Рейтинг лучших термостатов для ВАЗ-2110
Независимый опрос, сделанный для специалистов, ремонтирующих ВАЗ-2110 и их собственников, в 2016 году показал, каким агрегатам в большинстве своем доверяют водители и автомеханики. Первая пятерка была определена посредством анализа ответов на вопросы:
- Сколько времени работал старый образец в ВАЗ-2110?
- Кто из производителей заслуживает большего доверия?
- Термостат выгоднее менять полностью или по деталям, например, только термоэлемент?
Согласно опросу, первое место среди опрошенных водителей ВАЗ-2110 и специалистов занял агрегат Лада, с большим разрывом 2-е место досталось Лузару, 3-е место принадлежит ПРАМО ТермоСтАТО, далее идут Электрон и Fenox. Часть опрошенных склоняется к тому, что все термостаты одинаковы по качеству, главное – не приобрести подделку.
Что касается бездырочного или шестидырочного прибора, водители все же предпочитают привычный бездырочный, а 10% не видят существенной разницы.
Срок службы старого образца на ВАЗ-2110 – в среднем в интервале от 75 000 до 100 000 км пробега. От 100 000 до 150 000 км пробега удалось достичь 15,4% опрошенных, от 150 000 до 200 000 км могут похвастаться 9% собственников.
Общие сведения
Замена термостата на инжекторе Ваз 2110
Термостат – это действительно очень важная деталь автомобиля. Если бы не он, то двигатель постоянно подвергался бы перегреву, а плачевные последствия этого разве что неизвестны совершенно далекому от автомобиля человеку. При перегреве агрегата прогорают прокладки ГБЦ, изменяются свойства колпачков съема масла и т. д. Одним словом, при перегреве мотора ожидается всегда дорогостоящий и серьезный ремонт. С целью защитить двигатель, инженерами была придумана охладительная система, которая при работе ДВС поддерживает практически одну и ту же температуру.
Роль термостата
Замена термостата инжектора Ваз 2110
Функция термостата, как на инжекторном, так и на обычном двигателе известна. Этот элемент системы осуществляет регулировку температуры охлаждающей жидкости, которая постоянно циркулирует по всей системе.
Что собой представляет термостат
Ваз 2110 термостат инжектора 8 клапанов
Обычно – это деталь цилиндрической формы, которая имеет три выхода:
- Входной патрубок, который находится в верхней части термостата;
- Входной патрубок от радиатора(см.Зачем нужна замена радиатора охлаждения на ВАЗ 2110), который находится внизу детали;
- Выходной патрубок, находящийся сбоку.
Принцип работы
Ваз 2110 термостат инжектора 16 клапанов
Принцип работы термостата характерен следующими моментами:
- Внутри термостата имеется клапан, заполненный специальным веществом. Это самое вещество благодаря своим химическим и физическим свойствам расширяется при изменениях температуры. Таким образом, когда вещество расширяется, это воздействует на клапан, который преодолевает усилие пружины и открывает поступление жидкости от радиатора к выходному отверстию – выходному патрубку.
- Кроме того, конструкция термостата подразумевает наличие перепускного клапана, размещенного на пути антифриза от двигателя до выходного патрубка.
- Примечательно, что в момент, когда температура антифриза небольшая, а двигатель заведен, но недостаточно прогрет, ОЖ циркулирует по так называемому «малому кругу».
Ваз 2110 инжектор термостат
Когда температура достигает 94 градусов, основной клапан открывается на самое максимальное значение, равное примерно 6 мм. В этом случае перепускной клапан полностью закрывается, а ОЖ двигается только по большому кругу и в процессе прохождения автоматически охлаждается.
Ваз 21102 инжектор термостат
Нижеприведенный простой тест поможет это сделать:
- Двигатель прогревается до рабочей температуры (стрелка должна встать вертикально);
- Рукой ощупываем нижний патрубок термостата, который должен быть слегка теплым и постепенно нагреваться.
Если нижний патрубок холодный, то скорее всего, термостат нормально не функционирует и жидкость циркулирует только по малому кругу.Если же нижний и верхний патрубки имеют схожие температуры, то вероятность открытого положения клапана стопроцентная.
Замена термостата на «десятке»
Проверка термостата на работоспособность доступна каждому водителю прямо в гараже. Для этого достаточно просто прогреть мотор до рабочей температуры, а затем заглушить его и открыть капот. В подкапотном пространстве необходимо отыскать верхний и нижний шланги системы охлаждения и аккуратно проверить их температуру. Если один будет горячим, а другой холодным, то значит, термостат поломался, так как клапан находится в закрытом положении и охлаждающая жидкость не имеет возможности осуществлять циркуляцию по системе.
Замена термоэлемента термостата ВАЗ 2110 проводится значительно реже, чем необходимо переустанавливать само устройство. Термоэлемент представляет собой небольшой прибор, который отвечает за создание оптимальной температуры в салоне. Он имеет очень простое строение, поэтому и служит длительное время. Нормальным сроком эксплуатации для термоэлемента является временной интервал 5-7 лет.
Замена термостата не относится к категории сложных процедур. Как и в любом другом деле, главное подготовить для себя все необходимые инструменты и запчасти для установки. Ну и, конечно же, ознакомиться с теорией, чтобы лучше понять суть предстоящей работы. Наиболее оптимальным выходом будет просмотр видео по замене термостата ВАЗ 2110. Найти подобный ролик в интернете не составит труда.
Замена термостата на ВАЗ 2110 с инжекторным двигателем происходит по следующей схеме:
- Для удобства доступа к термостату необходимо отключить и снять аккумулятор.
- Далее следует открутить сливную пробку и слить жидкость из системы охлаждения.
- Затем снимаем передний и задний шланги.
- После этого можно будет вытащить термостат вместе с корпусом, предварительно открутив болты крепления.
- Чтобы вынуть устройство из корпуса, необходимо зажать его в тиски. Перед этим нужно подложить между губками резиновые прокладки, чтобы не деформировать алюминиевый корпус.
- Когда корпус будет зажат, при помощи отвертки нужно будет провернуть фиксирующую пластину до отверстий с пазами и вытащить термостат.
- Установка нового элемента осуществляется в обратной последовательности.
При выборе прибора для замены необходимо учесть, что разные термостаты рассчитаны на разную температуру работы. Не стоит выбирать модель со слишком высоким значением. Это может приводить к периодическим перегревам двигателя. Но и слишком низкий параметр тоже ни к чему. Из-за этого двигатель будет сложнее прогреть до рабочего состояния. Так что при покупке необходимо в первую очередь учитывать климатические особенности той зоны, в которой автомобиль в основном эксплуатируется.
Устройство не является дорогостоящим агрегатом, так что его часты замены не слишком ударят по кошельку автовладельцев. Оно относится к числу расходных материалов, имеющих относительно небольшой срок службы, поэтому и стоимость их невелика. Цена термостата для замены на ВАЗ 2110 будет составлять около 300 рублей, что является небольшой суммой, исходя из актуальных цен на комплектующие для автомобилей.
Термостат ВАЗ 2110 («родной» либо более эффективный от «Лада Гранта») совсем несложно заменить самостоятельно в тех случаях, когда он выходит из строя.
↑ Система охлаждения двигателя ВАЗ-2111 (с системой впрыска топлива)
- 1–26 – см. Выше
- 27 – шланг подвода охлаждающей жидкости к дроссельному патрубку
- 28 – шланг отвода охлаждающей жидкости от дроссельного патрубка
- 29 – датчик температуры охлаждающей жидкости в выпускном патрубке
- 30 – трубки радиатора
- 31 – сердцевина радиатора
Система охлаждения – жидкостная, закрытого типа, с принудительной циркуляцией. Герметичность системы обеспечивается впускным и выпускным клапанами в пробке расширительного бачка. Выпускной клапан поддерживает повышенное (по сравнению с атмосферным) давление в системе на горячем двигателе (за счет этого температура кипения жидкости становится выше, уменьшаются паровые потери). Он открывается при давлении 1,1-1,5 кгс/см2. Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03-0,13 кгс/см2 (на остывающем двигателе).
Тепловой режим работы двигателя поддерживается термостатом и электровентилятором радиатора. Последний включается датчиком, ввернутым в левый бачок радиатора (на двигателе ВАЗ-2110) или через реле по сигналу электронного блока управления двигателем (на двигателях ВАЗ-2111, -2112). Контакты датчика замыкаются при температуре 99±2°С, а размыкаются при температуре 94±2°С.
Контроль температуры
Для контроля температуры охлаждающей жидкости в головку блока цилиндров двигателя ввернут датчик, связанный с указателем температуры на приборной панели. В выпускном патрубке впрыскных двигателей (ВАЗ-2111, ВАЗ -2112) установлен дополнительный датчик температуры, выдающий информацию для электронного блока управления двигателем.
Насос охлаждающей жидкости
Насос охлаждающей жидкости – лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода газораспределительного механизма. Корпус насоса – алюминиевый. Валик вращается в двухрядном подшипнике с “пожизненным” запасом пластичной смазки. Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессован зубчатый шкив, на задний – крыльчатка. К торцу крыльчатки прижато упорное кольцо из графитосодержащей композиции, под которым находится сальник. При выходе насоса из строя рекомендуется заменять его в сборе.
https://youtube.com/watch?v=EK7_GSpECNo
Перераспределением потоков жидкости управляет термостат. На холодном двигателе перепускной клапан термостата перекрывает патрубок, ведущий к радиатору, и жидкость циркулирует только по малому кругу (через байпасный патрубок термостата), минуя радиатор.
На двигателе ВАЗ-2110 малый круг включает радиатор отопителя, впускной коллектор, блок подогрева карбюратора и жидкостную камеру полуавтоматического пускового устройства. На двигателях ВАЗ-2111, ВАЗ-2112 жидкость, кроме отопителя, подается к блоку подогрева дроссельного узла (подогрев впускного коллектора не предусмотрен).
При температуре 87±2°С перепускной клапан термостата начинает перемещаться, открывая основной патрубок; при этом часть жидкости циркулирует по большому кругу, через радиатор. При температуре около 102°С патрубок полностью открывается, и вся жидкость циркулирует по большому кругу. Ход основного клапана должен составлять не менее 8 мм.
Термостат
Термостат двигателя ВАЗ-2112 имеет повышенное сопротивление байпасного клапана (дроссельное отверстие), за счет чего увеличивается поток жидкости через радиатор отопителя.
Расширительный бачок
Охлаждающая жидкость заливается в систему через расширительный бачок. Он изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости. Бортовая система контроля также сообщает о падении уровня жидкости, для этого в крышке бачка предусмотрен датчик. С бачком также соединены две пароотводные трубки: одна – от радиатора отопителя, другая – от радиатора охлаждения двигателя.
https://youtube.com/watch?v=6xX9X3i2APY
Радиатор
Радиатор состоит из двух вертикальных пластмассовых бачков (левый – с перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок с напрессованными охлаждающими пластинами. Для повышения эффективности охлаждения пластины штампуются с насечкой.
Трубки соединены с бачками через резиновую прокладку. Жидкость подается через верхний патрубок, а отводится через нижний. Рядом с впускным патрубком расположен тонкий патрубок пароотводной трубки.
Демонтаж и замена
Выполнить замену термостата на автомобиле ВАЗ 2110 не составит особого труда даже без помощи специалистов. Вы проверили его работоспособность, убедились в неисправности.
Инструмент
Перед началом работ нужно подготовить следующие инструменты:
- Две пластиковые канистры по 5 литров. Они понадобятся для слива охлаждающей жидкости.
- Пустая пластиковая бутылка.
- Крестовая отвёртка;
- Несколько гаечных ключей. Скорее всего, понадобятся ключи на 8 и на 12.
Снятие
Демонтаж термостата предусматривает выполнение работ в следующей последовательности:
- Возьмите отвертку, ключ на 8, ключ-шестигранник на 6 и прочие инструменты.
- Убедитесь, что двигатель холодный. На нагретом моторе проводить работы категорически запрещается.
- Слейте охлаждающую жидкость, открутив пробку.
- Снимите воздушный фильтр.
- Найдите хомут на шланге радиатора. Немного ослабьте его, полностью снимать не нужно.
- Отключите шланг от термостата.
- Аналогичным методом отключите шланг насоса охлаждающей жидкости.
- Ключом на 5 выкрутите болты, которые крепят термостат. Всего их на ВАЗ 2110 предусмотрено три.
- Демонтируйте крышку термостата.
- Из крышки извлеките термостат и уплотнительные кольца, выполненные из резины.
Установка нового компонента
Теперь разберемся, как поменять старый термостат от ВАЗ 2110 на новый.
Как мы уже отмечали, многие мастера рекомендуют использовать термостат от ВАЗ 2111. Он практичнее, надежнее, компактнее. Потому рекомендации по замене мы предлагаем с прицелом на использование именно такого термостата.
Процесс монтажа не сложный, но потребует от вас определенной аккуратности в выполнении каждого из этапов:
- Сначала врежьте специальный тройник в подводящий шланг от печки. Это необходимо потому, что термостаты некоторые имеют пять штуцеров без выхода на расширительный бак. А нам требуется шесть.
- Демонтируйте трамблер, что позволит удобнее выполнять следующие этапы. Но это актуально только для карбюраторного мотора. В инжекторных моделях ВАЗ 2110 этот этап пропускайте.
- Обязательно отметьте положение трамблера относительно корпуса доп агрегатов, чтобы не допустить ошибку при обратной сборке. В противном случае, вы собьёте зажигание, запуск двигателя нарушится.
- Демонтируйте тройник с ГБЦ.
- Очистите от следов старой прокладки головку привалочной плоскости.
- Возьмите новый термостат, подходящий под ваш автомобиль. Заглушите тонкий выход на подогрев при помощи дроссельной заслонки. Он вам в будущем не потребуется.
- Выкрутите верхнюю шпильку и установите на ее место новую, удлиненную.
- Не пугайтесь, новый термостат короче старого, выходу и труба не совпадают. Это не страшно. Необходимо полностью демонтировать трубу и поставить на ее место новую. Отлично подходит элемент от ВАЗ 2112. Также желательно отыскать новый угловой патрубок.
- Установите новую трубу, не забудьте при этом про прокладку.
- Укоротите угловой патрубок и прикрутите его на место.
- Поменяйте стандартный шланг печки на новый, который подходит под ваш термостат.
- Подключите к штуцеру расширительный бачок, который специально для этого служит.
- Проверьте качество каждого соединения, чтобы потом не пришлось всю работу делать заново.
- Залейте новую охлаждающую жидкость.
- Извлеките весь воздух из системы.
- Прогрейте двигатель, пока не включится вентилятор. Для этого необходимо подогреть силовой агрегат примерно до 85 градусов.
- Если вы не заметили следов капель, утечет, значит, замену детали вы выполнили верно.
Способы определения неисправности устройства
Выявить погрешности в работе термостата и устранить более серьёзные последствия его неисправности можно несколькими способами. Например, включить двигатель на пару минут. Если за это время шланг, соединяющий термостат и радиатор, успеет нагреться, значит, в клапане устройства имеются неполадки. Шланг исправной конструкции при коротком нагревании двигателя остаётся холодным.
Существует несколько способов выявить неисправность термостата, однако лучше всего обратиться за помощью к автослесарю
Существует и другой метод выявить неполадки. Конструкцию вместе с термометром опускают в специальный стеклянный сосуд с холодной водой. В процессе нагревания воды выяснится, исправен агрегат или нет. Иногда для подобных целей используют диагностический сканер.
Ремонт и замена агрегата
Зная, почему не работает термостат и какие признаки свидетельствуют о его повреждении, можно приступать к ремонту. Если поломка серьёзная, устройство заменяют на новое. Новая деталь должна полностью соответствовать вышедшей из строя конструкции. Замену лучше производить тогда, когда двигатель полностью остынет. В этом деле не обойтись без специальных ключей, герметика и крестообразной отвёртки.
Понадобится 3-литровая ёмкость. В неё будет сливаться охлаждённая жидкость. Работы по установке нового термостата происходят в два этапа: снятия испорченной конструкции и монтаж исправного устройства. Весь процесс займёт не менее 2 часов.
Извлечение старой детали включает в себя следующие шаги:
- Сливание охлаждённой жидкости в приготовленную ёмкость.
- Демонтаж воздушного фильтра.
- От внутренней части моторного отсека откручивают гайку и 2 болта. После отсоединения эти маленькие детали лучше положить на видное место. Так они не потеряются.
- Разъем снимается с корпуса клапана рециркуляции, вместе с трубками извлекают сам клапан.
- Снимается разъём с датчика по расходу воздуха. Отключается подводящий воздушный шар.
- Затем извлекают фильтр.
- С помощью имеющихся ключей откручивают гайки с нижней и верхней части термостата. Конструкцию аккуратно вытаскивают из гнезда.
«>
Не работает термостат. Признаки и симптомы
Только самый безответственный автомобилист может не обратить внимание на некорректную работу системы охлаждения двигателей ВАЗ 2110. Постоянный перегрев или наоборот, работа на низкой температуре охлаждающей жидкости грозят не только высоким уровнем износа колец, поршней и вкладышей
В критических случаях перегрев может стать причиной приклинивания или заклинивания поршневой, проворота коренных или шатунных вкладышей, загиба клапанов, разрушения распредвала и многих других неожиданных неприятностей.
Старый и новый клапаны термостата. Износ очевиден
Как работает термостат ВАЗ 2110
Теоретически термостат десятки представляет собой обычный клапан, который управляется термочувствительным элементом.
Как показано на схеме, термостат выполнен в виде перепускного нагруженного пружиной клапана. Под воздействием пружины он находится в открытом положении и пропускает жидкость по полному кругу через радиатор системы охлаждения. В этом случае жидкость быстрее охлаждается, но, естественно, прогревается очень медленно, особенно зимой.
Принцип работы термостата и схема циркуляции охлаждающей жидкости
Поскольку мы знаем, что нормально двигатель может работать только при температуре в пределах 97-105 градусов, то в случае постоянной циркуляции жидкости по большому кругу в холодное время года прогрев мотора происходит очень медленно. Это вызывает повышенный расход топлива и сильный износ трущихся деталей двигателя.
Схема системы охлаждения ВАЗ 2110 с инжекторным мотором 21114-21124
Вот поэтому клапан термостата и должен открываться только тогда, когда температура антифриза достигнет 95-98 градусов. Естественно, в зимнее время ему бы лучше срабатывать попозже, а летом пораньше. Но поскольку термостат в ВАЗ 2110, на Приорах и Калинах, а также Грантах и Вестах не имеет сервопривода, управляемого электроникой, то температура срабатывания клапана регулируется только заменой термостата на другую модель с другим порогом срабатывания. В продаже их предостаточно и опытные водители рекомендуют на зиму ставить устройства с температурой открытия клапана около 95 градусов, а на лето — с температурой около 85-90 градусов.
Признаки неисправности термостата ВАЗ 2110
Мы понимаем, что при даже такой простой механизм как клапан термостата подвержен самым разным поломкам. Они могут быть вызваны как отвратительным качеством купленных новых деталей, так и нарушением правил эксплуатации самим водителем. Поскольку клапан механический, то и причин его выхода из строя может быть очень много — от плохого или изношенного антифриза, до коррозии или механического износа привода клапана. Основные признаки неисправности термостата очевидны:
- Перегрев двигателя без особых нагрузок. Это говорит о том, что не сработал термоэлемент клапана термостата или же не включился вентилятор радиатора. Со второй проблемой мы разобрались более чем детально здесь. С первой еще проще. Для выяснения причин перегрева необходим демонтаж термостата и проверка работоспособности его клапана.Для проверки термостата необходимо снять крышку в сборе с клапаном
- Двигатель не прогревается. Снова все вопросы к клапану термостата и режимам включения вентилятора радиатора охлаждения. В этом случае клапан заклинил в открытом положении и не дает жидкости прогреться до нормы. Особенно такая проблема актуальна в холодное время года.Закоксованный клапан термостата
- Самая сложная для диагностики ситуация, когда клапан работает нестабильно или заклинил в промежуточном положении между закрытым и открытым каналом. В этих случаях неприятности подбираются с двух сторон — мотор может долго греться и быстро закипать.
Замена термостата ВАЗ 2112
ВАЗ 2112 температура двигателя
- 0 0 3k
Замена термостата ВАЗ 2112 нужна, если он перестал открывать клапан, который выпускает тосол на большой круг для охлаждения двигателя, а так же если клапан остался в открытом положение или заклинил. Замена термостата ВАЗ 2112 16-клапанного двигателя не отличается от замены на 8-клапаном. Единственное отличие в том, что термостат 16 клапанного двигателя ВАЗ-2112 имеет повышенное сопротивление байпасного клапана (дроссельное отверстие), за счет чего увеличивается поток жидкости через радиатор отопителя.
Если термостат не будет пускать жидкость на большой круг, то машина начнёт очень сильно греться — ни в коем случае не допускайте её перегрева и в ближайшее время замените термостат, ведь если двигатель вашего автомобиля будет работать в повышенных температурах, то у вас будет понемногу прогорать прокладка ГБЦ.
Существует 5 основных признаков неисправности термостата:
- Мотор автомобиля долго набирает рабочую температуру.
- Двигатель быстро перегревается.
- Стрелка температуры двигателя падает на скорости меньше чем обычно, и поднимается после остановки.
- После нескольких минут работы, когда нижний патрубок теплый, это уже свидетельствует об преждевременном открытом термостате.
- Если нижний патрубок холодный, в то время как температура двигателя близка к закипанию, это говорит о заклинившем термостате в закрытом положении.
Чтобы проверить термостат не снимая, нужно прогреть двигатель до рабочей температуры. Затем найдите нижний патрубок, который идёт от термостата, и прощупайте — в самом начале он должен быть слегка тёплым, а затем постепенно нагреваться. В том случае если нижней патрубок вовсе не нагревается, а постоянно остаётся холодным, а двигатель очень быстро и сильно разогрелся, то это говорит о том, что термостат пришёл в негодность и его пора заменить на новый.
Поломки термостата
Как любое другое устройство, на автомобиле ВАЗ 2110 термостат имеет свои признаки неисправности. В частности, если он выходит из строя, так значительно повышается рабочая температура двигателя
Обратите внимание на то, что на автомобилях ВАЗ после поломки термочувствительного элемента клапан переходит в положение, при котором жидкость циркулирует по меньшему кругу
Другими словами, она не поступает в радиатор. Если это случилось летом, то ничего приятного в такой поломке вы не увидите. Самый эффективный способ слегка остудить двигатель – это открыть печку и включить вентилятор обдува на максимальную скорость.
Причем двигатель будет перегреваться не только во время движения по населенному пункту с малыми скоростями, но также при езде на более высоких скоростях, когда, казалось бы, обдув всего подкапотного пространства происходит в усиленном режиме.
Но если у вас появились такие симптомы на автомобиле ВАЗ 2110, термостат обвинять сразу же не стоит. Вполне возможно, что вы перепутали поломку датчика включения вентилятора и непосредственно термостата. На инжекторных автомобилях измеряется температура в корпусе термостата (на фото видно расположение датчика температуры).
На электронный блок управления, а также на прибор в панели перед водителем, поступает сигнал именно с него. Если на автомобиле происходит управление работой вентилятором через электронный блок управления, то работает вышеописанная схема. Но на старых автомобилях ВАЗ 2110 и подобных, используется второй датчик, который работает только лишь с вентилятором.
Находится он в корпусе радиатора охлаждения. Как правило, он включен в минусовую цепь питания без каких-либо устройств коммутации, например, электромагнитного реле. Вследствие этого происходит обгорание контактов внутри датчика и преждевременный выход его из строя.
Для чего нужно это устройство? Оно способствует тому, что двигатель сможет нагреться в кратчайшие сроки или же наоборот, практически не греться. Термостат оборудован клапаном, внутри которого есть специальное вещество. Оно в свою очередь влияет на то, что термостат на ВАЗ 2110 16 клапанов сам решает, когда следует открыться, а когда наоборот.
Известно, что во время работы мотора, авто способно довольно быстро нагреться до 80 градусов. После этой отметки скорость нагревания уменьшается, а после 94 градусов машина перестает греться при условии, что автомобиль не находится в многокилометровой пробке.
Признаки неисправностей термостата и диагностика
Клапан термостата в процессе работы подвергается эксплуатационным и температурным нагрузкам, то есть может выйти из строя по многим причинам. Среди основных:
- некачественная либо отработанная охлаждающая жидкость (антифриз);
- механическое либо коррозийное изнашивание привода клапана и т.п.
Неисправность термостата можно определить по следующим признакам:
- ДВС автомобиля, не подвергаясь особым нагрузкам, перегревается — термоэлемент термостата перестал выполнять свои функции. Если с вентилятором охлаждения все в норме, для проверки осуществляется демонтаж термостата и проверка работоспособности клапана; ДВС автомобиля не прогревается до нужной температуры (особенно в холодное время года) — термоэлемент термостата заклинил в открытом положении и перестал выполнять свои функции (ОЖ не прогревается до нужной температуры), вентилятор радиатора охлаждения не включается. В таком случае также нужен демонтаж термостата и проверка работоспособности клапана.
- ДВС закипает или долго нагревается — заклинивание в промежуточном положении между открытым и зарытым каналами или нестабильная работа клапана. Аналогично описанным выше признакам, требуется демонтаж и проверка на работоспособность терморегулятора и всех его составляющих.
Чтобы проверить термостат на ВАЗ 2110, можно воспользоваться несколькими способами, так как существуют несколько методов диагностики термостата на предмет поломки:
- Завести автомобиль и прогреть двигатель до нужной температуры, предварительно открыв капот. Найти нижний патрубок, идущий от термостата и прощупать его на предмет нагрева. В исправном состоянии термостата патрубок быстро нагреется;
- Провести демонтаж термостата, извлечь из него термоэлемент, отвечающий за запуск циркуляции ОЖ. Термоэлемент, опустив в воду, прогретую до температуры 75 градусов, держать до дальнейшего прогревания воды (до 90градусов). В исправном состоянии при нагреве воды до 90градусов шток из термоэлемента должен выдвинуться.
Если обнаружены проблемы с работой термостата, нужна его замена. Кстати, покупая новый термостат, необходимо проверить его, дунув в штуцер (воздух не должен выходить). Также некоторые владельцы перед установкой для страховки опускают новое устройство в горячую воду, как было описано выше. Это позволяет исключить риски установки неисправного устройства.
Схема и устройство отопительной системы в ВАЗ-2110
Непосредственно отопительный блок представлен несколькими компонентами:
- Электрический мотор. На нем зафиксировано вентилирующее устройство, предназначенное для нагнетания горячего воздушного потока.
- Радиаторное устройство, выход из строя которого приведет к неработоспособности печки. На системах обогрева старого образца радиаторный узел не оснащается краном, предназначенным для перекрывания потока охлаждающей жидкости через устройство. Поэтому узел практически не протекает, поскольку утечки обычно связаны именно с краником. Отсутствие этого элемента обеспечивает наиболее быстрый прогрев салона машины.
- Три заслонки. Одна из них предназначена для закрытия и открытия отопительного канала, вторая используется для рециркуляции, а третья необходима для управления обогревателем.
- Резисторное устройство предназначено для регулировки скорости обдува.

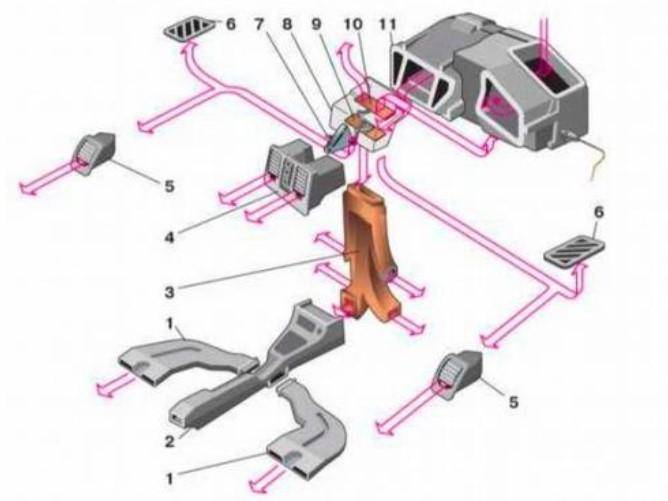

Составляющие элементы системы обогрева
Основные детали системы обогрева салона автомобиля ВАЗ 2110:
- 1 — электропневматическое клапанное устройство;
- 2 — лицевой корпус воздухозаборника обогревательного узла;
- 3 — водоотражательное устройство, представленное в виде щитка заборника воздуха;
- 4 — клапанное устройство для управления заслонкой системы рециркуляции воздушного потока;
- 5 — заслонка системы рециркуляции;
- 6 — задняя часть корпуса воздухозаборника отопительного узла;
- 7 — заслонка отопительного канала;
- 8 — заслонка системы управления отопительным узлом;
- 9 — радиаторный узел;
- 10 — защитный пластиковый кожух радиаторного устройства;
- 11 — втулка, установленная в пароотводящем патрубке;
- 12 — втулка подводящей магистрали отопительного узла;
- 13 — втулка отводящего патрубка;
- 14 — электрический моторчик отопительной системы;
- 15 — корпус электрического мотора;
- 16 — опорная поверхность приводного рычага заслонки, использующейся для управления печкой;
- 17 — приводная ручка управления заслонкой обогревательной системы;
- 18 — моторедуктор приводного устройства, представленный в небольших размерах;
- 19 — резисторный элемент;
- 20 — защитная крышка облицовки отопительного узла.
Схема подключения воздуходувов и элементов управления
Основные компоненты печки:
- 1 — воздуховоды, предназначенные для прогрева задней части салона машины;
- 2 — пластиковая облицовка, идущая от центральной консоли к задним сиденьям;
- 3 — воздуходувы, предназначенные для обдува ног;
- 4 — основные сопла для вентиляции салона авто;
- 5 — боковые сопла вентиляции салона;
- 6 — сопла, предназначенные для прогрева стекол, установленных в передних дверях;
- 7 — ручка управления обогревательным узлом салона;
- 8 — пластиковый корпус воздухораспределительного устройства;
- 9 — заслонка системы прогрева ног;
- 10 — пластиковая заслонка, предназначенная для прогрева лобового стекла;
- 11 — отопительный узел.
Рекомендуем: Что делать, если троит двигатель ВАЗ-2112 16 клапанов
Отличие печек старого и нового образца
Системы отопления старого и нового типа имеют некоторые особенности в схемах подключения в результате следующих различий:
- Конструкция радиатора. Печки в автомобилях разных годов выпуска имеют различное устройство радиаторного узла. В старых системах отопления радиаторы оснащаются кранами для слива хладагента.
- Разные конструкции контроллеров САУО. В автомобилях выпуском до 2003 года использовалось пять позиционных контроллеров. В более новых версиях авто устройства под номерами 4 и 5 были убраны из конструкции.
- Устройство микроредукторов. Основное отличие заключается в разном типе резисторных элементов. При замене элементов надо учесть, взаимозаменяемы ли эти детали или нет.
