Датчики и метки системы зажигания
Для правильной работы системы зажигания компьютеру необходимо считать правильную информацию с датчиков. В последующем эта информация обработается в соответствии с топливными картами, зашитыми в инжектор.
Основной сигнал поступает от датчика коленвала. Этот датчик показывает, в каком положении находится коленвал в данный момент времени и ориентируясь на него, рассчитывает, в какой момент надо впрыснуть топливо, и в какой момент поджечь это самое топливо, в зависимости от оборотов двигателя, которые также определяются по этому датчику.
1 – задающий диск коленчатого вала; 2 – датчик положения коленвала; 3 – угол поворота коленчатого вала; 4 – выходной сигнал датчика положения коленвалаА вот так выглядит типичный сигнал, получаемый компьютером с датчика коленвала
Обратите внимание на 270°- это как бы нулевая точка, показывающая компьютеру, что произведён оборот двигателя и начинается новый цикл. Достигается это за счёт отсутствия зуба на задающей звёздочке коленвала
Причины проблем с зажиганием
Как и упоминалось ранее, чтобы выставить зажигание в электронной системе придется лезть в «мозги», там же можно проверить работоспособность датчиков, вот они-то сильно влияют на работу системы вне зависимости от типа зажигания. На электронном типе основными причинами сбоев являются:
- Некорректная информация, передаваемая с датчиков в ЭБУ. Если подключение к мозгу и диагностика показала странные данные исходящие от одного или нескольких контрольных приборов, необходимо воспользоваться «подменкой». Самый простой способ это найти автомобиль с заведомо исправными датчиками, установить их и перепроверить результат. Тут нужно понимать, что вам нужен не новый, а именно рабочий датчик, ведь заводской брак не исключен даже на новом механизме.
- Входящее напряжение – правильным с технической точки зрения является 5В, но если из-за нарушения механической целостности проводов или иной проблемы с электроникой автомобиля данное напряжение меняется, вслед за ним изменятся и показания датчиков. Если подобное случается, то ЭБУ начинает корректировать работу двигателя, опираясь на неверные данные, что приводит к некорректной работе всего механизма в целом. Для проверки этой поломки вам понадобится заведомо исправная система проводов ведущих к датчику или машина донор, в которую можно будет установить свой датчик и проверить систему на работоспособность.
- Сломанный ЭБУ – в случае если предыдущие два варианты не дали видимого результата, а установка вашего датчика и проводки в исправную машину не меняют ее работоспособности остается лишь этот вариант. Можно попытаться перепрошить «мозг» автомобиля, но ввиду его невысокой стоимости лучше сразу купить новый ЭБУ и установить его на машину.
Прежде чем перейти к радикальным мерам предложенным в третьем варианте стоит дополнительно проверить правильность расположения меток. В машинах с бесконтактным зажиганием это и есть установка зажигания ВАЗ 2114, а для авто с электронной системой отладка важна в качестве проверки синхронизации системы впрыска с газораспределительным механизмом.
Как часто менять ролик и ремень ГРМ?
Здесь нет однозначного ответа. Дело в том, что все механизмы автомобиля постоянно изнашиваются, подвергаются чрезмерным нагрузкам
Поэтому на рекомендации завода-производителя можно обращать внимание лишь в том случае, если машина новая – до 5-7 лет. В этом случае замена проводится раз в 55-60 тыс
км. Если машина старая, то уменьшайте на 15 тыс. км. этот показатель смело. Дело в том, что только двигатели с объемом 1,5 литра спокойно и без последствий переживут обрыв. Но на восьмерках, например, ставили моторы 1,3, у которых клапана гнет.
Очень часто жрет ремень ГРМ на ВАЗ 2114 и аналогичных моделях. Происходит это вследствие сильного износа жидкостной помпы. Ее ресурс не более 90 тыс.км. И то лишь в случае, если она качественная. А если попался брак или явная подделка? То она может сломаться и через полчаса езды.
При износе помпы ролик жрет резину с внешней стороны. И чем сильнее износ насоса, тем виднее повреждения ремня. Значит, вывод такой: менять комплект ГРМ (ролик и ремень) каждые 40-45 тыс.км, с каждым вторым ставить новую помпу.
Анализ повреждений ремня ГРМ
1. Когда ремень ГРМ слегка поврежден или совсем разорван и при этом корд излохмачен, то скорей всего причина этому — перенатяжение.
2. Когда недостает одного из зубьев, то это является признаком слабого натяжения ремня.
3. Нехватка или высокое изнашивание зубца на ремне, в свою очередь, говорит о неверном натяжении.
4. Потрескавшейся ремень ГРМ свидетельствует о сильном перегреве либо переохлаждении.
5. Когда износ заметен меж зубьев, то вероятней всего ремень неверно натянут. (слабо, либо сильно).
Возможен вариант, если ремень слабо натянут, что ремень перескочит зуб, в этом случае горит «CHECK» и тут же гаснет. Это датчик положения распредвала сигнализирует.
6. Замасленный ремень ГРМ показывает, что в каком то месте с двигателя подтекает масло. В таком случае нужно заменить ремень и искать течи.
7. Заметный торцовый износ свидетельствует об угловом, либо параллельном перекосе ремня.
8. Повышенный шум указывает на чрезмерное либо недостаточное натяжении ремня. Эту проблему следует сразу исправить, чтобы не срезало зубья или не разорвало ремень.
Артикулы
2108-1006120 – ролик
Внимание: детали 2108-1006120 и 2112-1006120 не взаимозаменяемы!
2108-1006129 – шпилька под ролик;
2108-1006040-10 – ремень;
2108-1006149 – уплотнитель под кожух;
2108-1006146 – кожух пластиковый.
Аналоги ремней
- GATES 5521 или 5521XS (усиленный), рекомендуется
- FINWHALE BD-111
- BOSCH 1 987 949 559
- LEMFORDER 58-111-19 или 14458 01

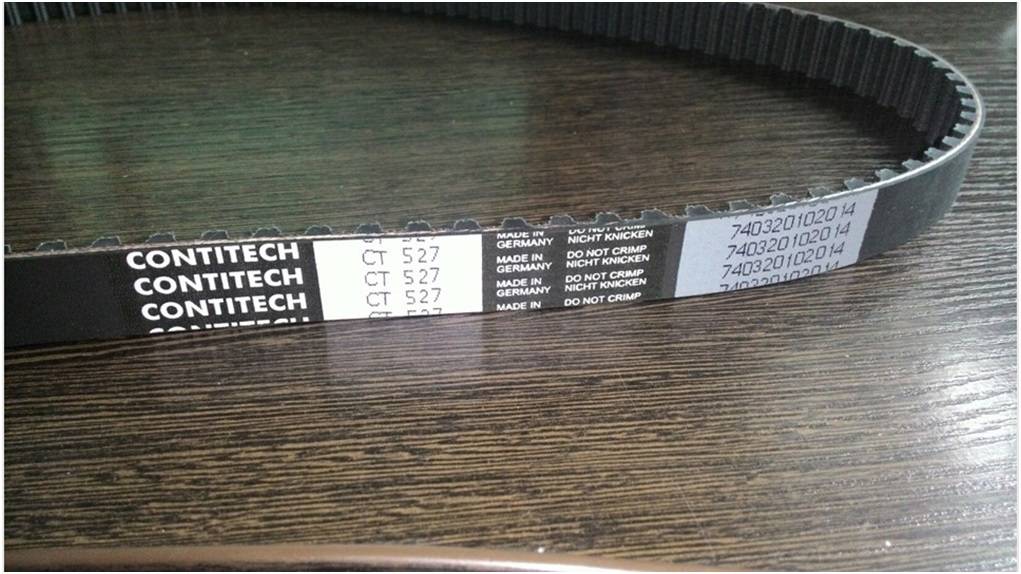

- CONTITECH СТ-527
- GOOD YEAR G1474 (полукруглый зуб) или G1485 (зуб-трапеция)
- DAYCO 111х190/1
Показать все артикулы
- HANSE HZ 011 008
- БРТИ 21080-1006040-10
- TOYOTA 13568-19035
- RENAULT 7701462019
- OPEL 636359
- ROVER GTB1124
- AYWIPARTS AW2110560
- PROCODIS FRANCE 05CD27
- FAI 40305
- GK 791170
- MAGNETI MARELLI 340018181434
- MAPCO 43080
- HEPU 29-0165
- OPTIMAL R-1113
- SCT G124
- WILMINK WG1151273
- VEYANCE G1474
- OPTIBELT ZRK 1123 (3 шт.)
- TRISCAN 8645 5521 (2 шт.) или 8645 5124 (2 шт.)
- FLENNOR 4410 (2 шт.) или F904410 (ремень + ролик)
- LYNXauto 111CL19 (1 шт.) или PK-1236 (ремень + ролик)
Аналоги ролика
- GATES T42042 или T42042A (2 шт.)
- MAPCO 23081
- FLENNOR FS99018
- LUK 531 0671 20
- OPTIMAL 0N1917
Показать все артикулы
- BREDA LORETT TDI3009
- TORQUE 830900АЕ2
- ESPRA 2108-1006120/ES0108
- INA 531075010
- CORAM C747
- ВПЗ-23 830900АЕ1
Причины сползания
Как правило, осложнения восьмиклапанного ДВС на 1.5 л после дежурной плановой смены резинового изделия грм, «отпахавшего» выданный ресурс, знакома многим владельцам. Она состоит в том, что новая деталь теперь соскакивает, что неминуемо приводит к ее обрыву. Если бы на таких моторах при порыве резинового кольца наблюдалось взаимное соударение клапано-поршневых элементов, капитального ремонта избежать бы не удалось никак.
А вот на 16-клапанном агрегате итоги разрыва кольца грм гораздо печальнее. В данном случае одной остановкой мотора не закончится.
С другой стороны, почему же все-таки ремень съезжает? И это происходит как в сторону силовой установки, так и обратно. Ну сколько же можно менять ремень, пора найти причину и искоренить ее.
Причина 1: виновник ремень
То, что в наши дни качество новых деталей не выдерживает критики, никого не удивляет. И правильно будет сказать, что главнейшим фактором соскакивания является как раз неоригинальность и не качественность ремня грм. Не секрет, что резиновый элемент с неравномерной структурой, имеющий свойство растягиваться в определенных местах по разному, уже не вариант. Такой ремень будет всегда иметь перекос, пусть и незаметный на глаз, но крайне отрицательно влияющий на работу детали.
Почему соскальзывает ремень Ошибка производителя, допустившего брак изделия, дает нам в пользование ремень с разной жесткостью по ширине. В итоге резиновая деталь под воздействием силы «плывет» в направлении меньшей упругости. И это происходит фактически сразу после монтажа.
Причины обрыва ремня:
- 1. Небрежная эксплуатация автомобиля. Изделие имеет определенный ресурс, по истечению которого требуется его замена;
- 2. Заклинивание коленчатого вала. На скорости может резко заклинить коленвал. В таком случае распредвал продолжит крутиться и элемент порвется;
- 3. Попадание масла на ремень. При попадании на рабочую поверхность масла начинается прокрутка и сползание ремешка со шкива;
- 4. Экономия на покупке изделия. Многие автолюбители пытаются сэкономить на покупке изделия. Этого делать не стоит, так как дальнейший ремонт может обойтись гораздо дороже;
- 5. Внешние недостатки(трещины и отслоения). При плохом качестве изделие начинает терять свои свойства и появляются внешние признаки износа;
- 6. Срезание зубьев. Ремень цепляется за шкивы с помощью зубьев. При их срезании он начинает прокручивание и, в конечном итоге, обрывается.
Пришедший в негодность ремень
САМОВЫВОЗ:
— Товар, который имеет статус «в наличии» может находится как в магазине так и на складе.
— Для покупки товара в off-line магазине сначала, обязательно, оформляйте заказ и только после звонка менеджера и уточнения всех деталей Вы сможете забрать товар с точки выдачи.
— Получить заказ в Харькове «в метро», «при встрече», «поближе к окружной», «по пути домой» категорически НЕЛЬЗЯ, (нет возможности там сделать документы))) (от нас до центра. ул. Сумской — 6км, пешком займет один час).
— Мы не имеем отношения к рынку и мы работаем в понедельник!
— Цена товара в on-line магазине может отличаться от цен off-line магазина. Оформляйте заказ через корзину, в таком случае цены которые вы видите на сайте будут зафиксированы для вас.
Когда необходима замена?
ВАЗ 2105 — это первый автомобиль советской эпохи, в котором реализован привод газораспределительного механизма с помощью ремня, а не цепи, как в остальных классических моделях. Этот первый опыт нельзя назвать удачным, поскольку данный двигатель прославился нестабильностью работы и многочисленными потеками моторного масла.
Но механизм задуман и сделан абсолютно безопасным в эксплуатации. При разрыве ремня ГРМ в «пятерке» клапаны никогда не встретятся с поршнями, потому что последние имеют сверху специальные углубления круглой формы. Если происшествие случится где-то на дороге, то при наличии с собой запасных деталей и инструментов водитель сможет без проблем произвести замену и ехать дальше. При разрыве ремня на автомобиле ВАЗ 2105 ремонт двигателя не понадобится.
Пользуясь этим обстоятельством, многие недобросовестные автолюбители ездили со старым ремнем «до отказа», что в корне неправильно. При обычных условиях эксплуатации замену необходимо выполнять в таких случаях:
- после пробега 55-60 тыс. км;
- при появлении дефектов на резине в виде трещин, отслоений и надрывов;
- когда делается капитальный ремонт двигателя.
При замене по пробегу производитель рекомендует менять элемент вместе с натяжным роликом. Но из-за особенностей силового агрегата на ремень часто попадает масло, отчего деталь не в состоянии отработать свой полный ресурс. Зачастую испорченный моторной смазкой ремень приходится менять без ролика-натяжителя, потому что последний находится в отличном состоянии.
Ремень ГРМ на автомобиле ВАЗ 2115
Ременной привод на ВАЗ 2115 идентичный по размерам с ВАЗ 2110 — 2114. Технические характеристики привода: длина 1306 х число зубьев 116 х ширина 9.5 мм.
| Наименование / артикул | Цена в рублях |
|---|---|
| Оригинал | |
| ВАЗ-2112 / 2110 дв.16 клапанов, 2112-1006040-83 | От 1600 |
| ВАЗ 21120 (2110)-1006040-00 | От 1600 |
| ВАЗ 2112 (2110)-1006040 (16 клапанов) | От 1600 |
| GATES K015644XS | От 2000 |
| GATES K015536XS (16 клапанов) | От 2000 |
| GATES K055781XS, K015587, K015564 | От 2000 |
| Аналоги | |
| BOSCH 2112-1006040 | От 1200 |
| INA 530055410 | От 1200 |
| CONTITECH CT996 | От 1200 |
| GATES 5539 | От 1200 |
| BOSCH 1987948286 (16 клапанов) | От 1300 |
| BOSCH 1987946329 | От 1300 |
| CONTITECH CT527K2 | От 1800 |
| CONTITECH CT1137K1 | От 1800 |
| LYNXauto 137FL22 (16 клапанов) | От 1500 |
| Hola TH1372 (16 клапанов) | От 1500 |
| BOSCH 198798527 (ролики натяжения) для ВАЗ 8 и 16 клапанов | От 450 |
*уточняйте цены у официального дилера на момент приобретения деталей.
Перед покупкой комплектующих уточните совместимость детали с вашим техническим средством. Сверьте артикулы с данными, указанными в инструкции по эксплуатации.
При замене деталей не забывайте выставить метки на коленвале, распредвале. Многие автолюбители пренебрегают правилом, вследствие чего двигатель не запускается, работает нестабильно, смещается угол опережения зажигания.
Какой производитель лучше: отечественный или зарубежный. Российские аналоги по качеству не уступают импортным. Стоит ли переплачивать за «доставку» — решайте индивидуально, но прислушиваться к мнению специалистов необходимо.
Причини износа ремня ГРМ на ВАЗ 2115
- Длительность эксплуатации автомобиля без проведения промежуточной профилактики, диагностики;
- Установка неоригинальных деталей, низкого качества изготовления;
- Несоответствие длины, ширины, количества зубьев;
- Агрессивный стиль вождения, скоростные режимы;
- Высокие, низкие температурные режимы, климатические особенности региона использования технического средства.
Как часто менять ролик и ремень
Рекомендуемые показатели замены для автомобилей ВАЗ 2114 определенные заводом производителем определяют срок замены как 60 тыс. км, но это утверждение справедливо лишь для транспортных средств младше пяти лет, в противном случае эту цифру стоит уменьшить ориентировочно на 15 тыс. км.
Также на срок замены влияет работоспособность жидкостной помпы, с максимальным ресурсом в 90 тыс. км. у оригинально помпу не стоит брать ни в коем случае, потому как она быстро сломается сама или «съест» ремень с внешней стороны.
Также не стоит забывать о необходимости замены сальников коленвала, которые также имеют схожий износ измеряемый 40 тысячами.
Все шаги по замене ремня грм «от и до»
Перед заменой надо убедиться, что: включена нейтральная передача, автомобиль застопорен, клемма «минус» снята с АКБ (ключ «на 10»). С двигателя 11183 снимают пластиковую крышку – деталь аккуратно вытягивают вверх. Затем демонтируют кожух привода:
- Отворачивают три винта крепления, удаляют пластиковую деталь (см. фото).
Кожух ГРМ на моторе 2111 и 11183
- Ключом «на 17» вращаем коленвал и смотрим, когда совпадут метки на верхнем шкиве и на двигателе. Затем, открыв заглушку, проверяем совпадение меток в картере сцепления. Сразу фиксируем маховик отвёрткой.
Метки на шкиве и на маховике
Альтернативный способ «срывания» ГРМ
- Заменить ремень ГРМ на ВАЗ-2114 нельзя без снятия ремня генератора: ослабляем верхний и нижний крепёжный винт, помечаем положение регулировочного винта и выкручиваем его на 80%!
Как придвинуть генератор к двигателю
Ключом «на 17» отворачиваем винт крепления шкива привода генератора. При монтаже надо будет следить за совпадением рисок (см. фото). Момент затяжки винта – 99-110 Н*м.
Шкив генератора на двигателе
Ослабляем гайку на ролике, поворачиваем его и снимаем ремень. Теперь можно заменить и сам ролик.
Финальный шаг по демонтажу
При монтаже нового ремня верхний шкив ещё раз выставляют по меткам (см. выше). Отвёртку-фиксатор убирают после монтажа.
Новый ремень ГРМ установлен
Электронное управление зажиганием
Как выставить угол зажигания? На системах с электронными системами управления зажиганием это можно сделать с помощью компьютерной диагностики, которая подключается к Электронному Блоку Управления (ЭБУ) или «мозгам» автомобиля. И там можно посмотреть, как работает двигатель в реальном времени- какие сигналы поступают с датчиков, какие обороты двигателя, расход топлива, момент впрыска, угол опережения зажигания и другие входные и выходные данные.
В основном, при эксплуатации не надо ничего менять, если вы не меняете прошивку. То есть, если машина стала как-то неправильно работать, то скорее всего могут быть несколько причин:
- С датчиков поступает неправильный сигнал- в этом случае можно заменить предполагаемый неисправный датчик на подменный, заведомо рабочий, и посмотреть, изменится ли результат.
- Напряжение в сети неправильное и соответственно датчики отдают неправильный сигнал. Входной сигнал на датчик составляет 5В, если этот показатель будет другим, то ЭБУ получит неправильные входные данные и двигатель не сможет работать в нормальном режиме.
- Неисправен ЭБУ. Довольно часто случается, что перебрав всё, что можно, оказывается, что полетели мозги. Но не страшно, на ВАЗ они недорого стоят.
Поэтому как таковое, зажигание не выставляют на инжекторных машинах, оно уже заложено в систему, но стоит проверить, правильно ли выставлены метки.
Регулировка меток зажигания на инжекторе ВАЗ-2110При работе двигателя есть некоторые фазы, которые должны работать синхронно, распредвал должен совпадать с коленвалом, а с ними должны коррелировать моменты впрыска топлива и зажигание. Рассмотрим это всё на примере ВАЗ-2110.
Замена ремня ГРМ ВАЗ 2114 8 клапанов
Довольно часто, столкнувшись с проблемой износа ременной передачи ГРМ, водители обращаются за помощью в сервисные центры. Но ведь эта проблема может быть решена и собственноручно, без денежных и временных затрат. Здесь речь будет идти о том, как самому заменить ремень ГРМ на восьмиклапанном ВАЗ 2114.
Ремень вращает кулачковый вал и синхронизирует работу коленчатого и распределительного валов. Через эту передачу проходят и некоторые другие узлы механизма. Ремень представляет собой замкнутый обруч, с внутренней стороны которого находятся зубья, ими он схватывается с шестернями. Благодаря этому проскальзывания исключаются.
Метки ГРМ ВАЗ 2114: устанавливаем правильно
Сложного в работе нет ничего – всего есть три метки, на которые и нужно ориентироваться. Этап подготовки к замене заключается в следующем:
- Установить автомобиль на ровную поверхность, под левым задним колесом положить упоры.
- Ослабить болты переднего правого колеса.
- Правую сторону приподнять на домкрате.
- Выкрутить окончательно болты и снять колесо.
- При наличии демонтировать защиту.
- Снять кожух защиты отсека ремня ГРМ – три болта с головкой под ключ на «10».
«Если сделать всю работу аккуратно и зафиксировать валы, то нет нужды выставлять метки» – стандартное заблуждение, но оно имеет место быть при выполнении определенных условий. В большинстве же случаев такой «фокус» не работает, установку валов все равно нужно проводить. Дальнейшая работа проходит в несколько этапов:
- Снимаете ремень генератора.
- Включите пятую скорость и усадите помощника за руль, пусть удерживает педаль тормоза.
- Ключом на «19» выкрутите болт шкива коленчатого вала.
- Ключом на «17» ослабьте натяжной ролик.
- Снимите ремень ГРМ ВАЗ 2114.
Вот и все, теперь нужно провернуть коленчатый вал до тех пор, покуда не совпадет метка на маховике с прорезью в планке. За этим наблюдаете через специальное окошко, находящееся в картере сцепления. Если проводите регулировку сами, то сначала коленвал вращаете и наблюдаете за тем, когда выемка на шкиве будет смотреть вверх. После этого точную установку через смотровое окно делаете. И не забудьте про распределительный вал – на его шкиве есть метка, которая совмещается с планкой, находящейся на ГБЦ.
Выставив метки ГРМ ВАЗ 2114, можно устанавливать ремень. И не забудьте менять ролик! Старый быстро придет в негодность, в лучшем случае начнет издавать неприятные звуки. В худшем – заклинит и порвет ремень. Установка производится в обратной последовательности
Крайне важно после затяжки убедиться в совпадении всех меток – проверните коленвал на несколько оборотов. Проверьте метки на маховике и распределительном валу
Если они совпадают, то можно колесо и кожух ставить на место.
Ремень грм 2108,10 — 8кл (сползает и стирается, после натяжки посторонний шум)
Многие сталкивались с такой проблемой, как съезжание ремня и его «съедание». Бывает такую машину с рук покупают или же при плановом ТО при замене ремня, роликов, помпы такое происходит.
Так же все это обросло многочисленными мифами: типа согнулась шпилька натяжного ролика, выработка шестерни ГРМ — ну умудрится согнуть шпильку М10 конечно нужно постараться(!); выработка шестерни ГРМ резиновым ремнем — ну наверно(!) возможно за миллион километров только, но никак не за 100,200 и даже 400 тыс. км.
Разберемся почему это происходит.
Съезжание ремня бывает:1.некачественный ремень(после замены едет наружу внутрь) — определить можно перевернув ремень другой стороной2.Помпа — перекос и как следствие съезжает ремень(при изношенной помпе или при установке новой помпы плохо очистили привалочную поверхность к блоку от старой прокладки, песка, грязи)3.
В случает операций с ГРМ когда начинает сползать ремень (а до этого было все нормально) проверить натяжку ремня еле натянуть и смотреть — не сползает значит сильно до этого затянули ремень!
При смене помпы и роликов нужно тщательно очищать привалочную поверхность на блоке и на сопрягаемом механизме(роликепомпе), не должно быть песка грязи иначе будет перекос.
Порой все проще чем кажется!
Кстати не могу понять кто придумал байку про то что менять нужно шестерни грм…даже завод не регламентирует замену их — они вечные резиновый ремень в жизни не сотрет железную шестерню, на 9ках с 80х годов по сегодняшний день стоят родные шестерни и ничего не стерлось и работает на ура (а пробег у них и под 400тыс бывает) — скорее всего это байка с криворуких сервисов пошла где обычно меняют все лишь бы выжать бабла с клиента побольше…
Натягивать ремень нужно не сильно чтобы его часть от шестерни ГРМ до коленвала небольшим усилием пальцев поворачивался на 90 градусов, но при этом не болтался. Стоит чуть перетянуть ремень и начнет завывать помпа. Нужно уловить эту тонкую грань.
Кстати есть те кто натягивает ролик в другую сторону — т.е. по часовой стрелке — это не правильно! Натяжка только против часовой стрелки!
Вся эта информация размещенная мной основана только на личном опыте, методом проб и ошибок консультации с грамотными людьми. Чудес не бывает если механизм не работает значит вы допустили ошибку.
Естественно все это при условии что у вас коленвалраспредвал не болтаются в постели!
Источник
Как правильно сменить своими руками?
Заменить ремешок на 8 клапанной ВАЗ 2114 с двигателем инжектор можно самостоятельно или заказав соответствующую услугу на СТО. В процессе смены есть нюансы, которые надо учитывать при выполнении задачи. Если вы допустите ошибки и правильно не поменяете ремешок, это может привести к его быстрому износу и обрыву. Ниже представлена инструкция по замене ремня в ВАЗ 2114 8 клапанов.
Инструменты
Если меняем ремень самостоятельно, приготовьте следующее:
- набор рожковых ключей, потребуются инструменты на 13 и 17;
- длинная отвертка с плоским лезвием;
- накидной гаечный ключ на 10, можно использовать головку с трещоткой;
- ключ для установки натяжного ролика;
- баллонный ключ;
- домкрат.
Пользователь Pro Remont поделился видеороликом, в котором подробно описана процедура замены ролика и ремня ГРМ в автомобиле ВАЗ 2114.
Алгоритм действий
Как правильно поменять ремень:
- Загоните автомобиль в гараж с ямой. Поверхность, на которой выполняются работы, должна быть ровной. Переключите селектор КПП в нейтральное положение.
- Ослабьте болты на переднем правом колесе. Поставьте эту часть автомобиля на домкрат, чтобы колесо можно было вращать.
- Откройте капот машины. Используя гаечный ключ на 10, выкрутите три винта, которые крепят пластиковую защитную накладку ремешка.
- При помощи гаечного ключа на 13 необходимо ослабить болт, который крепит натяжной ролик. Демонтируйте устройство.
- На шестеренке распредвала вы можете увидеть отметку, она выполнена в виде прямоугольного выступа на краю. При выполнении работ надо, чтобы данная метка совпадала с выступом, расположенным на креплении кожуха ремешка. Если эти отметки не совпадают, необходимо проворачивать колесо до того момента, пока они не совпадут.
- Затем найдите прорезиненую заглушку, установленную на верхней части картера сцепления, она располагается справа от БЦ силового агрегата. Деталь аккуратно поддевается отверткой и извлекается из посадочного места. Под заглушкой вы можете увидеть венец маховика, на этом устройстве имеется отметка. Она должна быть напротив треугольного выступа, расположенного слева. Если метки не совпадают, то возьмите ключ на 17 и ослабьте крепление натяжителя. При помощи ключа для демонтажа ролика проверните устройство против часовой стрелки, это позволит ослабить ремешок ГРМ.
- Когда верхняя часть ремня будет демонтирована с шестеренки узла, возьмите ключ на 17 и проверните коленчатый вал до того момента, пока отметки маховика не будут друг напротив друга. Сам маховик необходимо закрепить в этом положении, для фиксации используйте отвертку, установите ее между зубчиков. Если у вас есть помощник, то попросите его придерживать инструмент, чтобы не допустить проворачивания.
- Теперь можно снять правое колесо. Открутите саморезы, которые крепят защиту арок, демонтируйте ее.
- При помощи гаечного ключа на 17 выкрутите гайку, фиксирующую шкив генераторной установки. При откручивании следите за тем, чтобы маховик не проворачивался.
- Демонтируйте шкив генераторного устройства и извлеките его из посадочного места.
- Выполните снятие ремешка газораспределительного механизма с диска коленвала.
- Используя ключ на 17, полностью выкрутите фиксатор ролика натяжителя, демонтируйте его из посадочного места. Если вы ослабите крепление, ремень можно снять.
- Установите новое изделие на диск коленчатого вала. При монтаже следите за тем, чтобы отметки не были нарушены. Выполните монтаж шкива привода генераторной установки, заранее надев на него ремешок.
- Наденьте изделие на шестеренку механизма. Выполните монтаж натяжительного ролика.
- Производится установка ремешка. Ролик натяжки при монтаже надо проворачивать специальным инструментом, купленным заранее в магазине. При его отсутствии можно использовать два самореза и отвертку. Саморезы устанавливаются в пазы, а отвертка их фиксирует. Проворачивание выполняется против часовой стрелки. Натяните ремень с помощью натяжного ролика и зажмите винт, фиксирующий этот ролик.
- Выставлять метки необходимо в том случае, если они сбились в процессе выполнения работ. Процедура установки всех составляющих компонентов выполняется в обратной последовательности.
Фотогалерея
Фото замены ремня приведены ниже.
Выкрутите винты, фиксирующие защитный кожух ремня ГРМ
Отметка на шестеренке распредвала должна совпасть с меткой на креплении кожуха
Ослабьте натяжной ролик ремешка, провернув его против часовой стрелки
Демонтируйте ремень со шкивов и установите новое изделие
Выкрутите гайку, фиксирующую вал генераторного устройства
Наденьте новый ремень и затяните ролик
Какими ещё способами можно проверить ремень ГРМ
Проверить ремень газораспределения и предотвратить его обрыв – более сложная задача в сравнении с серво-ремнем (управляет работой генератора, гидроусилителя и т.д.). Это обусловлено затрудненным доступом к этому узлу, который, как правило, закрыт специальными кожухами. Чтобы проверить ремень ГРМ необходимо провести работы по частичной разборке мотора, а для этого необходимы профессиональные навыки и специальный инструмент. Но, стоит отметить, что о состоянии зубчатого ремня можно судить не только по результатам визуального осмотра, но и по некоторым признакам его неисправности:
Превышение срока эксплуатации.
Ресурс службы ремня газораспределения определяется пробегом авто или длительностью его эксплуатации. К примеру, некоторые автопроизводители указывают, что на их моделях ремень ГРМ следует менять через 60 тыс. км
Но не менее важно учитывать и временной срок службы этого элемента. Материал, из которого он изготовлен, теряет свои характеристик, в среднем, через 4 — 5 лет
После этого ремень ГРМ становится менее эластичным, растрескивается и может оборваться
Об этом моменте часто забывают владельцы автомобилей, которые ездят очень редко и на небольшие расстояния
После этого ремень ГРМ становится менее эластичным, растрескивается и может оборваться. Об этом моменте часто забывают владельцы автомобилей, которые ездят очень редко и на небольшие расстояния.
Для производства ремней ГРМ используются материалы, которые подвержены воздействию временем, поэтому стоит учитывать возраст этого изделия. Именно поэтому, эксперты рекомендуют проверить или даже заменить ремень ГРМ при приобретении авто с пробегом (нет гарантии, что предыдущий владелец строго соблюдал регламентные требования или покупал качественные запчасти).
Двигатель авто плохо заводится и его мощность заметно снизилась.
Растянувшийся, изношенный или слабо натянутый ремень механизма газораспределения может перескочить на один или несколько зубцов. В результате будет нарушена работа системы зажигания, так как топливно-воздушная смесь будет возгораться до или после нужно момента. При такой неисправности двигатель будет плохо заводиться, а после его запуска могут наблюдаться вибрации и провалы в работе. В таких случаях будет полезно узнать, как проверить натяжение ремня ГРМ, поскольку длительная работа мотора в таком режиме приведет к более серьезным поломкам.
Увеличение дымности при работе ДВС.
Изношенный ремень ГРМ может стать причиной разрушения катализатора, так как топливо не полностью сгорает в камерах двигателя и попадает в выхлопную систему. В результате катализатор будет работать при более высоких температурах, а его соты начинают спекаться. Проверить наличие такой неисправности можно визуально. Нужно понаблюдать за выхлопной системой. Если во время работы двигателя появляются хлопки, а из трубы идет дым черного цвета, то это может указывать на переобогащение топливной смеси, вызванное неисправностью ремня ГРМ.
Тикающий звук при работе двигателя.
Если материал ремня ГРМ потерял свои характеристики из-за сильного износа или от времени, то он начинает растрескиваться или разлохмачиваться. В таком случае во время работы мотора в районе защитного кожуха газораспределительного механизма могут появляться тикающие или шаркающие звуки. При этом, периодичность такого шума зависит от количества оборотов двигателя. Похожие звуки могут появиться в результате подклинивания подшипника в натяжном ролике. Не стоит затягивать с обращением в автосервис при появлении таких шумов. Чтобы проверить работу узла ГРМ и устранить проблему, нужно будет снять защитный кожух.
Наличие подтеканий из-под защитного кожуха.
Показателем потенциальной неисправности узла ГРМ могут являться подтеки технических жидкостей в районе крышки газораспределительного механизма. Антифриз из-под шкива водяного насоса или масло из-под изношенного сальника коленвала, попадая на ремень ГРМ, способствуют его растрескиванию и ускоренному износу. Чтобы проверить состояние механизма и заменить комплект ГРМ, нужно выполнить разборку узла.
Стартер работает хорошо, но мотор не заводится.
Такой признак может свидетельствовать о серьезных неприятностях. Если стартер крутится даже лучше, чем обычно, но двигатель даже не пытается запуститься, то это может указывать на отсутствие компрессии в результате обрыва ремня ГРМ и деформации клапанов после контакта с поршнями. Достаточно часто после обрыва ремня автовладельцам приходит выполнять капитальный ремонт или замену двигателя. В обоих случаях предстоят существенные финансовые затраты.
