Замена ремня ГРМ на 16-ти клапанной Лада Ларгус своими руками: артикулы и видео

Ход работ по замене ремня ГРМ 16 клапанного K4M

Загоните автомобиль в гараж со смотровой ямой, снимите правое переднее колесо, брызговик подкрылка. Опустите автомобиль на опоры. Откроется доступ к шкиву коленвала (1), ремню генератора (2), натяжному ролику (3).

Начало замены

Ключом на 13 или 15 мм (зависит от модели авто) оттяните натяжной ролик, снимите привод генератора.

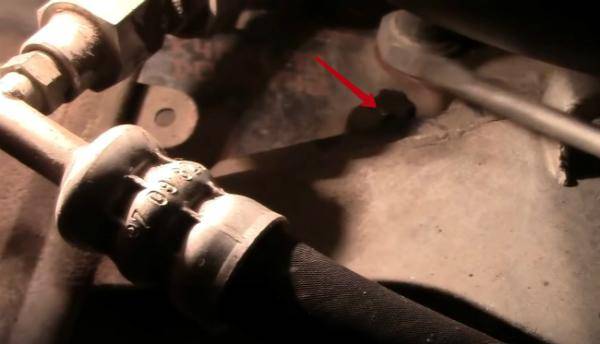

Затем находим заглушку отверстия для стопорения КВ, головкой на 14 откручиваем ее.

Снизу подпираем домкратом картер, откручиваем 6 болтов крепления правой опоры К4М головкой на 16.

Снимаем воздушный ресивер (с другой стороны двигателя). Откроется доступ к заглушкам распределительных валов. Протыкаем по центру отверткой, отковыриваем.

Теперь внимание! Проворачиваем КВ до тех пор пока прорези концов РВ не станут горизонтально. Далее (помните, как сняли заглушку стопора коленвала?) надо вместо нее вставить специальный стопорный болт и зафиксировать КВ

Далее (помните, как сняли заглушку стопора коленвала?) надо вместо нее вставить специальный стопорный болт и зафиксировать КВ.

После того, как вставили стопорный болт, закрутили от руки до упора, чуть поверните коленвал и он зафиксируется. После этого специальным приспособлением фиксируем РВ.

Откручиваем крепление тяги (1) и (2), отбрасываем тягу. Дальше откручиваем шкив КВ (3) и снимаем его.

Снятие ремня ГРМ

Снимаем пластиковую крышку, а затем металлическую часть. Пластиковая держится на 4 болтах. Металлическая крышка имеет 3 болта и 2 гайки на 13 мм. Откручивать неудобно приходится приподнимать или опускать двигатель.

После снятия крышек, откроется доступ к натяжному ролику. Проставьте маркером метки положения стрелки. Снимите ремень, снимите натяжной и направляющий ролик (снимается со втулкой).

Когда нужно менять жидкостный насос?

Газораспределительный механизм – это сложная система, в которой взаимодействуют коленчатый вал, поршни, клапаны, распределительные валы впускных и выпускных клапанов. Клапаны должны открываться и закрываться строго при определенных углах положения коленвала и поршня. Здесь крайне важна синхронность и точность взаимодействия всех деталей. Ремень ГРМ служит для привода распредвалов и помпы системы охлаждения от коленвала двигателя.

Любой ремень имеет свой срок эксплуатации. Со временем на нем появляются трещины, может срезаться один или несколько зубцов. Если ремень натянут несколько слабее, чем нужно, то он может провернуться на это количество зубцов и нарушится синхронность взаимодействия механизма. Это приведет к нарушению фаз газораспределения, к ухудшению процесса сгорания топлива, снижению мощности мотора, повышенному расходу топлива и увеличению выброса вредных веществ в воздух.

При полном обрыве ремня поршни начнут бить по клапанам, которые не успели вернуться в исходное положение. Как правило, это приводит к загибу клапанов и разрушению поршней. После обрыва ремня ГРМ мотор придется капитально ремонтировать и менять все поврежденные детали.

Периодически следует заглядывать под капот и проверять состояние и натяжение приводных ремней. Если Вы заметили на ремнях следы износа, потертости, расслоения или трещины – это повод в ближайшее время обратиться в технический центр и заменить подозрительный ремень, даже если до плановой замены еще много тысяч км. Замена погнутых клапанов, разбитых поршней и седел клапанов точно выйдет дороже.

Также следует заменить ремень ГРМ, если Вы обнаружили на нем следы масла или других технических жидкостей. Они очень быстро разрушают структуру материала ремня и приводят к его выходу из строя.

Ременная передача связывает между собой валы двигательной системы. Производитель обещает, что ремень прослужит 60 000 км. Вполне возможно, что так оно и есть на самом деле, но необходимость внеплановой замены ремня исключать также нельзя. А ремень вполне может износиться раньше положенного ему срока, чему могут способствовать ряд причин.

Еще одной причиной раннего износа может стать протекание масла. Оно разъедает резину, из которой, собственно, и сделан ремень. Причиной этого является протекающий сальник. Тогда его лучше сменить вместе с ремнем. Сальники вообще лучше тоже менять, даже если они еще держат рабочую жидкость. Просто, через некоторое время они перестанут сохранять герметичность, и тогда уже из-за необходимости их замены придется разбирать весь механизм.

Если ремень не будет вовремя заменен, он может оборваться. После этого синхронизация работы валов перестанет выполняться, клапаны ударятся о поршни, что послужит причиной деформации и тех, и других. Пострадают от этого и цилиндры, поэтому до такого лучше не доводить. Чтобы такой серьезной поломки не случилось, необходимо хоть иногда заглядывать под капот с целью проведения анализа состояния ременной передачи и других деталей узла газораспределения.

А вот наличие каких дефектов будет свидетельствовать о том, что ременная передача нуждается в замене:

  • поверхность выглядит явно изношенной;
  • наличие трещин и вздутий;
  • материал начал расслаиваться;
  • зубья сточились;
  • на торцах видны отдельные нити;
  • ремень растянулся;
  • на поверхности видны масляные подтеки.

При замене ремня привода ГРМ на «Ладе-Ларгусе» обязательно учитывайте тот факт, что жидкостный насос имеет ресурс не более 100 тыс. км. Аналогичный срок службы и у антифриза любой марки. За этот пробег все присадки, которое содержатся в нём, улетучиваются, что приводит к снижению эффективности всей системы охлаждения мотора.

ПОДРОБНОСТИ: Меняем ремень грм на Весте чтобы не попасть на деньги

Замена привода ГРМ на 16-клапанном моторе Лады Ларгус

Подготовка к замене ремня на 16-клапанной Ладе Ларгус аналогична описанной выше: машина поднимается на подъемнике или устанавливается на смотровую яму, отсоединяется клемма аккумулятора. Далее, нужно снять защиту картера, грязезащитный экран с правой стороны, установить под силовой агрегат подпорку и с помощью ключа на 19 демонтировать правую опору двигателя.

Откручиваем крепеж и снимаем верхнюю и нижнюю крышки привода механизма газораспределения. После этого блокируем коленвал от возможного проворачивания и демонтируем привод ГУРа, генератора и насоса кондиционера.

Затем ключом на 18 выворачиваем фиксирующий болт шкива вспомогательного привода и снимаем его с двигателя.

Перед демонтажем ремня ГРМ следует выставить распределительные валы и коленвал в положение ВМТ первого цилиндра. Провернуть коленвал в необходимое положение можно за крепежный болт шкива вспомогательного привода, который нужно временно установить в посадочное место.

Демонтаж ремня ГРМ на 16-клапанной Ладе Ларгус

Перед началом процедуры замены ремня ГРМ на Ларгусе нужно определить исходное положение, в котором находятся распределительные валы. Для этого следует снять резонатор воздушного тракта и вытащить резиновые заглушки из технологических проемов в левом торце ГБЦ. Заглушка протыкается отверткой и извлекается из посадочного отверстия.

Затем нужно провернуть коленвал за болт шкива вспомогательного ремня в такое положение, при котором пазы на торцах валов газораспределительного механизма будут находиться параллельно плоскости головки блока цилиндров и ориентированы вниз относительно оси валов.

Фиксацию распредвалов в нужном положении выполняют с помощью специального приспособления, которое устанавливается в пазы валов газораспределительного механизма. Для проверки положения коленвала на передней стороне блока двигателя под датчиком аварийного давления масла расположено отверстие, закрытое специальной заглушкой.

Необходимо вывернуть пробку и вкрутить в отверстие контрольный винт с шагом резьбы М10 и длинной резьбы 75 миллиметров. При нахождении коленвала в ВМТ первого цилиндра, контрольный винт вкрутится полностью и упрется в специальную площадку на распредвале, при этом вал окажется заблокированным от проворачивания.

Далее нужно ослабить натяжение ремня механизма газораспределения Лады Ларгус. Для этого с помощью ключа на 13 отпускается крепежная гайка, и натяжной ролик проворачивается против часовой стрелки. После выполнения данной операции можно снять ремень с натяжного устройства, шкива помпы, коленвала и распределительных валов. Затем нужно демонтировать натяжной механизм и опорный ролик, которые также подлежат замене. Для снятия опорного ролика необходим ключ Torx T-50.

Установка ремня ГРМ на 16-клапанной Ладе Ларгус

Монтаж нового ремня ГРМ выполняется в обратной последовательности:

  1. Устанавливается новый опорный ролик и механизм натяжения, ремень механизма газораспределения надевается на шкивы коленвала, водяного насоса, и зубчатые шкивы валов газораспределительного механизма.
  2. После этого ременной привод надевается на натяжной ролик, и натяжной механизм устанавливается на шпильку помпы. Отогнутый конец кронштейна натяжителя вставляется в специальный паз на корпусе водяного насоса.

Затем из технологического отверстия в блоке цилиндров выворачивается контрольный винт, а из пазов распределительных валов вынимается фиксирующая пластина.
Коленвал проворачивается за болт вспомогательного привода по часовой стрелке на два полных оборота, пока не совпадет положение пазов в торцах распредвалов.
Для контроля правильного расположения коленчатых валов Лады Ларгус завинчиваем контрольный болт в отверстие блока двигателя. Болт должен войти на всю длину резьбы.
При необходимости регулировку положения привода ГРМ нужно повторить.
По окончании проверки контрольный винт удаляется, а отверстие закрывается резьбовой заглушкой.

Затем в обратной последовательности устанавливаются все демонтированные детали и узлы.

Процесс замены ремня ГРМ на двигателе К4М 16V представлен в следующем видеоматериале:

Назначение ГРМ и конструктивные особенности

Для осуществления подачи топливной смеси в камеру сгорания и вывода отработанных газов служат клапаны, которого являются частью газораспределительного механизма. Клапанов может быть 8 — для моторов с одним распределительным валом, или 16 — для двигателей с двумя распредвалами, в зависимости от модели.

Клапаны

Важным элементом в ГРМ являются клапаны, которые делятся на впускные и выпускные. Диаметр впускного клапана делается больше выпускного. Это позволяет сократить время заполнения камеры сгорания топливной смесью и увеличить коэффициент наполнения. Впускной клапан управляет потоком смеси с низким давлением, следовательно, обеспечивает меньшую скорость заполнения. Выпускной работает в условиях высокого давления, позволяющего быстро освободить камеру сгорания. Поэтому для оптимальной эксплуатации ДВС впускной клапан должен иметь диаметр порядка 45% от диаметра поршня, выпускной — около 38%.

С целью оптимизации работы клапанного механизма на внешней стороне клапана под углом 45 градусов сделана фаска. Аналогичная фаска, или седло, есть и у отверстия, которое закрывает клапан на головке блока. Для обеспечения герметичности клапана и седла их притирают с использованием специальных абразивных порошков.

К материалам, из которых изготавливаются клапаны, предъявляют особые требования. Особенно это относится к выпускным механизмам, имеющим более высокую рабочую температуру. Как правило, это сплавы хрома, никеля, марганца и азотных соединений.

Штоки выпускных клапанов часто делают полыми и заполняют натрием, имеющим высокую теплопроводность и способным эффективно отводить тепло.

Распределительный вал и привод

Открытие клапанов в нужный момент осуществляется распределительным валом посредством рычага или рокера (коромысло). Рокер одним концом опирается на шаровую опору или на гидрокомпенсатор, вторым — на шток клапана. Эксцентрик — кулачок распредвала — надавливает на рокер примерно посредине его длины, передавая усилие клапану. В исходное состояние клапан возвращает пружина, находящаяся на оси его штока. Крутящий момент распредвалу сообщается посредством цепной или зубчатой ременной передачи.

В двигателях, устанавливаемых на Лада Ларгус, используются два конструктивных решения газораспределительного механизма: с одним распределительным валом и с двумя. Двигатели с двумя распредвалами все более широко применяются благодаря большей мощности из-за лучшего перемешивания и сгорания топливной смеси. Несмотря на преимущества двигателей с двумя головками, одноголовочные моторы так же широко используются по причине своей простой конструкции, надежности и небольшой стоимости.

Привод

Крутящий момент распредвалу передается посредством ременного привода. Он не требует смазки, ремень легко устанавливается на шкивы, менее инерционен, тише работает. К недостаткам можно отнести ограниченный ресурс: около 150 тысяч км. Тем не менее, такой механизм находит все более широкое применение благодаря меньшей стоимости и легкости в обслуживании. Дальше мы будем рассматривать только привод ГРМ с ременной передачей.

К его элементам следует также отнести натяжной ролик, используемый для натяжения ремня ГРМ. На привод газораспределительного механизма большое влияние оказывает сила его натяжения. Чрезмерное усилие приводит к интенсивному износу деталей ГРМ, подшипников, шкивов, водяного насоса, генератора, натяжителя. От сильного натяжения ремень растягивается, что также сокращает срок его службы.

Слабое натяжение может привести к проскальзыванию ремня по зубчатым шкивам газораспределительных валов, нарушению фаз газораспределения и, как следствие, ухудшению работы двигателя.

Натяжители ремня ГРМ, в зависимости от типа и конструкции, обладают различным ресурсом и требуют замены при пробеге, указанном в руководстве по эксплуатации автомобиля. Наиболее распространенные, простые и, следовательно, надежные натяжители — это механические ролики, которые подразделяются на эксцентриковые и ползунковые. На автомобилях отечественного автопрома в основном устанавливаются эксцентриковые натяжители. Срок их службы сравним со сроком службы ремня ГРМ, поэтому их рекомендуют менять одновременно. Часто ремни газораспределительного механизма и ролик-натяжитель продаются как один ремкомплект. При замене ремня ГРМ целесообразно заменить и водяной насос-помпу, вне зависимости от ее состояния.

16-ти клапанные двигатели

За основу для этого универсала был взят автомобиль Dacia Logan MCV от фирмы Рено. Вначале два силовых агрегата рабочим объёмом 1600 см 3 К7М, К4М этой фирмы стояли на Ларгусах. В 2020 году К7М заменили на ВАЗ 11189 с восемью клапанами в головке блока цилиндров, а с 2020 года появился ВАЗ 21129. Этот движок уже имеет 16 клапанов в ГБЦ, его несколько позже стали устанавливать на Веста, Лада XRAY.

После освоения производства этого силового агрегата автомобильный завод отказался от использования моторов, производимых концерном Рено-Ниссан. Трансмиссия автомобиля осталась от Рено, но с существенными доработками под условия эксплуатации в регионах России, других стран СНГ.

К4М

Силовой агрегат этой модификации стоит только на семиместном универсале или на машинах с комплектацией «Люкс». Рабочий объём мотора 1600 см 3, в головке блока цилиндров установлено 16 клапанов. Его мощность равна 102 лошадок при степени сжатия 9,5. Средний расход топлива находится в пределах 7,9 литров на сотню км пробега. Специалисты и владельцы машины отмечают, что шум работающего мотора снижен, вибрация на всех режимах его работы исключена полностью.

Как недостаток отмечается недостаточно высокие динамические показатели двигателя, появление пропусков при работе на топливе сомнительного качества. Сложная конструкция мотора сказывается на условиях его сборки, а это несколько повышает себестоимость двигателя, в связи с этим повышается стоимость обслуживания этого агрегата по сравнению с моторами, у которых 8 клапанов в ГБЦ. Производители обещают ресурс для движка не менее 450 тыс. км пробега, а то и более, если правильно и своевременно его обслуживать.

ВАЗ-21129

Этот движок также имеет рабочий объём 1600 см 3, 16 клапанов в приводе ГРМ. Мощность его чуть-чуть увеличили, она стала равна 106 л. с. Конструктивно он не слишком сильно отличается от большинства серийных моторов ВАЗ. Чугунный блок цилиндров, их рядное расположение, зубчатый ремень в приводе механизма ГРМ. Гидрокомпенсаторы не устанавливают. Он стал более надёжен и менее критичен к составу используемого топлива.

Коробка перемены передач механическая, она осталась от француза, но со значительными доработками по её адаптации к условиям эксплуатации в регионах РФ. В КПП были изменены значения передаточных чисел для третьей, четвёртой, пятой передачи. Это позволило машине передвигаться на более низких оборотах двигателя, снизился акустический шум, уменьшилось потребление бензина. Средний расход топлива не вышел за пределы 7,9 литров на сотню пробега.

Моторная линейка модели Ларгус

В разные годы на каблучок Lada устанавливались 8-ми и 16-ти клапанные французские и отечественные моторы. Хотя сегодня инженеры предпочитают использовать лишь российские агрегаты, по дорогам страны ездят еще немало Largus с двигателями Renault. Итак, за все время производства в модели использовались четрые вида ДВС:

  1. 8-клапанный Renault-Nissan K7M мощностью 84 л. с. Каблучок с таким мотором можно было заказать в версиях «стандарт» и «норма».
  2. 16-клапанный Renault-Nissan K4M общей мощностью 105 л. с. Устанавливался в «Люксовую» комплектацию.
  3. 8-клапанный ВАЗ 11189 пришел на смену K7M в 2015 году.
  4. 16-клапанный ВАЗ 21129. Впервые его начали устанавливать вместо Renault K4M на моделях выпускаемых с 2021 года.

Каждый из указанных типов двигателя имеет свои особенности, которые влияют на процесс замены ремня. Мы подробно остановимся на этих нюансах ниже, а пока лишь отметим, что обладателям 8-клапанной версии будет немного проще выполнить необходимые работы.

Силовые агрегаты Ларгус

По сути, Ларгус является «клоном» популярного во Франции Dacia Logan MCV, поэтому производитель предусмотрел для этой модели не только 87-сильную 8-клапанную «четверку» (серия «11189»), но и французский агрегат с 16 клапанами – K4M, мощностью 102 л.с.

Среди конструктивных особенностей первых установок стоит отметить наличие риска загиба клапанов при обрыве ременной передачи газораспределительного механизма, что заставляет владельцев Ларгус не откладывать «на потом» замену ремня и делать это при появлении малейших признаков износа.

Выход из строя ремня ГРМ на 16-клапанном двигателе также приведет ко встрече клапанов с поршнями – из-за рассогласования углов поворота коленчатого и распределительных валов, результатом чего будет дорогостоящий ремонт ДВС.

Снимокрьлрлрлрлрл

При этом коленчатый вал невозможно будет провернуть по часовой стрелке.

Если при вворачивании установочного пальца вы почувствуете, что он уперся, а торец гайки на пальце при этом не соприкоснется с торцем бобышки отверстия в блоке цилиндров (между гайкой и бобышкой останется зазор), то немного проворачиваем коленчатый вал против часовой стрелки за болт крепления шкива. Затем вворачиваем установочный палец в отверстие блока до конца (до соприкосновения торцов гайки пальца и бобышки отверстия в блоке) и проворачиваем коленчатый вал по часовой стрелке до упора площадки щеки вала в палец.
