Инструкция по снятию и замене
Если необходимо произвести демонтаж отопителя, то нужно будет полностью снимать и разбирать приборную панель. Что касается непосредственно замены радиаторного устройства, то для этого достаточно будет только частично разобрать консоль. Ремонт такого плана — не особо простая затея, однако, если вы наберетесь терпения и сил, то сможете все сделать своими руками. Для выполнения работ вам потребуется стандартный слесарный инструмент, включая отвертки, гаечные ключи, плоскогубцы.
Замена радиатора печки ВАЗ 2114 выполняется следующим образом:
В первую очередь, производится слив антифриза из системы отопления. Для этого нужно выкрутить заливную крышку расширительного бачка и слить расходный материал из основного радиаторного узла в заранее подставленную емкость под сливное отверстие. Когда жидкость из радиатора будет слита, необходимо выкрутить крышку в блоке цилиндров, что позволит слить жидкость и из БЦ. Если вы заметили, что антифриз стал темным, при этом в нем имеется осадок и отложения, то скорей всего, расходный материал уже отработал свой срок службы и его пора менять.
Затем вам нужно демонтировать аудиосистему из центральной консоли. Извлеките рамку, вытащите саму магнитолу и отсоедините от нее разъемы и провода, после чего девайс можно будет демонтировать.
Далее, снимается заглушка и выкручиваются шурупы рамки, которая фиксирует приборную панель — всего вам надо открутить 4 шурупа — два сверху и два снизу. Саму приборку демонтировать необязательно.
Выполнив эти действия, вам нужно будет удалить с управляющего блока системы отопления все рычаги управления и ползунки.
Далее, производится демонтаж защитного кожуха на рулевой колонке, фиксаторы расположены сверху и снизу.
Следующим этапом будет снятие крышки разъема для диагностики, он расположен в центральной консоли, под прикуривателем. Чтобы сделать это, вам нужно выкрутить саморезы, которые фиксируют непосредственно сам разъем, после чего крышку можно без проблем снять. На этом этапе будьте осторожны, чтобы не повредить разъем. Сделав это, можно отсоединить разъем от прикуривателя.
После выполнения этих действий нужно отключить все разъемы и штекеры, которые имеются на центральной консоли. На этом этапе будьте внимательны — все разъемы лучше заранее отметить, в противном случае вы сможете перепутать их во время сборки панели.
Далее, извлекается блок сигнализаторов, для этого нужно выкрутить два шурупа. Таким образом, центральная рамка приборной панели будет свободна, так что можно ее снять. Сделав это, вы сможете добраться до разъема подсветки прикуривателя, его также надо будет отсоединить.
Следующим этапом будет демонтаж вещевого ящика — бардачка. Он крепится на шести саморезах, их нужно выкрутить.
По бокам контрольного щитка имеются фиксаторы — саморезы, их также надо будет открутить. Выкрутите винты, которые фиксируют крепление ЭБУ.
Затем открутите еще несколько саморезов, при помощи которых фиксируется блок регуляторов отопительной системы.
Далее, на передних стойках кузова имеются пластиковые обшивки, их нужно будет демонтировать, для этого, опять же, необходимо открутить саморезы.
Между рулевой колонкой, а также панелью имеется специальный шуруп, его также необходимо выкрутить. Выполнив эти действия, вы ослабили центральную консоль, теперь остается только приподнять ее вверх и в сторону кресел. Полностью снимать консоль необязательно — вам нужно, чтобы ее отодвинутого состояния хватило для того, чтобы извлечь радиатор. Панель нужно зафиксировать сбоку.
Теперь вам необходимо добраться до хомутов, установленных на шлангах отопительного узла, отверткой ослабьте их. Снимите шланги, но перед этим обхватите их тряпкой, поскольку из них, скорей всего, выйдут остатки антифриза
Обратите внимание на состояние патрубков — если вы видите, что они изношены или сильно забиты, на них есть следы повреждений, то лучше сразу замените их. Непосредственно радиатор фиксируется к корпусу отопителя при помощи трех саморезов — их нужно выкрутить, а само устройство — извлечь
После демонтажа устройство заменяется на новое, процедура сборки осуществляется в обратной последовательности.
Цена вопроса
Цены на радиаторы разные, но они примерно варьируются в одном диапазоне. Стоимость устройств зависит от качества изделия, производителя, а также места, где оно покупается. К примеру, изделия компании Luzar для ВАЗ 2114 в среднем стоят на рынке от 900 до 1300 рублей. Алюминиевые радиаторы от производителя ДААЗ в среднем стоят около 1 тысячи рублей.
Загрузка …
Пошаговая инструкция по снятию и установке печки
Теплообменник автомобиля ВАЗ 2114 расположен в крайне неудобном месте. Поэтому при его снятии и установке придётся проделать довольно большой объём разборочно-сборочных операций.
Инструмент и расходные материалы
Для работы понадобятся следующие инструменты:
- крестообразная и шлицевая отвёртки с короткими и длинными ручками (шуруповёрт);
- набор гаечных ключей;
- ёмкость и шланг резиновый для слива охлаждающей жидкости;
- ветошь, кусок клеёнки.
Порядок действий при замене
Для того чтобы снять радиатор отопителя автомобиля ВАЗ 2114, следует выполнить следующие операции:
- Сначала слейте тосол на холодном двигателе.
- Затем открутите саморез, находящийся за пластмассовый заглушкой. Снимите бардачок на автомобиле ВАЗ 2114
Снимите бардачок. Сначала открепите и отсоедините нижнюю половину. Затем снимите крышку вместе с лампой освещения. Отверните шурупы крепления верхней части и с небольшим нажимом и поворотом опустите её вниз. Всего вам нужно будет отвернуть шесть саморезов.
Открутите шурупы крепления щитка приборов
Открутите два верхних и два нижних самореза крепления щитка приборов.
Так снимается нижний кожух рулевой колонки
Снимите нижний защитный кожух с рулевой колонки. Для этого снизу выверните три самореза и три шурупа.
Вытащите штеккер из гнезда прикуривателя.
Отсоединение разъемов колодок магнитолы и вытащить её
Отсоедините разъёмы колодок от автомагнитолы и извлеките её из салазок.
Отверните саморезы крепления пластмассовой консоли
С обеих сторон выверните саморезы крепления пластмассовой консоли.
Отверните два самореза крепления консоли
Выдерните флажки, регулирующие положение заслонки, и снимите переключатель режимов вентилятора отопителя.
Отсоединение пластмассовой консоли от панели
Отсоедините консоль от панели. Обязательно маркером или насечками пометьте отсоединённые клеммы от кнопок на консоли
На консоли отсоедините клеммы с кнопок включения света, обогрева заднего стекла, противотуманных фонарей и др. Обязательно пометьте их маркёром или насечками в порядке расположения.
Отсоедините консоль от панели.
Отсоедините колодку подсветки пепельницы.
Открутите два самореза от диагностического разъёма
Открутите два самореза от диагностического разъёма и осторожно полностью отсоедините консоль. Осторожно снимите консоль. Осторожно снимите консоль
Осторожно снимите консоль
Аккуратно снимите консоль и отложите её в сторону.
Открутите два самореза крепления металлической основы
Открутите два самореза, крепящих к полу металлическую основу — один с левой, а другой с правой стороны кронштейна.
Открутите четыре самореза крепления «торпедо»
Отверните четыре самореза крепления передней панели («торпедо») — по два слева и справа от центра крепления консоли.
Выверните два больших самореза крепления металлической конструкции
Выверните сначала два больших шурупа, затем два шурупа поменьше, которые крепят железную конструкцию.
Снимите металлическую конструкцию и вытащите ЭБУ
Вытащите из-под консоли электронный блок управления.
Для доступа к радиатору печки следует приподнять левую сторону торпеды
Для доступа к радиатору отопления домкратом приподнимите левую сторону «торпедо».
На случай выливания тосола под шланги подложите клеёнку, а на неё тряпки.
Со шлангов открутите хомуты, соединяющие радиатор с системой охлаждения двигателя
Открутите хомуты со шлангов, соединяющих радиатор с системой охлаждения двигателя.
Снимите резиновые трубки с патрубков теплообменника.
Слейте охлаждающую жидкость из радиатора в подготовленную ёмкость. Извлечение неисправного радиатора из гнезда
Извлеките радиатор отопителя из гнезда.
Установите новый радиатор, выполнив все операции в обратном порядке. Чтобы избежать образования в системе охлаждения воздушной пробки, снимите шланг с дроссельного узла
Для того чтобы в системе охлаждения не образовалась воздушная пробка, следует снять шланг с дроссельного узла, предварительно ослабив хомут. Тосол заливайте в расширительный бачок тонкой струйкой. Одновременно следите за концом отсоединённого шланга — как только из него потечёт жидкость, поставьте его на место и закрутите хомут.
Видео: замена радиатора печки ВАЗ 2114
В процессе эксплуатации автомобиля встречаются ситуации, которые любой автолюбитель может разрешить самостоятельно. Замена радиатора печки относится именно к такому типу операций. Как видно из статьи, сделать это своими руками довольно просто. Главное, чтобы после снятия и установки радиатора у вас не оставалось лишних деталей, а все саморезы и хомуты были плотно затянуты. Удачи на дорогах!
Назначение и расположение радиатора печки ВАЗ 2114/15
Радиатор печки нагревает поступающий в салон автомобиля воздух. Он является основным элементом системы отопления салона. Пропуская через себя горячую охлаждающую жидкость (ОЖ), радиатор нагревается сам и нагревает обдувающий его поток воздуха. Воздух в печку поступает как естественным путём во время движения машины, так и принудительно при помощи вентилятора.
Радиатор установлен в кожухе отопителя под центральной консолью панели, без демонтажа которой можно увидеть только подводящий и отводящий патрубки, соединяющие радиатор с краном печки. Такое расположение является очень неудобным при замене радиатора. Именно из-за этого многие владельцы ВАЗ 2114/15 предпочитают не ремонтировать систему отопления самостоятельно, а обратиться в автосервис. Однако заменить радиатор своими руками довольно просто. Для этого необходимо лишь знать некоторые особенности и секреты его демонтажа.
Радиатор печки расположен в корпусе отопителя
Процесс замены радиатора печки
При замене радиатора печки рекомендуем также сменить и шланги. Стоят они не дорого, но могут сэкономить кучу нервов
Конечно, намного проще было бы демонтировать приборную панель для замены радиатора печки, но этот процесс долгий и требует большого количества времени. Поэтому, как показывает практика, многие автомобилисты меняют радиатор печки, не снимая центральную приборную панель.
Итак, когда основные аспекты разобраны, можно приступить непосредственно к выполнению операций. Рассмотрим, последовательность действий направленных на замену радиатора печки:
Демонтируем центральную консоль.
Снимаем центральную консоль
Снимаем бардачок.
Демонтируем бардачок
Места крепления бардачка к панели
Бардачок демонтирован
Откручиваем крепления торпеды таким образом, чтобы ее можно было двигать в разные стороны.
Раскручиваем крепления торпеды, чтобы она ходила в разные стороны
Откручиваем тросовые приводы управления режимами печки. Они идут как с водительской стороны, так и с пассажирской.
Снимаем тросы привода печки
Демонтируем крышку радиатора.
Откручиваем крепление крышки радиатора и снимаем ее
Для того чтобы снять патрубки необходимо или слить частично охлаждающую жидкость, или подставить ёмкость, чтобы антифриз (тосол) не разлился.
Идеально для слива подойдёт сантехнический шланг, который можно одеть на один из выходов шланга на крантик печки
Теперь откручиваем патрубки радиатора печки.
Откручиваем хомуты и снимаем патрубки охлаждающей жидкости
Откручиваем болт крепления всей панели приборов к кузову (к ножке).
Крепление панели к кузову
Далее, когда все готово, при помощи помощника отодвигаем приборную панель и вытягиваем радиатор. Вытягивать запасную часть необходимо крайне аккуратно, чтобы не повредить остальные узлы, которые находятся внутри панели.
Отодвигаем в сторону панель приборов
Установка нового радиатора
Спорный вопрос о применении герметика. С одной стороны применять герметик в системе охлаждения нельзя, его остатки могут заклинить помпу. А с другой стороны шлицы радиатора часто кривые и шланги не держат. Решать ВАМ.
Нюансы
Установка нового радиатора печки проводится в обратном порядке, но существуют некоторые нюансы установки.
Рассмотрим, основные из них:
- На патрубки необходимо установить новые хомуты.
- Для того чтобы патрубки легко надевались, их необходимо смазать мылом. Это также улучшит их прилегание к трубкам.
- Послу сборки приводного узла печки, необходимо удостовериться в правильном подключении краника и заслонки.
- После заправки системы охлаждающей жидкостью нужно проверить, не остался ли воздух в системе.
Выбор радиатора

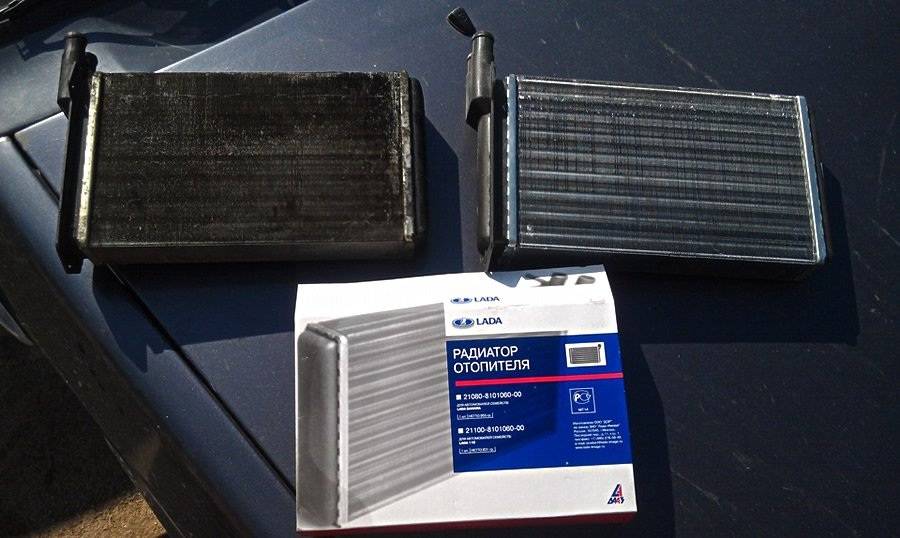

Этот радиатор потёк. Видны следы антифриза!
Итак, рассмотрим, возможные варианты покупки радиатора печки на ВАЗ-2114.
Оригинал
2108-8101060 – оригинальный каталожный номер заводского радиатора печки ВАЗ-2114. Он производится заводом АвтоВАЗ. Средняя стоимость составляет 750 рублей. Под таким же каталожным номером производятся деталь от компании «Лузар», поэтому оригинал легко спутать с аналогом.
Радиатор отопителя АвтоВАЗ
Аналоги
Кроме оригинальной запасной части, существует несколько аналогов, которые рекомендовано к установке. Они все прошли сертификацию и имеют те же посадочные крепления, что и оригинал. Итак, рассмотрим, какие аналогичные детали можно устанавливать:
| Наименование производителя | Каталожный номер | Цена |
|---|---|---|
| Weber | RH 2108 | 900 |
| Master-sport | 2108-8101060-PCS-MS | 1000 |
| Kroner | K201008 | 1200 |
| Termal | 112108BA | 1400 |
| Pekar | 2108-8101060 | 1500 |
| Fenox | RO0004C3 | 1600 |
Аналоговый радиатор печки
Причины выхода из строя радиатора печки
Многие автомобилисты при выходе радиатора печки даже не понимают причин, почему это произошло. Итак, рассмотрим, что же способствует тому, что изделие вышло из строя:
- Забитые каналы прохождения охлаждающей жидкости. При таком эффекте в радиаторе создается значительное давление, которое способствует разгерметизации системы.
- Забитые соты радиатора, также способствуют тому, что он выходит из строя.
- Износ, или коррозионные повреждения структуры поверхности могут привести к тому, что радиатор потечет.
Виды радиаторов печки, устанавливаемых на ВАЗ 2114/15
Производитель устанавливает на ВАЗ 2114/15 собственные алюминиевые радиаторы сроком службы 3–5 лет, по окончании которого радиатор меняют. Выбрать новый теплообменник довольно сложно. На рынке представлен широкий ассортимент радиаторов различных производителей. Безусловно, встречаются подделки.
Радиаторы системы отопления для всего семейства «Самар» имеют каталожные номера 2108–8101060 и 2108–08101060–00 и одинаковые габариты:
- длина — 250 мм;
- ширина — 158 мм;
- высота — 42 мм.
Схема их крепления к кузову также идентична.
Радиаторы печки ВАЗ 2114/15 выпускаются под каталожными номерами 2108–8101060 и 2108–08101060–00
На ВАЗ 2114/15 могут быть установлены алюминиевые и медные радиаторы, имеющие свои достоинства и недостатки.
Порядок выполнения работы
Замена радиатора печки ВАЗ-2114 без снятия торпеды позволяет сэкономить время, причем для этого не потребуется особых навыков. Сразу оговоримся, что часть торпеды все-таки разобрать придется, но центральная консоль останется на месте, а это самая трудоемкая часть операции. На начальном этапе работы снимается боковая часть панели со стороны пассажира, для этого отверткой необходимо открутить крепящие ее саморезы.
Для слива охлаждающей жидкости необходимо выкрутить болты передней защиты, которая находится под моторным отсеком. Тосол сливается через специальную пробку, которая находится в блоке цилиндров, для ее выкручивания понадобится накидной ключ на 13. Чтобы он не разливался по земле или по полу гаража, под машину ставится емкость. Чтобы увеличить скорость вытекания антифриза, можно отрыть крышку расширительного бачка.
При помощи шестигранника со стороны пассажира выкручивается крепление торпеды, после чего ее можно легко отогнуть.
Далее нужно выкрутить еще одно крепление, находящееся со стороны пассажира под нижней частью центрально консоли. После этого торпеду можно легко приподнять, чтобы она осталась в таком же положении, установить под нее упор подходящей длины, достаточно бруска сечением 50х50 мм длиной около 40 см.
В открывшемся пространстве можно увидеть радиатор отопителя, который крепятся на трех саморезах. Их необходимо выкрутить, чтобы его можно было спокойно извлечь из гнезда. При этом возникнет проблема — за пластиковым корпусом торпеды спрятан еще один саморез, который требуется выкрутить. Чтобы добраться до него в пластмассе целесообразно просверлить небольшое отверстие, через которое можно будет просунуть отвертку. Для этого предварительно нужно вынуть бардачок. Если пытаться отодвинуть торпеду, можно поломать пластмассу и тогда снятие радиатора печки на ВАЗ-2114 превратится в дорогостоящую процедуру.
Далее можно приступить непосредственно к демонтажу радиатора отопителя. Для этого снимаются хомуты и отсоединяются патрубки, под которые лучше подложить небольшую емкость или ветошь, поскольку в системе еще остается антифриз, который выльется прямо в салон. После этого радиатор достаётся из посадочного гнезда без всякого усилия. Желательно рассмотреть его, чтобы увидеть, где было повреждение и откуда вытекает тосол, в этом месте появляются коррозионные повреждения и видны потеки, что еще раз подтверждает то, что требуется замена радиатора печки.
Новый радиатор отопителя устанавливается на место без усилий, с этим не должно возникнуть никаких проблем. Он закрепляется саморезами, в том числе, через просверленное ранее в торпеде отверстие. При этом желательно провести ревизию краника, поскольку это еще одно слабое место системы отопления. Он должен быть полностью сухим, а его рычажок легко поворачиваться. Бардачок устанавливается на место, торпеда и снятая боковая панель прикручиваются к креплениям.
Перед тем, как заливать охлаждающую жидкость, требуется проверить, затянута ли пробка на блоке цилиндров, чтобы охлаждающая жидкость не выливалась. Свежий тосол заливается до уровня в расширительный бачок, если в процессе работы уровень упадет, то его придется долить.
Для проведения испытаний нужно завести двигатель и, подождав, пока он прогреется, включить печку. Она должна хорошо греть в разных режимах, а салон оставаться сухим, без пятен выливающегося антифриза с характерным запахом. Первое время рекомендуется периодически поглядывать на пол, чтобы убедиться, что все соединения герметичны, а новый радиатор не бракованный.
Видео: Замена радиатора печки БЕЗ СНЯТИЯ ТОРПЕДЫ
Замена
Теперь переходим непосредственно к процедуре замены. Вам нужно разобраться в том, как снять агрегат, чтобы потом на его место установить новый радиатор отопителя.
Демонтажные работы
Если следовать по определенному алгоритму, тогда работа без особых проблем будет выполнена даже без внушительного опыта и серьезных навыков в подобном деле.
https://youtube.com/watch?v=GcNZ7y50KQ4
Для начала слейте из системы охлаждения двигателя жидкость. Для этого внизу радиатора предусмотрена специальная пробка.
Чтобы не обжечься в процессе сливания ОЖ, рекомендуется дать двигателю некоторое время на остывание. Делать это следует, если вы только заехали в гараж.
Печка располагается справа на передней консоли. В связи с этим придется выполнить демонтаж данного узла.
Обязательно сперва отключите минусовую клемму от аккумуляторной батареи
Так вы сумеете избежать коротких замыканий и перегорания проводки.
Теперь отсоединяем крепежные винты, удерживающие консоль на кузове.
Здесь важно действовать максимально аккуратно, не нарушать последовательность работ.
Перед снятием убедитесь, что все винты откручены, иначе вы рискуете попросту сломать пластиковый элемент.
Чтобы работа проходила удобно для вас, рекомендуем позаботиться о качественном освещении. Помимо основного света в гараже, также возьмите переноску или воспользуйтесь налобным фонариком.
Есть достаточно простая инструкция по демонтажу печки
Для этого снимите бардачок, открутите крепежные винты, отодвиньте консоль справа на достаточное расстояние, чтобы можно было работать. Только не забудьте зафиксировать консоль, иначе она будет постоянно мешать, возвращаясь на исходное место.
Снятый бардачок
- Подготовьте емкость, куда будет сливаться остаток охлаждающей жидкости. Теперь отключаем резиновые патрубки, которые выходят от радиатора. Настоятельно рекомендуем следить, чтобы тосол или антифриз не попали на обивку вашего салона.
- После этого корпус печки разбирается, в результате чего вы можете добраться до радиатора, достав его со своего посадочного места.
- Перед обратной сборкой обязательно убедитесь, что в печке отсутствуют щели, корпус не имеет механических повреждений, следов деформации. При их наличии замена радиатора результата желаемого не даст.
Подручный стопор для консоли
Если вы в зимний период времени проводите работу, обратите внимание, не издает ли вентилятор вашего отопителя при запуске свист или звук, похожий на скрип. Это свидетельствует о том, что износились втулки электрического двигателя
Они подлежат обязательной замене.
Работу по сборке узла с уже новым радиатором выполняйте в обратной последовательности.
Следите, чтобы все крепежи, предусмотренные заводом, оказались на своих местах. Если после сборки остались якобы лишние детали, придется демонтировать все заново и искать, откуда выпала эта деталь.
После сборки выполните заливку новой охлаждающей жидкости и проверьте отопитель на предмет правильной работы. Двигатель прогревается до рабочей температуры. Так вы поймете, ушла ли проблема, либо печка не хочет работать по другим причинам.
https://youtube.com/watch?v=JYC8ijuYJdg
При установке нового элемента постарайтесь аккуратно усадить его на свое место
Крайне важно не повредить ребра и не допустить их загибания.. Причину придется устранять, хотите вы того или нет
Вряд ли вас привлекает перспектива ездить зимой при одинаковой температуре, что внутри салона, что на улице
Причину придется устранять, хотите вы того или нет. Вряд ли вас привлекает перспектива ездить зимой при одинаковой температуре, что внутри салона, что на улице.
Загрузка …
Пошаговая инструкция
- Открутите два передних болта крепления защиты двигателя, чтобы получить доступ к болту для слива охлаждающей жидкости. Болты под головку на тринадцать.
Ослабьте болт для слива охлаждающей жидкости на БЦ.
Подставьте емкость для сбора ОЖ и полностью выкрутите болт. Болт под головку на тринадцать. Чтобы жидкость сливалась быстрее нужно открыть заливную горловину расширительного бачка.
Открутите крепящие винты и снимите пластиковые накладки справа и слева центральной консоли. Винты под крестовую отвертку.
С правой стороны открутите болт крепления передней панели.
Открутите крепящие болты передней панели справа и слева. Болты под головку на десять.
Отведите переднюю панель в сторону и подоприте снизу, чтобы зафиксировать. Панель нужно отвести так, чтобы получить хороший доступ к патрубкам радиатора.
Крестовой отверткой открутите четыре винта крепления радиатора печки. Доступ к двум верхним винтам ограничен, для того чтобы их открутить понадобиться маленькая крестовая отвертка.
Ослабьте два хомута крепления патрубков приходящих на радиатор. Хомуты можно распустить крестообразной отверткой или головкой на восемь.
Подставьте емкость для сбора ОЖ и снимите патрубки с радиатора.
Демонтируйте радиатор печки из посадочного места.
Очистите посадочное место и установите радиатор.
Смажьте пластиковые выходные трубки радиатора герметизирующим составом и оденьте патрубки.
Зафиксируйте патрубки хомутами и закрепите радиатор четырьмя винтами.
Сколько данный ремонт стоит в сервисе?
При должной сноровке провести демонтаж старого элемента отопления можно самому, даже без снятия консоли. Понятно, что процедуру гораздо легче проводить при снятой консоли, но при недостатке времени провернуть замену можно и так. Для работы не нужна яма или подъемник, но в холодные дни заниматься ремонтом не стоит. При отсутствии условий лучше обратиться за квалифицированной помощью к мастерам в сервис. Цена за эту работу, в зависимости от региона, стартует от 1500 тысяч рублей и выше. За ремонт поломки на ВАЗ такая цена довольно велика, но она обусловлена трудным доступом к заменяемому элементу.
