Меняем передние стойки на ВАЗ-2112 своими руками: видео внутри

Замена поломанной пружины

Для замены пружины (которая также не подлежит ремонту) нужно снять амортизатор, отсоединить её от штанги поперечной устойчивости. После этого нужно ослабить винты нижнего рычага, после этого он поддомкрачивается, далее с помощью специального съёмника извлекаем палец шаровой.

Теперь можно медленно отпускать домкрат, вследствие этого пружина ослабляется и легко извлекается из чашки.

Внимание! Новую пружину можно поставить в опорную чашу, только предварительно стянув её специальной стяжкой. После этого точно так же поджимают нижний рычаг, тогда его шаровая опора вошла в поворотный кулак

Затем можно освободить пружину от стяжки. Показана схема сжатия пружины с помощью стяжки

После этого точно так же поджимают нижний рычаг, тогда его шаровая опора вошла в поворотный кулак. Затем можно освободить пружину от стяжки . Показана схема сжатия пружины с помощью стяжки.

В заключение нужно сказать, что следить за исправностью подвески вполне по силам и начинающему автомобилисту, главное, чтобы в его распоряжении была эстакада или яма.

Подвеска любого автомобиля состоит из множества различных деталей, на которые возложены различные функции. Одной из таковых деталей является шаровая опора, представляющая собой соединительную часть, за счет которой происходит поворот передних колес в разных направлениях. При неисправности детали могут возникнуть серьезные последствия, поэтому разберемся, как проверить шаровую опору ВАЗ 2107, и что для этого может понадобиться.

Какие передние стойки лучше поставить?

Существуют разные виды стоек: газовые, масляные и газомасляные. Все они отличаются устройством и ценой. С устанавливают масляные элементы. Они наиболее комфортные и обеспечивают высокую плавность хода. Однако такой автомобиль имеет не самую лучшую управляемость. Для тех, кто хочет большей манёвренности и устойчивости на дороге, подойдут спортивные стойки «Каяба». Они относятся к газонаполненным и отличаются высокой жесткостью. Какова на эти передние стойки ВАЗ-2110 цена? Комплект можно приобрести за 5-5,5 тысячи рублей. Также этот производитель делает и масляные стойки. Их стоимость порядка 4 тысяч рублей.

Еще один производитель спортивных стоек – «Кони». Имеют достаточно положительные отзывы. Но это самые дорогие передние стойки на ВАЗ-2110. Цена за комплект составляет 7-9 тысяч рублей. Что касается других производителей, автомобилисты хорошо отзываются о таких:

Про эти стойки мы поговорим отдельно. Данный продукт делается в Самаре. Пользуется высокой популярностью у автомобилистов.

Составляющие и неисправности подвеска

1 – растяжка рычага подвески2 – штанга стабилизатора поперечной устойчивости3 – рычаг подвески

К кузову автомобиля, а именно к стойке брызговика верхняя опора прикреплена 3-мя гайками. Благодаря тому, что опора довольно эластична – стойка может, во время хода подвески, качаться. Это хорошо тем, что гасятся колебания кузова. А подшипник установленный в нее делает возможным поворот стойки аналогично повороту колес.

Внутри корпуса стойки установлен гидравлический амортизатор, если он выйдет из строя, его можно заменить.

Поворотный кулак 19 соединен с рычагом 23 посредством шаровой опоры 1. Крепится опора 2-мя болтами, при их откручивании стоит их обстучать и побрызгать WD-40, так как при сильном нажиме они часто ломаются.

Тяговые и тормозные силы принимают продольные растяжки, которые сайлент-блоками соединяются с балкой и нижними рычагами.

(голосов: 3, в среднем: 5,00 из 5)

Основной деталью передней подвески является амортизатор, с французского его название переводится, как «ослаблять» или «смягчать», что отражает главную задачу данного элемента – обеспечение устойчивости автомобиля и его управляемости, уменьшение подрессоренных и неподрессоренных масс авто, помощь в плавном ходе машины и обеспечение безотрывной езды колес от дороги.

Верхняя опора амортизаторной стойки закреплена тремя самоконтрящимися гайками к кузову — через стойку брызговика. Такое крепление стойки получается эластичным и дает возможность раскачиваться ей при езде, гася тем самым высокочастотные колебания кузова авто. Поворот машины при повороте колес обеспечивает подшипник, запрессованный в стойке. В ней же находится и амортизатор.

При необходимости замены амортизатора его можно поменять полностью, а можно – частично — сменив лишь картридж в корпусе амортизационной стойки

Во втором случае при покупке картриджа нужно обязательно обратить внимание на то, чтобы он был предназначен именно для ВАЗ 2110. Так как, к примеру, его аналог для ВАЗ 2108 внешне хоть и очень схож с последним, по размеру все же несколько отличается (на ВАЗ 2110 картридж короче)

Но вернемся к нашей подвеске.

ПОДРОБНОСТИ: ВАЗ 2104: цена ВАЗ 2104, технические характеристики ВАЗ 2104, фото, отзывы, видео

Снизу к ее рычагу закреплен поворотный кулак при помощи шаровой опоры (она, кстати, довольно часто в отечественных автомобилях выходит из строя), позволяющей поворачивать колеса. Сама опора закреплена двумя болтами, забитыми наглухо. Эти болты также довольно часто ломаются (при замене шаровой опоры), поэтому при необходимости откручивания болтов лучше перед этим обстучать их головки.

1. Ослабление болтов, крепящих поперечный стабилизатор к кузову штанги.
2. Поломка пружины.
3. Необходимость балансировки колес.
4. Разрушился буфер хода сжатия.
5. Сильно износилась шаровая опора нижнего рычага или сам этот рычаг.
6. Разрушилась или сильно осела резиновая деталь опоры амортизационной стойки.
7. Износились шарниры рычага, растяжки или стойка.
8. Необходима замена резиновых подушек растяжек или штанги.
9. Ослабло крепление верхней опоры к кузову.

Инструмент для замены передней стойки

Для того, чтобы работы прошли успешно и быстро, необходимо подготовить некоторые инструменты:

• Набор ключей или торцевых головок с диаметром от «10» до «27».
• Вороток.
• Домкрат.
• Противооткатные упоры.
• Смазка WD-40.

  Когда инструмент готов, можно приступать к работе.

Подготовительные работы

Перед тем как приступить непосредственно к работе, необходимо подготовить рабочее место и автомобиль.

• Первым делом ставим автомобиль на ровную поверхность.
• Под задние колёса для наибольшей надёжности ставим противооткатные упоры.
• Срываем все болты крепления передних колёс.

  Сорванные гайки потом проще открутить.

Рекомендуем: Настройка карбюратора ваз 2105

Пошаговый процесс замены передних стоек

Если у вас вышла из строя только одна стойка, менять вам придётся всё равно пару, так, что очередность выполнения работ не имеет значения.

1. Первым делом поднимаем капот и при помощи специального устройства для фиксации штока и ключа на «19» зацепляем гайку крепления опоры к стойке и проворачиваем её. Когда крепление ослабнет, выкручивать до конца его не следует.

   При демонтаже гайки необходимо использовать специальный ключ.

   Подобный ключ легко найти в магазинах.

2. При помощи ключа на «13» выкручиваем 3 болта, которые расположены на верхнем стакане.

   Болты отмечены стрелками.

3. Далее, домкратом производим вывешивание колеса и фиксируем её в таком положении.

   Процесс пошёл! Помним о безопасности. Задние колёса застопорены ручником, а лучше брусками

4. Тормозной шланг, который закреплен на самом кулаке стойки, снимаем с места фиксации и убираем в любую сторону.
5. Осматриваем все соединения, в том числе рулевой наконечник, поворотный кулак и саму стойку на наличие следов коррозии, лучше всего обработать эти места смазкой. Это делается для того, чтобы все закисшие детали легко можно было сорвать.
6. Погодя небольшое количество времени, пока смазка проникнет во все глубокие места, можно продолжать работу.
7. Отсоединив шплинт и открутив гайку от рулевого наконечника при помощи монтировки и молотка убираем его с места фиксации.

   Когда тяги приоткручены, гайки оставьте на местах.

8. Используя головки на «17» и «19» начинаем откручивать два болта которые крепят стойку к поворотному кулаку.

   Болты отмечены стрелками.

9. Когда гайки выкручены, может возникнуть неполадки с дальнейшим демонтажом основных болтов. Так как они сильно прикипают, возможно понадобится излишнее влияние на них смазки, либо жидкого ключа. Для того, чтобы выбить их из своих посадочных мест можно использовать болт диаметром меньше.
10. Если все крепящие элементы выкручены, осталось полностью выкрутить все три болта которые расположены на верхней чашке.
11. Пока стойка не разъединена с поворотным кулаком, не следует до конца отворачивать один из трёх болтов на чашке. И вывёртываем её полностью лишь тогда, когда стойка находится в руках и полностью под контролем.

    Стойка извлечена. Проводим визуальный осмотр рулевого наконечника и шаровой опоры

12. Разбирать стойки следует первым делом начиная со стяжек. Стягивать пружины следует аккуратно, исключая возможностей их срыва.

    Стягивать пружины необходимо до того момента, пока они не освободят верхнюю чашку.

13. Если стойка больше не упирается об опору — это будет обозначать, что она уже и та достаточно находится в напряжении.
14. Сейчас уже можно демонтировать гайку крепления опоры и соответственно саму опору.
15. Когда опора демонтирована, снимаем саму пружину.
16. Сейчас остаётся снять лишь пыльник и отбойник со штока стойки. (Хотя можно этого и не делать если все запчасти будут новые).

    Порядок работ в иллюстрации.

На этом этапе работы по разборке передней стойки ВАЗ-2112 можно считать законченной.

Порядок работ по сборке

Первым делом на новую стойку производим монтаж пыльника и отбойника. Монтаж производим в обратном порядке снятию.
Если вы планируете установить шумоизоляторы, то монтируем их.
Шумоизоляторы готовы к установке

Одеваем пружину

Обратите внимание, что основная её часть, должна точно попасть в специальное углубление, расположенное на патроне стойки.
Воспользовавшись новой опорой и опорным подшипником необходимо зафиксировать её на самом штоке, при помощи гайки.
Следите за тем, чтобы часть пружины сверху была обязательно на месте её фиксации и при этом не было никаких перекосов и скосов.
Когда всё продиагностировано, можно снять все стяжки и приступать к её монтажу на автомобиль.
Примеряемся, любуемся и устанавливаем

Дальше, все работы выполняем в точно обратной последовательности, начиная с гаек стакана в подкапотном пространстве.
При фиксации стойки на поворотный кулак лучше всего использовать новые болты тем же диаметром с абсолютно новыми гайками.

Лучшие масляные стойки для ВАЗ

Обычные масляные модели отличаются простотой конструкции, доступной ценой и высокой прочностью. Ресурс большинства вариантов превышает 60 тыс км. Они также удобны и легко гасят неровности на кочках. Из недостатков этих изделий: для вытягивания стержня нужны пружины и склонность к нагреву, при котором ухудшаются характеристики. Если выбирать, какие стойки лучше поставить на ВАЗ по соотношению цена-качество, то у аналогов масло обычно выигрывает.

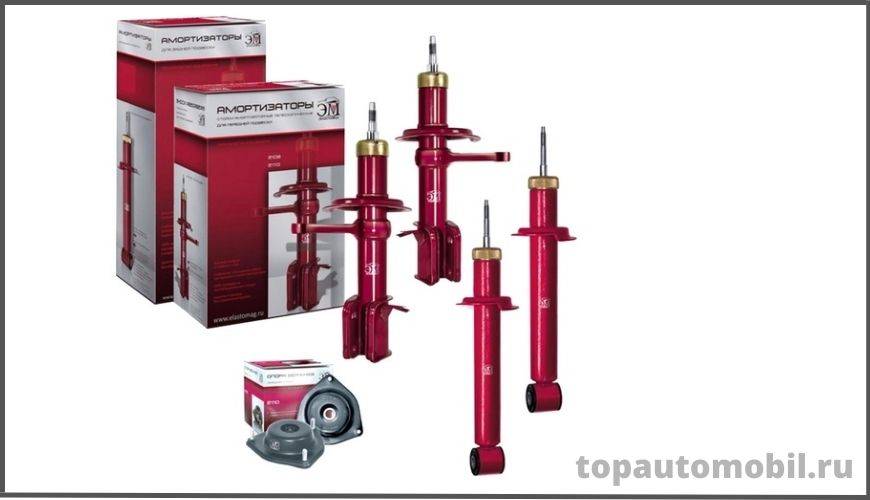

ЭластоМаг ВАЗ 2108

Стойки «ElastoMag» имеют хорошее качество всех своих компонентов, так как соответствуют международному стандарту ISO9001. Они отличаются высокой износостойкостью даже при движении по некачественной дороге и выдерживают до 50 тыс км и более. Производитель гарантирует полгода исправной работы вне зависимости от пробега. Изделия достаточно плотные, комфортность передвижения и управляемость особо не страдают даже под нагрузкой. Плавность хода у модели средняя, ​​идеальна как для города, так и для дальних поездок. Амортизаторы адаптированы для установки на ВАЗ 2108, 2109, 210999, 2113, 2114, 2115.

ЭластоМаг ВАЗ 2108 Мне нравитсяНе нравится

Преимущества:

• Стебель не бьет
• Улучшить качество вождения
• Сбалансированная плавность хода при движении на разных скоростях
• Поднимите автомобиль на 2 см
• Доступная цена — 3800 рублей за пару.

Минусы:

Однако они не всегда переносят сильные удары, как и любая другая поза.

Эти амортизаторы часто устанавливаются в качестве родных стоек при сборке ВАЗ, так как они подходят для российских дорог и обеспечивают комфорт при вождении.

БелМаг ВАЗ 2108-09

В ассортименте компании представлены передние и задние гидростойки для автомобилей ВАЗ и ГАЗ. Они пользуются повышенным спросом из-за хорошей надежности и долговечности. Амортизаторы чрезвычайно мягкие, хорошо переносят проезд по неровностям, грунтовке, выбоинам и т д., однако при разгоне по асфальту это создает небольшой крен. Изделия подходят для движения со скоростью до 100 км/ч, выше которой возникает некоторый дискомфорт, особенно при маневрировании.

БелМаг ВАЗ 2108-09 Мне нравитсяНе нравится

Преимущества:

• Прочность при езде по бездорожью
• Прочность со значительным запасом
• Плавность хода при движении по неровностям
• Доступная цена – около 2000 рублей за штуку
• Демпфирующая жидкость с постоянными кинематическими свойствами при изменении температуры.

Минусы:

Не очень уверенное поведение на высокой скорости.

Из-за кренов кузова при разгоне до 100 км/ч процесс вождения усложняется, так как необходимо гасить колебания руля. Такие багажники больше подходят для вальяжной манеры вождения или частой езды по бездорожью.

СС20 SS20 ВАЗ Нива 2121, 21213

Если выбирать, какие задние багажники лучше на ВАЗ Нива, то уместно отдать предпочтение модели СС20. Они отличаются от обычных устройств более высоким сопротивлением отскоку, большими размерами корпуса и штока. Благодаря большему объему масла амортизаторы устойчивы к перегреву и последующему ухудшению своих характеристик, что часто происходит при движении по ухабистой дороге. В зависимости от комплектации они относятся к категории «Стандарт». Серия Comfort-Optima имеет более высокое усилие клапана отбоя, что устраняет его раскачивание, но не вызывает подпрыгивания передней или задней части кузова.

СС20 SS20 ВАЗ Нива 2121, 21213 Мне нравитсяНе нравится1

Преимущества:

• Небольшие нагрузки на клапанную систему и высокий срок службы
• Поршни с хорошей герметичностью и стабильными демпфирующими характеристиками
• Удачная конструкция нижнего сайлентблока: надежнее и лучше по демпфирующей способности
• Уменьшает проседание автомобиля под нагрузкой
• Рабочие температуры находятся в диапазоне от -42˚ до +50˚С
• Гарантия один год вне зависимости от пробега
• Бесшумная работа в течение всего периода использования.

Минусы:

Цена может быть ниже.

Это сбалансированные рамы, подходящие для перевозки грузов, скоростных поездок и езды по бездорожью. Кроме того, эта модель универсальна, она поддерживает низкие и высокие температуры без ущерба для производительности.

Замена подшипника и буфера верхней опоры телескопической стойки Ваз 2110 Лада

1. Руководства по ремонту
2. Руководство по ремонту ВАЗ 2110 (Лада) 1996+ г.в.
3. Замена подшипника и буфера верхней опоры телескопической стойки

ПОРЯДОК ВЫПОЛНЕНИЯ

↓ Комментарии ↓ 1. Общие данные 1.0 Общие данные 1.1. Технические характеристики автомобилей 2. Двигатель 2.0 Двигатель 2.1 Возможные неисправности двигателя. 2.2 Замена охлаждающей жидкости 2.3 Замена масла в двигателе и масляного фильтра 2.4. Установка поршня первого цилиндра в положение ВМТ такта сжатия 2.5 Замена ремня привода распределительного вала и натяжного ролика 2.6 Регулировка натяжения ремня привода распределительного вала 2.7 Снятие, дефектовка и установка маховика 2.8. Замена деталей уплотнения двигателя 2.9 Головка блока цилиндров 2.10 Притирка клапанов 2.11 Регулировка зазоров в приводе клапанов 2.12 Снятие и установка двигателя 2.13. Ремонт двигателя 2.14. Система смазки 2.15. Система охлаждения 2.16. Система выпуска отработавших газов 2.18. Особенности ремонта двигателя ВАЗ-2112 3. Трансмиссия 3.0 Трансмиссия 3.1. Сцепление 3.2. Коробка передач 3.3. Приводы передних колес 4. Ходовая часть 4.0 Ходовая часть 4.1. Проверка технического состояния деталей подвески на автомобиле 4.2. Задняя подвеска 5. Рулевое управление 5.0 Рулевое управление 5.1 Осмотр и проверка рулевого управления на автомобиле 5.2. Рулевая колонка 5.4. Рулевой механизм 5.5 Возможные неисправности рулевого управления. 6. Тормозная система 6.0 Тормозная система 6.1. Вакуумный усилитель 6.2. Главный тормозной цилиндр 6.3. Регулятор давления 6.4. Тормозные шланги и трубки 6.5 Прокачка тормозной системы 6.6 Замена тормозной жидкости 6.7. Тормозные механизмы передних колес 6.8. Тормозные механизмы задних колес 6.9. Стояночный тормоз 6.10 Возможные неисправности тормозной системы. 7. Электрооборудование 7.0 Электрооборудование 7.1. Монтажный блок 7.2. Генератор 7.3. Стартер 7.4. Выключатель (замок) зажигания 7.5. Проверка и замена свечей зажигания 7.6. Комплексная система управления двигателем (система впрыска топлива) 7.7. Бесконтактная система зажигания 7.8. Освещение, световая и звуковая сигнализация 7.9. Стеклоочиститель 7.10 Замена электродвигателя вентилятора радиатора системы охлаждения 7.11. Электродвигатель отопителя 7.12. Прикуриватель 7.13. Комбинация приборов 7.14 Проверка блока управления электромагнитным клапаном карбюратора 7.15 Возможные неисправности блока управления ЭПХХ. 7.16 Схема электрооборудования автомобиля ВАЗ-21102 7.17 Схема электрооборудования автомобиля с карбюраторным двигателем 2110 7.18 Схема управления двигателем 2111 (конт. М1.5.4) 7.19 Схема управления двигателем 2111 (конт. МР7.0) 7.20 Схема управления двигателями 2111 и 2112 (конт. М1.5.4N, «Январь-5.1») 8. Кузов 8.0 Кузов 8.1 Возможные неисправности кузова. 8.2. Замена буферов 8.3 Снятие и установка облицовки радиатора 8.4 Снятие и установка локаря 8.5 Снятие и установка крыла 8.6. Капот 8.7 Снятие и установка обивок, облицовки и накладки рамы ветрового стекла 8.8. Крышка багажника 8.9. Боковые двери 8.10 Снятие и установка переднего сиденья 8.11 Снятие и установка верхней и нижней облицовки туннеля пола 8.12. Ремни безопасности 8.13. Зеркала заднего вида 8.14. Панель приборов 8.15. Отопитель 8.16 Антикоррозионные составы для обработки кузова 8.17. Особенности ремонта кузовов моделей 2111 и 2112 8.18. Уход за кузовом 9. Приложения 9.0 Приложения 9.1 Горючесмазочные материалы и эксплуатационные жидкости 9.2 Основные данные для регулировок и контроля 9.3 Заправочные объемы 9.4 Лампы, применяемые в автомобиле

Замена передних стоек, пружин и опор на ВАЗ 2114-2115

Передние стойки на автомобилях ВАЗ 2114-2115 изнашиваются гораздо быстрее чем задние и связано это с тем, что на переднюю часть автомобиля приходится большая нагрузка, так как основные агрегаты находятся именно там. Если амортизаторы потекли, или начали сильно пробивать на ямах, то в таком случае лучше всего будет их полная замена. Многие привыкли обращаться с такими проблемами в СТО, хотя если немного постараться, то можно все это сделать своими силами. Главное, чтобы под рукой были все необходимые инструменты и приспособления. Ниже приведен подробный перечень всего:

• стяжки пружин
• съемник шаровых опор или рулевых наконечников
• плоскогубцы
• молоток
• ключи на 13 и 19 а также аналогичные головки
• вороток и трещоточная рукоятка
• пробой

Рекомендую сначала ознакомиться с роликом, который будет представлен ниже, а затем почитать и мой фото отчет о проделанной работе.

Видео по замене передних стоек на автомобилях Лада Самара — ВАЗ 2114, 2113 и 2115

Если видео по какой-либо причине посмотреть не удалось, то можно ознакомиться с пошаговой инструкцией с фото материалами. Там тоже все наглядно описано и понятно, так, что разобраться можно даже новичку.

Руководство по самостоятельной замене стоек передней подвески на ВАЗ 2114 — 2115

Первым делом необходимо поставить автомобиля на ручной тормоз, сорвать болты крепления переднего колеса и поднять машину домкратом. Затем окончательно снять колесо и можно приступать к выполнению этого ремонта ходовой на ВАЗ 2114-2115.

Для начала необходимо освободить стойку от крепления с рулевым наконечником. Об этом читайте более подробно в статье о Замене наконечников рулевых тяг. После того, как справились с этой задачей, откручиваем две гайки крепления стойки к рычагу снизу, как это наглядно показано на фото ниже:

И пробуем вытаскивать болты с обратной стороны руками. Если этого сделать не получается из-за приржавевших соединений, то можно воспользоваться пробоем или деревянным бруском, выбивая болты молотком:

Когда болты выскочили наружу, то стойку можно отвести в сторону, тем самым разъединив ее с рычагом:

Теперь открываем капот и отворачиваем три гайки крепления передней опоры к стакану кузова ВАЗ 2114-2115. Наглядно это представлено на приведенном снимке внизу:

Когда будете отворачивать последнюю гайку, придерживайте стойку снизу, чтобы она не упала. Затем можно без особых проблем вынимать ее:

Вот и снят весь модуль передней подвески. Чтобы его разобрать, нам понадобятся стяжки пружин и специальный ключ для откручивания центральной гайки сверху опоры. Первым делом необходимо ослабить верхнюю гайку, удерживая шток от проворачивания:

До конца ни в коем случае не отпускайте, иначе можно получить пружиной по лбу, или еще по чему-нибудь. Стяните пружины при помощи специальных приспособлений

И только потом откручивайте гайку до конца, и снимайте верхнюю чашку опоры:

Затем можно приступать к снятию самой опоры:

А затем и пружины:

Теперь остается снять резиновый пыльник, буферы сжатия и можно приступать к выполнению замены всех необходимых деталей передней подвески: опорных подшипников, опор, стоек или пружин. Весь процесс сборки проход в строго обратной последовательности и не занимает много времени. При установке модуля на автомобиль не исключено, что придется немного повозиться, чтобы снизу совпали отверстия в самом корпусе стойки и рычаге. Но при наличии монтировки справиться вполне можно самостоятельно!

Цены комплектующих примерно следующие (для примера я назову от производителя SS20):

Что касается остальных деталей, таких как буферы сжатия и пыльники, то в общей сложности потратите еще около 1 тысячи рублей. Конечно, эффект после установки не заводской подвески просто радует. В общем, как-нибудь отпишусь в следующих статьях об этом.

Уязвимое место – резинки

Их на подвеске довольно много, и они быстро изнашиваются от негативных дорожных условий.

В первую очередь это пыльники, называемые еще чехлами. Они представляют собой резиновые чулки, защищающие шаровые от грязи, воды и пыли. Если они порваны или растрескались, без замены вам скоро грозит поломка шарнира – а это совсем другие объемы работ и масса потраченных денег.

Следующим пунктом идут резиновые втулки, которые гасят жесткие удары, не давая вибрации передаваться на кузов авто. Они есть и на тягах рычагов, и на проушинах амортизаторов.

Замена всех резинок – дело быстрое, копеечное и доступное даже автолюбителю-новичку. Благодаря ей можно избежать куда более тяжелых ремонтов.

Замена опорных подшипников без снятия стоек на Лада Гранта

Здравствуйте. Ремонт ходовой части, пожалуй, самая частая работа, которой приходится заниматься автовладельцу, точнее будет сказать «нашему» автовладельцу. Эти постоянные стуки и скрипы, кажется невозможно полностью «победить», и после того как в порядок приводится одно из строя выходит другое. В общем-то это и не странно, учитывая состояние дорог в России. Постоянные нагрузки и езда по неровной дороге сказываются на ходовой части самым неблагоприятным образом. В принципе, винить одни дороги было бы, наверное, неправильно, часть проблемы безусловно лежит на конструкторах АвтоВАЗа, которые несмотря на проблемы с дорогами продолжают выпускать автомобили с хлипкой подвеской и ходовой. Ну, хватит, я думаю, разглагольствовать, нужно дело делать.

Сегодня, дорогие читатели ВАЗ Ремонт, вы узнаете о том, как заменить опорные подшипники на Лада Гранта, причем не просто заменить, а заменить, не снимая стойки. Интересно как? Тогда продолжаем чтение.

Сразу скажу, что перед тем как заменить опорные подшипники, необходимо удостовериться в том, что они действительно неисправны. О том, как проверить опорные подшипники, читаем здесь.

Те, кто хоть раз сталкивался с необходимостью замены опорных подшипников знают, что для выполнения этой работы необходимо снимать стойки вместе с пружинами, что безусловно усложняет задачу. Однако, как вы знаете, лень порой творит чудеса, кроме того, что она является «двигателем прогресса», она еще и нередко позволяет облегчить себе жизнь. Данный фотоотчет наглядно продемонстрирует вам, как заменить опорные подшипники, не снимая стойки и вы сможете убедиться, что порою лень способна творить чудеса :-). Шутка!

Для работы необходимо иметь:

• Набор ключей на: «13, 14, 17, 22»;
• Шестигранник (для того чтобы зафиксировать шток от прокручивания);
• Два домкрата или подпорки под машину;
• Специальные стяжки пружин;
• Собственно, сами опорные подшипники.

Как снять и заменить своими руками, можно ли сверху?

Подошли к самому интересному – как снять? Знаете, тут сразу хочется ответить всем тем кто пытается сменить его сверху – РЕБЯТА, это нереально! Его запирает кузов автомобиля (если хотите передние «стаканы» стоек), именно в них он упирается и снять – заменить его сверху нереально, только снизу.

НУ что же поехали, буду рассказывать подробно по пунктам:

• Для начала нужно понять, что нам нужно снять переднюю стоку полностью. Для этого поднимаем машину, переднюю часть. Снимаем колесо.
• Нам нужно отсоединить все вспомогательные крепления от стойки, это могут быть крепление к суппорту, крепление стойки стабилизатора, крепление датчика ABS и тормозных шлангов.

С верхней части (из под капота) откручиваем три гайки – вытаскиваем стойку амортизатора.

Теперь нам нужно «стянуть» пружину, потому как она часто упирается в сам подшипник, то есть он является верхней упорной чашкой.

Затем нам нужно открутить гайку от стойки (та, которая крепит подшипник и шток амортизатора). Это проблема, потому как если крутить гайку, то она будет вращаться вместе со штоком. Для таких работ нужен специальный ключ, либо головку и биту обычно применяется T Головку крутим газовым ключом, а биту фиксируем держателем.

После этого опорный подшипник будет снят, теперь можно заменить. Далее повторяем процесс в обратном порядке.

Наверное, инструкция немного непонятна, поэтому смотрим видео версию.

Вот так вот снять и заменить «опорник», думаю объяснил доступно. Читайте наш АВТОБЛОГ, будет еще много полезных статей и видео.

Передние опорные стойки, а также опорные подшипники постоянно подвергаются серьезным нагрузкам, особенно во время движения автомобиля по неровной дороге или пересеченной местности. Своевременная замена опорных подшипников позволяет предотвратить полный выход из строя всей ходовой части, и необходимость ее капитального ремонта.

Как вы знаете, неисправная ходовая часть чревата потерей управляемости, следовательно есть угроза безопасности жизни водителя и остальных участников движения.

В этой статье я расскажу о том, как заменить опорный подшипник передней стойки на ВАЗ 2110

своими руками без необходимости проведения развал-схождения. Замена опорного подшипника будет произведена без откручивания развальных болтов, это позволит нам избежать необходимости регулировать развал-схождение.

Перед тем как заменить опорный подшипник ВАЗ 2110 вам нужно позаботиться об инструментарии. Для выполнения этой работы вам потребуется:

1. Стяжка для пружин, специальное приспособление для откручивания гаек стоек.
2. Съемник рулевого наконечника.
3. Стандартный набор ключей.
4. Домкрат, молоток, монтажка.
5. Помощник (желательно).
6. Новый опорный подшипник.

Основные неисправности

При выходе опорного подшипника из строя в передней части автомобиля в районе стоек появляется стук, напоминающий глухие удары. Чаще всего такие симптомы наблюдаются при езде по неровностям.

Стук сигнализирует о том, что подшипник перестал справляться со своими обязанностями вследствие нарушения своей целостности. Это вызвано разрушением его конструкции из-за:

• превышения рекомендованного ресурса;
• чрезмерных динамических нагрузок;
• попадания внутрь подшипника грязи и влаги.

Однако стук в районе стоек может иметь и другие причины. Чтобы проверить опорники, и убедиться, что стучат именно они, поднимите капот автомобиля, снимите крышку предполагаемого «стакана», и положите ладонь на верхнюю опору амортизатора.

Раскачайте машину вверх-вниз. Если при этом вы услышите тот же стук, а рукой почувствуете соответствующую ему вибрацию, не откладывая замените подшипник.

Устройство передней подвески

Передняя подвеска независимая, с телескопическими поворотными стойками, поперечными рычагами, продольными растяжками рычагов и стабилизатором поперечной устойчивости.

Передняя подвеска:

1 – поперечина; 2 – кронштейн поперечины; 3 – регулировочные шайбы переднего конца растяжки; 4 – продольная растяжка; 5 – телескопическая стойка; 6 – поворотный кулак; 7 – регулировочные шайбы заднего конца растяжки; 8 – шаровая опора; 9 – поперечный рычаг; 10 – стойка стабилизатора; 11 – резинометаллический шарнир; 12 – кронштейн кузова автомобиля; 13 – штанга стабилизатора; 14 – скоба подушки штанги

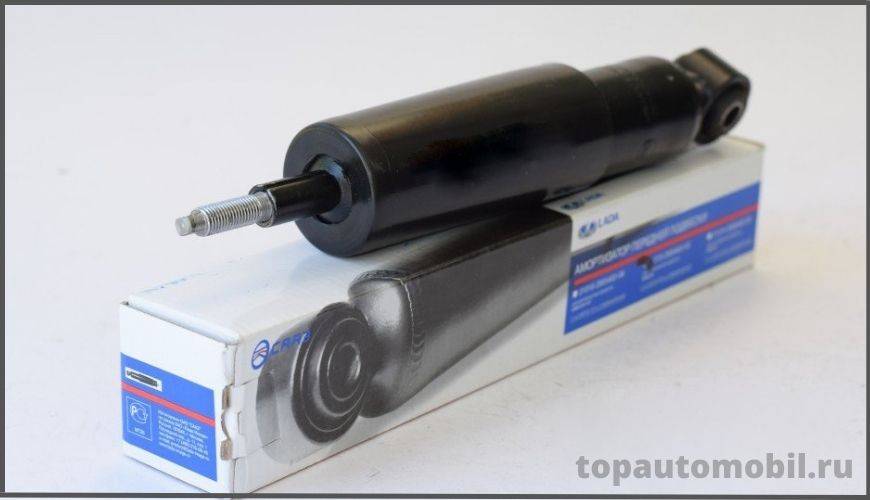

Стойка подвески состоит из корпуса, в котором установлен гидравлический телескопический амортизатор, цилиндрической пружины и верхней опоры стойки. Снаружи к корпусу стойки приварены кронштейн для крепления поворотного кулака, поворотный рычаг и нижняя опорная чашка пружины.

Цилиндрическая пружина своим нижним витком упирается на нижнюю опорную чашку, а верхним на верхнюю опорную чашку, закрепленную на штоке амортизатора. Также на штоке амортизатора установлена верхняя опора стойки, состоящая из корпуса, резиновой подушки и подшипника. Корпус опоры крепится к кузову автомобиля тремя шпильками с гайками. Подшипник позволяет штоку амортизатора поворачиваться в опоре при повороте стойки, а резиновый буфер препятствует передаче вибраций на корпус автомобиля.

Шток амортизатора защищен от грязи и пыли гофрированным кожухом. При пробое подвески ход штока ограничен буфером хода сжатия.

Поворотный рычаг стойки соединяется с рулевой тягой через шаровой палец. Изменение длины тяги при помощи ее резьбовой вставки позволяет регулировать схождение передних колес.

1 – наконечник рулевой тяги 2 – резьбовая вставка; 3 – рулевая тяга; 4 – телескопическая стойка; 5 – поворотный рычаг

Поворотный кулак крепится к кронштейну стойки двумя болтами с гайками. Верхнее отверстие кронштейна выполнено овальным, а установленный в него болт имеет эксцентриковый поясок и эксцентриковую шайбу. При повороте верхнего болта поворотный кулак перемещается по радиусу на необходимое расстояние, используя нижний болт как ось вращения. Благодаря этому изменяется угол между стойкой и кулаком, что в свою очередь позволяет регулировать развал переднего колеса.

1 – кронштейн крепления поворотного кулака; 2 – корпус стойки; 3 – верхний (эксцентриковый) болт крепления поворотного кулака; 4 – нижний болт крепления поворотного кулака; 5 – поворотный кулак

В отверстие поворотного кулака запрессован и зафиксирован двумя стопорными кольцами двухрядный шариковый подшипник. Во внутреннее кольцо подшипника запрессована ступица колеса.

Снизу поворотный кулак соединен с поперечным рычагом подвески при помощи шаровой опоры. От перемещения поперечный рычаг удерживается растяжкой, которая своим задним концом крепится через резинометаллический шарнир к рычагу, а передним – через подушку к поперечине. Изменяя количество шайб в переднем и заднем креплении растяжки можно изменять положение рычага, регулируя тем самым угол продольного наклона оси поворота.

1 – задний конец продольной растяжки; 2 – регулировочные шайбы; 3 – упорная шайба; 4 – резинометаллический шарнир; 5 – поперечный рычаг подвески

Концы стабилизатора поперечной устойчивости при помощи стоек соединены с поперечными рычагами передней подвески автомобиля. Центральная часть стабилизатора закреплена через резиновые подушки на кузове. Движение одного из рычагов через стабилизатор передается на второй. Это позволяет частично синхронизировать работу обеих сторон подвески и тем самым уменьшить раскачивание автомобиля на неровной дороге и крены в поворотах.
