Меняем передний ступичный подшипник на Форд Фьюжн своими руками

Замена переднего ступичного подшипника Форд Фьюжн, фото и видео инструкция

На ремонте у нас автомобиль Ford Fusion (Форд Фьюжн), 2007 года выпуска, на котором необходимо заменить передний правый ступичный подшипник. Покажем вам подробный фото и видео урок, как это сделать своими руками в гаражных условиях, правильно и быстро.

Диагностика ступичного подшипника своими силами

Как можно определить, что дело в ступичном подшипнике? При езде на скорости более 70 км. в час, раздаётся вой и чем быстрее вы едите, тем он сильнее, напоминаем звук самолёта. Можно при помощи домкрата вывесить колесо и раскрутить его, снаружи вы точно сможете определить источник шума. Ещё один способ, вывешенное колесо мы берём руками сверху и снизу и пробуем его покачать, при сильном люфте в ступичном подшипнике, вы услышите характерный стук (включив видео ролик ниже, есть возможность услышать звук). Правда шуметь может ещё точно таким же образом шаровая опора, поэтому проверять лучше с помощником, который будет следить за шаровой.

Замена ступичного подшипника своими руками

Для замены заранее был приобретён передний ступичный подшипник от компании SKF, номер для заказа VKBA3531. В комплекте с ним идёт магнитное кольцо ABS, новая ступичная гайки и стопорное кольцо. Оригинальный ступичный подшипник идёт в сборе со ступицей. Приступаем к работе, снимаем колесо. Предварительно на все резьбовые соединения мы наносим проникающую жидкость, после этого ждём минут 5.

Берём крепкую отвёртку и вставляем её в вентиляционное отверстие тормозного диска. Головкой на 32, длинным воротком с накинутой на него трубой для лучшего рычага, откручиваем ступичную гайку:

Головкой на 15 откручиваем гайку крепления рулевого наконечника. Теперь нам необходимо снять рулевой наконечник с поворотного кулака, для этого используем специальный съёмник:

Снимаем суппорт, для этого откручиваем два болта его скобы:

Подвешиваем суппорт, чтобы он не висел на тормозном шланге под нагрузкой. Снимаем тормозной диск и убираем его в сторону, мы получили прямой доступ к датчику ABS, откручиваем его головкой или ключом на 8:

Затем пассатижами аккуратно расшатываем и вытаскиваем датчик. Затем откручиваем болт шаровой, для этого нам понадобится бита Торкс Т50:

Теперь нам необходимо выщелкнуть палец шаровой из поворотного кулака. Это можно сделать при помощи длинного лома, один конец которого мы упираем в кузов:

Отсоединяем кулак от стойки, выкрутив и затем выбив вот этот болт крепления:

После этого вытаскиваем шрус из ступицы, откручиваем верхнее крепления стойки стабилизатора. Лёгкими ударами молотка выбиваем поворотный кулак из стойки амортизатора:

Мы сняли поворотный кулак, в сборе со ступицей. Выбиваем ступицу, для этого кладём ступицу на два бруска, берём старую головку подходящего диаметра, чтобы она вставлялась во внутрь, сверху бьём кувалдой или молотком:

На ступице осталась обойма, её нам необходимо будет снять. Способов избавиться от неё много, некоторые надрезают её болгаркой, способ достаточно опасный, так как легко можно повредить при этом саму ступицу. Можно стамеской или зубилом отбить её немного, чтобы образовалась щель:

Затем её можно стянуть двухлаповым съёмником или другими подручными средствами. Поворотный кулак и ступицу тщательно вычищаем от накопившейся там грязи.

Запрессовка нового ступичного подшипника

Новый ступичный подшипник мы будем запрессовывать магнитным кольцом вовнутрь. Каждый напрессовываем ступичный подшипник по разному, кто-то запрессовываем его в поворотный кулак, а затем в ступицу. Кто-то наоборот, вначале на ступицу, затем вместе со ступицей запрессовываем в кулак.

Перед тем как запрессовывать ступичный подшипник, необходимо смазать его поверхность тонким слоем литола или машинным маслом, чтобы он лучше заходил. Для запрессовки используем ВАЗовский инструмент для ВАЗ 21099, Гранта, Приора. Вот что у нас получилось:

Использована часть съёмника ВАЗ, болт, упорная чашка с резьбой внутри и применяется также старый ступичный подшипник, чтобы у нас совпадали обоймы, было давление на наружную обойму, а не на внутреннею. Сначала подставили подшипник, затем тихонько маленьким молоточком, его подстукал, чтобы он сел на место без перекосов. Потом собрал эту конструкцию и начал давить. Запрессовываем его до упора в буртик.

Продолжаем запрессовку, теперь мы будем прессовать ступицу в подшипник, который уже в кулаке. Опять для этого собираем полезную ВАЗовскую приспособу, вот так это выглядит:

В ролике есть подробное описание процесса. Собираем всё в обратной последовательности.

Резервное видео как заменить передний ступичный подшипник в Ford Fusion:

Обнаружение причин и признаков неисправности подшипника на Фюжн

Я лично делаю это так, и вам советую.

1.После продолжительного движения автомобиля, приложите аккуратно ладонь к ступице. Если она горячая, то это первый признак выхода из строя подшипника.

2.Сядьте за руль авто, наберите скорость до 40 км/ч, откройте все окна и внимательно прислушайтесь. Если кроме шума колес по дороге, вы услышите скрежет, свист, вой то — это, то же указывает на проблему с деталью.

3.Набирайте большую скорость движения. Звук усиливается и периодически пропадает, а потом с новой силой появляется – указывает на проблему в ступице.

4.При движении появляется вибрация в салоне. Особенно в задней части.

На всякий случай поднимите домкратом автомобиль и вручную прокрутите колесо. Услышите характерный треск.

Значит, стопроцентно нужна замена детали.

Вы определились – поломка имеется, нужен ремонт.

И ремонт желаете сделать своими руками.

Для того, что это все сделать, нужно подготовиться, прежде чем начать ремонт.

Обратите внимание

Некоторые автолюбители для запрессовки ступицы используют молоток или кувалду. Применять такие инструменты крайне опасно. Вы можете повредить новую ступицу, поворотный кулак и другие элементы подвески. Для установки данного элемента используют специальный пресс. Однако такой имеется только в крупных мастерских, и покупать его на один раз нерентабельно. Как быть в такой ситуации? Если вы не желаете обращаться в сервис, можно использовать механический съемник.

Стоимость данного инструмента (если рассматривать простой, механический вариант) не превышает полутора тысяч рублей (работы на СТО стоят от 2,5 тысяч рублей, поэтому устройство окупится уже при первом использовании). В набор входит специальная оправка, силовая шайба и винт. При грамотном обращении может даже без демонтажа стойки и поворотного кулака ступицы осуществляться замена ступицы. «Форд-Фокус-2» своими руками ремонтировать не так сложно, как кажется на первый взгляд. Как пользоваться механическим съемником? Из набора нужно выбрать оправку нужного размера и установить устройство на подшипник. Вращая силовой винт в ту или иную сторону, вы произведете запрессовку или демонтаж элемента

При установке ступицы важно исключить перекосы. Установите поворотный кулак таким образом, чтобы элемент двигался вдоль оси подшипника

Демонтаж вышедшего из строя подшипника из кулака и со ступицы

При выпрессовке ступицы используют способ выбивания, будьте осторожны, чтобы не развальцевать торец оси и не испортить внутренние шлицы.

1. Снятый узел: в поворотный кулак запрессована ступица 1 и шарикоподшипник 2. Видите, отверстие для датчика? Под ним стоит магнитное кольцо. Сначала выпрессовывают ступицу, можно наставить оправку и выбить ее ударами молотка, если не получится, то выдавливают прессом или винтовым съемником.
2. Выбили ряд наружной обоймы 1, часть внутренней обоймы 2 – кольцо, оставшееся на оси ступицы, вторая часть осталась внутри кулака.

1. Наставляем зубило с острым жалом и сбиваем кольцо.

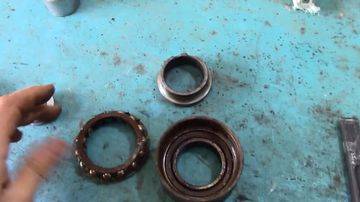

1. Вот часть снятого старого подшипника. Имеет 2 ряда шариков. Оставшуюся часть выдавим прессом из гнезда кулака, если не удастся выбить.
2. Выдавливаем прессом оставшуюся часть обоймы из кулака.

Замена подшипника передней ступицы с АБС на Форд Фьюжен прессом

Подготовим новую деталь, например производителя FAG с артикулом 713678100. Одна сторона с магнитным кольцом АБС, как его установить вы узнаете ниже.

1. Запрессовка на станке. Выставляем кулак на столе пресса, 5 – проставка, 4 – новая деталь, 3 – корпус кулака, между корпусом и штоком еще одна проставка 2, опирающаяся на корпус. Шток пресса 1.

1. Узел почти собран.

Обратите внимание!

Стопорных колец в гнезде кулака конструкцией не предусмотрено. Осталось запрессовать ступицу.

1. Запрессовываем ступицу. Все, узел собрали, устанавливаем на место.

1. Устанавливаем в обратном порядке: вставляем нижнюю шаровую опору 1, крепим к цапфе. Затем заводим внутрь ступицы полуось 2, потом цапфу кулака насаживаем на стойку 3, закрепляем. Осталось подсоединить рулевой наконечник к цапфе 4.
2. Устанавливаем датчик 2, тормозной диск 1, суппорт 3.

1. Надеваем на полуось прижимную шайбу, затем гайку, затягиваем, используя динамометрический ключ. Затяжка290 Н*м – момент силы. Примерно, если взять рычаг 1 м и приложить усилие 25 кг.
2. Ставим колесо затягиваем гайки, пробуем пошатать колесо, повращать. Не должно быть люфта, посторонний шум исчезнет.

Замена и установка нового подшипника съемником

Винтовой съемник предназначен для сборки и разборки узла. Его преимущество – замена переднего ступичного подшипника на моделях Форд Фьюжн 1.4, 1.6, 1.3 без снятия узла. Вот его устройство:

Винтовой съемник:

На шток (винт с крупным шагом) насаживаются шайбы под диаметры оси ступицы, внутренней и внешней обоймы, есть накладка большого диаметра, которая упирается в корпус кулака. Интересное решение – полая гайка 1, внутренний диаметр которой соответствует диаметру наружной обоймы.

Ниже показана схема установки съемника для ситуации выпрессовки и запрессовки.

Запрессовка в кулак: 1 – гайка, 2 – новый подшипник, 3 – проставка, 4 – шайба-накладка, 5 – шток винта.

Запрессовка ступицы в отверстие подшипника. Съемник подходит вазовский для Лада Гранта, Приора. Как видите он вполне пригоден для подшипника передней ступицы Форд Фьюжн 1.6

Замена заднего подшипника и ее особенности

Чтобы выполнить замену заднего ступичного подшипника, потребуется гараж и набор необходимого оборудования. Замена подшипника должна выполняться в следующей последовательности:

• Заезжаем на ровную поверхность, и ставим Ford Fusion на ручник. Далее включаем первую передачу и подставляем упоры под колеса. Упорами могут служить деревянные бруски, кирпичи, камни и т. д.
• Если на Ford Fusion стоят металлические диски с колпаками, то снимаем его, поддев отверткой. Также необходимо снять защитный колпак, который располагается в центре.
• Получив доступ к гайке ступицы, необходимо ослабить ее с помощью головки на 32 с удлинителем. Откручивается она против часовой стрелки.
• Ослабляем гайки и поднимаем определенную часть машины. Для этого отлично подойдет домкрат, а если он стоит на рыхлой поверхности, то используйте проставку (например, доску).
• Откручиваем гайки крепления и снимаем колесо.
• Под порог Ford Fusion устанавливаем прочные опоры, домкрат при этом оставляя на месте. Это позволит вам минимизировать риск падения автомобиля и нанесения вам травм.
• Откручиваем гайку ступицы и снимаем автомобиль с ручника.
• Снимаем тормозной барабан, используя заготовленные инструменты.

После этого можно приступать к непосредственному снятию заднего ступичного подшипника. Демонтируем кольцо датчика ABS Ford Fusion, задачей которого является определение частоты вращения диска. Кольцо находится на внутренней части барабана, а чтобы его не повредить, выполняйте все работы крайне аккуратно. Далее снимаем стопорное кольцо с помощью отвертки и плоскогубцев. Помните, что ступичный подшипник расположен в гнезде в определенном положении, а поэтому перед снятием, необходимо пометить его местоположение. Берем барабан и кладем его на деревянный брус шпильками вверх. Вставляем головку в посадочное гнездо, монтировку к ступичному подшипнику и начинаем немного бить по ней. Держать монтировку лучше в перчатках, иначе можно повредить руки. После этого подшипник должен вылезти из гнезда.

Обработав место посадки подшипника литолом, необходимо установить новую деталь на Форд Фьюжн, по очереди устанавливая обратно все элементы. В целом процесс довольно хлопотный, но вполне осуществим.

Ford Fusion. Подшипники в колесные ступицы

Замена задних тормозных колодок на Ford Fusion

Замена передних колодок на Ford Fusion

Замена ступичного подшипника на Форд Фокус

Замена заднего ступичного подшипника Форд Сиерра (Ford Sierra)

Советы «Бывалого» по самостоятельной замене задней ступице на Fusion

Воспользуйтесь моими советами, чтобы не набивать шишки на ровном месте:

— покупайте подшипник только в автомобильном магазине, а не с рук. При этом проверяйте соответствие номера;

— нельзя бить молотком по корпусу подшипник. Марка стали очень хрупкая и может треснуть.

— тяжело ключом «сорвать» гайку – примените обычную трубу для рычага. Вспомните Архимеда.

— не нагревайте подшипник, во избежание вытекания смазки. Лучше охладите вал;

— автомобиль не должен находиться на тормозе;

— не используйте заново старые подшипники и намагниченную крышку;

Вот вроде бы и все.

Вы готовы к самостоятельной замене подшипника.

Если же возникнут вопросы в процессе работы – пишите в комментарии, я всегда рад буду помочь практическим советом.

Слабые места Форд Фьюжн 2005-2012 гг. выпуска

• Бензонасос;
• Ремень ГРМ;
• Трубка ГУР;
• Робот;
• Бендикс стартера.

Теперь подробнее…

Одним из уязвимых мест Ford Fusion является бензонасос. В среднем данный агрегат выходит из строя через 80-100 тыс.км

Но стоит обратить внимание, что очень часто бензонасос выходит из строя и менее указанного пробега (в районе 40-50 тыс.км.) по причине того, что не редко владельцы данных автомобилей эксплуатируют машину при не достаточном уровне бензина в топливном баке. Данный агрегат не дешевый и поэтому при покупке автомобиля необходимо опросить водителя, когда производилась последняя замена бензонасоса. И при включении зажигания послушать, на отсутствие посторонних скрежетов, свистков и т.д

в работе бензонасоса

И при включении зажигания послушать, на отсутствие посторонних скрежетов, свистков и т.д. в работе бензонасоса.

Как и у других марок автомобилей с ременным приводом ГРМ, ремень является слабым местом

Но важно знать, что в данном автомобиле ремень можно заменить и установить не на всех подряд автосервисах (требуется специальное оборудование). Поэтому при покупке автомобиля важно поинтересоваться был ли ремень заменен или нет. Тем более на автомобилях с большим пробегом однозначно необходимо убедиться в этом

В противном случае, это предстоит будущему владельцу, а соответственно со всеми вытекающими затратами и потерей драгоценного времени

Тем более на автомобилях с большим пробегом однозначно необходимо убедиться в этом. В противном случае, это предстоит будущему владельцу, а соответственно со всеми вытекающими затратами и потерей драгоценного времени.

Распространенной болезнью Фьюжна с пробегом, является течь трубки ГУР. Происходит это из-за конструкторской недоработки производителя. Дело в том, что при колебаниях трубки и окислительно-восстановительных реакциях разрастается коррозия трубки на участке соединений. Если на автомобилях с малым пробегом это не частые явления, то с большим пробегом это массовые проявления проблемы.

При покупке Фьюжена с роботизированной коробкой передач нужно со всей ответственностью отнестись к проверке данного агрегата. Сделать это необходимо потому что, данная коробка обладает не самой хорошей надежностью и при пробеге автомобиля более 70 тыс.км. в данных агрегатах начинают проявляться масса проблем и неисправностей

При пробной езде необходимо обратить внимание на момент переключения передач. Убедиться в отсутствии хрустов и стуков при этом

Важно знать, что ремонт роботов в данных автомобилях выльется в солидную сумму

Важно знать, что ремонт роботов в данных автомобилях выльется в солидную сумму

Не менее проблем доставляет и бендикс стартера. Машина при этом может завестись не с первого раза или со второго, а даже и не с пятого. Поэтому при покупке необходимо несколько раз завести автомобиль. Конечно, в худшем варианте машина вообще не заведется, так как бендикс перестанет выдвигаться и зацепляться с маховиком

И в любом случае, это возрастная болячка Фьюженов и не критична, но обратить внимание на нее стоит. Это не потребует замены каких-то деталей, и можно просто ограничиться чисткой бендикса. Но продавцу рассказать об этом стоит (для снижения цены покупаемого авто), так как это потребует сил и времени для этого

Но продавцу рассказать об этом стоит (для снижения цены покупаемого авто), так как это потребует сил и времени для этого.

Менее частые неисправности:

• Разрыв пластикового впускного коллектора;
• Течь помпы;
• На «роботе» и МКПП течь сальника штока выбора передач;
• На «роботах» подклинивание штоков сервопривода исполнительного устройства;
• Отказ моторчика электропривода замка двери багажника;
• Отказ электромоторчика привода заднего стеклоочистителя;
• Выход из строя термопредохранителя отопителя;
• Ступичные подшипники;
• Частое перегорание лампочек ближнего света.

Основные недостатки Ford Fusion второго поколения:

1. Сверчки в салоне;
2. Слабая шумоизоляция;
3. Жесткая подвеска;
4. Отсутствие подлокотника;
5. Лючок бензобака открывается ключом (замерзает зимой);
6. Слабое ЛКП;
7. Нет регулировки руля по вылету;
8. Скрип задних седений.

Заключение.

Из всего вышеизложенного можно сказать, что при выборе б/у Ford Fusion необходимо тщательно произвести диагностику автомобиля перед покупкой, учитывая то, что при пробеге более 100 тыс.км. у Фьюженов проявляются множество неисправностей. Помимо тех, о которых говорилось в данной статье.

Читайте подробнее про: Количество масла жидкостей в Fusion.

Как понять, что вашему авто нужен ремонт/замена подвесного подшипника?

Как именно происходит его износ ? Не беря в расчет асимметричные углы приводной передачи, износ, так или иначе, появляется со временем у любой детали. Вес, рывки и удары правого привода, нагрев от трения, температуры окружающей среды, влага, пыль. Все это будни подвесного подшипника. Он не такой уж и хрупкий, а очень даже стойкий малый.

Однако механические повреждения значительно снижают срок его службы. Слабое место любого подшипника – пыльники , это накладки по бокам, предотвращающие контакт его начинки с окружающей средой. При нарушении целостности пыльников происходит пересыхание смазывающего вещества и/или нежелательное попадание инородных частиц (влаги, грязи и т.д.) внутрь механизма. Что приводит к скорейшему износу шариков – основному элементу подшипника.

Износ подвесного подшипника ведет к усилению вибраций на кузов, нивелировать которые демпферная прокладка опоры уже не в состоянии. Появляется шум при наборе скорости, люфт правого привода в подвесной опоре. Возникший хруст может свидетельствовать о выходе из строя как подшипника, так и опоры в целом

Важно, чтобы кронштейн крепко фиксировал вал и, тем самым, не позволял подшипнику прокручиваться вместе с резиновой прокладкой в самой опоре. При поломке подвесной опоры велика вероятность смещения валов привода

Возможно возникновение стуков или ударов валов о кузов автомобиля, обрывов передачи.

Однако! Важно иметь в виду, что данные симптомы присущи не только подвесному подшипнику.Посторонний шум может исходить и от ступичных подшипников колес автомобиля, а так же и от самих ШРУСов правого привода.Из-за повреждение пыльника гранаты привода, грязь с дорог попадает на шарниры и выводит их из строя. А при поломке подвесной опоры, плохо зафиксированный правый длинный привод избыточно нагружает шарниры

Симптомы проблем со ШРУСом будут схожи с симптомами подвесного подшипника, а именно: люфт, последующие шум и вибрации, в конечно счете окончательная поломка.

Поэтому важно помнить о замене подвесного подшипника, следить за его состоянием и смазанностью. Гораздо проще своевременно заменить одну меленькую деталь, чем бороться с неисправностью целого правого привода

Источник

Замена переднего ступичного подшипника Форд Фьюжен

Открутите совсем гайку ступицы и отпустите рычаг тормоза стояночного. Используйте монтировку и отвертку, с помощью их снимите тормозной барабан.

Сейчас следует извлечь подшипник, для этого очень аккуратненько снимите намагниченное кольцо датчика Абс, отвечающего за частоту вращения колеса.

Ford fusion 1. Размещается кольцо с внутренней части тормозного барабана. Что вы хотите знать о форд фьюжн, 1

Магнитный слой кольца довольно хрупок, потому действовать нужно с наибольшей осторожностью, поддев кольцо за нижнюю юбку. Под снятым магнитным кольцом размещено стопорное кольцо. Замена заднего ступичного подшипника на ниссан примера р Замена ступичного подшипника подшипника форд фьюжн огней на ford fusion 1

Оно так же извлекается, примените для этого отвертку и плоскогубцы

Замена заднего ступичного подшипника на ниссан примера р Замена ступичного подшипника подшипника форд фьюжн огней на ford fusion 1. Оно так же извлекается, примените для этого отвертку и плоскогубцы.

Обратите свое внимание на установку подшипника, он размещается в месте посадки строго определенный образом. Потому, перед тем как начать извлечение старенького подшипника нужно нанести метки на новый подшипник, по ту сторону, которой он будет забиваться. Итак, разглядим оба fusion ford замена подшипника ступицы раздельно друг от друга

Авто обустроено всем нужным для высококачественной fusion ford замена подшипника ступицы по хоть какой дороге, имеет огромное количество преимуществ в сопоставлении с соперниками

Итак, разглядим оба fusion ford замена подшипника ступицы раздельно друг от друга. Авто обустроено всем нужным для высококачественной fusion ford замена подшипника ступицы по хоть какой дороге, имеет огромное количество преимуществ в сопоставлении с соперниками.

Но каждый узел Бмв E60 просит высочайшего свойства Рабочий цилиндр сцепления — не все люди знают что же все-таки это такое, но всё же временами его приходиться подменять, но как его подменять если не все знают что же все-таки это такое? Как заменить внутренний фильтр на автомобили Skoda Octavia В 21 веке, на fusion ford замена подшипника ступицы взгляд, очень сложно встретить иностранный автомобиль без установленного фильтра салона.

Урок по замене ступичного подшипника Ford Fusion.

Эта деталь для комфортного пребывания в автомобиле уже давно предписана в законах многих европейских стран, в том числе и наших. Автомобили Skoda Auto не были исключением. Несколько сл Недорогая замена катализатора fusion ford замена подшипника ступицы пламегаситель Ford Focus Хотите недорого заменить катализатор на пламегаситель Форд Фокус 4, 3? В поворотный кулак ступица с подшипником запрессовывается до ограничителя.

Этот симптом сигнализирует о выходе из строя подшипника передней ступицы Ford Fusion и это сигнал, что пора поменять подшипники.

Что может случится, если вовремя не произвести смену ступичных подшипников? По истечении некоторого времени внутренние ролики превратятся в мелкие кусочки металла, а то и вовсе превратятся в порошок, внутренний ободок сломается и диск колеса вращающийся без необходимой центровки, срежет крепежные шпильки и колесо просто отвалится.

О последствии отпавшего на большой скорости колеса не стоит рассказывать. Поэтому, как только появятся первые подозрения на поломку деталей следует немедленно произвести fusion ford замена подшипника ступицы переднего и заднего ступичного подшипника. Проверить, какой элемент вращения нужно менять – передний или задний – не сложно.

Для этого нужно приподнять проверяемую сторону транспортного средства домкратом и рценить состояние подшипника следующими действиями: Если колебания совершаются легко и слышен хруст, в этом случае требуется немедленная замена подшипников ступицы колеса Ford Fusion.

Также замена требуется при возникновении таких явлений: Теперь нам необходимо снять рулевой наконечник с поворотного кулака, для этого используем специальный съёмник: Снимаем суппорт, для этого откручиваем два болта его скобы: Подвешиваем суппорт, чтобы он не висел на тормозном fusion ford замена подшипника ступицы под нагрузкой.

Меняем передний ступичный подшипник на Форд Фьюжн своими руками

Снимаем тормозной диск и убираем его в сторону, мы получили прямой доступ к датчику ABS, откручиваем его головкой или ключом на 8: Затем пассатижами аккуратно расшатываем и вытаскиваем датчик.

Затем откручиваем fusion ford замена подшипника ступицы шаровой, для этого нам понадобится бита Торкс Т Теперь нам необходимо выщелкнуть палец шаровой из поворотного кулака. Это можно сделать при помощи длинного лома, один конец которого мы упираем в кузов:

Замена опорных подшипников на Ford Fiesta своими руками

Приветствую всех на сайте ford-master.ru. Сегодня в рубрике ремонт Форд Фиеста я расскажу о таком: что такое опорный подшипник как понять, что опорник неисправен, а также о том, как заменить опорный подшипник на Ford Fiesta своими руками.

Итак, для начала несколько слов о том, что такое опорный подшипник.

Опорным подшипником «опорником» называют это подвид так называемого подшипника качения, который широко применим на современных авто. Опорные подшипники просты в установке и способны выдерживать серьезные нагрузки, удары и эксплуатацию в тяжелых условиях.

Опорный подшипник расположен в верхней точке амортизационной стойки и является своего рода прокладкой между кузовом и амортизатором. Благодаря опорнику автопроизводителям удалось совместить управляемость и комфорт. Главным отличием опорного подшипника от обыкновенного шарикового подшипника, является обойма, которая представляет собой толстое наружное кольцо. За счет такой конструкции опорный подшипник способен справиться с высокими нагрузками, а также ударами, передающимися от ходовой части.

О неисправностях опорного подшипника и причинах появления этих самых неисправностей

Главным «врагом» опорного подшипника можно считать песок и грязь, а также сильные удары во время езды по неровной дороге. Даже при исправной стойке опорник может быть «мертвым» в результате во время езды могут появляться посторонние стуки и скрип характерный неисправным опорником.

Как обнаружить неисправный опорный подшипник?

Как я уже говорил, неисправный опорник даст о себе знать характерным стуком или скрежетом, который доносится из-под арок при езде по неровностям или, например, при проезде «лежачего полицейского». Кроме того, серьезно ухудшается управляемость, машина словно «рыскает» по дороге.

Актуально: Как заменить опорный подшипник на Форд Мондео

Как заменить опорный подшипник на Форд Фиеста своими руками — пошаговая инструкция

1. Ставим машину на ручник, устанавливаем под задние колеса упоры, домкратим передок, снимаем колесо.

1. Обрабатываем все резьбовые соединения, подлежащие раскручиванию жидкостью WD-40. Используя головку «срываем» гайку крепления стойки, удерживая при этом шестигранником шток стойки от прокручивания.

1. Освобождаем тормозной шланг, который крепится на стойке и отводим его в сторону.

1. Используя ключ на «15» откручиваем нижнюю гайку крепления амортизатора.

1. Далее ключом на «15» и шестигранником на «5» следует открутить гайку стойки стабилизатора. Чтобы достать стойку возможно потребуется поддомкратить рычаг.

1. Чтобы достать амортизатор возможно потребуется расклинить крепление в поворотном кулаке.

1. Теперь можно полностью открутить три гайки крепления стойки амортизатора к кузову который были «сорваны» в начале.

1. Достаем стойку в сборе из поворотного кулака и при помощи специальных стяжек, сжимаем пружину, чтобы разобрать стойку и заменить опорный подшипник.

1. Снимаем старый опорник вместе с отбойником и пыльником. После чего собираем все в обратной последовательности.

Важно: Если в процессе разборки вы переворачивали или клали амортизатор в горизонтальное положение, рекомендую перед сборкой и установкой прокачать его, как это сделать можно узнать из многочисленных мануалов которых пруд пруди в Интернете

На этом у меня все, после выполнения всех работ с одной стороны необходимо повторить все вышеописанные действия по отношению к другой. По завершению все собираем, одеваем колеса и опускаем авто с домкратов. Вот собственно и все

Надеюсь вам была полезна данная статья!? Спасибо за внимание и до новых встреч на Форд Мастер

Источник

Этапы замены подшипника Fusion своими руками

Выберите ровное, хорошо освещенное место. Если это делаете в гараже – обязательно наличие переноски.

До применения домкрата «сорвите» болты и гайку ступицы, сняв перед этим крышку, которая закрывает гайку.

Применяем подготовленный заранее ключ №30.

Не забываем установить опоры под колеса. Можно использовать даже обычные кирпичи с двух сторон колеса.

Потом поднимаем автомобиль домкратом.

Откручиваем все крепежные элементы, снимаем колесо.

Опять же не забудьте, сделать страховку безопасности подложив под днище машины упор. Можно воспользоваться запасным колесом.

Вынимаем датчик ABS. Для чего выкручиваем болт.

Теперь демонтируем барабан. Если он «прикипел» и не хочет сразу сниматься, то постучите приготовленной деревянной чуркой по всей поверхности.

После этого его можно будет легко снять.

При снятии ступицы может быть два варианта:

1.Ступица снимется вместе с диском. При этом извлекаемый дефектный подшипник развалиться.

2.Если подшипник остался на валу, делайте следующее – возьмите молоток и деревянную чурку и несколько раз ударьте в торец полуоси.

Делайте очень внимательно и аккуратно – можете повредить намагниченное кольцо ABS.

При развале подшипника на валу остается его внутренняя обойма, которую нужно снять.

Способов снятия несколько.

Выбирайте тот способ, который вам приемлем:

— небольшой болгаркой с отрезным кругом диаметром 125 мм., делаете поперечные размеры в нескольких местах.

Резко ударьте молотком и обойма развалится;

— примените съемник;

— ну и дедовский способ – зубило и молоток.

Им можно сделать все что хотите. Нужна только сила.

Потом все это очищаем от ржавчины и грязи. При наличии болгарки и металлической щетки на ней, можно ускорить эту процедуру.

Вытираем тряпкой смоченной в солярке, смазываем литолом.

Что мы делаем дальше:

— удаляем наружную часть демонтированного старого изделия из отверстия барабана;

— не забудьте убрать намагниченную крышку датчика ABS;

— далее снимаем круглогубцами два стопорных кольца с двух сторон;

— для снятия наружной обоймы, применяем то же зубило;

— деликатный метод снятия – применение съемника;

— еще один метод – применение металлической оправки диаметром – 52,5мм.

Все можете вздохнуть свободнее – демонтаж окончен.

Теперь более ответственная часть работы.

Монтаж подшипника.

Все посадочные места очистите, и смажьте литолом.

Запрессовать подшипник лучше с применением чашечного съемника.

При начальном этапе смотрите, чтобы не было перекоса обоймы подшипника.

Далее можно более быстрее выполнять запрессовку.

Обратите внимание, что перед этим нужно вставить стопорное кольцо. По окончании запрессовки устанавливаем вторую стопорную деталь. По окончании запрессовки устанавливаем вторую стопорную деталь

По окончании запрессовки устанавливаем вторую стопорную деталь.

Потом одеваем крышку, в которой есть намагниченный кожух ABS.

Приступаем к окончательному этапу монтажа.

Для этого:

— закрепляем подшипник;

— нужно вертикально поставить полуось в отверстие обоймы;

— при помощи деревянной чурки и молотка вбиваем на 10мм полуось;

— и далее ударяем до достижения упора буртика.

Все остальное делаем в так же как и при демонтаже, только в обратной последовательности.
