Замена моторчика печки Рено Логан своими руками (+видео и фото)

Как заменить моторчик печки на «Рено Логане»

Практически все модели «Логанов» оснащаются кондиционерами. Но в базовых комплектациях машина продаётся без этого устройства. Владельцу «Рено Логана» необходимо знать, в чём заключается разница между моторчиками печки для моделей с кондиционером и без него.

При подборе нового моторчика необходимо помнить о том, что на моделях с кондиционером разъём питания моторчика очень узкий, а на версиях без кондиционера — широкий. Соответственно, если вы купили не тот моторчик для своего «Логана», то при монтаже просто не сможете подключить устройство.

Электродвигатель печки автомобиля «Рено Логан» находится сразу же за передней панелью. Удобнее всего до него добираться через пространство для ног сидящего впереди пассажира. Перед началом работы необходимо снять провод с отрицательной клеммы аккумулятора.

Если нужно добраться до моторчика печки, требуется снять или отогнуть облицовку передней панели в салоне

Подготовка инструментов

Чтобы быстро снять старый электродвигатель отопителя и установить новый, потребуются:

  • отвёртка с тонким плоским лезвием;
  • отвёртка с крестообразным лезвием;
  • съёмник из пластика (можно заменить обычной школьной линейкой);
  • ключ Torex Т20 (идёт в наборе к автомобилю).

Для демонтажа моторчика печки потребуется установить биту Т20

Убедившись, что все необходимые инструменты находятся в рабочем состоянии, можете приступать к снятию моторчика печки.

Модель с кондиционером: порядок работы

Демонтаж электродвигателя отопителя на «Логане» с кондиционером имеет свои нюансы. Подключённый кондиционер несколько осложняет работу, но вы всё равно справитесь с ней самостоятельно. Нужно действовать по приведённой ниже схеме:

  1. Убрать уплотнитель с двери. Удобнее всего для этого пользоваться отвёрткой с прямым и тонким лезвием.
  2. Поддеть облицовку центральной консоли отвёрткой и снять её с фиксаторов.
  3. После демонтажа консоли будет виден первый винт, выкрутить его ключом Torex Т20.
  4. Отсоединить заглушку в правом нижнем углу бардачка.
  5. Выкрутить второй винт ключом Torex Т20.
  6. Панель полностью отсоединена от корпуса кузова — вытащить её нельзя, но можно заглянуть в образовавшуюся широкую щель.
  7. За панелью находится корпус моторчика печки. Он имеет круглую форму и располагается рядом с фильтром салона.
  8. Снять с моторчика разъём питания, провернуть корпус по часовой стрелке и вытащить его из-за панели.

Фотогалерея: порядок замены

После этого можно вставлять новый моторчик на место — все этапы монтажа совершаются в обратной последовательности.

Модель без кондиционера: ход ремонта

Извлечение моторчика печки из «Рено Логана» без кондиционера займёт меньше времени, так как не нужно снимать уплотнитель с дверной конструкции и долго работать с облицовочной панелью в салоне. Для успешной работы следует:

  1. Снять заглушку в правом нижнем углу бардачка.
  2. Немного поддеть облицовку, чтобы открылся доступ к моторчику печки.
  3. За облицовкой будут видны два винта, их нужно выкрутить ключом Torex Т20.
  4. После чего панель следует отвести вперёд, чтобы добраться до моторчика.
  5. Отсоединить разъём от корпуса мотора и вытащить устройство из-за панели.
  6. Новый моторчик печки установить на место старого и далее действовать в обратном порядке.

Фотогалерея: меняем моторчик печки на «Рено Логане» без кондиционера

Все возникающие проблемы с электродвигателями отопителя на «Рено Логане» водитель может решить самостоятельно. Независимо от года выпуска машины и комплектации можно заменить моторчик печки на новый буквально за час-полтора, если действовать строго по инструкции и использовать хорошие инструменты.

Неисправности и промывка радиатора

Признаком неисправности радиатора может быть то, что печка дует холодным или еле теплым воздухом. Или же на приборной панели загораются лампочки, указывающие на неисправность системы отопления. Зачастую, радиатор просто забивается мусором, а соты у него очень тоненькие.

Кроме того, в бачок антифриза устанавливается успокоительная пластина, которая со временем просто рассыпается. Ее обломки также могут забить соты радиатора.

Чтобы промыть радиатор, можно воспользоваться специальными промывками. Некоторые просто несколько раз сливают/заливают антифриз. А можно промыть соты напором обычной воды. Для этого:

  1. Снимите верхний и нижний патрубки отопителя.
  2. Снимите расширительный бачок.
  3. Проследите, чтобы двигатель был полностью остывшим.
  4. Подсоедините водопроводную шлангу к входному патрубку блока.
  5. Наденьте на нижний патрубок шлангу для отвода воды в сторону. Во время процедуры из него будет литься вода, а шланг не даст попасть жидкости на негерметичный КПП.
  6. Вставьте отводящий шланг в ведро.
  7. Включите кран.
  8. Когда посторонние частицы окажутся в ведре, перекройте воду.
  9. Выдуйте остатки воды.
  10. Отсоедините шланги.
  11. Подсоедините водопроводный шланг к обратному патрубку радиатора.
  12. К штуцеру подкачки воздуха, подключите манометр.
  13. Отведите второй патрубок в ведро для слива воды.
  14. Промойте радиатор.
  15. Выдуйте остатки воздуха.

К сожалению, чаще всего, промывка радиатора мало что дает.

Как заменить моторчик печки на «Рено Логане»

Практически все модели «Логанов» оснащаются кондиционерами. Но в базовых комплектациях машина продаётся без этого устройства. Владельцу «Рено Логана» необходимо знать, в чём заключается разница между моторчиками печки для моделей с кондиционером и без него.

При подборе нового моторчика необходимо помнить о том, что на моделях с кондиционером разъём питания моторчика очень узкий, а на версиях без кондиционера — широкий. Соответственно, если вы купили не тот моторчик для своего «Логана», то при монтаже просто не сможете подключить устройство.

Если нужно добраться до моторчика печки, требуется снять или отогнуть облицовку передней панели в салоне

Подготовка инструментов

Чтобы быстро снять старый электродвигатель отопителя и установить новый, потребуются:

  • отвёртка с тонким плоским лезвием;
  • отвёртка с крестообразным лезвием;
  • съёмник из пластика (можно заменить обычной школьной линейкой);
  • ключ Torex Т20 (идёт в наборе к автомобилю).

Для демонтажа моторчика печки потребуется установить биту Т20

Убедившись, что все необходимые инструменты находятся в рабочем состоянии, можете приступать к снятию моторчика печки.

Модель с кондиционером: порядок работы

Демонтаж электродвигателя отопителя на «Логане» с кондиционером имеет свои нюансы. Подключённый кондиционер несколько осложняет работу, но вы всё равно справитесь с ней самостоятельно. Нужно действовать по приведённой ниже схеме:

  1. Убрать уплотнитель с двери. Удобнее всего для этого пользоваться отвёрткой с прямым и тонким лезвием.
  2. Поддеть облицовку центральной консоли отвёрткой и снять её с фиксаторов.
  3. После демонтажа консоли будет виден первый винт, выкрутить его ключом Torex Т20.
  4. Отсоединить заглушку в правом нижнем углу бардачка.
  5. Выкрутить второй винт ключом Torex Т20.
  6. Панель полностью отсоединена от корпуса кузова — вытащить её нельзя, но можно заглянуть в образовавшуюся широкую щель.
  7. За панелью находится корпус моторчика печки. Он имеет круглую форму и располагается рядом с фильтром салона.
  8. Снять с моторчика разъём питания, провернуть корпус по часовой стрелке и вытащить его из-за панели.

Фотогалерея: порядок замены

После этого можно вставлять новый моторчик на место — все этапы монтажа совершаются в обратной последовательности.

Модель без кондиционера: ход ремонта

Извлечение моторчика печки из «Рено Логана» без кондиционера займёт меньше времени, так как не нужно снимать уплотнитель с дверной конструкции и долго работать с облицовочной панелью в салоне. Для успешной работы следует:

  1. Снять заглушку в правом нижнем углу бардачка.
  2. Немного поддеть облицовку, чтобы открылся доступ к моторчику печки.
  3. За облицовкой будут видны два винта, их нужно выкрутить ключом Torex Т20.
  4. После чего панель следует отвести вперёд, чтобы добраться до моторчика.
  5. Отсоединить разъём от корпуса мотора и вытащить устройство из-за панели.
  6. Новый моторчик печки установить на место старого и далее действовать в обратном порядке.

Фотогалерея: меняем моторчик печки на «Рено Логане» без кондиционера

Все возникающие проблемы с электродвигателями отопителя на «Рено Логане» водитель может решить самостоятельно. Независимо от года выпуска машины и комплектации можно заменить моторчик печки на новый буквально за час-полтора, если действовать строго по инструкции и использовать хорошие инструменты.

Все работы будем проводить с правой стороны автомобиля.

  1. Снимаем резиновый уплотнитель с правой передней двери в верхней части.
  2. Используя пластмассовый съёмник или линейку, аккуратно снимаем правую переднюю декоративную стойку. Она идёт от панели к потолку. Крепится на защёлках. Рекомендуется проводить ремонт в тёплом помещении или когда на улице будет достаточно комфортно. Это нужно для того, чтобы не поломать пластиковые крепления: при низких температурах пластмасса становится хрупкой.
  3. После снятия стойки на панели сверху появляется доступ к первому винту. Откручиваем его «звёздочкой».
  4. Второе место крепление передней панели находится под бардачком справа. Он закрыт пластмассовой заглушкой. Удаляем аккуратно её отвёрткой. Откручиваем второй винт ключом TORX T20. Всё. Теперь можно проводить манипуляции с панелью.
  5. Аккуратно оттягиваем правую сторону панели на себя. Снимаем с направляющих и в образовавшуюся щель просовываем руку и нащупываем вентилятор печки. Он имеет круглый корпус. Увидеть его не удастся, поэтому всё делаем на ощупь. Это немного трудно, но возможно.
  6. Снимаем вентилятор, поворачивая корпус по часовой стрелке. Отключаем фишку питания. Вынимаем из-под панели и осматриваем. Различают два вида вентилятора. Конструктивно они отличаются друг от друга незначительно: широким или узким разъёмом.

Замена отопительного радиатора на «Рено Логан»

Для того чтобы своими руками заменить радиатор отопителя на «Рено Логан» требуется подобрать подходящие инструменты и расходные материалы. Итак, для работы нам понадобится:

  • новый отопительный радиатор производства RENAULT;
  • рожковые ключи на 10, 12 и 13;
  • торцовая головка на 14 с длинным воротком.

Последовательность операций

Открывается кабина автомобиля. Пластиковые клипсы, удерживающие напольное покрытие, открываются. Напольное покрытие отгибается. Открывается доступ к кронштейну отопителя с двумя болтами. Напольное покрытие, закрывающее кронштейн радиатора «Рено Логан», отгибается

Эти болты выкручиваются с помощью торцовой головки на 14. Болты на отопительном кронштейне «Рено Логан» удобно откручивать торцовой головкой

В верхней части кронштейна отопителя есть ещё пара болтов на 14, они тоже отворачиваются торцовым ключом. Два верхних болта кронштейна отопителя выкручиваются торцовой головкой на 14

За кронштейном отопителя находится жгут электропроводки. Внизу он удерживается пластиковыми защёлками. Они открываются вручную, после чего жгут аккуратно вынимается из-за кронштейна. За кронштейном «Рено Логан» находится жгут на защёлках, он извлекается вручную

После извлечения проводов открывается доступ к креплению радиаторной пластины. Она плотно надета на радиаторные трубки и прикручена к ним
С помощью торцовой головки на 14 отворачивается центральный крепёжный болт (здесь очень важно, чтобы вороток торцовой головки был как можно длиннее, так как с коротким воротком до болта просто не добраться)

Текстолитовая пластина над радиатором «Рено Логан» очень хрупкая

Когда центральный крепёжный болт выкручен, пластина аккуратно снимается с радиаторных трубок
Снимая эту деталь, следует проявлять большую осторожность, так как она сделана из очень хрупкого текстолита. Текстолитовая радиаторная пластина «Рено Логан» снимается с трубок

После этого с радиаторных трубок снимаются уплотнительные кольца из резины

На радиаторных трубках отопителя «Рено Логан» есть резиновые уплотнительные кольца, которые надо снять

Торцовым ключом на 13 откручивается два последних самореза, удерживающих радиатор. Саморезы, удерживающие отопительный радиатор «Рено Логан», откручиваются торцовой головкой

Рядом с этими саморезами есть три пластиковых зажима. Они отгибаются вручную. Пластиковые зажимы — последнее, на чём держится радиатор отопителя «Рено Логан»

Радиатор отопителя аккуратно извлекается. Крепёж радиатора печки «Рено Логан» снят, и её можно извлечь из ниши

На его место устанавливается новый радиатор, после чего производится обратная сборка отопительной системы.
После полной сборки в отопительную систему автомобиля заливается антифриз. Для автомобиля «Рено Логан» требуется как минимум 5 литров охлаждающей жидкости, причём лучше, если это будет жидкость SINTEC, которая отличается высоким качеством и умеренной ценой (500 рублей за пятилитровую канистру). Запускать двигатель без охлаждающей жидкости категорически нельзя. Самым оптимальным вариантом для «Рено Логан» является охлаждающая жидкость СИНТЕК

После заливки в систему необходимого объёма антифриза мотор автомобиля запускается и работает в течение 10 минут. После этого необходимо осмотреть все соединения, хомуты и патрубки отопительной системы. Если охлаждающая жидкость нигде не подтекает, значит, установка нового печного радиатора прошла успешно.

Почему плохо греет печка Renault Logan?

Когда печка дует холодным воздухом, то есть в салон машины не поступает тёплый воздух, стоит проверить наличие охлаждающей жидкости в системе.

Уровень ОЖ должен быть выше минимального, но ниже максимального значения по отметкам на бачке. Зачастую автомобилисты фиксируют взгляд на затемнении под отливом бачка. То есть, в том месте, где располагается площадка. Ошибочно принимать это затемнение за наличие антифриза. Насторожить должен уже тот факт, что площадка располагается ниже минимального уровня. Поэтому охлаждающую жидкость придётся доливать в любом случае. Лучше всего открутить крышку бачка и визуально убедиться в количестве жидкости.

Если антифриза в системе в достаточно, проблема может быть в неисправности термостата. Для проверки этой детали потребуется завести машину и дать мотору поработать 5-7 минут. Далее рукой дотроньтесь до патрубка, идущего к радиатору от термостата.

Если за указанный промежуток времени патрубок станет на ощупь такой же температуры, как и тот, который идёт на радиатор отопителя, тогда термостат придётся менять.

Самая распространённая причина, по которой плохо греет печка на Рено Логан, — замусоривание радиатора отопителя. Эта деталь забивается мелкими фракциями от расширительного бачка. Точнее, от площадки, расположенной в нём. Разрушение площадки можно проверить обычной отвёрткой. Для этого инструмент опускаем в бачок и надавливаем на площадку.

При наличии разрушения детали отвёртка будет свободно гулять.

На снятом бачке разрушенная площадка выглядит следующим образом.

Мелкая пластмассовая крошка от разрушенной площадки выглядит так.

Естественно, таким маленьким кусочкам не составит проблем забить радиатор отопителя, даже несмотря на то, что именно здесь находится самый тонкий канал. Бачок с повреждённой перегородкой необходимо обязательно заменить. Можно просто выломать перегородку. Однако такие действия не спасут автовладельца от проблем, потому что помимо перегородки на бачке с течением времени происходит разрушение сосков.

Поэтому бачок демонтируется и выбрасывается. На его место следует поставить новую деталь с целой перегородкой.

Если печка на Рено Логан не работает из-за проблемы с разрушением пластмассовых элементов, то возникает этот дефект после пробега более ста тысяч километров

Важно отметить, при установке оригинального расширительного бачка в комплекте с ним идёт новая крышка

Эту деталь не следует устанавливать, потому что они плохо сохраняют давление в системе. Поэтому новый бачок лучше закрывать заводской крышкой.

Такой совет дан не напрасно. Причиной плохой работы системы отопления может стать крышка на расширительном бачке. Если клапана в крышке не держит, то в системе не будет создаваться положенное давление. Поэтому проток радиатора отопителя будет плохим. Проверить надёжность крышки можно простым способом. Достаточно дунуть на клапан. Он не должен легко продуться, так как обязан держать давление.

Как было отмечено, при установке нового бачка, даже оригинального, не рекомендуется закрывать его крышкой, идущей в комплекте.

Иногда в систему попадает воздух, который ведёт к проблемам с её нормальной работой. Однако самостоятельно воздух появиться не может. Для этого необходимо вскрывать систему охлаждения. Чтобы не допустить проблем, после замены любых деталей стоит развоздушить. С этой задачей можно справиться при помощи спускника.

Проблема плохой работы печки может скрываться и под капотом, и в салоне автомобиля. Зачастую, холодная печка Рено Логан связана с забитым фильтром салона. Если салонный фильтр отсутствует, происходит засорение испарителя, что тоже ведёт к проблемам с обдувом.

Заранее проводите профилактику деталей системы отопления и вентиляции, включающую в себя своевременную смену фильтров и подбор только качественного антифриза. Гораздо легче предупредить проблему, нежели ломать голову над её решением.

Видео: Причина плохой работы печки на Рено Логан, Сандеро, Дастер, Ларгус

Во многом именно системы отопления и вентиляции салона создают в автомобиле комфортные условия: они не только обеспечивают оптимальную температуру и циркуляцию воздуха, но и удаляют влагу и иней. Поэтому поломка печки плачевно сказывается на состоянии автомобиля, в частности, его салона: сидения могут отсыреть, обшивка вздуться и т. д.

Ремонт мотора печки своими руками

Обычно выход из строя вентилятора печки обусловлен высоким износом на щётках мотора. Для того что бы провести их замену, необходимо просто отжать три защёлки, или при помощи крестовой отвертки и выкрутить 2 болта.

Отогнуть защёлки легче всего с помощью плоской отвертки.

После того как доступ открыт смотрим состояние щёток и при высоком износе проводим замену.

Месторасположение щёток отмечено маркером.

Габариты для щёток: 4 на 4 мм, и длина до 2 сантиметров. Если попадутся длиннее, то их можно обточить. После ремонта необходимо смазать все трущиеся элементы высокотемпературным маслом.

Установку отремонтированной или новой детали следует производить аналогично порядку снятия.

Каждому узлу в любом авто свойственно со временем «радовать» владельца Renault Logan своими поломками. Также неисправности не чужды практичному французскому «труженику» — Рено Логан.

Касаемо системы отопления и проветривания салона в данной модели заметим, что нельзя причислить этот узел к когорте слабых звеньев. Выход из строя одного из элементов этой системы болезненно сказывается на владельце и его пассажирах, что особенно актуально в холодный период года. И тогда требуется Замена моторчика отопителя. В любом случаем вам потребуется снятие моторчика печки.

В основе принципа функционирования отопительной системы Рено Логан присутствует аналогичная множеству других автомобилей схема. Здесь радиатор печки коммутирован в один гидравлический контур с системой охлаждения мотора. Важным компонентом узла является вентилятор.

Создавая за счет своего вращения поток, вентилятор «забирает» от радиаторной поверхности воздух и направляет его в салон через воздуховоды и дефлекторы. Температура подаваемого внутрь салона воздушного потока и его интенсивность регулируются посредством узла заслонок и переключателя скоростных режимов.

Если отсутствует факт проникновения воздуха в салон или возник характерный шум, четко различимый сквозь дефлекторы, то это свидетельствует о нарушениях в работе вентилятора автомобиля Renault Logan или его полном выходе из строя.

Некоторые владельцы утверждают, что для обеспечения ремонтных работ на данном узле потребуется демонтаж передней панели. Это верно, чему свидетельствует мануал действий, отображенный в документации от производителя. Данная процедура недешева, если обратиться к услугам сервиса, и занимает массу времени.

В реальной ситуации для мониторинга работоспособности вентилятора в машине Renault Logan потребуется открутить пару винтов. С данной манипуляцией под силу справиться обычному владельцу в бытовых условиях.

Перед демонтажем панели рациональной будет проверка салонного фильтра. Когда его пропускающий элемент забит, то, естественно, поступление воздуха в интерьер не обнаружится. Фильтрующий модуль можно обнаружить рядом с бардачком на правой области панели. Если этот компонент исправен, то наблюдаем за модулем вентилятора.

Зависимость изменения точки кипения

При изменении давления, температура перехода жидкости в газ изменяется. Процесс испарения используется в системах охлаждения, поэтому применяется вещество, которое имеет низкую температуру кипения (хладагент/фреон).

Из кривой водяного пара следует: при постоянном давлении и уменьшении температуры газ конденсируется в жидкость. График пара для хладагента, где точка кипения хладагента при атмосферном давлении:

  • R134a = -26°C
  • R1234yf = -29°C

Легко закипающим хладагентом для автомобилей является так называемый насыщенный пар. Кривая пара у R1234yf очень похожа на кривую пара у R134a. Достигается приблизительно аналогичная мощность охлаждения, как и у R134a.

На диаграмме представлена кривая испарения фреона R134a и R1234yf. Из диаграммы видно, что R134a становится жидким при 0°C и давлении примерно 5 бар, а при 40°C и 5 бар переходит в газообразное состояние, эта диаграмма давления пара поясняет принцип действия системы кондиционирования.

Необходимо помнить, что при сжатии фреона компрессором системы кондиционирования температура его увеличивается и сжатый горячий газообразный хладагент охлаждается в радиаторе охлаждения (конденсаторе), конденсируется и переходит в жидкое состояние.

В испарителе жидкий сжатый хладагент расширяется за счет ослабления давления, что ведет к его испарению с сильным поглощением тепла из окружающей среды с переходом его в газообразное состояние. Затем процесс повторяется.

Устройство печки автомобиля Renault Logan

Отопитель располагается под приборной панелью в центральной части. Основные составляющие отопителя — вентилятор, распределительные заслонки и радиатор.


Основные узлы отопителя Рено Логан: 5 — распределительный блок; 6 — радиатор отопителя; 7 — трубопроводы отопителя; 8 — резитор вентилятора; 9 — передний левый воздуховод для обогрева пространства ног; 10 — трос управления рециркуляцией воздуха; 11 — трос управления распределением воздуха; 12 — трос управления температурой воздуха

Радиатор отопителя

Центральный узел системы отопления — это теплообменник отопителя (печки), или радиатор. Главная функция радиатора — нагрев поступающего в салон воздуха.


Радиатор отопителя отвечает за нагрев поступающего в салон воздуха

Вентилятор отопителя

Воздух к отопителю во время движения активно поступает через специальные отверстия в накладках щитка передка. Когда необходима более интенсивная подача воздуха, в дело вступает вентилятор. Чем быстрее он вращается — тем больше воздуха поступает к системам отопителя.


Вентилятор обеспечивает поступление большего количества воздуха к отопителю

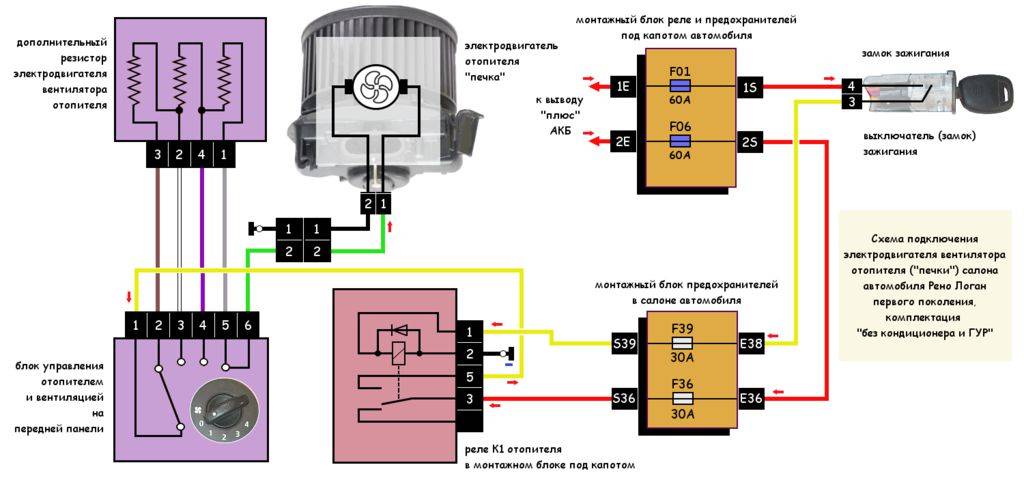

Резистор вентилятора отопителя

В физике под резистором понимается пассивный элемент электрической цепи, который может выполнять разные функции: преобразовывать силу тока в напряжение и наоборот, ограничивать ток, поглощать электрическую энергию и т. д.

В составе печки резистор отвечает за работу вентилятора, а именно: регулирует скорость вращения его лопастей. Резистор присоединён к электродвигателю и распределяет ток, обеспечивая, как правило, четыре скорости вентилятора.


Резистор позволяет регулировать скорость вентилятора отопителя

Почему выходит из строя резистор

Причиной поломки резистора является перегорание. Дело в том, что он постоянно находится под напряжением и передаёт ток. Опытные мастера, впрочем, утверждают, что выход резистора из строя может быть связан с неисправностями или загрязнением вентилятора в целом.

Когда резистор выходит из строя, весь электрический ток напрямую поступает к вентилятору, и тот работает только на четвёртой, максимальной скорости. Поэтому диагностировать данную поломку для автолюбителя не составит особого труда.

Как работает печка Renault Logan

В салон автомобиля поступает воздух — как естественным путём, так и при помощи вентилятора. Поступающий снаружи воздух может проходить через радиатор, тем самым нагреваясь, или же мимо него. Это зависит от положения заслонки, которая связана с регулятором температуры.

Радиатор нагревает поступающий в салон воздух. Это происходит за счёт циркуляции, как ни странно, охлаждающей жидкости. Она отводит тепло от работающего двигателя, нагревается и в нагретом состоянии по специальным патрубкам поступает к радиатору. Максимальная температура нагрева может составлять до 100 градусов — система является замкнутой и находится под давлением, что позволяет ей выдерживать такие нагрузки.

Нагретый воздух поступает в салон через дефлекторы — специальные отверстия, расположенные в центре и по бокам панели приборов. Интенсивность подачи воздуха регулируется при помощи блока управления отопителем.
