Втулка рулевой рейки – меняем самостоятельно + Видео

Меняем рейку самостоятельно

Есть два способа замены рейки. Подбирается метод исходя из того, зачем именно снимается механизм – для замены или ремонта.

В случае с установкой новой рейки, следует сначала определить ее комплектность.

В продажу они поступают как в сборе с рулевыми тягами, так и без них.

Первый вариант при замене подразумевает выпрессовку наконечников из поворотных кулаков, поэтому для работ потребуется специальный съемник.

Инструмент и приспособления

Для проведения замены потребуется:

Ключи накидные или рожковые на 10, 13, 17, 22 (но лучше – головки с воротком, оснащенным трещоточным механизмом);
Домкраты и подпорки;
Средство WD-40;
Плоская отвертка;
Молоток;
Ветоши;
Съемник наконечников (если тяги тоже демонтируются).

Технология работ

Рассмотрим, как проводиться замена рулевой рейки ВАЗ-2114 без смены тяг. Технология проведения работ такая:

Ставим автомобиль на ровную площадку или яму, обездвиживаем (затягиваем ручник, ставим противооткатные упоры под задние колеса);
Послабляем затяжку колесных болтов;
При помощи домкратов вывешиваем передок авто, затем страхуем подпорками. При наличии одного домкрата поднимаем сначала одну сторону, ставим подпорку, снимаем подъемный механизм и идем на другую сторону;
Снимаем передние колеса;
В арке с левой стороны, по ходу движения авто, имеется технологическое отверстие, которое может быть прикрыто крышкой (не всегда). Эту крышку демонтируем;
Если есть абсорбер, послабляем хомут его крепления, вытаскиваем элемент и отводим в сторону;
При помощи молотка и отвертки отгибаем усики пластинки, которые предотвращают разбалчивание болтов крепления тяг к рейке (для удобства работ можно покрутить рулем, чтоб расположить рейку в хорошем для доступа месте);
Откручиваем болты крепления и вытаскиваем их вместе с фиксирующей пластинкой;
Отводим тяги вбок;
В салоне перед передним щитом внизу находим место соединения вала колонки с валом шестерни механизма. Откручиваем фиксирующий болт. Движениями руля «на себя» расшевеливаем соединение;
Головкой на 13 откручиваем гайки крепления скоб, которыми фиксируется механизм. Предварительно их стоит обработать WD-40, поскольку нередко они ржавеют. Попытки откручивания без предварительной обработки могут привести к обрыву шпильки;
Снимаем скобы;
Смещаем механизм в сторону двигателя, чтобы вал шестерни полностью вышел из отверстия в щите;
Через технологическое отверстие вытаскиваем узел;
Новый механизм проталкиваем через отверстие, правильно размещаем, фиксируем и соединяем с колонкой.

Сборка рулевого управления делается в обратном снятию порядке.

Причины посторонних звуков в реечном механизме

Стук может появиться, если все крепежные соединения недостаточно зафиксированы. Удалить стук поможет банальная затяжка болтов и гаек;
Если изношена опорная втулка с какой-либо стороны;
Если втулка подверглась коррозии, запросто может появиться стук. Решение проблемы – полная смена рейки, иначе стук будет лишь усиливаться и ремонт не поможет;
Если изношены пыльники и реечные зубья;
Если втулка изношена из-за использования слишком мягкого материала, который применили при её изготовлении. Из-за эксплуатации Рено на плохих дорогах, эта деталь деформируется еще быстрее и появляется назойливый стук. Решение проблемы – выточка новой детали из более прочного материала, по сравнению с исходным, например, капролона. Но для того, чтобы правильно выточить новую деталь, используйте чертеж, где указаны точные размеры.

Если вы не можете определить, что проблема в рейке, то посмотрев видео, вы поймете, как она стучит.

Установка рейки

Через проем левого колеса возвращаем рулевую рейку в моторный отсек, устанавливаем на свое место уплотнитель и начинаем самую сложную операцию – установку рейки на автомобиль.

Не без труда я установил вал рулевой рейки и фланец в исходное положение (рисунок слева), но это во второй раз, а в первый я неверно совместил рейку и червячный Вал (рисунок справа).

Как только ось и шлицы вала рулевой рейки у Вас будут совмещены с фланцем рулевой колонки, Вы можете прикручивать рейку к кузову. Здесь нам снова поможет ключ-трещотка, но помните, что прилагать излишнее усилие – недопустимо. Держите ключ, буквально двумя пальцами.

После этого, надо закрутить стяжной болт фланца, но сделать это надо рукой, без использования ключей, чтобы не повредить резьбу болта, если он почему-то не попал в выемку на валу.

Резьбу стяжного болта очень легко повредить, поэтому закручивать его надо без использования ключа – руками

Итак, если Вы толкнули руль от себя, то между рулем и накладкой рулевой колонки не останется зазора. Так оставлять нельзя, потому что при поворачивании руля, все это добро будет скрипеть.

Сейчас болт должен от руки легко вкрутиться во фланец, примерно, до такого состояния.

Отлично! Теперь можно затягивать болт накидным ключом на 13 – резьбу Вы теперь не повредите.

Итак, к этому моменту, рейка у Вас уже прикручена к кузову. Рекомендую Вам, выступающую резьбу четырех шпилек крепления к рейки к кузову, слегка смазать литолом. Это позволит избежать проблем при будущем возможном демонтаже рулевого механизма.

Если руль повернут, то возвращаем его в положение «прямо» и прикручиваем к рейке рулевые тяги. Большие болты на 17, которыми тяги крепятся к рейке, затягиваем тем же «метровым» ключом и достаточно сильно.

Сверху надеваем стопорную пластину. Сделать это надо обязательно, иначе болты могут и открутиться.

Далее прикручиваем термозащиту, подключаем разъемы РХХ и ДПДЗ, устанавливаем площадку под аккумулятор и фиксируем к ней снизу два провода, а на площадку устанавливаем саму АКБ. Не забыв вынуть тряпки (если они были), устанавливаем воздуховод между воздушным фильтром и двигателем, затягиваем все хомуты отверткой.

Виды и устройство рулевых реек

Конструкция рулевой рейки все время совершенствуется – раньше это было примитивное устройство, теперь же в него заложено много различных технологий. Сейчас существует 3 типа рулевых реек.

Обычная

Здесь не используется никаких усилителей, и все усилие для поворота принимает на себя водитель. На современные автомобили эта рейка уже не устанавливается. Она «неубиваема», но крутить руль с ней намного тяжелее. Единственная проблема, которая может появиться при ее применении – стук, однако она легко решается подтягиванием. Конструкция надежная и прочная, но при ее использовании страдает маневренность. Кроме того, она морально устарела.

«Голая» рейка заключена в металлический корпус, внутри которого находится вал с шестерней. К нему подведены тяги с рулевыми наконечниками. Вся эта конструкция защищена пыльником. С основным валом при помощи червячного наконечника сцепляется вал, соединенный с рулем.

Конструкция с ГУРом

пластинчатый насос, нагнетающий давление;
установленный на валу поршень;
распределитель, который следит за подачей рабочей жидкости.

Сразу после поворота руля распределитель начинает регулировать давление масла на золотник и торсион, подавая его в поршневую систему с необходимой в каждом определенном случае стороны. Например, если был поворот в правую сторону, масло подается в правую сторону, и наоборот.

Гидроусилитель полезен с точки зрения безопасности, ведь именно он гасит удар, если колесо попадает в выбоину. Это одновременно и плюс, и минус, так как в этом случае снижается чувствительность управления. При образовании течи езда усложнится вдвойне. Используемая здесь ременная передача отнимает мощность у мотора. И все же исправный гидравлический помощник существенно повышает маневренность и делает руль легким.

Устройство с ЭУРом

Сегодня это самая совершенная модель. Гидравлика здесь уступила место электрическому усилителю руля. Здесь сигнал с установленных на руле датчиков передается на ЭБУ, а оттуда – на электроусилитель. Единственное слабое звено здесь – капризная электроника, поломка которой может быть серьезной проблемой.

Здесь отсутствуют насосы и поршни, а есть только основной и рулевой валы, соединяемые между собой червячной передачей. На рулевом валу находится шестерня, вращаемая электродвигателем. В систему включены расположенные на руле датчики – они сообщают ЭБУ степень отклонения руля во время поворота. Затем электроника подает сигнал на усилитель, и руль начинает вращаться значительно легче.

Система компактна и практически не отнимает мощность у мотора. Работает она в разных режимах: пересеченная местность, скоростная трасса, город. Из минусов: боязнь влаги и нагрузка на генератор.

Это интересно: Стенд развал-схождения или отвес и линейка – что лучше?

Меняем детали

Для устранения стуков и замены рейки и сопутствующих деталей, в том числе замена втулки, используется ремкомплект. Минимальный набор запчастей и инструмента, который входит в него: редуктор, смазочный материал (литол, салидол, ВД-40), набор гаечных ключей, прокладки и сальники.

Базовый ремкоплект Рено Меган 2 недешёвое удовольствие, поэтому можно использовать аналог от других иномарок. Однако перед использованием следует проконсультироваться с автослесарем, который подскажет, подойдет инструментарий или нет, и что следует в него добавить.

Для замены втулки рулевой рейки необходим помощник. Для ремонта используется небольшой газовый ключ, более габаритный не пролезет. Чтобы сэкономить деньги стоит самостоятельно произвести выточку втулки рулевой рейки. Для этого используется собственный или имеющийся чертеж с нанесенными размерами.

Поставьте Рено Меган 2 на домкрат. Застопорите колеса «башмаками». С края, где выявлена неисправность, снять колесо. Используя ключ, выкрутить наконечник руля. Использовать жидкий ключ, чтобы снять гайку в случае ее закипания. Сняв наконечник, следует вывернуть руль до упора и срезать пластиковые хомуты пыльника. Желательно потом их заменить металлическими

Осторожно откручивается гайка наконечника, пыльник рейки и сам наконечник. Снимается тяга с использованием разводного ключа

Подлезьте под машину со стороны ямы, и трубный ключ фиксируется на нижнем рычаге. Он тянет при этом к низу. Помощник должен в это время каждый раз подживать ключ. После изъятия тяги, можно увидеть втулку, которую следует заменить. Применяется для этой процедуры длинная отвертка. Помощник должен покрутить «баранку» в разные стороны. Это способствует снятию требуемой детали. Втулка рулевой рейки далее снимается. Сама втулка рулевой рейки снимается легко, но следует быть осторожным, чтобы ее не сломать. Монтируется новая втулка рулевой рейки, которая предварительно обработана смазкой и весь механизм собирается в обратной последовательности. Как видите, хоть замена втулки процесс не самый простой, но справиться с этим можно. После всех мероприятий следует заехать на Рено Меган 2 в сервис для проведения развала-схождения колес.

При соблюдении технологии, если замена втулки была правильной, стук не будет наблюдаться. В случае, если присутствуют сомнения, следует фиксировать основные моменты, которые были показаны в видео инструкции.

При сильном износе деталей ремкоплект не пригодиться, так как придётся менять весь узел в комплексе. Автоконцерн Рено советует автолюбителям применять только оригинальный ремкомплект. Это дает гарантию в том, что все расходники точно подойдут и идеально встанут на свои места.

Как понять, что рулевая рейка неисправна.

Ремонт рулевой рейки своими руками Чтобы определить, нужен ли ремонт рулевому управлению вашего автомобиля, обратите внимание на следующие признаки неисправности механизма:

явно ощущается стук в рулевой рейке, который чувствуется через руль авто;
увеличилось усилие, необходимое для вращения руля;
появились посторонние звуки и шум в насосе гидроусилителя;
появился люфт рулевой рейки, который чувствуется при вращении рулевого колеса;
началось подтекание масла гидроусилителя из рулевой рейки.

При появлении любого из этих признаков не откладывайте ремонт рулевой рейки. Несвоевременный ремонт деталей рулевого управления может привести к потере ремонтопригодности механизма.

Ремонт рулевой рейки гидроусилителем своими руками.

Итак, у вас течет рулевая рейка. Что же делать, как произвести ремонт и наладить работоспособность рулевого управления? Прежде всего, стоит отметить, что осуществить ремонт данного агрегата на самом деле очень сложно, и приступать к процедуре стоит только в том случае, если под рукой имеется все необходимое оборудование, а также опыт и знания в области строения автомобиля.

Механизм рулевой рейки состоит из таких деталей:

зубчатый вал;
опорная втулка рулевой рейки;
золотниковый механизм.

Ремонт рулевой рейки состоит обычно из нескольких этапов:

Демонтаж, разборка рулевой рейки и очистка от накоплений всех ее деталей.
Замена испорченных частей механизма новыми деталями.
Диагностика зубчатого вала рулевой рейки.

Перед началом ремонтных работ следует обзавестись специальным ремонтным комплектом, куда входят новые детали для рулевой рейки (сальники, втулка рулевой рейки, уплотнители кольца и другие). Как снять рулевую рейку.

Загоните автомобиль на яму или поднимите его с помощью домкратов.
Снимите защиту двигателя (если она у вас стоит).
Снимите теплоизоляционную пластину рулевой рейки.
Открутите крепежные детали на рулевой рейке.
Снимите рейку с креплений и вытащите ее из внутренностей автомобиля.

Стоит отметить, что лучше для вас будет снять рулевую рейку вместе с рулевыми тягами, потому что новые пыльники значительно удобнее будет натянуть на специальные выступы на рулевых тягах. Это поможет вам установить пыльники с идеальной герметичностью.

Как разобрать рулевую рейку.

Открутите рейку от рулевых тяг, используя специальную плоскую отвертку.
Открутите нижнюю пластиковую заглушку зубчатого вала.
Открутите гайку стопорную.
Снимите стопорное кольцо и выбейте аккуратно вал из своего места.
Вытащите нижний сальник.
Путем постукивания извлеките стопорный штифт, который блокирует верхний сальник.
Проверните стопорную заглушку и вытащите стопорное кольцо за проволоку, которая покажется при прокручивании.
Вытащите рулевую рейку через правую сторону и снимите с нее сальник и пластиковую втулку.
Извлеките сальник и заглушку, вытащите пружину и прижимной механизм.

Далее отмойте все детали от наслоений масла и грязи и тщательно осмотрите все детали на предмет механических повреждений вследствие износа. Все поврежденные детали нужно заменить в обязательном порядке. Если поверхность рулевой рейки и шестерни зубчатого вала имеют значительные повреждения, то, скорее всего, потребуется замена всего механизма целиком (как делается замена рулевой рейки на ВАЗ 2109. читайте в нашем материале).

Как собрать рулевую рейку.

Аккуратно установите внутренний сальник на свое место, смазав его предварительно специальной смазкой (ставить нужно через правую сторону пружиной вниз).
Поместите рейку в корпус.
Наденьте пластиковую втулку на правый сальник, смажьте все детали смазкой и установите сальник на свое место, подтолкнув его чем-нибудь.
Установите заглушку и зафиксируйте ее стопорной проволокой.
Нижний сальник оденьте на зубчатый вал.
Установите рулевую рейку в среднее положение.
Вставьте зубчатый вал на посадочное место, предварительно смазав смазкой уплотнения.
Аккуратно вставьте на место верхний сальник, помогая ему молотком зайти на свое место. Установите кольцо стопорное.
Закрутите нижнюю стопорную гайку, подшипник, заглушку.
Установите прижимной механизм, пружину и заглушку. Затяните посильнее.

Дальше установите рейку на автомобиль в обратной последовательности. Обязательно после процедуры ремонта или замены деталей сделайте «развал-схождение». Ремонт рулевой рейки своими руками без и с ГУР имеет много общего, отличия незначительные: разные втулки и состав жидкости для смазки.

Опорные втулки: особенности замены, размеры и характеристики

Опорная втулка представлена кольцом, в котором работает непосредственно сама рейка. Размещается в правой области механизма руля, в месте прикручивания рулевых тяг. Для замены опорной втулки нет необходимости разбора всего механизма рулевого управления. Для осуществления простейшей работы потребуется лишь отвернуть болты крепления и задвинуть рейку в левую сторону до упора. В автомобильных магазинах предлагается готовый комплект рулевых реек, в состав которого входит втулка со специальными колечками и хомутами.

Неисправности и замена: особенности

Если в элементе наблюдаются дефекты, и опорная втулка нуждается в замене, об этом говорит возникновение стука в области справа и слева. При образовании между этой деталью и валом металла с коррозией руль начинает «крутить туго». Чтобы этот дефект был устранен, рейка разбирается, вытаскивается вал. Если на нем есть коррозия, ее можно убрать с помощью полировочных работ. Далее изготавливается втулка, обладающая минимальным валовым диаметром. При отсутствии коррозии изготавливается номинальная деталь.

Для определения нужных диаметров применяется специальный инструмент – индикаторный нутромер, а также штангенциркуль, обладающий высокими показателями точности. В учет принимаются тепловые зазоры. Опорная втулка выполняется из капролона с высокими характеристиками стойкости.

Размер средний: внешний диаметр – 38 мм, внутренний – 27 мм. Показатели длины – 18 см.

Полное руководство о том, как снять рулевое колесо

Правильное руководство поможет вам снять руль с вашего автомобиля и сэкономить деньги, которые были бы потрачены на профессиональное обслуживание. Это простое в применении руководство гарантирует, что вы все делаете правильно, и после этого не будет никаких шансов на неудачу.

Необходимые инструменты

Хотя рули у разных выглядят по-разному, процесс снятия руля более-менее одинаков. Прежде чем пройти процедуры снятия руля, соберите эти инструменты:

Защитные перчатки
Набор инструментов, включая отвертки
Защитные очки

Пошаговые процедуры

Прежде чем продолжить, помните, что безопасность превыше всего. Нет необходимости рисковать, если у вас нет необходимых навыков. Доверьте эту задачу профессионалу.
Однако, если вы все же решите снять рулевое колесо, припаркуйте автомобиль на ровной поверхности, направив колеса прямо, чтобы он оставался в прямом положении. Включите аварийный тормоз и заглушите двигатель. Ваша машина готова.
Вот необходимые шаги, которые нужно выполнить, чтобы снять рулевое колесо:

Снимите отрицательный аккумуляторный кабель.

Это первый шаг. Это предотвратит любое короткое замыкание при замене рулевого колеса. Отсоедините подушку безопасности, расположенную посередине рулевого колеса.

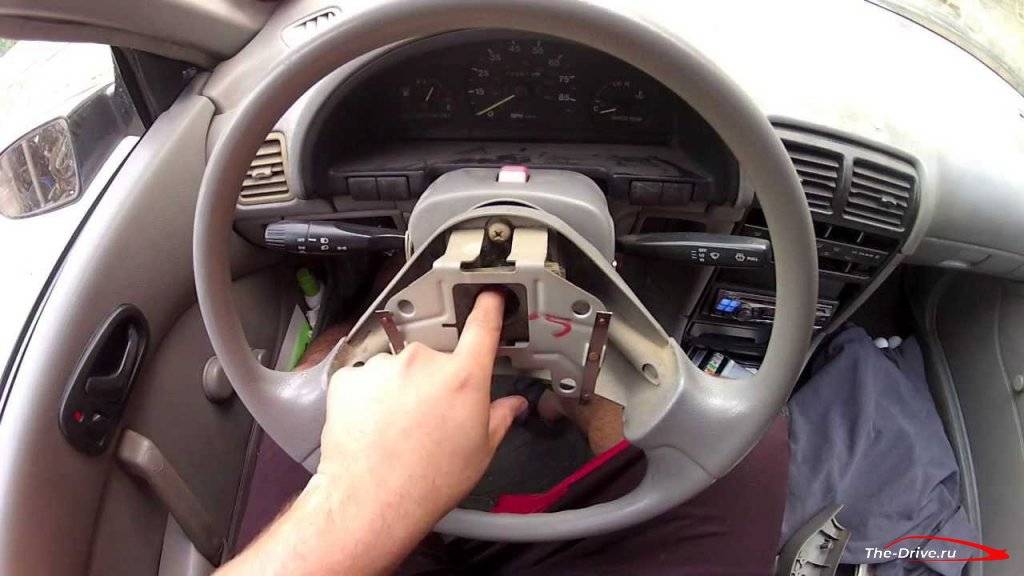

Снимаем крепежные болты.

Осторожно сняв подушку безопасности, найдите крепежный болт или гайку рулевого колеса. Если рулевое колесо удерживается монтажным болтом, съемник для колес не требуется.
Поверните рулевое колесо на 90 градусов и отверните болт против часовой стрелки

У большинства автомобилей есть блокировка рулевого управления, которую необходимо разблокировать, чтобы сделать процесс разблокировки беспрепятственным. Использование пневматического пистолета облегчит этот процесс. Однако, если у вас его нет, используйте головку или скобу для крепления колеса, чтобы ослабить болт.

Вытащите руль.

После откручивания болта внимательно осмотрите резьбу, чтобы убедиться, что вы не повредили ее при снятии рулевого колеса.
Теперь крепко возьмитесь за руль и обеими руками потяните наружу с равным усилием. Если рулевое колесо сопротивляется, измените положение рук и попробуйте потянуть еще раз, покрутив и немного повернув его. Рулевое колесо выйдет из вала. Вот как снять руль.

Проверить проводку и прочее.

Следите за индикатором выравнивания, который вам понадобится во время повторной установки колеса. Индикаторная отметка вверху. Если вы не заметили отметки, создайте ее для справки. (Примечание: некоторые шлицы вала содержат плоское пятно, которое служит маркировкой.)
Когда колесо освободится, выведите проводку, разъемы и клеммы через отверстие для доступа, расположенное в центре рулевого колеса.

Осмотрите руль.

Осмотрите рулевое колесо на предмет повреждений. Собираясь заменить, проверьте схожесть с новым агрегатом.
Блок часовой пружины состоит из пучка проводов, которые остаются прикрепленными к рулевому колесу, когда вы поворачиваете его в любом направлении. Вы должны быть осторожны при обращении с этим устройством. Не поворачивайте его, когда рулевое колесо не прикреплено.

Установите колесо на место.

Когда это колесо будет готово после ремонта или у вас есть новое рулевое колесо, готовое к установке, соедините его с проводкой и разъемом, которые выходят через отверстие для доступа на рулевом колесе.
Удерживая совмещение с индикаторной меткой, установите рулевое колесо на вал колесной колонки и осторожно нажмите. Выравнивание поможет вам в будущем избежать несчастных случаев за рулем.
Возьмите крепежный болт и нанесите на него тонкий слой Loctite Blue

Это поможет крепежному болту плотно остаться на месте. Вставьте крепежный болт рукой. Это предотвратит перекрестную нарезку. Затяните болт в соответствии с рекомендациями производителей. Это последний этап установки рулевого колеса.

Сделайте последнюю проверку.

Вот как снять рулевое колесо, осмотреть его и установить заново. Перед поездкой проверьте еще раз прокладку проводов и затяжку болтов.Завершение
Информация о снятии рулевого колеса сэкономит вам много денег. Все, что вам нужно сделать, это следовать инструкциям этого руководства и действовать соответственно. Также будьте осторожны при обращении с компонентами, потому что даже незначительное повреждение может привести к дорогостоящему ремонту.

Демонтаж, диагностика и установка рулевой рейки

Вне зависимости от того, будет производиться ремонт или замена рейки, её необходимо правильно снять и установить на место.

Список инструментов для работы своими руками

Для демонтажа и ремонта понадобятся следующие инструменты:

плоские отвёртки разных размеров;
монтировка или монтажная лопатка;
небольшой молоток;
плоскогубцы;
динамометрический ключ;
набор торцевых и накидных ключей размером от 10 до 27;
рожковые ключи на 10, 13, 15;
спецключ для регулировки рулевой рейки. Такой ключ приобретается в автомагазине или изготавливается самостоятельно.

Как снять деталь с авто для проверки

Нужно знать расположение деталей в рейке, чтобы провести диагностику тщательно и скрупулёзно

Последовательность снятия рейки:

Откручиваем в салоне крепление рулевого кардана к валу рулевой рейки.
Откручиваем крепление и снимаем пыльник рулевого механизма.
Поднимаем переднюю часть автомобиля, устанавливаем на опоры.
Снимаем передние колёса и левый подкрылок.
Рулевую рейку можно демонтировать с тягами или без них.
- Для снятия рейки без тяг надо открутить стопорную пластину и болты крепления тяг к рейке. Затем отводим тяги в сторону.
- Если механизм демонтируется с тягами, их предварительно отсоединяют от поворотных рычагов.
При выпрессовке шаровых пальцев используется съёмник.
При выкручивании рулевого наконечника из тяги необходимо зафиксировать количество витков регулировочного болта. Это облегчит установку схождения колёс при обратной сборке.
При помощи монтировки подаём весь механизм вперёд, до полного выхода вала рулевой рейки из отверстия в моторном щите.
Весь механизм извлекается через колёсную арку.

Необходимость замены рулевой рейки: диагностика

Для восстановления работоспособности рулевой рейки не всегда требуется её замена, часто проблему можно решить, проведя техническое обслуживание с заменой наконечников, чехла и втулок. Обслуживать рулевую своими силами новичкам не стоит. B конструкции этого механизма имеется множество пружинок и прессовочных шайб, и разобрать мехнизм, перебрать детали и правильно заменить их на новые сможет не каждый. Непрофессиональная установка этих деталей приведёт к некорректному функционированию механизма. То же самое касается, если требуется ослабить механизм или сделать его подтяжку. Также необходимо помнить, что выполнение работ по ремонту вполне может оказаться дороже замены, посему выбор порой очевиден.

Опытные автовладельцы восстанавливают рейки самостоятельно, но не всегда существует такая возможность

Поменять деталь необходимо в следующих случаях:

трещина в корпусе рейки или сорвана резьба крепления наконечников;
очень сильные стуки в рейке, увеличенный люфт рулевого механизма;
коррозия внутренних деталей рулевой рейки, вызванная разрывом резинового чехла;
рейка деформировалась после аварии.

В вышеперечисленных случаях восстанавливать снятую деталь не имеет смысла. Восстановление у профессиональных мастеров будет стоить немалых денег. Поэтому целесообразней будет менять рейку целиком, на что потребуется меньше времени и финансовых затрат. Намного проще будет приобрести в магазине новую и поставить её в сборе на место старой, обеспечив отличную работу рулевого механизма на несколько лет вперёд.

Установка новой

После проведения диагностики и ремонта рейки устанавливаем её на место:

Выставляем рейку в среднее положение. Для этого выкручиваем вал в любую сторону до упора и возвращаем его на 2,5 оборота. Лыска вала должна быть справа и располагается вертикально.
Аккуратно заводим механизм через арку и закрепляем его в обратной последовательности демонтажу. затянуть болты надо динамометрическим ключом.

Не следует при неисправности рулевого управления сразу звонить в СТО или покупать весь узел целиком. При наличии элементарных слесарных навыков можно починить и отрегулировать рулевую рейку в собственном гараже. При этом вы будете уверены в том, что не потратили лишних денег и работы выполнены качественно.

Устраняем люфт

Конечно, капитальный ремонт необходим не в каждом случае, так же не всегда нужна замена комплектующих частей, потому что:

На ваз 2109 рулевая рейка регулируется, и если знать, каким образом подтянуть механизм рулевой рейки, тогда можно убрать стуки рулевого управления без каких-либо денежных вложений вообще
Это возможно, конечно, если стуки вызваны эксплуатационным либо заводским люфтом управления
Для регулировки вам следует воспользоваться эстакадой либо смотровой ямой, отыскать под слоем грязи регулировочную гайку, затем, воспользовавшись специальным ключом «17» ее подкрутить

Разбираем рейку

Когда вы устранили люфт, но стуки при этом не исчезли, тогда на ваз 2109 рейка рулевая подлежит разборке и ремонту:

Самостоятельный ремонт рейки, не составит особого труда, конечно, если знать в какой последовательности необходимо выполнять операции
Сначала снимаем рулевую рейку, причем, если с тягами ее все в порядке, тогда их снимать не обязательно, просто откручиваете их от агрегата и все
Затем зажимаем её в тиски либо в специальное приспособление для ремонта
А затем снимаем хомуты, крепящие защитный колпак, пыльник, правую опору и распорное кольцо
Впоследствии выполняется снятие всех остальных деталей (фото со схемой внизу), включая полную выпрессовку подшипников
Затем детали следует, как можно тщательнее очистить от грязи, с дальнейшим их промыванием в керосине
А после очищения всех деталей, их следует очень внимательно осмотреть на предмет наличия надиров либо других повреждений
Если небольшие задиры будет легко устранить при помощи наждачной бумаги, все сильно изношенные детали, а поврежденные тем более, обязательной необходимо заменить
Такой же подход справедлив и к дефектовке подшипников
В их конкретном случае при малейших сомнениях в работоспособности этих устройств деталей следует их немедленная замена
Так же вам следует понимать, что сама подтяжка рулевой рейки, процедура в принципе, не трудная для выполнения собственными руками операция
Зато разборка рулевой, а тем более её замена может потребовать от вас специальных навыков кроме этого понадобится грамотная инструкция
Когда у вас совсем нет времени, либо желания проводить подобные операции самостоятельно, либо вы совсем не хотите вникать во все тонкости этого процесса, тогда оптимальным вариантом для вас будет выполнение всех ремонтных работ в специализированной автомобильной мастерской
Вы, конечно, понимаете, что цена услуг специалистов обойдется дороже самостоятельного ремонта
Причем сумма счета, который, вам выставят, может сильно отличаться
К примеру, проведение дефектовки — это одна стоимость, а полный ремонт — совсем другая

Схематическое устройство рейки рулевой, на ней хорошо видно, что за чем снимается и затем одевается назад

Стоит заметить, что рейка рулевая это не самый дешевый агрегат автомобиля, поэтому выполнить сразу замену целиком мало кто решается
Начинают все с попытки отремонтировать имеющееся устройство
Случается, что достаточно просто подрегулировать её, чтобы неисправность исчезла, либо выполнить частичный ремонт с заменой подшипников
Разумеется, процедура диагностики, а так же последующий ремонт невозможен без разборки
Только разобрав рейку рулевого управления, вы получите полное представление о состоянии её деталей, какие части требуют доработки (шлифовки например), а какие следует однозначно заменить
Ремонт практически в любом случае выйдет гораздо дешевле, чем полная замена
А если выполнять ремонт рейки самостоятельно вы сэкономите еще и на стоимости услуг автослесарей
Для выполнения самостоятельного ремонта как уже не раз упоминалось, понадобится ремонтный комплект, специфические ключи, а так же набор подшипников и консистентная смазка
На приобретение комплектующих тратится не много денег
Однако, если вы сменили все подшипники, а также уплотнения и смазку, а проблемы с управлением машиной все равно остались, тогда вам все-таки потребуется услуги специалистов, чтобы определить точную причину поломки либо замены «серьезных»(главных) составных частей
Самое примечательное, что в условиях современного тотального «дефицита» финансов к полной замене узла целиком прибегают только в крайних случаях, когда в старом уже нечего ремонтировать

Как починить рулевую рейку

рулевой рейки Для ремонта рейки вам понадобится ремкомплект рулевой рейки 2110. Основная задача заключается в замене упора рейки и втулки, этим вы избавитесь от люфта и грохота при преодолении небольших ухабов.

Для ремонта нам пригодится: упор и втулка рейки, уплотнительное кольцо упора рейки, гайка упора. Также вам понадобится центральная гофра, весьма вероятно, что вам ее придется менять.

Рейка может внутри быть ржавой или крайне грязной, ее в таком случае нужно промыть соляркой или бензином.

Когда будете собирать рейку, ее придется активно смазывать, в связи с этим лучше заранее купить смазку, лучше ФИОЛ.

Сняв рейку, нужно срезать хомуты, хомут крепления к кузову можно не снимать, а другой снимаем с резинкой. Можно еще убрать прокладку, которая расположена в месте контакта рейки и отверстия моторного щита.

После этого начинаем пытаться откручивать гайку упора, при этом вам пригодится хороший ключ. Далее достаем пружину, а также резинку, переворачиваем отверстием вниз и колотим о какую-нибудь деревяшку, чтобы достать сам упор.

Далее достаем старую втулку рулевой рейки. Для этого нужно отогнуть два выступа, и при помощи проволоки выдернуть втулку из корпуса.

После того, как достанете рейку, ее необходимо промыть, для этого подойдет все та же солярка. Также, ее нужно вычистить от смазки и грязи.

Для идеальной прочистки рейки, ее можно продуть. При этом нужно повернуть червячный вал. Это позволит выдуть грязь с обратной стороны.

После этих процедур нужно все смазать и собрать. Червячный вал смазываем поворачивая.

Далее снимаем втулку с рейки и вставляем в корпус, который заранее смазали. Следите за фиксирующими выступами на втулке.

Нужно закрутить прикрепляющий тяги к рейке болт, поставьте корпус так, чтобы втулка смотрела вниз, и поставьте рейку на нее.

Ищем в корпусе рейки середину окна, ее нужно пометить, устанавливаем рейку в среднее положение. Центральное отверстие обязательно должно находиться напротив вашей отметки.

Далее все обильно смазываем и устанавливаем новый упор, уплотнитель и пружину, и закручиваем гайку упора.

Ключом плотно закручиваем гайку, после чего, как в инструкции, отводим в обратную сторону на 2 деления. После установки рейки руль может «потяжелеть», но это временно.

Собираем все обратно, при этом стараемся не оставлять лишних деталей.

Втулка рулевой рейки – заменить самому сложно, но можно
