Увеличиваем клиренс автомобиля своими руками

Инструкция по установке передних проставок для увеличения клиренса

Подробный порядок установки проставок содержится в прилагаемой к комплекту инструкции, поскольку он сильно зависит от конкретного автомобиля.

Верхние опоры стоек по своей конструкции могут сильно различаться, как и особенности проставок. Но существуют и общие моменты:

• многие проставки не требуют не только снятия пружины со стойки, но и демонтажа стойки вообще;
• в таком случае отворачиваются гайки шпилек крепления верхней поворотной опоры к стакану кузова при стоящем на колёсах автомобиле;
• после подъёма машины домкратом и установки на подставку, снимается колесо, а на верхнюю часть опоры монтируется проставка;
• шпильки вводятся в штатные отверстия стакана и закрепляются гайками;
• колесо устанавливается на место и машина снимается с домкрата;
• при возникновении затруднений может потребоваться либо освобождение стойки от нижней шаровой опоры, наружного ШРУС, рулевого наконечника, кабеля датчика АБС, тормозного суппорта или предварительное сжатие пружины при помощи комплекта стяжек.

При отворачивании гайки штока амортизатора надо соблюдать осторожность, точно убедившись, что пружина сжата, и нагрузка на гайку отсутствует

Какие проставки выбрать

В зависимости планируемого участка установки, передних или задних амортизаторах, подбирается тип проставки. Также стоит учитывать и модель автомобиля. Если необходимо оснастить передние стойки, подойдут изделия из стали и алюминия. Внешне напоминают кронштейны. Касаемо задних, здесь применяются пластиковые, резиновые модификации, имеющие форму колец. Стоимость будет зависеть от материала изготовления и производителя.

Увеличение проходимости авто за счет проставок может давать и незначительный минус. Особенно нарушения наблюдаются на моделях отечественного производства:

• быстрее изнашиваются резиновые амортизационные элементы;
• смещается центр тяжести, сильно увеличивается задний занос;
• изменение развал-схождения;
• комфортность водительской посадки снижена;
• из-за прибавления высоты проставки образуется нехватка хода штока.

Несмотря на некоторые отрицательные моменты, все есть смысл ставить проставки. Благодаря которым можно действительно уменьшить изначальную величину клиренса, когда пришли в негодность пружины. Как уже упоминалось, любители бездорожья особенно оценят такое оснащение.

Полиуретановые проставки выполнены в подобном корпусе со стальной втулкой. Говоря об износостойкости, полиуретан быстро деформируется, нанося вред кузову. Наиболее практичными и надежными считаются изделия из алюминия. Вот только единственный нюанс – подверженность коррозии. С положительной стороны зарекомендовал себя пластик.

Бюджетные варианты увеличения клиренса

Первый вариант. Самый простой вариант увеличить дорожный просвет на несколько миллиметров – заменить штатные диски и шины на шины и диски большего диаметра. Это, пожалуй, самый простой и «щадящий» способ, поскольку в таком случае вы практически не меняете конструкции ходовой части машины. Увеличивая клиренс, таким способом необходимо учитывать о допустимых параметрах, которые рекомендует автопроизводитель, узнать их можно в руководстве по эксплуатации или у дилера, или на сайте производителя.

Плюсы:

1. Увеличенный дорожный просвет;
2. Небольшое увеличение просвета;
3. Минимальные затраты.

1. Увеличение расхода топлива;
2. Нарушение точности показаний спидометра;
3. Грязный кузов из-за шин большего диаметра, задевание арок колесами при повороте по той же причине.

Второй вариант из относительно недорогих — установка специальных проставок между пружинами и кузовом автомобиля. Выбирая этот способ увеличения клиренса, необходимо понимать, что такая доработка ходовой уже считается вмешательством в конструкцию ходовой части, то есть вы сознательно изменяете и нарушаете заводские параметры своей машины. Как после такого тюнинга будет вести себя подвеска и как от этого изменится безопасность вашего автомобиля — остается только гадать.

Если же это вас не пугает, вам необходимо выбрать подходящий вариант проставок, поскольку их есть несколько видов. Проставки бывают пластиковые, алюминиевые, полиуретановые. Основным отличием каждой их этих проставок является срок их эксплуатации. Так наиболее долгоиграющими являются алюминиевые проставки, они послужат в разы дольше, чем аналоги из пластика или полиуретана. При покупке необходимо уточнять куда именно вы собираетесь ставить проставки, а также тип подвески вашей машины. Существуют проставки, которые устанавливают между пружиной амортизаторной стойки и чашкой кузова, а также так называемые межвитковые, то есть те, которые ставятся между витками пружин. Для изготовления таких проставок используют разные материалы. Кроме увеличения дорожного просвета эти проставки позволяют сделать подвеску жестче, благодаря чему можно избежать некоторых недостатков, которые возникаю после установки обычных проставок. Дело в том, что межвитковые проставки уменьшают крены автомобиля на поворотах.

Плюсы:

1. Увеличенный клиренс;
2. В случае большой нагрузки задняя часть машины не проседает.

1. Вибрация и нагрузки на кузов и подвеску;
2. Меняются углы работы подвески, а также управляемость автомобилем;
3. Возрастает ход амортизатора.

Третий вариант увеличить дорожный просвет — поменять штатные пружины амортизаторов на пружины с большим количеством витков. Этот способ более дорогостоящий, по сравнению с предыдущими двумя, поскольку предполагает покупку усиленных пружин с большим количеством витков и амортизаторов для них.

Плюсы:

1. Длительный срок эксплуатации;
2. Равномерное увеличение клиренса и отсутствие просадки по сравнению с эффектом от проставок.

Причины увеличить клиренс: плюсы и минусы большого клиренса

Клиренс или дорожный просвет – это измерение расстояния от нижней точки кузова до опорной поверхности (дороги). В цивилизованных странах разрабатывают авто модели исходя из наличия ровных дорог, поэтому производители иномарок не считают необходимым высоко поднимать автомобиль над землей. Чем ближе дно автомобиля к земле, тем лучше управляемость и устойчивость авто, улучшаются аэродинамические качества – стоит только взглянуть на спорткары. Большинство современных моделей имеют дорожный просвет в пределах 13-18 см. Но при этом разработчики и не думают учитывать особенности эксплуатации автомобилей в России, где на 1 километр ровной дороги приходится 9 километров остатков советского асфальта, бездорожья, ям, колей итд. Поэтому для наших автолюбителей часто встает вопрос о повышении дорожного просвета.

Для чего повышают клиренс автомобиля?—> Чтобы бампер не цеплялся за бордюры в городе.

—> Чтобы не задевать дном выступающие неровности дороги.

—> Чтобы не «повиснуть на дне» в сельской местности, где на грунтовых дорогах часто появляются глубокие колеи.

—> Чтобы кузов не проседал до минимума при загрузке машины.

—> Это дешевле, чем обновление элементов подвески.

От какой точки измерять клиренс?Стоит заметить, что расстояние от дороги до уровня днища машины – это еще не точное значение дорожного просвета. Ряд деталей опускается ниже этого уровня и повреждается при столкновении с различными выступами на дороге, будь то камень, завалившаяся ребром плитка и другие препятствия.

—> Выхлопная труба;—> Карданный вал;—> Передний обвес;—> Масляный картер двигателя.

Как раз либо масляный картер, либо обвес обычно являются нижним пределом кузова. То, что располагается ниже, можно считать реальной точкой отсчета для клиренса. Измеряя его, вы можете следить за усадкой пружин.

Может ли сказаться рост дорожного просвета на поведении автомобиля?Конструкция автомобиля отвечает его задачам. Легковые машины создаются для городских и междугородних переездов, им нужна хорошая управляемость на высокой скорости.

Внедорожники имеют высокую посадку, поскольку их цель – преодоление на умеренных скоростях всевозможных препятствий на грунтовых дорогах, лучшая проходимость в зимний период. Их конструкция не рассчитана на перемещение на высоких скоростях

Таким образом, «поднимая» легковой автомобиль, стоит принять во внимание ряд особенностей высокого клиренса

Когда расстояние от кузова до дороги увеличивается, смещается центр тяжести, между колесами проходят более мощные воздушные потоки, в следствие чего ухудшается степень сцепления с дорогой. Возрастает расход топлива. Безопасность маневров ухудшается за счет смещения центра тяжести. Возникают крены на поворотах, растет тормозной путь.

Автовладелец должен знать об этих моментах, когда решится увеличить клиренс тем или иным способом. Не рекомендуется повышать заводской дорожный просвет более чем на 5 см, поскольку это нарушает его конструкцию, и ездить становится небезопасно.

Основные средства повысить клиренсСамые популярные меры для повышения расстояния до дороги перечислены ниже:

—> Выбор шин с более высоким профилем—> Установка дисков большего радиуса—> Применение проставок между пружинами и кузовом—> Установка более жестких или высоких пружин—> Установка бафферов на пружины – межвитковых проставок—> Внедрение пневмобаллонов в пружины задней оси.

Разбор особенностей повышения клиренса тем или иным способом мы проведем в следующей статье.

В компании MRoad вы можете заказать бафферы и пневмобаллоны высокого качестваМежвитковые проставки и пневмобаллоны производства MRoad – это наиболее долговечные и результативные средства повышения клиренса. Бафферы MRoad имеют беспрецедентную гарантию на 100000 км на отсутствие деформации. Межвитковые проставки –бафферы способны увеличить дорожный просвет до 2 см, а также значительно улучшить ходовые качества автомобиля. Пневмобаллоны – готовящаяся к выпуску новинка от МРоад. Это сверхплотные баллоны, накачанные воздухом, которые устанавливаются в полые задние пружины подвески. Эти приспособления способны увеличить просвет до 3-5 см. После установки задняя подвеска заметно приподнимается, компенсируется усадка пружин. С ними можно спокойно загружать багажник и не волноваться из-за заполненного пассажирами салона.

Читайте в нашей следующей статье об основных способах повысить клиренс, их преимуществах и недостатках.

Процесс установки проставки для увеличения клиренса

Чтобы процесс монтажа проставок под пружину своими руками не вызвал затруднений, стоит обратить внимание на следующие рекомендации:

Схема установки проставки

• Чтобы исключить возникновение ржавчины, металлические детали стоит обработать антикоррозийными средствами.
• Машину с передним приводом нельзя поднимать более чем на 20 мм.
• Наилучшего результата можно добиться, если установить запчасти с обеих сторон пружины.
• Чтобы точно знать расположение болтов, нужно заранее посмотреть видеоматериалы или схематическое изображение.
• При тюнинге задней части транспортного средства необходимо учитывать угол образовавшегося наклона.
• Если переборщить с высотой дорожного просвета, велика вероятность появления проблем с развал-схождением.
• Для того чтобы установить деталь требуются специальные болты и шпильки.

Установка на переднюю часть

Существует последовательность действий, чтобы установить проставки для увеличения клиренса своими руками спереди машины:

Передние и задние проставки

• Нужно поставить переднюю часть транспортного средства на домкрат и снять колесо.
• После этого необходимо отсоединить систему торможения и открутить гайки со стойки, заранее стянув пружины стяжкой.
• Далее нужно открутить гайки с верхней опоры и полностью снять переднюю стойку стабилизатора.
• Прежние болты нужно поменять на новые, которые имеют большую длину.
• После необходимо установить проставку и собрать запчасти в обратном порядке.

Подобный алгоритм нужно применить и ко второму колесу.

Установка на заднюю часть

Инструкция для установки проставок сзади автомобиля немного отличается от описанной выше:

Установка проставки

• Для начала нужно снять пороги под крышкой багажника и с задних дверей машины.
• Для удобства нужно подвинуть задние сидения вперед до упора и убрать обшивку с погрузочного отсека и боковин, чтобы открыть доступ к кузову.
• После этого нужно поднять заднюю часть автомобиля домкратом и снять колесо.
• Потом откручиваются гайки и снимается опора.
• Прежние болты, как и в первом случае, заменяются на детали большей длины.
• После всех этих действий нужно установить проставку и собрать все запчасти в обратном порядке.

Поднятие задней части машины

Инсталляция проставок и высоких пружин в заднюю подвеску автомобиля производится таким же образом, как и в переднюю. Даже набор инструментов остаётся неизменным, а съёмник для выпрессовки шаровых пальцев здесь не нужен вовсе. Отличие заключается в порядке разборки ходовой части:

1. Снимите обшивку багажника либо спинку заднего сиденья, чтобы добраться до верхних креплений стоек.
2. Освободите верхнюю опору стойки, открутив гайку на штоке. Последний необходимо удерживать вторым ключом, чтобы амортизатор не проворачивался.
3. Поднимите машину домкратом и снимите заднее колесо, после чего опустите кузов на колодку. Домкрат подставьте под ступицу и приподнимите её.
4. Открутите нижнюю опору стойки и выбейте болты, если они не вынимаются вручную. Извлеките узел в собранном виде из стакана, разберите его и поменяйте штатные проставки с пружиной на усиленные.

Крепление задней стойки прячется под обшивкой

Задняя многорычажная подвеска разбирается по такому же алгоритму, как и передняя: сначала откручивается нижнее крепление амортизатора, потом освобождается нижний рычаг, пружина стягивается и вынимается из гнезда вместе с наставками. При сборке обязательно поставьте удлинители для амортизаторов, чтобы штоку хватало рабочего хода на завышенном кузове.

Проставка для удлинения заднего амортизатора

Безопасность

Какой бы способ увеличения клиренса на ВАЗ 2110 вы не избрали (если вам это, конечно, нужно), помните о том, что безопасность – прежде всего. Вы ведь хотите получить автомобиль, который будет более стойким на дороге, а не готовым каждую минуту перевернуться даже на небольшом препятствии?

Поэтому обязательно отрегулируйте подвеску, увеличив ее упругость. Поменяйте обычную резину, установленную на машине, на низкопрофильную. Для гарантии установите также дополнительные стабилизаторы.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Часто даже новый автомобиль при полностью, а порой и частично загруженном багажнике задевает задними колесами за подкрылки. Избавиться от этой неприятности, а заодно и увеличить дорожный просвет можно, установив проставки между нижними концами задних амортизаторов и проушинами балки задней подвески.

Мы выбрали проставки, позволяющие поднять задок автомобиля в три разных положения.

При подъеме задней части автомобиля изменяются три важных параметра: положение регулятора давления задних тормозов, направление световых пучков фар и угол продольного наклона оси поворота передних колес (кастор).

Первые два параметра поддаются самостоятельной регулировке. Кастор при подъеме задка уменьшается, влияя на устойчивость и управляемость автомобиля.

У автомобиля в снаряженном состоянии и с полезной нагрузкой 320 кг (4 человека) в салоне и 40 кг груза в багажнике углы установки колес должны находиться в следующих пределах:

угол продольного наклона оси поворота

Углы установки колес автомобиля в снаряженном состоянии

(без водителя, пассажиров и груза)

угол продольного наклона оси поворота

Для установки проставок вывешиваем заднюю часть автомобиля.

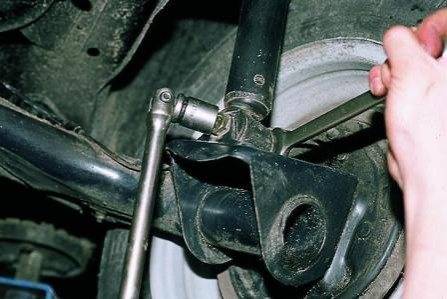

1. Ключом «на 19» отворачиваем гайку болта нижнего крепления амортизатора, удерживая болт от проворачивания головкой той же размерности

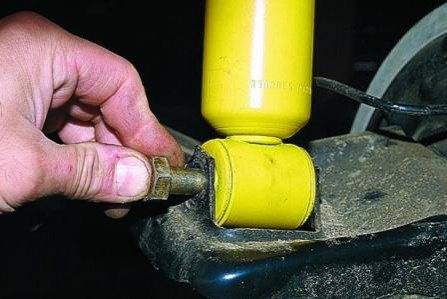

2. …и вынимаем болт.

Аналогично отсоединяем нижнее крепление второго амортизатора.

3. С одной стороны проставки расстояние, показанное на фото, больше, чем с другой. Этой стороной ориентируем проставку к продольной оси автомобиля.

Обратите внимание на то, что проставки зеркально симметричны, и их можно установить как на правую, так и на левую сторону автомобиля

4. Для правильного монтажа проставки необходимо, чтобы линия, проходящая через центры отверстий креплений проставки к балке и нижнему концу амортизатора, была близка к вертикали и совпадала с продольной осью амортизатора.

Поэтому при монтаже выбранной проставки на правой стороне автомобиля для крепления амортизатора можно использовать только одно отверстие.

5. Если этот вариант не устраивает, располагаем данную проставку на левой стороне.

В этом случае можно будет использовать одно из двух других отверстий для крепления амортизатора.

Устанавливаем проставку на проушины балки.

6. Размещаем между проушинами балки распорную втулку и вставляем болт.

Наживляем на болт гайку и затягиваем ее моментом 70–85 Нм (7,0 -8,5 кгс∙м).

В этом положении проставки задок автомобиля можно поднять на максимальную или минимальную величину.

Мы выбрали нижнее отверстие

7. Вставляем болт в отверстия проставки и во втулку амортизатора.

Плюсы и минусы увеличения клиренса

Среди положительных сторон изменения клиренса стоит выделить:

• быстрая замена проставок, включая и изделия из другого материала. Учитывать необходимо то, что нужно держать симметрию – слева и справа должны быть проставки из одного и того же материала без различий в характеристиках (лучше – одной модели и производителя);
• низкая стоимость работ и материалов;
• возможность осуществить манипуляции самостоятельно.

Увеличенный клиренс

Отрицательные моменты также есть:

• относительная недолговечность материалов – требуется регулярная смена. Срок эксплуатации зависит от используемого материала, частоты выездов и характера вождения;
• при увеличении клиренса слишком сильно вероятно отклонение подвески, усиление нагрузки на амортизаторы и повреждению тормозных шлангов;
• вероятно отсоединение проводки датчиков ABS и других узлов.

Следует соблюдать равновесие при увеличении клиренса как спереди, так и сзади машины.

Самостоятельное изготовление проставок на примере автомобиля Fiat Doblo

Материалы

Для начала определимся с материалом проставок. Проставки для передних амортизаторов будут алюминиевыми, сделать их можно из готовых проставок для другой машины (например, «Москвич 2141»). Материалом для задних проставок будет листовая резина повышенной плотности толщиной 20 мм.

Последовательность действий (с фото)

• Для того, чтобы установить готовые алюминиевые проставки от автомобиля «Москвич-2141» на автомобиль Fiat Doblo, их необходимо будет обрезать и просверлить в них по два дополнительных отверстия.
• Для разметки алюминиевых проставок целесообразно использовать верхнюю шайбу, устанавливаемую на верхние опоры амортизаторов автомобиля Fiat Doblo.
• Шайба накладывается на алюминиевую проставку, а затем, с помощью маркера, на проставке отмечается часть, которую необходимо будет обрезать, также отмечаются места, в которых нужно будет просверлить отверстия.
• Размеченная проставка зажимается в тиски, лишняя часть срезается ножовкой по металлу, после чего дрелью сверлятся два дополнительных отверстия диаметром 10 мм.
• Аналогичным образом делаются проставки и для задних амортизаторов. В качестве шаблона используется всё та же шайба, однако, для резки резины целесообразнее использовать нож. В остальном процедура такая же, как и с алюминиевыми проставками для передних амортизаторов.

Самостоятельное изготовление проставок на примере автомобиля Fiat Doblo

Материалы

Для начала определимся с материалом проставок. Проставки для передних амортизаторов будут алюминиевыми, сделать их можно из готовых проставок для другой машины (например, «Москвич 2141»). Материалом для задних проставок будет листовая резина повышенной плотности толщиной 20 мм.

Последовательность действий (с фото)

• Для того, чтобы установить готовые алюминиевые проставки от автомобиля «Москвич-2141» на автомобиль Fiat Doblo, их необходимо будет обрезать и просверлить в них по два дополнительных отверстия.
• Для разметки алюминиевых проставок целесообразно использовать верхнюю шайбу, устанавливаемую на верхние опоры амортизаторов автомобиля Fiat Doblo.
• Шайба накладывается на алюминиевую проставку, а затем, с помощью маркера, на проставке отмечается часть, которую необходимо будет обрезать, также отмечаются места, в которых нужно будет просверлить отверстия.
• Размеченная проставка зажимается в тиски, лишняя часть срезается ножовкой по металлу, после чего дрелью сверлятся два дополнительных отверстия диаметром 10 мм.
• Аналогичным образом делаются проставки и для задних амортизаторов. В качестве шаблона используется всё та же шайба, однако, для резки резины целесообразнее использовать нож. В остальном процедура такая же, как и с алюминиевыми проставками для передних амортизаторов.

Проставка для Fiat Doblo готова Накладываем шайбу на проставку Делаем разметку проставки маркером Алюминиевая, необработанная проставка Проставки от «Москвича»

Как определить оптимальный клиренс?

Для начала нужно разобраться с самим понятием этого слова. Клиренс – это расстояние между дорогой и нижней точкой кузова. Произведя определенные расчеты, вы сможете узнать, нужно ли вам увеличивать дорожный просвет. Для замера подойдет обычная линейка или рулетка. Определив центр кузова, найдите в нем точку, расположенную ближе всего к поверхности земли. После этого вымеряйте расстояние между этой точкой и поверхностью дороги.

Вычисляем высоту дорожного просвета

Процесс определения низшей точки поверхности автомобиля является немного затруднительным. Связано это, в первую очередь, с наличием многочисленных защитных элементов кузова и двигателя, установленных внизу. Практически все машины имеют нижнюю точку, расположенную под двигателем. Это в случае, если вы не занимались тюнингом автомобиля, и не увеличивали размер выхлопной трубы. А так-то все агрегаты, включая коробку передач и заднего моста, находятся на высшем уровне.

Выбирая автомобиль, уделите немного внимания изучению информации о клиренсе, что защитит вас от приобретения машины с заниженным клиренсом. При этом некоторые производители, указывая информацию о дорожном просвете, не учитывают защиту картера. Зачастую в техническом паспорте указываются одни данные, а в действительности цифра несколько другая.

Что лучше: бафферы или проставки

Прежде чем понять, какие конструкции лучше, необходимо определить разницу между этими элементами.

Проставки имеют единственное назначение – увеличение расстояния до дорожного полотна. Комплект деталей на 1 колесо стоит от 1 тысячи рублей и выше. Устанавливаются рядом с верхней опорой стойки (опорным подшипником).

Для установки вставок необходимо демонтировать колеса и подвески. Они обладают следующими недостатками: нарушается баланс подвески, смещается центр тяжести, увеличивается нагрузка на амортизаторы.

Автобаферы – это амортизационные подушки, устанавливаемые между витками колесных пружин. Они помогают увеличить дорожный просвет, снизить нагрузку на подвеску. Ставится при помощи обычного автодомкрата – крепится на витки пружины.

Единственный недостаток бафферов – они достаточно дорогие. За 1 элемент необходимо отдать от 1600 рублей. Однако по возможности лучше установить на автомобиль именно автобафферы. Читайте статью «Плюсы и минусы автобеферов».

Преимущества автобаферов:

Алгоритм работ по установке

Установка проставок для увеличения клиренса (в случае, когда они будут помещаться между опорой стойки и кузовом) – не сложная, и ее вполне можно выполнить самостоятельно.

Далее приведена общая последовательность работ по их монтажу. Подходит она практически для любого авто, но стоит учитывать, что у каждой модели имеются свои определенные нюансы.

Чтобы поставить проставки спереди необходимо:

Выдомкрачиваем колесо и снимаем его с авто;
Отсоединяем от стойки рычаги и рулевые наконечники;
Откручиваем гайки крепления стойки к кузову;
Опускаем стойку вниз, и проворачиваем ее так, чтобы обеспечить доступ к верхней опоре;
Удаляем «родные» болты из опоры (выбиваем), на их место ставим удлиненные (для исключения проворота болтов при затяжке гаек, их лучше приварить к опоре);
Надеваем на болты проставку;
Устанавливаем стойку на место и фиксируем гайками;
Собираем все обратно.

Затем операция повторяется, с другой стороны. После установки проставок обязательно проводится регулировка углов развала-схождения.

Примерно так же устанавливаются подложки и на заднюю подвеску. То есть, отсоединяем от кузова стойку, меняем болты, ставим проставку, собираем все обратно.

Единственное, после сборочных работ регулировка углов не потребуется.

Но это описана установка проставок на легковых авто, где в основном используются спереди стойки МакФерсона.

Но есть и машины, у которых, конструкция подвести отличается, поэтому и нередко подложки устанавливаются под пружины. Ниже более наглядно это все показано.
