Установка противотуманных фар – правильные монтаж и подключение

Противотуманки. Нужны ли?

С точки зрения эстетики, безусловно, лишние источники света на автомобиле всегда выглядят более эффектно, особенно если они яркие. Только вот насколько остро стоит необходимость в противотуманных фарах, какие лампы лучше использовать в них, как подключать и где устанавливать? И какого цвета должно быть стекло? Масса вопросов, но все они разбиваются об одно единственное «хочу». В принципе, противотуманные фары нужны, если они соответствуют своему названию и назначению. Противотуманки — это не просто дополнительные фары. Это свет, который предназначен именно для езды в условиях плохой видимости, а именно — в тумане.

Поэтому-то и устанавливают в противотуманки желтый светофильтр

В этом случае совсем неважно, какая стоит лампа в фаре — галогенка, обычная лампа накаливания или диодные противотуманки. Главное, цвет светового потока. И вот почему

Туман — это водяная взвесь, состоящая из микроскопических частичек влаги. Попадая на поверхность каждой капли, белый свет преломляется и рассеивается, превращаясь в непроницаемую пелену. Получается сплошная стена из белого света, облако, сквозь которое увидеть что-либо сложно. Желтый спектр же способен пробивать взвесь, не так рассеиваясь, поэтому и видимость в общем при использовании желтого светофильтра лучше

И вот почему. Туман — это водяная взвесь, состоящая из микроскопических частичек влаги. Попадая на поверхность каждой капли, белый свет преломляется и рассеивается, превращаясь в непроницаемую пелену. Получается сплошная стена из белого света, облако, сквозь которое увидеть что-либо сложно. Желтый спектр же способен пробивать взвесь, не так рассеиваясь, поэтому и видимость в общем при использовании желтого светофильтра лучше.

Подключение противотуманок: доступные способы

Определившись с тем, как поставить противотуманки и закрепив сами противотуманные фонари, можно переходить к их подключению.  Подключение противотуманных фар можно выполнить несколькими способами. На практике, если в авто уже имеется штатная проводка на ПТФ, такое подключение будет самым простым.

В таком случае заводская электрическая схема частично или полностью имеет подводящие провода, разъемы, реле, предохранитель, выключатель и т.д. Фактически, нужно только поставить фары и подключить их к разъемам.

Как правило, данный вариант доступен в том случае, когда на машину, изначально оснащенную противотуманками, ставятся новые ПТФ. Главное, подобрать ПТФ, подходящие по крепежу, по соединениям, габаритным размерам и другим характеристикам.

Если  же на машине цепь для подключения ПТФ отсутствует, тогда прокладывать проводку на туманки нужно самостоятельно. Чтобы это сделать, нужны:

  • медные провода в изоляции;
  • реле противотуманных фар;
  • кнопка противотуманных фар (выключатель ПТФ)
  • предохранитель;
  • противотуманные фары.

Сразу отметим, не следует подключать ПТФ к габаритным огням

Обратите внимание, провода и выключатель габаритов не рассчитаны на дополнительную нагрузку.Также обязательно нужно подключать ПТФ через предохранитель, который защищает машину от пожара в случае возникновения короткого замыкания

Номинал предохранителя высчитывается с учетом мощности ПТФ. Например, ламы 60 Вт, ПТФ две штуки, тогда  60 Вт * 2 / 12 В составляет 10 А. При этом предохранитель должен иметь запас, то есть вместо 10 А лучше брать 15 А.

Как работает рассматриваемое устройство

Основными особенностями данного реле можно считать следующие:

  1. Тип устройства – нормальное разомкнутое, тип колодки – шестиконтактная, для обеспечения удобства и упрощения подключения нумерация контактов присутствует на корпусе изделия.
  2. Система собрана таким образом, что контакты замыкаются триггерно. Говоря простым языком, конструкция функционирует так: при нажатии кнопки система включается, при повторном нажатии – отключается.
  3. Самая главная особенность устройства – оно функционирует только при наличии напряжения на двух дополнительных контактах. Именно благодаря им кнопка автоматически отключается при выключении зажигания автомобиля.
  4. Реле может быть рассчитано на работу в системах с силой тока, не превышающей 20А.


Так выглядит схема рассматриваемого нами реле

Инструменты и материалы

Перед приобретением ПТФ, автолюбитель должен определиться с местом их установки. На некоторых автомобилях есть специальные заглушки в бампер под противотуманки. В этом случае размер и форма фар должна подбираться согласно размерам отверстий. Если ПТФ будут монтироваться на уровне штатной оптики или на крыше, то форма и размеры не имеют значения

Важно, чтобы в комплекте были надежные крепления

При выборе ПТФ следует определиться с типом ламп. Ксенон можно устанавливать лишь в специально предназначенные фары.

При выборе следует обратить внимание на следующие факторы:

  • материал изготовления – стойкий термопластик;
  • корпус должен быть разборным и герметичным;
  • форму лучше выбирать аэродинамическую, что снижает шумность при движении.

При использовании в качестве стекла поликарбоната, стекло лучше покрыть защитной пленкой, тогда они будут долго оставаться прозрачными.

Для самостоятельной установки нужно приобрести не только фары, но и приготовить другие материалы:

  • провода;
  • клеммы для соединения электропроводов;
  • выключатель ПТФ в виде кнопки или ручки;
  • предохранитель номиналом на 20-30 А;
  • 4-х контактное реле.

Кроме того, для выполнения работ понадобится стандартный набор инструментов. Чтобы защитить бортовую сеть, подключение делается через реле (автор видео — PRO.Garage).

Подключение ПТФ через реле и кнопку

Во время ненастья эффективность фар головного света заметно снижается, что не только делает управление автомобилем менее комфортным, но и сказывается на безопасности поездки.

Световой луч фар ближнего и дальнего света отражается от капель дождя и частичек водяного пара во время тумана, образуя плотную белую пелену.

Настоящим спасением для водителя в таких погодных условиях станут противотуманные фары (ПТФ), которые дают плоский и широкий горизонтальный луч света.

Он стелется над дорогой, хорошо подсвечивая обочину, улучшая видимость самого автомобиля для водителей встречных авто.

Штатные ПТФ редко встречаются в базовых комплектациях автомобилей, однако при желании противотуманки всегда можно приобрести отдельно и установить самостоятельно. Для этого достаточно иметь базовые знания в области электротехники и электроники.

Вот так выглядит схема подключения кнопки ПТФ через реле:

На ней все предельно просто и понятно.

  1. С аккумуляторной батареи плюс через предохранитель идет на контакт реле (30) и далее с контакта (85) идет на один контакт кнопки включения/выключения ПТФ.
  2. На второй контакт кнопки подается минус.
  3. Далее с контакта реле (87) плюс идет на лампы противотуманных фар.
  4. К контакту (86) подключается минус.

Обратите внимание на то, что каждая модель автомобиля имеет свои особенности, поэтому схема может корректироваться

Инструкция — как подключить противотуманки через реле и кнопку на примере Шевроле Нива

Как видно из представленной выше схемы, для подключения противотуманок понадобятся:

  • сами ПТФ;
  • реле противотуманных фар;
  • кнопка включения/выключения фар;
  • предохранитель 10 А;
  • провода и соединительные клеммы.

Для работы также понадобятся некоторые инструменты: отвертки, острый нож для зачистки проводов и изолента.

Работу по установке и подключению противотуманок через реле и кнопку выполняем в следующей последовательности (рассмотрим на примере Шевроле Нива):

  1. Определяем место расположения реле. Поскольку данный компонент имеет небольшие размеры, его можно без труда спрятать за приборной панелью.
  2. Определяем место расположения кнопки включения/выключения ПТФ;
  3. Отмеряем необходимую для подключения длину проводов;
  4. Далее протягиваем медный провод от контакта 30 к аккумулятору (+), предварительно установив в удобном месте предохранитель на 10 Ампер;
  5. Подключаем кнопку противотуманных фар к контакту 85 и устанавливаем в выбранное место. Как правило, кнопка передних ПТФ устанавливается на место штатных кнопок, где стоит заглушка;
  6. Контакт реле 86 в любом удобном месте соединяем с массой;
  7. Устанавливаем противотуманные фары. Производители позаботились о том, чтобы те владельцы, которые пожелают установить противотуманные фары, не выдумывали «велосипед». В передних бамперах Шевроле Нива для этого предусмотрены специальные ниши, которые закрыты заглушками. Для того чтобы их снять необходимо с внутренней стороны бампера открутить саморезы. Вставляем фары и смотрим на обозначения проводов.
  8. Плюсовой провод на них подаем с контакта 87, минус — с кузова авто;
  9. Проводим тестирование.

ВИДЕО ИНСТРУКЦИЯ

Полезные правила — надо знать

При выборе самих противотуманок и места для их расположения следует внимательно ознакомиться с принятыми нормами, которые строго прописаны в ПДД.

Так, на территории России допускается установка только заводских ПТФ, прошедших сертификацию. Подтверждением этого является знак Е22 в круге, который наносится на корпус ПТФ.

  1. Самих противотуманок должно быть две штуки — не больше и не меньше.
  2. Установлены они должны быть на расстоянии не более 40 см от кромки рассеивателя бокового габарита и не ниже 25 см от уровня поверхности дорожного покрытия. У большинства современных автомобилей на бампере предусмотрены штатные места для установки ПТФ.
  3. Если данной комплектацией противотуманки не предусмотрены, на их место ставятся заглушки, которые легко извлекаются и на их место монтируются ПТФ.

В большинстве противотуманных фар, представленных на рынке, применяется стандартная однонитевая лампа категории Н1. Включаться ПТФ должны только вместе с габаритными огнями.

Неправильная установка противотуманные фар может привести к возникновению ДТП или будет вызывать дискомфорт у водителей встречных автомобилей. Соблюдайте все правила, и вы никогда не попадете в неприятную ситуацию.

Особенности установки противотуманок

  • Установка противотуманных фар должна осуществляться строго внизу автомобиля, поэтому если на вашей машине не предусмотрено для них специального места расположите их как можно ближе к дорожному полотну. Так, получается «прослойка» между туманом и светом, что обеспечивает хорошую видимость водителю. Нельзя устанавливать противотуманные фары выше головных фар.
  • Необходимо следить за чистотой фар, также можно защитить их специальными предохранительными решетками, которые сберегут их от ударов камней, палок и т. п.
  • Чтобы избежать запотевания или помутнения стекол, рекомендуется один раз в несколько месяцев производить полировку специальным раствором. Особенно актуальна эта процедура для водителей часто ездящих по песку. Также может понадобится такая обработка стекол после зимы.

Процесс монтажа

Для установки комплекта своими руками вы можете:

  1. Воспользоваться обозначенными производителем местами в переднем бампере;
  2. Выбрать место крепления на бампере самостоятельно (с учетом требований ПДД).

Дело в том, что форма противотуманок разная и по габаритам, и по форме. Поэтому, подключение противотуманных фар на Газель будет осуществляться вами на основании габаритов выбранных световых приборов.

Сегодня в продаже можно встретить продукцию:

  1. Прямоугольной формы;
  2. Квадратной формы;
  3. Овальной формы.

И вопрос после покупки приглянувшегося комплекта состоит в том, как установить осветительные приборы на непредназначенные для них места. Все дело в том, что компании стремятся выпускать универсальные осветительные приборы, тогда как единого стандарта среди производителей автотехники не наблюдается.

Способы крепления на бампере

Сложность заключается в том, что у штатного переднего бампера нет прорезей под установку дополнительных осветительных приборов.

Поэтому у владельцев Газелей есть два выхода:

  1. Вырезать их самостоятельно, либо устанавливать противотуманки поверх бампера;
  2. Приобрести усовершенствованный бампер.

Интеграция в электрическую цепь

Разобравшись с местом крепления, вам предстоит соединить электрические компоненты в единую цепь и интегрировать ее в штатную.

Для этого в комплекте с противотуманками есть:

  1. Электропроводка с разъемами для подключения в схему Газели;
  2. Реле-прерыватель;
  3. Кнопка включения, предназначенная для установки на панели приборов;
  4. Инструкция по подключению и распиновке клемм.

Алгоритм работ будет следующим:

  1. Соединяем проводами установленные фары;
  2. Выводим жгут проводов в подкапотное пространство;
  3. Определяем место установки реле;

  1. Подсоединяем провода к реле от фар;
  2. Заводим от реле через технологическое отверстие провода в салон;
  3. Определяем место установки кнопки включения;
  4. Устанавливаем ее и подсоединяем к штатной схеме электропроводки Газель.

Давайте разберемся, как подключить провода к реле. Дело в том, что само реле требуется для защиты кнопки включения, поскольку она не рассчитана на ток, который потребляют мощные противотуманные фары.

Собрав всю цепь воедино, проверьте правильность подключения проводов к установленному под капотом реле:

  • Контакт 86 – цепь обмотки реле;
  • Контакт 87 – на «плюс» через кнопку;
  • Вывод 30 – на «плюс» через плавкий предохранитель;
  • Контакт 85 – масса («минус»).

Что нужно иметь под рукой

Для выполнения работ вооружимся следующими предметами:

  1. ключами на 8 и 10;
  2. отвертками плоскими и крестообразными;
  3. ключом на 6 граней, регулирующим распространение света;
  4. изолентой, кусачками, плоскогубцами (возможно, паяльником);
  5. стяжками для крепления проводки и куском прочной проволоки из стали;
  6. собственно, фарами;
  7. самое главное, что понадобится для ремонта — комплект для подключения противотуманных фар на Калину.

Кнопка, реле и провода с разъемами Несмотря на то, что заглушки, которые входят в комплектацию, обычно черного цвета, вы можете покрасить их под цвет кузова, как только пожелаете. Качественные противотуманки обычно оснащены неплохими по свои характеристикам лампочками Philips.

Комплект, куда входит кнопка включения противотуманных фар Калины, а также провода, колодки и разъемы, реле включения потребуется приобрести отдельно. Однако в случае, если в вашей машине есть кондиционер, то и место под кнопку автоматически занято.

Детали для установки в передний бампер

Последовательность выполнения работ

Итак, ниже представлена подробная инструкция, воспользовавшись которой вы можете без труда оснастить свою любимицу противотуманками:

  • как и в ряде других электроработ, наши действия начинаются с отключения питания от АКБ (клемма «минус»);
  • теперь можно приступать к демонтажу бампера. Нам необходимо выкрутить винты и снять черные пластиковые решетки. Возможно, потребуется снятие номерного знака;

Начинаем работу по установке ПТФ

  • решетки и бампер крепятся саморезами и винтами – вы сможете их нащупать руками, даже без ямы. Когда снимете бампер, то увидите, что места крепления обозначены стрелками. Это позволит в будущем выполнять такие работы гораздо быстрее;
  • колесные арки дополнительно удерживают бампер 3-мя саморезами – не забудьте выкрутить их также;
  • теперь можно бережно начинать выводить из-под арок боковины бампера, используя раскачивающие движения, и снимаем его целиком. Заглушки отгибайте при помощи плоской отвертки;
  • сами противотуманки крепятся на тройку саморезов каждая;
  • теперь нам нужно дотянуть проводку в салон (как показывает видео в этой статье). Многие рекомендуют в этом месте снять водительское колесо и арочную защиту;
  • там, где располагается сцепления педаль, обнаружим то место, где провода собраны в жгутик и толкаем наружу уплотнитель;
  • теперь можно протягивать проводку с применением жесткой стальной проволоки. Суть состоит в том, чтобы затянуть проводку из салона в пространство под капотом. Можно сразу предусмотреть проводку для подключения светодиодных габаритных огней, , сигнализации, дистанционного открытия капота и всего прочего, что еще не установлено;

ПТФ в сборе

вместе с фабричными будут проходить наши новые колодки проводов, после чего их можно стянуть вместе пластиковыми стяжками по типу хомутов. Если есть потребность, в этом может помочь схема подключения противотуманных фар на Калине;

Собираем фару полностью

Продолжаем наш алгоритм установки ПТФ:

  • сохраняем требуемую длину для противотуманок и начинаем прикручивать к болтам отрицательные клеммы. Можно использовать для этого любые болты, располагаемые на металлических частях кузова, кроме болтов крепления картера двигателя, поскольку через них отсутствует нормальный контакт между защитой и кузовом машины;
  • под решеткой радиатора удобнее будет протянуть провод к правой фаре;

Присоединение проводов

  • в случае необходимости удлинения проводов делайте скрутку, а лучше даже пропаяйте это место и заизолируйте;
  • мощность, которую потребляют противотуманки, требует подключения через реле, которое управляется кнопкой (см. фото);
  • возьмите питание от розового проводка, что ведет к блоку предохранителей (реле К7). Оно предназначено для включения дальнего освещения, а напряжение на нем появляется только при включенном зажигании;
  • используем предохранитель на 15 Ампер;
  • контакты от реле посредством проводов с сечением не меньше 0,75 мм подключаются к проводам противотуманных фар и к реле;
  • после выполнения всех подключений необходимо проверить как мы собрали наш комплект и есть ли питание в цепи. Для этого подсоединим массу автомобиля и проверим, как светят фары при включении от кнопки;

Бампер с установленной фарой

осталось в обратном порядке собрать бампер, наблюдая при этом, чтобы не произошло нигде защемления проводов. Цена и степень сложности такого ремонта будут под силу любому владельцу Калины. Для того, чтобы произвести регулировку света фары, снизу есть доступ к регулировочному винту.

Требования законодательства

И какого цвета должно быть стекло? На обеих фарах 1 такой контакт соединяется при помощи провода в цепь, после чего присоединяется на массу или на металлические части кузова авто путем прикручивания к корпусу болтом. Опознать такие участки удастся по специальным заглушкам, установленным в области переднего бампера. Противотуманные фары на автомобиле предназначены для улучшения освещения дороги во время тумана, снегопада, сильного дождя.

Естественно, что на дальнобойность света это не влияет никак, но для получения полной картины о состоянии дорожного покрытия противотуманки будут полезны. Они просто будут создавать белую стену, и чем ярче будет свет, тем прочнее будет эта стена. Здесь вы сможете увидеть провода, которые были установлены еще на заводе, они подведены под гайку, которую можно открыть ключом на Для проведения регулировки вам потребуется не только ровная поверхность, но и место со сплошным забором или стеной перед ней. Прикручиваем реле к корпусу автомобиля, под этот же болт закрепляем его массу, предварительно зачистив место контакта от краски: Подключаем силовые провода к противотуманкам, также рядом с противотуманной фарой в удобном месте подключаем массу, обеспечивая надежный контакт с корпусом автомобиля: Конечный результат: Закрепить противотуманки можно, рассверлив отверстие в металлической вставке рядом с болтом крепления бампера.


Так вы значительно увеличите ресурс эксплуатации фар и обеспечите им высокую безопасность при езде по пересеченной местности. Они прокладываются по левому крылу, из — под панели приборов, так же как проложена основная проводка.

Требования к установке противотуманных фар

Правила установки прописаны в ПДД ГОСТ 8769-75. Если в конструкции авто не предусмотрены готовые места под монтаж, их можно вынести отдельно, либо переделать бампер. Последний вариант несколько сложен, потому что указанная доработка приводит к внесению изменений в конструктивную схему транспортного средства, что приравнивается к частичному переоборудованию.

Указанный ранее стандарт диктует правила монтажа ПТФ.

  1. Количество противотуманок – не более двух штук.
  2. Между боковой плоскостью и источником света не должно быть более 40 сантиметров расстояния.
  3. Минимальная высота установки – 25 сантиметров от дорожного покрытия.
  4. Световое отверстие противотуманки должно располагаться ниже, чем верхняя точка проема ближнего света.
  5. Противотуманный свет разрешено включать только вместе с лампочками габаритов.
  6. Угол видимости составляет 15 градусов в вертикальной плоскости и 45 градусов – в горизонтальной. Максимальная величина отклонения от указанных значений составляет десять градусов.

Еще один момент. Завершив установку, иногда может понадобиться регулировка фар. Это нужно, чтобы угол, под которым световой поток падает на дорогу, был правильным.

Разновидности противотуманных фар

Выбор автомобильных запчастей, сейчас, просто переполнен моделями разных производителей. Чтобы купить на самом деле нужную вещь, не всегда можно положиться на рекомендации продавцов в магазине. Поэтому сначала нужно определить вид огней, который подойдет для установки.

  • По типу излучателей противотуманки бывают: галогеновые, газоразрядные (ксенон), светодиодные и накаливания. Осветители для плохой погоды должны обеспечивать теплое желтоватое излучение не больше 2800 К. Такой свет имеет большую дальность луча при плохой видимости, чем яркий белый свет при той же мощности. Поэтому от ксенона лучше отказаться.
  • Фары могут быть выполнены из прозрачного или желтоватого стекла, рифленого или гладкого.

На упаковке производитель указывает мощность лампы в Ваттах. Этот показатель говорит о величине энергопотребления, а не о яркости светового потока.

  • Форма и габариты противотуманок на ваз 2110 тоже имеют значение. Огни должны максимально точно вставать в гнезда бампера машины.
  • Часто дорогие излучатели больших брендов подделываются. Если вы не уверены в качестве, лучше купить недорогую запчасть.

Рекомендуем видео по теме:

Видео «Как самостоятельно произвести монтаж ксенона в противотуманки Приоры?»

Если вам интересно, как установить ксеноновые лампы в противотуманные фонари автомобиля Лада Приора, то подробная инструкция по этому процессу представлена на видео ниже (автор — Сергей М).

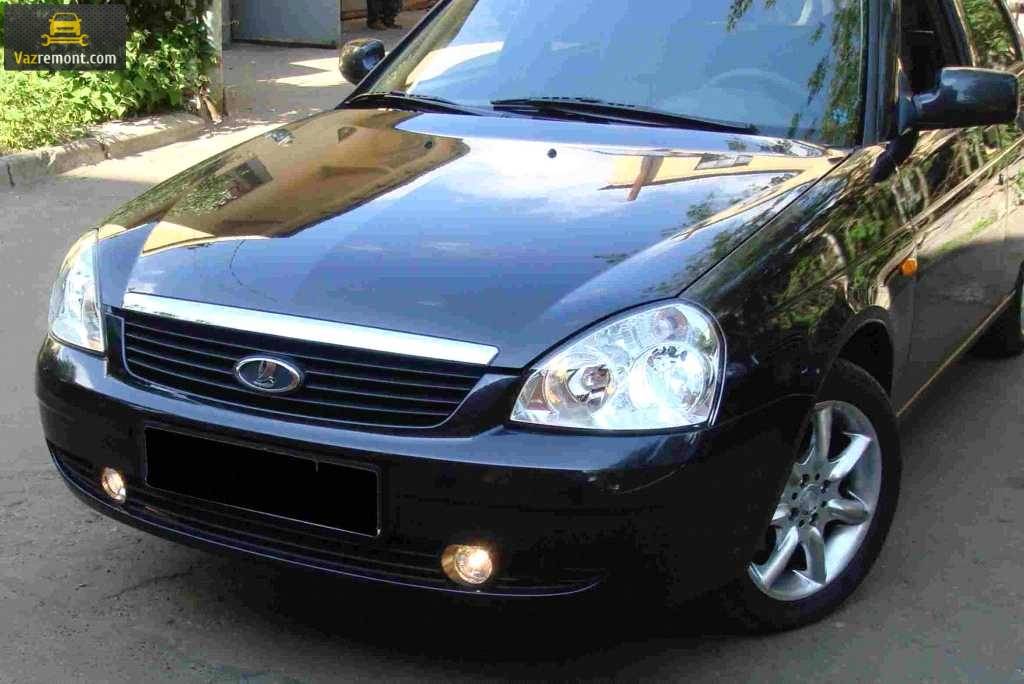

Хотите поставить противотуманки на Приору вместо штатной передней оптики? Сегодня это может сделать каждый автолюбитель, у которого есть опыт в обслуживании электрики. Если установка будет проводиться своими руками, то к затратам можно отнести только покупку комплекта ПТФ. Прочитав этот материал, автолюбитель узнает, как демонтировать старые фары и подключить новую противотуманную оптику. Помогут в этом качественные фотоматериалы и схема.

Противотуманные фары позволяют безопасно передвигаться в условиях плохой видимости. В туман и дождь поток света распределяется по всей дороге, это помогает и другим участникам дорожного движения. В «базе» противотуманки не предусмотрены. Схема достаточно простая, если вы уже устанавливали дополнительное оборудование на Лада Приора.

Распространенные ошибки

Если у автолюбителя нет опыта электромонтажных работ, устанавливая ПТФ, легко ошибиться. Чтобы правильно подсоединить фары, рекомендуется заблаговременно узнать о типичных промахах новичков.

  1. Проблема возникает при подсоединении ПТФ к габаритам. Эта система не рассчитана на ток, который ей приходится выдерживать из-за внедрения дополнительной нагрузки. В итоге наблюдается перегрев и плавление проводов. Если ПТФ загораются вместе с габаритами, оборудование быстро выйдет из строя.
  2. Если параметры монтажа ПТФ не отвечает нормам ПДД, к водителю могут предъявить претензии работники ГИБДД. Если они обнаружат нарушение установленных норм, то водитель будет оштрафован.
  3. Бывает, что автолюбитель выбирает неудачное место под кнопку. Если она расположена слишком далеко, водителю сложно дотянуться до нее Это может спровоцировать ДТП.

Если вы часто ездите в условиях проблемной видимости, вам стоит поставить ПТФ. Благодаря им вы сможете лучше контролировать авто в сложных условиях, что обеспечит вам более высокий уровень безопасности при езде.

Источник

Схема подключения противотуманных фар

Большинство автолюбителей понимают, насколько важными являются противотуманные фары. В наше время они очень актуальны, поскольку минимальные изменения метеорологических условий могут серьезно ухудшить видимость на дороге. Для того чтобы обеспечить максимальную безопасность движения, необходимо купить необходимое оборудование, найти подходящие инструменты, а также схему подключения противотуманных фар.

Зачем нужны противотуманки

Основная задача противотуманной оптики заключается в максимально точной подаче света. Это может значительно влиять на уровень освещения дорожного покрытия. Если вы правильно настроите противотуманки, то сможете осветить около 10 метров дороги, чего вполне хватает для движения в условиях недостаточной видимости (на соответствующей скорости).

Подробно о том, как выполняется регулировка противотуманных фар авто, читайте в нашей статье.

Стоит отметить, что настраивать фары лучше сразу после их установки на машину. Советуем уделить этому вопросу достаточно внимания, поскольку от правильной регулировки противотуманок зависит ваша безопасность!

Установка и подключение противотуманных фар

Подключить противотуманные фары вовсе несложно. Необходимо иметь базовые навыки использования соответствующего инструмента, а также понимать, где расположены основные узлы автомобиля. В противном случае рекомендуем воспользоваться помощью профессионала.

Для установки противотуманок необходимо подготовить:

  • противотуманные фары;
  • реле и колодку противотуманных фар;
  • предохранитель на 15А;
  • изолирующую ленту;
  • провода;
  • клавишу включения противотуманок.

Процедура подключения противотуманных фар выглядит следующим образом:

  1. Сначала снимаем центральную панель в салоне авто. Под ней нужно найти лампочки подсветки регулятора обогревателя салона. Необходимо найти 2-контактный разъем, к которому следует присоединить первый контакт на реле противотуманных фар.
  2. Подключаем первый провод к вышеупомянутому разъему, а второй соединяем с клавишей включения противотуманок.
  3. Подключаем провод к реле, в результате чего будет сформирована электрическая цепь, напряжение которой составит 12 В. Она будет соединять габариты автомобиля и 85-й контакт реле. Как видите, подключение реле противотуманных фар – очень простая процедура.
  4. Соединяем 87-й контакт реле, протянув кабель под педалями к АКБ. Не забудьте установить предохранитель, причем сделать это надо как можно ближе к аккумуляторной батарее автомобиля.
  5. 86-й контакт реле нужно подключить к кузову машины.
  6. В конце подключается сама оптика. От каждой фары идёт минусовой и плюсовой провод. Минус надо бросить на кузов, а плюсы обеих противотуманных фар соединяем и подключаем к 30-му контакту реле.

В конце необходимо лишь убедиться в том, что противотуманные фары подключены правильно и включаются после нажатия кнопки в салоне.

Вот как выглядит схема реле противотуманных фар:

Рекомендации по установке противотуманок

Сегодня необходимо соблюдать некоторые правила установки противотуманных фар, которые можно найти в ПДР. Именно там содержится актуальная информация о вопросах установки и проверки противотуманного оборудования. Один из оптимальных вариантов действий – обратиться к специалисту, который сможет быстро и лучшим образом настроить оптику. Кроме этого, советуем всегда придерживаться схемы подключения противотуманных фар, благодаря чему вы избежите неприятностей.

Для оптимального освещения дороги противотуманки имеют конкретную границу светового пучка в верхней части, а это значит, что распространение света должно происходить выше горизонтальной плоскости. Монтаж фары осуществляется в нижней части автомобиля. В некоторых случаях может понадобится использование специальных заглушек, которые обеспечивают надежную защиту противотуманных фар от механических воздействий.

Не забывайте следить за чистотой противотуманок, периодически проверяя их состояние. На этом наша статья о том, как выглядит схема подключения противотуманных фар, закончена.

Полировка фар своими руками – не менее важная процедура, которую необходимо периодически выполнять на каждом авто.

avtopub.com

Подключение к бортовой электросети автомобиля

К бортовой сети автомобиля противотуманные фары подключают по классической схеме с силовым реле, которое управляется слаботочной цепью кнопки включения. При этом необходимо руководствоваться электрической схемой, входящей в монтажный комплект. Подключение фар к бортовой электросети автомобиля ЛАДА Гранта можно осуществить двумя способами:

  1. 1. Используя новый блок управления наружным освещением от автомобиля ЛАДА Гранта в комплектации «Люкс».
  2. 2. Установив кнопку включения в любом удобном месте.

Однако, в любом случае, необходимо снять с автомобиля аккумулятор и протянуть электропроводку через подкапотное пространство в салон автомобиля. При этом проводку нужно спрятать в гофру.

Провода в подкапотном пространстве прокладывают по лонжерону, выводя концы проводов в салон и к установленным противотуманным фарам. Проводка фиксируется пластиковыми стяжками. Далее подключают противотуманные фары и переходят к работе в салоне автомобиля. Проводку в салон протягивают через штатное отверстие в моторном щите. Реле лучше всего разместить в зоне, расположенной за модулем управления наружным освещением. Кроме того блок управления наружным освещением необходимо демонтировать, для чего:

  • снять крышку монтажного блока;
  • вывернуть винт крепления к приборной панели и отвести блок, насколько позволят провода;
  • отсоединить штеккер и вынуть блок.

Провода подключаются следующим образом:

  1. 1. Силовое реле (98.3747).
  • к контакту 87 — провода «+» от противотуманных фар;
  • к контакту 85 — управляющий провод от кнопки включения;
  • к контакту 30 — от клеммы «+» аккумуляторной батареи;
  • к контакту 86 — подключают «-» бортовой сети.
  1. 2. Кнопка включения противотуманных фар (991.3710).
  • к контакту 1 — провод от контакта 85 силового реле;
  • к контакту 2 — провод «+12 В» от замка зажигания;
  • к контакту «В» — провод «+12 В» от цепи включения габаритных огней;
  • к контакту «А» — провод «-» бортовой сети;
  • контакты «D» и «1» соединяют между собой перемычкой.

Закончив работу, необходимо установить на место блок управления наружным освещением и подключить к бортовой сети аккумулятор. После этого рекомендуется убедиться в правильности монтажа с помощью авометра и только затем проверить работоспособность противотуманных фар, установленных на автомобиль ЛАДА Гранта.

Чтобы повысить комфорт передвижения и безопасность отечественного автомобиля в условиях плохой видимости, многие автовладельцы предпочитают дополнительно устанавливать противотуманные фары (ПТФ).

Но не на всех моделях АвтоВАЗа для дополнительных осветительных приборов есть посадочные места.

Например, для Lada Granta в переднем бампере отформованы только места возможной установки:

  • Отверстия несквозные;
  • Заглушек нет;
  • Проводка не подведена.

Проблема решается двумя путями:

  1. Либо приобретается новый бампер с уже вырезанными отверстиями. Например, у компаний, занимающихся тюнингом моделей АвтоВАЗа; (см. также статью )
  2. Либо вы самостоятельно вырезаете отверстия под противотуманные фары на Гранту – установка, соответственно, также будет осуществляться своими руками.

Опытные автовладельцы советуют самостоятельно вырезать отверстия в бампере. Именно о том, как установить противотуманные фары на Гранту самостоятельно и пойдет дальнейшее повествование.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
