Требования к дневным ходовым огням — разъяснение ГОСТ и ПДД + мнение эксперта

Наказание за нарушение

Штрафные санкции могут последовать:

Отсутствует свечение ДХО или ближнего света. Будет наложен штраф в соответствие со статьей 12.20 КоАП, за нарушение использования приборов света.
Не работает освещение из-за неисправностей. Произошло перегорания лампочки или светодиода, эксплуатация транспорта запрещена. Это ведет за собой штрафы.
Штраф за неправильное размещение ДХО. Если приборы расположены в местах не соответствующих параметрам зафиксированных в ГОСТе, что вызывает помехи для видимости водителям встречного транспорта.
Штраф за самостоятельную установку приборов, что привело к вмешательству в конструктивные особенности автомобиля. Если завод изготовитель не предусмотрел такое освещение, то самовольное проведение работ недопустимо. Следует, перед монтажом, собрать весь пакет документов необходимых для переделки.

Кроме того штраф могут выписать:

При движении с ДХО ночью. Требуется сделать переключение на свет ближних фар.
Горели противотуманные фары вместо ДХО.

Кто определяет степень ответственности

При фиксации нарушения, сотрудник ГИБДД уполномочен решать, выписывать ли штраф или ограничится устным предупреждением.

При несогласии водителя, протокол выписывается, но потом только выносится окончательное постановление. В протоколе уточняются дорожные условия, чтобы была возможность оспорить решение сотрудника. Желательно предоставление фото или, по возможности, видео нарушения.

Статистика показывает, что с введение закона о движения автомобиля с дневными огнями, число аварий сократилось. Машину легче обозначить в непрерывном потоке, она уже не сливается и степень вероятности аварии уменьшается. Значит, закон был разработан верно.

Что сказано в ПДД о ходовых огнях?

На основании ПДД от 2020 года, а именно пункта 19.5, все автомобили во время движения, как по городу, так и по трассе, должны иметь включенные ДХО либо огни ближнего света или противотуманки. Соблюдая данные требования можно обеспечить на дороге безопасность для пешеходов и автомобилистов.

На основании ПДД использовать ДХО нужно обязательно:

если происходит перевозка несовершеннолетних детей;
на мототранспорте, так как его сложно увидеть издалека;
при провозе негабарита или опасных и взрывчатых веществ;
на маршрутках и общественном транспорте для привлечения особого всестороннего внимания.

Как правильно установить

Многие водители не знают, как поставить и выбрать ходовые огни, чтобы не оштрафовали за нарушение правил монтажа. Разобраться в вопросе несложно, в первую очередь нужно учесть требования к расположению, также стоит помнить такие советы:

Выбирать стоит только те варианты, которые сертифицированы в стране и могут использоваться в качестве ДХО. Обычно данные об этом всегда есть на упаковке или же присутствует подтверждающий документ. Не стоит заказывать сомнительные изделия из Китая, так как они могут не соответствовать стандартам.
Лучше всего использовать модели с блоком управления, автоматически включающим свет при поднятии напряжения в бортовой сети выше 13 В. Такой вариант подключается напрямую к аккумуляторной батарее, что упрощает систему, делает ее надежной.
Изучение схемы подключения, идущей в комплекте, обязательно. Чаще всего используется стандартный вариант, показанный ниже. По нему можно разобраться в работе даже тем, кто не имеет опыта в установке ДХО.
Подбирается место расположения, тут все зависит от конструкции передней части авто и компоновки светового оборудования

Важно надежно закрепить источники света, чтобы они были направлены строго вперед. Лучше подбирать модель под свою машину, чтобы внешний вид после установки был привлекательным.. Схема монтажа ДХО проста, все необходимое есть в комплекте

Схема монтажа ДХО проста, все необходимое есть в комплекте.

Какой свет правильно использовать при плохой видимости на дороге

Для тех, кто ежедневно передвигается на машине, самыми частыми нарушителями спокойствия становятся: утренний туман, плотный снегопад, ливень и сумеречное время. Чтобы повысить безопасность движения, вы можете эксплуатировать фары в режиме и дальнего света, и ближнего

Здесь обратим ваше внимание на то, что плохая видимость по причине погоды и ночное время суток – это разные условия, согласно ПДД. А потому применять ночью дальний свет и в условиях плохой видимости, необходимо согласно установленным правилам

Условиями плохой видимости считаются такие, которые ограничивают кругозор водителя менее чем на 300 м вперед. Если в такой ситуации вы решили прекратить движение, то можете включить габариты совместно с противотуманками или ближним светом фар. Либо включите противотуманные фары совместно с дальним или ближним светом плюс задние противотуманки.

Соответственно, нарушением будет применение противотуманок без ближнего или дальнего света, и сюда же относятся включенные ДХО.

Инструкция по установке

С монтажом купленных готовых наборов проблем не возникнет, в комплекте есть все необходимые элементы для крепления. Но если огни изготовлены самостоятельно, то надо будет больше уделить внимания.

Схемы подключения дневных ходовых огней

Требования к ДХО и согласно ГОСТ, подключение проводится таким образом, чтобы при зажигании огни включались автоматически, а при включении главных фар выключались.

Посредством генератора подсоединить, возможно, по трем схемам:

С использованием двигателя и РТ:
С дополнительным резистором сопротивления, который автоматически отключит источник при включении фар главного света:
Бортовая цепь автоматически деактивирует источник при поднятии ручного тормоза, запуске мотора:

Места установки

Чтобы у работников ГИБДД не возникло вопросов, и машина проходила успешно ТО, надо знать правильное размещение ДХО:

низ решетки радиатора;
главная оптическая система;
на местах, предназначенных для противотуманных фар.

Последний вариант менее востребован, так как обычно владелец предпочитает установку ПТФ.

Также встречаются машины с установленными ходовыми огнями (светодиодной лентой) по периметру радиаторной решетки, сверху ее. Такие варианты не соответствуют правилам безопасности, а больше считается элементом тюнинга.

Процесс установки и подключения

Этапы монтажа и подключения состоят из следующих пунктов:

Выбор места установки. Производится согласно требованиям и ГОСТ.
Установка ДХО. При установке на радиаторную решетку, ее надо снять, вымыть обезжирить. На места крепления наклеивается двухсторонний скотч, затем прикрепить скобу.

Рекомендовано провести дополнительную фиксацию саморезами.

Монтаж блока управления. Его крепят возле АКБ, как можно дальше от мотора, во избежание перегрева. Далее проводится подключение: к плюсу присоединяется красный провод, к минусу черный; оранжевый проводок подсоединяется к фарам (он отвечает за автоматическое отключение при включении головного света).Проверка подключения. Если огни горят на протяжении 20 секунд после выключения двигателя, то это нормально.Если все хорошо работает, то далее устанавливается модуль и фиксируются блоки в скобы.Провода аккуратно прячутся под капот и крепятся.Поставить на место решетку.Монтаж завершен.

Интересное видео по теме:

Блок управления своими руками

Если владелец автомобиля разбирается в электронике, то блок ДХО можно собрать самостоятельно. На такой блок при зажигании идет напряжение, а работа определяется по частоте импульсов с катушки зажигания.

Для подключения:

питание берется с любой точки при включенном зажигании;
сигнал введения головного освещения идет с точки в 12 В;
на выходе используется токовое реле на больше 200 мА при 12 В;
минусовой провод идет на массу.

Подключение ДХО через генератор

Возможен вариант питания ДХО посредством генератора с применением реле на пять контактов. Этапы подключения показаны на схеме:

Кроме реле, применяется кнопка для подключения в цепь меж 30 реле и генератором.

Установка и подключение в штатные фары

Ходовые огни могут монтироваться в ПТФ. Но для этого надо купить 4–х и 5-и контактное реле и произвести подключение:

с массой соединяется 85 контакт первого реле;
на плюс идет 86 контакт;
контакт 30 на 87 второго реле;
с 87 на плюс вывода фар;
86 второго на плюс генератора;
30 второго с плюсом АКБ через предохранитель;
85 второго с массой.

При таком подсоединении ПТФ будут работать по-прежнему.

Выбираем ходовые огни по ГОСТу

Помимо основных требований при выборе ДХО необходимо учитывать следующие характеристики дневных огней:

Количество ламп. Лучше всего отдать предпочтение блокам, в каждом из которых установлено по 5 светодиодов. Если их будет больше, то вы получите не просто мощные дневные ходовые огни, а габариты, что не будет соответствовать требованиям ГОСТ.
Размер и форма ламп. Сегодня лампы для ДХО выпускают самых разнообразных форм. Это могут быть изделия, оснащенные литым корпусом продолговатой формы, треугольные, овальные или круглые прожекторы и так далее. Главное при выборе учесть насколько у вас получится выдержать расстояния между самими лампами и поверхностью.
Месторасположение ламп. При выборе светодиодных элементов лучше выбирать модели, в которых диоды находятся в центре. Если они будут расположены слева или справа, то их взаимозаменяемость исключается.
Тип ламп. В качестве ДХО при желании можно выбрать лампы практически любого типа: галогенные, лампы накаливания или светодиодные, но последние считаются самыми выгодными.
Свет ламп. Несмотря на то, что светодиодные лампы способны освещать дорогу не хуже ксенона (в температурном диапазоне от 4 300 до 7 000 Кельвинов), предпочтение необходимо отдавать моделям с цветностью от 5 000 до 6 000 Кельвинов.
Сила света. Касательно силы света существуют определенные требования, согласно которым этот показатель должен быть не менее 400 кд.
Стоимость. Цена ламп ДХО не является основополагающим фактором при выборе дневных световых элементов. Сегодня существует большой выбор таких изделий от разных производителей, поэтому даже недорогие ходовые огни могут проработать верой и правдой

Намного важнее обратить внимание на характеристики ламп.
Производитель. Самыми лучшими изготовителями ДХО считаются компании Philips, Osram и Hella

Такие изделия полностью отвечают международным стандартам и отличаются высокими эксплуатационными характеристиками. Однако, сказать что это дешевые ходовые огни дневного света сложно, так как их стоимость начинается от 4 500 рублей. Но качественные лампы можно найти и дешевле. Например, модели Golden DRL Road отличаются хорошими отзывами потребителей. Их стоимость составляет от 1 000 рублей за комплект. Правда, приобрести эти дешевые ходовые огни можно далеко не в каждом магазине.

Как уже было сказано лучше всего использовать для ДХО светодиодные лампы, однако и они не все будут отвечать требованиям ГОСТ.

Установка ходовых огней по ГОСТу

Если вы намерены оборудовать свое транспортное средство этим типом оптики, при этом сделать так, чтобы установка соответствовала правилам и стандартам, просто соблюдайте параметры, указанные выше. Если вы этого не сделаете то, как мы уже сообщили, вам будет грозить штраф. Более того, если сотрудник ДПС расценит эта нарушение как «особое», машина может быть и вовсе отправлена на штраф-стоянку.

Поэтому, чтобы не навлечь на себя проблем, необходимо не только производить монтаж в соответствии с требованиями, но и правильно подобрать оптику для своего авто

Помните о том, что следует уделить внимание выбору типа оптики, а также марке, то есть производителю, поскольку от этого зависит многое. Покупая ДХО от известных мировых брендов, таких как Philips или, к примеру, Osram, вы сможете быть на 100% уверены в том, что оптика полностью соответствует стандарту. Но выбирать известных производителей нужно не только потому, что их продукция соответствует правилам, ГОСТам и стандартам

Продукция от мировых брендов, как показывает практика, является наиболее надежной и эффективной, а это, в свою очередь, позволит вам наиболее безопасно передвигаться по российским дорогам. Лампы и фары от указанных выше производителей проходят все необходимые тестирования и поверки на зарубежных СТО. Это неоспоримый плюс, особенно, если сравнивать ДХО с оптикой, изготовленной в гаражных условиях

Но выбирать известных производителей нужно не только потому, что их продукция соответствует правилам, ГОСТам и стандартам. Продукция от мировых брендов, как показывает практика, является наиболее надежной и эффективной, а это, в свою очередь, позволит вам наиболее безопасно передвигаться по российским дорогам. Лампы и фары от указанных выше производителей проходят все необходимые тестирования и поверки на зарубежных СТО. Это неоспоримый плюс, особенно, если сравнивать ДХО с оптикой, изготовленной в гаражных условиях.

Итак, как производится установка:

Когда вы выбрали место для монтажа, необходимо произвести монтаж крепежных элементов фонарей под необходимым углом, для этого используются саморезы. Установка может быть осуществлена как под бампером, так и внутри него, оптимально, разумеется, будет установить фонари непосредственно в конструкцию. Если в бампере имеются заглушки, их необходимо демонтировать и очистить от пыли и грязи. В соответствии с размерами фонарей в заглушках необходимо проделать отверстия.
На обратной стороне заглушки нужно прорезать горизонтальную планку и демонтировать ребро жесткости.
К кронштейну фары следует прикрутить уголки фиксации для дальнейшего монтажа ее на машину. Затем кронштейн следует зафиксировать на заглушке.
После этих действий нужно открыть капот и установить блок управления дневной оптикой, монтировать его необходимо как можно ближе к АКБ. Для установки используются стяжки, хомуты или скотч.
Затем производится укладка проводки для левой и правой фары. Остается только подключить фонари. По стандарту черный кабель подключается к массе транспортного средства, а красный необходимо подключить с одним из кабелей, который подключается к плюсу АКБ. После этого фиксируется предохранитель.

Загрузка …

Подключение ходовых огней: схема, тонкости и нюансы

Стоит отметить, что существует несколько схем подключения дневных ходовых огней. Есть простые схемы, позволяющие быстро подключить устройство к сети, однако также имеются определенные недостатки. Что касается сложных схем, они имеют ряд преимуществ, но требуют профессионального подхода. Давайте разбираться.

Начнем с простой схемы включения ДХО при запуске двигателя. Для этой задачи плюсовой провод соединяется с «плюсовой» клеммой замка зажигания, тогда как «минус» крепится на кузов в подходящем месте.

Недостаток схемы — ДХО работают постоянно, пока повернут ключ в замке. Также их работа не согласована со светотехникой автомобиля, что является грубым нарушением требований.

Второй схемой является включение ДХО через габариты или ближний свет фар. Для этого ходовые огни запитывают в цепь питания лампочки габаритов, соединяя «+» ДХО напрямую с «плюсом» АКБ. Что касается «минуса», его кидают на «+» габарита.

Результат- ток от АКБ идет через светодиоды на габарит, далее через лампочку на корпус, выступающий «минусом» в данной цепи. С учетом того, что потребление тока малое, светодиоды светятся, в то же время лампа не горит.

Если же включить габариты, на «плюсе» габаритного огня будет напряжение 12 В, потенциалы на проводах ходовых огней выровняются, в результате чего ДХО потухнут и ток пойдет через лампы габаритов.

При всех кажущихся плюсах схемы есть и недостатки. Первое, ДХО работают при выключенном двигателе. Второе, схема не работает, если в габаритах также стоят светодиоды. Третье, данная схема не сможет работать нормально, если в ходовых огнях стоят более мощные светодиоды (SMD), ток которых аналогичен токам лампочки. Четвертое, в схему нужно ставить предохранитель для безопасности.

С учетом минусов некоторые дорабатывают схему, соединив плюсовой провод ДХО не с «плюсом» АКБ, а «плюсом» замка зажигания. Также есть вариант, когда включение ДХО реализовано через лампу ближнего света, когда ходовые огни гаснут автоматически при включении ближнего света фар, однако все время работают, если фары не включены.

Обратите внимание, по ГОСТ Р 41.48-2004, а также с учетом ПДД, во время стоянки машины в темное время для обозначения ТС должны использоваться габаритные огни, тогда как использовать ДХО запрещено. Также есть возможность подключить ДХО через 5 контактное реле, через 4 контактное реле от генератора, через датчик давления масла

Сразу отметим, реле ходовых огней или лампочка масла позволяет реализовать возможность работы ходовых огней только тогда, когда двигатель запущен. Другими словами, реле ДХО в схеме означает, что огни будут светиться только после запуска двигателя

Также есть возможность подключить ДХО через 5 контактное реле, через 4 контактное реле от генератора, через датчик давления масла. Сразу отметим, реле ходовых огней или лампочка масла позволяет реализовать возможность работы ходовых огней только тогда, когда двигатель запущен. Другими словами, реле ДХО в схеме означает, что огни будут светиться только после запуска двигателя.

Итак, включение ДХО от генератора в основе имеет переключение 4 контактного реле, а также геркона. Контакты реле нужно подключать следующим образом:

30 кидается на выводы «+» светодиодов;
85 идет на «плюс» к габаритам;
86 подключают на любой вывод геркона;
87 и 2-ой вывод геркона подключается на «плюс» АКБ;

Реализовав подключение, нужна настройка. Для настройки мотор нужно запустить, далее геркон перемещается возле генератора, подбирая момент, когда ДХО сработают и начнут светиться. После геркон нужно упрятать в термотрубку и хомутами зафиксировать в обнаруженном месте срабатывания.

Получается, во время запуска ДВС и начала работы генератора контакты геркона и реле замыкаются, питание идет на ДХО. В свою очередь, лампы габаритов не горят, так как тока через катушку реле недостаточно для включения ламп. Кстати, если нет геркона, ДХО запитывают от датчика давления масла. Для этого контакт 86 нужно соединить с лампой масла. Минус таких схем – они не работают, если в габаритах стоят светодиоды.

Виды светодиодных ламп для ДХО

После того, как вы изучили правила установки ходовых огней на легковой автомобиль, остается только выбрать правильные светодиодные лампы ДХО. Они делятся на несколько категорий:

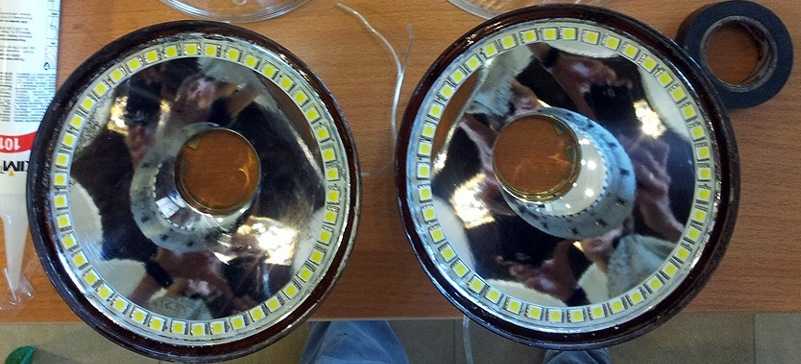

Одиночные линзованные (их еще называют «орлиный глаз» или «глаз дракона»). Обычно они быстро выходят из строя, а проводка и корпус из алюминиевого сплава не выдерживают и нескольких месяцев. Единственным исключением являются «глаза дракона» от компании Hella.
На резиновой ленте. Такие изделия также не рекомендуются в качестве ДХО, так как у них отсутствует радиатор и алюминиевые платы, поэтому их допустимо устанавливать только в салон автомобиля в качестве подсветки под ноги. Тем не менее, такие лампы отличаются хорошей герметичностью. Проверенные и известные производители пока таких ламп не продают (хотя компания «Хелла» заявила о начале разработки подобных моделей).
В корпусах из пластика. Такие лампы закрыты пластиковым «стеклом», из-за которого светодиоды сильно нагреваются. Эту проблему пока не удалось решить даже такой компании как Philips.
В корпусах из стекла. Это самые качественные ходовые огни, которые закрыты настоящим стеклом в сочетании с алюминием. Характеристики таких ламп самые лучшие, однако, и цена немалая.
В виде пластин на СОВ диодах. Несмотря на интересную конфигурацию, такой вид ДХО считается самым бесполезным и абсолютно не отвечающим ГОСТ. Дело в том, то в таких лампах отсутствует защита от влаги и пыли. Радиатора вы тоже не найдете. Срок службы таких элементов с трудом дотягивает до нескольких месяцев, а мощность светового луча позволяет их использовать только в качестве подсветки, да и то, не самой сильной.
В противотуманки (линзованные фары). Очень качественные и долгоиграющие ДХО. В этих элементах есть практически все, что нужно: светодиоды на 10 Вт, линзованные стекла, крепления и, конечно же, алюминиевый корпус.

Как видите, несмотря на довольно большой выбор различных светодиодных элементов, для ДХО подходят всего несколько типов: в корпусе из стекла и диоды, устанавливаемые в противотуманные фары.

Зачем нужны

Одновременно данные устройства позволяют решить сразу широкий перечень задач.

К основным относится следующее:

улучшение видимости на дороге в любое время суток – как днем, так и ночью;
снижение вероятности возникновения ДТП;
повышение безопасности на дорогах;
обозначение габаритов транспортного средства.

Последнее особенно важно в случае, когда имеет место передвижение не вписывающейся в габаритные размеры. Следует заранее ознакомиться со всеми тонкостями использования и установки

Не стоит пытаться осуществить регулировку самостоятельно. Если необходим монтаж и должный опыт в этом направлении отсутствует – то лучше всего обратиться к квалифицированным специалистам.

Только так можно будет не допустить стандартных проблем, а также штрафов со стороны ГИБДД. Так как несоблюдение правил и ГОСТов может стать причиной серьезных неприятностей.

Например, чрезмерно яркие ходовые огни могут попросту ослепить водителя встречной машины. Как следствие – он попросту выедет на полосу встречного движения и произойдет ДТП.

Следует правильно регулировать цвет и направление света. Нередко ЧП возникают как раз из-за неверно настроенного оборудования. Требуется внимательно изучить все основные моменты. Только так можно не допустить стандартных ошибок.

На что обращать внимание при выборе?

Как показывают отзывы, выбор ламп дневных огней сегодня очень большой. Но какие лучше выбрать из огромного рейтинга, представляемого нам производителем?

Страна-производитель

В первую очередь, если вы не знаете, какие лучше выбрать фары, обратите внимание на производителя и страну. Как мы уже сказали, Хелла и Филипс на сегодня являются одним из проверенных производителей

Эти два бренда выпускают свою высококачественную продукцию, относящуюся к Хай-енд классу только в Германии, в результате того, что ее качество высокое, стоимость также будет не низкой. Что касается азиатских производителей, то в этом случае точно дать рекомендации нельзя, поскольку качество продукции может быть как уникально низким, так и приближенным к европейскому. Соответственно, это отразится и на стоимости.
Выбор количества диодов на блоке. Любые ходовые огни имеют в своей конструкции два блока, на каждом из которых расположено определенное число светодиодов — их может быть от восьми до пятнадцати. По стандарту фары оснащаются пятью диодами, но такое число не всегда подходит для тех или иных машин. Число светодиодных лампочек определяет и внешний вид конструкции, кроме того, этот параметр напрямую влияет на яркость светового пучка.
Габариты и форма блока. По своим размерам такие системы могут быть самыми разными. Что касается формы, то она также может быть разнообразной, начиная от квадратов и прямоугольников и заканчивая оригинальными изогнутыми устройствами. В этом случае необходимо учитывать, куда именно будет производиться монтаж и не будет ли это противоречить стандартам. Разумеется, при выборе той или иной формы необходимо учитывать и конструкцию бампера. На сегодня наиболее популярными вариантами являются прямоугольная оптика, при покупке которых необходимо учитывать не только ширину и высоту, но и глубину.
Место расположения диодной лампочки. Этот компонент может быть расположен посредине фары, снизу либо сверху.
Непосредственно сам свет. Он может быть белый или голубым, как у ксеноновых ламп. Здесь же следует определиться с силой света — чем этот показатель будет больше, тем лучше для водителя. Но если слишком высокая яркость светодиода в дневное время суток — это хорошо, то вечером можно ослепить водителя, идущего во встречной полосе.
Стоимость устройства. Как показывают отзывы, наши автолюбители в большинстве случаев при покупке светодиодных ламп ориентируются именно по стоимости. Цена на лампы будет зависеть от технологии производства огней, производителя, а также дизайна устройства.

Штрафы за ходовые огни

Требования к использованию ДХО прописаны в ПДД и любые нарушения могут стать причиной штрафа. Тут все достаточно просто:

При езде без включенных ходовых огней или другого разрешенного варианта накладывается штраф в размере 500 рублей. Причем, если нарушение периодически повторяется, сумма меняться не будет, все равно будет выписываться квитанция на 500 р.
Если в одном из источников света перегорела лампа или вышел из строя диод в светодиодном элементе, также придется заплатить штраф в размере 500 рублей. Тут все так же, как в пункте выше, при повторном нарушении сумма не вырастет.
Еще одно основание для штрафа (также в сумме 500 р) – сильное загрязнение источников света. Если длительное время ехать по трассе в зимний период или когда с дороги поднимается много грязи, ДХО загрязняются так, что их практически не видно. Поэтому время от времени стоит останавливаться и проверять этот момент.
Если за последние полгода у водителя не было нарушений ПДД, инспектор может ограничиться предупреждением

Стоит помнить это, чтобы при общении акцентировать внимание на том, что нарушений не было уже очень давно.

С новыми авто все намного проще, так как ДХО входят в конструкцию фары.

Кстати! Если оплачивать выписанный штраф в течение первых 20 суток, действует скидка в 50%

То есть, когда водитель не затягивает оплату, то может сэкономить 250 рублей, что также немаловажно

Схемы подключения ДХО

Так как DRL можно монтировать по своему усмотрению, существует множество схем подключения, которые позволяют настроить оптику самым удобным для водителя образом. Рассмотрим самые популярные из них.

Вариант 1 (к датчикам скорости)

Данное подключение ходовых огней через реле, схема которого показана ниже, считается одним из самых простых. В этом случае ДХО будут включаться в зависимости от работы датчика скорости. Для того чтобы реализовать эту схему необходимо подключить контакты К1.1 участку цепи (в разрыв проводки) от кнопки переключения ближнего света к контакту 85. Использовать при этом можно любое реле с размыкающей парой, однако специалисты рекомендуют использовать изделие с кодом ТС.

Если вы хотите, чтобы во время стоянки при включенном двигателе работали ближние, а не габаритные огни, то контакты необходимо «запараллелить».

Вариант 2 (к датчику масла)

Еще одна схема подключения дневных ходовых огней через реле задействует датчик масла. Сразу стоит проверить, чтобы он был исправен, так как если регулятор выдает неправильную информацию о давлении жидкости, то и работа всей системы нарушится.

При таком монтаже ДХО, огни будут включаться при запуске двигателя, отключаться от габаритов. В качестве оптики, можно использовать также и ближний свет или противотуманки.

Вариант 3

Чуть сложнее будет подключить ДХО таким образом, чтобы они включались при заведении двигателя и отключались при его остановке. При этом ходовые огни будут включаться вместе с фарами ближнего света. Для этого потребуются два маломощных диода (например, 1А+КД10), которые необходимо соединить последовательно. После этого к лампочкам припаиваются провода длиной порядка 400 мм и производится их подключение. При этом не забудьте, что они полярные.

На следующем этапе:

Демонтируйте и разберите приборную панель машины и подключить «заготовку» к Х1 (чаще всего провод желтый).
Демонтируйте кнопку, через которую будет включаться оптика.
Вмонтируйте другой конец провода в разъем.
Установите кнопку обратно и проверьте ее работоспособность.

Вариант 4 (подключение ходовых огней от генератора)

Для реализации подобного проекта можно воспользоваться одной из трех схем.

Первая подойдет если задействоваться будет только ручник и мотор.

Вторая схема подключения ходовых огней от генератора потребует использования дополнительного резистора, отвечающего за отключение дневного света в момент активации габаритов или головных фар.

Третья схема позволит деактивировать ходовые огни:

При поднятии ручника, во время запуска ДВС или во время автоматического запуска мотора вместе с сигнализацией.
При включении габаритов (в этом случае необходимо чтобы фары или противотуманки работали в штатном режиме).

Грубо говоря, такой тип подключения «аннулирует» автоматический запуск ДХО одновременно с зажиганием генератора.

Полезно! Именно такая схема является «рабочей» при прохождении ГТО.

Перед тем как подключить ходовые огни от генератора, видео, приведенное в конце статьи, рекомендуется посмотреть. Дело в том, что существует не один и не два способа активации ДХО. Однако подключение будет намного проще, если вы приобрели готовый комплект ходовых огней.

Вариант 5 (подключение готового комплекта)

Чтобы не ломать голову над тем, как установить ходовые огни на автомобиль самостоятельно, проще всего купить готовый блоки управления, для автоматического отключения и включения ДХО. Для установки этого модуля необходимо:

Подсоединить черный провод на минус аккумулятора, а красный – на плюс.
Оранжевый провод (если он идет в комплекте) необходимо подключить к «габариткам» или ближнему свету. Если провод не подключен, то огни не будут деактивироваться при включении ближнего света или габаритных огней.

После установки ДХО по любой из описанных выше схем необходимо проверить, чтобы установленные элементы работали правильно. Для этого заведите двигатель и посмотрите, функционирует ли лампочка на панели управления, активируются ли ходовые огни и так далее.
