Что такое трапеция стеклоочистителя?
Трапеция стеклоочистителя — привод стеклоочистителя, система тяг и рычагов, обеспечивающая возвратно-поступательные движения щеток стеклоочистителей на ветровом стекле или стекле двери задка транспортных средств.
На автомобилях, автобусах, тракторах и иной технике обязательно присутствует стеклоочиститель — вспомогательная система, обеспечивающая очистку ветрового стекла от воды и загрязнений. Современные системы имеют электрический привод, а передача усилия от электродвигателя на щетки осуществляется с помощью проложенной под стеклом системы тяг и рычагов — трапеции стеклоочистителя.
Трапеция стеклоочистителя имеет несколько функций:
- Привод щеток стеклоочистителя от электромотора;
- Формирование возвратно-поступательного движения щеток (или щетки) с необходимой амплитудой;
- В двух- и трехщеточных стеклоочистителях — обеспечение синхронного движения щеток по одинаковым или разным для каждой щетки траекториям.
Именно трапеция стеклоочистителя обеспечивает движение «дворников» по стеклу с необходимой амплитудой (размахом) и синхронностью, а неисправность этого узла частично или полностью нарушает работу всей системы. Про поломке трапеция должна быть отремонтирована или заменена в сборе, но прежде, чем приниматься за ремонт, следует разобраться в существующих типах этих механизмов, их конструкции и принципе работы.
Самостоятельная замена моторчика дворников
Допустим, что результаты диагностики потерявших работоспособность стеклоочистителей указали на выход из строя соответствующего моторчика в авто ВАЗ 2114. Проблема решается его заменой, для проведения которой нужен такой инструмент:
- отвертка с плоским шлицем;
- вороток с набором головок или ключи на 10 и 13;
- исправный мотор-редуктор.
Так как поменять моторчик дворников самостоятельно умеют не все водители, далее поговорим о действиях, необходимых для успешного результата:
- Отсоединить минусовую клемму от автомобильного аккумулятора.
- Перевести тяги стеклоочистителей в вертикальное состояние.
- Открутить крепеж рычагов.
- Снять рычаги с приводных валиков.
- Демонтировать колпачки, закрывающие привод.
- Снять гайки, фиксирующие кронштейн мотор-редуктора.
- Убрать предохранительные шайбы.
- Поднять капот и оставить в таком состоянии.
- Отсоединить разъем с контактами для управления мотором.
- Открыть кожух отсека предохранителей и демонтировать реле, которые закрывают доступ к креплениям мотор-редуктора.
- Вывернуть удерживающий кронштейн винт.
- Удалить пластмассовый фиксатор проводки.
- Снять крепление проводов в технологическом проеме.
- Вывинтить 3 болта, соединяющих моторчик и рычаги трапеции.
- Извлечь мотор привода стеклоочистителей.
Вот и все операции, необходимые для демонтажа моторчика привода дворников. При установке нового их выполняют в обратном порядке.
Важный нюанс установки нового моторчика заключается в выставлении правильного положения его вала до соединения с кривошипным механизмом. Для верного позиционирования мотор-редуктор без крепления к трапеции включают в работу на прерывистый режим. Затем ожидают остановки вала в крайнем положении. Это и будет нужная позиция.
После установки нового мотора обязательно стоит проверить его работу во всех возможных режимах. Если проблема не решена, например стеклоочистители по-прежнему останавливаются в крайней точке, нужно подвергнуть диагностике электрическую часть системы. Концевые выключатели трапеции и реле управления – наиболее частые источники неполадок.
Важный совет для тех водителей, которые желают продлить срок беспроблемной эксплуатации стеклоочистителей. Полезно ежегодно проводить переборку системы дворников с целью проверки износа всех узлов и деталей. Так можно обнаружить искривление тяги или люфты подвижных сочленений. Выявленные и устраненные вовремя мелкие механические неисправности снижают нагрузку на мотор-редуктор и в результате способствуют его безаварийной работе.
Признаки неисправности рулевой трапеции ВАЗ 2107
Определить, что рулевые наконечники ВАЗ 2107 изношены можно по таким признакам:
- увеличенный люфт руля;
- стуки в рулевом управлении;
- ускоренный или неравномерный износ покрышек.
Причиной последнего также могут быть погнутые рулевые тяги. Кроме этого, их деформация приводит к уводу автомобиля с прямой траектории.
Похожие явления наблюдаются при износе других элементов передней подвески и неправильно отрегулированных углах развала и схождения колес. Поэтому прежде чем менять тяги и наконечники, необходимо убедиться, что причина кроется в них. Чтобы проверить наконечники и рулевые тяги ВАЗ 2107, необходимо обеспечить доступ к авто снизу — поднять на подъемнике либо установить над смотровой ямой.
Осмотр лучше начать с рулевых наконечников. Проверить состояние пыльников, которые не должны иметь разрывов и трещин. Допустимый люфт шарниров наконечников — 1,5 мм. Если слышны стуки, когда наконечник дергают вверх и вниз, он подлежит замене.
В отличие от наконечников, рулевые тяги практически не изнашиваются. Они могут лишь погнуться в результате аварии или при сильных ударах в подвеску (например, при попадании автомобиля в дорожную яму на значительной скорости).
Управление очистителями
Система очистки ветрового стекла может управляться двумя способами — электронным и электрическим. Последний вариант подразумевает ручное изменение режимов работы. Под рулем находится специальный рычаг управления, позволяющий включать устройство, регулировать паузу в работе стеклоочистителей и изменять режимы очистки. Но подобный вариант требует постоянного участия водителя.
Подрулевой переключатель
Электронная система управления является полностью автономной и не требует человеческого вмешательства. В автомобиле устанавливается специальный электронный блок и датчик дождя, который анализирует чистоту стекла и погодные условия. С помощью электронного управления обеспечивается целый ряд функций:
- автоматическое включение и выключение;
- изменение параметров работы очистителя;
- блокировка моторчика при наличии препятствий на ветровом стекле;
- дополнительная очистка с помощью стеклоомывателя;
- предотвращение замерзания щеток при выключенном двигателе.
Как выбрать дворники
Стеклоочистители бывают обычные и бескаркасные. Первые состоят из металлического каркаса, шумят и быстро разбалтываются. Так как на Приоре дворники не взаимозаменяемы, то необходимо их подбирать, учитывая длину. Для зимы существуют специальные щетки, позволяющие бороться с обледенением. ВАЗ Приора на заводе оснащается каркасными стеклоочистителями. Такой тип позволяет осуществлять при необходимости только замену щеток, хотя бескаркасные отличаются лучшим качеством очистки.
Существуют также гибридные дворники – самый дорогостоящий вариант. От каркасных стеклоочистителей они позаимствовали коромысла и опоры, а от бескаркасного типа – пластиковый корпус. Такой вариант самый совершенный и отличается своей долговечностью. Замена ленты в бескаркасных и гибридных дворниках требует наличия определенных навыков, тогда как поменять резинки в обычных стеклоочистителях может любой желающий.
Замена трапеции
Процесс замены несложен, однако он сопряжен с выполнением манипуляций, требующих повышенного внимания и аккуратности – существует опасность повреждения соседних узлов и механизмов.
Обесточиваем автомобиль, сняв «минусовую» клемму. Снимаем специальную ветровую накладку (так называемое «жабо») и расширительный бачок. Последний нужно снимать под наклоном – существует вероятность, что часть охлаждающей жидкости при этом выльется, поэтому предварительно полезно слить ее часть в заранее подготовленную посуду.
Затем необходимо отключить моторедуктор
Для этого снимаем соответствующий разъем. Аккуратно выдвигаем трапецию (в зависимости от года выпуска она может крепиться на двух или на четырех шпильках) и осторожно извлекаем ее из коробки воздухопритока
Все, работа завершена.
Установка новой трапеции производится в обратном порядке.
Как снять трапецию двориников
Для снятия трапеции понадобятся:
- ключ на 10;
- тонкая плоская отвертка;
- крестовая отвертка.
В первую очередь необходимо снять дворники. Для этого необходимо снять пластиковые накладки и открутить гайки, с помощью которых они крепятся к шпилькам трапеции. Затем выкрутите саморезы и боковые крепления защитного кожуха (жабо) и снимите его. Если крепления не выкручиваются, обработайте препаратом WD-40. Прежде чем снимать кожух, убедитесь, что выкрутили все саморезы, болты и гайки. Если кожух не снимается, ищите крепление, которое вы не выкрутили. Приподняв жабо, отсоедините от тройника трубку подачи омывающей жидкости, после чего уберите кожух в сторону.
Снимите ремень, который поддерживает бачок радиатора и отодвиньте бачок в сторону. Затем вытащите перегородку (шумоизоляцию), которая расположена за бачком. Не забудьте вытащить из нее трубку подачи омывающей жидкости. Отсоедините электрические разъемы питания электромотора. После этого открутите болты крепления трапеции и электромотора. Чтобы извлечь трапецию, необходимо или долго мучиться, придумывая различные варианты, или подвести под дальний (относительно моторчика) конец нижней тяги трапеции тонкую плоскую отвертку и вытащите всю конструкцию как по салазкам. Также можно провернуть левый край трапеции по часовой стрелке и вытащить наружу, затем извлечь двигатель.
Установка трапеции на место
Обычно установка трапеции на место не вызывает трудностей. Вставьте ее и закрепите болтами. Не затягивайте болт крепления двигателя, возможно, электромотор придется немного повернуть, чтобы добиться четкой работы трапеции. Убедившись, что трапеция работает нормально, затяните болт крепления электромотора, установите и закрепите шумоизоляцию, жабо (не забудьте подключить трубку омывателя), и расширительный бачок. Вставьте пластиковые заглушки и установите на место, установите поводки с щетками и проверьте работу дворников на всех режимах.
Снятие трапеции стеклоочистителя в сборе с мотором на Приоре
Первым делом необходимо снять рычаги дворников, а также уплотнительную резинку верхней части капота. После этого при помощи тонкого ножа поддеваем декоративные заглушки, под которыми находятся винты крепления жабо.
Под этими заглушками отворачиваем винты крепления жабо.
Теперь стоит опять-таки с левой стороны открутить несколько винтов крепления утеплителя к жабо, как это показано на фото ниже.
READ Как установить русь 13 век путь воина
После чего можно снимать одну часть жабо:
Также, ослабляем болт хомута на тонком шланге расширительного бачка и выводим его из отверстия в утеплителе:
Утеплитель моторного отсека также крепится еще снизу, что не очень хорошо видно, но на фото ниже этот винт довольно хорошо виден.
Теперь можно поднимать расширитель вверх, и отводить в сторону участок утеплителя, как это показано на фото ниже.
Теперь можно уже приступать к отворачиванию гаек крепления и болтов мотора с трапецией. Сверху слева:
А вот чтобы добраться до болта крепления трапеции снизу по центру, необходимо предварительно открутить и снять кронштейн крепления расширительного бачка. Два болта крепления находятся сверху, что видно на фото:
И еще два болта с внутренней стороны крыла, разумеется, предварительно сняв подкрылок.
Теперь площадку можно снимать, и откручивать последний болт крепления трапеции Приоры.
Теперь аккуратно извлекаем всю конструкцию в сборе, находя нужное положение, чтобы трапеция не цеплялась за кузов и корпус отопителя.
Еще остается один момент — отсоединить колодку со жгутом проводов питания.
Теперь вся трапеция в сборе с мотором снимается без каких-либо проблем.
Типы, конструкция и принцип работы трапеции стеклоочистителя
В первую очередь, все трапеции можно разделить на три типа по количеству щеток:
- Для однощеточных стеклоочистителей;
- Для двухщеточных стеклоочистителей;
- Для трехщеточных стеклоочистителей.
При этом привод одной щетки нельзя назвать трапецией, так как в большинстве случае он строится только на электродвигателе с редуктором без дополнительных тяг или с одной тягой. А двух- и трехщеточные трапеции имеют принципиально одинаковое устройство и отличаются только количеством тяг.
В свою очередь, двух- и трехщеточные трапеции можно разделить на два типа по месту подключения электромотора:
- Симметричные — электродвигатель располагается в центре трапеции (между щетками), обеспечивая движение сразу обеих тяг щеток;
- Ассиметричные (несимметричные) — электродвигатель вынесен за трапецию, обеспечивая ее привод дополнительной боковой тягой.
Сегодня наиболее всего распространены ассиметричные трапеции, они имеют довольно простое устройство. В общем случае основу конструкции составляют две шарнирно соединенных тяги, в шарнире между тягами и на конце одной из них установлены поводки — рычаги небольшой длины, жестко связанные с валиками рычагов щеток. Причем средний поводок может устанавливаться непосредственно в шарнирное соединение двух тяг (в этом случае из одной точки выходит две тяги и поводок), либо соединять собой тяги двумя шарнирами, а в средней части нести валик. В обоих случаях поводки расположены перпендикулярно тягам, что обеспечивает их отклонение при возвратно-поступательном движении тяг.
Валики выполнены в виде коротких стальных стержней, на верхней части которого нарезана резьба или предусмотрены шлицы для жесткой посадки рычагов щеток стеклоочистителей. Обычно валики располагаются в подшипниках скольжения, которые, в свою очередь, удерживаются кронштейнами с отверстиями под крепеж. Свободным концом второй тяги трапеция присоединяется к редуктору электромотора, который имеет простейшую конструкцию — в виде кривошипа, непосредственно расположенного на валу двигателя, или установленного на шестерне понижающей червячной передачи. Электродвигатель и редуктор собраны в единый блок, в котором также может располагаться концевой выключатель, обеспечивающий остановку щеток в определенном положении при выключении стеклоочистителя.
Тяги, поводки, валики и кронштейны механизма изготавливаются штамповкой из листовой стали либо гнутьем трубчатых заготовок, которые имеют высокую жесткость на изгиб. Шарниры выполняются на основе заклепок или пистонов, в местах шарнирных соединений устанавливаются пластиковые втулки и защитные колпачки, также может предусматриваться дополнительная смазка. Отверстия для шарниров в поводках зачастую выполняются овальными для обеспечения необходимой траектории движения щеток.
Работает привод стеклоочистителя следующим образом. При включении стеклоочистителя кривошип преобразует вращательное движение вала электродвигателя в возвратно-поступательное движение тяг трапеции, они отклоняются от своего среднего положения вправо и влево, и через поводки заставляют на некоторый угол проворачиваться валики — все это приводит к характерным колебаниям рычагов и расположенных на них щеток.
Аналогично устроены трапеции трехщеточных стеклоочистителей, в них только добавляется третья тяга с поводком, работа такой системы ничем не отличается от только что описанной.
Симметричные трапеции также представляют собой систему двух шарнирно соединенных тяг и поводков, однако поводки расположены на противоположных концах тяг, а в шарнире между тягами устанавливается дополнительный поводок или рычаг для соединения с редуктором электромотора. Для повышения жесткости и упрощения монтажа в такую трапецию может вводиться кронштейн — труба, соединяющая поводки щеток, в центральной части которой может располагаться площадка для монтажа электродвигателя с редуктором. Такая система не требует отдельного крепления поводков или валиков, что повышает ее удобство и надежность по сравнению с трапециями других типов.
Трапеции стеклоочистителей могут располагаться под или над ветровым стеклом в специальной нише (отсеке), образованной кузовными деталями. кронштейны с валиками рычагов щеток посредством двух или трех винтов (либо болтов) монтируются на кузов (заподлицо), а выводы валиков обычно уплотняются резиновыми кольцами или защитными колпачками/крышками. Электродвигатель с редуктором монтируется непосредственно на кузовную деталь или на кронштейн, идущий в комплекте с трапецией. Аналогично устанавливаются однощеточные стеклоочистители стекла двери задка.
Как правильно выбрать и заменить трапецию стеклоочистителя
В процессе эксплуатации стеклоочистителя детали его трапеции изнашиваются, деформируются или разрушаются — в результате весь механизм перестает нормально выполнять свои функции. О неисправности трапеции свидетельствует затрудненное движение щеток, периодические их остановки и рассинхронизация движения, также все это может сопровождаться повышенным шумом. Для выявления неисправности необходимо проверить трапецию, и, если устранить поломку нельзя — выполнить замену механизма.
На замену следует брать только те трапеции, что предназначены специального для данного автомобиля — только так можно гарантировать, что стеклоочиститель можно нормально установить и он будет надежно работать. В ряде случаев допустимо применение аналогов, однако даже на автомобилях одной модели разных годов выпуска механизмы могут отличаться креплением и конструкцией отдельных деталей (что связано с изменением конструкции кузова, расположения стекла и т.д.).
Замена трапеции должна выполняться в соответствии с инструкцией по ремонту транспортного средства. Обычно для демонтажа всего механизма достаточно снять рычаги щеток, затем вывернуть крепеж кронштейнов валиков или общего кронштейна, и вынуть трапецию в сборе с двигателем и редуктором. В некоторых автомобилях трапеция и электродвигатель снимаются по отдельности, причем доступ к их крепежу осуществляется с разных сторон ниши под ветровым стеклом. Установка нового механизма выполняется в обратном порядке, при этом может потребоваться выполнить смазку некоторых деталей. Выполняя монтаж, необходимо следить за правильностью расположения тяг, поводков и иных деталей трапеции, в противном случае может нарушиться работа механизма. Если трапеция была подобрана и установлена верно, стеклоочиститель будет надежно работать, поддерживая чистоту и прозрачность стекол в любых условиях.

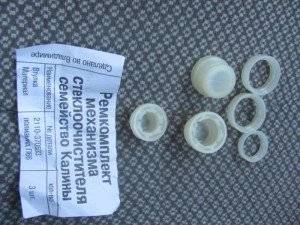

Если достаточно ремонта …
Если причиной неисправности послужила, например, изношенная втулка, то можно ограничиться ремонтом трапеции стеклоочистителя
Открутив поводки дворников, осторожно демонтируем их. Будьте предельно аккуратны и избегайте резких движений во время ремонта, так как очень легко повредить лакокрасочное покрытие кромки капота
Затем снимается жабо и стопорные кольца, после чего трапеция стеклоочистителя достаточно легко вытаскивается. Ремкомплект имеет все необходимое, что может подлежать замене, поэтому вам нужно просто воспользоваться им. В некоторых случаях новые втулки необходимо рассверлить (если нет ремкомплекта на вашу модель автомобиля). Обязательно регулярно охлаждайте сверло, иначе под воздействием высоких температур втулка деформируется. Затем разбираем старый механизм.
Если нужно подогнать втулку по длине, то сделать это можно с помощью напильника. При этом обязательно проследите, чтобы осталось место под стопорное кольцо и шайбу, так что периодически примеряйте новую деталь на старую ось. Сборка трапеции и ее монтаж после ремонта проводятся в обратном порядке. В результате таких работ исчезнет люфт щеток стеклоочистителей, они будут плотно прилегать к стеклу и, соответственно, отлично справляться со своими функциями.
Тема в разделе “Ремонт Ауди”, создана пользователем SamFM, 31 июл 2011 .
Вы используете устаревший браузер. Этот и другие сайты могут отображаться в нём некорректно.Необходимо обновить браузер или попробовать использовать другой.
Трапеция дворников приора установка
Необходимы: накидной ключ «на 10», торцовая головка «на 10», отвертка с плоским лезвием.
READ Как установить дееспособность пожилого человека
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Подденьте отверткой декоративные заглушки гаек крепления рычагов стеклоочистителя лада приора…
3. …и снимите заглушки.
4. Отверните на несколько оборотов гайки крепления рычагов.
5. Закройте капот и аккуратно, подняв вверх рычаги и покачивая их вверх-вниз, чтобы не повредить лакокрасочное покрытие капота, сорвите рычаг со шлицев.
6. Опустите рычаги в исходное положение, откройте капот, окончательно отверните гайки крепления и снимите рычаги вместе со щетками.
8. Отожмите фиксатор…
10. Выверните две гайки крепления трапеции стеклоочистителя…
11. …болт крепления кронштейна моторедуктора к кузову ваз 2170 priora…
12. …и извлеките стеклоочиститель, слегка повернув его вверх.
Так выглядит стеклоочиститель в сборе.
13. гайку крепления…
14. …и вытащите поводок с валика моторедуктора.
15. Три болта крепления моторедуктора лада приора…
16. …и снимите его с кронштейна.
Моторедуктор стеклоочистителя, снятый с кронштейна крепления.
17. Тягу с шарового шарнира кривошипа с одной стороны…
18. …поддев отверткой, если не хватает усилия рук…
19. …и демонтируйте тягу с другой стороны кривошипа.
20. Замените потрескавшиеся или потерявшие эластичность сальники шаровых шарниров ваз 2171.
Установка очистителя ветрового стекла ВАЗ 2170
Собираем и устанавливаем трапецию дворников Приоры в обратной последовательности. После этого включаем мотор-редуктор подрулевым переключателем, затем выключаем и дожидаемся остановки вала электродвигателя. В этом положении вала мотор-редуктора устанавливаем кривошип по ранее нанесенной метке.
Кстати, а Вы знаете, как установить задний дворник Приоры вертикально?
1200 руб. за фотоотчёт
Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес.
Пишите:
Снятие трапеции стеклочистителя Priora, а также демонтаж и замена моторчика привода этой трапеции дворников немного отличается от автомобилей десятого семейства (ваз 2110-12), поскольку на Приоре и крепление жабо другое, и крепление шумоизоляции тоже немного отличается, поэтому выполнять такую процедуру будет немного сложнее. Так что если вы владелец Лада Приора и требуется снимать трапецию привода стеклоочистителя для ремонта или замены моторчика, то все же стоит воспользоватся наглядной видео инструкцией, дабы не возникало не предсказуемых затруднений при снятии и установке трапеции дворников на вашей Приоре.
И так, для снятия трапеции Приора первым делом снимаем сами стеклоочистители, затем откручиваем крепления жабо и крепления шумоизоляции в капотном отсеке. Также нужно снять расширительный бачок. Пос лечо можно будет снимать шумоизоляцию чтобы получить доступ к трапеции дворников Приора. Но чтобы демонтировать трапецию с моторчиком в сборе вам придется снимать и площадку бочка.
Производители и цены аналогов
Среди аналогов выделяют каркасные, бескаркасные, гибридные щетки. Всего на рынке несколько вариантов. Выбирайте тот, который больше Вам подходит – без разницы, есть у нее каркас или нет. Главное – не доводить до того момента, как старое стеклоочистительное устройство начнет царапать ветровое или заднее стекло.
При замене чистящих щеток используют следующие размеры в миллиметрах (водительская — пассажирская стороны):
- 630 – 480;
- 530 – 510;
- 510 – 500.
Остальные компоновки автовладельцами признаются не такими эффективными. Среди известных аналогов щеток стеклоочистителей выделяются:
- Бош аэротвин — бескаркасные, производство Бельгии. Полное название — Bosch aerotwin retrofitar 532 s. Цена – 1200-1300 рублей. Длина водительского – 53 см, пассажирского – 50 см. Продаются комплектом.
- Bosch Twin – модель попроще. Имеют те же размеры, но несмотря на более низкую цену славятся надежностью. Стоимость – около 800 рублей.
- Bosch Eco – самый экономный вариант. Они бюджетные, продаются поштучно. Цена – 300 рублей за одну щетку. Длина – 50 см.
- Denso Hybrid – признаются чуть ли не самой лучшей моделью на рынке. Выдерживают холод и жару. Цена за штуку – 500 рублей. Длина 50 см.
- Alca – простые, по 500 рублей за штуку. Длина – 50 см, но со стороны пассажира оставляют не охваченной область шириной примерно 5 см.
Читать далее: Описание устройство и технические характеристики ВАЗ 21074 инжектор заправочные емкости расход топлива и другие данные
Пошаговый процесс замены
- Шлицевой отверткой снимите резиновые колпачки и открутите две гайки крепежа поводков дворников. Гайки под головку на десять.
- Снимите поводки дворников, потянув от руки на себя.
- С помощью шлицевой отвертки снимите четыре пластиковые заглушки и открутите четыре винта под крестовую отвертку. Винты крепят накладку жабо под лобовым стеклом.
Крестовой отверткой открутите семь винтов крепления утеплителя моторного щита к накладке жабо. Крепящие винты расположены под всей длине утеплителя.
В углах справа и слева открутите под одной гайке крепления жабо. Гайки под головку на десять.
Поднимите накладку вверх и отведите в сторону.
Поднимите расширительный бачок охлаждающей жидкости вверх и отведите в сторону. Шланги подходящие к бачку снимать не нужно.
Открутите две гайки крепления трапеции к перемычке под лобовым стеклом.
В глубине открутите последний болт крепежа трапеции и демонтируйте ее вместе с моторчиком. Болт под головку на десять.
При необходимости открутите три болта крепежа моторчика и переставьте его на новую трапецию.
Наглядно процесс замены трапеции дворников ВАЗ 2110, 2111, 2112 в этом видео:
-
