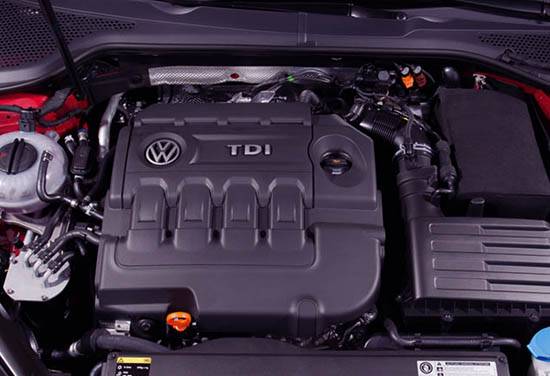

Что такое TDI двигатель?

Топливный впрыск в моторах TDI

На ранних этапах развития дизельных ДВС давление в системе, которая предполагает наличие ТНВД в связке с простыми механическими форсунками, составляло всего 20-40 Бар. Современный дизель имеет давление на минимальной отметке в 1600 Бар и выше. Тенденция к увеличению давления впрыска топлива связана с тем, что дизельные двигатели отличаются очень коротким временем, которое отводится на процесс смесеобразования.

Если коленвал вращается на 2000 об/мин, тогда на смешивание порции дизтоплива с воздухом выделяется всего 3-4 миллисекунды. Увеличение частоты вращения коленчатого вала еще более сокращает этот временной отрезок. Также приготовление однородной топливно-воздушной смеси становится возможным только благодаря увеличению давления впрыска. В случае с низким давлением топливная смесь будет некачественной, процесс сгорания отличается низкой эффективностью. Результатом становится повышение токсичности выхлопа дизеля и низкий КПД.

Ранее за топливный впрыск на дизеле отвечал ТНВД, который работает в паре с механическими форсунками, сегодня на дизельные моторы ставятся системы Common Rail. Так как процесс горения в дизеле является взрывом от контакта порции солярки с разогретым на такте сжатия воздухом, то время впрыска очень ограничено.

ТНВД в современном дизеле попросту создает давление в общей магистрали, а пьезоинжекторы (пьезоэлектрические форсунки) TDI способны впрыскивать четко определенное количество дизтоплива в цилиндры дизельного двигателя за очень короткий промежуток времени (менее чем за 0,2 миллисекунды) по команде ЭБУ.

Также в отдельных конструкциях систем питания дизельных ДВС можно встретить так называемые насос-форсунки. Это означает, что каждая инжекторная форсунка оборудована собственным насосом высокого давления. Получается, развитие дизельных технологий сегодня сводится к увеличению давления впрыска и максимальной эффективности работы системы турбонаддува. Так удается решить главные задачи: увеличить мощность и снизить уровень токсичности отработавших газов.

Рекомендуем: Как собрать короб для сабвуфера своими силами

Привод ГРМ

Зубчатый ремень ГРМ модернизированного двигателя 1.6 TDI короче, чем у первоначального варианта этого двигателя. Ширина прежняя – 25 мм. Из направляющего механизма исчез ролик, который находился возле шкива ТНВД. В целом маршрут движения ремня ГРМ прежний: он обегает шкивы коленвала, распредвала, приводит топливный насос и помпу.

По поводу натяжителя ГРМ концерн VW проводил отзывную кампанию, которая коснулась моторов 1.6 и 2.0 TDI серии EA288, выпущенных до 02.10.2016 года. Выяснилось, что натяжной ролик зубчатого ремня на некоторых моторах начинает скрипеть из-за попадания песка

Одним словом, при появлении скрипа во время работы двигателя нужно обратить внимание на натяжитель. Вполне вероятно, что он пострадал из-за внешних факторов

На моторы 1.6 и 2.0 TDI серии EA288 на конвейере устанавливали детали привода ГРМ от трёх разных поставщиков. Финальным нескрипящим исполнением натяжного ролика является вариант с алюминиевой натяжной скобой (04L109243C или 04L109243G), тогда как первоначальные скрипящие варианты отличаются стальной скобой, окрашенной в черный цвет.

Также при появлении скрипа на некоторых поздних моторах производитель рекомендует сервисам использовать специальную смазку для ремня ГРМ (G052172M2).

При выборе и покупке ремня ГРМ нужно убедиться в том, что продавец предоставит вам деталь последней ревизии (04L109119G), потому что концерн VAG как минимум 4 раза менял поставщиков ремня ГРМ для моторов 1.6 и 2.0 TDI серии EA288.

История создания мотора TDI

Дизельный двигатель всегда привлекал различные компании своим нераскрытым до конца потенциалом. Основной задачей, которая ставилась перед инженерами, являлось превращение шумного, тихоходного и малооборотистого агрегата в такой мотор, который можно было бы с легкостью устанавливать в легковые авто. Результатом стало создание мощного, экономичного и экологичного дизеля, который по своим эксплуатационным характеристикам был максимально приближен к бензиновому силовому агрегату.

Первопроходцем в этом направлении стала компания Audi, которая в далеком 1980-м установила 1.6-литровый дизельный 54-сильный атмосферник под капот своей популярной модели Audi 80. Дальнейшее совершенствование и развитие технологий привело к тому, что уже в 1989 Audi первыми в мире наладили и запустили в массовое производство компактный, тяговитый и мощный турбодизельный двигатель, который получил широко известное сегодня обозначение TDI.

Первый TDI представлял собой дизельный двигатель с 5 цилиндрами, имел рабочий объем 2.5 литра, оснащался турбонаддувом с интеркулером (система промежуточного охлаждения нагнетаемого воздуха). Максимальная мощность этого мотора составляла 120 л.с. Показатель крутящего момента находился на отметке 256 Нм и достигался при выходе на 2250 об/ мин.

С момента появления на рынке данный силовой агрегат стал достаточно востребованным, так как представлял собой достойную альтернативу не только дизелям других производителей, но и вполне был способен составить конкуренцию моторам на бензине. TDI от Ауди обеспечивал прекрасную динамику, при этом расход топлива был существенно ниже по сравнению с другими аналогами.

Система смазки

Двигатель 1.6 TDI оснащен датчиком уровня масла и двумя датчиками давления, один из которых мониторит снижение давления до 0,3-0,6 бара.

В поддоне обновленного двигателя 1.6 TDI находится модуль масляного и вакуумного насоса. Этот узел приводится зубчатым ремнем от коленвала. Натяжителя у этого ремня нет, к тому же он смазывается маслом. Ременной привод масляного насоса прикрыт крышкой, в которой находится передний сальник коленвала.

Масляный насос – шиберного типа, а его производительность постоянно регулируется. Управляющий клапан находится в блоке цилиндров слева, а рядом с ним – штуцер вакуумной магистрали.

Конструкция регулируемого масляного насоса буквально копирует масляный насос двигателей Renault, например H4B, который мы уже разбирали. Производительность этого насоса регулируется изменением объема камер всасывания и сжатия. Для этого корпус масляного насоса, внутри которого вращается ротор и шиберы, сделан подвижным. Его положение относительно ротора регулирует управляющий клапан и пружина. Таким образом регулируется объем и давление прокачиваемого масла. Давление масла регулируется ступенчато: до 2 бар на первой ступени и более 3,8 бар на второй ступени. Для того, чтобы двигатель не остался без достаточного давления смазки из-за проблем с управляющим клапаном, вторую ступень давления обеспечивает сила пружины, а управляющий соленоидный клапан при этом отключается.

Двигатель SDI

SDI. Saugdieseldirekteinspritzung.

Название бренда (производное от «всасывания дизельного впрыска» или «всасывание Дизеля прямого впрыска» было принято для того, чтобы различать между более ранними и менее эффективными непрямыми инжекторными двигателями, называетсяSD или » Всасывающий Дизель» (Saugdiesel ), который также были произведены Volkswagen Group.

Моторы класса SDI отличаются продолжительностью «жизни» и простотой конструкции. Большие пробеги для SDI — не проблема, моторы очень выносливы и надежны, однако если ремонт все же потребуется, то стоимость его вряд ли вас обрадует.

Особенности

Главная особенность – это турбина, которой оснащается двигатель TDI. Что это такое? Это механизм, который обеспечивает принудительную подачу воздуха, увеличивая тем самым крутящий момент и мощность мотора. Но в отличие от других двигателей, 2.0 TDI имеет особую конструкцию турбины – с изменяемой геометрией. Чем она отличается от обычных компрессоров? Такая конструкция позволяет регулировать величину и направление потока отработавших газов. Это дает существенный прирост в мощности и высокую топливную экономичность. Так, с двух литров объема можно получить до 170 лошадиных сил мощности. А благодаря системе непосредственного впрыска расход топлива составляет порядка 5,5 литра в смешанном цикле.

Некоторые двигатели TDI в «Фольксвагене» оснащаются турбиной типа VNT.

Данная аббревиатура означает, что это компрессор с переменным соплом. Поставщиком таких турбин для «Фольксвагена» является «Гаррет». Конструкция данного узла предполагает наличие:

Вакуумного привода.
Механизма управления.
Направляющих лопаток.

Последние созданы для изменения скорости потока отработавших газов. Это происходит за счет корректировки величины сечения канала. Так, лопатки могут проворачиваться вокруг своей оси на определенный угол. Это действие производится при помощи механизма управления. Он состоит из рычага и кольца. Срабатывание механизма обеспечивает вакуумный привод. Именно он воздействует на рычаг через специальную тягу. Вакуумный привод оснащен клапаном ограничения давления наддува. Он подключен к электронной системе управления двигателем. Механизм срабатывает от величины давления наддува и температуры воздуха на впуске.

Комплектации, опции, функции

«Пассат В6» имеет множество комплектаций. В зависимости от версии в оснащение входит:

шесть подушек безопасности;
полный электропакет;
мультируль;
мультимедиа с дисплеем и навигацией;
климат-контроль;
круиз-контроль;
ксеноновые фары;
комбинированный салон кожа/алькантара с кожаным рулём и КПП.

В целом набор опций у «Пассата В6» такой же, как у автомобилей средней ценовой категории. Но набор функций уникальный

Николай: «Водительский ключ откидной в одном моноблоке с тремя кнопками: отпирание/запирание центрального замка и открытие багажника. Но если нажать и держать кнопку разблокировки дверей, то опустятся все боковые стекла. Кнопка блокировки дверей, соответственно, закрывает окна. Мелочь, а иногда удобно, если уже вышел и вспомнил про забытое открытое окно.

Внутри багажника есть рукоятка отпирания крышки изнутри. Благодаря ей случайно забытый в багажнике человек сможет сам выбраться из «засады». Шутка, но мало ли…

Также в машине есть система помощи при перестроении на дороге. Если наклонить ручку поворотника влево или вправо, то желтые лампочки моргнут три раза. После перестроения отключать вручную поворотники не надо.

Стеклоочистители, помимо множества режимов работы, имеют одну полезную функцию. Если вы хотите очистить ветровое стекло «незамерзайкой», система кондиционирования перейдёт в режим забора воздуха из салона, чтобы неприятные запахи незамерзающей жидкости не попали в салон.

В багажнике имеется 12V прикуриватель, а для задних пассажиров доступна розетка 220 V с инвертором на 150 Вт. Этого хватит для зарядки ноутбука или просмотра DVD-плеера. Как видим, в салоне есть всё для удобства людей.

Ещё одна редкая заводская

функция — возможность «прикуриться» от аккумулятора другой машины, когда свой сел. Защита большого напряжения исключает поломку главного компьютера «Пассата». Обычно заводом запрещены такие манипуляции».

Вот такие педантичные немцы! Всё у них предусмотрено, рассчитано и доступно для понимания!

Также читайте: Практично или комфортно: BMW 5 против Audi A4

Двигатель CDI

Мотор с шильдиком CDI — разработка “Mercedes”, которая базируется на той же технологии Common Rail, что и вышеперечисленные силовые агрегаты. Моторы линейки CDI более требовательны к качеству топлива (часто “компостирует мозги” топливная, форсунки и т. д.), при этом они весьма экономны и динамичны на дороге.

Ну вот, собственно, и все. Надеюсь, доходчиво объяснил в чем разница между HDI, TDI, SDI, и CDI, теперь вы легко сможете сориентироваться и выбрать для себя подходящий по типу и классу двигатель

Спасибо за внимание и до новых встреч на Вопрос Авто

http://shokavto.ru/dvigatel-tdi/
https://avtonov.com/tdi-двигатель-что-это-такое/
https://vopros-avto.ru/chto-luchshe-hdi-tdi-sdi-ili-cdi-chto-oboznachayut-eti-abbreviaturyi-i-kakaya-raznitsa-mezhdu-etimi-dvigatelyami/

Изменение турбинной геометрии

Система VTG сегодня довольно успешно употребляется в моторах TDI. Во время малых оборотов и незначительном газовом объеме блок контроля меняет местоположение механических устремляющих лопастей, при которых происходит сужение диаметра. Это способствует ускорению газового потока и усилению давления. При повышении оборотов мотора происходит усиление выхлопного давления, поэтому блок контроля наоборот повышает трубопроводный диаметр. Подобные нагнетатели способствуют приданию дополнительной мощности мотору, уменьшая объем выбросов и увеличивая приемистость.

Главным достоинством двигателя наряду с системой прямого впрыска является турбонаддув изменяемой геометрии, что и делает этот тип двигателей конкурентным не только в родственных кругах, но и в бензиновых. В таком турбонагнетателе направление и параметры отработанного газового потока поддаются регулировке, благодаря чему удается достичь наиболее подходящей скорости вращения турбины, а это очень положительно сказывается на производительности. В обычной турбине подобная возможность не предусмотрена.

Турбина образца VNT, к примеру, оснащена направляющими лопатками, вакуумным приводом и системой управления. Двигаясь вокруг собственной оси лопатки занимают положение под нужным углом, меняя таким образом сечение канала. Это и позволяет корректировать скорость и вектор выхлопов.

Поворот лопаток находится под контролем управляющего механизма, оснащенного кольцом и рычагом, воспринимающим воздействие вакуумного привода, регулируемого отдельной тягой. В свою очередь привод управляется клапаном, входящим в ЭБУ двигателя и реагирующим на изменения давления наддува благодаря сигналам, поступающим от температурного сенсора (на впуске) и сенсора давления наддува.

В общем, турбина на TDI – своего рода дозатор энергии отработанного потока, обеспечивающий нужное давление воздуха в любом режиме работы двигателя.

Наряду с системой прямого впрыска главным неоспоримым достоинством мотора составляет турбонаддув изменяемой геометрии, это делает такие двигатели конкурентоспособными не только среди дизельных, но и бензиновых моторов.

Если рассматривать турбину VNT, то в ее конструкции предусмотрены направляющие лопатки, система управления и вакуумный привод. При движении вокруг своей оси лопатки находятся в положении нужного угла, и за счет этого изменяется сечение канала. На основании этого появляется возможность корректировки скорости и вектора выхлопов.

Управляющий механизм всегда держит под контролем поворот лопаток. Он оснащен кольцом и рычагом, который воспринимает влияние вакуумного привода, регулируемого независимой тягой.

Клапан является управлением привода, он входит в ЭБУ двигателя и несет ответственность за перемену давления наддува при помощи сигналов, которые приходят от температурного сенсора и сенсора давления наддува.

Дозатор энергии отработанного потока представляет собой своего рода турбину на TDI двигателе. Дозатор обеспечивает необходимое давление воздуха при любых условиях работы двигателя.

Фактор надёжности

Тот факт, что речь идёт о дизельном силовом агрегате с турбонаддувом заставляет некоторых автолюбителей усомниться в факторе надёжности этих двигателей. Якобы из-за турбины существенно снижается долговечность и срок службы агрегата.

Но в действительности всё обстоит несколько иначе. Именно за счёт системы турбонаддува моторы TDI обладают превосходными показателями мощности при небольшом рабочем объёме. Также это повлекло за собой заметное увеличение коэффициента полезного действия.

Рассматриваемые дизельные двигатели можно справедливо называть надёжными. Всё напрямую зависит от конкретных условий эксплуатации и непосредственно от отношения автовладельца к своему транспортному средству.

Чтобы надёжность двигателя действительно подвела, нужно регулярно заправлять машину на дешёвых автозаправочных станциях, где от дизельного горючего только цена и название. То есть именно качество солярки наиболее сильно влияет на работоспособность и исправность TDI.

Если же автомобилист будет выбирать хорошие заправки, заливать проверенное и качественное топливо, а также соблюдать стандартные предписания по своевременному обслуживанию, что нужно делать с абсолютно любым двигателем, то в определённых случаях жизнеспособность TDI сможет достичь 1 миллиона километров пробега. Причём это не фантазии и не показатели при абсолютно идеальных условиях.

Чтобы TDI не подводил, и автовладелец всегда мог рассчитывать на работоспособность и надёжность своего турбодизеля, достаточно знать 3 основных слабых места мотора:

низкокачественное топливо;
топливные форсунки;
турбокомпрессор.

Относительно качества солярки мы разобрались. Тут всё просто и очевидно. Заливайте хорошее топливо, и проблем будет минимум.

Что же касается такого слабого места как форсунки, их работоспособность и жизненный цикл самым непосредственным образом связан с первым пунктом, то есть с качеством горючего. Если заливать достойную солярку, поддерживая в хорошем общем состоянии топливную систему, форсунки смогут прослужить долго и надёжно. При необходимости их можно поменять. Процедура не самая сложная и не особо дорогая, если автовладелец решит обратиться за помощью в автосервис.

Отдельного внимания заслуживает турбина или турбокомпрессор, используемый на TDI для повышения мощности, производительности и эффективности. Турбина всегда выступает слабым местом на любом моторе с турбонагнетателем, поскольку её ресурс заметно меньше, чем ресурс самого двигателя.

Практика показывает, что в среднем турбина на TDI может верой и правдой прослужить от 120 до 160 тысяч километров. Затем требуется замена.

Учитывая скорость износа турбонагнетателя на многих двигателя конкурентов TDI, у разработки WAG очень достойные показатели. Этот ресурс выглядит вполне приемлемо и продолжительно как для турбомотора.

Тут важно понимать ещё один момент. Разработка двигателей и машин ведётся сейчас таким образом, что производители не рассчитывают на эксплуатацию в течение 15-20 лет

В Европе и США принято менять машины через 3-8 лет, поскольку они вырабатывают постепенно свой ресурс, ухудшаются показатели экологичности и пр. У нас же даже 10-15 лет эксплуатации считается нормой.

Тех же европейцев особо не беспокоит, что ресурс турбины составляет 160 тысяч километров. При достижении этого пробега машина отправляется в утиль или продаётся за рубеж. Купив такую машину и поменяв турбокомпрессор, на ней спокойно можно ездить ещё минимум 100-120 тысяч километров.

Уже понимая, что значит TDI, и что обозначают буквы в этой аббревиатуре, не лишним будет внимательнее изучить технические аспекты этих турбодизелей. И тогда вы сможете решить для себя, стоит ли покупать автомобили, под капотом которых стоят моторе, обозначенные буквами TDI.

Технические различия TDI

Заслуживающий уважения КПД и экономичный расход топлива показывает на AUDI v12. За счет повышенного давления на впрыске, которое достигает 2050 бар, наблюдается высокая эффективность установки. Если сравнивать с другими моделями, то их показатели не превышают 1350 бар.

Всем известно, что за поддержку общего давления в магистрали отвечает ТНВД. По сигналу электронного блока управления пьезоэлектрические форсунки производят дозированный впрыск при затратах по времени менее чем 0,2 мс.

Аккумуляторная система подачи Common rail осуществила путь повышения эффективности дизелей. Благодаря которой механизм впрыскивания становится независимым от угла поворота коленвала и рабочего режима мотора.

Под повышенным давлением при работе с незначительными нагрузками создаются предпосылки для впрыскивания топлива в цилиндр. По сравнению с простой системой подачи топлива, система Common rail превосходит ее по ремонтопригодности. Ее наличие требует от качества горючего повышенных требований, в чем простая система проигрывает.

По числу нетипичных особенностей моторов TDI можно скорректировать несколько моментов:

Комплексный контроль устройства топливного впрыска зародился благодаря связыванию инжектора с насосом. За счет этого при модифицировании рабочего режима повысился крутящий момент.

Высокие ударные нагрузки отсутствуют при сгорании топлива, это связано с низким уровнем шума двигателя.

В выхлопах концентрация оксида азота невысокая. В связи с этим показатель токсичности является приемлемым, что не скажешь о других типах двигателей. В среде себе подобных данный агрегат по праву считается наиболее экологичным.

Технические различия TDI
