Свеча зажигания

Виды свечей зажигания

Основные параметры, по которым отличаются все СЗ:

  1. количество электродов;
  2. материал центрального электрода;
  3. калильное число;
  4. размер корпуса.

Во-первых, свечи бывают одноэлектродные (классическая с одним электродом «на массу») и многоэлектродными (боковых элементов может быть два, три или четыре). Второй вариант имеет больший ресурс, потому что искра стабильно появляется между одним из этих элементов и сердечником. Некоторые боятся приобретать такую модификацию, думая, что в этом случае искра будет распределяться между всеми элементами и поэтому будет тонкой. На самом деле ток всегда идет путем наименьшего сопротивления. Поэтому дуга будет одна и ее толщина не зависит от количества электродов. Скорее наличие нескольких элементов увеличивает надежность искрения при обгорании одного из контактов.

Во-вторых, как уже обращалось внимание, толщина центрального электрода влияет на качество искры. Однако тонкий металл при сильном нагреве быстро перегорает

Для устранения такой проблемы производители разработали новый тип свечей с сердечником из платины или иридия. Его толщина составляет около 0,5 миллиметра. Искра в таких свечах настолько мощная, что нагар в них практически не образуется.

В-третьих, свеча зажигания будет исправно работать только при определенном нагреве электродов (оптимальный температурный диапазон – от 400 до 900 градусов). Если они будут слишком холодными, на их поверхности будет образовываться нагар. Чрезмерная температура приводит к растрескиванию изолятора, а в худшем случае – к калильному зажиганию (когда топливная смесь воспламеняется от температуры электрода, а затем появляется искра). И в первом и во втором случае это отрицательно сказывается на всем моторе.

Чем выше показатель калильного числа, тем меньше СЗ будет нагреваться. Такие модификации называются «холодными» свечами, а с меньшим показателем – «горячими». В обычных моторах устанавливаются модели со средним показателем. Промышленная техника чаще работает на пониженных оборотах, поэтому они оснащаются «горячими» свечами, которые не так быстро остывают. Двигатели спортивных автомобилей часто работают в режиме повышенных оборотов, поэтому есть риск перегрева электродов. В этом случае устанавливаются «холодные» модификации.

В-четвертых, все СЗ разнятся размером граней для ключа (16, 19, 22 и 24 миллиметра), а также длиной и диаметром резьбы. Какой размер свечи подойдет для конкретного двигателя, можно посмотреть в руководстве по эксплуатации.

Основные параметры данной детали рассматриваются в видео:

Что нужно знать про свечи зажигания

Watch this video on YouTube

Советы специалистов

  •  Подбирая свечи, не руководствуйтесь только ценой, но и типом. Иридиевые или платиновые виды имеют в несколько раз больший срок службы, чем у стандартных свечей и большую долговечность.
  •  Старайтесь не покупать свечей, которые не являются дизайнерскими. Это слишком важная деталь для двигателя авто, чтобы на ней экономить.
  •  Не подбирайте их самостоятельно. Лучше всего в этом вопросе обратиться к специалисту, который подберет специальную свечу для вашего автомобиля.
  •  Лучше не меняйте свечи самостоятельно. Хотя действие и кажется простым, следует иметь в виду, что корпус закручивается с достаточной силой (моментом).
  •  Никогда не устанавливайте в автомобиле использованные свечи, не меняйте их по отдельности. Когда необходима замена, меняйте сразу весь комплект

Правильный подбор свечей зажигания очень важен и положительно влияет на увеличение срока службы всей системы зажигания. Это происходит за счет снижения уровня высокого напряжения, генерируемого в системе зажигания до расхода топливной смеси. До наступления холодного времени года пользователи автомобилей с бензиновыми и газовыми двигателями следует позаботиться об исправности системы зажигания.

Производители свечей зажигания

Самыми известными производителями на рынке свечей зажигания являются немецкий Bosch, американский Champion, японские NGK и Denso. Практически все российские легковушки изначально комплектуются выпускаемыми в Энгельсе свечами с маркировкой ЭЗ. Но каким бы ни был производитель, большинство свечей взаимозаменяемы.

Разобраться в маркировках помогают фирменные каталоги и специальные таблицы соответствия, по которым, зная необходимые параметры свечей, подбираются либо российские, либо импортные аналоги.

Определить фактическую разницу работы двигателя в зависимости от производителя свечей сложно, тем более, что по оценкам экспертов, рынок сейчас на 10-20% заполонен контрафактом. Но если ресурс импортных свечей в среднем составляет 60 тыс. км и продолжает увеличиваться, на что влияет усиливающаяся конкуренция ведущих производителей, то комплект недорогих российских свечей не всегда осилит и 25 тыс. км.

Состояние свечи определяется ее внешним видом: оплавленностью, цветом нагара, корродированностью электродов. Но в случае полного выхода из строя даже одной единственной свечи производители советуют поменять весь комплект свечей и не рисковать «здоровьем» машины.

БЕСПЛАТНО ответим на Ваши вопросы
По лишению прав, ДТП, страховом возмещении, выезде на встречную полосу и пр. Ежедневно с 9.00 до 21.00

Москва и МО +7 (499) 938-51-97

С-Петербург и ЛО +7 (812) 467-32-86

Бесплатный звонок по России 8-800-350-23-69 доб.418

Технические требования к свечам зажигания

Изолятор свечи должен соответствовать требованиям ОСТ 37.003.036-87 «Изоля­торы керамические для искровых свечей зажигания. Технические условия».

Металлические детали свечей должны иметь оксидное или металлическое покры­тие (цинковое или никелевое), на них не допускаются трещины и поврежденные нитки резьбы. На термоосадочной канавке и в местах наложения контактов на корпус при электротермической сборке допускается частичное нарушение покрытия.

Искрообразование между электродами свечей с искровым зазором менее 0,6 мм должно быть бесперебойным при давлении газа, окружающего электро­ды, 1,0±0,05 МПа (10±0,5 кгс/см2). При искровом зазоре 0,6 мм и более давление газа должно быть 0,85±0,05 МПа (8,5±0,5 кгс/см2).

Свечи зажигания должны быть герметичны, суммарная утечка газа через соединение корпуса с изолятором и изолятора с центральным электродом при разнице дав­лений 2,0±0,05 МПа (20,0±0,5 кгс/см2) не должна превышать 5 см3/мин.

Свечи с плоской опорной поверхностью должны выдерживать следующие механические нагрузки:

  • Крутящий момент 45 Н.м (4,5 кгс.м), приложенный к шестиграннику корпуса; усилие 400 Н (40 кгс), приложенное под прямым углом к контактной головке для свечей с размером шестигранника под ключ 20,8 мм; и 300 Н (30 кгс) при шестигранниках 16,0 и 19,0 мм;
  • Растягивающую силу 300 Н, приложенную к контактной головке вдоль ее оси. Свечи с конической опорной поверхностью должны выдерживать следую­щие механические нагрузки:
  • Крутящий момент 25 Н.м (2,5 кгс.м), приложенный к шестиграннику корпуса; усилие 300 Н (30 кгс), приложенное под прямым углом к контактной головке; растягивающую силу 300 Н (30 кгс), приложенную к контактной головке вдоль ее оси.

Боковой электрод должен быть надежно закреплен на корпусе. Свечи долж­ны выдерживать без повреждений вибрационные и ударные нагрузки, возникаю­щие на двигателе в процессе его работы.

Толщина уплотнительного кольца свечей с плоской опорной поверхностью долж­на быть от 1,4 мм до 2,0 мм после однократной затяжки усилием 30 Н.м (3 кгс.м).

Сопротивление изоляции между контактной головкой и корпусом при темпе­ратуре 550±15 °С должно быть не менее 5,0 МОм.

Допустимое отклонение калильного числа, установленное для данного типа свечи, не должно превышать ±10 %.

Изолятор для свечей с размерами шестигранника под ключ 16,0 и 19,0 мм в сборе с электродом и контактной головкой должен выдерживать испытательное напряжение 18 кВ. При шестиграннике 20,8 мм изолятор должен выдерживать 22 кВ (действующее значение при частоте 50 Гц).

Конструкция свечей должна допускать очистку теплового конуса изолятора от нагара и регулирование искрового зазора.

Калильное число

В этой статье не хватает ссылок на источники информации.

Информация должна быть проверяема, иначе она может быть поставлена под сомнение и удалена. Вы можете отредактировать эту статью, добавив ссылки на авторитетные источники. Эта отметка установлена 21 февраля 2020 года

Эта статья или раздел описывает ситуацию применительно лишь к одному региону (СССР/Россия)

, возможно, нарушая при этом правило о взвешенности изложения.

Вы можете помочь Википедии, добавив информацию для других стран и регионов.

Свечи зажигания А11 ,А14В иА17В , Россия. Калильное число (согласно Российскому стандарту) обозначается номером в названии.

Кали́льное число́

— величина, характеризующая свечу зажигания, пропорциональная среднему давлению, при котором в процессе испытаний свечи на моторной тарировочной установке начинает появляться калильное зажигание (неуправляемый процесс воспламенения рабочей смеси от раскаленных элементов свечи).

Российская промышленность выпускает свечи зажигания с калильными числами 8, 11, 14, 17, 20, 23 и 26. За рубежом не существует единой шкалы калильных чисел

Калильное число (тепловая характеристика):

  • Горячие свечи 11-14;
  • Средние свечи 17-19;
  • Холодные свечи 20 и более;
  • Унифицированные свечи 11-20

У российских свечей калильное число определяется на специальной одноцилиндровой установке с наддувом. Давление наддува повышается до тех пор, пока не начнётся калильное зажигание. При этом фиксируется среднее индикаторное давление цикла, которое и является калильным числом (11, 14, 17, 20, 23). Чем выше литровая мощность двигателя, чем выше степень сжатия, номинальная частота вращения, тем больше должно быть калильное число. Так, например, в двигатели с воздушным охлаждением и в двухтактные двигатели должны устанавливаться свечи с повышенным калильным числом.

Верхний температурный предел тепловой характеристики — рабочая температура свечи, при которой возникает калильное зажигание. Составляет около 900°С.

Нижний температурный предел тепловой характеристики — минимальная температура, при которой свеча начнёт самоочищаться от нагара. Находится в пределах 350—400°С.

«Горячие» свечи — относительное понятие, связанное с рабочей температурой. Предназначены для применения на малофорсированных двигателях, где необходимо достижение температуры самоочищения от нагара при относительно небольших тепловых нагрузках. Свечи «горячее» положенных для данного двигателя будут вызывать калильное зажигание. Имеют меньшее, чем «холодные», калильное число.

«Холодные» свечи — предназначены для использования на высокофорсированных двигателях для нагрева меньше температуры калильного зажигания при максимальной мощности двигателя. Свечи «холоднее» для данного двигателя не будут достигать температуры самоочищения от нагара и перестанут работать через короткий промежуток времени.

Старая маркировка калильного числа свечей ряда зарубежных фирм производилась по времени (в секундах), после которого на специальной установке начиналось калильное зажигание. Эта величина примерно в 10 раз превышает показатель калильного числа российских свечей. В настоящее время большинство фирм обозначают калильное число чисто условно.

Таблица взаимозаменяемости свечей по калильному числу от разных производителей

РоссияBeruBoschBriskChampionNGKNippon Denso
А11,А11-1,А11-314-9AW9AN19L86B4HW14F
А11Р14R-9AWR9ANR19RL86BR4HW14FR
А14В, А14В-214-8BW8BN17YL92YBP5HW16FP
А14ВМ14-8BUW8BCN17YCL92YCBP5HSW16FP-U
А14ВР14R-7BWR8BNR17YBPR5HW14FPR
А14Д14-8CW8CL17N5B5EBW17E
А14ДВ14-8DW8DL17YN11YBP5EW16EX
А14ДВР14R-8DWR8DLR17YNR11YBPR5EW16EXR
А14ДВРМ14R-8DUWR8DCLR17YCRN11YCBPR5EW16EXR-U
А17В14-7BW7BN15YL87YBPR5ESW20FP
А17Д14-7CW7CL15N4BP6HW20EA
А17ДВ, А17ДВ-1, А17ДВ-1014-7DW7DL15YN9YB6EMW20EP
А17ДВМ14-7DUW7DCL15YCN9YCBP6EW20EP-U
А17ДВР14R-7DWR7DLR15YRN9YBP6ESW20EXR
А17ДВРМ14R-7DUWR7DCLR15YCТRN9YCBPR6ESW20EPR-U
АУ17ДВРМ14FR-7DUFR7DCUDR15YCRC9YCBCPR6ESQ20PR-U
А20Д, А20Д-114-6CW6CL14N3B7EW22ES
А23-214-5AW5AN12L82B8HW24FS
А23В14-5BW5BN12YL82YBP8HW24FP
А23ДМ14-5CUW5CCL82CN3CB8ESW24ES-U
А23ДВМ14-5DUW5DCL12YCN6YCBP8ESW24EP-U

Что такое свечи зажигания

Свеча – небольшой элемент системы зажигания авто. Она устанавливается над цилиндром мотора. Один конец ввинчивается в сам двигатель, на другой надевается высоковольтный провод (или во многих модификациях двигателей отдельная катушка зажигания).

Хотя эти детали принимают непосредственное участие в движении поршневой группы, нельзя сказать, что это самый важный элемент в моторе. Двигатель невозможно будет завести и без других компонентов, таких как бензонасос, карбюратор, катушка зажигания и т.д. Скорее свеча зажигания – очередное звено механизма, содействующего стабильной работе силового агрегата.

Калильное число свечи зажигания

Калильное число свечи зажигания

Калильное число или теплотворная способность свечи указывается в виде целого натурального числа маркировки на свече зажигания. Если на самой свече калильное число не указано явно, то его можно узнать в каталогах на сайте производителя для определенного типа свечи. Это значение показывает максимальную рабочую температуру, которая определяется способностью свечи поглощать и рассеивать тепло из камеры сгорания. Количество тепла которое воздействует на свечу зажигания зависит от типа двигателя на котором он используется.

Калильное число в ходе эксплуатации составляет от 400°C до 900 °C, причем минимальное значение температуры в 400 °C должно быть достигнуто в кратчайшие сроки работы двигателя. Она необходима для того, чтобы свеча зажигания могла «сжечь» остатки на изоляторе, избегая образования сажи и связанных с этим пропусков зажигания. Минимальная температура самоочистки свечей зажигания равняется приблизительно 450°C.

Дополнительный изолятор свечи

Даже небольшие потери энергии зажигания приводят к ослаблению искры со всеми неприятными последствиями: ухудшение пуска, неустойчивая работа на холостом ходу, потеря мощности двигателя, перерасход топлива, рост токсично­сти отработавших газов и т. д. Если поверхность изолятора покрыта нагаром, грязью или просто влагой, происходит утечка тока «на массу». Она обнаружива­ется в темноте в виде коронного разряда по поверхности изолятора. Утечка по загрязненной поверхности теплового конуса изолятора в камере сгорания дви­гателя может привести к отказу в искрообразовании. Наиболее радикальным способом повышения электрической прочности изоляции является установка между корпусом и контактной головкой свечи дополнительного изолятора в виде керамической втулки. Таким образом, свеча приобретает двойную защиту от уте­чек тока «на массу».

Отечественные устройства

Российские искрообразователи для всех видов транспорта удовлетворяют международному регламенту ИСО-МС-1919, что допускает их заменимость импортными аналогами по ключевым характеристикам. Помимо этого, маркирование продукции, изготовленной российскими предприятиями, предусмотрено регламентом ОСТ-37.003.081. Расшифровывать маркировку отечественных устройств следует по буквенно-цифровым символам.

Читаем обозначение российских СЗ

Итак, параметры резьбы на корпусе обозначены первым буквенным символом «А», который скрывает параметры M14х1.25 — значение, отличающее свечи зажигания типа «стандарт». Маркирование устройств символом M предполагает параметры резьбы M18х1.5 (ключ для монтажа/демонтажа 27).

За буквенным символом следует цифровой, указывающий калильный показатель — чем больше данной значение, тем более низкий температурный режим необходим для образования искры. Калильный показатель отечественных свечей располагается в интервале 8-26. Наиболее распространены свечи с показателями 11/14/17. Маркирование СЗ по калильному значению разделяет изделия на «холодные», устанавливаемые на моторы с высокой мощностью или «горячие».

Маркировка российских свечей

Рассмотрим пример того, какие значения вносятся в маркировку СЗ российского производства. Возьмем изделие, маркированное кодом А 17 ДВ – это свеча, имеющая классическую резьбу, калильный показатель 17, длину резьбы (Д) 9мм (если это значение меньше, то символ в маркировке не проставляется), символом B обычно обозначают изолятор с выступающим тепловым наконечником.

Если в маркировке изделия содержится буквенный символ P (А17 ДВР), это означает, что головной электрод оснащен резистором, подавляющим помехи. Буквенный символ M указывает на применение медных материалов с высокой жаропрочностью, что способствует созданию оболочки на головном элементе.

В обозначении АУ 17 ДВРМ буквенный символ У указывает на увеличенный размер шестигранника (16мм вместо 14). При еще большем размере шестигранника (19мм) – в маркировку проставляется буквенный символ M – AM 17 B.

Примеры возможных обозначений отечественных изделий с расшифровкой

А 11 — базовое изделие, имеющее резьбу M14х1.25, шестигранник 20.8мм, калильный показатель 11, длину резьбы 12.7мм, тепловой конус не выступающий, без резистора, головной электрод из жаропрочного материала.

А 11 Р — аналог предыдущего образца, имеющий встроенный резистор.

Параметры свечей зажигания

А 17 ДВ — изделие базового типа с резьбой M14х1.25, шестигранник 20.8мм, калильное значение 17, величина резьбы 19мм, имеется тепловой выступающий конус, без резистора, головной электрод из жаропрочного сплава.

А 17 ДВ-10 — изделие, аналогичное предыдущему образцу (А 17 ДВ), у которого увеличен искровой зазор (0.7мм – в базовой конструкции это значение 0.5мм).

АУ 17 ДВРМ — элемент базового типа, резьба M14х1.25, шестигранник 16мм, калильное значение 17, размер резьбы 19мм, тепловой конус выступает из корпуса, с резистором и головным электродом в жаропрочной оболочке, выполненным из медного сплава.

Иридиевые свечи зажигания

Иридиевые свечи обеспечивает бесперебойную работу при самых высоких температурах, снижают вредные выбросы и имеют высокий рабочий ресурс – до 100 000 км и более. Преимущество таких моделей – повышенная эффективность зажигания за счет уменьшенного размера центрального электрода. Специалистами ВыборЭксперта было протестировано 9 кандидатов, наивысший бал набрали 3 победителя.

Denso 4712 IXEH22TT

Иридиевая свеча предназначена для использования в бензиновых системах двигателей таких автомобилей как Мазда, Тойота, Мерседес-бенц, Ниссан, Лексус, Рено, Инфинити, Субару и Лада. Деталь существенно продлевает ресурс мотора благодаря низкому электрическому напряжению, необходимому для зажигания.

Преимущество Denso 4712 IXEH22TT – ультратонкие электроды. Толщина центрального и заземляющего электрического проводника составляет всего 0.4 и 0.7 мм. Это благоприятствует образованию мощной искры и максимально эффективному сжиганию топливной смеси.

Для изготовления центрального электрода использовался иридий, для бокового – платина. Материалы обеспечивают высокую устойчивость к интенсивному эрозионному и коррозионному разрушению, механическим нагрузкам. Чтобы свеча полностью отрабатывала свой ресурс, необходимо использовать качественный бензин. В случае взаимодействия с низкопробным горючим срок службы будет составлять до 60 000 км.

Достоинства:

  • Понижает количество вредных выбросов;
  • Экономит топливо;
  • Снижает коэффициент потери мощности;
  • Высокий интервал замены – до 120 000 км;
  • Универсальность.

Недостатки:

Несколько высокая стоимость.

Покупатели отмечают, что Denso 4712 IXEH22TT – одна из лучших свечей зажигания для ВАЗ. Она существенно повышает производительность двигателя данной марки.

Bosch ZQR8SI302

Для изготовления Bosch ZQR8SI302 использовался сплав из иридия и платины, который наделяет конструкцию полной невосприимчивостью к химическому воздействию в камере сгорания. Также сплав защищает деталь от механических нагрузок и воздействия экстремальных температур. Минимальный срок службы изделия составляет 100 000 км.

Модель разработана для автомобилей марки Пежо и Ситроен. Продукт с калильным числом 8 подходит под резьбу М12 с шагом 1.25 мм. Размер головки под ключ составляет 14 мм. Центральный электрический проводник отличается небольшим диаметром 0.8 мм, что значительно увеличивает показатели воспламеняемости.

Достоинства:

  • Доступная цена;
  • Длинная резьба – 26.5 мм;
  • Надежная фиксация;
  • Угол затяжки – 90 градусов;
  • Снижает расход топлива.

Недостатки:

Не обнаружено.

Максимальный рекомендуемый момент затяжки составляет 23 Нм.

NGK 4218 CR8EIX

Изделие с калильным числом 8 подходит для мотоциклов, квадроциклов, скутеров и мопедов. Конструкцией модели предусмотрен центральный электрод малого диаметра (0.6 мм) и боковой со скошенными краями. Данное решение позволило значительно снизить напряжение зажигания и улучшить процесс искрообразования. Ресурс NGK 4218 CR8EIX составляет до 100 000 км.

Для приваривания наконечника на среднем электрическом проводнике использовалась специальная лазерная технология, что существенно повышает устойчивость конструкции к механическим воздействиям. Особая форма центрального электрода способствует самостоятельному выжиганию нагара с кромки изолятора. Это позволяет избежать случайного возгорания и поддерживает изолирующие свойства.

Достоинства:

  • Доступная стоимость;
  • Подключается при помощи цельной клеммы или резьбовой sae;
  • Повышает мощность мотора;
  • Сокращает расход топлива.

Недостатки:

Не обнаружено.

Покупатели отмечают, что деталь справляется с воспламенением очень бедного топлива и обеспечивает плавное начало движения даже в сильный мороз.

Форкамерные свечи зажигания

Известны различные варианты устройства свечи, у которых рабочая камера выполнена в виде форкамеры. Их используют с целью улучшения сгорания рабочей смеси. Форкамерные свечи подобны свечам для спортивных форсированных двигателей, где электроды для защиты от перегрева установлены глубоко внутри рабочей камеры корпуса. Отличие заключается в том, что отверстие, соединяющее рабочую камеру (форкамеру) с цилиндром двигателя, делают специальной формы. При сжатии свежая смесь поступает в форкамеру, искровой разряд возникает в области вихревого потока, и образование первичного очага воспламенения становится интенсивнее. Благодаря этому обеспечивается быстрое распространение пламени в форкамере. Давление быстро возрастает и выбрасывает факел пламени, проникающий в камеру сгорания двигателя и интенсифицирующий воспламенение даже сильно обедненной рабочей смеси.

При перетекании горящих газов из форкамеры в цилиндр двигателя, в связи с турбулизацией горючей смеси, ускоряется и становится более эффективным процесс сгорания. Это, в свою очередь, может привести к улучшению показателей, характеризующих топливную экономичность и токсичность отработавших газов.

Недостатки форкамерных свечей заключаются в том, что велико гасящее влияние электродов, а стойкость к образованию нагара мала. Вентиляция форкамеры затруднена, и горючая смесь в ней содержит повышенное количество остаточных газов. При перетекании горящих газов из форкамеры в цилиндр возникают дополнительные тепловые потери. Один из вариантов форкамерной свечи представлен на рис. «Форкамерные свечи зажигания».

РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

Корпус свечи зажигания

Металлический корпус предназначен для установки свечи в двигатель и обес­печивает герметичность соединения с изолятором. К его торцу приваривается боковой электрод, а в конструкциях с кольцевым искровым зазором корпус непосредственно выполняет функцию электрода «массы».

Корпус изготавливают штамповкой или точением из конструкционных малоуглеродистых сталей. Внутри корпуса имеется кольцевой выступ с конической поверхностью, на которую опирается изолятор. На цилиндрической части корпуса выполнена кольцевая проточка, так называемая термоосадочная канавка. В процессе сборки свечи верхний буртик корпуса завальцовывают на поясок изолятора. Затем его нагревают и осаживают на прессе, при этом термоосадочная канавка подвергается пластической деформации, и корпус плотно охватывает изолятор. В результате термоосадки корпус оказывается в напряженном состоянии, что обеспечивает герметичность свечи на весь срок службы.

Denso PK20PR-P

Особенность свечей этой линейки — наличие напыления на электродах из платины. Конструкция изделия простейшая, одноэлектродная, но по качеству искрообразования изделие ничуть не уступает многоэлектродным моделям. Компании-производителю удалось добиться такой же долговечности, как у иридиевых изделий, но с использованием платины, которая обходится дешевле.

Достоинства:

  • ненамного более высокая стоимость, чем у изделий, не содержащих драгоценные металлы;
  • длительный рабочий ресурс, значительно превосходящий срок замены, установленный регламентом техобслуживания;
  • универсальность. Модификации этой линейки подходят для большей части автомобилей, в том числе, и тех, которые сняли с производства;
  • на высоких оборотах — эффект самоочищения;
  • хорошее резьбовое соединение;
  • кольцо уплотнения отличного качества;
  • изделие постоянно есть в продаже.

Имеется и несколько минусов:

  • бывает, что величина штатного зазора не соответствует спецификации производителя авто, приходится его выставлять;
  • изделие не очень хорошо переносит длительный холостой ход и покрывается слоем нагара;
  • плохая совместимость со сжиженным газом.

Устройство свечей зажигания

Центральный электрод установлен в канале изолятора, имеющем переменный диаметр. Головка электрода опирается на коническую поверхность канала изолятора в месте перехода от большего диаметра к меньшему. Рабочая часть центрального электрода выступает на величину от 1,0 до 5,0 мм из изолятора. Закрепление электрода в канале изолятора и герметизацию этого соединения осуществляют с использованием стеклогерметика. Он представляет собой смесь специального технического стекла и порошка металла. Стекло должно иметь коэффициент термического расширения одинаковый с этим коэффициентом у керамики. В этом случае герметизирующая пробка не разрушится при изменениях температуры в процессе эксплуатации. Порошок металла (медь или свинец) добавляют в стекло для придания ему электрической проводимости.

Сборку сердечника (изолятора в сборе с центральным электродом и контактным стержнем) осуществляют в следующем порядке. Электрод устанавливают в канале изолятора и сверху засыпают порошкообразный стеклогерметик или укладывают его в виде таблетки. Затем в канал изолятора устанавливают контактную головку.
До запрессовки стеклогерметик занимает больший объем, чем после этой операции, и контактный стержень не может полностью войти в канал изолятора. Он примерно на треть длины выступает над изолятором. Заготовку нагревают до температуры 700-900 °С и с усилием в несколько десятков килограммов контактный стержень вводят в размягченный под воздействием температуры стеклогерметик. При этом он зате­кает в зазоры между каналом изолятора, головкой центрального электрода и кон­тактной головкой. После остывания стеклогерметик затвердевает и надежно закреп­ляет обе детали в канале изолятора. Между торцами электрода и контактной головки образуется герметизирующая пробка высотой от 1,5 до 7,0 мм, полностью перекры­вающая канал изолятора от прорыва газов.

В случае необходимости встроить в цепь центрального электрода электри­ческое сопротивление для подавления электромагнитных помех применяют резистивный стеклогерметик. После остывания герметизирующая пробка приобретает электрическое сопротивление необходимой величины.

Сердечник устанавливают в корпусе свечи так, что он соприкасается своей конической поверхностью с соответствующей поверхностью внутри корпуса. Между этими поверхностями устанавливают герметизирующую «теплоотводя­щую» шайбу (медную или стальную). Закрепление сердечника осуществляют завальцовкой буртика корпуса на поясок изолятора. Герметизацию по соединению изолятор — корпус осуществляют мето­дом осадки корпуса в нагретом состоянии (термоосадкой).

Боковой электрод «массы» прямоугольного сечения приваривают к торцу корпуса и изгибают в сторону центрального. На цоколь корпуса с упором в пло­скую опорную поверхность устанавливают уплотнительное кольцо, предназна­ченное для герметизации соединения свеча — двигатель.

На резьбовую часть контактного стержня устанавливают контактную гайку, если это требуется конструкцией наконечника высоковольтного провода. В неко­торых свечах контактный стержень не имеет резьбовой головки, она сразу же штампуется в форме контактной гайки.

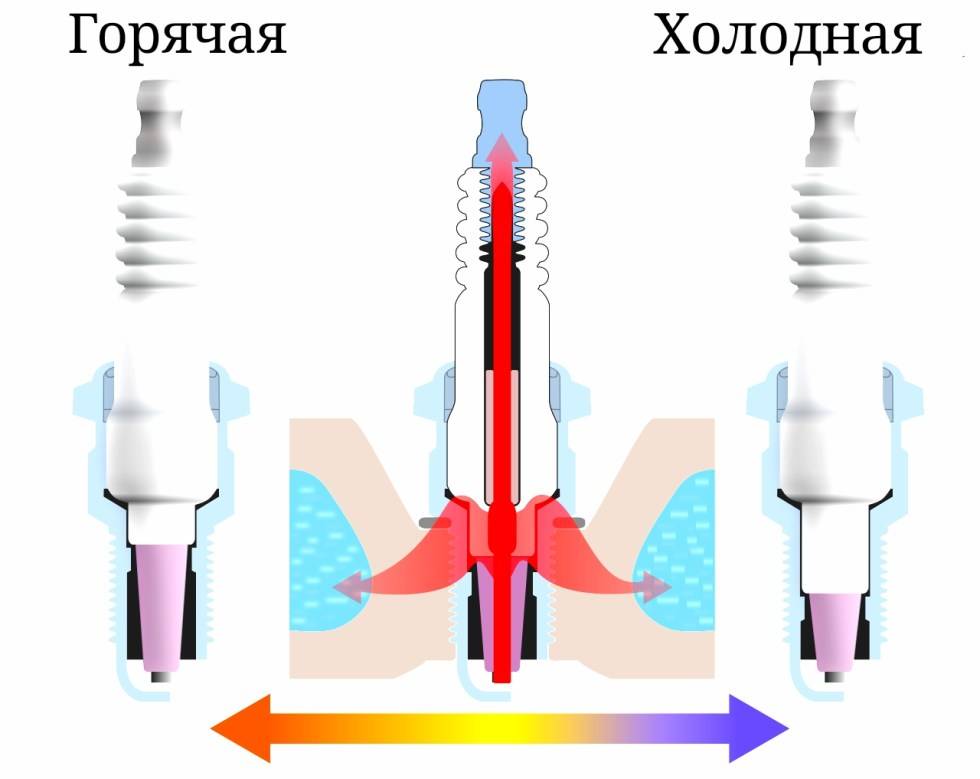

Холодные и горячие свечи зажигания

Свечи зажигания различаются не только по типу, а также по своим характеристикам иподбираются индивидуально в зависимости от конструкции двигателя. Похарактеристикам они делятся на три различные группы холодные, средние и горячие.Что бы понять, что это означает и зачем они нужны, нужно разобраться что такое «калильное число» и «калильное зажигание».

  • Калильным числом называют величину, показывающею время, через котороесвеча достигает калильного зажигания. Чем выше у нее калильное число, темменьше она будет нагреваться.
  • Калильным зажиганием называют негативный эффект, когда воспламенениегорючей смеси в двигателе происходит не от свечи зажигания, а от нагревшихсяэлементов двигателя, чаще всего это бывает сама свеча зажигания. Этот эффектвозникает если в автомобиле установлена свеча с неподходящим калильнымчислом.

Условия работы свечей зажигание в летнее и зимнее время отличаются, поэтому видеале лучше иметь в комплекте свечей для разного времени года.

Например, в жаркую погоду, при езде на большой скорости свеча с низким калильнымчислом, быстро приведет к калильному заживанию. Что приводит к потере мощности. В этой ситуации свечу необходимо заменить на более «холодную»В обратной ситуации если при низкой температуре например в пробке, происходитослабление искры. В холодную погоду возникнут проблемы с запуском двигателя. Вслучае возникновения этой проблемы необходимо поставить более «горячею» свечу.

На выбор также влияет и размер двигателя, что он больше тем «холоднее» должнабыть свеча.Группы свечей по калильному числу (Российская маркировка):

  • В «горячею» группу входят свечи имущих калильное число от 11 до 14.
  • В «среднею» группу входят свечи имеющих калильное число от 17 до 19.
  • В «холодную» группу входят свечи имеющих калильное число от 20 до 26.

В дизельных двигателях очень часто используется калильное зажигание, то естьсамовоспламенение, от накаленной свечи, что облегчает запуск двигателя при низкихтемпературах.
