Соленоиды в АКПП: за что отвечают данные элементы

Типичные признаки неисправности соленоидов

Соленоиды АКПП – это важные механизмы, задействованные в сложной системе автоматической коробки передач. С течением времени они постепенно изнашиваются, отказываются выполнять функции. Причиной возможных поломок могут служить окончательная выработка отведенного срока эксплуатации, а также внешние разрушающие факторы.

О сбоях, возникших по вине изношенных соленоидов, расскажут следующие косвенные признаки:

участившиеся случаи перехода коробки-автомата в аварийный режим;
резкие толчки при переключении скоростей;
удары в районе коробки при плавном возрастании оборотов двигателя.

При обнаружении подобных симптомов следует срочно обратиться в ближайший автосервис. Транспортное средство нуждается в глубокой проверке системы управления, компьютерной диагностике, гидравлического блока соленоидов, с последующим ремонтом автоматической коробки передач и полной заменой трансмиссионного масла.

Виды соленоидов

Как стало ясно из предыдущего пункта статьи, управление АКПП без соленоидов представить сложно. В зависимости от того, по какому принципу работают данные механизмы, принято выделять несколько поколений установок. На сегодняшний день выделяются три основных вида соленоидов:

Первый – стандартный электромеханический клапан, работающий по принципу «полностью отрыть канал подачи масла или же полностью закрыть его». Соответственно, при открытом положении такого соленоида по каналу гидроблока свободно протекает трансмиссионная жидкость, а при закрытом — масло не течёт;
Второй – соленоид, представленный электромагнитным клапаном. Такие механизмы одно время были очень популярны в сфере автомобилестроения, так как могли точно организовать работу АКПП. Несмотря на это, низкая надёжность электромагнитных соленоидов сильно подорвала их популярность, поэтому в масштабном автомобилестроении они практически не используются. Главная фишка данных устройств заключается в том, что стержень может не только полностью открыть или закрыть канал подачи масла, но и сделать это частично, мягко регулируя подачу трансмиссионной жидкости;
Третий – соленоид, представленный усовершенствованным электромагнитным клапаном. Данный механизм имеет в своей конструкции не просто запирающий/открывающий канал стержень, а тонко работающий гидравлический клапан. Работа подобных соленоидов основана на том, что контроль движения масла осуществляется при помощи шарового клапана. По сути, такое устройство позволяет организовать тонкую настройку работы АКПП, но при этом является заметно надёжней второго типа соленоидов, поэтому во время своего появления получило широкое применение. Более того, новейшие соленоиды имеют в конструкции фильтрующий элемент, который при пропускании через него трансмиссионной жидкости отсеивает лишний мусор и существенно продлевает срок службы коробки.

С течением времени конструкция автомата становилась всё более и более сложной, поэтому усложнялись и принципы работы соленоидов АКПП, из-за чего они подвергались усиленной модернизации. Основные совершенствования касались того, чтобы переложить на клапан дополнительные функции по типу сброса давления в конкретном блоке сцепления коробки или заблокировать муфту гидротрансформатора.

Типы соленоидов в современных коробках

Идеи автомобильных инженеров позволили достичь подобных задач. Теперь многочисленные типы соленоидов не только отвечают за переключение передач, но и тонко управляют режимами работы АКПП. Сегодня стандартный автомат имеет в конструкции 6 типов соленоидов:

Соленоид EPC-формации или клапан линейного давления. Данный соленоид является важнейшим в конструкции АКПП и всегда стоит в гидроблоке первым. Основной функцией линейного соленоида является контроль подачи масла в конкретный канал. Нагрузка на данный механизм высока, поэтому он ломается чаще всего и подлежит первоочередной проверке;
Соленоид TCC-формации или клапан, блокирующий муфту гидротрансформатора. Данное устройство, как правило, включается при работе мотора на высоких оборотах и частично отвечает за повышение КПД мотора. При «слабой» езде этот соленоид не работает;
Соленоид Shift-формации или клапан-шифтовик. Располагается за линейным клапаном, имеет сложную структуру и выполняет важнейшую функцию всего гидроблока – переключает передачи посредством отточенной подачи трансмиссионной жидкости по соответствующим каналам;
Управляющий соленоид. Пожалуй, наиболее простое устройство во всём гидроблоке, ибо имеет лишь одну несложную функцию – контроль за работой всех остальных соленоидов. Функционирование управляющего клапана очень схоже с тем, как работает транзистор любой микросхемы;
Соленоид проскальзывания. Подобный клапан организует плавность перехода с одной передачи на другую, то есть, переводя работу автомата в режим проскальзывания;
Соленоид охлаждения. Этот же механизм пускает нагретое масло АКПП в отделы охлаждения, что необходимо для стабильной работы коробки.

Важно понимать, что для каждой пары сцепления (передачи) имеется не один соленоид, а сразу несколько из отмеченных выше. Стабильная и беспроблемная работа АКПП возможна лишь при нормальной работе всех клапанов гидроблока, поэтому относиться к ним нужно с должным уровнем ответственности

Как проверить соленоиды АКПП на «Хонде СР-В»?

Определить исправность соленоидов можно посредством компьютерной диагностики. Для этого нужно подключиться сканером к 16-контактному разъему OBD-II. Где он располагается? Находится он в левой части, у ног переднего пассажира (за кожухом центральной консоли.

Так, сканер покажет следующие ошибки:

Р-0745. Свидетельствует о неисправности соленоида давления.
Р-0746. Неправильная регулировка клапана давления.
Р-0747/8. Повреждение соленоида или электрической цепи.
Р-0751. Неправильная регулировка переключателя соленоида.

Этих кодов может быть множество. После их расшифровки становится понятно, что именно послужило причиной нестабильной работы АКПП. Выйти из строя может как один соленоид, так и несколько. Как правило, обычно это клапан задней передач. Но в любом случае проблему нужно решать.

Итак, мы определили, что электромагнитный клапан неисправен. Выход из ситуации только один – замена. Промывке он не подвергается. Эта процедура не решит проблему высокого сопротивления. Как производится замена соленоидов:

С трансмиссии снимается гидравлический блок (предварительно сливается масло).
Отсоединяются все разъемы от соленоида.
Откручиваются крепления клапана. Последний снимается с гидравлического блока.
На место старого соленоида устанавливается новый.
Подключаются все разъемы к нему.
Устанавливается на место гидравлический блок.
Заливается масло в том же объеме.

Все, на этом процедура ремонта завершена. Как видите, проверить соленоид АКПП и заменить его не так уж и сложно.

Типы клапанов на сегодня

Среди нынешних деталей, как например, соленоид АКПП можно выделить несколько самых распространенных типов электроклапанов авто. Итак:

1. 3, 4, 5-WAY электроклапана, они служат «переключателями». Бывают как шариковыми, так и золотниковыми.

2. EPC или LPC –эти модели осуществляют контролирующую функцию линейного давления.

3. ТСС больше служит для осуществления блокировки гидротрансформатора.

4. Shift solenoid — соленоид-переключатель, служащий для переключения скоростей, его еще называют «шифтовиком».

5. Современные клапана, так называемые функциональные, которые обеспечивают управление клапанами непосредственно самой плиты по типу транзистора в стандартной электросхеме.

6. Модель обеспечивающая качество переключения передач и работает она лишь для мягкого переключения со скольжением передач.

7. Соленоид управляющий охлаждением смазки. Его работа сродни термостату, который осуществляет открытие канала для понижения температуры масла через внешний радиатор, к примеру.

Как видите, на сегодня типов и видов соленоидов очень большое количество. Причем, их конструкции и возможности все время расширяются и усложняются одновременно, а диагностика и ремонт упрощается до банальной замены. Хотя еще недавно в большинстве случаев требовалась чистка соленоидов.

Проверка соленоидов АКПП: что нужно знать

Начнем с того, что соленоид АКПП фактически является электромагнитным клапаном-регулятором. Основной задачей является своевременное открытие и закрытие масляного канала, по которому под давлением подается рабочая трансмиссионная жидкость ATF.

При этом важно понимать, что соленоиды коробки автомат, как и любые другие устройства, имеют ограниченный срок службы, могут работать со сбоями или выходит из строя при определенных условиях. Далее мы рассмотрим, какие неисправности соленоидов часто возникают, что делать в данной ситуации и как проверить соленоиды АКПП на работоспособность. Читайте в этой статье

Читайте в этой статье

Соленоид: как проверить и почему данный элемент выходит из строя

Итак, работой соленоидов АКПП управляет ЭБУ коробкой автомат. Блок управления постоянно посылает на клапан сигналы-импульсы определенной частоты. Простыми словами, соленоид фактически контролирует давление масла, которое, в свою очередь, является рабочим телом в устройстве автомата.

Именно через масло происходит передача крутящего момента в ГДТ, осуществляется переключение передач, снимается блокировка гидротрансформатора и т.д. Получается, соленоид АКПП управляет режимами автоматической коробки передач. Первые соленоиды пришли на смену механическим устройствам еще в 80-х и с тех пор активно используются в коробке автомат.

Если просто, соленоид представляет собой устройство, где металлический стержень обвит спиралью, по которой идет постоянный ток. Стержень в корпусе подвижен, когда ток воздействует на спираль, это заставляет стержень двигаться от конца спирали к ее началу.

Также в устройстве такого соленоида (электроклапана) имеется пружина, которая усилием возвращает стержень в заданное положение. Не вдаваясь в подробности, задачей соленоида является перекрытие или открытие канала для трансмиссионного масла.

Соленоиды стоят в гидроблоке (гидравлическая клапанная плита, блок клапанов АКПП) и вставлены в канал, фиксируются болтом и прижимной пружиной. Также к соленоиду присоединен шлейф или разъем проводки для соединения с блоком управления (ЭБУ АКПП).

Фактически, соленоид соединяет гидравлику и электронику. Современные версии автоматов имеют, как минимум, четыре клапана — соленоида. Общее количество зависит от того, сколько скоростей получила та или иная коробка, насколько она сложна конструктивно и т.д.

Обратите внимание, часто проблемы в работе АКПП связаны с выходом из строя проводки, то есть ЭБУ попросту теряет связь с клапаном и автомат не может работать нормально. Также не редкость, когда сам соленоид может выйти из строя

При проверке важно учитывать, какой тип устройства используется на той или иной АКПП, так как существуют соленоиды нескольких видов

Функции современных соленоидов

EPC соленоид. Соленоид линейного давления. В конструкции современных АКПП соленоид линейного давления самый главный. Он обычно располагается в гидравлической плите первым. Через соленоид линейного давления проходит весь поток масла. Если соленоид линейного давления неисправен, то в коробку может подаваться повышенное давление, что быстро выведет из строя многие её механизмы. Соленоид сильно нагружен и обычно выходит из строя быстрее своих братьев.

TCC соленоид. Соленоид блокировки муфты гидротрансформатора. Он управляет блокировкой гидротрансформатора, которая повышает КПД и увеличивает разгонные характеристики автомобиля. В современных АКПП этот соленоид обычно самый слабый – через него идет самое горячее и грязное масло. Хотя это зависит от характера водителя – у людей, любящих спокойную и плавную езду, этот соленоид практически не работает.

Shift соленоид. Соленоид-шифтовик. Сложный и большой соленоид со многими каналами, ответственный за переключения передач.

Управляющий соленоид. Управляет клапанами, как транзисторы в электросхемах.

Соленоид режима проскальзывания. Отвечает за «плавность» переключения передач, переводя АКПП в режим «проскальзывания».

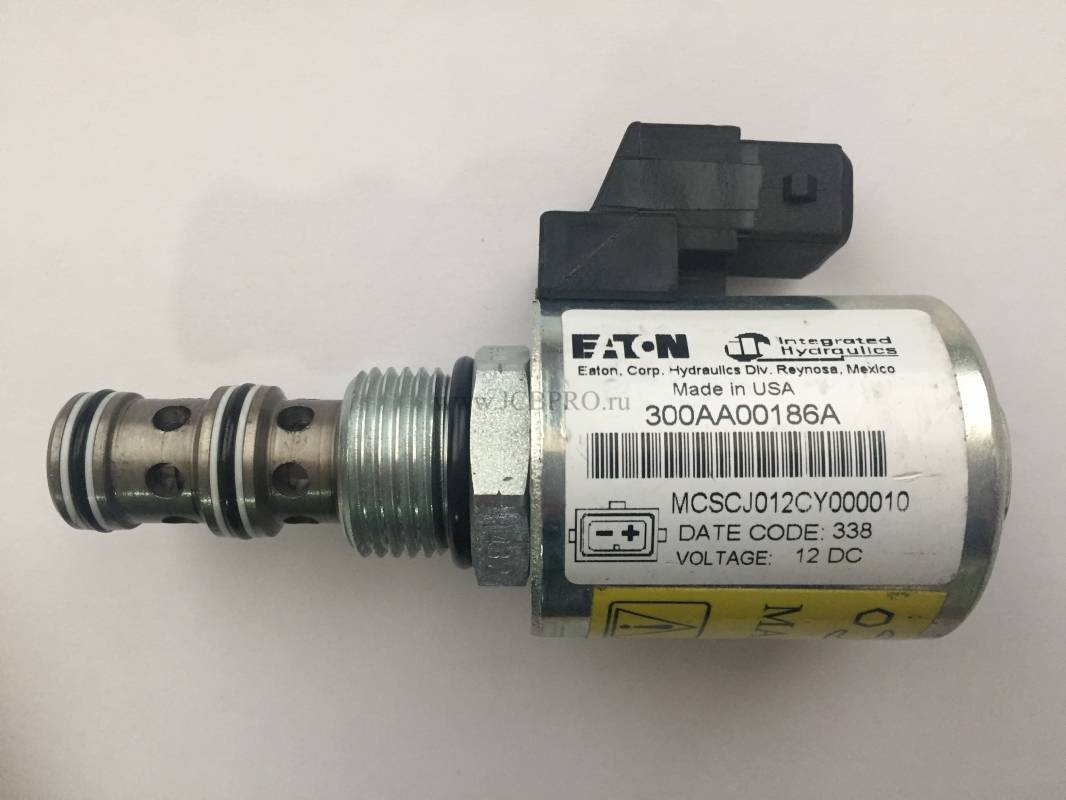

Соленоид АКПП

Соленоид охлаждения. Ответственен за охлаждения масла и доступ к радиатору.

Советы и рекомендации

Прежде всего, к быстрому выходу соленоидов из строя приводит использование неподходящего для конкретной коробки масла, а также его несвоевременная замена. Параллельно нужно вовремя менять и фильтры АКПП.

Причина вполне очевидна, так как жидкость АТФ накапливает в себе продукты износа и стружку. Стружка действует как абразив, а отложения накапливаются на деталях, после чего сердечник соленоида клинит.

Единственным решением является замена масла/фильтров в автоматической коробке передач по регламенту или даже раньше (с поправкой на индивидуальные условия эксплуатации). Также использовать нужно только оригинальные жидкости или расходники.

При отсутствии такой возможности допускается замена исключительно на высококачественные аналоги

Важно понимать, что только чистое и качественное масло позволяет соленоидам отработать весь свой расчетный ресурс

Если же возникли сбои в работе АКПП, связанные с блоком клапанов, необходимо знать, как проверить соленоиды. Выполнить данную процедуру можно своими руками, однако если опыта недостаточно, лучше доверить автомобиль опытным специалистам.

Напоследок отметим, что в коробке передач имеется целая группа соленоидов. По этой причине (особенно если АКПП имеет большой пробег), рекомендована замена всех клапанов, даже если явно неисправен только один.

Дело в том, что если ограничиться заменой только проблемного элемента, высока вероятность того, что в скором времени менять нужно будет и другие, то есть повторно выполнять частичную разборку, сборку АКПП и т.д.

Почему коробка-автомат пинается, дергается АКПП при переключении передач, в автоматической коробке возникают толчки рывки и удары: основные причины.

Как проверяются электромагнитные клапана (соленоиды) АКПП: частые неисправности соленоидов АКПП, виды клапанов, устройство, диагностика. Промывка и замена.

Соленоид АКПП: устройство соленоидов, принцип работы. Частые неисправности и поломки клапанов-соленоидов, диагностика, ремонт и замена.

Как определить, что коробка автомат перегревается: признаки, указывающие на перегрев АКПП. Как улучшить охлаждение АКПП и не допустить перегрева автомата.

Устройство блока клапанов (клапанной плиты, гидроблока) АКПП. Принцип работы гидроблока, неисправности блока клапанов, чистка и промывка гидроблока, ремонт.

Полная проверка автоматической коробки передач АКПП на б/у автомобиле: как самому определить степень износа, остаточный ресурс, возможные неполадки и т.д.

Проверка и замена соленоидов

Гидротрансформатор акпп: фото, принцип работы, неисправности, замена гидротрансформатора акпп

Некоторые автовладельцы сами хотят разобраться в том, как можно проверить соленоиды в АКПП на работоспособность. Тут нужно быть внимательным. В определённых случаях работу над устранением неисправностей лучше доверить специалистам.

Но для начала следует понять, что с соленоидом возникли проблемы, и там действительно требуется определённое вмешательства.

Есть несколько характерных признаков износа и поломки соленоидов в АКПП. Они проявляются в виде:

ударов;
толчков;
перехода АКПП в аварийный режим;
рывков при переключении передачи.

Как только вы заметили при управлении своим транспортным средством с коробкой автомат, что переключение скоростей осуществляется с толчками, это весомый аргумент для проверки блока соленоидов.

Если давление снизится и окажется недостаточным, работа АКПП может осуществляться всухую. Это значительно приблизит момент износа втулок. Параллельно появятся вибрации, способные нанести непоправимый урон автоматической трансмиссии, включая поломки, несовместимые с ремонтом. Только полная замена АКПП.

Чтобы проверить состояние соленоида, достаточно воспользоваться обычным омметром или мультиметром в соответствующем режиме. Выполняется проверка на сопротивление, для чего на контакт клапана следует подать напряжение, равное 12 В. Если с соленоидом всё хорошо, при подаче напряжения вы услышите характерный щелчок. Если реакции не происходит, он засорился или вышел из строя.

Поочерёдно проверив каждый из соленоидов, можно легко своими руками определить проблемный элемент, и далее заменить его, если невозможно восстановить работоспособность путём промывки.

Чтобы прочистить соленоид, можно воспользоваться сжатым воздухом. Воздух под давлением подаётся через соленоид. Если элемент пропустит воздух, то соленоид можно использовать повторно. Если же нет, тогда поможет только его замена.

Ремонту подлежат далеко не все компоненты масляной системы АКПП. Потому рекомендуется заранее узнать, какие соленоиды используются в автомобиле, и является ли их конструкция разборной. Подавляющее большинство современных соленоидов неразборные. Восстановление их работоспособности возможно только с помощью продувки или ультразвукового воздействия.

Если на вашей автоматической коробке переключения передач применяется разборная конструкция соленоида, то здесь замене подлежит сама обмотка. Деталь можно промыть в бензине или другом очистителе, затем просушить и собрать обратно. Если проверка на работоспособность восстановленной детали прошла успешно, она возвращается обратно в соленоидный блок.

Полностью заменить соленоид не сложно, когда проверка показала полный выход из строя. Для этого потребуется свериться с руководством по эксплуатации к своей машине, отыскать на АКПП соленоидный блок, снять его и извлечь неисправный компонент. Далее, будучи предельно аккуратным и внимательным, на откреплённом от автоматической коробки гидроблоке отключается от питания соленоид и убирается. На его место устанавливается аналогичный элемент, соответствует типу коробки передач. Обязательно следует использовать новую прокладку под соленоид. Обычно прокладка идёт в комплекте с деталью.

Если вы не хотите покупать новый соленоид, поскольку думаете восстановить старый, тут следует отталкиваться от конкретного типа детали. Более старые соленоиды легко проверяются на сопротивление, промываются и очищаются своими руками. Современные разработки стали деликатнее и нежнее, к ним требуется несколько иной подход. Оптимально в такой ситуации обратиться в сервисный центр, где проведут компьютерную диагностику. После проверки удастся считать код ошибки электронного блока. По коду мастера расшифровывают, что конкретно произошло с соленоидом, можно ли его восстановить или лучше поменять.

Соленоиды выполняют важную роль в работе автоматической коробки передач. Потому крайне необходимо внимательно относиться к работе АКПП, прислушиваться к процессу автоматического переключения скоростей, если появляются подозрения на неисправности.

Вышедший из строя соленоид имеет характерные признаки поломки и износа, что позволяет внимательному водителю вовремя обнаружить неисправность и принять соответствующие меры по их устранению. Оттягивать очистку или замену соленоида не стоит, поскольку игнорирование проблемы может привести к ещё более серьёзным негативным последствиям для вашего автомобиля и автоматической коробки переключения передач в частности.

Зачем нужна замена соленоидов

Вернуть плавность работы АКПП поможет ремонт или замена неисправного клапана. Электромагнитные устройства последних поколений сложные по конструкции и управлению. Большинство из них неразборные. Не каждый водитель сможет припаять контакты, поменять втулки. Кроме того, ремонт не гарантирует ресурс более 50 000 км.

Неисправные клапаны работают не в полное сечение. Из-за этого давление масла АКПП не соответствует рабочему. Фрикционы начинают проскальзывать и пригорать, загрязняя жидкость. Истираются втулки. Автомату не хватает смазки и охлаждения. В результате коробка ломается, а её восстановление дороже пары соленоидов.

Читать

Ремонт АКПП 01n и гидроблока своими руками, мануал

Как заказать нужный соленоид:

Узнать модель АКПП или VIN-код машины.
По схеме гидроблока посмотреть номер клапана.

Замену соленоидов АКПП можно сделать самостоятельно. Но эта работа будет напрасной тратой времени, если не провести полное техобслуживание с заменой жидкости, уплотнителей, фильтра, очисткой гидроблока и поддона. В самых запущенных случаях понадобится замена фрикционной муфты гидротрансформатора.

Признаки неисправности гидроблока

Характерным признаком неисправности гидроблока акпп являются повышенные вибрации и скрежет при смене передач. В отдельных случаях может отмечаться полная остановка работы двигателя при приключении селектора из режимов Parking в режим Drive. Так же довольно часто неисправность проявляется толчками, ударами и пробуксовками между передачами. Современным автомобилям, оснащенным многочисленными датчиками, при поломках выводят сообщение о повреждении коробки передач. Определить точно причину поломки можно лишь подключив компьютер к диагностическому оборудованию и проведя соответствующие тесты коробки передач. В данном случае вы сможете установить вышедший из строя элемент. Однако точно сказать характер поломки даже после проведённой компьютерной диагностики невозможно. Необходимо производить демонтаж гидроблока и его разборку.

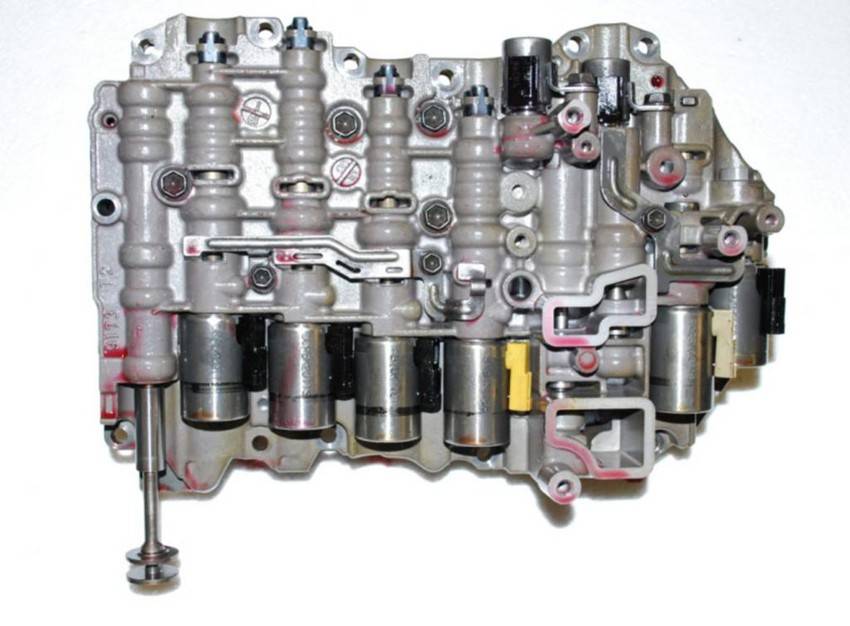

Фото гидроблока АКПП

Самостоятельный ремонт — возможен ли?

Выполнить ремонт гидроблока могут в специализированных мастерских и сервисных центрах. Ремонт гидроблока акпп своими руками возможен лишь в том случае, если у вас имеется практический опыт работы с подобными запчастями. Вам потребуется демонтировать (в некоторых случаях) АКПП, вскрыть корпус и первым делом проверить клапаны. Самостоятельно очистить их у Вас скорее всего не получится, т.к. для этого используется профессиональное оборудование. Так же обязательно проверьте пружины гидроблока, которые имеют тенденцию к износу. Большое значение имеет обратная сборка конструкции гидроблока, если Вы допустите ошибку — последствия могут быть намного печальней замены одной лишь детали в сборе. Как вы можете заметить, провести ремонтные работы может лишь опытный специалист при наличии у него соответствующего оборудования.

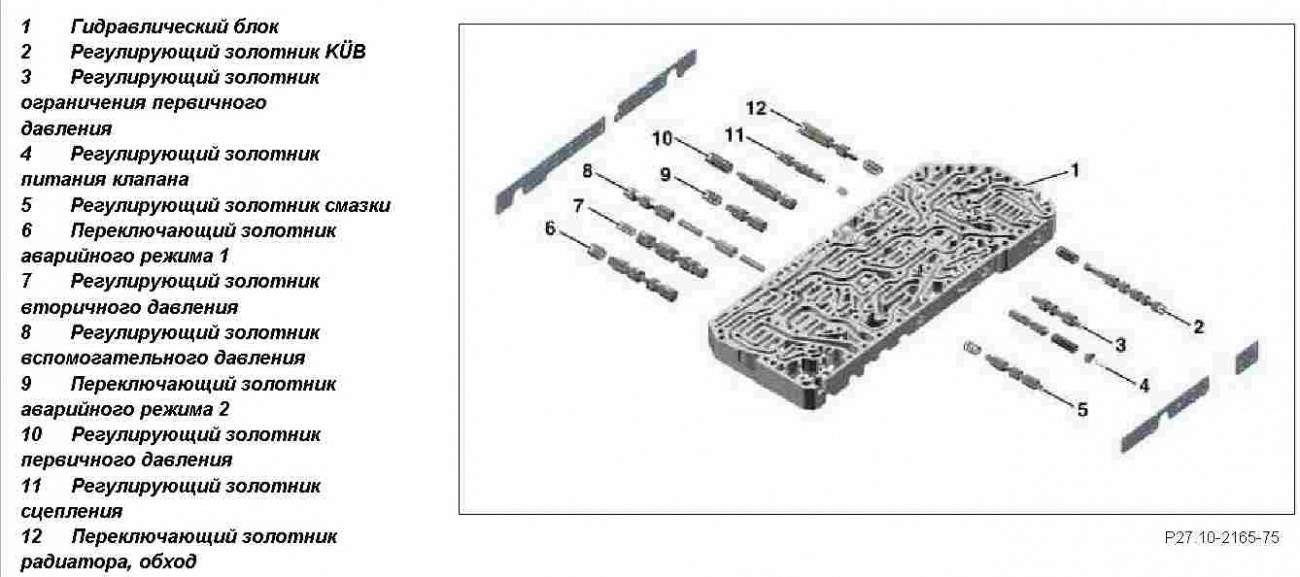

Схема гидроблока

Стоимость ремонта гидроблока напрямую зависит от характера поломки. Так, например, достаточно часто отмечаются проблемы с пружинами, клапанами, блоком соленоидов. Во многих автосервисах не берутся за ремонт, мотивируя это тем, что в сборе заменить его будет дешевле. Это не всегда так, Вы можете обратиться к нам и мы с радостью выполним ремонт гидроблока недорого и качественно. Из-за того, что конструкция гидроблока является достаточно сложной, состоящая из большого количества деталей — требуется обладать огромным запасом знаний и опытом, чтобы выполнять такой ремонт. Стоимость такого ремонта может составить от 10.000 рублей , до нескольких десятков тысяч рублей. Так же существует проблема забитого гидроблока, когда золотники клапанной плиты начинают залипать. В отдельных случаях имеет смысл провести замену сломавшегося элемента, а не пытаться проводить дорогостоящую и сложную процедуру восстановительного ремонта.

Ремонт Гидроблока АКПП — Видео

Из профилактических мероприятий для предупреждения поломок гидроблока мы рекомендуем вам пристально следить за состоянием системы охлаждения акпп. Именно неправильная работа системы охлаждения является одой из самых распространенных причин повреждения данного элемента.

Также автовладельцу следует правильно эксплуатировать свой автомобиль и автоматическую коробку в частности. Не следует в особенности в зимнее время года начинать движение автомобиля не прогрев предварительно масло в коробке передач. Данная процедура занимает всего несколько минут и позволяет с лёгкостью выводить температуру масла в коробке передач и гидроблоке на необходимую температуру. Тем самым вы сможете обеспечить качественное охлаждение и смазку подвижных элементов.

Для прогрева коробки передач вам необходимо перевести селектор в положение Драйв (D) и удерживать тормоз в течение одной минуты. Сразу после этого вы можете начинать движение. Также следует помнить о том, что после начала движения на холодной машине не рекомендуется раскручивать мотор выше 3000 оборотов в минуту. Следуя этим нехитрым правилам, вы сможете защитить коробку передач и гидроблок от повреждения и продлите беспроблемный срок эксплуатации вашего автомобиля.

Расположение соленоидов АКПП и их эксплуатационный ресурс

Искать электроклапаны нужно в нижней части коробки передач — в гидравлической клапанной плите, иначе называемой гидроблоком. Крепятся клапаны с помощью болтов или прижимной пластины. В отдельных моделях АКПП гидроблок находится не в нижней части агрегата, а сбоку. В обоих случаях можно видеть шлейф-проводку с выводами на штекеры, которые соединяет соленоиды с бортовой электросистемой.

В силу разнообразия конструктивных решений уверенно говорить о том, каков ресурс соленоидов, попросту невозможно. Можно лишь отметить некоторые их особенности и обратиться к информации от производителей. Так, например, VFS-соленоидами снабжены одни из самых распространенных коробок-автоматов: ZF 6HP21-6HP28 . Такие регуляторы в среднем требуют замены раз в 3-5 лет активной эксплуатации. Столь небольшой ресурс обусловлен тем, что вследствие износа в соленоидах меняется степень открытия канала. Блок управления подстраивается под такие изменения, но лишь до определенного момента. Более простые PMW-соленоиды сегодня собирают из анодированных деталей, так что изделие становится более долговечным — ресурс составляет 6-7 лет, зачастую и того больше. Весьма распространенные линейные соленоиды обычно служат порядка 5-6 лет. В отдельных случаях даже изношенное устройство можно «реанимировать» посредством очистки, замены втулки, уплотнителей, колец и других элементов.
