Почему из печки течёт антифриз
Утечка ОЖ в системе отопления может происходить из:
- радиатора печки;
- крана печки;
- патрубков печки.
Если утечка ОЖ происходит из радиатора, его обычно меняют на новый. Ремонт с целью восстановления герметичности обычно сложен и трудозатратен. Кроме того, если радиатор давно эксплуатируется, его трубки забиваются отложениями и грязью, и, как следствие снижается теплоотдача.
Кран открывает и закрывает подачу ОЖ в радиатор, тем самым регулируя тепло в салоне. Со временем он может начать подтекать, о чём будет свидетельствовать характерный запах тосола в салоне, лужа на полу со стороны пассажирского сиденья и снижение уровня ОЖ в расширительном бачке. Кран ремонту не подлежит и в таких случаях меняется целиком.
Если радиатор печки начал протекать, его обычно меняют на новый Причиной утечки ОЖ из патрубков обычно является их износ — резина со временем стареет и трескается. При диагностике проблемы нужно протереть предполагаемые места течи ветошью и понаблюдать за отводящим и подводящим патрубками на прогретом двигателе. Изношенные шланги всегда меняются на новые.
Печка издаёт гул, свист, журчание
Причиной нехарактерных звуков (свист, гул, журчание и т. п.) со стороны отопителя обычно является неисправный электродвигатель. Отсутствие смазки, загрязнения, износ подшипников и втулок — все это приводит к тому, что моторчик начинает свистеть. Он снимается, разбирается и чистится, а трущиеся элементы смазываются. При сильном износе подшипников моторчик будет издавать не свист, а гул. В такой ситуации смазка может не помочь, и электродвигатель потребуется заменить.
Из печки идёт пар
Иногда из печки начинает идти пар. Причиной этого является течь радиатора отопителя. Вытекающая ОЖ попадает на горячий корпус радиатора и начинает быстро испаряться, а в салоне появляется запах тосола. Для устранения проблемы потребуется разборка печки и замена теплообменника.
Иногда белый пар идёт из-под капота и попадает в салон. Это происходит при попадании тосола на горячие коллектор или штаны выхлопной системы. В этом случае потребуется найти место течи и устранить её. Чаще всего причиной являются повреждённые патрубки.
Как разобрать печку ВАЗ 2114/15
Печка на ВАЗ 2114/15 расположена в крайне неудобном месте. Для её демонтажа и разборки потребуются:
- крестообразная и шлицевая отвёртки с короткими и длинными ручками или шуруповёрт;
- набор гаечных ключей;
- ёмкость и резиновый шланг для слива ОЖ;
- ветошь, кусок клеёнки.
Пошаговая инструкция по снятию и установке печки
Теплообменник автомобиля ВАЗ 2114 расположен в крайне неудобном месте. Поэтому при его снятии и установке придётся проделать довольно большой объём разборочно-сборочных операций.
Отопитель ВАЗ 2114 оснащён воздуховодами, соплами вентиляции и рычажками регулирования тёплого потока воздуха
Инструмент и расходные материалы
Для работы понадобятся следующие инструменты:
- крестообразная и шлицевая отвёртки с короткими и длинными ручками (шуруповёрт);
- набор гаечных ключей;
- ёмкость и шланг резиновый для слива охлаждающей жидкости;
- ветошь, кусок клеёнки.
Порядок действий при замене
Для того чтобы снять радиатор отопителя автомобиля ВАЗ 2114, следует выполнить следующие операции:
Сначала слейте тосол на холодном двигателе.
Затем открутите саморез, находящийся за пластмассовый заглушкой. Снимите бардачок на автомобиле ВАЗ 2114
Снимите бардачок. Сначала открепите и отсоедините нижнюю половину. Затем снимите крышку вместе с лампой освещения. Отверните шурупы крепления верхней части и с небольшим нажимом и поворотом опустите её вниз. Всего вам нужно будет отвернуть шесть саморезов.
Открутите шурупы крепления щитка приборов
Открутите два верхних и два нижних самореза крепления щитка приборов.
Так снимается нижний кожух рулевой колонки
Снимите нижний защитный кожух с рулевой колонки. Для этого снизу выверните три самореза и три шурупа.
Вытащите штеккер из гнезда прикуривателя.
Отсоединение разъемов колодок магнитолы и вытащить её
Отсоедините разъёмы колодок от автомагнитолы и извлеките её из салазок.
Отверните саморезы крепления пластмассовой консоли
С обеих сторон выверните саморезы крепления пластмассовой консоли.
Отверните два самореза крепления консоли
Выдерните флажки, регулирующие положение заслонки, и снимите переключатель режимов вентилятора отопителя.
Отсоединение пластмассовой консоли от панели
Отсоедините консоль от панели. Обязательно маркером или насечками пометьте отсоединённые клеммы от кнопок на консоли
На консоли отсоедините клеммы с кнопок включения света, обогрева заднего стекла, противотуманных фонарей и др
Обязательно пометьте их маркёром или насечками в порядке расположения.
Отсоедините консоль от панели.
Отсоедините колодку подсветки пепельницы Открутите два самореза от диагностического разъёма
Открутите два самореза от диагностического разъёма и осторожно полностью отсоедините консоль.
Осторожно снимите консоль
Аккуратно снимите консоль и отложите её в сторону.
Открутите два самореза крепления металлической основы
Открутите два самореза, крепящих к полу металлическую основу — один с левой, а другой с правой стороны кронштейна.
Открутите четыре самореза крепления «торпедо»
Отверните четыре самореза крепления передней панели («торпедо») — по два слева и справа от центра крепления консоли.
Выверните два больших самореза крепления металлической конструкции
Выверните сначала два больших шурупа, затем два шурупа поменьше, которые крепят железную конструкцию.
Снимите металлическую конструкцию и вытащите ЭБУ
Вытащите из-под консоли электронный блок управления.
Для доступа к радиатору печки следует приподнять левую сторону торпеды
Для доступа к радиатору отопления домкратом приподнимите левую сторону «торпедо».
На случай выливания тосола под шланги подложите клеёнку, а на неё тряпки.
Со шлангов открутите хомуты, соединяющие радиатор с системой охлаждения двигателя
Открутите хомуты со шлангов, соединяющих радиатор с системой охлаждения двигателя.
Снимите резиновые трубки с патрубков теплообменника.
Слейте охлаждающую жидкость из радиатора в подготовленную ёмкость. Извлечение неисправного радиатора из гнезда
Извлеките радиатор отопителя из гнезда.
Установите новый радиатор, выполнив все операции в обратном порядке
Чтобы избежать образования в системе охлаждения воздушной пробки, снимите шланг с дроссельного узла
Для того чтобы в системе охлаждения не образовалась воздушная пробка, следует снять шланг с дроссельного узла, предварительно ослабив хомут. Тосол заливайте в расширительный бачок тонкой струйкой. Одновременно следите за концом отсоединённого шланга — как только из него потечёт жидкость, поставьте его на место и закрутите хомут.
Система отопления ВАЗ-2114
Состоит отопитель салона ВАЗ-2114 из таких элементов:
- радиатор с патрубками;
- кран перекрытия подачи;
- корпус;
- воздуховоды;
- заслонки;
- вентилятор;
- блок управления.
Нагрев воздуха, который подаётся в салон, выполняется за счет пропускания потока воздуха через соты теплообменника – радиатора, по которому циркулирует разогретая мотором охлаждающая жидкость.
В отопителе ВАЗ-2114 реализована возможность перекрытия подачи антифриза в радиатор печки, поэтому система обогрева отключается (на летний период). Прекращение подачи осуществляется с помощью крана, врезанного в патрубок подачи охлаждающей жидкости на радиатор печки.
Радиатор установлен в корпусе отопителя. Помимо размещения составных элементов печки корпус предотвращает рассеивание потока воздуха и направляет его движение.
Корпус печки соединен с воздуховодами, с помощью которых подаёт разогретый воздушный поток в зоны лобового и боковых стекол, в средину салона, к ногам водителя и переднего пассажира. Чтобы отрегулировать направление потока воздуха, на концах воздуховодов, подающих тепло к боковым стеклам и в средину салона, установлены дефлекторы.
Распределение воздушного потока по зонам обеспечивается заслонками, установленным в корпусе. В конструкции печки ВАЗ 21-14 используется три заслонки:
- Заслонка управления печкой. Она перенаправляет воздушный поток через радиатор (печка работает) или в обход него (система работает в режиме вентиляции салона).
- Заслонка подачи потока в зону лобового стекла.
- Заслонка перенаправления теплого воздуха в зону ног или к боковым стеклам и в салон.
Благодаря заслонкам и крану печки водитель задействует систему отопления салона, управляет потоком воздуха, выбирая, в какую зону его следует подать.
Вентилятор, входящий в конструкцию отопителя, создаёт воздушный поток. Благодаря комплектации цепи питания электродвигателя вентилятора реостатами, узел получил три режима работы, при которых вентилятор вращается с разной скоростью.
В отличие от систем отопления автомобилей классического семейства – ВАЗ-2101-2107, вентилятор в ВАЗ-2114 нагнетает воздух в корпус печки, а не втягивает его, что повышает эффективность подачи воздуха. Поэтому этот узел установили не внутри корпуса, а на нем. Доступ к вентилятору стал проще, поскольку на ВАЗ-2114 он размещен в подкапотном пространстве, в нише возле моторного щита.
Процесс замены радиатора печки
При замене радиатора печки рекомендуем также сменить и шланги. Стоят они не дорого, но могут сэкономить кучу нервов
Конечно, намного проще было бы демонтировать приборную панель для замены радиатора печки, но этот процесс долгий и требует большого количества времени. Поэтому, как показывает практика, многие автомобилисты меняют радиатор печки, не снимая центральную приборную панель.
Итак, когда основные аспекты разобраны, можно приступить непосредственно к выполнению операций. Рассмотрим, последовательность действий направленных на замену радиатора печки:
Демонтируем центральную консоль.
Снимаем бардачок.
Демонтируем бардачок
Места крепления бардачка к панели
Бардачок демонтирован
Откручиваем крепления торпеды таким образом, чтобы ее можно было двигать в разные стороны.
Раскручиваем крепления торпеды, чтобы она ходила в разные стороны
Откручиваем тросовые приводы управления режимами печки. Они идут как с водительской стороны, так и с пассажирской.
Снимаем тросы привода печки
Демонтируем крышку радиатора.
Откручиваем крепление крышки радиатора и снимаем ее
Для того чтобы снять патрубки необходимо или слить частично охлаждающую жидкость, или подставить ёмкость, чтобы антифриз (тосол) не разлился.
Идеально для слива подойдёт сантехнический шланг, который можно одеть на один из выходов шланга на крантик печки
Теперь откручиваем патрубки радиатора печки.
Откручиваем хомуты и снимаем патрубки охлаждающей жидкости
Откручиваем болт крепления всей панели приборов к кузову (к ножке).
Крепление панели к кузову
Далее, когда все готово, при помощи помощника отодвигаем приборную панель и вытягиваем радиатор. Вытягивать запасную часть необходимо крайне аккуратно, чтобы не повредить остальные узлы, которые находятся внутри панели.
Отодвигаем в сторону панель приборов
-
Установка нового радиатора
Спорный вопрос о применении герметика. С одной стороны применять герметик в системе охлаждения нельзя, его остатки могут заклинить помпу. А с другой стороны шлицы радиатора часто кривые и шланги не держат. Решать ВАМ.
Нюансы
Установка нового радиатора печки проводится в обратном порядке, но существуют некоторые нюансы установки.
Рассмотрим, основные из них:
- На патрубки необходимо установить новые хомуты.
- Для того чтобы патрубки легко надевались, их необходимо смазать мылом. Это также улучшит их прилегание к трубкам.
- Послу сборки приводного узла печки, необходимо удостовериться в правильном подключении краника и заслонки.
- После заправки системы охлаждающей жидкостью нужно проверить, не остался ли воздух в системе.
Выбор радиатора
Этот радиатор потёк. Видны следы антифриза!
Итак, рассмотрим, возможные варианты покупки радиатора печки на ВАЗ-2114.
Оригинал
2108-8101060 – оригинальный каталожный номер заводского радиатора печки ВАЗ-2114. Он производится заводом АвтоВАЗ. Средняя стоимость составляет 750 рублей. Под таким же каталожным номером производятся деталь от компании «Лузар», поэтому оригинал легко спутать с аналогом.
Радиатор отопителя АвтоВАЗ
Аналоги
Кроме оригинальной запасной части, существует несколько аналогов, которые рекомендовано к установке. Они все прошли сертификацию и имеют те же посадочные крепления, что и оригинал. Итак, рассмотрим, какие аналогичные детали можно устанавливать:
| Наименование производителя | Каталожный номер | Цена |
|---|---|---|
| Weber | RH 2108 | 900 |
| Master-sport | 2108-8101060-PCS-MS | 1000 |
| Kroner | K201008 | 1200 |
| Termal | 112108BA | 1400 |
| Pekar | 2108-8101060 | 1500 |
| Fenox | RO0004C3 | 1600 |
Аналоговый радиатор печки
Причины выхода из строя радиатора печки
Многие автомобилисты при выходе радиатора печки даже не понимают причин, почему это произошло. Итак, рассмотрим, что же способствует тому, что изделие вышло из строя:
- Забитые каналы прохождения охлаждающей жидкости. При таком эффекте в радиаторе создается значительное давление, которое способствует разгерметизации системы.
- Забитые соты радиатора, также способствуют тому, что он выходит из строя.
- Износ, или коррозионные повреждения структуры поверхности могут привести к тому, что радиатор потечет.
Какой радиатор печки выбрать: медный или алюминиевый
Многие задаются вопросом: какой радиатор печки лучше – медный или алюминиевый? Здесь не может быть однозначного ответа, каждый имеет свои недостатки и свои преимущества.
Принцип работы отопителя
Чтобы сделать правильный выбор, нужно знать принцип работы системы отопления в автомобиле.
Тепло в салон автомобиля попадает от двигателя, это побочный эффект от его работы. Тепло образуется в результате сгорания топлива и от трущихся поверхностей. Для отвода тепла от сильно нагретых деталей двигатель оборудован системой охлаждения, составной частью которой является отопление салона. Поэтому чем сильнее нагревается мотор, тем лучше отопление. Горячая охлаждающая жидкость подаётся в радиатор отопителя, а вентилятор, пропуская воздух через него, рассеивает тепло по всему салону.
Температура выходящего из дефлекторов воздуха регулируется краном, расположенным на магистрали между мотором и печкой. Это обычная запорная арматура с механическим или электрическим приводом, она регулирует количество охлаждающей жидкости, которая пройдёт через отопитель (увеличивая температуру на блоке управления, кран открывается больше, уменьшая температуру, он закрывается). От его работы очень сильно зависит то, как будет работать печка. Если он неправильно работает (не полностью открывает проход для жидкости), то в салоне будет холодно.
Также немаловажным фактором является температура «за бортом», даже хорошо работающий отопитель в холодную погоду будет греть немного хуже, поскольку жидкость недостаточно нагревается, из-за этого отопление становится недостаточным. Большое влияние оказывает термостат: если он работает некорректно, то какой радиатор не ставь, а из дефлекторов будет дуть холодным. Для начала нужно проверить исправность работы всей системы в целом, а потом задумываться о замене.
Устройство
Радиатор системы отопления схож со своим старшим братом из системы охлаждения. И функции у них схожи, только большой отдаёт тепло в атмосферу, а малый в салон. Оба имеют в своей конструкции два бачка, которые соединены между собой трубками. К трубкам посредством пайки крепятся пластины, увеличивающие площадь охлаждения (чем больше пластин, тем больше теплоотдача)
Поэтому при выборе нужно обращать особое внимание на количество пластин. Сделать это можно, поставив оба экземпляра вместе и визуально осмотрев плотность пластин
У какого радиатора плотность больше, у того и теплоотдача выше. К одному из бачков прикреплены патрубки входа и выхода жидкости. Некоторые модели оборудуются местами для крепления к автомобилю.
Медный радиатор печки
- Медь обладает большей теплопроводностью, нежели алюминий. А с увеличением теплопроводности улучшается отопление.
- Ремонтопригодность. Медь мягкая и не повреждается из-за незначительных вмятин. Даже при появлении трещин лопнувшие трубки можно запаять, оставив теплопроводность неизменной.
- Медный радиатор оборудован бачком из такого же материала, что значительно улучшает его эксплуатационные характеристики.
Недостатки
Алюминиевый радиатор
- Первым и самым главным преимуществом будет его цена. Она меньше, чем у его медного собрата почти в два раза.
- При увеличенном количестве пластин (увеличенной площади охлаждения) теплоотдача будет меньше, чем у медного, но уже не так значительно.
- Распространённость на рынке новых автомобилей. Автомобили последних лет выпуска, производимые в нашей стране, оборудованы алюминиевыми радиаторами.
Недостатки
- Маленькая теплопроводность материала – самый большой минус.
- Неремонтопригодность: при повреждениях трубок их невозможно запаять, и приходится менять весь узел. А пластмассовый бачок можно повредить малейшим ударом. Некоторые экземпляры могут быть с трещиной бачка уже из коробки. Есть «умельцы», которые меняют бачки, но это ненадёжно, и есть большая вероятность выхода из строя всей печки.
- Подверженность коррозии. Алюминий больше подвержен образованию коррозии, что приводит к ухудшенной теплоотдаче и образованию подтёков и выходу из строя всей системы отопления салона.
Резюмируя всё выше перечисленное, можно сказать, что забиваются грязью оба вида одинаково, как изнутри, так и снаружи. И если снаружи устройство промыть есть возможность, то внутри сделать это качественно проблематично. И если система охлаждения вашего мотора чистая (делался капитальный ремонт двигателя, либо новый автомобиль), то лучше подобрать медный вариант, если это возможно сделать для вашей модели. Ну а если состояние водяной рубашки неизвестно, лучше взять алюминиевый и заменить его через несколько сезонов таким же дешёвым вариантом.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
И так по порядку
Перед началом работы не забудьте обильно помазать руки каким нибудь кремом (возможно будут порезы, да и мыть будет легче).
Сливаем ОЖ (если у вас охлаждающая система герметична, то крышка расширительного бачка должна быть закрыта, после того как завернете шланг вместо заглушки в двигатель, откройте крышку и тосол потечет аккуратно в подготовленную емкость) используем такой шланг

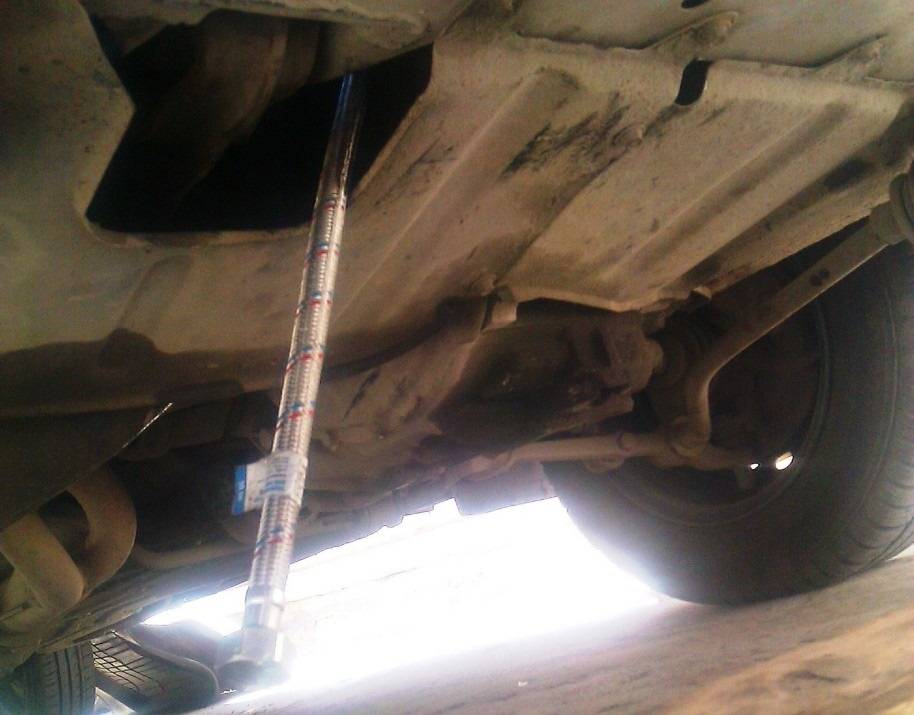

шланг от смесителя, вкручивается вместо пробки слива в двигатель, потери тосола минимальны (при условии что система герметична и крышка расширительного бачка плотно закручена
Снимаем боковые панели и бардачок, основное правило — откручиваем все винты крепления которые видим.

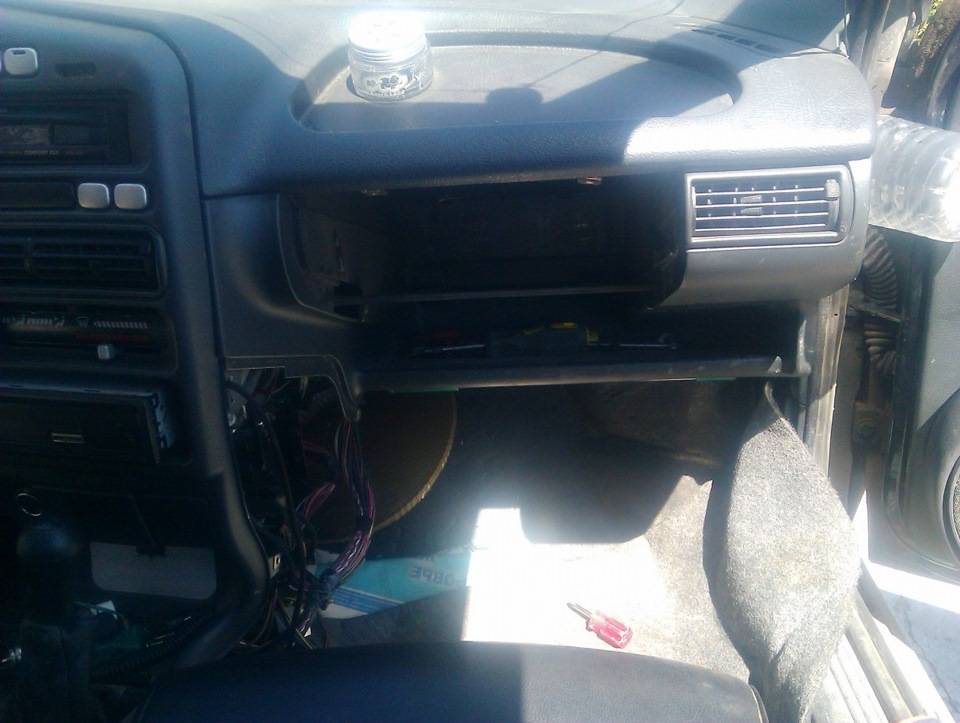

бардачок снят полностью (состоит он из 3 частей)
Не забываем открутить крепления к полу — два винта по бокам, с правой и левой стороны панели
находится возле ЭБУ — снизу
откручиваем винты крепления, которые держат тросики (открутил с правой и левой стороны), со стороны водителя эти винты еще держат и крышку радиатора — их там 3 шт)
замучился именно с этим, не удобно его откручивать
Проверьте еще раз, все ли болтики и винтики откручены (не забудьте про два самореза ближе к пассажирской двери и про тот что на панели в правом верхнем углу, он возле кнопок закрыт заглушкой). Аккуратно дергаем панель на себя.
если идет с трудом, проверьте все ли открутили! на всякий случай снимите с регулировок печки и заслонки пластмассовые наконечники

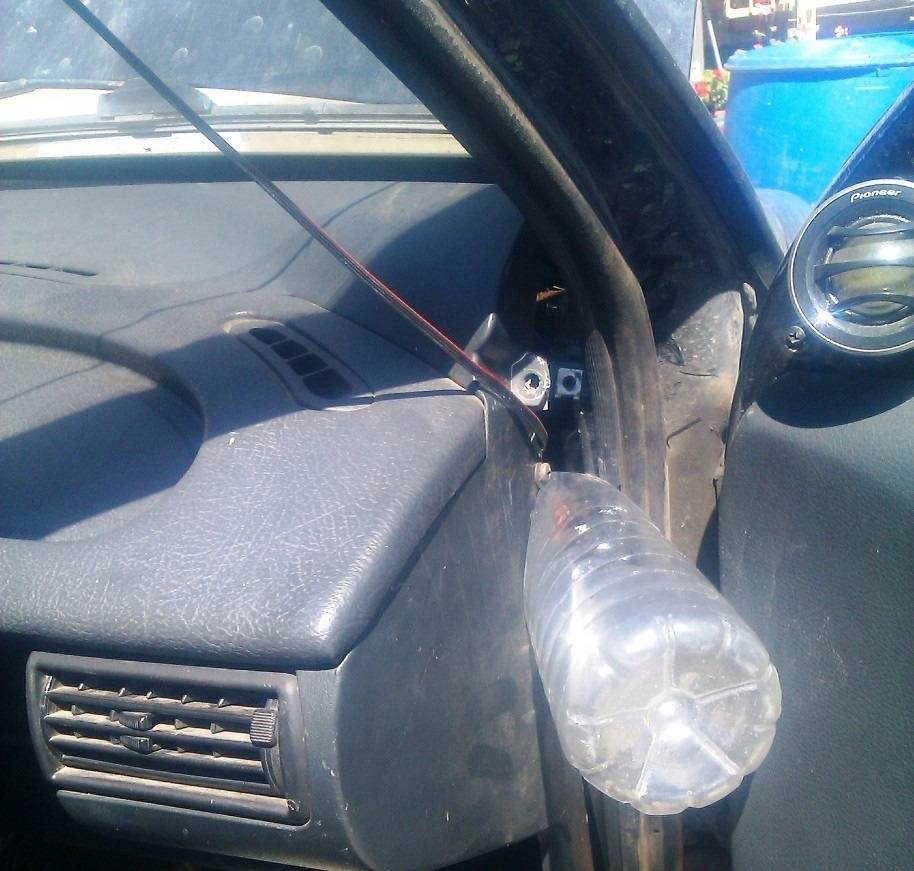

Подставил пока то что попалось под руку.
бутылка от молока пригодилась

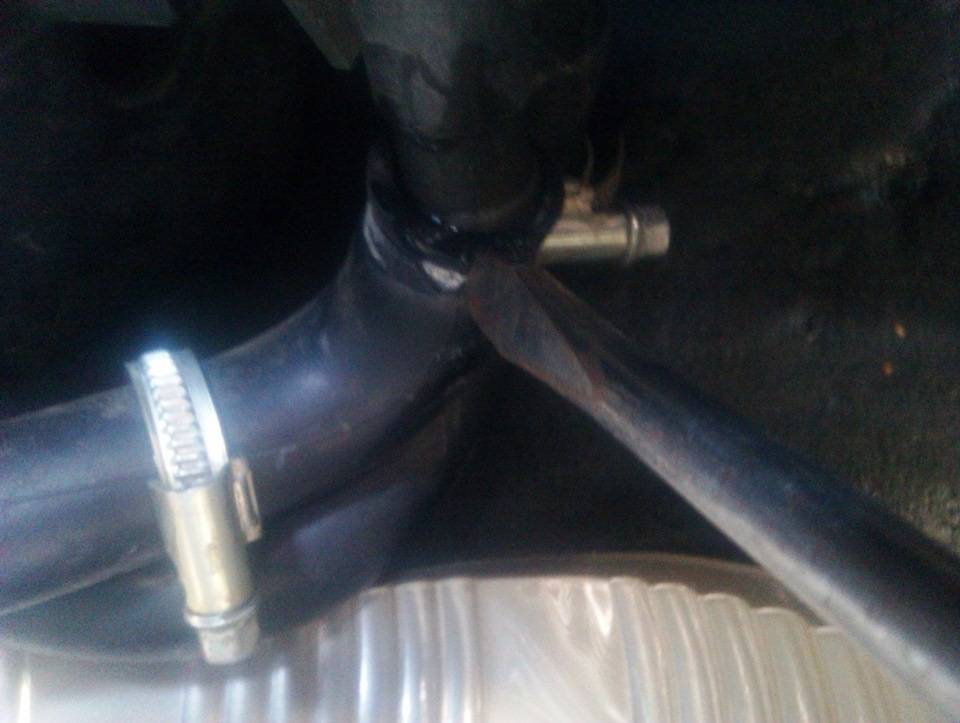

Откручиваем два хомута от радиатора, не забудьте подставить какую нибудь емкость, чтобы не залить салон тосолом! подставил опять то что попалось под руку, от пирога вроде.
лучше по-больше объемом, что бы не бегать по несколько раз для опустошения емкости с ОЖ
В системе остается еще приличное количество ОЖ, бегал примерно пять раз для опустошения.
все аккуратно заливаем, для экономии и повторного использования тосола
Можно снимать и одевать патрубки, для слива, но делал проще, отверткой давил чуток на патрубок и тосол лился, убирал отвертку — прекращал.
так сливал примерно раз пять, не удачно подобранный сосуд, маловат оказался

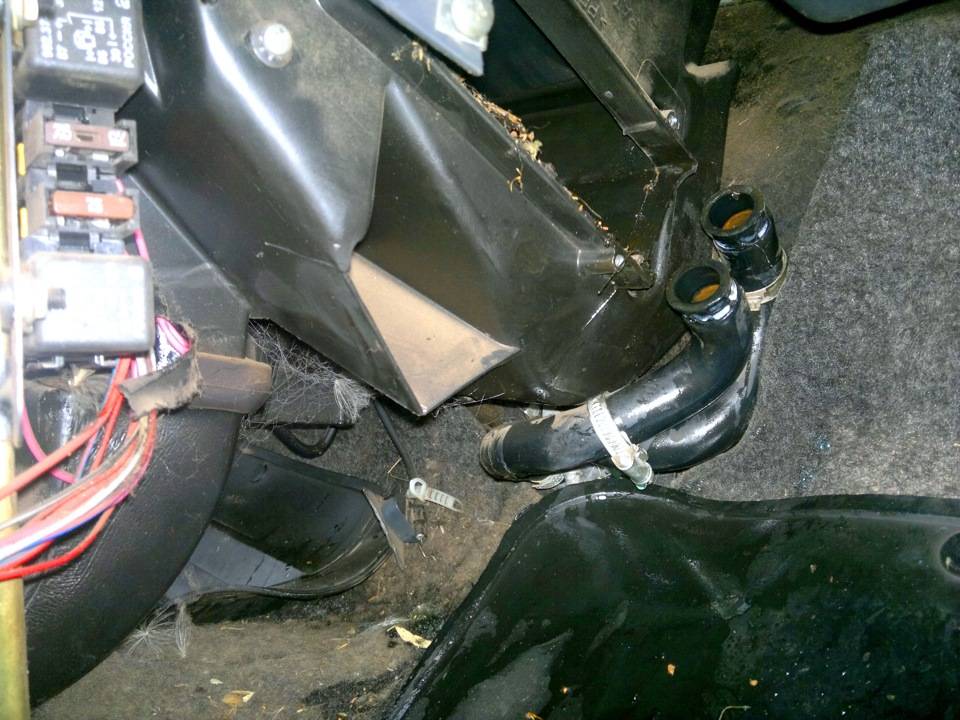

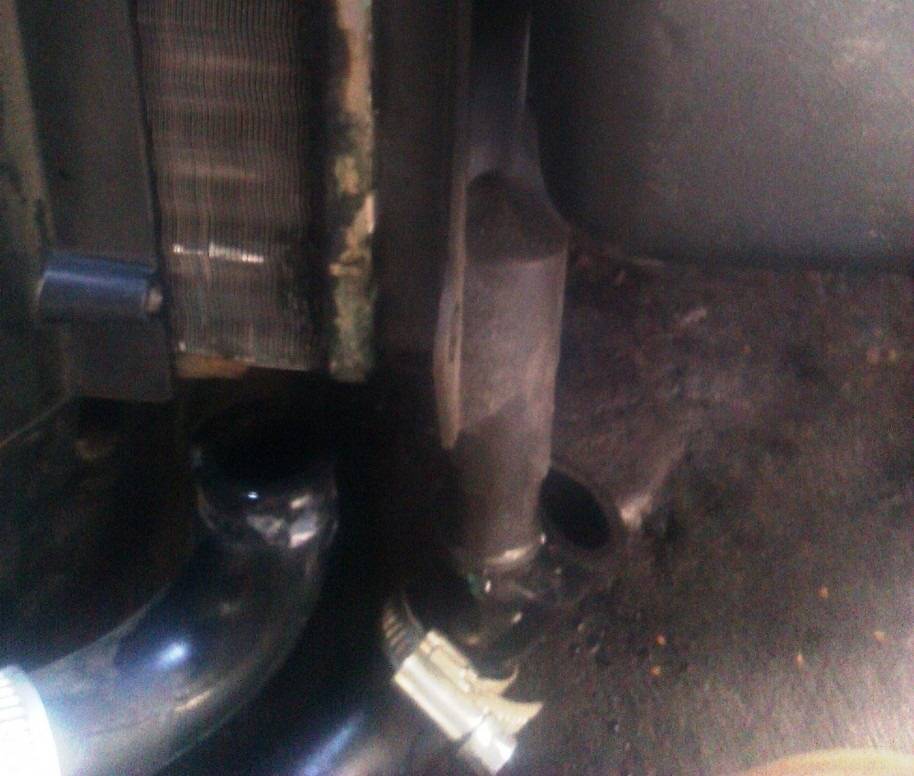

Итак вся жидкость слита, хомуты сдернуты, радиатор вылезает чуть-чуть и упирается в нижнюю часть панели, на фото видно место подтека.
протекал видимо отсюда, потемневшее место на стыке пластика и металла

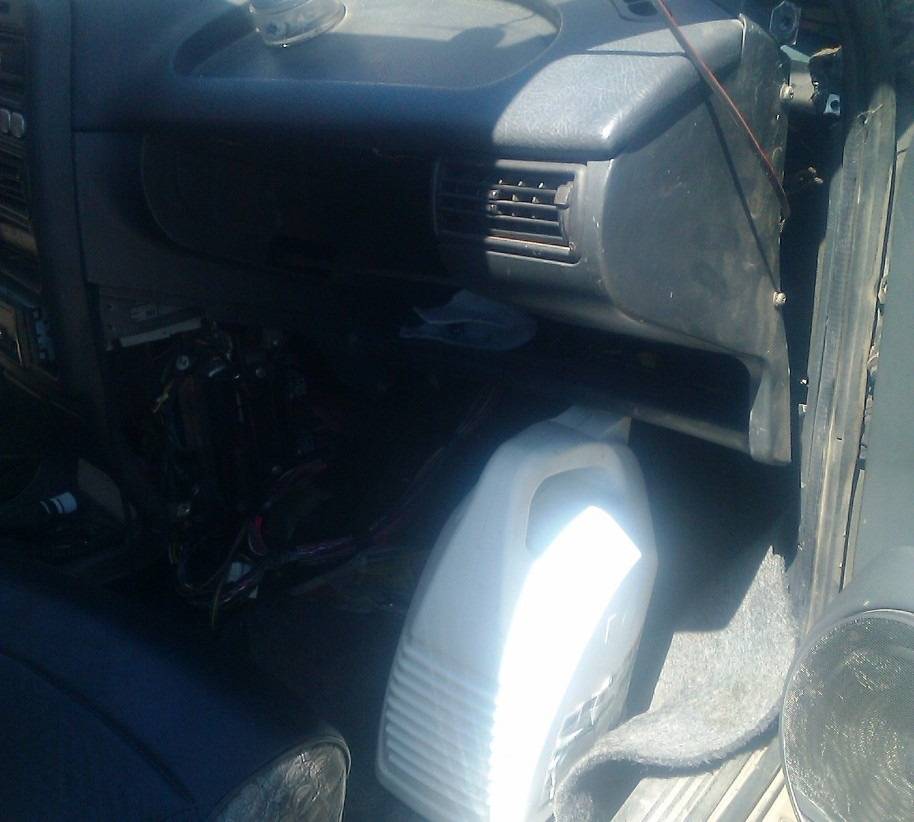

Сначала предполагал что справлюсь один, приподнял панель и подставил белую пластмассовую емкость, но этого не хватило, приподнимать надо гораздо выше, поэтому позвал на помощь, тут надо вдвоем делать, один приподнимает, другой вытаскивает радиатор, и так же при сборке=)
надо поднимать еще выше

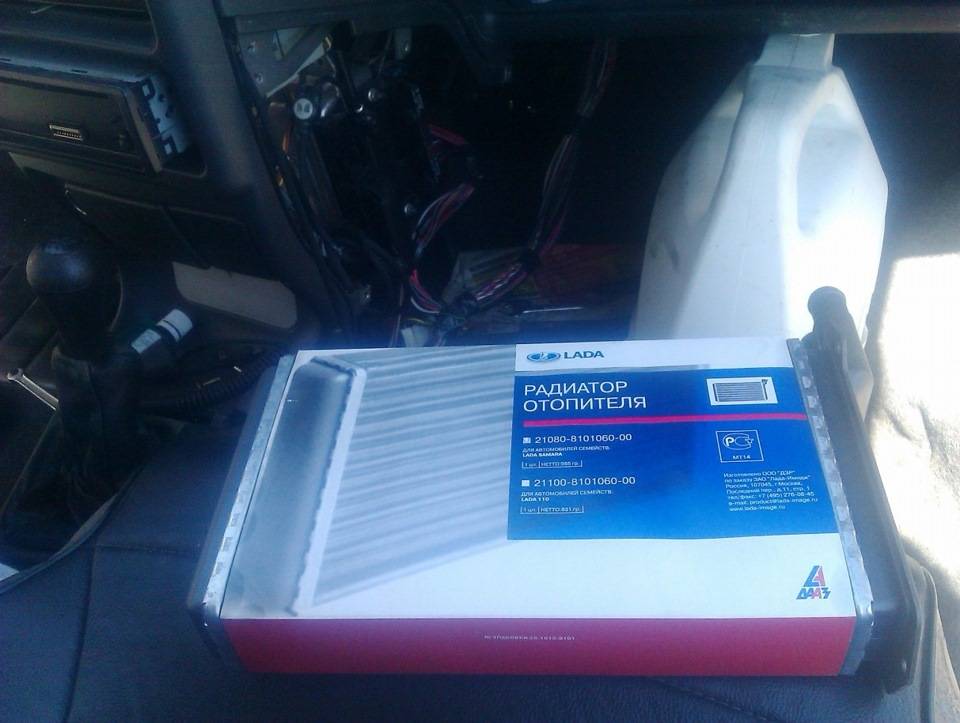

Достаем новый радиатор и все в обратном порядке.
ДААЗ, стоит от 700-800 руб, тяжело было найти, в магазинах в основном лузары и крафты
Срок службы 8 лет, подтикать начал примерно 2-3 года назад, но не критично было.

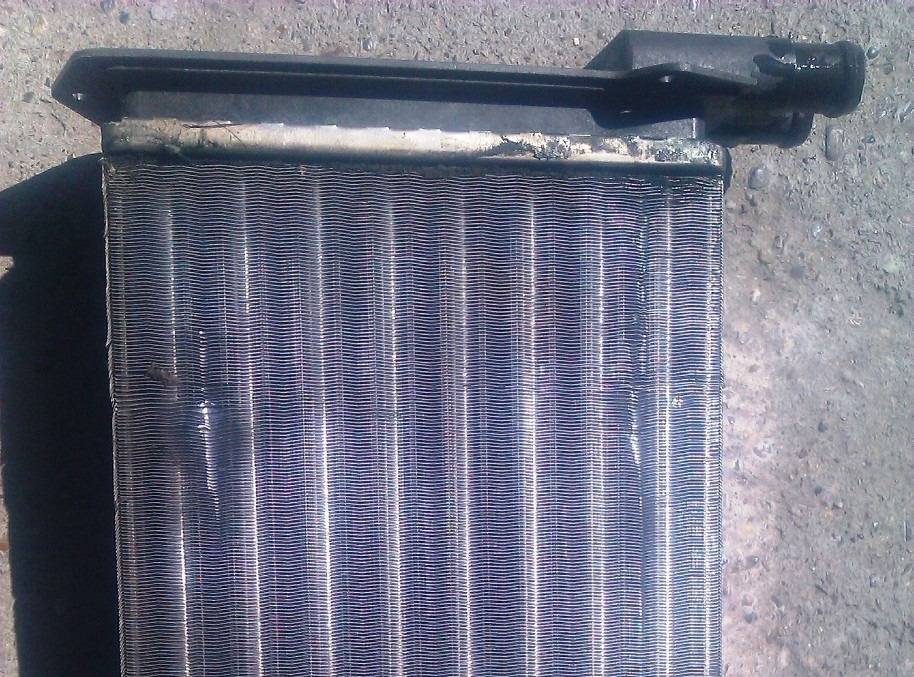

видны места подтеков

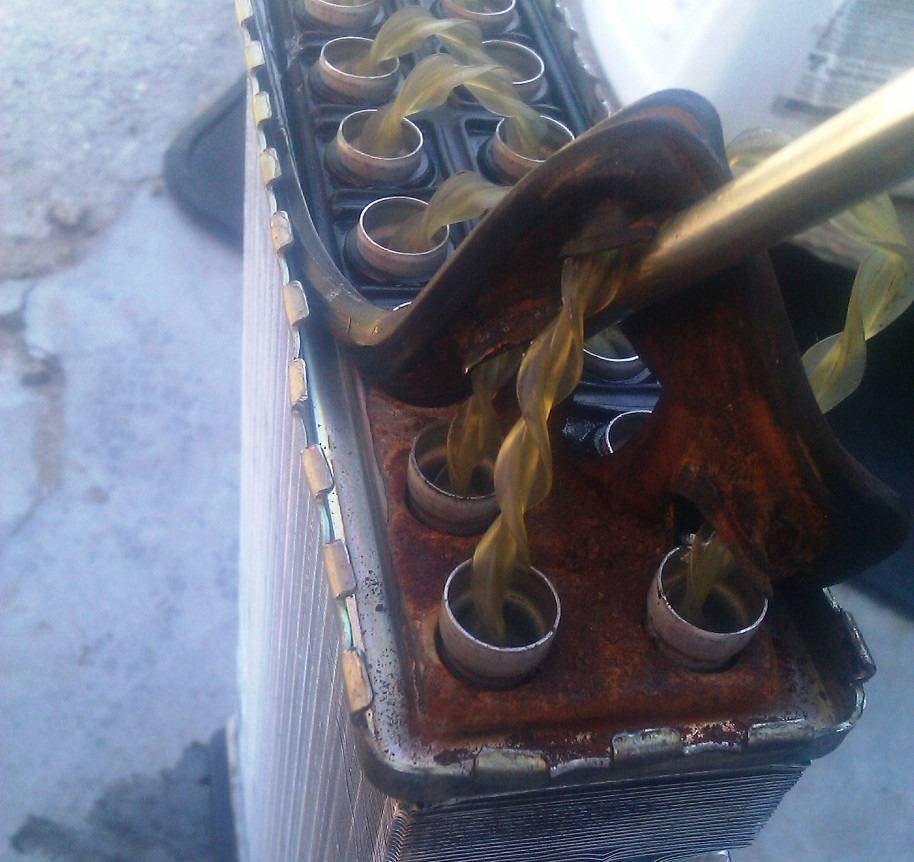

для спортивного интереса разобрал=) обнаружил вот такие макароны. (говорят такие завихрители не стоят на лузарах и прочих, сам не проверял, поэтому не буду утверждать и делать антирекламу)
завихрители
Сначала думал разобрать и обработать все герметиком, может сгодиться на второй раз=) но потом увидел это
думал отремонтировать старый радик, но когда увидел это передумал
Так что дерзайте, все реально сделать самому. Бог вам в помощь!
Где купить радиатор печки ваз 2114
Устройство печки автомобиля BАЗ 2114 особо ничем не отличается от схемы системы отопителя любой другой машины. Если говорить о ценовом сегменте, то стоит отметить, что радиаторы стоят не так дорого, относительно всевозможных запчастей на транспорт. Однако, все может зависеть также от производителей и от вашего географического положения. Существует ли медный радиатор печки на ваз 2114, ответ да. Детали могут отличаться по материалу. Они бывают:
- Медные,
- Алюминиевые.
Как
вы уже наверняка догадались, медные радиаторы стоят немного дороже, его
стоимость варьируется в пределах 1500-2000 рублей. Основные преимущества:
- Интенсивная теплоотдача, с таким
радиатором в салоне авто будет гораздо теплее. - Ремонтопригодность также имеет место
быть. То есть при наличии протечки охлаждающей жидкости, можно радиатор
запаять.
А
что касается алюминиевых радиаторов, то их цена составляет не более 1000
рублей. Главный минус заключается в минимальной теплоотдаче. Хотя, так считают
далеко не все автолюбители.
Самые
известные производители радиаторов BАЗ
являются:
- Запчасти
из меди – ООО «OP». - Латунные
запчасти – ДААЗ, LUZAR,
KRAFT.
Наибольшую востребованность имеют автомобильный радиатор печки алюминиевый 21050-8101060 ДААЗ – агрегат для рассеивания тепла в воздушном пространстве (речь идет об излучении и конвекции), воздушный теплообменник.
Прежде
чем приобрести новый радиатор, его необходимо тщательным образом выбрать, ввиду
того, что процесс замены довольно трудоемкий. Особенно это касается тех
автомобилистов, кто впервые сталкивается с такого рода ремонтом и выполняет
самостоятельно. Многие находят ее долгой и утомительной. Если обратить в
автомобильный сервис, то замена радиатора встанет вам в пару тысяч рублей. Плюс
– экономия времени. Так как специалисты работают действительно довольно быстро.
Выбирая тот или иной радиатор, есть огромный риск, что можно нарваться на подделку. Для того, чтобы это избежать этой неприятности, рекомендуем соблюсти следующие правила:
- Не стоит покупать радиаторы со слишком
заниженной ценой. - Делать запрос у продавцов специального сертификата
на запчасти. - Лучше покупать запасные части в
фирменной упаковке.
В
случае наличия хоть одного подозрения, от товара стоит отказаться, в
современном мире нет дефицита запасных частей на BАЗ 2114, огромное изобилие
радиаторов можно найти на авторынках, специализированных магазинах, ну а также
на просторах интернета.
Ну и в завершении следует отметить, что на рынках чаще всего представлены подделки, хоть и оригинальные радиаторы печки BАЗ также имеются, как и краники отопителя. Несмотря на то, что BАЗ 2114 входит в число бюджетных автомобилей, производить замену радиатора печки стоит не реже чем каждые два года, по возможности можно и чаще. Как многие автомобилисты уже наверняка поняли, использовать дешевые комплектующие попросту нецелесообразно. При установке деталей высокого качества (не только радиатор, но и патрубки с краником), а также надежно закрепив все герметиком, некоторым автолюбителям удается избежать протечки в течение пяти-шести лет, и печка в целом при этом работает без каких-либо перебоев.
Ремонт радиатора
В некоторых случаях радиатор можно отремонтировать, потому покупать новую запчасть вам не придется.
Чаще всего жидкость вытекает в местах стыка пластиковых и металлических деталей. При небольшой утечке можно внутрь радиатора залить специальную жидкость с охлаждающей смесью. Благодаря особому составу, данное средство закупорит дефекты, вызвавшие утечку. При серьезных повреждениях ремонт уже не спасет ситуацию, придется все равно менять радиатор.
Для проверки герметичности радиатора можно провести простой опыт в домашних условия.
- Наберите в ванную достаточно воды для погружения радиатора.
- Закройте плотно все отверстия патрубков.
- Опустите радиатор под воду примерно на 30-50 сантиметров. Подайте в него давление 0,2 МПа.
- Следите, что будет происходить. Если пузырьки появились, система не герметична и нуждается в ремонте, либо замене.
Даже не пытайтесь отремонтировать радиатор после боковых или лобовых ударов при ДТП. В подобных ситуациях он страдает в первую очередь, и никакие закупоривающие жидкости вам уже не помогут.
ФИЛЬТР САЛОНА
Одна из причин, почему отопитель в салоне ВАЗ 2114 перестает нормально нагревать воздух, является засорение системы отопления различным мусором и грязью. Для предотвращения попадания грязи и пыли служит фильтр салона, он находится между моторным отсеком и верхней частью корпуса печки. Чтобы его заменить, необходимо открыть капот и найти защитный кожух фильтра, он находится чуть ниже лобового стекла приблизительно по центру панели стеклоочистителей. Меняется элемент легко – просто своими руками вынимается старый и устанавливается новый. Специально для моделей ВАЗ (2108-2115) разработан адаптер салонного фильтра, такая конструкция позволяет установить фильтрующий элемент современного типа. Замена элемента через каждые 10 тыс. км пробега позволит содержать детали отопительной системы в чистоте.
голоса
Рейтинг статьи
ЗАМЕНА
Замена радиатора печки ВАЗ 2115 (ВАЗ 2113) ничем не отличается от замены на модели 2114, поэтому эта работа выполняется для перечисленных марок одинаково. Для проведения работ потребуются инструменты:
- Различные отвертки (крестовые, шлицевые, разной длины и размеров);
- Набор комбинированных ключей;
- Умелые руки и максимум терпения и аккуратности.
Нужно приготовить емкость для слива охлаждающей жидкости. Вместо отверток будет удобно воспользоваться шуруповертом.
Если нужно целиком снять печку, то и панель приборов снимается полностью. Для снятия радиатора печки панель разбирается частично, наполовину. Подобный ремонт проводить не слишком просто, но самостоятельно его все же сделать можно без наличия особых слесарных навыков. Необходимо только все делать аккуратно и не торопясь. Итак, что нужно, чтобы снять радиатор печки на ВАЗ 2114:
Не забудьте первым делом – слить охлаждающую жидкость
- Слить охлаждающую жидкость. Сначала снимаем пробку расширительного бачка и сливаем антифриз из основного радиатора, затем откручиваем пробку в блоке цилиндров и сливаем жидкость из блока.
- Снять автомагнитолу в салоне.
- Демонтировать заглушку, затем открутить шурупы рамки крепления комбинации приборов (всего четыре шурупа – два сверху и два снизу). Щиток приборов при этом не вынимается.
- Удалить с блока управления печкой все ползунки и ручки.
- Снять кожух рулевой колонки (крепления сверху и снизу).
- Демонтировать крышку диагностического разъема (находится под прикуривателем), отвернуть саморезы крепления самого разъема.
- Разъединить разъем прикуривателя.
- Далее следует отсоединить все штекера, которые находятся на центральной консоли. Их лучше пометить, чтобы потом не перепутать при сборке.
- Вынимаем блок сигнализаторов, открутив два шурупа. Теперь центральная рамка панели приборов свободна, можно демонтировать ее. Еще теперь удобно добраться до штекера подсветки прикуривателя, разъединяем и его.
- Бардачок держится на 6 саморезах. Снимаем бардачок.
- По бокам панели приборов есть крепежи (по одному саморезу сверху и по одному снизу). Отворачиваем их.
- Откручиваем болты кронштейна крепления блока управления двигателем и снизу болты крепления железного каркаса с левой и правой стороны (к днищу автомобиля).
- Отворачиваем саморезы, на которых держится блок регуляторов печки.
- Снимаем пластмассовые обшивки передних верхних кузовных стоек. Они крепятся саморезами.
- Между панелью и рулевой колонкой есть шуруп на панели, откручиваем и его. Теперь вся панель ослаблена, нужно ее подать в сторону сидений и немного вверх. Желательно с правой стороны воспользоваться ромбовидным домкратом, чтобы зафиксировать панель в отжатом состоянии и добраться до радиатора отопителя.
- Добираемся до хомутов на патрубках радиатора печки и ослабляем их. Сдергиваем патрубки. Под ними предварительно желательно проложить тряпку, чтобы остатки стекающей жидкости не впитались в ковролин напольного покрытия.
- Сам радиатор в корпусе печки держится на трех саморезах. Отворачиваем шурупы и достаем его.
Теперь остается новую деталь установить на место и собрать все в обратном порядке. Для того, чтобы в салоне было теплее, прокладываем его поверхность слоем поролона толщиной приблизительно 1,5 мм.
Проверка работоспособности после проведения замены производится до того, как будет собрана панель приборов. Устанавливается радиатор печки, крепятся патрубки, заливается антифриз и запускается мотор. Если тосол не течет, и система отопления ВАЗ 2114 нормально функционирует (воздух в салоне нагревается в должном режиме), то значит, что замена радиатора отопителя прошла успешно, и можно полностью устанавливать все детали на место.
Регулировка краника
Способ первый
Итак:
- Снимаем скобу, удерживающую оболочку троса на корпусе печного краника.
- Стаскиваем трос с рычага печного краника.
- Открываем краник руками в положение максимального открытия.
- Отцепляем трос от рычагов.
- Вынимаем этот трос. (Можете положить в заначку).
- Краник закроем весной, можно вообще не закрывать.
Если такой способ не подходит, тогда:
- Необходимо отрегулировать длину троса и оболочки, чтобы в крайнем правом положении рычажка на блоке рычажков краник был полностью открыт
- Зафиксировать трос защелкой
Способ второй
Регулировка заслонки:
- Снимаем скобу, удерживающую оболочку троса на корпусе слева — нащупаете там один рычаг.
- Отводим рычаг в направлении «на себя» — это положение максимально открытого состояния.
- Регулируем длину троса, чтобы в крайнем правом положении самого длинного рычажка на блоке рычажков заслонка была открыта максимально.
- Фиксируем его.
Отрегулировав печку, вы сможете сделать так, чтобы нагретый воздух попадал на лобовое стекло. В салоне тоже станет теплее.
Если замена печного радиатора ваз 2114 вас не устраивает:
- Переводим заслонку в позицию «горячо», наглухо закрепляем ее, замазав пластичной массой.
- Трос привода при этом отправляем в хранилище запчастей. Положительный эффект чувствуется сразу, хотя температура салона отныне регулируется только краником печки.
- Станет настолько тепло, что вы можете забыть о шапках и тулупах. Водителю, становится комфортно даже в сорокаградусный мороз. Холодный воздух изолирован.
- Однако воздух справа будет более холодным. Все зависит от деформирования заслонки в процессе эксплуатации автомобиля: со стороны противоположной от троса крышка заслонки перестает плотно прикрываться.
