Что ещё необходимо знать о ТСУ

Выбирая себе подобное изделие, надо принимать во внимание страну-изготовитель как автомобиля, так и фаркопа. Дело в том, что они бывают:

1. европейские (евро фаркоп):
2. американские.

Одно из самых главных отличий между ними – в размере сцепного шара. Евро фаркоп имеет сцепной шар пятьдесят миллиметров в диаметре, тогда как американские могут быть трех различных типоразмеров, причем, только один из них близок к европейскому. Кроме того, евро фаркоп имеет и ряд других отличий, таких как способы крепления и реализация самого изделия.

Буксируемый прицеп надо подключить к электрической проводке автомобиля. Как правило, если это делается своими руками, для подобных целей используется специальный комплект, оснащенный соединительным разъемом. Надо учесть, что такая проводка может быть рассчитана на семи или тринадцати контактный разъем (в зависимости от того, какое будет прицепное устройство). Для того чтобы можно было подключить другие изделия к автомобилю с установленной проводкой, существуют специальные адаптеры фаркопа, позволяющие стыковать между собой семи и тринадцати контактные разъемы.

Однако порой и такого переходника бывает недостаточно. Дело в том, что ряд автомобилей имеет мультиплексную проводку. В этом случае каждое оконечное устройство управляется встроенным в него контроллером, который принимает и обрабатывает поступающие от центрального процессора по специальным линиям связи сигналы. Такое управление распространяется и на фары, габариты, поворотники и т.д. В этом случае подключение электрики прицепа осуществляется через блок согласования.

Особенности крепления фаркопа

Пусть узел фаркопа состоит из балки с кронштейнами. Тогда:

1. В кузове готовят четыре отверстия под винты;
2. Кронштейны закрепляют на кузове, используя сборку из винта М10, шайбы, втулки, второй шайбы и гайки. Ни одну из гаек пока не затягивают!
3. Балку крепят к кронштейнам – обычно используются болты М12;
4. Выполняют затяжку гаек на кронштейнах (усилие 40-50 Н*м). Балку фаркопа, если речь идёт о версии 4WD, при этом нужно тянуть назад.

Перед шагом 2 резьбу всех винтов надо смазать литолом или циатимом.

Монтаж «по шагам»

1. В багажном отделении находим пластиковые заглушки на лонжеронах, снимаем их. С правой стороны для этого открываем лючок. Затем отвёрткой находим противоположные отверстия в днище и снимаем защитную плёнку.

   Люк и две заглушки

2. Дальше монтаж фаркопа на Рено Дастер проводится по штатной инструкции: нужно установить винты, а смазку можно наносить «с улицы».

   Каждый винт устанавливают с втулкой

3. Устанавливают кронштейны, проводят монтаж балки. Крепёжные гайки сразу не затягивают.

   Гайки М10 завёрнуты не полностью

4. Когда все «штатные» элементы смонтированы, выполняют следующее: балку желательно тянуть назад, при этом надо зажимать гайки. В последнюю очередь затягивают гайки на кронштейнах (40-50 Н*м). Моментный ключ используют редко, но дозировать усилие умеют не все. Выбор оставим владельцу.

Типичные ошибки

• Забыли о циатиме и литоле;
• Нарушили очерёдность затяжки (сначала М10, затем М12 – неправильно);
• Балку не тянули назад;
• Всё сделали по инструкции, но затягивая гайки М10, к балке не прилагали никаких усилий. Для версии 4WD такой вариант будет недопустимым.

Рекомендуем: Почему не работает омыватель лобового стекла: возможные причины и методы устранения неисправности

Как установить фаркоп на Рено Дастер своими руками

Перед монтажом блока необходимо подготовить машину. Глушитель и запаску придется убрать. Вынуть все лишнее из багажника.

Необходимые инструменты

Большинство конструкций фаркопов устанавливаются с помощью следующего комплекта инструментов и материалов:

• молоток;
• нож;
• плоскогубцы;
• отвертка;
• монтировка;
• набор гаечных ключей;
• динамометрический ключ;
• литол (для смазки болтовых соединений).

Если в комплект входят самоконтрящиеся гайки, работать с ними нужно осторожно. Закручивать следует поэтапно, выравнивая сцепное устройство

Данный вид крепежа затягивается только один раз. При ошибке фиксации гайки придется ломать.

Крепим балку

В версии Дастер 4WD закрепить балку можно без снятия штатных узлов. В автомобиле 2WD для доработки бампер удобней демонтировать. Чертежи вносимых изменений прилагаются к приобретенному ТСУ. Выбранная сцепка не должна мешать запаске.

На авто 4х4 защитный экран глушителя выхлопной трубы потребуется удалить. Поставить его на место не удастся. По мнению владельцев, это мало влияет на дальнейшую эксплуатацию машины.

Порядок монтажа кронштейнов:

1. На отверстиях в лонжеронах стоят заглушки. Снять их можно через багажное отделение. Чтобы убрать прикрывающую пленку с правой стороны, необходимо открыть люк, после чего можно добраться к отверстиям.
2. В отверстия вставляются втулки и винты.
3. С внешней стороны нужно нанести смазку.
4. Приложить кронштейн и предварительно не до конца закрутить.

После установки балки начинают заворачивать гайки. Чтобы конструкция стала правильно, рекомендуют оттягивать назад балку – имитировать тяговое усилие, и закручивать гайки с усилием 50 Н*м.

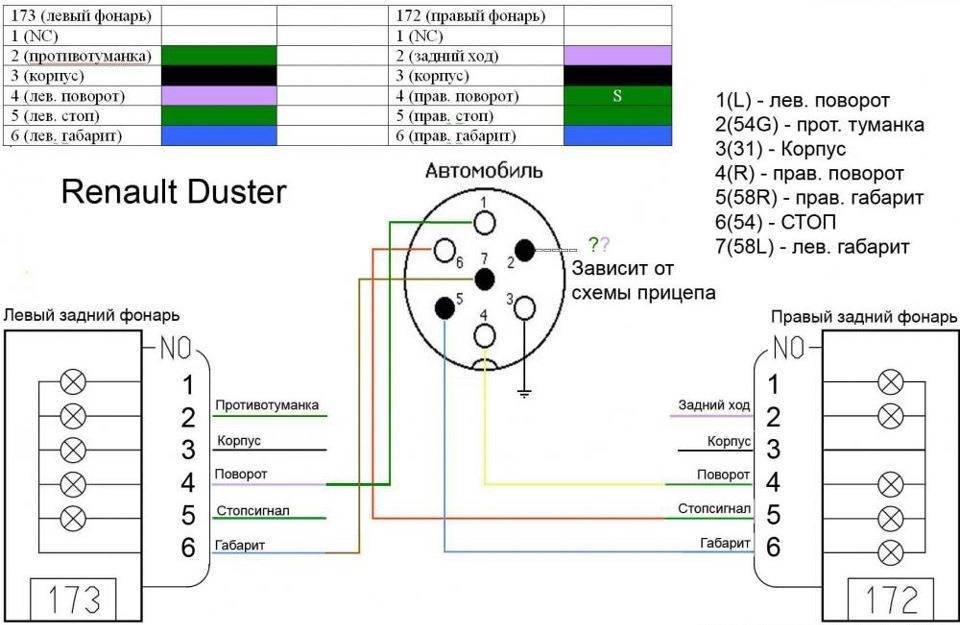

Подключение электрики

Электропроводку автомобиля нужно соединять с прицепом самому. Любые монтажные работы по электрике осуществляют при снятых клеммах аккумулятора.

Из машины нужно вывести от бортовой сети с левой и правой стороны:

• габариты ;
• фонарь заднего хода;
• повороты;
• противотуманные фары;
• стоп-сигналы;
• массу (корпус).

С помощью шурупов на тягово-сцепном устройстве закрепляют розетку. Через муфту в кузове провода заводят в автомобиль.

Чтобы не затрагивать штатную проводку и не нарушить гарантию на машину, лучше сделать самостоятельно удлинители. Для этого нужно приобрести разъемы с артикулами 0988251060 и 0988211060. В качестве изоляции используют термоусадку. Клеммы перед соединением поджимают отверткой для более надежного контакта. На авто после ресталинга со светодиодными фонарями для подключения понадобится блок согласования Smart Connect.

Его характеристики:

• блок включает разъемы для быстрой установки;
• он адаптирован для машин со светодиодными лампами;
• применяются провода для автопрома – ПВАМ;
• использовано интеллектуальное управление;
• обжим контактов высокого качества;
• защита от влаги и пыли;
• пайка деталей;

Модуль является универсальным и подходит для разных моделей машин. Существуют варианты подключения без блока. Но сигналы поворота придется выводить через отдельное реле для каждой стороны. При этом конструкцию нельзя будет быстро переделать для другой марки прицепа.

КАКИЕ БЫВАЮТ ФАРКОПЫ

Прежде чем приобрести прицепное устройство на ВАЗ 2107 необходимо выяснить, какие они бывают и в чём их отличие. Классифицируют изделия по типу крючка и месту монтажа. Для рассматриваемого автомобиля крюки бывают:

• простой конструкции, когда крюк рассчитан на перевозку грузов до 1,5 тонн, крепление выполняется на двух болтовых соединениях;
• крюк быстросъемного типа на муфтовом соединении, что позволяет уменьшить габаритную длину транспортного средства;
• крюк торцевого типа с грузоподъёмностью 2–3 тонны.

Фаркопы классифицируют по типу крючка (шара) и месту монтажа

КАК КРЕПИТСЯ ФАРКОП

Фаркоп может крепиться несколькими способами:

1. в отверстия, предусмотренные таковые отсутствуют);
2. в технологические отверстия кузовных элементов (лонжеронах, креплениях бампера), в которые вставляют болты, фиксирующие прицепное;
3. в отверстия, которые делают специально для монтажа фаркопа, с предварительной разметкой.

Поскольку на ВАЗ 2107 с завода не предусмотрены отверстия для установки фаркопа, их необходимо сделать самостоятельно в бампере и кузове автомобиля

Подбираем под свою машину

Однако бывают исключения. В некоторых случаях при установке американских фаркопов своими руками из-за большего диаметра шара возникает несовместимость с российскими прицепами. Грубо говоря, соединить такой крюк с отечественным прицепом не всегда получается, к тому же иногда приходится перепаивать проводку.

Рекомендуем: Рено Дастер: технические характеристики размеры — рассказываем развернуто

Американский фаркоп имеет в своём составе четыре части, основная из которых, — кронштейн крепления прицепного крюка к заднему бамперу авто. Обычно он располагается на специальной жёсткой раме, которая и крепится к автомобильному кузову. Только учтя эти особенности, можно приступать к выбору прицепного устройства для Renault Duster.

Рено Дастер представляет собой среднеразмерную машину, наделённую чертами легкового автомобиля и внедорожника, то есть принадлежащую к классу кроссоверов. Наиболее предпочтительными для этого автомобиля считаются фаркопы с шаром типа А, например, Bosal или некоторые изделия от фирмы Enganches Aragon. Шар данного типа имеет условно-съёмную конструкцию, закреплён на крюке при помощи двух болтов.

Также можно обратить свой выбор в сторону самых продаваемых на российском рынке устройств:

1. Galia (Словакия).
2. Bosal (Бельгия).
3. Enganches Aragon (Испания).
4. «Лидер-Плюс» (Россия).
5. Thule (Швеция).
6. Imiola Hakpol (Польша).

Как мы уже говорили, следует учесть различия тягово-сцепных параметров фаркопов от разных изготовителей. Большинство российских девайсов к прицепам не позволяют буксировать грузы массой, превышающей 1200 кг, тогда как некоторые зарубежные аналоги без проблем вытягивают 1800. Главное – никогда не берите фаркоп, побывавший в использовании. Он уже изношен и может сломаться в самый неподходящий момент.

КОМПЛЕКТАЦИЯ ЗАВОДСКОГО ФАРКОПА

Заводское прицепное — это конструкция от производителей, получивших лицензию на её изготовление, при этом фирмы занимаются изготовлением фаркопов для разных марок машин. Одно из главных преимуществ заводской конструкции заключается в том, что сцепная деталь проходит испытание. Это говорит о безопасности фаркопа, в отличие от самодельных вариантов.

В заводскую комплектацию фаркопа входят следующие элементы:

1. сама металлическая деталь;
2. инструкция по установке, как правило, имеет вид чертежа;
3. крепёжные элементы;
4. розетка и провода для её подключения.

В комплектацию сертифицированного фаркопа входит сама деталь, крепеж, разъём с проводами и схема монтажа

Фаркоп на Рено Дастер — руководство по установке • Сам автоэлектрик

У владельцев бюджетного внедорожника Рено Дастер существует отличная возможность установить дополнительное тягово-сцепное устройство, в простонародье именуемое фаркопом. Это позволит транспортировать крупногабаритные грузы: от прицепа со стройматериалами и до моторной лодки.Герой нашего рассказа способен буксировать груз весом до 3,5т

Что входит в комплект ТСУ

Поскольку Дастер выпускается на той же самой платформе, что и Логан, порядок установки ТСУ на обе эти машины будет аналогичным. Производителем уже были предприняты шаги, чтобы максимально облегчить задачу самостоятельной установки и вы можете не тратить кучу денег обращаясь к официальным дилерам, а можете сами приобрети детали с авторазбора для авто по выгодным ценам!

Конструктивно фаркоп Дастера включает в себя следующие основные элементы:

• балка поперечная;
• пластины боковые;
• крюк прицепной и его шаровая головка;
• электророзетка;
• соединительные провода;
• элементы крепежа (гайки и болты).

Типы фаркопов

Основных видов фаркопов, которые вы можете установить на Рено Дастер или Логан несколько:

• съемный. С его помощью можно улучшить эстетические данные собственного автомобиля. Он довольно надежен, и его можно легко демонтировать с машины, правда, и цена его вдвое выше стандартного. Устанавливать его вовсе несложно благодаря специальной раме с отверстиями для посадки;
• стандартный. Легко привинчивается или даже приваривается к кузову транспортного средства. Больше подходит для крупных авто, чем для малолитражек;
• фланцевый, с 4-мя или 4-мя посадочными отверстиями. Для его монтажа понадобится наличие специальной площадки.

Главные стадии процесса

Крепим балку

Перед монтажом загоните автомобиль на смотровую яму, застопорите стояночным тормозом и упорами под колесами.

Начинаем с монтажа балки фаркопа, которая крепится к задней части кузова вашего Дастера. Устанавливается она на лонжероны в специальных отверстиях, которые предусмотрительно закрыты заглушками.

Нам потребуется вооружиться отверткой, парой ключей с головками 17 и 19, фаркопом и комплектацией по его подключению. Боковые кронштейны фаркопа соединяются с лонжеронами болтами с гайками. Прежде времени крепеж затягивать не стоит.

Основная инструкция по проведению работ будет примерно следующей:

Берем балку фаркопа (ТСУ) и крепим ее к боковым кронштейнам. Если требуется, балку нужно протянуть назад по ходу автомобиля. Сцепной шар располагайте обязательно вдоль продольной оси транспортного средства.

• Перед тем, как производить затягивание крепежа, промажьте все отверстия и болты смазкой.
• Сцепной шарик крепим к кронштейнам.
• Можно возвращать на место термозащиту, запасное колесо и глушитель.

Электроработы

Подключение электрической части к основной электропроводке машины несколько сложнее. Сначала отключаем питание от аккумулятора. Нам потребуется отыскать соединительные клеммы задних бортовых огней. Для этого нужно проложить шлейф с проводкой в багажник от штепсельной розетки.

С подключением розетки прицепа не должно возникнуть никаких сложностей, поскольку вся проводка фаркопа соответствует основной. Провода от розетки заводятся в багажник. Их концы фиксируются в клеммном жгуте и подсоединяются к штатному разъему. На площадке фаркопа розетка закрепляется несколькими шурупами.

К сегодняшнему моменту комплектация таких наборов для тягово-сцепных устройств выполняется гораздо качественней, чем раньше, как и изготовление наклеек на фары. Как правило, каждый комплект оснащен достаточно подробной инструкцией по монтажу ТСУ. Пара заглушек для двух жгутов предусмотрена конструктивно в багажнике. К тому же, те клеммы, что входят в состав комплекта в полной мере отвечают штатным.

Советы по эксплуатации

Для того, чтобы продлить эксплуатацию тягово-сцепного устройства и обеспечить безопасность другим участникам движения, необходимо производить периодическое обслуживание фаркопа и его креплений. Основное – это осмотр болтовых креплений ТСУ, а также надежность контактов электрооборудования прицепа. Болтовым соединениям требуется периодическая подтяжка.

Если вы не пользуетесь длительное время прицепом, промажьте сцепной шар защитной смазкой от коррозии и наденьте на него защитный колпачок.

В завершение

Чтобы смонтировать самостоятельно тягово-сцепное устройство, достаточно выложенного выше материала. Определенную помощь окажет видео в этой статье, из которого любой автолюбитель узнает, как обслуживать прицеп, буксируемый Renault Duster. Удачи на дорогах!

Фаркоп на Рено Дастер — руководство по установке • Сам автоэлектрик

У владельцев бюджетного внедорожника Рено Дастер существует отличная возможность установить дополнительное тягово-сцепное устройство, в простонародье именуемое фаркопом. Это позволит транспортировать крупногабаритные грузы: от прицепа со стройматериалами и до моторной лодки.

Герой нашего рассказа способен буксировать груз весом до 3,5т

Что входит в комплект ТСУ

Поскольку Дастер выпускается на той же самой платформе, что и Логан, порядок установки ТСУ на обе эти машины будет аналогичным

. Производителем уже были предприняты шаги, чтобы максимально облегчить задачу самостоятельной установки и вы можете не тратить кучу денег обращаясь к официальным дилерам, а можете сами приобрети детали с авторазбора для авто по выгодным ценам!

К ТСУ прилагается описание узлов и деталей

Конструктивно фаркоп Дастера включает в себя следующие основные элементы:

• балка поперечная;
• пластины боковые;
• крюк прицепной и его шаровая головка;
• электророзетка;
• соединительные провода;
• элементы крепежа (гайки и болты).

Что подойдет автомобилю

Выбирая фаркоп, который вы хотите купить и поставить на автомобиль, нужно отталкиваться от преследуемых целей. То есть, какие виды груза, и какой массы собираетесь перевозить с помощью машины и устанавливаемого через ТСУ прицепа. Все доступные фаркопы можно разделить на несколько типов.

• Тип А. Такие фаркопы используются при перевозках груза в автоприцепе весом до 1,5 тонны. Наиболее простые конструкции, цена которых минимальная;
• Тип В. Параметры грузоподъемности аналогичные. При этом комплектация дополнительно предусматривает наличие полуавтомата на гайке;
• Тип С. Это уже полуавтоматическая конструкция с эксцентриком, у которой грузоподъемность достигает 1,8 тонны;
• Тип G и F. Характеризуются разным количеством крепежных отверстий для соединения с кузовом, имеют железно-кованую конструкцию и обладают грузоподъемностью в 2 тонны.

С завода автомобиль может быть оснащен стандартным ТСУ, которое обладает достойными характеристиками и преимуществами заводской сборки и подгонки. Но если вас смутило изначально то, сколько стоит комплектация с ТСУ и вы не взяли его, тогда со временем придется уже самостоятельно выбирать тягово-сцепное устройство.

Если рассматривать производителей, то для Логан можно взять отличные устройства следующих фирм:

• Лидер-Плюс;
• VFM Bosal;
• Thule (Brink);
• Imola;
• Leader;
• Трейлер.

Давать конкретные советы о том или ином производителе не буду. Все они достаточно качественные, у них отлично выполнена проводка, надежные розетки и прочие составляющие.

Лучше ориентироваться по типу конструкции ТСУ.

• Съемные. Наиболее простые в установке и эксплуатации. Цена составляет примерно 4-7 тысяч рублей. Это зависит в большей степени от производителя;
• С электроприводом. Их конструкция обычно усиленная, предназначены для установки на крупные машины. Хотя и на Логан подойдет. Зато сможете перевозить более 2 тонн. Обойдется покупка минимум в 10 тысяч рублей;
• Фланцевые. У него 4 и больше крепежных отверстий. При монтаже потребуется специальная посадочная площадка и набор инструментов. На легковых машинах устанавливаются редко.

Любой подходящий вам вариант вы сможете приобрести в магазинах или через Интернет в СПб, Москве, любых других городах страны и даже у зарубежных продавцов. Хотя так заморачиваться и заказывать товар из заграницы не вижу смысла. Находите нужный артикул ТСУ и оформляете заказ.

Сейчас читают: Схема включения света заднего хода Логан |

Чего делать не советую, так это покупать ТСУ на вторичном рынке, то есть б/у. Та же Интернет-площадка Авито предлагает ряд куда более интересных и рациональных решений среди новых фаркопов.

Как изготовить фаркоп своими руками

Процесс самостоятельного изготовления фаркопа начинается с определения максимально возможной транспортируемой массой, суммированной с общим весом пустого прицепа. От полученной величины и частоты использования зависит выбор крюка сцепного устройства правильной формы:

при грузоподъёмности не более 1,5 тонн используют простой и надёжный в эксплуатации крюк, прикрепляемый двумя болтами;
если прицеп будет прикрепляться к машине в редких случаях, то стоит обратить внимание на агрегаты, снабжённые муфтовыми соединениями — они быстро монтируются и так же оперативно демонтируются при необходимости;
при грузоподъёмности в 1,5 – 3 тонны выбор стоит отдать в пользу торцевого крюкового устройства;
если крюк также будет изготовлен своими руками, то для него не следует давать тяговую нагрузку больше 900 кг (общая масса груза и прицепа).

Схема сборки фаркопа

Выбрав модель крюка, переходят непосредственно к алгоритму изготовления фаркопа:

1. В металлообрабатывающей мастерской заказывают несущую балку — важнейшую часть сцепного устройства. При наличии соответствующих навыков можно изготовить её самостоятельно, приварив газосваркой к метровой трубе балку-уголок.
2. Ферму прикладывают к днищу автомобиля, намечая отверстия для монтажа кронштейнов и других элементов.
3. Проверяют качество просверленных отверстий и примеряют крепёж.
4. Присоединяют к ферме крюк посредством вкручивания двух болтов.
5. Справа или слева приваривают кольцо, выполняющее функции подрозетника.
6. Шлифуют все поверхности болгаркой и накладывают два слоя грунтовки.
7. Балку окрашивают аэрозольной краской и проводят антикоррозийную обработку.
8. На яме выполняют примерку всей конструкции из балки и крюка, выясняя, не помешает ли фаркоп рядом расположенным узлам тормозной системы.
9. Затяжку болтов и гаек осуществляют попарно до упора.

Фаркоп, разложенный на составные части

В определённых случаях вам может потребоваться установка дополнительного элемента — блока согласования для фаркопа, который позволяет избежать изменения нагрузки в электроцепи транспортного средства.

Такой блок понадобится, если ваш автомобиль:

• снабжён фонарями на светодиодах;
• на дисплей бортового компьютера выводятся сведения об уровне рабочих жидкостей, состояния внешнего освещения и пр.;
• произведён за рубежом.

Установка ТСУ

Если вы решили взяться за установку своими руками, подготовьтесь к этому морально и физически. Плюс не забывайте о регистрации ТСУ. Об этом я уже рассказывал вот ЗДЕСЬ.

Когда все готово к монтажным работам начинаем творить чудеса у себя в гараже.

• Уберите из багажника своего Рено все лишнее, что может мешать. Также потребуется снять запаску и глушитель. Машину ставьте над ямой или поднимайте заднюю часть домкратами. Подготовьте набор инструментов, чертежи с размерами, идущие в комплекте с ТСУ, и снимите минус с аккумулятора;

Знак Шипы: так отменили или нет, зачем он нужен, за что могут оштрафовать

Рубрика: ПДД

Снимите теперь заводские заглушки. Их вы найдете справа и слева под обшивкой внутри багажника. Они просто поддеваются отверткой и удаляются;
В освобожденное отверстие вставляются болты крепления. Загляните под низ кроссовера и убедитесь, что они оттуда выступают. Внутри лонжерона не забудьте поставить втулки, которые будут защищать болты;
На концы болтов установите боковые ушки (кронштейны, если кто забыл), закрепите шайбами с гайками, но только насадите, не затягивая. Потом сможете отрегулировать так, как нужно;

• Теперь черед за поперечной балкой. Установить ее довольно легко;
• Совместите отверстия с одной ее стороны и сбоку, наживите на гайку. С другой стороны проделывается то же самое;
• Откорректируйте положение вашей балки. Теперь-то можно затянуть болты как следует;
• Завершается установка механической части буксирным крюком.

Если посмотреть наглядное видео, вам будет проще осуществлять все эти манипуляции. Не забывайте, это еще половина работы. Основная цель — сделать подключение не только механическое, но и электрическое.

Электрическая составляющая

Прежде чем выполнять монтаж электрики фаркопа, изучите руководство по эксплуатации к вашему Рено Дастер. Здесь потребуется иметь дело с блоком согласования. Что это и зачем он нужен, я уже писал ТУТ.

Действуем примерно так:

• сначала отключается минусовая клемма с аккумуляторной батареи;
• теперь находим клеммы в плафонах задних фонарей, которые и отвечают за их работу;
• прокладываем шлейф с проводкой от розетки к нашему багажнику;
• разделяем провода по цвету, чтобы проводка ТСУ соответствовала по цвету проводке на автомобиле (вот тут-то и пригодится руководство по эксплуатации и заводская инструкция к фаркопу);

• провода должны быть медными и многожильными с минимальным сечением 1,5 мм2;
• концы зажимаются и изолируются;
• розетка ТСУ монтируется на поперечной балке фаркопа, используя несколько шурупов;
• проводка заводится в багажник и аккуратно прячется там;
• концы проводки фиксируются в жгутах клеммы и соединяются в штатном отверстии.

Как вы сами видите, ничего особо сложного с установкой фаркопов на кроссовер Рено Дастер нет. Да и с выбором проблем возникать не должно. Потому дерзайте!

Подготовка к установке

После приобретения фаркопа, необходимо разобраться со всем, что находится в комплекте. А комплект этот представляет из себя некий набор запчастей, предлагающий владельцу собрать всё своими руками и состоит из таких частей:

1. Металлической конструкции. Металлические части фаркопа состоят из балки, крюка и боковых пластин.
2. Крепежных элементов. В зависимости от модели прицепного устройства, комплектация крепёжных элементов может отличатся.
3. Электрической части. В комплектацию электрической части как правило входит инструкция, розетка и жгут проводов.

Для работы потребуется следующие инструменты и оборудование:

• Эстакада или яма.
• Домкрат.
• Противооткатные башмаки или кирпичи.
• Крестообразная и плоская отвертки.
• Накидные и торцевые ключи.

Пошаговый процесс установки

Перед тем как приступить непосредственно к работе, убираем всё лишнее из багажника, в особенности его боковые части. А для того, чтобы добраться к задней части автомобиля было проще, поднимаем каждую сторону заднего колеса и фиксируем её на кирпичах или противооткатных башмаках. Можно изловчиться и без подъёма задней части, благо клиренс Логана позволяет сделать это.

1. В первую очередь находясь под автомобилем снимаем подвесы глушителя. Сначала в середине автомобиля потом у самого глушителя. Для того чтобы подвесы лучше сошли с посадочных мест рекомендуется обработать их любым смазочным составом. В первую очередь лучше всего снимать крепления от кузова а потом от самого глушителя.
2. Отсоединённый глушитель оставляем на задней балке, чтобы не мешал. Таким образом его будет трудно повредить и мешать он не будет.
3. Следующим шагом будет демонтаж резиновых заглушек, расположенных на лонжеронах в багажнике с внутренней стороны “щеки”. Для этого достаточно лишь поддеть их с помощью плоской отвертки. Такие резиновые заглушки легко поддадутся снятию даже от небольшого усилия.
4. Эти заглушки собственно и скрывают заводские технологические отверстия. После снятия убедитесь в чистоте этих отверстий.
5. Далее вам придётся найти отверстия в лонжероне, которые производитель спрятал под защитной лентой, для этого необходимо с помощью крестообразной отвёртки выдавить их во внутреннюю часть багажника. С первого взгляда такие отверстия можно не найти. их расположения с двух сторон отмечены маркером.
6. Таким образом отвёртка с лёгкостью прорывает такую плёнку. Подобную операцию проделываем и с противоположной стороны. Вот так легко отвёртка проходит сквозь защитную плёнку.
7. После этого собираем фаркоп строго по инструкции, однако болты не затягиваем до предела. В первую очередь устанавливаются боковые пластины с двух сторон, следом крепится балка. Ход таких работ следует делать строго по порядку.
8. Далее, проверяем всё на надёжность фиксации и протягиваем все болты. Так выглядит фаркоп на конечной стадии сборки.
9. Конечным шагом будет установка самого буксировочного крюка.

Обратите внимание, что перед установкой подвесов глушителя, их следует ОБЯЗАТЕЛЬНО очистить от следов смазки, так как они должны устанавливаться на “сухую”

Очищаем от смазки крепление глушителя с помощью тряпки.

Монтаж электрооборудования

Подключение электрики на прицепное устройство необходимо в первую очередь для того, чтобы подключать к нему прицеп. Розетка устанавливается на штатное место с помощью пары болтов и фиксируется на крюке. Для того, чтобы подключить электрическую цепь от розетки к сети автомобиля, необходимо лишь провести её от фаркопа к одной из сторон задних фар. Подключение электрики лучше всего проводить как путём врезания проводов к кабелям проводки непосредственно фары.

Так выглядит расположение сигналов на плате задней фары Логана.

Обратите внимание, что питание стоп-сигнала, заднего хода и габаритов, (подсветка номера, тоже от габаритов), можно взять с одного элемента, а для того чтобы запитать поворотный сигнал, провода придётся разводить каждый на свою сторону. Более информативное расположение проводки указано на обратной стороне заднего блока фонаря

Более информативное расположение проводки указано на обратной стороне заднего блока фонаря

Более информативное расположение проводки указано на обратной стороне заднего блока фонаря.

>

Какой фаркоп подойдет для Логана

Стоит сразу сказать что ТСУ – это модельное изделие, поэтому если вы являетесь владельцем Renault Logan 2, то и покупать необходимо фаркоп на Логан 2. Благо для этих автомобилей есть оригинальный комплект со следующими артикулами:

• 8201555829 – оригинальная поперечина для нового Логана;
• 8201555830 и 8201278652 – оригинальный комплект крепежей и электрики.

Также можно подобрать наиболее подходящую модель по типу ТСУ. Сегодня существует несколько категорий фаркопов, отличающиеся по конструкции и максимальной массе перевозимого груза. Для Рено Логан больше всего подойдет простейшее устройство типа «А», рассчитанное на перевозку груза, вес которого составляет не более 1,5 тонн.

Такая модель обойдется порядка 3 500 – 5 000 рублей. Тип «B» представляет собой полуавтомат на гайке, при этом грузоподъемность такого ТСУ также составит 1,5 тонн. Остальные модели рассчитаны на больший вес груза, они стоят на порядок дороже и устанавливать такие фаркопы нецелесообразно.

Полезно! ТСУ для Рено Логан, выпущенных в период с 2004 по 2012 и модели младше 2013 года значительно отличаются по конструкции. Если говорить о производителях, то сборные комплекты для этой машины сегодня предлагают компании:

• Bosal.
• Leader.
• Imola.
• Brink (Thule).
• Трейлер.

Многие предпочитают изготовить фаркоп на Рено Логан своими руками, чертежи которого мы рассмотрим подробнее.

В заключение

Как видно из представленной статьи, установка такого устройства, как фаркоп Renault Duster, не является слишком сложной операцией. При желании, определенных навыках обращения с металлом, инструментами, ее сможет осуществить любой мужчина, владелец этого замечательного транспортного средства.

С наличием прицепного устройства машина приобретает совсем другие свойства. В любой момент автовладелец может взять с собой в дорогу, на отдых, на море, в путешествие легковой прицеп, прицепной домик, баню на колесах. Теперь для водителя открываются самые радужные перспективы. Захватив с собой все блага цивилизации, можно отправляться в путь с семьей либо друзьями за новыми впечатлениями!

Видео
