Особенности подключения розетки
При соединении розетки прицепа и фаркопа в легковом и грузовом транспорте необходимо учитывать ряд особенностей.
Выделим основные моменты:
- Для подключения фаркопа к электропроводке машины используйте многожильный медный провод. Оптимальный вариант — применение 1,5-миллиметрового проводника с двойным слоем изоляции. Но учтите, что для «земли» необходимо использовать провод на 2,5 кв. мм.
- При соединении всех элементов следите за соответствием схемы, а после завершения работ защитите проводку от влаги.
- При подключении контактов используйте графитовую смазку, защищающую от окислительных процессов.
Выделяется два способа монтажа розетки — стандартный и универсальный. Первый вариант применяется в ситуации, если на фаркопе уже имеются необходимые разъемы, а второй способ оптимален для автомобилей, на которых установлен электронный блок управления.
Классический способ
При стандартном методе подключения сделайте следующее:
- Изучите схему розетки, особенности ее монтажа и виды PIN на вилке.
- Найдите колодку со жгутом проводов в задней лампе. Именно к ней нужно подключить розетку через специальные разъемы.
- Протащите жгут через специальное окно, предусмотренное производителем транспортного средства.
- Подключите второй сигнальный провод, который нужен для поворотника машины.
- Соедините провода с помощью клипс или пайки.
При подключении розетки строго следуйте рекомендациям производителя, ведь в ином случае возможно повреждение проводки.
Универсальный метод
Универсальный способ подключения розетки применяется в легковых или грузовых автомобилях, где стоит ЭБУ. Обычное решение, рассмотренное выше, здесь не подойдет, ведь электронный блок управления отвечает за контроль задних осветительных устройств.
Если вмешаться в проводку, на приборной панели появится ошибка, а все освещение транспортного средства будет отключено. Для решения проблемы нужен блок согласования, о котором упоминалось выше. Лишь после его подключения можно соединять розетки прицепа и фаркопа с учетом имеющихся требований.
После подключения следуйте нескольким советам, позволяющим продлить срок эксплуатации оборудования.

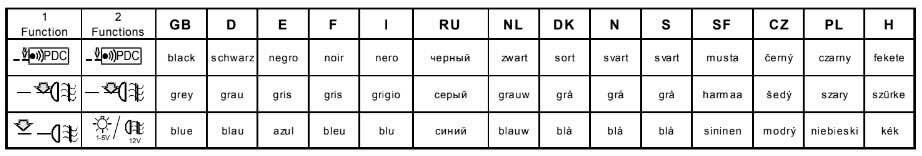

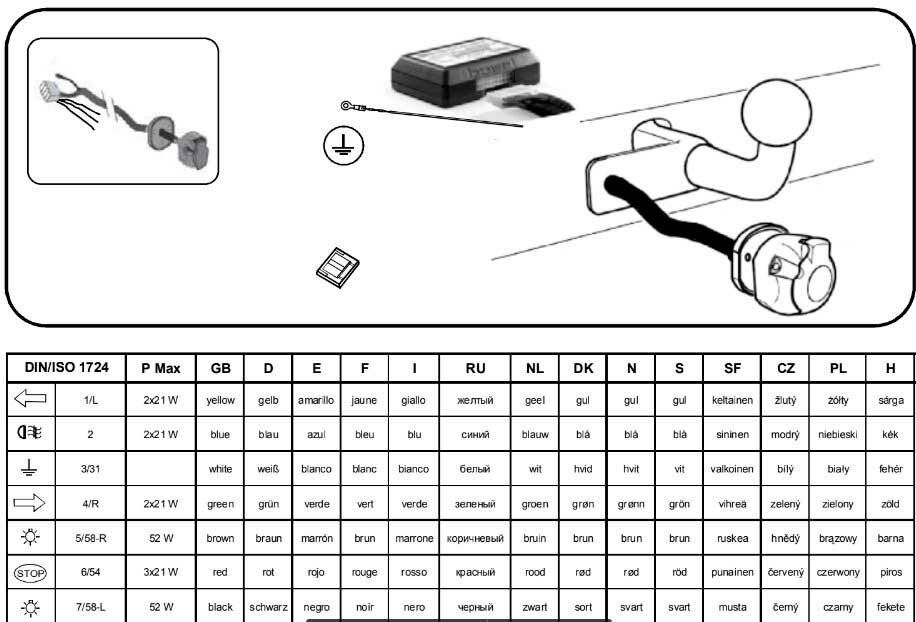

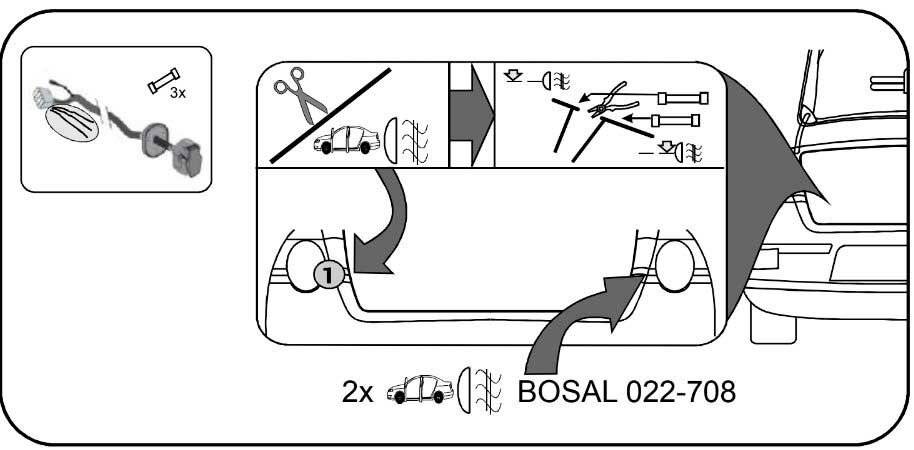

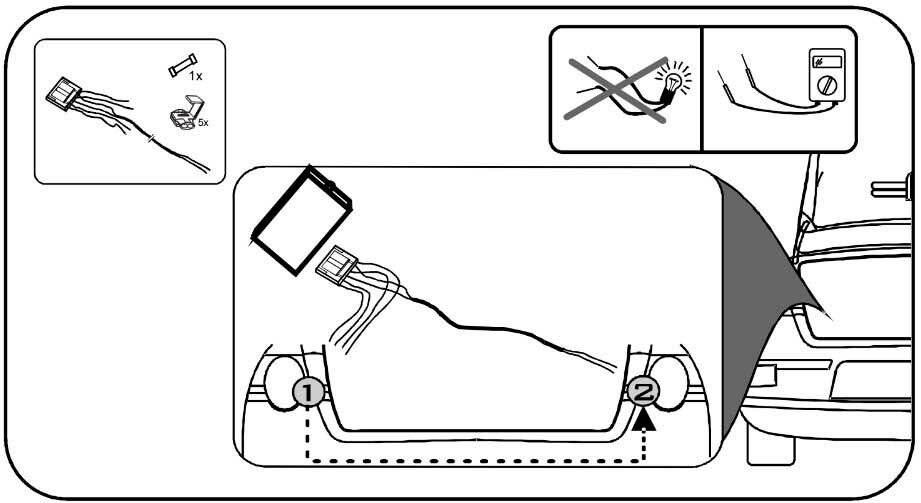

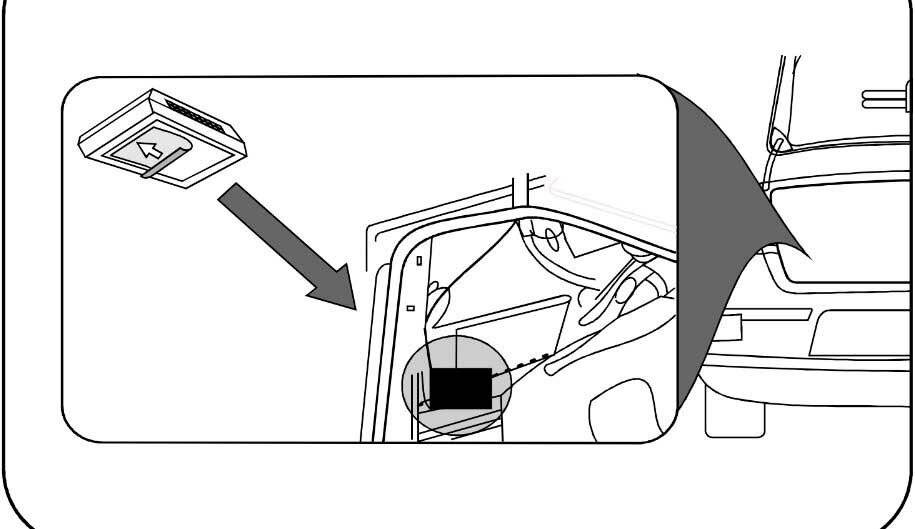

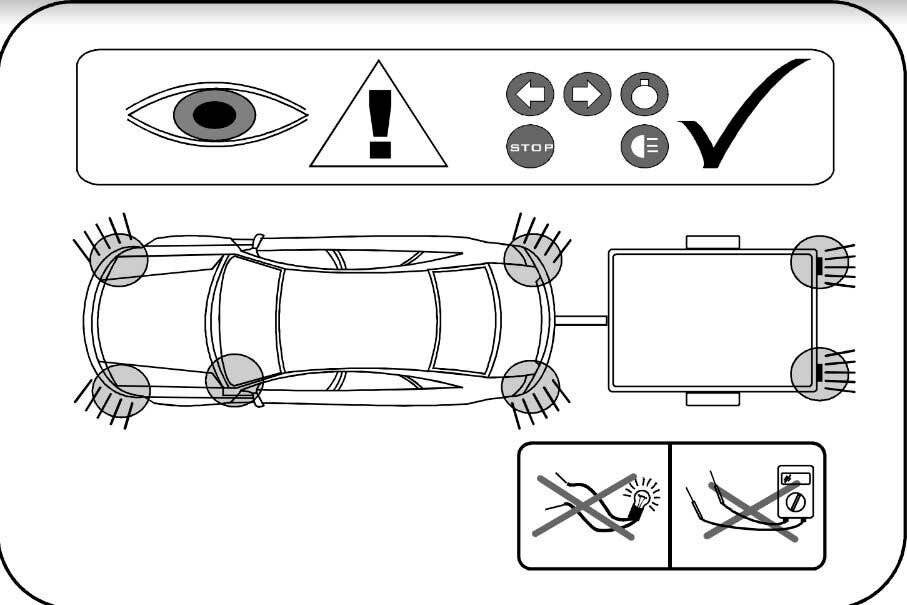

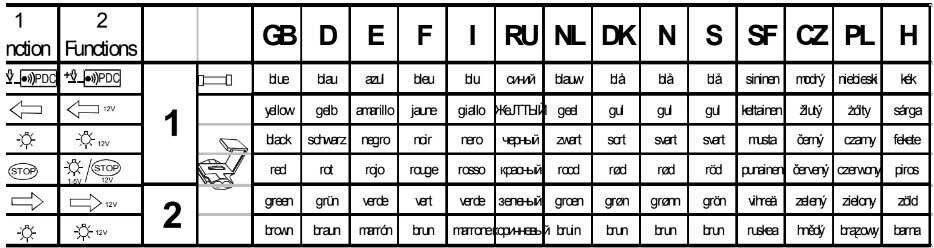

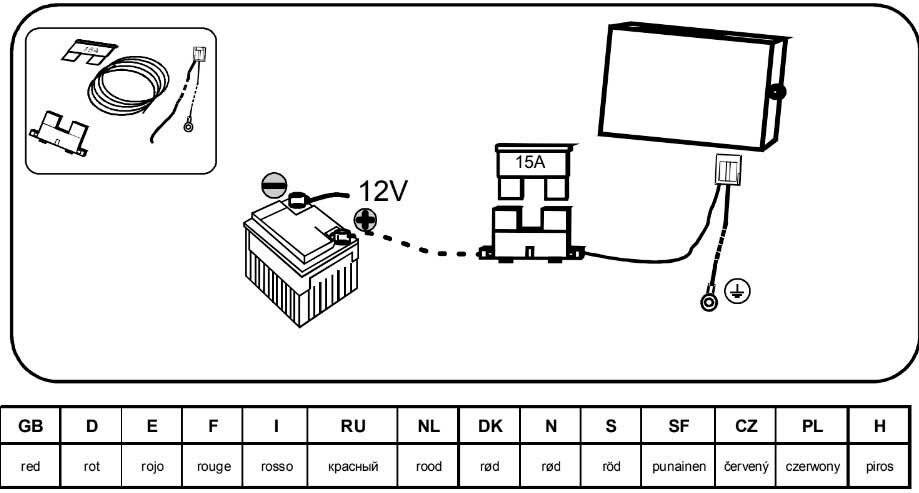

Схема подключения блока согласования «Smart Connect» 7 pin с выключателем противотуманных фар.
Базовые моменты:
Старайтесь избегать перегрузок в электрической сети машины, ведь это может привести к воспламенению проводки.
Периодически проверяйте в прицепе электропроводку и остальные элементы перед каждым выездом
Обращайте внимание на качество контактного соединения вилки и розетки. Обратите внимание, чтобы внутрь случайно не просочилась влага.
Проверяйте качество электрических соединений в салоне машины и в прицепе.
Защитите контактные зоны и разъемы смазывающими составами.
При появлении болтающихся проводов закрепите их к элементам конструкции с помощью хомутов из пластмассы. По возможности, выполните переоборудование прицепа и установите влагозащищенные приборы на светодиодах.
По возможности, выполните переоборудование прицепа и установите влагозащищенные приборы на светодиодах.
При отсутствии опыта в монтаже лучше не рисковать и доверить работу специалистам. Это особенно актуально, если выполнение работы планируется на иномарке. Мастера знают тонкости подключения розеток разных типов, нюансы распиновки и правила монтажа.
О способах монтажа при подключении прицепного устройства
Наличие электроники в системе управления автомобиля позволяет применять в монтаже электросети сигнализации и управления прицепом электронный блок согласования. Он будет отслеживать и тестировать сигналы управления посредством мультиплексной программы.
В случае повышения тока в цепях прибор будет выдавать ошибку в передаче сигнала. Выполнение монтажа и стыковку к разъему на прицепном механизме проводят по специальной программе с подключением в цепях устройства согласования.
Необходимо в монтаже использовать на машине в цепях устройство, которое будет передавать через блок согласования на прицепной механизм сигналы управления, а не через разъёмную часть в прицепе.
Распиновка розетки фаркопа на 7 pin
Распиновка розетки прицепа (от англ. pin – «вывод, ножка») – это схема разводки электрических разъемов, необходимая для самостоятельного подключения автоприцепа к автомобилю. Подключение требуется для обеспечения безопасной эксплуатации несамоходной прицепной техники. Соединение происходит с использованием розетки (расположена у фаркопа) и соответствующего штекера, подключенного к проводке прицепа. Используя соединительные разъёмы, можно объединить электрические схемы технических средств: электрический ток, подаваемый от автомашины, будет задействовать поворотные сигналы, габаритные огни и подсветку номерного знака автоприцепа. Также может потребоваться смарт-коннект, согласующий работу проводки автомобиля с прицепом (на некоторых современных автомобилях с электронными схемами управления).

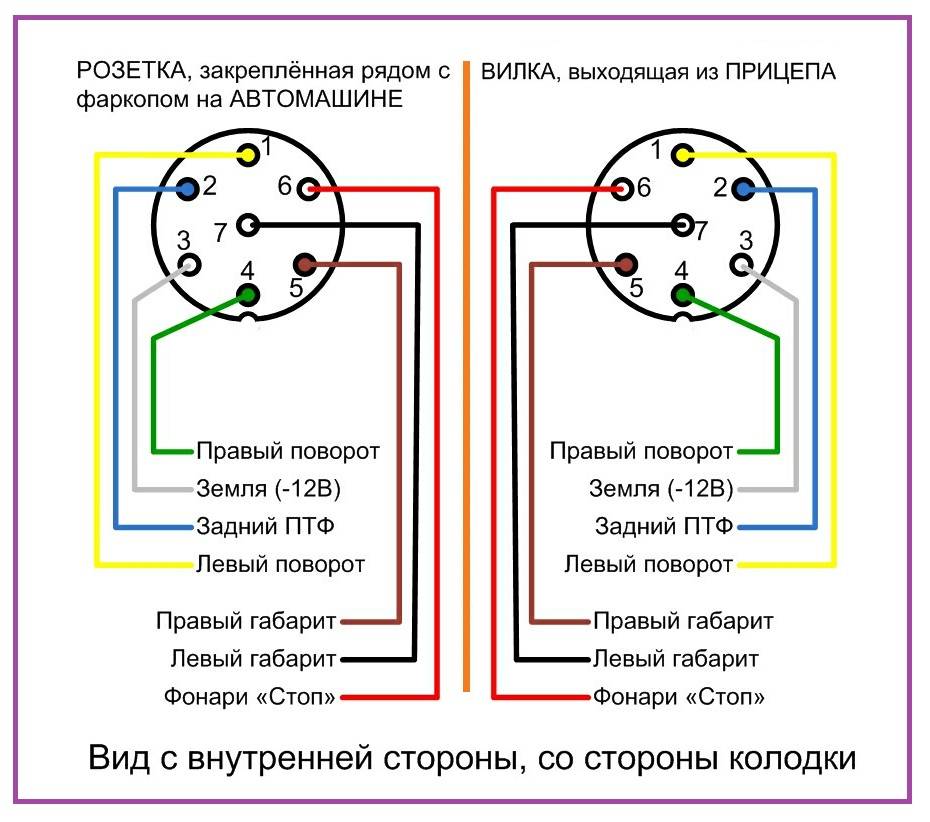

Схема подключения розетки 7 к 7
Наиболее распространённая на данный момент схема подключения с «вилкой» на 7 контактов («европейский» разъем). Она применяется при подсоединении большинства прицепов для легковых машин. Схема подключения изображена ниже:
Обратите внимание: приемная и ответная часть устройства имеют гнезда обоих типов («папа» и «мама»). Такое решение – залог безопасности при соединении круглого разъема в условиях плохой видимости: взаимное расположение гнезд исключает вероятность их неверного соединения или коротких замыканий. Разъемы продаются в любых автомагазинах, а для их подсоединения используют медные многожильные кабели с различными цветами проводов
Для безопасной и длительной эксплуатации контакты рекомендовано промазать солидолом или литолом, а место ввода кабеля в розетку обработать герметиком
Разъемы продаются в любых автомагазинах, а для их подсоединения используют медные многожильные кабели с различными цветами проводов. Для безопасной и длительной эксплуатации контакты рекомендовано промазать солидолом или литолом, а место ввода кабеля в розетку обработать герметиком.
Распиновка розетки фаркопа 7 пин в легковых автоприцепах
Для синхронизации световых сигналов необходима распиновка розетки прицепа 7 пин и ее подключение к электропроводке машины. Оптимальные места для расположения розетки – технологические проемы для смены ламп (в них есть доступ к колодкам). Если на фаркопе установлен подрозетник, на который выведены все сигналы, достаточно купить «вилку» на 7 контактов, соединив в соответствии со схемой разъема, обозначенной в руководстве по эксплуатации. Указанный метод называется штатным. В противном случае используют универсальный способ подключения: проводку подсоединяют прямо к сигнальным цепям при отсутствии в автомобиле бортового компьютера. Провода, идущие от разъема, соединяют с электроцепями задних фонарей.
Универсальный метод подключения разъема прицепа и распиновки
Для подключения универсальным способом, используя разъем фаркопа, поочередно соединяют провод левого поворотного сигнала машины с левым поворотником прицепа, задний противотуманный огонь авто и противотуманку прицепной техники и т.д. Внимательно изучите схему проводки машины, чтобы безошибочно найти нужные цепи (для проверки используйте тестер).
Подключая провода через разъем фаркопа, примените обжимные клипсы или спаяйте провода, предварительно зачистив изоляцию. Для подключения к машине с бортовым компьютером необходима не только вилка прицепа 7 pin, но и блок согласования – устройство, подключаемое к бортовой схеме и не воспринимаемое компьютером. Даже при увеличенном потреблении тока ввиду работы светового оборудования автоприцепа бортовой компьютер не будет сигнализировать о неисправностях.
Распиновка 7-контактной розетки прицепа: важные особенности
Упрощенная схема подключения розетки 7 к 7 предполагает самостоятельное определение трассировки проводов, а наибольшую трудность вызывает определение места включения соответственных проводников. Настоятельно не рекомендуется делать это наугад, последовательно соединяя разъемные контакты автоприцепа с индикаторной лампой – при наличии цифровых схем управления световыми приборами такой метод небезопасен.
Перед подключением проверьте электронные цепи в разъеме прицепа на предмет отгнившей проводки в зоне паек и контактов, на короткие замыкания на участках трущихся элементов. После этого составьте схему трассировки с обозначением цветов, способов и мест соединения проводов. Если электрические соединения расположены вне салона, их следует покрыть термоусаживаемым кембриком (специальным изолятором), а по завершении работ проверить электросвязи мультиметром, удостоверившись в отсутствии замыканий.
Распиновка разных видов розеток
Чёткое выполнение рекомендаций – залог безопасности и гарантия работоспособности устройства. Для начала поработаем с европейской розеткой, а потом перейдём к заокеанским гостям.
7 контактов
Приведённый ниже рисунок характерен для автомобилей российской модификации. У иномарок могут быть отличия по цветам проводов или задействованию определённых разъёмов. Пока его можно встретить и на иномарках, и на автомобилях отечественных изготовителей, но постепенно происходит отмирание этих розеток и переход на 13-пиновые модификации.
Схема A соответствует розетке фаркопа, B – штекеру прицепа.
Соответствие проводов:
- Желтый провод отвечает за левый указатель поворота.
- Сиреневый включает противотуманные фары (может быть незадействован)
- Серый – кабель типа массы
- Сиреневый курирует левый габаритный огонь
- Красный устанавливает контроль за стоп-сигналами
- Черный же регулирует габаритные огни правого борта.
Если же на фаркопе 13 пин, а у прицепа 7-контактный штекер, их подружит переходник. Его стоимость и установка обойдутся дешевле и проще, чем приобретение нового разъема.
13-пиновая розетка
Ниже приведено расположение и цвета для стандартной розетки на 13 контактов.
| 01 | Желтый | Поворот налево |
| 02 | Синий | Противотуманки сзади |
| 03 | Белый | Масса для первых восьми цепей |
| 04 | зеленка | Поворот направо |
| 05 | коричневый | Подсветка номерного знака и правые габариты |
| 06 | Красный | Стоп-сигналы |
| 07 | Черный | Для номерного знака и левые габариты |
| 08 | Оранжевый | Маркер заднего хода |
| 09 | Красный и коричневый | 12V от аккумулятора |
| 10 | Синий и коричневый | 12V от зажигания |
| 11 | Синяя с белым | Масса для цепи 10 |
| 12 | Любой | резерв |
| 13 | Зеленый с белым | Масса для цепи 9 |
15-контактная
Применяется на седельных тягачах для подключения полуприцепов любых типов. Очень важную роль здесь играет дополнительная функция – управление вспомогательным оборудованием. Учитывая технологические особенности, 13-пиновый разъём для коммерческого транспорта не подходит.
Номер на схеме
Цвет провода
Что выполняет
1
Желтый
Левый поворот
2
Зеленый
Правый поворот
3
Голубой
Противотуманные фары
4
Белый
Заземление
5
Черный
Габариты слева
6
коричневый
Указатель правый габаритов
7
Красный
Стоп-сигналы
8
Розовый
Осторожно, задний ход
9
Оранжевый
24 вольта
10
серый
Аварийные сигналы от тормозных колодок
11
Бело-черный
Информация о давлении пружинных тормозов
12
Бело-голубой
Механизм подъема моста
13
Бело-красный
Обмен информационными сигналами
14
Бело-зеленый
CAN-H
15
Бело-коричневый
CAN-L
Распиновка розетки фаркопа на 7 pin
Распиновка розетки прицепа (от англ. pin – «вывод, ножка») – это схема разводки электрических разъемов, необходимая для самостоятельного подключения автоприцепа к автомобилю. Подключение требуется для обеспечения безопасной эксплуатации несамоходной прицепной техники. Соединение происходит с использованием розетки (расположена у фаркопа) и соответствующего штекера, подключенного к проводке прицепа. Используя соединительные разъёмы, можно объединить электрические схемы технических средств: электрический ток, подаваемый от автомашины, будет задействовать поворотные сигналы, габаритные огни и подсветку номерного знака автоприцепа. Также может потребоваться смарт-коннект, согласующий работу проводки автомобиля с прицепом (на некоторых современных автомобилях с электронными схемами управления).
Схема подключения розетки 7 к 7
Наиболее распространённая на данный момент схема подключения с «вилкой» на 7 контактов («европейский» разъем). Она применяется при подсоединении большинства прицепов для легковых машин. Схема подключения изображена ниже:
Обратите внимание: приемная и ответная часть устройства имеют гнезда обоих типов («папа» и «мама»). Такое решение – залог безопасности при соединении круглого разъема в условиях плохой видимости: взаимное расположение гнезд исключает вероятность их неверного соединения или коротких замыканий. Разъемы продаются в любых автомагазинах, а для их подсоединения используют медные многожильные кабели с различными цветами проводов
Для безопасной и длительной эксплуатации контакты рекомендовано промазать солидолом или литолом, а место ввода кабеля в розетку обработать герметиком
Разъемы продаются в любых автомагазинах, а для их подсоединения используют медные многожильные кабели с различными цветами проводов. Для безопасной и длительной эксплуатации контакты рекомендовано промазать солидолом или литолом, а место ввода кабеля в розетку обработать герметиком.
Распиновка розетки фаркопа 7 пин в легковых автоприцепах
Для синхронизации световых сигналов необходима распиновка розетки прицепа 7 пин и ее подключение к электропроводке машины. Оптимальные места для расположения розетки – технологические проемы для смены ламп (в них есть доступ к колодкам). Если на фаркопе установлен подрозетник, на который выведены все сигналы, достаточно купить «вилку» на 7 контактов, соединив в соответствии со схемой разъема, обозначенной в руководстве по эксплуатации. Указанный метод называется штатным. В противном случае используют универсальный способ подключения: проводку подсоединяют прямо к сигнальным цепям при отсутствии в автомобиле бортового компьютера. Провода, идущие от разъема, соединяют с электроцепями задних фонарей.
Универсальный метод подключения разъема прицепа и распиновки
Для подключения универсальным способом, используя разъем фаркопа, поочередно соединяют провод левого поворотного сигнала машины с левым поворотником прицепа, задний противотуманный огонь авто и противотуманку прицепной техники и т.д. Внимательно изучите схему проводки машины, чтобы безошибочно найти нужные цепи (для проверки используйте тестер).
Подключая провода через разъем фаркопа, примените обжимные клипсы или спаяйте провода, предварительно зачистив изоляцию. Для подключения к машине с бортовым компьютером необходима не только вилка прицепа 7 pin, но и блок согласования – устройство, подключаемое к бортовой схеме и не воспринимаемое компьютером. Даже при увеличенном потреблении тока ввиду работы светового оборудования автоприцепа бортовой компьютер не будет сигнализировать о неисправностях.
Распиновка 7-контактной розетки прицепа: важные особенности
Упрощенная схема подключения розетки 7 к 7 предполагает самостоятельное определение трассировки проводов, а наибольшую трудность вызывает определение места включения соответственных проводников. Настоятельно не рекомендуется делать это наугад, последовательно соединяя разъемные контакты автоприцепа с индикаторной лампой – при наличии цифровых схем управления световыми приборами такой метод небезопасен.
Перед подключением проверьте электронные цепи в разъеме прицепа на предмет отгнившей проводки в зоне паек и контактов, на короткие замыкания на участках трущихся элементов. После этого составьте схему трассировки с обозначением цветов, способов и мест соединения проводов. Если электрические соединения расположены вне салона, их следует покрыть термоусаживаемым кембриком (специальным изолятором), а по завершении работ проверить электросвязи мультиметром, удостоверившись в отсутствии замыканий.
Материалы для установки
Для того чтобы розетка легкового прицепа работала безотказно, на материале лучше не экономить. Для работы потребуется:
- Многожильный провод сечением не менее 1,5 мм. Изоляция должна обеспечивать работу в условиях перепадов температуры.
- Гофра для укладки проводов в единый пучок. Она дополнительно создаст защиту.
- Розетка. Нужно смотреть, чтобы ее крышка плотно закрывалась без перекосов. А уплотнительное кольцо обеспечивало герметичность. Клеммы внутри не должны болтаться, иначе это приведет к плохому контакту.
- Соединители или обжимные замки для сращивания проводов.
Работа розетки происходит в условиях агрессивной среды, поэтому для защиты контактов можно дополнительно использовать силиконовую смазку или солидол.
О способах подключения и видах разъёмов прицепа
Для транспортировки грузовых прицепов используется специальное тяговое сцепное устройство выполненное из мощной силовой стальной конструкции, крепится сзади на стальную платформу автомобильным механизмом.
Требуется схема подключения фаркопа, которая обеспечит безопасность и соблюдение правил ДТП. Многие автомобили предусматривают в дополнительных опциях к автомашине разъёмный узел: розетку фаркопа и электрические провода соединяющие питание, управление машиной с дополнительным тяговым устройством.
В основном автотранспортные механизмы оснащаются данными устройствами как дополнительный сервис при приобретении авто. Розетка фаркопа может быть подключена самостоятельно к автомобилю, распиновка розетки фаркопа и монтаж электрической проводки выполнить своими руками не представляет большого труда. Рассмотрим схемы подключения прицепа распиновку розетки фаркопа.
Существуют следующие схемы подключения розетки фаркопа:
- Обычный Российский стандарт с розеткой на семь групп соединительных контактов;
- Европейский и Американский стандарт на тринадцать разъемных соединений;
- Специальный разъём.
Кстати, в России и Америке тоже применяют на семь и тринадцать разъёмов способ на подключение фаркопа. Тринадцать соединений применяют в основном присоединении электропроводки в перевозных домах-прицепах.
При проведении монтажа и соединения цепи управления задними габаритными приборами автомашины следует соблюдать правила подключения розетки для прицепа легкового автомобиля, правильность и последовательность операций при включении.
Не следует выполнять такие операции методом «тыка» в контакты световых приборов, может произойти КЗ или срабатывание автоматики защиты блока управления автомобилем. И нельзя соединять проводники методом скрутки, может некачественное соединение создать не верную команду, и устройства будут заблокированы на включение.
Современные схемы автомобиля комплектуются разными электронными приборами, которые в работе использует электронику, модули, блоки согласования. Поэтому в комплектность устройств включается ещё дополнительный особенный разъём.
В распиновке розетки прицепа грузового автомобиля используются проводники из проводников сечением 1,5 или 2мм, точнее по 1,5мм всего будет — 6 проводников, по 2мм будет один провод.
Розетка фаркопа на семь разъёмов имеет состав распиновки следующий:
- сигнал на левый поворот;
- задний ход;
- масса 12В;
- сигнал на правый поворот;
- правый габаритный сигнал;
- Стоп сигнал;
- левый габаритный сигнал.
Разъёмная розетка фаркопа на тринадцать пинов состоит из следующей комплектации:
- указатель левого поворота;
- противотуманные задние фонари;
- масса в цепи 1,2,4-8;
- указатель правого поворота;
- сигнал правый габаритный;
- Стоп сигнал;
- сигнал левый габаритный;
- сигнал заднего хода;
- +12 В постоянно;
- +12В при включении зажигания;
- масса в цепи 10;
- Резервный пин;
- масса в цепи 9.
Для разъёмов из 13 контактов характерно присутствие дополнительных контактов с минусовой и плюсовой полярностью, позволяющие соединять дополнительные приборы к примеру камеры, осветительные приборы и прочее.
Разъёмное подключение электропроводов фаркопа на семь и тринадцать разъёмных соединений состоит из двух соединительных узлов: розетка «мама» и вилка «папа». Розетка фаркопа монтируется на автомобиле рядом с местом крепления фаркопа.
Вилка для прицепа устанавливается с удлинённым жгутом из соединительных проводников на прицепе с целью создания свободной стыковки прицепа и свободного монтажа электропроводки.
В случаях применения специального разъёма в машинах с бортовым компьютером и прочими электронными устройствами, лучше в монтаже электрической части сигнального управления прицепного механизма применять электронный блок согласования, в других же случаях можно провести монтаж ручной электросети для прицепа.
Возможные проблемы
Скорее всего, вы столкнетесь с тем, что при подключении электрики прицепа на машинах с реле поворотов старого типа поворотники начнут мигать слишком быстро, а в современных машинах, напротив, частота мигания замедлится. Это связано с тем, что теперь нагрузка в цепи выросла.
Читать также: Как подключить тепловое реле к двигателю
Решить это можно двумя путями:
— Самый простой вариант — установка в поворотники прицепа светодиодных ламп. Так как ток диоды берут незначительный, реле вернется к штатному режиму работы. — Вариант чуть сложнее — используем нормальноразомкнутые реле, установив их удерживающие обмотки параллельно лампам поворотников. Прокладываем плюсовой провод в багажник и подключаем его к входным контактам реле. А с выходов ведем провод к розетке на фаркопе.
Все просто. Главное — все сделать аккуратно и обеспечить хорошую влагозащиту.
Разновидности разъемов и схема подключения фаркопа 7 контактов
Планируя использовать фаркоп для прицепа, следует установить розетку, изучить схему соединений для фаркопа, чтобы соответствующие сигналы через разъем фаркопа обеспечили включения задних световых ламп поворотов и других осветительных приборов.
Не все автомобилисты знают, через какую розетку можно подключить прицеп к транспортному средству.
Выполнить подключение розетки поможет схема подключения фаркопа 7 контактов
Проводка фаркопа подключается через различные виды разъемов в зависимости от производителя и типа автомобиля, а также страны изготовления авто:
- на европейском континенте большинство автолюбителей использует разъем, имеющий 7 контактов. Коннектор на 7 пин распространен в странах СНГ. Семиконтактная схема розетки прицепа используется на всех отечественных автомобилях;
- схема розетки фаркопа на машинах американского производства аналогична по конструктивному исполнению европейской. Американскими изготовителями также применяется четырехконтактная распиновка розетки прицепа легкового автомобиля;
- машины европейского и американского производства, которые эксплуатируются отечественными автомобилями имеют 13-контактную систему подключения. Такая распиновка фаркопа прицепа на автомобиле обеспечивает возможность подключения дополнительного светотехнического оборудования, применяемого в трейлерах или домах на колесах;
- на импортных тягачах применяется 15-пиновый вариант разъема. Он позволяет корректно подать питание ко всему имеющемуся на прицепе электрооборудованию. Пятнадцатиконтактные розетки отличаются широкими функциональными возможностями.
Остановимся детально на семипиновом евроразъеме, применяемом отечественными автомобилистами. Отличительная особенность данного коммутирующего девайса – невозможность допустить ошибку при подключении электрооборудования прицепа в ночное время или при недостаточной видимости.
Через различные виды разъемов подключается проводка фаркопа
В семипиновой схеме каждый контакт имеет соответствующий номер, а провод, подходящий к контактной группе, отличается цветом. Регламентирована даже площадь поперечного сечения проводников, которая составляет от 1,5 до 2,5 мм2 в зависимости от потребляемой нагрузки. Правильный подбор проводников по сечению позволяет не допустить перегрузку автомобильной проводки и выхода из строя предохранителей.
Разберемся, к каким потребителям поступают сигналы от определенных контактов:
- к контакту номер 1 подходит провод желтого цвета, подающий питание к лампе левого фонаря поворота;
- контактная группа 2 связана плюсовым проводом с сигналом задней противотуманной фары;
- третий коннектор соединен проводником в серой изоляции с минусовым контактом, выполняющего функции массы;
- контактная группа номер 4 связана проводом в зеленой оболочке с лампой сигнала правого поворота;
- от пятого контакта отходит коричневый провод, подключенный к правому габариту и подсветке номера;
- через шестой розеточный элемент, связанный проводом в красной изоляции со стоп-фонарями, подается питающее напряжение;
- штекер номер 7 осуществляет передачу управляющего сигнала через черный провод к левому габаритному фонарю.
Вторая контактная группа, осуществляющая постоянное питание на 12 вольт, достаточно часто не задействована. Ее можно использовать для подключения автомобильного холодильника, находящегося, например, в трейлере.
Соответствующий номер имеет каждый контакт в семипиновой схеме
Установка фаркопа
Чтобы установить фаркоп, не нужно обладать специальными знаниями по ремонту автомобиля. Любой человек, привыкший самостоятельно менять колеса, сможет поставить прицепное устройство.
Современные машины имеют стандартные места для установки фаркопа. Поэтому, чтобы его смонтировать, нужно:
- Установить машину на смотровую яму или подъемник.
- Внимательно осмотреть лонжероны. Под слоем заводской антикоррозионной мастики должны быть полоски скотча, закрывающие крепежные гайки. Они жестко приварены к кузову.
- Завести фаркоп под пол багажника и совместить проушины прицепного устройства с гайками на кузове.
- Болтами, идущими в комплекте, закрепить фаркоп.
При покупке не нужно стараться взять самый дешевый фаркоп. Он может доставить много неудобств при установке. Оригинальные изделия легко отличить по качеству изготовления и окраски. Также приобретаемый фаркоп нужно попробовать пристегнуть к прицепу. Его головка может не подойти к сцепному устройству.
Схема подключения
Акцентируем внимание на 7-пиновой розетке. Она самая популярная, а также распространенная
Используется в случаях, когда лампы авто работают без микропроцессора.
Если на машине стоит бортовой компьютер, тогда при прямом подключении будут появляться ошибки. Решается проблема путем установки блока согласования.
Розетки продаются обычно с набором проводки. Иногда докупают отдельно.
Для соединения с гнездом розетки нужно для каждого гнезда выделить по одному одножильному проводу под:
- стоп-сигнал;
- поворотники;
- противотуманки;
- габаритные фонари;
- номерную подсветку.
Еще 2 провода идут на массу, а также на фонарь заднего хода. Еще нужно 5 одножилок для левого и правого плафона, и еще провода массы. В итоге получается 11 жил.
Поскольку левый и правый стоп, а также задний ход, габариты и туманки работают синхронно, схему можно упростить. Для этого разъемы розетки соединяются 1 проводом, а не 2. Тогда вместо 11 жил получается 7. Как раз по числу гнезд в розетке.
Хотя у заводского жгута имеется несколько разных проводов под лампы. Это обусловлено такими причина:
- ток разделен по 2 проводам, что снижает нагрузку и защищает от плавления изоляции;
- повышается надежность работы осветительных приборов;
- проще контролировать и подключать фонари к электроцепи;
- можно применять разные схемы соединения.
Плюс в том, что упрощается распиновка, а также становится легче подключить жгут проводов. Плюс все спаренные системы получают по 1 гнезду.
Но есть минусы. Фактически 1 провод идет на 3 лампы. Перегрузка может привести к нарушению целостности изоляции из-за перегрева.
Потому хорошим решением станет установка коммутационной колодки. Под нее в полу багажника сверлится отверстие. И крепится на кронштейне около левого фонаря.
Материалы для подключения
В комплекте с фаркопом для автомобиля должны присутствовать и все необходимые элементы для подключения. Однако некоторые призводители не предусматривают подобный комплект. Его необходимо собрать самому, исходя из перечня:
- Фиксатор;
- Пластина для крепежей;
- Собственно, розетка для прицепа;
- Комплект проводов с оптимальными разъемами;
- Схема выполнения всех этапов процесса и распиновки фаркопа.
В любом случае самостоятельно подготовьте набор инструментов:
- Набор гаечных ключей;
- Отвертки всех мастей;
- Инструменты для подгонки бампера;
- Дрель и сверла при отсутствии специального отверстия;
- Соединительные клеммы – если нет в комплекте или понадобятся запасные;
- Изолента;
- Паяльник.
Теперь, как говорят, по мотивам инструментов. Если самостоятельно подбираете комплект проводов, желательно брать многожильные с сечением не менее 1,5 квадратных миллиметров. Позаботьтесь об обесточивании сети выключением аккумуляторных клемм, а также подготовьте защитное снаряжение, особенно для глаз и лица.
Виды подключения
Различают 2 вида подключения – обычный и
универсальный. В первом случае на фаркопе используется кронштейн, в который
вмонтирована розетка. Разъемы вилки и розетки должны быть одного и того же
типа. В крайнем случае можно использовать переходник.
Перепайкой контанктов лучше на заниматься.
Проблему подключения это, конечно, тоже решает, но в этом случае водитель
лишается гарантии производителя, ведь здесь налицо вмешательство в
электрическую схему. Специальные переходники совмещают семиконтактные и
пятнадцатиконтактные узлы.
Универсальный вид подсоединения применяется в том случае, если у фаркопа нет
розетки или кабель от нее не подключен к автомобилю. Тут есть 2 способа:
- Применение согласующего блока. Этот вариант
используется, если на автомобиле работает бортовой компьютер с БУ,
запрещающим ненормированное перераспределение тока на освещение прицепа. В
этом случае компьютер выдает ошибку. Согласующее устройство корректирует
расход электроэнергии. - Если бортовой компьютер отсутствует, то при наличии
профессиональных умений установить электрическую сеть можно вручную.
Выводы
Теперь осталось одно – правильно подсоединить прицеп к автомобилю и наслаждаться результатом. Если вы заметили новую разновидность розетки или полное исчезновение приведенных здесь моделей с прилавков, сообщите нам. И не забудьте поделиться статьей со своими друзьями!
Источники
- https://pricep-vlg.ru/legkovye-pricepy/podklyuchenie-pritsepa/
- https://PricepInfo.ru/spravka/raspinovka-rozetki-farkopa/
- https://AutoTopik.ru/jelektrika/kak-podkljuchit-rozetku-pricepa.html
- https://TechAutoPort.ru/nesuschaya-sistema/dopolnitelnoe-osnaschenie/rozetka-farkopa.html
- https://DriverTip.ru/zhizn/pravilnoe-podkljuchenie-rozetki-pricepa-legkovogo-avtomobilja.html
- https://odinelectric.ru/wiring/rozetki-i-vyklyuchateli/shema-rozetki-pritsepa
- https://pricepclub.ru/remont-i-obsluzhivanie/podklyuchenie-rozetki-pritsepa-legkovogo-avtomobilya
- https://avtoshark.com/article/repairs/electronics-repairs/podklyuchenie-rozetki-farkopa-k-avtomobilyu/
- https://www.asutpp.ru/raspinovka-rozetki-farkopa-pricepa.html
