Ремонт трубок кондиционера автомобиля – ездим с холодком

О газопламенной пайке

В данном случае вам понадобится специальная горелка, которая работает на бытовом газе, пропане или ацетилене. Используется для нагрева деталей, толщина которых не превышает 1 см. Кроме алюминия, ацетиленовые горелки применяют для нагрева и спайки углеродистых и низколегированных сталей, серого чугуна, меди, никеля, медно-никелевых сплавов, серебра и золота. Нужно определить температуру, при которой будет осуществляться пайка

Важно, чтобы данный показатель на 50 градусов был больше температуры плавления используемого припоя. Для газопламенной пайки подойдет оловянно-свинцовый, оловянно-цинковый, медный, серебряный, алюминиевый и золотой припои. Процедура длится в течение трех минут

Пропан подается под давлением до 400 кПа (не ниже 100), ацетилен от 60 до 80, бытовой газ – 30 кПа. При выборе флюса вам придется исходить от температурных показателей и свойств припоя. Можно также воспользоваться газообразными флюсами

Процедура длится в течение трех минут. Пропан подается под давлением до 400 кПа (не ниже 100), ацетилен от 60 до 80, бытовой газ – 30 кПа. При выборе флюса вам придется исходить от температурных показателей и свойств припоя. Можно также воспользоваться газообразными флюсами.

Диагностика автокондиционеров

С чего начинается диагностика автокондиционера?

Диагностика системы на герметичность.

Проверка системы с UV индикатором.

Проверка работоспособности системы.

Своевременная диагностика автокондиционера – это одно из основных действий которое влияет на дальнейший объем работ и количество запчастей. Не редко мы сталкиваемся с такой проблемой когда автовладельцы после поломки автокондиционера длительное время не производят диагностику и ремонт автокондиционера мотивируя это тем, что кондиционер им был не нужен или лето холодное было, а потом через пару лет приезжают восстановить работоспособность автокондиционера.

Во время выявленная неисправность и её быстрое устранение является залогом правильной и долговечной работы автокондиционера.

Ремонт компрессоров автокондиционеров

Компрессор автокондиционера — это дорогостоящий агрегат, он сердце кондиционера и без него никак. Сломался, значит в машине будет баня.

Естественно, так как стоимость нового компрессора будет высокой, в большинстве случаев стоит попробовать выполнить ремонт и возможно, что компрессор подлежит восстановлению и цена его ремонта будет гораздо ниже, чем замена.

Качественный ремонт позволяет вернуть работоспособность компрессору и обеспечить работу автомобильного кондиционера на годы вперед.

Цена ремонта автокондиционера

Цена ремонта автокондиционера напрямую зависит от поломки и степени сложности ремонтных работ. На цену влияет: нужно ли производить демонтаж оборудования вышедшего из строя, потребуется ли демонтаж дополнительных элементов в подкапотном пространстве или элементов интерьера (торпедо, центральной консоли и т.п.), естественно цена зависит и от требуемых запасных частей или ремкомплектов.

Автостудия ПОИНТ старается держать свои цены на приемлемом уровне, так, чтобы стоимость ремонта не повергала автовладельца в шок и он был доволен, а цена была понятной и оправданной.

Цена

заказать обратный звонок

Все права защищены «Поинт»

«ИП Перцев И.В.» ЕГРИП: 319784700192742

Настоящая политика обработки персональных данных составлена в соответствии с требованиями Федерального закона от 27.07.2006. №152-ФЗ «О персональных данных» и определяет порядок обработки персональных данных и меры по обеспечению безопасности персональных данных ООО (далее – Оператор).

Принцип работы трв автокондиционера

Аналогичен работе всей холодильной техники, и базируется на эффекте Джоуля-Томсона: снижение давления газа посредством прохождения через узкий канал трубопровода (дросселирование) влечет понижение температуры рабочего тела. В кондиционере сужающимся каналом трубопровода выступает ТРВ.

Представить, как работает трв автокондиционера, можно следующей схемой:

  • Запорный элемент через толкатели принимает давление от диафрагмы;
  • пружина, входящая в клапан испарителя автокондиционера, регулирует перегрев;
  • наружная регулировка клапана изменяет силу натиска пружины.

На функционирование ТРВ влияют три типа давления:

  • термоэлемента;
  • эквивалентное пружинное;
  • уравнительное, воспринимаемое вентилем.

В работающем кондиционере вентиль перманентно контролирует поток фреона, поддерживая перегрев (температурная разница паров хладагента при кипении и на выходе из испарителя) его паров на выходе из испарителя. Чтобы в компрессор не просочилась жидкая фаза фреона, клапан обеспечивает заполненность поверхности испарителя.

В неоригинальной (нештатной) системе распространенные неисправности трв связаны с неправильным подбором клапана.

В системе, где клапан устанавливался заводом изготовителем возможна только одна неисправность — заклинивание иглы вентиля, в результате чего не может соблюдаться нужный баланс давлений в низком и высоком контурах системы. В таком случае клапан необходимо заменить.

Источник

Возможные способы промывки конденсатора

Наиболее простой, но затратный в денежном отношении способ — это сдать машину в автоцентр для промывки радиатора кондиционера.

В специализированных организациях очистка возможна как со снятием агрегатов, если промывка делается под струей воды, так и без разборки, если чистка делается с помощью струи пара. Для этой цели на автомойках есть специальные газогенераторы, подающие струю горячего воздуха на ребра сот конденсатора. Эта струя не оказывает такого давления на хрупкие ребра сот как струя воды из «Керхера». В сохранности остаются заплатки и микрошвы. Процедура очистки паром занимает полчаса.Почистить радиатор кондиционера можно своими руками. Причем сама чистка трудности из себя не представляет. Сложности возникают в процессе снятия радиатора охлаждения ДВС и самого конденсатора, если автовладелец посчитает это необходимым.

Очистка радиатора кондиционера без снятия радиатора охлаждения двигателя не рекомендуется, потому что качественно выполнить работу в таких условиях будет сложно. Ограничен доступ к сотовой поверхности конденсатора.

Очистка радиатора после ремонта

Так как после ремонта радиатора в нём остаётся много мусора и посторонних химических соединений, перед заправкой фреоном его следует очистить. Проще всего это сделать специальной чистящей пеной, которую можно приобрести в любом магазине запчастей.

В комплекте с баллончиком пены всегда идёт шланг для дренажного патрубка

Вот последовательность очистки:

  1. Под приборной панелью автомобиля необходимо найти дренажный патрубок радиатора (обычно это короткий гибкий шланг с хомутом).

  2. Шланг от баллончика с чистящей пеной подсоединяется к дренажному патрубку и закрепляется с помощью хомута.

  3. Двигатель автомобиля заводится. Кондиционер тоже запускается и устанавливается в режим рециркуляции.
  4. Мотор должен поработать на холостом ходу 20 минут. За это время пена из баллончика успеет пройти через весь радиатор. После этого под дренажный патрубок подставляется подходящая ёмкость, баллончик с пеной отсоединяется и она выходит из радиатора.

Видео: очистка кондиционера пеной

Итак, починить радиатор кондиционера в условиях гаража можно, если повреждения устройства не слишком серьёзны. С этой задачей справится даже начинающий автолюбитель, который хотя бы раз держал в руках эпоксидный клей или «холодную сварку». При более масштабных повреждениях поможет только пайка. И если у автовладельца нет соответствующих навыков, то без помощи квалифицированного автомеханика не обойтись.

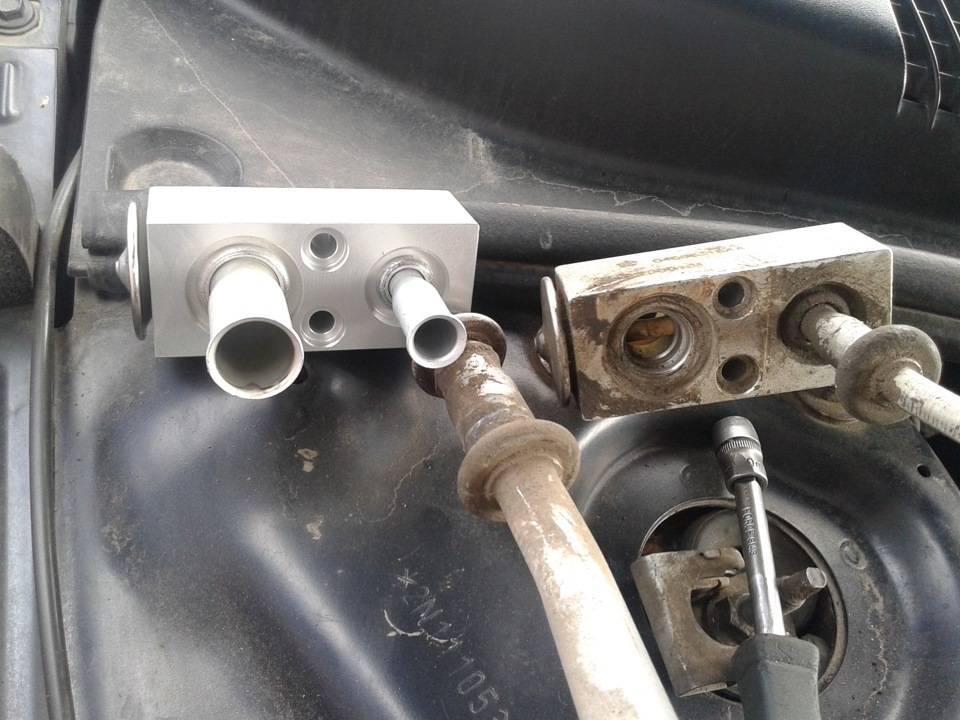

Терморегулирующий вентиль: назначение и неисправности

Под аббревиатурой ТРВ подразумевается терморегулирующий вентиль автокондиционера в виде обладающего способностью расширяться устройства за счет соотношения скорости испарения жидкости и потока хладагента. Обладающая характером замкнутости холодильная система — это повторяющиеся парокомпрессионные циклы, в процессе которых происходит круговорот хладагента с акцептированием им тепловой энергии и передачи ее за пределы салона автомобиля. За слаженное функционирование пяти основных компонентов холодильной системы (соединительный трубопровод, конденсатор, нагнетающий фреон компрессор, расширительное устройство и испаритель) отвечает расширительный клапан трв автокондиционера, устанавливаемый на испаритель.

Холодную магистраль утеплять бессмысленно

Второй самый популярный комментарий – зачем утеплять именно холодную часть, которая уже вышла с испарителя? Какой в этом смысл

Смотрите, холодный фреон заходит в испаритель, по сути это своеобразный радиатор в котором куча мелких трубок. Внизу у него есть выход, там прикрепляется либо трубка, либо шланг. Далее уже в подкапотном пространстве, идет трубка рядом с мотором (зачастую она большая), он ее как раз и нагревает

Соответственно фреон в этом участке ОЧЕНЬ сильно разогрет (причем его много), он быстро встречается с холодным газом, забирая часть холода, эффективность падает. Если сказать это простыми словами, это тоже самое, если бы вы горелкой, грели нижний край испарителя.

Когда мы изолируем трубку кондиционера, отсекается этот «большой» разогрев от мотора, в итоге температура газа в испарителе уменьшается, что улучшает охлаждение салона

Заказать звонок

Радиатор автомобильного кондиционера становится причиной утечки фреона довольно часто. Он вынужден трудиться в тяжелых условиях: постоянный поток грязи, воды и антигололедных реагентов с дороги, периодически “прилетающие” из-под колес камушки или другие предметы, а также аварии. Даже при небольшом “тычке” бампером в сугроб или в соседнюю машину радиатор кондиционера может быть легко поврежден, например, сместившимся сигналом. Также тонкие трубочки радиатора могут быть перетерты незакрепленным проводом, пластиковым кожухом, вентилятором и даже радиатором охлаждения двигателя. Если радиатора кондиционера что-то касается, будьте уверены, что попадающий в места соприкосновения песок и вибрация сделают свое черное дело и тонкие трубочки будут перетерты.

Нам чаще всего приходится сталкиваться с такими видами повреждений радиаторов кондиционера:

  • Механические повреждения “прилетевшими” с дороги предметами
  • Механические повреждениями при авариях или неправильной буксировке машины. Здесь чаще всего бывают вырваны или надломаны подводящие патрубки, пробиты сами трубки радиатора. Бывает и такое, что радиатор случайно повреждают саморезом при установке допоборудования.
  • Сквозная коррозия. Чаще всего ее бывает видно невооруженным взглядом – в местах утечек на радиаторе появляются масляные пятна.
  • Утечки через заглушки бачка осушителя. На большинстве современных автомобилей ресивер-осушитель уже интегрирован в радиатор кондиционера, а его сменный фильтрующий элемент закрыт крышкой, которая уплотняется резиновыми колечками. В этих местах часто возникает коррозия. В таких случаях менять уплотнения бесполезно, проще заварить заглушку аргонной сваркой.

Когда радиатор кондиционера стоит ремонтировать, а когда лучше поставить новый? Однозначно, менять радиатор на новый стоит в том случае, если он “сгнил”. Коррозия может “убить” радиатор уже 2-3 летней машины. Срок жизни радиатора кондиционера зависит от его качества и от того, сколько он принял на себя антигололедной химии зимой. Ремонтировать в этом случае не имеет смысла – нет никакой гарантии, что рядом с отремонтированным местом вскоре не “вскроется” другое.

А вот если радиатор кондиционера поврежден механически, его рациональнее починить. Мы владеем аргонно-дуговой сваркой на 5 баллов и решаем самые сложные случаи. Перетертые и перебитые трубочки, отломанные фитинги – все это прекрасно поддается ремонту.

Оригинальный радиатор кондиционера, пусть даже отремонтированный, всегда лучше нового неоригиального. Стоимость ремонта радиатора кондиционера в нашей мастерской по состоянию на 2016 год – 2000 рублей.

Гидроудар компрессора

Тут как называется — слышали звон, а где он никто не знает. Начали писать что будет гидроудар компрессора из-за того что ФРЕОН из испарителя станет жидким, дойдет до компрессора поршень встретится с этой жидкой фазой и все — прощай!

Такого бреда еще нужно поискать. У меня всего 4 вопроса к таким «типа экспертам»:

Я не изолирую весь холодный контур. Я просто отсекаю сильно разогретое место, под капотом, убираю с помощью утеплителя + 10, + 15 градусов. НО сам испаритель, шланг который идет до горячего места, также часть трубки, которая идет после изоляции, остаются открытыми. Как будет весь ФРЕОН конденсироваться, мне вообще не понятно! Зачастую в салоне летом + 60 градусов (когда постоит на солнце), испаритель обдувается горячим воздухом

Почему гидроудара не происходит когда на улице + 1, + 2 градус? По словам «типа экспертов» в такую погоду в испарителе газ должен быть просто весь сконденсированный! А кондиционер работает и ничего с ним страшного не происходит

  • В системе есть масло. Многие пишут — что даже капельки ФРЕОНА могут вызвать гидроудар компрессора! У меня такой вопрос — а как быть с маслом в системе, которое также там также циркулирует? Ведь оно также в капельках?
  • А весь ли ФРЕОН испаряется? В испарителе кондиционера испаряется не весь фреон, часть остается в жидком виде. И даже если 3 – 5% жидкой субстанции дойдут до компрессора, ничего страшного не случится

Вообще гидроудар свойственен, для больших промышленных систем кондиционирования, например на заводах. Где внутрь могут быть закачены несколько литров газа, и может быть несколько испарителей

Компрессор кондиционера: почему ломается и что с этим делать?

Автомобильный кондиционер представляет собой герметичную систему и должен работать неопределенно долго. Это в теории. Однако на практике кондиционер в автомобилях работают в очень сложных условиях: их атакуют грязь и коррозия. Со временем неблагоприятные факторы могут вызвать поломку деталей кондиционера. Чаще всего теряют герметичность трубки и конденсатор (он же «радиатор кондиционера»). Однако самой дорогостоящей поломкой является выход из строя компрессора кондиционера.

Причины поломок

К поломке может приводить как естественный износ деталей компрессора, так и его работа в условиях недостатка фреона и масла в системе. В этом случае обычно развивается коррозия деталей компрессора, износ ускоряется в десятки раз быстрее.

Нередко к поломке компрессоров кондиционера приводит недостаточное охлаждения конденсатора. Отвод тепла может ухудшаться из-за отказа вентилятора, скоплению грязи на сотах «радиатора». В итоге перегретый фреон приводит к подъему давления в системе кондиционирования – компрессору приходится преодолевать огромное сопротивление горячего газа. Со стороны водителя кажется, что производительность кондиционера упала и он отправляется на дозаправку

Если мастер при заправке не обратит внимание на проблему с охлаждением конденсатора, то добавление фреона еще больше усугубит работу компрессора. В итоге он просто заклинит

Ремонт в этом случае обойдется очень дорого. Как вариант – можно купить подходящий компрессор на разборке.

Симптомы поломки

Если компрессор еще качает, но уже барахлит, можно услышать посторонние звуки его работы. Причем шумы от компрессора могут исходить как при его работе, так и в том случае, когда он отключен, а двигатель автомобиля работает. В первом случае, скорее всего, ситуация будет печальной: шумящий или грохочущий компрессор в итоге заклинит. В любом случае с заменой не стоит тянуть, так как вследствие внутренних люфтов и перекосов компрессор просто начинает стачивать алюминий со стенок компрессионных камер. Стружка обязательно попадет в другие детали системы кондиционирования и в худшем случае засорит их. Понадобится промывка всей арматуры кондиционера.

Во втором случае, когда компрессор отключен, но издает шум, речь идет о поломке подшипника шкива компрессора. Шкив необходимо заменить.

Ремонт: как и сколько?

Замена расходников компрессора, установка ремкомплекта, замена шкива обойдется в 50-100 бел. руб. Замена поршневой группы, наклонной шайбы, полусферы, вала – самых дорогих деталей компрессора – обойдется в сумму порядка 400-500 бел. руб. Но в этом случае после произведенного ремонта вы получите полностью восстановленный компрессор. Для сравнения, покупка нового компрессора обойдется вдвое дороже (а стоимость компрессора по оригиналу может быть выше в 8 раз!). На отремонтированный кондиционер предоставляется гарантия сроком 6-12 месяцев.

Также всегда остается вариант с покупкой компрессора кондиционера на разборке. Стоимость детали, в зависимости от автомобиля, варьируется от 100 до 600 рублей на популярные модели автомобилей. Компрессоры для относительно новых машин (в возрасте до 3-х лет) на разборках предлагают и по 800 рублей. Однако при покупке бывшего в эксплуатации компрессора следует быть внимательным. Его корпус должен быть целым, вал и шкив должны вращаться легко и без посторонних шумов. Также все отверстия на «б/ушном» компрессоре должны быть закрыты заглушками, что предотвратит попадание в него грязи. Также в идеале из отверстий компрессора (при снятии заглушек) должно вытекать чистое прозрачное масло. Если оно грязное или просто отсутствует, следует отказаться от покупки.

К указанным выше суммам ремонта также следует добавить расходы на снятие и установку компрессора, а также заправку системы кондиционирования.

Компрессоры кондиционера вы можете купить на нашем сайте

Источник

Как часто проверять кондиционер автомобиля

Проверка автокондиционера выполняется как в регламентном, так и аварийном порядке. В первом случае проводится проверка уровня фреона и масла в системе, а также степень герметизации. В соответствии с регламентным ТО большинства современных автомобилей соответствующие проверки и дозаправку фреоном необходимо выполнять:

  • для машин возрастом до шести лет — раз в два года;
  • для машин старше шести лет — один раз в год.

Однако вопрос о том, как проверить автокондиционер зачастую интересует людей, покупающих подержанный автомобиль и не знают о работоспособности кондиционера, ведь продавец всегда будет говорить что либо проблем нет, либо нужно просто заправить фреон. Соответственно, выполнение проверки необходимо в случае, если владелец дает один из следующих ответов:

  • кондиционер работает, но нужно дозаправить фреон (хладагент);
  • кондиционер заправляли в прошлом году, и в том сезоне он работал;
  • на зимнее время был спущен фреон из системы;
  • ремень компрессора был снят, порвался, ремень старый и так далее;
  • имеются механические повреждения, разгерметизация системы (например, поврежден радиатор, трещины в трубках и прочее).

Обратите внимание, что ремонт автокондиционера может обойтись в цену около 500…1000 долларов. Соответственно, если агрегат даже частично неисправен — можно заводить разговор о снижении общей цены на машину

Чтобы проверить автокондиционер своими руками, необходимо выполнить диагностику отдельных составных частей системы кондиционирования. Если появился неприятный запах при включенном кондиционере имеет смысл почистить его с помощью специальных очистителей.

Что проверять

На практике существует список типовых узлов и частей системы кондиционирования, которые теоретически могут выйти из строя, поэтому их необходимо проверить при появлении признаков их неисправности. Перечислим их порядку:

  • Конденсор. Этот узел обеспечивает охлаждение фреона. При его частичном выходе из строя или загрязнении соответствующее охлаждение будет выполняться с низкой эффективностью. При этом обычно происходит перегрев и повышение давления в системе кондиционирования.
  • Компрессор. Он обеспечивает рабочее давление в системе. Обычно его выход из строя обусловлен разгерметизацией системы, износ прокладок, ослабевание натяжения приводного ремня, износ сальников, подшипников, появление трещин в корпусе и банальное загрязнение.
  • Испаритель. При его выходе из строя в салоне появляется неприятный запах, а также возможно появление влаги на воздуховодах. Обычно причинами поломки испарителя является коррозия его корпуса либо забитая сливная трубка.
  • Ресивер. В его задачи входит удаление излишков влаги из кондиционируемого воздуха и очистка его от частиц износа. Об выходе из строя ресивера может указывать постоянное покрытие шлангов конденсатом.
  • Терморегулирующий вентиль (ТРВ). В его задачи входит контроль уровня хладагента, а также регулировка давления в соответствии с количеством фреона, и с температурой. При выходе из строя терморегулирующего вентиля наблюдается неустойчивая работа кондиционера, его периодическое отключение, обмерзание шлангов, неровная подача холодного воздуха в салон.
  • Датчик давления. Он предназначен для аварийного отключения кондиционера в случае критического падения уровня хладагента в системе.
  • Вентилятор. Дополнительными вентиляторами оснащаются не все кондиционеры. Они предназначены для дополнительного охлаждения хладагента. Обычно неисправность вентилятора обусловлена выходом из строя его подшипника либо поломками в электросети автомобиля.

Зачастую при диагностике состояния кондиционера также проверяют герметичность системы, наличие утечек хладагента. Это лучше сделать в условиях автосервиса, но можно провести ряд проверок и самостоятельно.

Занимаются мойкой своими силами без знания матчасти

Многие автомобилисты знают, что для хорошего охлаждения двигателя в летнюю жару необходимо раз в год, ну или в крайнем случае раз в два, промывать радиатор. Тут не поспоришь. Но все просто было на автомобилях без кондиционеров. У современных машин перед радиатором охлаждения двигателя установлен конденсатор кондиционера. Часто между ними скапливается так много грязи, что к радиатору двигателя практически не поступает воздух. Тут без мойки не обойтись.

Промывать нужно струей воды под умеренным напором. А если загрязнения сильные, то лучше обратиться к профессионалам или провести работу самостоятельно, но со снятым передним бампером и разъединением теплообменников двигателя и кондиционера. Работа непростая, но она того стоит.

Некоторые сервисы, занимающиеся обслуживанием кондиционеров, освоили технологию безразборной промывки радиаторов с помощью хитрых приспособлений и особой химии. Получается так, к сожалению, не на всех машинах. При удачном раскладе подобная работа в Москве обойдется в сумму от 1500 рублей.

Инструкция по самостоятельному применению

Когда поломка застала врасплох и нет возможности произвести замену или заварить прореху, можно обратиться к составу Poxipol, позволяющему провести быстрый ремонт трубок кондиционера автомобиля в домашних условиях. Автовладельцу следует позаботиться о мерах безопасности, проводить работу в перчатках, так как эпоксидные компоненты ядовиты. Процедура такова:

Дополнительный отопитель в салоне автомобиля: что это, зачем нужен, устройство, как работает

  1. Зона дефекта тщательно очищается и обезжиривается.
  2. Поверхность зачищается наждачной бумагой и разделывается скальпелем — им делают риски для улучшения адгезии.
  3. Продукт смешивается в соответствии с инструкцией производителя.
  4. Полученная рабочая смесь наносится на обработанное место трубы и на бинт из стеклоткани.
  5. Материал оборачивается вокруг поврежденной области и дополнительно замазывается поверху.
  6. Готовый бандаж плотно удерживается в течение десяти минут.

Когда процесс полимеризации подойдет к концу, заплатка будет готова.

Замена трубки — более надежный способ восстановления системы охлаждения авто. Даже после проведения ремонта с помощью эпоксидной смолы рекомендуется при первой же возможности обратиться на СТО рядом и установить новый компонент.

Если не хочется обращаться к мастерам, можно узнать последовательность действий, посмотрев видеоуроки или почитав статьи на форумах, и отремонтировать машину самостоятельно.

Ремонт трубок кондиционера

Смотрите это видео на YouTube
