Ремонт модуля зажигания ВАЗ-2112 своими руками: фото, видео

Как проверить катушку зажигания ВАЗ

В случае неисправности катушки зажигания двигатель не пускается. Характерным признаком неисправной катушки является ее повышенная температура при выключенном зажигании. Это легко определить рукой на ощупь.

Признаки неисправного модуля зажигания могут быть и такие:

неуверенный запуск двигателя или отказ при запуске;
провалы при резкой смене оборотов;
высокий расход топлива;
не работают два цилиндра, двигатель лихорадит;
отсутствие динамики;
резкое падение мощности;
падение мощности и тяги после прогрева.

Эти симптомы могут быть вызваны не только модулем зажигания. Чтобы определиться с неисправностью, достаточно потратить несколько минут на диагностику свечей, высоковольтных проводов и колпачков. Этим мы исключим остальные элементы системы зажигания и будем уверены в том, что неисправен именно модуль зажигания.

Проверка катушки зажигания выполняется одним из 2-х способов. Простейший: снять центральный провод из прерывателя-распределителя, подвести его к корпусу мотора и прокрутить стартером, при этом должна появиться пробегающая искра. После этого проверяем подачу энергии на отдельную свечу, для чего выкручиваем рабочую свечу зажигания, и подносим ее контактом к «массе» и предпринимаем попытку завести мотор. При этом искра должна исходить от провода на «массу». При ее отсутствии причина будет в неисправности такого элемента системы, как катушка зажигания.

Для проверки модуля вторым способом нам пригодится только мультиметр, далее следуйте пошаговой инструкции:

Проверяем питание и наличие импульсов, подаваемых с ЭБУ. Питание проверяем между центральным выводом (15) колодки проводов, подключаемой к модулю, и массой двигателя. При включённом зажигании напряжение не должно быть меньше 12 В. В противном случае либо села АКБ, либо не работает ЭБУ.
Проверяем импульсы с ЭБУ на колодке проводов. Один щуп тестера устанавливаем на разъем 15, второй на крайний правый, затем на крайний левый. Помощник прокручивает двигатель стартером, а мы в это время фиксируем тестером кратковременные скачки напряжения. Если импульсов с ЭБУ нет, виноват именно он.
Проверяем сопротивление на вторичных обмотках катушек. Ставим тестер в режим измерения сопротивления и измеряем его на высоковольтных выводах крышки модуля. Между 1 и 4 выводом и 2-3 сопротивление должно быть 5,4 кОм. В противном случае модуль подлежит замене.
Сопротивление первичных обмоток проверяем между контактами 15 и крайним правым, потом крайним левым выводами. Номинал — 0,5 Ом. Отклонение не допускается.
Проверяем модуль на короткое замыкание. В режиме омметра устанавливаем один щуп мультиметра на центральный вывод, второй на металлический корпус. Сопротивления быть не должно. Если прибор фиксирует хоть какое-нибудь сопротивление (кроме единицы или бесконечности), модуль подлежит замене.

Плюсы и минусы бесконтактного зажигания

На данный момент системой искрообразования с электронным управлением оснащается 100% выпускаемых автомобилей, использующих в качестве горючего бензин или сжиженный газ. Механическое зажигание устарело и осталось в прошлом. Причина — её ненадёжность при эксплуатации, частые неполадки и невысокая мощность искры. По сравнению с контактной системой БСЗ обладает следующими преимуществами:

Отсутствие контактов, чьи поверхности постоянно подгорают от высокого напряжения, отчего мощность искрообразования резко падает.
В распределителе электронной системы нет быстроизнашивающихся деталей, которые приходилось менять через каждые 15—20 тыс. км пробега.
Благодаря бесконтактной схеме и новой конструкции катушки напряжение, подаваемое на электроды свечей, удалось поднять с 18 до 24 кВ. Это благотворно повлияло на воспламенение и сжигание топливовоздушной смеси в цилиндрах.
Надёжность в работе и долговечность.

Мощная искра от бесконтактного зажигания

Из существенных недостатков БСЗ можно отметить один — неремонтопригодность датчика Холла. Если механические контакты подчищаются, то неисправный датчик нужно только менять, поэтому желательно возить его с собой. С другой стороны, данный приборчик очень надёжен в работе и служит без проблем 40—50 тыс. км.

Так выглядит датчик Холла, заменивший контакты

Катушки зажигания 16кл Лада Ваз

СПАСИБО ВСЕМ ЗА ПРОСМОТРЫ, ЛАЙКИ И ПОДПИСКИ! Если Вам понравился товар, но вы из другого города, пишите. Ну а пока взглянем на наши «потрошки».

Как видно из фотографии схема состоит из двух коммутаторов L497D1 фирмы «SGS-THOMSON» и двух мощных транзисторов типа BU931. При пайке оказалось, что контакты на модуле сделаны из алюминия и паять их дело не для слабонервных, поэтому был приобретен специальный флюс для алюминия.

Технология распайки следующая:

В результате должно получится что- то типа этого.

Желательно перед окончательной сборкой провести генеральные испытания устройства на предмет его работоспособности. ГЛАВНОЕ ПРАВИЛО ПРИ ПРОВЕДЕНИИ ИСПЫТАНИЯ :- ЛЕЧЬ НОГАМИ В СТОРОНУ ВЗРЫВА, АВТОМАТ ПОД СЕБЯ ЧТОБ НЕ ОПЛАВИЛСЯ :-)). Если устройство показало свою работоспособность , то обмазав внутреннюю поверхность автогерметиком производим окончательную сборку заправляя провода внутрь полости так, чтобы они небыли зажаты пластиной к краям полости. Ну а если устройство не заработало то придется искать неисправность более тщательней. Возможно это выход из строя электронных компонентов, обрыв или КЗ в катушках.

В заключении для «народных очумельцев» хочу сказать что коммутатор L497D1 стоит примерно 3, транзистор BU931 — примерно 6. Транзистор можно попытаться заменить отечественным КТ848А , он гораздо дешевле, но его РАЗМЕРЫ впечатляют.

Способы самостоятельной проверки модуля зажигания

Часть бензиновых двигателей, что установлены на современных отечественных и импортных автомобилях, оборудованы модулями зажигания, представляющими собой импульсный источник тока высокого напряжения. Случаются ситуации, когда эти устройства выходят из строя, приводя к полной или частичной утрате работоспособности автомобильного мотора. Способы проверить на неисправность модуль зажигания в условиях гаража освещены в этой статье.

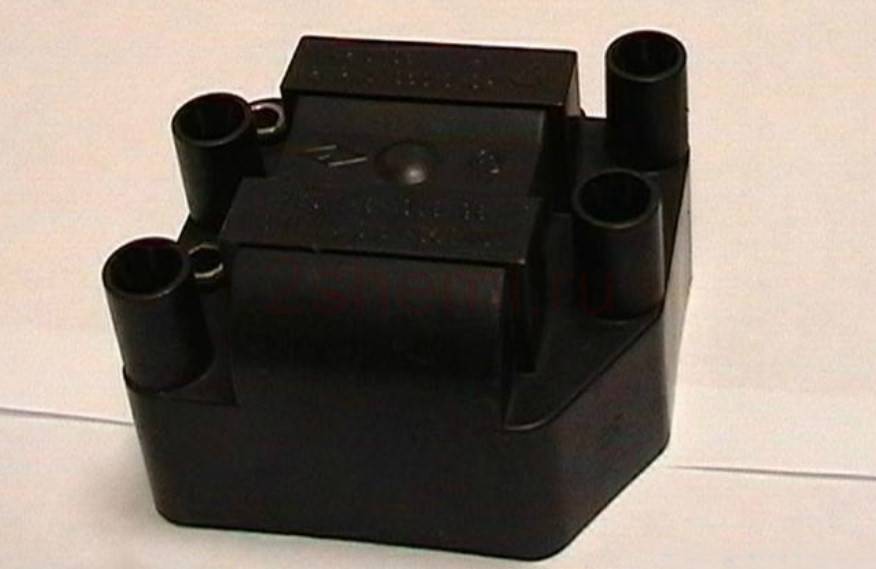

Устройство и принцип действия модуля зажигания

Часть автомобилистов старой закалки называют модули двухискровыми катушками, что не лишено смысла. Ведь катушка является предшественником модуля зажигания в технической эволюционной цепи. Модуль представляет собой спаренную конструкцию из двух пар обмоток (первичной и вторичной) и коммутатора, который попеременно переключает низковольтажный ток с одной катушки на другую. В некоторых моделях двухискровых катушек коммутатор конструктивно вынесен за пределы блока.

Управление работой модуля осуществляется из электронного блока, собирающего и анализирующего информацию с различных рабочих узлов двигателя. Блок, в отличие от классической катушки, имеет 4 гнезда для подключения проводов высокого напряжения, идущих на свечи. Импульс возникает парно, сначала на клеммах 1 и 4, затем 2 и 3. То есть каждая из встроенных катушек ответственна за работу двух цилиндров. Искра возникает одновременно, парой.

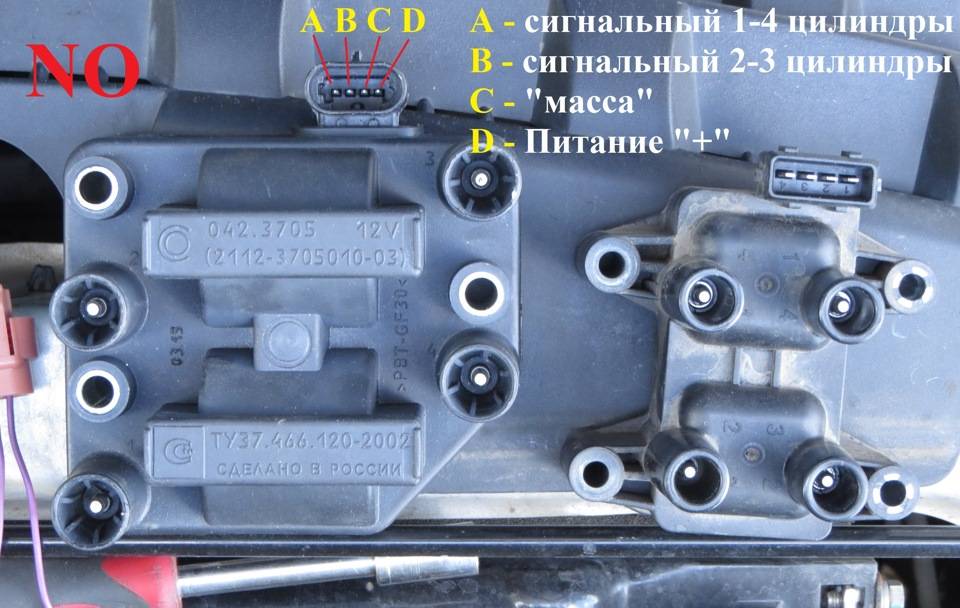

На входе модуль зажигания имеет разъём с четырьмя клеммами. Обычно у большинства моделей напротив них есть маркировка. На контакты А и В поочерёдно приходят импульсы с датчика Холла, служащие сигналом для переключения коммутатора с одной первичной обмотки на другую. С и D – соответственно масса и питание (12 В).

Возможные причины поломки

Слабым местом катушек зажигания и модулей является вторичная обмотка, генерирующая импульс высокого напряжения. В ней может произойти обрыв витка или пробой. Приводят к такому явлению следующие факторы:

использование некачественных или неподходящих по параметрам свечей;
эксплуатация при неработающих проводах высокого напряжения;
частые попытки проверить искру.

Высоковольтажный импульс, возникающий во вторичной обмотке, должен быть реализован (израсходован). Если этого не происходит (при нарушении целостности провода высокого напряжения, например), высокоэнергетический электрический импульс ищет выход. Найдёт он его, с большой долей вероятности, в тонкой вторичной обмотке.

Часто неисправность модуля возникает при нарушении целостности некачественной заводской пайки проводов, идущих на элементы коммутатора. Такое происходит от вибрации. Также причиной неработающих катушек может стать банальное нарушение контакта во входящем разъёме. Ещё одним фактором, приводящим к неисправности блока зажигания, зачастую становится влага, попадающая на устройство во время мойки или вождения в нестандартных условиях.

Признаки неисправности

Сразу две встроенных катушки выходят из строя крайне редко, поэтому запустить работу двигателя с неисправным блоком скорее удастся. Однако даже неопытный водитель сразу заподозрит неладное. Проявится неисправность следующим образом:

неустойчивый (плавающий) холостой ход;
двигатель с трудом набирает обороты;
характерный звук работы мотора (троение);
рывки при наборе скорости (в движении).

Эксплуатация автомобиля при такой поломке возможна (доехать до гаража или автосервиса), но нежелательна без крайней надобности.

Подобные признаки нестабильной работы двигателя возможны при целом ряде других неисправностей зажигания или подачи топлива. Чтобы дифференцировать возможные поломки, следует определить работоспособность блока зажигания. Нелишним будет проверить и контакты приходящих к устройству проводов, а также их целостность.

Проверка питания модуля

Прежде чем тестировать работоспособность катушек, стоит убедиться, что возможная поломка не вызвана прекратившимся питанием устройства. Для начала нужно попробовать примитивно восстановить контакт, пошевелив несколько раз или разъединив/соединив входящий в разъем блок проводов. Если такая манипуляция не привела к улучшению работы двигателя, для определения качества приходящих импульсов применяется тестер (мультиметр).

Разновидности и отличия катушек зажигания ВАЗ

Бензиновый двигатель автомобиля работает за счет сгорания топлива. Чтобы обеспечить воспламенение, необходимо наличие электрической искры, которая формируется между электродами свечи накаливания. Они имеют небольшой зазор, который искра должна преодолеть. Это осуществимо при подаче на свечу высокого напряжения (в десятки тысяч вольт).

Бортовая система транспортного средства не рассчитана на подобные нагрузки, а оборудование, осуществляющее подачу электричества, не способно выдать подобные значения.

Для решения этой проблемы, в систему зажигания автомобиля внедряется катушка, создающая высокое напряжение. Компонент системы зажигания автомобиля преобразует низковольтное напряжение в высокое (в зависимости от характеристик детали от 6-12 В до 35 000 В). Выполняемые катушкой задачи, обусловлены особенностями строения элемента. Он состоит из первичной и вторичной обмоток, которые размещены в изолированном корпусе.

Внимание! При возникновении неисправностей, рекомендуется проверить все компоненты мотора: начиная от клапанов и блока цилиндра, и заканчивая катушкой зажигания или модулем

Классика, семейство 2101-2107

Отечественные машины ВАЗ «классического семейства» (модели 2101-2107), оснащаются карбюраторными и инжекторными моторами. На автомобилях с карбюраторами установлена катушка зажигания (или «бобина»). Схема расположения элемента выглядит следующим образом: деталь монтируется на левом брызговике в подкапотном пространстве автомобиля, и крепится к кузову при помощи двух гаек.

Автомобили с установленными инжекторами (ВАЗ 2107), имеют модуль зажигания. Он крепится на блоке цилиндров силового агрегата авто. Деталь функционирует вместе с электронным блоком управления двигателя, а катушки зажигания входят в конструкцию всего модуля.

Используемый модуль зажигания – универсальная модель (устанавливается и на другие отечественные автомобили)

Для инжектора и в составе БСЗ используется катушка 027.3705 аналог 27.3705 (АТЭ-2).

Характеристики «инжекторной версии» катушки зажигания ВАЗ выглядят следующим образом:

Рабочая температура от -40° С до +85° С Величина сопротивления: первичной обмотки (0,45+0,05) Ом вторичной обмотки (5+0,5) кОм Напряжение питания 12 В Габаритные размеры 72х156 мм, маслонаполненная конструкция

Десятые модели, 2110-2112

На ВАЗ 2110-2112 устанавливаются катушки зажигания как на инжекторные, так и на карбюраторные двигатели (сейчас практически не встречаются). Для инжекторных моделей ВАЗ 2110-2112, предусмотрено наличие модуля зажигания с маркировкой 042.3705 обозначение по документации ОАО “АвтоВАЗ” 2112-3705010-03, некоторые модели снабжаются индивидуальными катушками 2112-3705010-12

Lada Samara, 2113-2115

На карбюраторные модели автомобилей ВАЗ семейства «Самара» (2113-2115), устанавливают катушки зажигания 2111.3705 (Аналог Bosch F000 ZS0 211). Эти катушки имеют азъем на 3 контакта и используются для автомобилей “ВАЗ” с микропроцессорной системой управления двигателем внутреннего сгорания на базе контроллера М7.9.7 или его аналогов с двигателями 8 кл.

Калина, 1117-1119

На более современную модель ВАЗ, Ладу Калину, устанавливается модуль зажигания с маркировкой: 2112-3705010-12. Она имеет следующие характеристики:

Напряжение на нагрузке 1МОм +25пФ>24кВ

Длительность искрового заряда 1,14-1,5 мс

Диапазон рабочих температур от -40 до +140 градусов С

Номинальное напряжение питания 12В.

Приора, 2170-2173

На Ладу Приору устанавливаются такие же катушки зажигания, как и на Калину. Катушка имеет маркировку 2112-3705010-12. Также как и в случае с Калиной, Приора оснащается только инжекторными моторами, поэтому карбюраторные катушки зажигания или «бобины» не могут быть установлены на автомобиль.

Как заменить модуль зажигания на ВАЗ 2110-ВАЗ 2112?

Примечание!
Перед тем как пойти в автомагазин за новым модулем, обязательно посмотрите маркировку на старом, да и вообще запомните на будущее, практически на всех автомобильных деталях есть маркировка и поэтому перед покупкой новых деталей, обращайте на маркировку которая нанесена на старых и по той же маркировки и покупайте новые запчасти. Так вот вернёмся ближе к теме, на модуле тоже есть некие маркировки, поэтому перед походом в автомагазин просмотрите какие они и выпишите на листок или же ещё куда ни будь, а уже в магазине покуйте на свой автомобиль новый модуль именно такого же типа как и старый модуль!

Снятие:
1) В самом начале операции, хотя многие автовладельцы даже этим и пренебрегают, обязательно нужно отсоединить «минусовую» клемму от вывода аккумуляторной батареи, просто для того чтобы вдруг от влаги или же от чего ни будь ещё, не произошло короткое замыкание которое могло бы погубить проводку в вашем автомобиле. (О том как отсоединить клему «-» от АКБ, см. в статье под названием: «» пункт 1)

2) Затем возьмитесь рукой за высоковольтные провода и все их (Их всего четыре) отсоедините от модуля.

Примечание!
Для наглядности на фото выше модуль уже снят с автомобиля, и просто лежит на двигателе с подсоединёнными к нему проводами!

3) Далее отсоедините колодку проводов от модуля, для этого просто обхватите рукой и нажмите на фиксатор который на данной колодки вы нащупаете рукой в нижней её части, и после чего просто извлеките данную колодку и куда ни будь положите, чтобы не мешала.

4) Следом у вас остаётся два пути, либо же снять модуль вместе с кронштейном (Иногда это делается для того, чтобы добраться до каких ни будь других деталей, к примеру до сливной пробки охлаждающей жидкости из блока цилиндров) либо же снять его совершенно отдельно, это более удобно но в связи с этим кронштейн не будет давать доступ к другим деталям, в общём если вы заменяете один модуль, тогда снимайте только его без кронштейна, для этого разыщите гайки которые крепят модуль к кронштейну, кстати данные гайки могут быть разного типа а именно они могут быть типа шестигранных шпилек (В этом случае вам понадобиться шестигранник), так вот отверните все эти гайки и после чего снимите данный модуль с кронштейна.

5) Теперь поговорим о том, если вам нужно будет снять модуль совместно с кронштейном, во-первых вас предупредим то что болты которые крепят модуль за кронштейн очень неудобно расположены и тем самым вам придётся немного повозиться со снятие, но всё же за более детальной информацией по снятию модуля совместно с кронштейном, смотрите в статье: «», пункты 2-4.

Примечание!
Ещё раз напомним вам о том, что модуль на автомобилях десятого и Самарского семейства крепиться аналогично, поэтому снять его можно как по этой статье, так и по статье ссылка на которую дана чуть выше в последнем пункте 5!

Установка:
Новый модуль устанавливается на автомобиль точно так же как и снимается, но только в обратном порядке снятию.

Примечание!
Кстати при установке нового модуля, а именно после того как он будет установлен подсоединяйте к нему провода в соответствии с номерами цилиндров а иначе автомобиль у вас может не завестись или же неправильно работать!

На высоковольтных проводах есть пометки, так вот и на самом модуле тоже есть пометки, поэтому соответственно цифра 3 на проводе подсоединяется к выводу 3 на модуле и т.д.

Прозванивание проводки которая идёт на модуль:

Если у вас модуль будет полностью исправен, тогда мы вам рекомендуем ещё и прозвонить колодку проводов которая подсоединяется к нему, кто вить знает может с проводкой у вас, поэтому о том как прозвонить данную колодку смотрите внимательно в интересном видео-ролике чуть ниже, ах да кстати как вы уже заметили чтобы прозвонить проводку вам понадобиться прибор так называемый «Мульти-метр», поэтому им обязательно запаситесь а иначе ничего у вас не получиться сделать.

Как заменить модуль зажигания на ВАЗ 2110-ВАЗ 2112?

Примечание! Перед тем как пойти в автомагазин за новым модулем, обязательно посмотрите маркировку на старом, да и вообще запомните на будущее, практически на всех автомобильных деталях есть маркировка и поэтому перед покупкой новых деталей, обращайте на маркировку которая нанесена на старых и по той же маркировки и покупайте новые запчасти. Так вот вернёмся ближе к теме, на модуле тоже есть некие маркировки, поэтому перед походом в автомагазин просмотрите какие они и выпишите на листок или же ещё куда ни будь, а уже в магазине покуйте на свой автомобиль новый модуль именно такого же типа как и старый модуль!

Снятие: 1) В самом начале операции, хотя многие автовладельцы даже этим и пренебрегают, обязательно нужно отсоединить «минусовую» клемму от вывода аккумуляторной батареи, просто для того чтобы вдруг от влаги или же от чего ни будь ещё, не произошло короткое замыкание которое могло бы погубить проводку в вашем автомобиле. (О том как отсоединить клему «-» от АКБ, см. в статье под названием: «Замена аккумулятора» пункт 1)

2) Затем возьмитесь рукой за высоковольтные провода и все их (Их всего четыре) отсоедините от модуля.

Примечание! Для наглядности на фото выше модуль уже снят с автомобиля, и просто лежит на двигателе с подсоединёнными к нему проводами!

Примечание! Ещё раз напомним вам о том, что модуль на автомобилях десятого и Самарского семейства крепиться аналогично, поэтому снять его можно как по этой статье, так и по статье ссылка на которую дана чуть выше в последнем пункте 5!

Установка: Новый модуль устанавливается на автомобиль точно так же как и снимается, но только в обратном порядке снятию.

Примечание! Кстати при установке нового модуля, а именно после того как он будет установлен подсоединяйте к нему провода в соответствии с номерами цилиндров а иначе автомобиль у вас может не завестись или же неправильно работать!

Прозванивание проводки которая идёт на модуль:

Про индивидуальную катушку зажигания

В современных автомобилях для подачи искры в цилиндр используются индивидуальные катушки зажигания (ИКЗ). В более старых автомобилях используются модули зажигания, то есть один модуль полностью отвечает за работу всех цилиндров. Индивидуальная катушка зажигания отвечает только за работу одного цилиндра, в который она установлена.

На автомобилях ВАЗ ИКЗ стали устанавливаться, начиная с автомобиля Лада Приора на 126-ом двигателе. На 8-ми клапанных двигателях ВАЗ до сих пор устанавливается модуль зажигания. В автомобильной бортовой сети используется низковольтное напряжение, которые не способно само по себе образовать мощную искру необходимую для работы двигателя. Поэтому для подачи высоковольтного напряжения используют катушки зажигания.

Причины троения на холостом ходу

При включении зажигания и пуске автомобиля, он работает с перебоями на холостом ходу. Этому могут сопутствовать несколько причин. Рассмотрим, основные проблемы, которые приводят к такому эффекту:

Проблемы со свечами зажигания.
Неисправная работа высоковольтных проводов.
Выход со строя катушки зажигания.
Проблемы в топливной системе.

Все эти причины могут послужить тому, что двигатель на холостых оборотах будет работать с перебоями.

Устранение неисправностей

Причины неисправности определены, и можно перейти к ремонту автомобиля. Для этого стоит поэтапно проверять все элементы, которые могли послужить возникновению такого эффекта. Итак, рассмотрим, последовательность действий для устранения неисправности.

Пробой, загрязненность или выход со строя этого элемента может привести к тому, что автомобиль на холостом ходу будет работать с перебоями, а если говорить по народному — «троить». Для устранения неисправности необходимо выкрутить свечи зажигания. Как это сделать:

Снимаем «клемму-минус» с аккумулятора.
Снимаем со свечей наконечники высоковольтных проводов.
При помощи свечного ключа или длинной головки на 21 раскручиваем свечи и вынимаем их.

Вот в принципе и все операции по демонтажу.

Для того, чтобы понять в каком состоянии находится свеча, необходимо визуально ее осмотреть: если она слишком грязная, то значит что их закидывает бензином и она нормально не может провести детонацию, а вот если слишком чистая, то в двигатель попадает недостаточно горючего.

Также, обязательно необходимо проверить работоспособность свечей. Делается это на свечном стенде, но если такого нет, то по старинке, при помощи тестера замеряем сопротивление. В обязательном порядке нужно замерить зазора свечи при помощи щупа с отметкой 0,10 — это стандартный размер, который должен быть на всех элементах.

Высоковольтные провода

Исправность высоковольтных проводов проверяется путем проверки сопротивления. При помощи тестера «прозванивается» каждый провод отдельно, где значение должно равняться 5 Ом.

При выходе со строя или перебойной работе этого узла может возникать эффект плохой работы не только на холостых, но и при движении. Стоит проверить работоспособность катушки и при необходимости заменить ее.

Топливная система

Самые частые проблемы с перебойной работой двигателя на холостом ходу возникают именно в топливной системе. Этому может сопутствовать несколько причин, а именно:

Засоренность форсунок.
Подсос воздуха в топливной рампе.
Бензонасос. Существует множество причин плохой работы бензонасоса.
Засоренность топливного фильтра.

Стоит проверить все эти элементы на нормальную работоспособность. При необходимости стоит устранить возникшие неисправности.

Причины нестабильной работы двигателя Лада Калина на холостом ходу установлены и могут быть устранены своими руками. Но, для тех, кто не знает устройства автомобиля или не может устранить неисправности, следует обратиться в автосервис.

Процесс проверки всех катушек зажигания на ВАЗ-2112

В двигателе ВАЗ-2112 с 16-ти клапанами используются индивидуальные катушки зажигания «Bosch» и для того, чтобы провести их проверку, необходимо соблюдать следующий порядок действий:

Первым делом демонтируем каждую катушку из своего посадочного колодца. Порядок демонтажа не имеет значения. Затем отключаем колодку питания и убираем их все вместе в сборе

Первым делом обращаем внимание на её внешнее состояние, на отсутствие трещин и различных разрывов. Если на нём имеются повреждения, меняем его

Это же касается и пружины расположенной внутри катушки, смотрим на её положение, она должна находится ровно по центру. Сморим на её правильное расположение. Несмотря на то, что в сети многие говорят о невозможности проверки катушки своими руками, однако проверить её возможно, только зная их исходные значения, которые измеряются в ОМах.

Для того, чтобы не сделать ложных измерений, первым делом проверяем внутреннее сопротивление проводов и самого мультиметра. Для этого переключаем прибор в положение ОМ и замыкаем между собой щупы. Какое значение выдаст мультиметр — это и будет его внутреннее сопротивление. Значение может колебаться от 0,0 до 0,3 ОМ.
На мультиметре значение 00.3 ОМа — норма.
Первым делом «прозваниваем» первичную обмотку, которая располагается на первом и третьем контакте, при подключении полярность не имеет значения.
В зависимости от наличия показания погрешности и показания катушки складываем окончательные показатели. Например, если внутреннее сопротивление равно 0,2 ОМа, а значение катушки 0,7 ОМа, следовательно, верное значение будет равняться 0,5 ОМ. Что является нормой.
Значение в 00,8 ОМ отнимаем сопротивление мульметра и получается 00,5, что есть норма.
Продолжаем диагностику с каждой из катушек.
Если случилось такое, что показаний нет, то ещё раз проверяем качество соединений и правильность подключения. Если показания, как и прежде равно нулю, то первичная обмотка на этой катушке неисправна.

Когда показания на первичной обмотке на всех катушках исправны и показывают свои значения, переходим к проверке вторичной обмотки.

Для этого переводим переключатель в режим 2000 кОм. Далее, щуп мультиметра располагаем на катушке соблюдая полярность, черный к контакту 2, который расположен ровно посередине разъёма, а красный щуп к пружине, внутри резиновой заглушки. Трёхзначные значения будут означать исправность катушки, а значения бесконечности будут сетовать о её поломке. Подобные обозначения, говорят об исправности катушки зажигания. Цифра «1» обозначает бесконечность и показывает неисправность катушки зажигания

Обратите внимание, что если с первого раза правильно замерять сопротивление не получается, можно фиксируемые элементы протереть от грязи и отложений, так как загрязнённые части могут мешать выходу сигнала. Проводить замену старых катушек на новые следует строго на аналоги, заранее взяв неисправную деталь с собой в магазин

Замена модуля зажигания ЭСУД на ВАЗ 2110 и Богдан

Электронная система включает в себя множество электрических узлов и элементов, в число которых входит и катушка зажигания.Модуль зажигания — это электрическое устройство, которое преобразует импульсы амплитудой 12В в высокое напряжение, для образования искры между электродами свечей. Модуль 8-клапанного двигателя ВАЗ рассчитан на подключение 4-х свечей.

Часто модуль выходит из строя и половина цилиндров перестают работать вовсе или работают с пропусками воспламенения.

Снятие модуля зажигания

Процесс снятия МЗ у Вас не займет много времени. Но если Вы решите самостоятельно его отремонтировать, то запаситесь временем и терпением. Итак, приступим:

Отключаем минусовую клемму аккумулятора, чтобы обесточить бортсеть автомобиля ВАЗ 2110. Затем снимаем пластиковую крышку с двигателя, если она имеется. Отключаем и снимаем высоковольтные провода от свечей зажигания. Снимаем их и с модуля зажигания

Обратите внимание на нумерацию проводов. Запомните ее чтобы не перепутать при установке. Номера цилиндров также обозначены на корпусе модуля зажигания. Отключаем от МЗ разъем жгута проводов, которые идут от контроллера. Модуль крепится к кронштейну с помощью трех гаек. Открутите их

В некоторых случаях модуль может быть расположен спереди двигателя. Крепления при этом организовано точно такое же. И, наконец, модуль можно снять с двигателя автомобиля ВАЗ 2110.

Открутите их. В некоторых случаях модуль может быть расположен спереди двигателя. Крепления при этом организовано точно такое же. И, наконец, модуль можно снять с двигателя автомобиля ВАЗ 2110.

Установка модуля зажигания

Установка МЗ обратно на автомобиль ВАЗ 2110 выполняется в обратном порядке. Внимательно установите высоковольтные провода, не путая их местами. Также рекомендуем проверить исправность изоляции высоковольтных проводов. Их рекомендуется менять каждые 3-4 года.

Ремонт модуля зажигания своими руками

ВЫ можете попытаться отремонтировать модуль зажигания двигателя ВАЗ 2110 самостоятельно. Для этого желательно обладать небольшими навыками в электронике. Если Вас это не пугает, то пробуйте.

Стандартная катушка зажигания состоит из двух модулей: Собственно 2 катушки, которые генерируют высоковольтные импульсы на пары свечей и двухканального коммутатора.

На практике встречаются две принципиальные схемы модулей, приведенные ниже.

Схема модуля зажигания 3071/307 (1.3 Li)

Схема модуля зажигания 42.3705 (2112-3705010-02)

Ниже иллюстрированная инструкция по ремонту модуля зажигания на двигателях 2110-2111.

Итак, открываем алюминиевую крышку модуля с помощью плоской отвертки. Внутри Вы обнаружите печатную плату с небольшим количеством элементов. Это сам коммутатор. Первым делом необходимо удалить силиконовый защитный слой, которым он покрыт. Частая неисправность модуля — обрыв алюминиевых проводов, которым плата подключена к контактам. Отрываем все используемые проводочки, взамен них будем использовать многожильный провод, например от компьютерной мыши. В схеме применяется две микросхемы L497D1 фирмы «SGS-THOMSON» и два мощных транзистора типа BU931

Обращаем ваше внимание на тот факт, что контакты для пайки малопригодны, т.к. сделаны из алюминия. Их следует паять с помощью специального флюса. С помощью флюса припаиваем провода к плате

Припаять провода к коллекторам транзисторов будет сложнее, они покрыты специальным металлом, который трудно поддается пайке. Припаиваем по возможности более короткие провода к контактам в модуле. Места пайки покрываем лаком (например, для ногтей). Проверяем и собираем модуль. Можно покрыть его автогерметиком для гидроизоляции электроники.

Их следует паять с помощью специального флюса. С помощью флюса припаиваем провода к плате. Припаять провода к коллекторам транзисторов будет сложнее, они покрыты специальным металлом, который трудно поддается пайке. Припаиваем по возможности более короткие провода к контактам в модуле. Места пайки покрываем лаком (например, для ногтей). Проверяем и собираем модуль. Можно покрыть его автогерметиком для гидроизоляции электроники.

Если модуль после всех этих манипуляций не заработал, то следует искать причину в исправности элементов электроники. Можно попробовать заменить микросхему L497D1, которая стоит не более 100 руб. Транзистор BU931 можно заменить на отечественный КТ848А, он дешевле но больше по габаритам.

Выводы

Как выяснилось, отремонтировать модуль зажигания на ВАЗ-2112 своими руками не так уж и сложно, достаточно иметь базовые знания по электронике и уметь держать в руке паяльник, остальное – дело рук технологии.

Предпосылок к замене не было. Родная катушка работала нормально, нормально, почти нормально. Не нравилась машина, подрывающая постоянную нагрузку. Поэтому я решил провести эксперимент по замене катушки на что-то побольше и интереснее. Посмотрел БЖ Олега Рекардо по замене катушек и решил поступить так же, но немного усложнив.Не читая досконально протокол (а в нем говорится, что нужно покупать катушку, а не модуль зажигания от ВАЗа), я пошел и сначала купил модуль зажигания и разъем. Такой же модуль был в моей Ниве.

Начала воткнуть, а не получается – машина не заводится. Я построил небольшой испытательный стенд (4 свечи зажигания, кабели и аккумулятор). На стенде показало: модуль работает. (И было написано: бери катушку, а не модуль)Поехал, заменил модуль на катушку (у меня в кармане тоже была разница в цене

дальше проще. Нашел нужные точки подключения, проверил работу. Потом припаял провода к родной проводке. Родной разъем был замотан изолентой.Модуль крепился к штатной пластине по диагонали, с датчика детонации снимали только провод и в пустое отверстие вкручивали болт.

На автомобили этой марки в разные годы устанавливалось несколько двигателей. У одних автовладельцев есть карбюраторные двигатели, у других – инжекторные. Двигатели имеют разное количество клапанов и типы топливных систем. Может быть восемь или шестнадцать клапанов. Двигатели для них собирались на базе старых двигателей 21083 и 21093.

Лучшим считается шестнадцатиклапанный ВАЗ 21124, объемом 1,6 литра, мощностью восемьдесят девять лошадиных сил.
