Ремонт и замена выхлопной системы автомобиля своими руками

Что делать, если прогорел глушитель

Часто водителей тревожит такая неприятность, как запах выхлопных газов в салоне и повышенный шум работы автомобиля. Причина этих неприятностей одна – прогорел глушитель

Действительно, ездить на таком автомобиле невозможно, так как постоянный шум не только привлекает к себе внимание, но и вызывает впоследствии сильную головную боль. Давайте узнаем, как бороться с этой проблемой?

Почему прогорает глушитель на автомобиле?

В данном случае проблема не в двигателе, как считают многие, а именно в самом глушителе, в его ненадлежащем качестве. Конденсат, который образовывается внутри выхлопной трубы, наконец, плохая антикоррозийная обработка, или полное ее отсутствие – синтез всего этого и становится причиной образование дыры в выхлопной системе. И если на вашем автомобиле прогорела гофра глушителя, и его банка, необходимо знать, как правильно избавиться от этой проблемы.

Ремонт или замена?

С подобным вопросом сталкиваются все, так как с одной стороны, ремонт окажет лишь временный эффект, через год-два нужно будет снова заниматься глушителем, а замена требует немалых денег. Но, если сиюминутно вы не способны выделить деньги на покупку нового глушителя, значит, идем по варианту ремонта. Чем заделать прогоревший глушитель? — спросите вы. Здесь также существует несколько вариантов:

• Заварить глушитель – традиционный вариант, который использует большинство;
• Заделать глушитель высокотемпературным герметиком;
• Обмотать глушитель специальным изолирующим материалом.

Сварочные работы – наиболее надежный из всех способов ремонта. Поврежденный глушитель можно заварить таким образом, что он прослужит еще как минимум пару лет, а вы тем временем накопите на новый глушитель. Но не всегда сварка решает проблему, так как качество этой работы зачастую оставляет желать лучшего.

Заделывать глушитель высокотемпературным герметиком можно в тех случаях, когда имеется небольшая трещина, а не дыра в глушителе. Конечно, это временный способ, который имеет краткосрочное действие. Воздействие окружающей среды, температура выхлопных газов очень быстро образуют новую пробоину в заделанном месте.

Что касается изоляции, то сейчас продаются специальные материалы для заделки поврежденных глушителей. О качестве этих материалов и их эффективности пока мало что известно.

В любом случае, если у вас случилась такая проблема, не печальтесь. Если прогорел глушитель, последствий никаких ждать не стоит. Единственное последствие которое может быть – это шумность работы двигателя, в остальном ничего плохого не случится.

• Ремонт глушителя своими руками

  Если в вашей жизни наступил день «Х», когда автомобиль перестал мурчать, как котенок, а заревел, словно голодный медведь, не спешите подыскивать варианты старому, прогоревшему глушителю, ведь вполне возможно, что поправить положение можно с помощью ремонта, который, к тому же, можно сделать еще и своими …

• Регулировка фар своими руками

  Считается, что произвести регулировку фар автомобиля можно только на специализированном сервисе, где имеются необходимое оборудование, стенды и т.д. Конечно, это предпочтительно, но никто не исключал возможности регулировки фар своими руками, ведь большинство из нас именно так и …

• Промывка дизельных форсунок

  Одной из часто возникающих проблем с дизельным двигателем, является сбой в работе топливных форсунок. Конструктивные особенности дизельного мотора, низкокачественное топливо – все это со временем приводит к проблемам, связанным с форсунками. Мотор начинает работать нестабильно, повышается расход топлива, двигатель запускается неохотно, а из выхлопной трубы вырываются клубки черного дыма. Все …

Признаки повреждения

Самый главный признак повреждения гофры – нетипичные звуки при включении зажигания и езде.

• «чихание» авто, хлопки;
• снижается мощность двигателя;
• ритм работы двигателя становится неустойчивым;
• выхлопные газы проникают в салон автомобиля;
• появляется копоть на металлических деталях.

Первые два способа подразумевают качественный ремонт с дальнейшей длительной эксплуатацией  детали. Третий – временную замену, для того чтобы доехать до ближайшего СТО. Мы увидим, что сварка глушителей и гофр хоть и желательна, но вовсе не необходима.

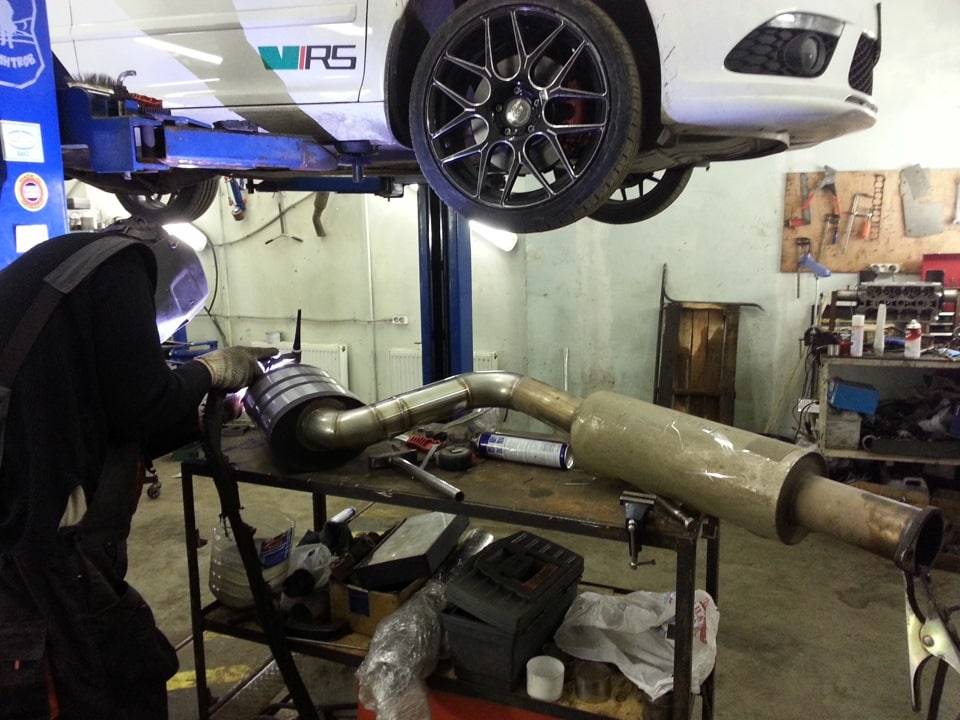

Как заварить глушитель в гараже?

Если прогорел глушитель, а место повреждения имеет большие размеры, может потребоваться более глобальный ремонт.

Распознать серьезное повреждение несложно — сначала появляется «свистящий» звук, который в случае бездействия только усиливается.

Дым из выхлопной трубы попадает в салон, и ездить на автомобиле становится невозможно.

Наиболее надежный способ ремонта — сварка поврежденного элемента. Здесь имеется два пути — доверить работу мастеру или сделать ее самостоятельно.

Во втором случае потребуется:

• Сварочный аппарат (лучше выбирать устройство полуавтоматического типа);
• Набор инструмента (молоток, ключи, отвертки и другие);
• Щетки с металлическим ворсом, а также шлифовочная шкурка;
• Болгарка с насадками;
• Термостойкая краска;
• Куски металлических листов, имеющих толщину 1-2 мм.

Ремонт глушитель выполняется исключительно в поврежденном участке (в месте, где прогорел узел). При наличии проржавевших участков их желательно убрать полностью.

Далее действуйте так:

Вырежьте фрагмент резонатора или глушителя;
Удалите проржавевшие участки;
Обратите внимание на состояние внутренних узлов. Если перегородки и трубки внутри глушителя повреждены, производите их восстановление или меняйте узел в комплексе.

Для сварки лучше использовать полуавтоматический сварочный аппарат, который осторожно латает повреждение

Это связано с тем, что углекислый газ, применяемый в процессе сваривания, не дает металлу перегреваться и менять структуру. В процессе ремонта стоит делать непрерывные швы.

Подробней про сварочные аппараты читайте в статье – как правильно варить кузов автомобиля.

Если ржавчина достала место соединения трубы и кожуха, требуется вырезать корродированный участок, который пришел в негодность, после чего поменять поврежденный узел и снова приварить глушитель на место.

На завершающем этапе стоит произвести покраску поверхности, ведь на заводе эта работа выполняется только формально. Этот этап пропускать не стоит, ведь с его помощью удается продлить срок службы глушителя (об этом поговорим ниже).

Как сделать выхлоп тише своими руками

Модернизирование машины поможет сделать его работу максимально тихой. Все знают, что полностью шум нельзя убрать, но возможно снизить. Для создания тихого глушителя применяют разные способы:

• монтируют другой глушитель на место старого;
• монтирую добавочный резонатор;
• монтируют резонатор, оснащенный поглощающим наполнителем.

Каждый из приведённых способов имеет достоинства и недостатки. Если Вы самостоятельно модернизируете выхлопное устройство своей машины, чтобы уменьшить звук выхлопа, нужно иметь все, что понадобится в работе. Для подобных манипуляций Вам нужно иметь комплект автослесарного инструмента. Также, несомненно, потребуются:

• Сварочный аппарат. Если возможен выбор, то используйте полуавтомат или инвертор;
• Углошлифовальная машина (УШМ) с комплектом дисков;
• Верстак, снабженный тисками.

Перед началом работ необходимо выбрать один из способов модернизации выхлопной трубы. Первый метод заключается в установке на участке между первым резонатором и глушителем еще одного резонатора, изготовленного заводом. Его также можно изготовить собственными руками.

Первый вариант является наиболее простым, популярным и доступным. Выбирая способ конструирования малошумного глушителя, необходимо принимать в расчет, что выбранный метод обусловит различные денежные траты. Если владелец машины имеет нужное количество денег, то лучше всего приобрести резонатор, удалить фрагмент трубы и вварить купленное приспособление на освободившееся пространство. Второй метод, несомненно, гораздо интереснее. Технологию изготовления подобного механизма необходимо тщательно изучить перед тем, как приступать к его осуществлению.

Замена обратноточного глушителя на прямоточный своими руками

При изготовлении прямотока целесообразно применить положительные свойства конструкций нескольких типов.

Причины замены стандартного глушителя на прямоточный

Владельцы автомобилей меняют заводской глушитель на прямоток по нескольким причинам:

• получение прибавки мощности двигателя;
• субъективное улучшение акустических параметров выхлопа;
• повышение эстетических параметров автомобиля;
• полная модернизация выпускного канала;
• установленный глушитель вышел из строя.

Инструменты и материалы для работы

Прямоточный глушитель часто покупают, но для любителей инструментов и неуёмной жажды творчества рекомендуем изготовить его своими руками. Детали предпочтительнее выполнить из нержавеющей стали толщиной 0,8–2,0 мм. Заготовки из чёрного металла подбирайте толщиной для корпуса 1,0–1,5 мм, остальные 2,0–4,0 мм, чтобы избежать преждевременного прогара деталей, а также используют заготовки из стандартного. Для корпуса применяют подходящие по размеру: огнетушитель, термос, пустой газовый или баллон акваланга.

Для набивки камеры глушителя применяют негорючий пористый материал или их комбинацию:

• базальтовую или другую минеральную вату;
• мелкоячеистую металлическую сетку;
• металлические сеточки для кухни;
• металлическую стружку.

Инструменты:

• шлифовально-угловая машинка (болгарка);
• дрель или сверлильный станок;
• сварочный аппарат;
• расходные материалы: диски по металлу для болгарки, свёрла, электроды и пр.

Переделка старого глушителя

1. Старый глушитель демонтируем, разбираем с помощью болгарки, оставляем детали корпуса и входной патрубок. При сохранении перегородок сверлим в них отверстия для прохода выхлопных газов. Камеры дополнительно снижают громкость выхлопа.
2. Перфорируем внутреннюю трубу доступным способом. Диаметр перфорированной трубы равен диаметру входного патрубка или больше до 30%.

   Учитывайте, что через большие отверстия и пазы из камеры быстрее будут «выдуваться» волокна минеральной ваты.

   В дальнейшем диаметр внутренней трубы возможно уменьшить путём несложных манипуляций, а увеличить — несоизмеримо сложнее.

3. Надеваем на место перфорации трубы металлические сеточки для кухни.
4. Плотно обкручиваем кухонные сеточки металлической сеткой в 1–3 слоя. Сетку фиксируем отожжённой стальной проволокой с множественной перекруткой или обжимаем несколькими хомутами.
5. Согласуем и зачищаем места сварки, привариваем перфорированную трубу на штатное место.
6. Все свободное пространство внутри глушителя плотно заполняем выбранным наполнителем.

   Работа с минеральной ватой требует индивидуальных средств защиты.

7. Прихватываем край «крышки» корпуса двумя-тремя прихватками, чтобы избежать смещения и завариваем корпус.
8. Для защиты от коррозии и придания эстетического вида красим термостойкой краской в любимый цвет.
9. Монтируем на автомобиль. Заводим двигатель. Радуемся!
10. Чтобы глушитель служил дольше, в корпусе сверлим одно или несколько отверстий диаметром 1,5–2,0 мм для оттока конденсата. Для определения нижней точки автомобиль должен стоять горизонтально.

Снятие глушителя

Для разных марок автомобилей способы демонтажа этой запчасти отличаются. Однако есть много общих моментов, о которых стоит рассказать подробнее. Полноценный ремонт автоглушителя невозможен без его демонтажа. Восстанавливать деталь на месте неудобно: до некоторых участков, находящихся сверху, просто невозможно добраться. Для снятия и установки глушителя поставьте авто на смотровую яму или воспользуйтесь подъемником.

Затем открутите крепеж и снимите глушитель. При невозможности отворачивания придется использовать «болгарку» и заранее приготовить новые болты (гайки), возможно, и хомуты. Если части детали соединяются по принципу «труба в трубе», сначала несильно постучите по спрягаемым местам молотком. Желательно присутствие помощника, который будет раскачивать выхлопную трубу из стороны в сторону, а вы в это время будете пытаться вынуть ее из средней части.

Как сварить новый глушитель своими руками

Всё совсем не сложно. Требуется корпус резонатора сделать из листовой стали, приварить перегородки и вложить трубы с отверстиями. Также необходимо в полость резонатора вложить базальтовую минеральную вату и заварить торец. А теперь о сечении труб — двигателю с объёмом 1600 кубических сантиметров вполне достаточно будет трубы в 52 миллиметра.

После сварки не забудьте обработать сварные швы. Так же необходимо резонатор покрасить термоустойчивой краской

Пока сняты элементы выхлопной системы, обратите свое внимание на трубы между резонатором и глушителем. Так как в изгибах агрессивное воздействие выхлопных газов увеличивается, то там возможны прогары

Необходимо заварить прогары, если такие обнаружатся.

После выполнения всех работ собираем и крепим выхлопную систему. Главное не забыть поставить прокладки. Теперь на некоторое время о проблеме можно забыть.

Не забывайте периодически осматривать ваш автомобиль и собранные вами элементы выхлопной системы

Особое внимание обращайте на крепежные соединения и подвеску, постоянная вибрация влияет на жесткость соединений

Специалисты также советуют заливать антикоррозионную смесь в глушитель перед установкой. Все эти работы в комплексе, продлят срок службы вашего авто.

Замена выпускного коллектора как часть тюнинга

Одним из видов тюнинга выхлопной системы является замена штатного коллектора модернизированным аналогом, которые водители называют «паук». По сравнению с классической конструкцией от производителя он отличается формой приёмных патрубков и способом крепления к выпускным каналам. Пауки могут быть короткими со схемой труб 4-1 или длинными 4-2-1. Использование коротких конструкций обеспечивает увеличение мощности только на высоких оборотах более 6000. Поэтому их в основном устанавливают на спортивных форсированных двигателях. Длинные пауки более практичны, так позволяют достичь прибавки мощности в более широком диапазоне оборотов. Например, заменой коллекторов на вазовских моделях можно добиться увеличения мощности в пределах 7%.

При замене выпускного коллектора жёсткие соединения часто заменяют шаровыми или гофрами (гибкими) конструкциями. Последние эффективно гасят колебания и вибрацию при запуске и в процессе энергичного набора мощности. С заменой выпускного коллектора предварительно подготовленным пауком и установкой гибких соединений вполне можно справиться самостоятельно при наличии соответствующих инструментов и ямы или подъёмника.

Как устроен глушитель автомобиля



Устройство глушителя автомобиля

Отработавшие газы передвигаются по выхлопной системе под высоким давлением, а их движение сопровождается звуковой волной, которая перемещается быстрее газов. Глушитель состоит из трубок различного диаметра не соединенных между собой, а в корпусе глушителя установлена стальная сетка и звукопоглощающий материал. В основном в качестве такого материала используется стекловолокно. При движении выхлопные газы проходят сначала резонатор, в котором уменьшается их скорость, а следовательно и уровень шума. Далее они движутся к основному глушителю, где проходят систему трубок, в которых еще происходит окончательное снижение скорости и шума. На автомобилях устанавливается различное число глушителей: от 2 до 5.

Делаем выхлоп тише

Если вы хотите забыть о том, что такое шум и сделать выхлопную систему ещё тише, вам потребуются некоторые инструменты:

• сварочный аппарат;
• углошлифовальная машина с набором дисков;
• верстак, оборудованный тисками.

Есть два способа улучшить выхлопную систему: вставить между глушителем и резонатором заводской резонатор либо сделать его самому. А также не забывайте, что чем толще стенки детали, тем меньше будет шума.

Для сварки дополнительного резонатора вам потребуется провести следующие манипуляции:

1. Изготовить две половинки бочки из стальной трубы с тонкими стенками либо из листового металла.
2. Сварить и проделать отверстия в трубе будущего резонатора.
3. Соединить части корпуса, поместить перфорированную трубу внутрь будущей бочки и приварить её.
4. Заложить в полость между трубой и корпусом звукоизоляцию (стекловата или минеральная вата).
5. Тщательно заварить поперечную грань глушителя.

В конце работы обработайте швы, зачистите и обезжирьте новое устройство и покройте термостойкой краской.

После изменения конструкции, её вес увеличится, следовательно, усилится давление на мотор. После всех работ обязательно проведите дополнительные испытания авто, чтобы избежать неприятности.

Профилактика

Судя по информации, которая приведена выше, открутить заржавевший болт или гайку несложно, но на это уходит немало времени и сил.

Проще не допустить проблемы и учесть ряд рекомендаций. Ниже приведены только некоторые из них:

Гайки, которые удерживают глушитель, перед закручиванием покройте антикоррозийным составом. После этого обработайте изделие с помощью солидола (для большей эффективности добавьте в состав немного графита). Благодаря этому удается избежать залипания. Мойте время от времени двигатель и машину в целом. Пыль и грязь, которые скапливаются на поверхности, ускоряют процесс появления коррозии. Покупайте только качественные крепления, сделанные из прочного металла

При выборе обращайте внимание на такой критерий, как класс прочности. Старайтесь не экономить на гайках и болтах, ведь применение дешевых изделий приводит к ряду проблем в будущем. При этом вопрос, как открутить заржавевшее крепление, может стать весьма актуальным

Помните, что здесь речь идет о надежности и долговечности, экономия на которых неуместна. Не бросайте машину на придомовой или открытой стоянке. Хранение транспортного средства в закрытом гараже — возможность снизить риск появления коррозии на соединениях. Негативное влияние дождя или холода негативно сказывается на состоянии кузова, а также креплений транспортного средства. В процессе выполнения работ применяйте только качественный инструмент — газовые или накидные ключи, а также специальные головки. Конечно, здесь потребуется больше денег на покупку, но зато пользоваться таким инструментом удобнее, а сами крепления служат дольше. Хороший инструмент позволяет решить две задачи — сохранить целостность гайки и защитить ее от повреждений, а также протянуть крепление с требуемым моментом

При этом вопрос, как открутить заржавевшее крепление, может стать весьма актуальным. Помните, что здесь речь идет о надежности и долговечности, экономия на которых неуместна. Не бросайте машину на придомовой или открытой стоянке. Хранение транспортного средства в закрытом гараже — возможность снизить риск появления коррозии на соединениях. Негативное влияние дождя или холода негативно сказывается на состоянии кузова, а также креплений транспортного средства. В процессе выполнения работ применяйте только качественный инструмент — газовые или накидные ключи, а также специальные головки. Конечно, здесь потребуется больше денег на покупку, но зато пользоваться таким инструментом удобнее, а сами крепления служат дольше. Хороший инструмент позволяет решить две задачи — сохранить целостность гайки и защитить ее от повреждений, а также протянуть крепление с требуемым моментом.

Как устроен глушитель автомобиля

Устройство глушителя автомобиля

Отработавшие газы передвигаются по выхлопной системе под высоким давлением, а их движение сопровождается звуковой волной, которая перемещается быстрее газов. Глушитель состоит из трубок различного диаметра не соединенных между собой, а в корпусе глушителя установлена стальная сетка и звукопоглощающий материал. В основном в качестве такого материала используется стекловолокно. При движении выхлопные газы проходят сначала резонатор, в котором уменьшается их скорость, а следовательно и уровень шума. Далее они движутся к основному глушителю, где проходят систему трубок, в которых еще происходит окончательное снижение скорости и шума. На автомобилях устанавливается различное число глушителей: от 2 до 5.

Статья в тему: Как можно оспорить штраф ГИБДД с камеры

Устройство работы

Вышеописанная структура устройства выступает общей, нет конкретных стандартов по его внутреннему строению. На деле начинка устройства зависит от нескольких параметров:

• марки транспортного средства;
• модели;
• объёма и типа двигателя;
• производителя.

Глушитель нужен для понижения уровня шума, температуры и токсичности выхлопов. Он замедляет идущие газы, тем самым сглаживает такты работы мотора. Важную роль в строении играет объём аппарата, поэтому они имеют такие массивные габариты. В разрезе устройство похоже на кучу трубок с перфорацией и перегородками, но на самом деле все спроектировано для максимально эффективного использования его объёма. Через трубы проходят нагретые газы в бак, где перегородки при помощи отражения сглаживают неравномерности заполнения камеры газом. В свою очередь, жаропрочная минеральная вата, находящаяся в баке, сдерживает ударные волны, частично нейтрализует шумы.

Строение глушителя и путь выхлопных газов в нем

Причины поломки

Выхлопная система состоит из нескольких частей, а глушитель — это только конечный элемент на пути выхлопных газов от двигателя наружу. Состав:

• компенсатор («гофра»);
• каталитический нейтрализатор;
• дополнительный, предварительный или внутренний глушитель (резонатор);
• глушитель.

Перед компенсатором стоит приемная труба, после глушителя — выхлопная труба (часто с дополнительным аксессуаром в виде насадки). А все части между собой соединены трубами, которые лишь на небольших участках бывают прямыми. И эти трубы соединены с элементами системы и между собой либо на фланец с резьбовым крепежом либо сваркой. Соединение труб сваркой сделано не встык, а внахлест с развальцованным концом последующего участка (со стороны двигателя). У всех частей есть свое назначение, а в совокупности они выполняют общую задачу — частично нейтрализуют вредные вещества перед выбросом в атмосферу и уменьшают шум выхлопа.

У системы нет движущихся частей и механического износа, хотя есть эффект старения металла и резиновых амортизаторов. А самый «страшный» враг — это коррозия металла от воздействия атмосферной влажности и химических реагентов. Причем «вредная» химия действует не только изнутри на стенки труб и элементов системы, но и снаружи (особенно зимой). Если учесть высокую температуру выхлопа, то коррозия развивается гораздо быстрее, чем в нормальных условиях. Отсюда основные причины поломки — нарушение герметичности сварных и фланцевых соединений, появление отверстий в стенках труб и элементов системы выхлопа (в том числе у основного глушителя).

Реже причиной поломки бывает механическое повреждение стенки глушителя. Обычно это случается в результате удара отлетевшего из-под колес камня или при неудачном съезде с высокого бордюра на дорогу.

Ремонтируем глушитель холодной сваркой

В первую очередь необходимо найти образовавшуюся щель, через которую наружу вырываются газы. Если ее нет и глушитель «стреляет» при сбросе газа, то проблема кроется намного глубже. Если же отверстие все такие есть (его легко определить по образовавшимся вокруг темным пятнам), то необходимо выполнить следующие шаги:

• Обработайте поврежденный участок наждачкой, чтобы сварка лучше схватилась.
• Обезжирьте поверхность, на которую будет нанесен состав, спиртом или бензином.
• Смешайте холодную сварку, как указано в инструкции.
• Перчатками нанесите необходимое количество состава на участок с трещиной и разровняйте его.
• Просушите деталь и оставьте ее на некоторое время, пока нанесенный материал не застынет (время застывания также будет указано в приложенной инструкции).

В процессе работы важно помнить, что холодная сварка относится к типу герметиков, поэтому она довольно быстро застывает. Исходя из этого, работать нужно довольно быстро

Помимо такого метода ремонта прохудившегося глушителя, можно использовать и другие материалы.

Прямоток

Он является спортивным глушителем. Его конструкция несколько отличается от стандартного. Так, устройство прямоточного глушителя предполагает наличие следующих компонентов:

• корпуса;
• прямоточного выпускного патрубка;
• перфорированной трубы;
• стальной сетки;
• звукопоглощающего материала (в качестве такового используется стекловолокно);
• цельносварных стыков.

Как мы уже отметили ранее, обычный глушитель создает противодавление в выпускной системе. Так как это отображается негативно на мощности, был создан прямоточный аналог. Он отличается тем, что не имеет каких-либо камер с перегородками. По сути, это прямая перфорированная труба. По конструкции он напоминает резонатор.

Плюс такого глушителя в том, что он способствует лучше продувке цилиндров. То есть газы свободно покидают систему. Более того, за счет увеличенного диаметра трубы на конце газы как бы вытягиваются, не задерживаясь в коллекторе и других элементах. Все это положительно влияет на мощность.

Но нужно сказать, что установка прямоточного глушителя актуальна только в случае, если под капотом спортивный, турбированный мотор. Если это стандартный автомобиль, даже с минимальными техническими доработками, ощутить прибавку мощности не получится. К тому же, прямоток создает более громкий звук, как говорят отзывы. А это не каждому нравится.

Основные причины ремонта глушителей

Основное назначение глушителя – снижение шума работающего двигателя и отвод отработанных газов за пределы кузова автомобиля. Несмотря на дополнительную защиту стальных деталей, коррозия со временем превращает металл выхлопной системы в рыхлую ржавчину. Быстрое окисление железа происходит по ряду причин:

• образование конденсата при сгорании не качественного бензина,
• наличие застойных зон, в которых происходит скапливание влаги,
• высокая температура выхлопных газов ускоряет протекание химических процессов окисления.

Кроме химических разрушений глушителя повреждения могут носить и механический характер. Дело в том, что основная часть выхлопной системы расположена в нижней части автомобиля. Любая ошибка при вождении может привести к наезду на препятствие (бордюр, камень), которое повредит такие элементы глушителя, как гофра или резонатор.

Выхлопная система автомобиля состоит из нескольких частей, которые соединяются друг с другом через уплотнительные прокладки. Со временем они прогорают, и звук автомобиля становится громче. Опытные автомобилисты говорят в таких случаях, что глушитель “сечет”.

Устройство глушителя и резонатора

Сразу отметим, разные производители автомобилей и выхлопных систем используют различные конструктивные решения. Это значит, что на разных авто даже одного производителя устройство глушителя может отличаться. Дело в том, что глушитель должен не только поглощать звук, но и не отнимать мощность двигателя.

На практике, можно установить несколько глушителей разного объема и резонаторов, что сделает авто бесшумным. Однако мощность двигателя также будет значительно снижена. Даже стандартные и относительно простые системы отнимают до 6-7% процентов. По этой причине автопроизводители постоянно разрабатывают различные конструкции, чтобы получить оптимальный баланс.

Резонатор

По конструкции резонатор представляет собой несколько перфорированных труб, которые находятся внутри металлического корпуса. Трубы размещены на разном уровне, при этом параллельны. Когда общий поток выхлопных газов попадает в резонатор, он ударяется об стенки, что позволяет снизить давление и частично погасить шум.

Волна после удара об стенку отражается, сталкивается с потоком поступающих газов и происходит «самогашение». Далее поток попадает в параллельную трубу и переходит в следующую камеру, где процесс повторяется.  Это позволяет в резонаторе снизить давление и уменьшить уровень шума на 40%.  Преимущественно в резонаторе «гасятся» низкочастотные шумы.

В нижней части имеется еще одна труба, через которую газы далее проходят в глушитель. При этом резонатор можно сделать более эффективным, однако для этого нужно увеличивать его объем. С учетом того, что резонатор установлен в средней части под машиной, возникнут проблемы с установкой. Также повышение эффективности резонатора приведет к снижению мощности двигателя.

Глушитель

Глушитель обычно ставится в задней части автомобиля, так как там достаточно места для его установки. Глушитель — самый большой по размеру элемент выхлопной системы и конструктивно похож на резонатор. В его устройстве также используются камеры и стенки.

Однако в глушителе также есть особая камера с поглотителем. После выхода из перфорированной трубы газы проходят через поглотитель, где дополнительно гасится их энергия и звук. Фактически, перфорированная трубка обложена таким поглотителем.

Сам материал пористый и мягкий, хорошо устраняет колебания звука.  В качестве поглотителя используют: стекловату, минвату, могут добавлять металлическую стружку и т.д. Главное, чтобы материал был пористым и не горючим:

• для эффективного поглощения звука;
• отсутствия рисков возгорания при нагреве;

Еще добавим, что в выхлопной системе может использоваться два глушителя. Обычно такое решение используется на моторах V6 или V8 (по одному глушителю на 3 или 4 цилиндра с каждой стороны V-образного двигателя).

Основные неисправности резонатора.

Конструкция выхлопной системы становится более сложной, но с каждой новой моделью машины она включает в себя все те же элементы.

Коллектор

Приемная труба является промежуточным звеном между двигателем машины и нейтрализатором (катализатором). Коллектор отвечает за вывод газов. Так как в этом случае идет очень сильная механическая и температурная нагрузка, которая может доходить до 1000 градусов, то к этой части глушителя предъявляются довольно строгие требования. Поэтому при изготовлении приемной трубы используют только самые лучшие сплавы чугуна и стали.

Также на этой детали иногда устанавливают вибро-компенсатор (гофру), благодаря которому вибрация двигателя гасится и не переходит дальше по выхлопной системе.

Нейтрализатор

В каталитическом нейтрализаторе (или катализаторе) происходит «дожиг» несгоревших остатков топлива и переработка окиси углерода. Этот элемент выхлопной системы представляет собой специальную камеру или бачок, в котором расположен керамический или металлический элемент в виде сот. Благодаря этим сотам газовые смеси очищаются за счет химических реакций.

Сейчас производители начали изготавливать многосекционные нейтрализаторы, отвечающие всем международным стандартам, которые производят обработку большего спектра вредных веществ.

ПОДРОБНОСТИ: 4 эффективных метода устранения вмятин от града на кузове автомобиля

Передний глушитель (резонатор)

Резонатор – по сути, является одной из тех деталей, которые принято называть глушителями. Этот элемент выполняет функцию снижения шума, но никак не очистки выхлопных газов. Когда газы проходят через резонатор, создается много шума. Поэтому внутренняя «начинка» переднего глушителя представляет собой многочисленные решетки и отверстия, которые позволяют снизить скорость вырывающихся газов, а также вибрацию. По большому счету резонатор – это бак с перфорированной трубой.

Передние глушители бывают:

• Активными. Такие глушители изготавливаются из специальных звукопоглощающих материалов, а их конструкция отличается простотой.
• Реактивными. В глушителях этого типа используются комбинации из расширительных, а также резонаторных камер.

Задний глушитель

Когда мы говорим «глушитель» то чаще всего в виду имеется именно задняя часть выхлопной системы. Этот элемент производит окончательное поглощение шума, а также осуществляет завершающий вывод газов.

В отличие от резонатора, внутренняя «начинка» заднего глушителя неоднородна. Внутри него установлено несколько камер со специальными наполнителями. Благодаря пористой структуре, системе перегородок и воздуховодам удается не только избавиться от сильного шума, но снизить температуру в системе.

Говоря о снижении шума, нельзя обойти стороной другой тип системы, который снижает повышенный шум в выхлопной трубе.

1. Увеличение шума в системе выхлопа – происходит из-за плохой работы резонатора, и вследствие чего не позволяет действовать глушителю в режиме оптимальной работы.
2. Наличие звенящего или дребезжащего звука в резонаторе – происходит, из-за болтания в камерах резонатора кусков оторванного металла, возникших в результате разрушения или прогара деталей в резонаторе.
3. Понижение мощности двигателя – происходит из-за “закупоривания” резонатора в процессе его разрушения, вследствие чего пропускная способность нарушается. Также данная неисправность нарушает процесс отражения и гашения пульсации газов выхлопа.

Как сделать прямоточнй глушитель тише

ПГ делается тише по ходу его собирания. И каждый умелец осуществляет это по-разному, используя минвату, стружки металла, ёршики или асбест. Рекомендуется также устраивать внутри самодельного глушителя несколько отделений, образующих дополнительную резонацию.

Устройство прямотока различными способами подразумевает использование минваты, стружки и другие наполнителей

Автомашина с выхлопом громче 96 дБ ТО не проходит, границу не пересекает, по городу не разъезжает. Таков закон. Звук сегодня ограничивают даже в автоспорте, где казалось бы не должно быть ограничений и рамок.

Решив приглушить ПГ, нужно понимать, что это никоим образом не должно сказаться на эффективности новой системы. Ни один из компонентов системы ПГ не должен создавать сопротивления выхлопным газам.

Флейта

Флейта или сайленсер в ПГ — это упрощённая конструкция, используемая тюнерами. Её задача – «утихомирить» ПГ, получив законные дБ на выходе.

Сделать флейту несложно. Достаточно будет использовать в качестве глушителя кусок перфорированной 20-сантиметровой трубки с диаметром, который немногим больше выхлопа (на 1/3). На трубу обязательно фиксируется дисковая либо конусная шайба, для выполнения роли заглушки. Крепление осуществляется на болтах у воздушного среза. Шайба, собственно говоря, и создаёт конструкции форму, напоминающую флейту.

Флейта применяется в ПГ для снижения шума

Стоимость готовых сайленсеров в магазинах варьируется в пределах 8–150 долларов. Китайские модели стоят очень дёшево, но качества от них не жди. Оригинальные, хорошие флейты европейского производства можно приобрести за 100–150 долларов.

Флейту для ПГ можно собрать и своими руками. Ниже приведена схема, по которой можно легко изготовить такую модель.

Самодельная флейта собирается просто

Самодельная флейта собирается просто:

• берётся 20-сантиметровая стальная труба (рекомендуется брать нержавейку) и лист железа толщиной 1 мм;
• проводится сварка (желательно дуговая);
• изначально к трубе должна быть приварена заглушка с отверстиями под болты на 8.

Рекомендуется крепить на все 3 болта, однако можно и на 1. Это будет в разы быстрее.
