Разборка амортизатора
Начинаем ремонт амортизатора со снятия пружины. Берем самые обычные захваты. Накидываем их на пружину с двух сторон и и зажимаем по очереди, пока пружина не сожмется, и не ослабится шайба, которая ее фиксирует на амортизаторе.
Снимаем пружину
В нашей мастерской амортизаторы распружиниваются на специальном оборудовании
Пружину можем протереть и отложить в сторону, она нам пригодится только при установке на отремонтированный амортизатор.
В нашей мастерской при ремонте амортизатора мы используем пневматические тиски для мягкого захвата
Вы можете воспльзоваться обычными тисками и зажать амортизатор за нижнюю проушину, но не переусердствуйте. Сварка аргоном в наше время не дешевая услуга.
Дальше сверлим пару отверстий в крышке компенсационного бочка и с помощью продетой проволоки или тоненькой отверточки вытаскиваем крышку.
Cверлим пару отверстий в крышке компенсационного бочка и с помощью продетой проволоки или тоненькой отверточки вытаскиваем крышку
Под крышкой стоит штуцер с газонаполненным резервуаром. Перед тем, как выкрутить штуцер не забудьте померять давление газа в бачке, ведь его придется опять накачивать.
В нашей мастерской мы используем насос высокого давления для замера и закачки газа
Вы можете замерить давление в бачке с помощью обычного ножного насоса или монометра для проверки давления в колесах.
Выкручиваем ниппель из штуцера и выпускаем газ.
Если у Вас возникли трудности с изготовлением или ремонтом закачного штуцера, вы всегда можете обратиться в нашу компанию за помощью.
Осаживаем пневматический резервуар внутрь бачка и достаем стопорное кольцо.
Теперь можно вытаскивать резиновую грушу, в которую накачивается газ.
Если вы перед разборкой амортизатора не замерили давление в пневматическом резервуаре или газа в нем не было вообще, не расстраивайтесь. Информация, приведенная ниже, поможет Вам определиться и найти свой тип амортизатора.
Как отремонтировать амортизаторы автомобиля
Статья о том, как отремонтировать автомобильные амортизаторы — виды поломок, методы устранения проблем. В конце статьи — видео про ремонт амортизатора своими руками.
- Устройство амортизатора
- Сроки эксплуатации
- Типичные поломки
- Диагностика
- Видео про ремонт амортизатора своими руками
Автомобильный амортизатор представляет собой устройство, выполняющее погашение колебаний или же различных ударов, переходящих с дорожного полотна на кузов. Подобные колебания разнообразных систем подавляются поршнями, работающими в вязких средах. Благодаря таким средам амплитуда колебаний уменьшается.
Современные автомобилисты часто сталкиваются с полным выходом из строя или же поломкой системы подвески, основными деталями которой считаются амортизаторы. Поэтому требуется срочный ремонт, который избавит автовладельца от дальнейших осложнений. Начинать такой ремонт следует с детальной диагностики.
Амортизаторы бывают задними и передними. Чтобы выполнить ремонт таких важнейших деталей, необходимо подробное знание самой конструкции.

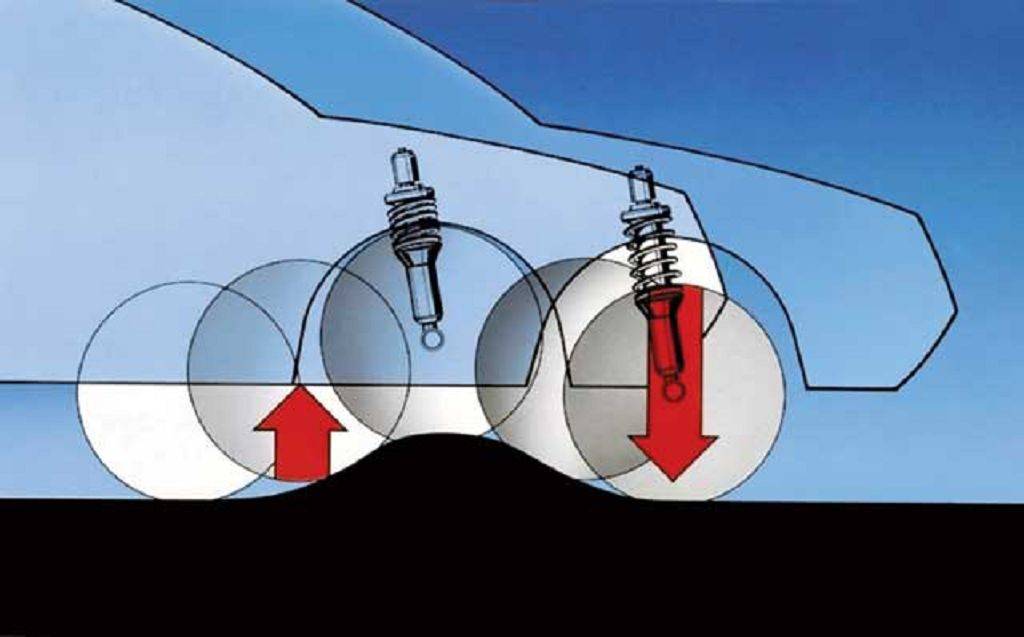

Как работают амортизаторы
По конструкции это устройство напоминает камеру, внутри которой жидкость или сжатый газ. Через них и перемещается поршень с отверстиями. Когда его ход невелик, камера наполняется посредством перепускных клапанов. В этом случае амортизатор никак не влияет на работу подвески. Но как только обнаруживается препятствие в виде, например, ямки, появляется сила, которая медленно тянет шток вверх. При этом ее значение тем больше, чем выше скорость. В итоге уже после преодоления неровности по инерции амортизатор все еще удерживает колесо в «подвешенном» состоянии и водитель, пассажиры почти не ощущают провала подвески. При наезде на бугорок, шток начинает быстро утапливаться, а после проезда препятствия медленно возвращаться на место.
Замена или ремонт? Что можно сделать самостоятельно
Решить, что делать, не просто. Прежде всего необходимо выяснить, возможно ли разобрать стойку или она имеет неразборную конструкцию. Если корпус монолитный, то ремонт недопустим – если вскрыть корпус, деталь работать не будет.
Если в том месте, где шток заходит в трубу, установлена гайка либо стопорное кольцо, тогда стойку вполне можно обслужить и отремонтировать.
Как восстановить газ
Первым делом деталь зажимают в тисках в вертикальном положении
Далее очень важно хорошо прочистить элемент, а также хорошо продуть место, куда заходит шток, воздухом из компрессора. Затем узел разбирают – снимают защитный колпачок на штоке
Далее на шток надевают особый штуцер, позволяющий закачать газ. Газ закачивается, пока не будет достигнуто необходимое давление – проделывая эту операцию, нужно помнить о безопасности. Процедуру проводят несколько раз до тех пор, пока не будет достигнуто нужное давление. Для контроля давления нужен манометр.
Когда процедура закончена и давление соответствует паспортному, смазывают сальник штока, а на корпус надевают колпачок. Такая технология ремонта подойдет для газового и газомасляного амортизатора.
Замена клапанов, штока, сальников
Для начала следует разобрать амортизатор. Извлекают и проводят дефектовку штока и поршня, клапанов и уплотнительных колец. Негодные элементы меняются. Резиновые элементы можно подобрать на рынках среди универсальных. Металлические детали сможет изготовить токарь.
Далее узел тщательно собирается с отслеживанием последовательности монтажа деталей
При сборке важно уделять внимание чистоте. Если внутрь попала грязь либо твердые металлические частицы, то отремонтированный узел выйдет из строя
С особенной тщательностью следует подходить к дефектовке клапанов. Исправная их работа – это характеристики амортизатора. Настраивать мягкость можно, меняя шайбы штока. Для этого лучше обратится к инструкциям производителей, так как универсальные решения отсутствуют.
Остается только установить шток в трубу и заменить сальник. Бывает, что сальник находится в отличном состоянии. Тогда в него закладывают новую консистентную смазку и используют дальше.
Затем в механизм заливают новое масло до верха. В процессе установки штока лишнее вытечет. Перерасхода масла бояться не стоит. Главная задача здесь – воздух никак не должен попасть в камеру. Затем стойку нужно прокачать.
Как прокачать амортизатор
Стойку устанавливают так, чтобы шток смотрел вверх. Далее без рывков шток плавно сжимают до момента, когда рабочая часть штока не дойдет до верхней кромки стакана на 2 см. На несколько секунд шток фиксируют в текущем положении.
Затем также плавно шток вытягивают до полностью разжатого положения. Данный алгоритм повторяют несколько раз – обычно достаточно 3 раз.
В каких случаях требуется ремонт амортизаторов?
Существует несколько вариантов неисправности амортизаторов.
Повреждение сальника
При повреждении сальника, как правило из-за постоянного трения, через него вытекает рабочая жидкость. Такое случается в случае износа уплотняющей части. Но иногда поломка происходит неожиданно – из-за попадания пыли или образования льда на штоке в холодную погоду.
Износ штока
Находящиеся во втулке тефлоновые кольца со временем изнашиваются, и тогда ударные нагрузки приходятся на шток. В данном случае срочный ремонт позволит избежать разлома всей направляющей втулки.
Разрыв втулок амортизатора
Втулки — хрупкие элементы. Как правило, поломка происходит из-за износа штока. Сложность их ремонта не высока, но иногда невозможна из-за конструктивных особенностей.
Поломка поршневых клапанов
Клапаны – прочный компонент амортизатора, но иногда они приходят в негодность из-за повреждения сальника и поломки тефлоновых колец. Через повреждённые детали в амортизатор проникает грязь, которая делает прилегание клапанов неплотным. Как итог, такие амортизаторы начинают болтаться и плохо работать.
Последствия выхода амортизаторов из строя
Итак, какие проблемы возникают у автомобилиста при поломке подвески? Как правило, список последствий выхода амортизаторов из строя, выглядит следующим образом:
- Увеличение тормозного пути машины, ухудшение управляемости, повышенный износ шин.
- Выход из строя подшипников, в ходовой части автомобиля.
- Эксплуатация неисправных стоек, ведет к разрушению кузова авто.
- Увеличение вероятности аварии на дороге, и как следствие, уменьшение безопасности водителей и пассажиров.
После проведения всех диагностических работ, приступают к замене поврежденных амортизаторов на новые. Узнать о том, как правильно выполнить демонтаж старых, и установку новых стоек, можно из инструкции эксплуатации автомобиля.
В подведении итогов, стоит сказать, что проблемы подвески, как правило, влияют на условия эксплуатации и комфорт использования автомобиля. Также как следствие, они приводят к возникновению угрозы безопасности водителя и пассажиров. Причинами поломки могут быть многие факторы, но, как правило, основной является – выход стоек амортизаторов из строя. Чтобы устранить поломку, понадобится качественно провести диагностику этих компонентов, о том, как это сделать, можно было узнать из вышеизложенного материала.
Дефектовка и ремонт: что делать с пружинами, пыльником и пр.
Проверяем все компоненты на предмет износа, механических повреждений, зазубрин. Особенно тщательно осматриваем полированные поверхности внутренней стенки цилиндра и штока. Резиновые уплотнительные кольца, сальники, прокладки имеет смысл заменить в любом случае. Даже если на них не видны следы износа, мягкая резина под воздействием масел теряет свойства. Если вы разобрали амортизатор, потратьте небольшую сумму на расходники.
Если вы тщательно промоете все компоненты амортизатора, считайте, половина работы сделана. Мелкие частицы дорожной грязи или продукты износа металлических частей нарушают работу клапанов штока. Закоксованные отложения следует удалять с помощью сильнодействующих растворителей.
Затем проверьте остальные элементы стойки: пружину, демпфирующую подушку, пыльник амортизатора.
Не все детали подлежат ремонту, некоторые придётся заменить на новые
Трещины и отверстия в резиновых деталях не ремонтируются, только замена.
Ниже представлены более частные случаи ремонта деталей стоек и варианты его исполнения.
Восстановление амортизатора
Очистите и отмойте амортизатор с помощью средства для мытья посуды, старайтесь не мочить вал. Внимательно осмотрите амортизатор, если на корпусе есть трещины и вмятины желательно заменить его. Если корпус цел, проверьте исправность амортизатора, для этого стараясь тянуть как можно сильней, вытяните и втолкните обратно шток, чтобы определить места заедания и люфт. При обнаружении люфта или заеданий необходимо полностью заменить стойку. Для разборки двухтрубного амортизатора полностью вытащите шток, чтобы открылся доступ к фиксирующей гайке, которую необходимо открутить специальным ключом (спрашивайте в автомагазинах).
Разборку однотрубного амортизатора проводят иначе. Зубилом сбейте защитный колпак с верхней части амортизатора, открутите фиксирующую гайку и извлеките картридж или шток с цилиндром. На некоторых моделях эти детали объединены, поэтому если на защитном колпаке есть места для съемника, а под ним видна резьба, откручивайте ее соответствующим инструментом. Если этого нет, сбивайте зубилом, затем съемником откручивайте гайку.
Если у вас амортизатор с картриджем, в том числе газовый, то для восстановления функций вставьте и закрепите фиксирующей гайкой новый картридж, после чего наденьте и зафиксируйте защитный колпак. Если амортизатор масляный и полностью разборный, то слейте масло из корпуса. Затем нажмите на пружину клапана цилиндра и слейте масло с него в чистую емкость. Сбейте молотком направляющую втулку и извлеките поршень и шток из цилиндра, затем снимите клапан сжатия с обратного торца цилиндра.
Существуют два вида восстановления амортизатора:
- полная замена деталей поршня и клапана сжатия на новые, с последующей сборкой цилиндра;
- замена цилиндра и штока на неразборный картридж.
При правильном ремонте оба метода одинаковы по эффективности, но первый обойдется в 5–15 раз дешевле. Если вы решили ремонтировать поршень и цилиндр, то купите ремкомплект необходимого амортизатора. Их выпускают в том числе для иномарок производства до 90-х годов. Для более молодых машин найти такой ремкомплект очень сложно. Запомните, а лучше сфотографируйте или скачайте из интернета расположение деталей, после чего открутите гайку крепления поршня к штоку.
Снимите поршень и установите детали из ремкомплекта. Замените клапан сжатия, для этого не нужно специального инструмента, достаточно вдавить рукой. Вставьте поршень в цилиндр, установите направляющую втулку. Если старое масло чистое и светлое, залейте его, но лучше использовать новое – амортизаторную жидкость, гидравлическую жидкость для АКПП или ГУР, масло АЖ-12Т. Никаких преимуществ фирменные жидкости перед российскими не имеют.
Ремонт амортизаторов своими руками
Выполнить ремонт стоек амортизаторов может практически каждый автолюбитель, если он не боится грязной работы под машиной. При этом также удастся сэкономить неплохую сумму денег. Ведь как только глухие удары начнут появляться в подвеске автомобиля при езде по ямам и выбоинам, значит пришло время вплотную заняться ремонтом амортизаторов.
Каждый автопроизводитель для гашения колебаний при движении автомобиля использует свои конструктивные наработки. Но амортизаторы присутствуют практически во всех современных легковушках.
Срок жизни амортизатора определяется стилем вождения автомобиля и качеством дорог. Например, многие 10-летние машины из Европы с пробегом более 200 тыс. км приезжают к нам на «родных» амортизаторах. А в наших дорожных условиях редкая деталь подвески доживает до 100 тыс. км пробега.
В конце этой статьи вы найдете наглядный видео-урок по ремонту стойки амортизатора автомобиля ВАЗ 2110.
Ниже мы расскажем о том, какие бывают основные неисправности амортизаторов, и как их можно устранить своими рукми, при наличии определенных навыков, инструментов и желания этим заниматься.
Передний амортизатор ваз 2106
Предостережение Неисправные амортизаторы меняйте только парами (передние, задние) или комплектом (все четыре).
Замена
Откройте капот и найдите техническое крепежное отверстие штока амортизатора к кузову. Отверните шток. Для этого задерживаем ключом на «6» шток от прокручивания, а другим ключом слегка ослабляем гайку крепления. Затем производим снятие шайбы подушки и самой резиновой подушки.
Перемещаемся под автомобиль. Отворачиваем две крепежные гайки, объединяющие кронштейн амортизатора и рычаг. Извлекаем гайки вкупе с пружинными шайбами и вытаскиваем мартер через техническое отверстие.
Теперь снимаем с амортизатора другую подушку (нижнюю) верхнего шарнира.
Затем отсоедините амортизатор от крепежного кронштейна, отвернув гайку крепления. Выньте болт нижнего шарнира и беспрепятственно снимите амортизатор с автомобиля.
На этом демонтаж амортизатора завершен. Произведите все ремонтные мероприятия и установите амортизатор в четкой последовательности, обратной демонтажу.
Как поменять
Для проведения всего объема работ потребуется ограниченное количество инструментов и материалов. В первую очередь нужно обзавестись:
амортизаторами; ключ на 6, 17, 13, 19; слесарный инструмент.
Этого вполне достаточно, чтобы качественно выполнить всю работу. Перед началом ее проведения стоит задуматься о том, чтобы установить машину на смотровую площадку или подъемник. Только так можно легко добраться до заменяемого элемента. Автомобиль должен стоять на колесах, а при этом расстояние от его днища до земли должно составлять приблизительно 50 см.
Последовательность выполнения работ
Для начала необходимо снять все элементы крепежные элементы амортизатора. Для начала стоит ослабить гайку и снять ее, а затем снимаются все остальные элементы. Речь идет о специальных подушках, а так же о прижимной пружинной шайбе. Теперь можно поднимать авто, если конечно работа ведется на подъемнике.
Кронштейн в любом случае прикреплен к рычагу системы. Для того, чтобы их разъединить необходимо отвернуть всего пару гаек. После этого следует удалить пружинные шайбы. Теперь доступ к старому амортизатору полностью открыт. Снимается он через специальное монтажное отверстие в рычаге. Подушка так же должна быть удалена. Амортизатор автомобиля плотно закреплен на кронштейне. Чтобы его снять, придется произвести ряд манипуляций.
На самом деле все сводится к откручиванию одной единственной крепежной гайки. Когда она окажется снятой, можно легко и просто вытащить крепежный болт, а соответственно удалить сам амортизатор.
В принципе, все работы, которые связаны со снятием старого амортизатора завершены, а это означает, что можно начинать монтаж нового. Он устанавливается обратном порядке. Монтируется новый амортизатор с резинометаллическим шарниром.
Восстановление амортизатора
Это конечно тоже вариант, но есть очень много «НО» в данном вопросе. Начнем с того, что гарантия на такие амортизаторы не больше полугода, максимум бывает год, но это спорно. Дальше остановимся на качестве и безопасности восстановленного амортизатора.
Эксплуатация его не может считаться надежной по простой причине – идет достаточное нарушение конструктивных элементов на механизмах стойки автомобиля, даже при условии, что все сделано с применением специальной аппаратуры и руки у автомеханика «золотые».
А применяемые «комплектующие» чаще всего из разряда б/у, и степень этого б/у не всегда нормальная. Да и качество работы мастера не всегда нормальное, вы же рядом не стояли и не видели, что и как он там делал. Поэтому такой вариант, как восстановление амортизаторов нельзя считать идеальным, он скорее сомнительный.
После того, как ремонт и проверка стоек амортизаторов была закончена, следует помнить важные моменты!
• Не стоит проверять работу отремонтированных амортизаторов на приличной скорости. Особенно это не стоит делать, если дорога очень плохая.
• Никогда не поднимайте подвески модными нынче «приставками». Кузов надо поднимать только подходящими по размеру амортизаторами, иначе шток выйдет из строя, его работа в увеличенной зоне перемещения это гарантирует.
• Начинайте движение в зимний период не раньше, чем через 5-7 минут прогрева. Масло в амортизаторах должно прогреться, как и другие агрегаты авто, иначе ваш абсорбер опять «прикажет долго жить».
Чтобы ваш автомобиль всегда был исправен и не доставлял вам больших проблем, старайтесь чаще осматривать и проверять работу разных систем. Автомобиль как женщина – требует постоянного внимания и заботы. Удачи вам на дорогах!
Видео инструкция по самостоятельному восстановлению амортизаторов
Исправность элементов подвески является важной составляющей безопасного движения
Особенно важно уделять внимание этой части автомобиля у машин, имеющих большой пробег по отечественным дорогам. При необходимости нужно своевременно проводить профилактические или восстановительные мероприятия, например, ремонт стоек амортизаторов своими руками
Работа в гаражных условиях поможет сэкономить немало средств, которые бы пришлось отдать в автосервисе. Главное в такой ситуации — иметь набор инструментов и запастись арсеналом запчастей.
Конструкционные особенности амортизационных стоек
Начинающие автомобилисты ошибочно полагают, что основное предназначение амортизатора – максимально комфортная езда. Но, стойки не только поглощают все толчки и удары при преодолении препятствий, они не позволяют автомобилю раскачиваться, и от их состояния зависит работа подвески и тормозной системы.
Чтобы разобраться во всех тонкостях восстановления функциональности амортизаторов, нужно знать их конструкцию и особенности работы. В современных автомобилях наиболее распространен гидравлический амортизатор с принципом двойного действия, который состоит из следующих элементов:
- основной корпус со специальным ушком;
- шток с кожухом и ушком;
- поршня с кольцами и клапаном для сжатия и отдачи;
- уплотнители, удерживающие жидкость;
- элементы крепления (гайки).
Все элементы работают комплексно с целью гасить колебания, возникающие в ходе движения авто. Если максимально упростить принцип работы системы, то описать ее работу можно следующим образом: внутри цилиндра, заполненного маслом, перемещается шток с поршнем. При перемещении поршня открываются клапаны, которые пропускают жидкость в освободившуюся полость. Поскольку поршни работают в вязкой среде, это позволяет в разы уменьшать амплитуду колебаний.
Вся конструкция амортизаторов достаточно прочная и относительно надежная, и необходимость ремонта, а также его периодичность, зависит от водителя. Существует несколько неисправностей, с которыми автовладельцы чаще всего сталкиваются.
Особенности демонтажа
Чтобы отремонтировать амортизатор своими руками, для начала понадобится демонтировать деталь. Не стоит сразу браться за болгарку, если возникают сложности со съемом крепежных деталей. Для начала можно попробовать очистить их от накопившейся грязи, обработать специальной жидкостью WD-40 и через полчаса еще раз попробовать снять гайки и болты.
Демонтаж стоек амортизатора необходимо проводить с соблюдением нескольких правил:
- Автомобиль необходимо устанавливать на опорные козлы, поскольку применение домкрата не обеспечивает необходимой стойкости и может быть опасным. Если козлов нет в распоряжении, обязательно используйте опоры для страховки.
- Чтобы получить доступ к крепежным элементам узла, понадобиться снять колеса.
- При помощи стоечного ключа открутите болты от рычага и гайку штока. После снятие этих крепежных элементов амортизатор выйдет вниз, после чего понадобится еще снять внутреннюю резьбу.
Более сложный процесс демонтажа разборных амортизаторов. Такой тип конструкции крепится ступичной гайкой, и чтобы снять стойку, понадобиться демонтировать и ступицу колеса. В случае с неразборными конструкциями, необходимо открутить только пару болтов и снять деталь.
Сложности демонтажа в переднеприводных автомобилях заключается в том, что в их конструкции стойка соединена с пружиной. Чтобы демонтировать их, понадобятся винтовые стяжки.
Восстановление
Сначала демонтированное устройство нужно промыть, затем внимательно осмотреть. Если имеются трещины, замятия, ремонт амортизатора смысла не имеет: его лучше отправить в утиль и купить новый. Целый корпус предполагает дальнейшую проверку: потяните шток вверх и втолкните вниз – если имеется люфт, заедание, запчасть замените. Амортизатор бывает двух типов, разборка каждого из них имеет свои особенности:
- двухтрубный: вытащите шток полностью, чтобы получить доступ к крепежной гайке, которая откручивается специальным ключом;
- однотрубный: наверху имеется защитный колпак, который необходимо сбить, а затем отвернуть фиксирующую гайку, чтобы достать шток вместе с цилиндром или картридж.
Особенности
Если амортизатор масляный, необходимо слить масло из цилиндра, для чего нажмите на клапанную пружину. Потом сбейте втулку, достаньте шток с поршнем, снимите клапан с другой стороны цилиндра. Если устройство газовое или со сменным картриджем, просто открутите фиксирующую гайку и поставьте новый.
Методы восстановления
Есть два способа: первый заключается в полной замене штока вместе с цилиндром на новый картридж, второй подразумевает замену деталей устройства. Здесь стоит остановиться подробнее, т. к. в первом случае финансовые затраты будут больше в 5-10 раз (все зависит от модели авто) больше. Для самостоятельного восстановления амортизатора с полной разборкой необходимо приобрести ремкомплект.
Для разборки изделия открутите гайку крепления и вытащите поршень. Далее:
- замените сжимающий клапан, который устанавливается вдавливанием рукой;
- поставьте поршень и направляющую втулку;
- залейте масло (можно использовать старое, если оно чистое и прозрачное) – гидравлическую жидкость для АКПП, ГУР либо российское средство АЖ-12Т.
Вдавите шток в цилиндр и залейте жидкость объемом 200-250 мл. Далее медленно вставляйте цилиндр, одновременно вытягивая шток, чтобы масло проникало в полость, а не вытекало наружу. Когда цилиндр полностью вставлен, несколько раз вытащите и вставьте обратно шток: это даст возможность маслу полностью заполнить корпус. Потом заверните гайку и опять прокачайте амортизатора 4-5 раз.
Рекомендуем: Стук в передней подвеске — причины стука и способы их устранения
На двухтрубном устройстве все вышеперечисленные процедуры по восстановлению необходимо проводить с надеванием верхней трубы на нижнюю. В ходе процесса давите ее вниз, удерживая шток на месте. Далее нужно прокачать устройство и затянуть гайку.
Особенности установки амортизаторов на ВАЗ2108-15
Все операции по восстановлению работоспособности ничем не отличаются от описанных выше. Но перед установкой амортизаторы необходимо хорошо прокачать (это относится и к новым изделиям), иначе они не будут полноценно работать. Как это сделать?
Прокачка масляного амортизатора
- поставьте устройство штоком вниз и вдавите шток до упора;
- придерживайте амортизатор в таком положении пару-другую секунд;
- не отпуская штока, переверните деталь и выдержите в сжатом положении 5-6 секунд, чтобы вышел воздух;
- выдвиньте шток полностью, сделайте паузу в 2-3 секунды и повторите операцию 5-6 раз.
Прокачка газового амортизатора
- переверните изделие штоком вниз;
- медленно вдавите шток и в таком положении оставьте деталь на 5-6 секунд;
- переверните изделие и выдержите 5-6 секунд;
- выдвиньте шток до упора;
- переверните амортизатор и повторите процедуру 3-4 раза.
Замена амортизаторов передней стойки на ВАЗ. 1-й способ
Первый метод проще, но его используют не всегда. Замена амортизаторов по этой технологии выполняется так:
Поддомкрачиваем передок авто и демонтируем колесо.
Под капотом находим заглушки, прикрывающие крепежи стойки к кузову, и снимаем их.
Ослабляем гайку, удерживающую шток амортизатора в верхней опоре (ни в коем случае не скручиваем ее полностью, а то пружина «стрельнет»).
Послабляем три крепежных гайки верхней опоры.
Откручиваем гайку и выпрессовываем съемником наконечник рулевой тяги.
Выводим из скобы магистраль тормозной системы.
Кернером или маркером помечаем положение верхнего болта крепления стойки к ступице (этот болт регулировочный – им выполняется регулировка установочных углов колес, поэтому важно его пометить, чтобы правильно расположить при сборке подвески).
Скручиваем гайки на крепежных болтах стойки.
Выбиваем болты.
Движением вниз стаскиваем ступицу со стойки.
Выкручиваем три крепежных гайки стойки к кузову (под капотом).
Извлекаем стойку.
Стягиваем пружину стяжками.
Откручиваем гайку амортизаторного штока.
Снимаем опору и пружинную чашку.
Извлекаем пружину, снимаем пыльник и отбойник.
Амортизатор помещен в корпус стойки. Большинство автолюбителей предпочитает заменять его вместе с корпусом в сборе. На новый элемент устанавливается отбойник с пыльником, пружина и фиксируется верхней опорой. После этого стойка устанавливается на место.
Но на ВАЗ-2110 можно заменить сам амортизатор (его часто называют картриджем, патроном, вставкой). В этом случае необходимо далее разбирать стойку и для этого:
- Молотком с зубилом сбиваем опорную шайбу с корпуса.
- Специальным ключом выкручиваем фиксирующую гайку, которая установлена в корпусе под шайбой (если ключа нет, можно аккуратно ее выкрутить тем же молотком с зубилом).
- Извлекаем изношенный картридж.
- Устанавливаем новый элемент.
- Фиксируем патрон гайкой и набиваем опорную шайбу.
- Ставим на стойку снятые элементы (пружину, опору и т. д.).
- Устанавливаем стойку на авто.
Перед сборкой стойки новый амортизатор обязательно прокачиваем
В процессе установки важно правильно установить регулировочный болт (по меткам) и проконтролировать затяжку болтовых соединений. После сборки аналогичную операцию проводим с другой стороны
Видео — Как поменять амортизаторы
Съемник пружин
При демонтаже передних амортизаторов однорычажных подвесок типа «Мак-Ферсон» необходимо отсоединить стойку от поворотного кулака (не забудьте промаркировать положение болтов, чтобы сильно не сбить развал колес) и рулевой тяги. Если открутить болты крепления кулака к стойке открутить не получается, снимите рабочие тормозные цилиндры и подвесьте их на проволоке к кузову. Открутите гайку крепления ШРУС и шаровую опору, после чего потяните стойку на себя, чтобы вал вышел из нее. Установите подпорку под кулак, чтобы не уронить стойку на пол, затем открутите . Положите ее на стол и с помощью специальных съемников (их продают в автомагазинах) снимите пружину. Открутите гайку крепления верхней опоры к амортизатору и снимите ее.
