Реле-регулятор напряжения ВАЗ 2106 – устанавливаем новое устройство

Возможные неисправности генератора, их причины и методы устранения ВАЗ 2101

ПРИЧИНА	МЕТОД УСТРАНЕНИЯ
Контрольная лампа горит или периодически загорается при движении автомобиля
Проскальзывание ремня привода генератора	Отрегулируйте натяжение ремня
Обрыв в соединении между штекером «85» реле контрольной лампы заряда и центром звезды генератора	Проверьте и восстановите соединение
Разрегулировано или повреждено реле контрольной лампы заряда	Проверьте реле, отрегулируйте его или замените
Обрыв в цепи питания обмотки возбуждения	Восстановите соединение
Разрегулирован или поврежден регулятор напряжения	Зачистите контакты, отрегулируйте или замените регулятор
Износ или зависание щеток генератора; окисление контактных колец	Замените щеткодержатель со щетками; протрите кольца тряпкой, смоченной в бензине
Обрыв или короткое замыкание на массу выводов обмотки возбуждения генератора	Присоедините выводы обмотки к контактным кольцам или замените ротор
Короткое замыкание одного или нескольких «положительных» вентилей генератора	Замените выпрямительный блок генератора
Обрыв в одном или нескольких вентилях генератора	Замените выпрямительный блок генератора
Обрыв в соединении между штекерами «86» и «87» реле контрольной лампы заряда	Восстановите соединение
Обрыв или межвитковое замыкание в обмотке статора	Замените статор генератора
Контрольная лампа не загорается при включении зажигания
Перегорела нить накала	Замените лампу
Разрегулировано или повреждено реле контрольной лампы заряда	Зачистите контакты, отрегулируйте или замените реле
Обрыв в соединении между штекером «87» реле контрольной лампы заряда и штекером «I» блока предохранителей	Восстановите соединение
Короткое замыкание одного или нескольких «отрицательных» вентилей генератора	Замените выпрямительный блок генератора
Замыкание обмотки статора на массу	Замените статор
Генератор работает, аккумуляторная батарея заряжается слабо
Слабое натяжение ремня; проскальзывание при большой частоте вращения и при работе генератора под нагрузкой	Отрегулируйте натяжение ремня
Ослаблено крепление наконечников проводов на генераторе и аккумуляторной батарее; окислены выводы аккумуляторной батареи; повреждены провода	Очистите выводы батареи от окислов, затяните зажимы, замените поврежденные провода
Неисправна аккумуляторная батарея	Замените батарею
Разрегулирован или поврежден регулятор напряжения	Зачистите контакты, отрегулируйте или замените регулятор напряжения
Аккумуляторная батарея перезаряжается
Плохой контакт между массой и корпусом регулятора напряжения	Восстановите контакт
Разрегулирован или поврежден регулятор напряжения	Отрегулируйте или замените регулятор напряжения
Неисправна аккумуляторная батарея	Замените батарею
Повышенная шумность генератора
Ослаблена гайка шкива генератора	Подтяните гайку
Погнуты лопасти вентилятора	Отрихтуйте вентилятор или замените
Повреждены подшипники генератора	Замените подшипники
Межвитковое замыкание или замыкание на массу обмотки статора (вой генератора)	Замените статор
Короткое замыкание в одном из вентилей генератора	Замените выпрямительный блок
Скрип щеток	Протрите щетки и контактные кольца хлопчатобумажной салфеткой, смоченной в бензине

Видео про «Возможные неисправности генератора, их причины и методы устранения» для ВАЗ 2101

Генератор не даёт зарядки, как найти и устранить неисправность.

Причина отсутствия заряда АКБ на ВАЗ 2101 . Как найти

https://youtube.com/watch?v=EGoltTS4LuM

Признаки неисправности генератора автомобиля или быстрая проверка генератора

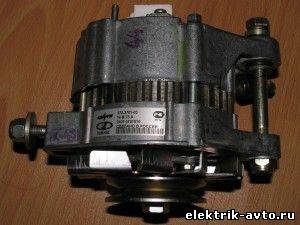

Тюнинг «классического» ряда ВАЗ 2101 – ВАЗ 2106 –замена штатного генератора

Варианты замены Г-221

Время не стоит на месте, и подобрать на ВАЗ 2101 – 2106 достаточно мощный новый источник энергии не так уж и сложно.

Первым простым и доступным способом решения данной проблемы является установка генератора от ВАЗ 2105, который способен выдавать максимальный ток достигающий 55А. В общем-то, это не так уж много, однако для обеспечения питанием небольшого количества дополнительного оборудования таких показателей может вполне хватить. При установке такого генератора не понадобиться выполнять каких-либо работ по переделке крепления. Определенные изменения придется внести лишь в вариант подключения генератора к бортовой электросети. Такая необходимость связана с различным размещением реле регулятора (на «пятерочном» генераторе он совмещен со щеточным узлом, а на Г-221 вынесен отдельно).

Вполне подойдет для данной роли и генератор от ВАЗ 2108 или ВАЗ 2109, который также выдает 55А и способен с успехом обеспечить некоторое количество дополнительных устройств.

В качестве третьего варианта можно предложить замену стандартного генератора ВАЗ 2101 -2106 на генератор от ВАЗ 21074 с номенклатурой 372.3701-03. Данный источник электроэнергии способен выдать до 73А и таких показателей мощности должно хватить для реализации практически любых тюнинговых фантазий. Как и в предыдущих вариантах, установка генератора своими руками не требует особых усилий и специальных навыков.

Еще больший запас по мощности дает установка генератора взятого от инжекторной Нивы. Данный агрегат выдает уже 80А, что позволяет обеспечить работу большого количества различных устройств даже при холостых оборотах двигателя.

Наконец крайним пятым вариантом замены генератора Г-221 является установка современного агрегата от ВАЗ 2110, способного сгенерировать 105 – 110А (в зависимости от модификации).

Что касается практической реализации такой замены генератора на ВАЗ 2101-2106, то в качестве примера рассмотрим установку генератора от ВАЗ 21074, а точнее наиболее его удачную модификации — модели 2107-3701010, на которую, к тому же, достаточно просто найти запасные детали. Сразу оговоримся – штатный реле-регулятор К1216ЕН1 далек от совершенства (в частности в нем очень неудачно реализована термокомпенсация) поэтому его рекомендуется заменить на что-нибудь более надежное, например, на регулятор 67.3702-01, имеющий полезные сезонные настройки.

Опять-таки, что качается физической установки — используются стандартные крепления, а вот электрические подключения заслуживают более подробного упоминания, хотя в их выполнении особых проблем не имеется и данная процедура выполняется в следующей последовательности:

• В первую очередь отключаем и изолируем провода, идущие от штатного реле-регулятора (традиционно оно находится на левом крыле в районе бачков тормозов и сцепления).
• Далее выполняем подключения нового генератора при этом, практически все, соответствует прежней схеме: провода с кольцевой схемой, бросаем традиционно на болт. Серый провод никуда не подключаем, а просто изолируем, желтый провод подключаем к клемме.

Выполнив указанные несложные операции можно надолго забыть обо всех прошлых проблемах, связанных с нехваткой мощности энергосистемы вашего автомобиля.

Основные неисправности и способы их устранения

Проверить генератор ВАЗ 2105 инжектор на исправность можно на машине, не снимая с двигателя. Неполадки можно выявить с помощью диагностики, воспользовавшись схемой, а затем устранить их (автор видео — Автоэлектрика ВЧ).

Мотор работает, а стрелка вольтметра не покидает красную зону

Стрелка вольтметра в белой зоне, но напряжение в сети ниже 13,6В, нет зарядки АКБ

Указатель вольтметра стремится в желтую зону, перезаряд АКБ, напряжение в сети превышает 14,7В

Включается зажигание, стрелка вольтметра не движется

Повышенные шумы при работе генераторного агрегата

Неисправность	Способ устранения
Обрыв или плохое натяжение ремня.	Отрегулировать натяжение или заменить ремень.
Неисправен регулятор напряжения.	Замена новым.
Залипание, износ щеток.	Замена щеточного узла, устранение залипания.
Нарушения в питающей цепи обмотки возбуждения.	Восстановление цепи.
Замыкание между витками, обрыв в статорной обмотке.	Замена статора.
Недостаточное натяжение ремня.	Подтянуть ремень.
Включено много потребителей, требующих большое количество электроэнергии.	Ограничить количество потребителей.
Окислены или слабо закреплены клеммы АКБ и наконечники проводов на выводах генераторного узла.	Очистить от окислений, подтянуть контакты.
Поломан регулятор напряжения.	Замена.
Плохие контакты.	Зачистить и подтянуть крепления.
Перегорел предохранитель.	Установить новый элемент.
Нарушение целостности цепи питания приборной панели.	Восстановление цепи.
Пришли в негодность подшипники.	Заменить детали.
Замыкание между витков в статорной обмотке (вой).	Замена статора.
Скрипят щетки.	Протереть контактные кольца и щетки.
Слабое крепление шкива.	Подтянуть крепежные гайки.

Назначение реле-регулятора напряжения на ВАЗ 2106

Как известно, система электроснабжения ВАЗ 2106 состоит из двух важнейших элементов: аккумулятора и генератора переменного тока. В генератор вмонтирован диодный мост, который автомобилисты по старинке называют выпрямительным блоком. Его задача — преобразовывать переменный ток в постоянный. А для того чтобы напряжение этого тока было стабильным, не зависело от скорости вращения генератора и сильно не «плавало», применяется устройство, называемое реле-регулятором напряжения генератора.

Внутренний регулятор напряжения ВАЗ 2106 отличается надёжностью и компактностью

Этот прибор обеспечивает постоянное напряжение во всей бортовой сети ВАЗ 2106. Если реле-регулятора не будет, напряжение будет скачкообразно отклоняться от среднего значения в 12 вольт, причём «плавать» оно может в очень широком диапазоне — от 9 до 32 вольт. А поскольку все потребители энергии на борту ВАЗ 2106 рассчитаны на работу под напряжением в 12 вольт, то без должного регулирования питающего напряжения они просто перегорят.

Конструкция реле-регулятора

На самых первых ВАЗ 2106 устанавливались контактные регуляторы. Увидеть такое устройство сегодня практически невозможно, поскольку оно безнадёжно устарело, а ему на смену пришёл регулятор электронный. Но для знакомства с этим устройством нам придётся рассмотреть именно контактный внешний регулятор, так как на его примере конструкция раскрывается наиболее полно.

Первые внешние регуляторы ВАЗ 2106 были полупроводниковыми и выполнялись на единой плате

Итак, основным элементом такого регулятора является обмотка из латунной проволоки (примерно 1200 витков) с медным сердечником внутри. Сопротивление у этой обмотки постоянное, и составляет 16 Ом. Кроме того, в конструкции регулятора имеется система вольфрамовых контактов, регулировочная пластинка и магнитный шунт. А ещё есть система резисторов, способ соединения которых может меняться в зависимости от требуемого напряжения. Наибольшее сопротивление, которое могут выдать эти резисторы, составляет 75 Ом. Вся эта система находится в прямоугольном корпусе из текстолита с выведенными наружу контактными площадками для подключения проводки.

Принцип работы реле-регулятора

Когда водитель запускает мотор ВАЗ 2106, вращаться начинает не только коленвал в двигателе, но и ротор в генераторе. Если скорость вращения ротора и коленвала не превышает отметку в 2 тыс. оборотов в минуту, то напряжение на выходах генератора не превышает 13 вольт. Регулятор при таком напряжении не включается, а ток идёт прямо на обмотку возбуждения. Но если скорость вращения коленвала и ротора возрастает, регулятор автоматически включается.

Реле-регулятор подключается к щёткам генератора и к замку зажигания

Обмотка, которая подключена к щёткам генератора, мгновенно реагирует на повышение оборотов коленвала и намагничивается. Сердечник, находящийся в ней, втягивается внутрь, после чего происходит размыкание контактов на одних внутренних резисторах, и замыкание контактов на других. К примеру, когда двигатель работает на малых оборотах, в регуляторе задействован лишь один резистор. При выходе двигателя на максимальные обороты включается уже три резистора, а напряжение на обмотке возбуждения резко падает.

Советы и рекомендации

Частым виновником неисправной работы реле регулятора может быть окисление его клемм. Такое окисление приводит к значительной потере напряжения. В таком случае необходимо провести тщательную очистку контактов и произвести повторную проверку. Показатель напряжения на контактах должен быть аналогичен тем показателям, которые выдает сама АКБ, то есть не должно быть заметных потерь. Пониженное напряжение на контактах указывает на то, что их следует зачистить, а сам регулятор зачастую оказывается в рабочем состоянии. После очистки клеммы можно дополнительно обработать специальными химическими средствами, которые препятствуют дальнейшему окислению.

Напоследок хотелось бы добавить, что стоимость реле регулятора не высокая. Одним из верных путей будет его замена на новый элемент при обнаружении сбоев в его работе. Более того, интегральные реле регуляторы являются деталью в монолитном корпусе, который не подлежит разборке для проведения ремонта. Экономия на данном устройстве себя не оправдывает, так как быстрый выход из строя батареи или существенное снижение ресурса аккумулятора повлечет более серьезные расходы при необходимости замены АКБ.

Регулятор напряжения ВАЗ 2106 и его замена

• электромагнитный РР-380 устанавливался на первые экземпляры автомобилей, но он на данный момент считается устаревшим;
• бесконтактного типа с обозначением 121.3702. Это новый регулятор напряжения, не требующий настройки и регулировки, применялся в последние годы выпуска автомобиля ВАЗ 2106.

У реле-регуляторов только схема различная, принцип действия во многом похож, а подключение идентичное. Для замены регулятора старого образца на новый достаточно просто подключить провода к соответствующим штекерам. Но перед заменой потребуется проверка работоспособности реле-регулятора.

Виды реле-регуляторов ВАЗ

В последние годы устанавливался реле регулятор с обозначением 121.3702, который работал в симбиозе с генератором переменного тока Г-221. Но такое совершенное устройство, которое не нуждается ни в регулировках, ни в дополнительном обслуживании, применять начали с 90-х годов. Изначально автомобили шли с конвейера с вибрационным регулятором РР-380. Вот он-то нуждался и в регулировках, и в настройках, и даже в обслуживании. При работе с регулятором РР-380 нужно придерживаться простых правил.

1. 1. Ни в коем случае не перепутайте провода с обозначением «67» и «15». Если это произойдет, то реле-регулятор не будет функционировать, его контакты, расположенные сверху, будут накоротко замкнуты. Итог — резкое возрастание напряжения на выходной клемме генератора, закипание АКБ, выход из строя всех потребителей электроэнергии и самого регулятора напряжения ВАЗ 2106.
   2. В цепь штекера «67» не разрешается подключать конденсаторы для противодействия радиопомехам. Контакты в итоге работают неправильно, вследствие этого происходит их разрушение.
   3. В цепь обмотки возбуждения запрещено включать каких-либо потребителей электрической энергии. В противном случае выходное напряжение возрастает в несколько раз.

1. Штекеры под номерами «67» и «15» нельзя замыкать между собой, так как выходное напряжение значительно возрастает и вероятность выхода из строя полупроводникового выпрямителя очень высокая.
2. Снимать с регулятора крышку не рекомендуется, потому что в него может попасть пыль и влага, контакты начнут подгорать, загрязняться, что приведет к неправильной работе механизма. Запрещена установка прокладок, изготовленных из подручных материалов.
3. Не ударяйте по корпусу регулятора, держите его в чистом виде.
4. Электрические соединения массы автомобиля ВАЗ 2106 и корпуса прибора должны быть надежными, сопротивление минимальным. Если соединение слабое, то вероятность повышения напряжения весьма высокая.

Проверка и замена регулятора

Перед началом диагностики состояния регулятора напряжения рекомендуется зарядить аккумуляторную батарею. Для этого снимите ее и, выкрутив заглушки всех отсеков, дайте зарядиться от сети в течение нескольких часов. Контролируйте уровень зарядки по индикатору на зарядном устройстве.

После этого установите заряженную аккумуляторную батарею на автомобиль ВАЗ 2106 и заведите двигатель. При помощи ручки подсоса установите частоту вращения коленчатого вала двигателя в интервале 2500-3000 оборотов в минуту. Все потребители электрической энергии должны быть отключены, не допускается даже работа светодиодных ходовых огней.

При помощи вольтметра с широкой шкалой (можно использовать и с цифровым индикатором) проведите замер напряжения на клеммах аккумуляторной батареи. Значение напряжения должно составлять примерно 14,2 В. Допускается отклонение в большую или меньшую сторону, но не более чем на 0,1 В. Если отклонение существенное, то реле-регулятор подлежит немедленно полной замене. Не забудьте только непосредственно перед началом диагностики убедиться в следующем:

• ремень генератора имеет нормальное натяжение;
• корпус регулятора ВАЗ 2106 имеет надежный контакт с кузовом автомобиля.

Если есть недочеты, то их необходимо устранить, отрегулировав натяжение ремня или затянув все гайки, которые крепят реле регулятор к кузову. Чтобы заменить регулятор напряжения ВАЗ, потребуется выполнить следующие действия:

• со шпилек выкрутить 2 гайки;
• пометить маркером все провода, чтобы после не спутать их;
• отключить от регулятора напряжения провода;
• снять старый регулятор, а на его место установить новый;
• произвести подключение проводов согласно схеме;
• затянуть гайки.

Поломки и ремонт

Если вы подозреваете, что генератор на ВАЗ 2101 не работает, проверьте это самостоятельно. Делается это так.

1. Запустите двигатель.
2. Откройте капот.
3. Вытяните ручку регулировки воздушной заслонки, доведя обороты двигателя до 1200–1300 в минуту.
4. Снимите плюсовую клемму с аккумуляторной батареи. Если двигатель заглох — агрегат неисправен.

То, что двигатель глохнет, свидетельствует, что он работает только от аккумулятора. Если вы заметили неисправность сразу после того как она возникла, и аккумулятор у вас свежезаряженный, можете проехать десяток—другой километров, пока аккумулятор не потерял мощность. Это позволит вам добраться до своего гаража или до ближайшего сервисного центра. Но не пытайтесь уехать далеко. Вы можете встать посреди дороги, и придётся проситься на буксир или вызывать эвакуатор.

Самая распространённая причина отказа генератора ВАЗ 2101 — слабое натяжение ремня, приводящего его ротор во вращение. Нормальным считается натяжение ремня, при котором прогиб в середине плеча между шкивом коленвала и шкивом водяного насоса при лёгком нажатии составляет 10–12 мм. Этот параметр вы без труда проверите самостоятельно. Изменяется он при неработающем двигателе с приложением небольшого усилия монтажной лопаткой. Мало кто меряет линейкой такой прогиб. Обычно всё бывает ясно на глаз.

Отрегулировать натяжение ремня труднее, чем констатировать отклонение параметра от нормы, но среднему владельцу ВАЗ 2101 вполне по силам. Имейте в виду, что перетягивать ремень не стоит. Это может привести к выходу из строя подшипников, в которых вращаются валы генератора и водяного насоса ВАЗ 2101.

Порядок производства работ таков.

1. Обесточьте электросистему автомобиля. Снимите минусовую клемму с аккумуляторной батареи.
2. Рожковым ключом ослабьте гайку крепления к регулировочной планке.
3. Используя монтажную лопатку в качестве рычага, отклоните агрегат в сторону от двигателя.
4. Добейтесь нормативного прогиба в середине плеча ремня между водяным насосом и коленвалом.
5. Зафиксируйте генератор. Закрутите гайку на регулировочной планке.

Нередко агрегат выходит из строя из-за чрезмерного износа щёток. Через них на якорь поступает напряжение возбуждения, то есть рабочая поверхность щётки постоянно трётся о контактную поверхность вала ротора и изнашивается. Изношенные щётки подлежат замене. Такую операцию любой автолюбитель может выполнить своими руками.

Процедура не требует снятия агрегата:

• обесточьте электросистему автомобиля; снимите клемму с минусового контакта аккумулятора;
• открутите винты крепления щёткодержателя; отсоедините его от устройства;
• убедитесь в том, что длина рабочей части щёток не превышает 12 мм;
• замените изношенные щётки;
• верните щёткодержатель на место.

Как проверить реле регулятор ВАЗ?

Дата: 22.09.2015 //

Реле регулятор отечественного автомобиля штука капризная, при выходе из строя оно способно перезаряжать или наоборот, недодавать зарядки вашему аккумулятору. Эта запчасть контролирует напряжение бортовой сети с помощью изменения тока обмотки возбуждения генератора. Если есть подозрения на неисправность генератора, прежде всего, необходимо определить работоспособность реле-регулятора, возможно дело будет в нем. Сегодня мы коротка расскажем, как проверить реле регулятор ВАЗ!

Для более наглядного теста, для проверки взято заведомо неисправное реле регулятор от ВАЗ 2101. Поддерживать рабочее напряжение такое реле должно в пределах 14-14,4 В.

Как проверить реле регулятор ВАЗ?

Для начала необходимо подключить реле регулятор согласно схеме к регулируемому источнику питания. Контрольная лампочка не должна быть слишком мощной, это может вызвать выход реле из строя. В нашем случае контрольной лампочкой станет светодиодная лента.

Затем, постепенно добавляя напряжение, необходимо добиться момента срабатывания реле. В этот момент контрольная лампочка погаснет, это и будет необходимая контрольная точка.

Напряжение: 10.1 В. Контрольная лампочка горит, все в пределах нормы.

Напряжение: 12.1 В. Контрольная лампочка горит, все в пределах нормы.

Напряжение: 14.4 В. Контрольная лампочка все еще горит, а должна уже по идее потухнуть. Будем искать дальше точку срабатывания реле.

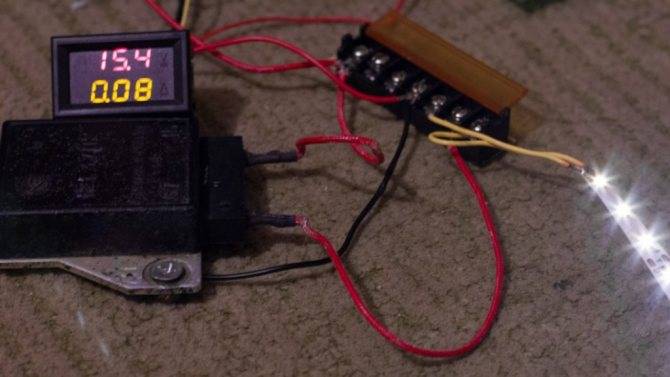

Напряжение: 15.4 В. Контрольная лампочка продолжает гореть.

Напряжение 17.1 В. Контрольная лампочка горит, но уже очень тускло.

Напряжение 17.3 В. Контрольная лампочка, наконец, потухла.

Как видно из теста это реле сильно завышает рабочее напряжение, его лучше сразу заменить. Нормальный же режим работы реле находиться в пределах 14-14,4 В.

Для тех кому интересно, как можно произвести ремонт реле генератора своими руками, можно ознакомиться с данными материалами.

Тесты исправного реле регулятора после ремонта

Напряжение 13,05В. Контролька светит ярко. Все ок.

Напряжение 14,15В. Контролька почти потухла. Реле уже начинает сильно ограничивать ток.

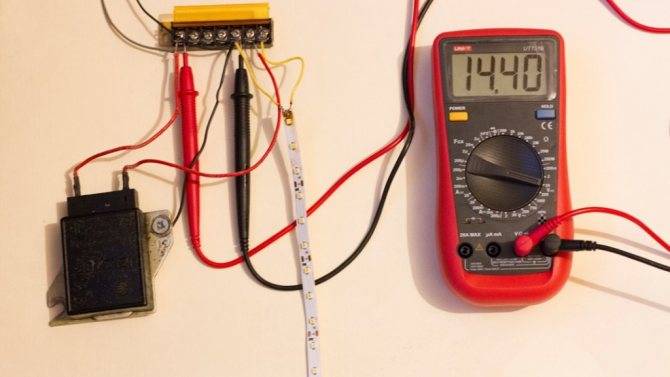

Напряжение 14,4В. Контролька совсем потухла.

Как видно, данный тест показал, что это реле после ремонта отлично работает, а режим его работы полностью входит в диапазон 14 – 14,4 В.

Диагностика

Для проверки установленного реле достаточно просто замерять напряжение на клеммах АКБ, и станет понятно, в каком оно состоянии. Чтобы проверить снятое , которое вызывает подозрения, способ проверки несколько другой, но в любом случае это поможет выявить:

1. Отсутствие или плохой контакт в выводах щеткодержателя.
2. Обрывы щеточных проводников.
3. Неисправность самого реле.

К щеткам регулятора просто подключается мультиметр или контрольная лампа на 12 вольт, мощность которой не превышает 2 Вт. Достаточно подать 10-12 В, как лампа должна загореться или мультиметр должен показать соответствующее значение. После этого подается напряжение больше номинального — 16-20 вольт. В этом случае реле должно сработать, а лампа гореть не должна. Если лампа продолжает гореть при повышении напряжения, значит регулятор пробит и не исполняет свои функции. В этом случае он подлежит замене

Также при замене стоит обращать внимание на состояние щеток. Они должны выступать за пределы щеткодержателя не более, чем на 5 мм

Таким образом можно протестировать свой регулятор и спасти аккумулятор от преждевременного износа. Следите за напряжением в сети, и удачных дорог!

https://youtube.com/watch?v=PvW5Qj8opdA

Ремень генератора ВАЗ 2101

В классических моделях ВАЗ генератор приводится во вращение клиновидным ремнём длиной 944 мм. На ВАЗ 2101 можно установить и ремень длиной 930 мм, но другие варианты уже не подойдут.

Ремень генератора ВАЗ 2101 старого образца имеет гладкую поверхность

Ремень генератора располагается в передней части автомобиля и связывает сразу три шкива:

• шкив генератора;
• шкив водяного насоса;
• шкив коленчатого вала.

Как правильно натянуть ремень генератора

При замене ремня генератора крайне важно правильно его натянуть. Любое отклонение от нормы повлияет на работу электроприборов ВАЗ 2101. Для натяжки ремня генератора ВАЗ 2101 используют ломик, лопатку или толстую отвёртку

Для натяжки ремня генератора ВАЗ 2101 используют ломик, лопатку или толстую отвёртку

Поводами для замены ремня генератора являются:

• появление на ремне трещин и следов сильного износа;
• обрыв ремня;
• заводской брак.

Для замены ремня понадобятся:

• монтажная лопатка (или металлический ломик);
• гаечные ключи на 17 и 19.

Работы выполняются в следующем порядке:

1. Установите генератор на место, наполовину закрутив две гайки крепления. Закручивать гайки нужно до тех пор, пока ход корпуса генератора не превысит 2 см.
2. Вставьте монтировку или монтажную лопатку между корпусом генератора и корпусом водяного насоса.
3. Наденьте на шкивы ремень.
4. Не ослабляя давления монтировки, натяните ремень.
5. Закрутите верхнюю гайку крепления генератора.
6. Проверьте степень натяжения ремня. Он не должен быть сильно затянут или, наоборот, провисать.
7. Закрутите нижнюю гайку.

Видео: натяжение ремня генератора ВАЗ 2101

Таким образом, самостоятельно диагностировать неисправность, отремонтировать и заменить генератор ВАЗ 2101 сможет даже неискушённый автолюбитель. Для этого не потребуется никаких специальных навыков или эксклюзивных инструментов. Однако переоценивать свои силы тоже не следует. Нужно помнить, что генератор — это электрический прибор, и в случае ошибки последствия для машины могут быть довольно серьёзными.
