Порядок разборки двигателя автомобиля — инструкция

Порядок разборки двигателя автомобиля — инструкция и пошаговый план, как правильно разобрать двигатель, пошаговый список действий при разборке движка. Разборку двигателя производим следующим образом:

Порядок разборки двигателя автомобиля — инструкция:

1. Снимаем его с автомобиля.

2. Отсоединяем сцепление.

3. Снимаем приводной ремень распределительного вала, натяжной ролик и дистанционную шайбу, расположенную под натяжным роликом.

4. Отсоединяем и снимаем с распределительного вала шкив.

5. Снимаем крышку. Для этого отвертываем три крепительных болта водяного насоса и один болт с гайкой, прикрепляющий заднюю крышку приводного ремня распределительного вала.

6. Отсоединяем водяной насос. Поддеваем его сначала отверткой, которую вставляем между блоком цилиндров и фланцем насосного корпуса, и немного сдвигаем с места.

7. Порядок разборки двигателя автомобиля — теперь с блока цилиндров снимаем головку, масляный картер, прокладку, маслоприемник с отвертыванием их соответствующих болтов крепления

Ослабляя болты крепления маслоприемника и датчика масляного уровня в масляном картере, обращаем внимание на пружинные шайбы, установленные под ними. Для изъятия датчика из блока цилиндров коленвал устанавливаем в противовесное положение, не мешающее его достать

8. Крышку шатуна снимаем с проворачиванием коленвала, при этом снимаемый поршень должен быть в Н.М.Т. (нижняя мертвая точка). Затем откручиваем и снимаем крепительные гайки крышки детали. Иногда крышка не поднимается, в этом случае по ней два-три раза ударяем молотком. Стертый номер цилиндра на крышке переписываем с самого цилиндра и прикрепляем на крышке.

9. Открыв крышку, шатун заталкиваем внутрь цилиндра и вынимаем его вместе с поршнем

Деталь достаем предельно осторожно, при этом не касаемся зеркала внутри цилиндра, избегая его повреждения. Вынутые детали из цилиндра осматриваем, проверяя сохранность номера на шатуне, при необходимости номер наносим заново

При разъединении поршня с шатуном на поршень тоже наносим номер, так детали при сборке цилиндров не перепутаются. Другие цилиндры двигателя снимаем аналогичным образом.

10. Отсоединяем маховик. Порядок разборки двигателя автомобиля — для этого сначала отсоединяем провод на аккумуляторе (от отрицательной клеммы), снимаем сцепление и коробку передач, откручиваем все 6 крепительных болтов маховика, который фиксируем от проворачивания с помощью отвертки, затем с болтов снимаем стопорную пластинку. Для проверки маховик снимаем с фланца коленвала, осматриваем зубья обода маховика. Если они сильно изношены или повреждены, маховик заменяем новым. Проверив зубья, осматриваем поверхности, где маховик прилегает к ведомым дискам сцепления и фланца коленвала. При наличии на поверхностях повреждений или задир маховик меняем на новый или отдаем в мастерские для заточки.

11. Отсоединяем держатель заднего сальника коленвала с прокладкой.

12. С коленчатого вала снимаем шкив. Внимательно следим за сидящей не очень плотно шпонкой в пазу коленвала, которая не должна потеряться, ее вынимаем и откладываем в сторону.

13. Открепляем масляный насос с прокладкой, снимаем у коренных подшипников крышки, откручивая соответствующие болты, и коленчатый вал.

14. Для осмотра крышечных вкладышей коренных подшипников на средней опоре снимаем упорные полукольца коленвала. Вкладыши осматриваем. При обнаружении повреждений или следов износа детали заменяем новыми. Если следы повреждений или износа отсутствуют, то наносим маркировку в соответствии их установке относительно постелей и крышек при сборке.

Капитальный ремонт, что говорит о необходимости капитального ремонта двигателя

О том, что двигатель вашего транспортного средства нуждается в капитальном ремонте, вам могут подсказать детали цилиндров. Это заметно по более сильной потребности автомобиля в масле — расход составляет более одного литра на одну тысячу километров.

Явным признаком расстройства мотора является наличие характерного сизого дыма из выхлопной трубы. Однако, при появлении данных симптомов, не стоит поспешно делать выводы.

К примеру, большой расход масла может свидетельствовать о потере своей эластичности маслосъемных колпачков.

Изучите нашу статью о замене маслосъемных колпачков. 3drive создал полную и максимально понятную инструкцию об этой процедуре.

Из-за высокой температуры (а двигатель во время работы разогревается до очень больших температур) резина из которой изготовлены сальники затвердевает, деталь теряет упругость, становится жесткой и прекращает плотно облегать клапанный штоки. Из-за этого масло попадает внутрь.

Следует выделить кривошипно-шатунный механизм — возможен характерный стук, говорящий о сложном повреждении подшипников, вкладышей коленчатого вала и других составляющих скольжения. Диагностировать стук можно при помощи стетоскопа, а давление в цилиндрах поможет определить манометр. Серьезными признаками для того, что в ближайшее время будет необходим капитальный ремонт мотора, могут послужить такие симптомы — подъем расхода топлива, потеря мощности, усиление шума движка.

Если вы обнаружили у своей машины основное число перечисленных выше признаков, то, скорее всего, вам не избежать «капиталки». Однако для более точной убежденности, требуется капитальный ремонт движка или нет, лучше все же обратиться на специальную станцию технического обслуживания, где проверят степень износа всех элементов мотора. При данной проверке на станциях используют специальные устройства — нутромеры, стрелочные индикаторы, микрометры, измерительные скобы. С помощью этих приборов можно точно определить потребность мотора в ремонте.

Начало сборки

Многих пользователей интернета интересует вопрос о том, как собрать двигатель мотоблока или другой техники, работающей на бензине. Перед тем как приступить к данному виду работ, необходимо очистить все детали мотора от нагара, масляных сгустков, различных отложений и других загрязнений. После этого можно смело приступать к сборке.

Для начала необходимо вставить вкладыши подшипников в постели блока цилиндров. При этом помните, что в двигателях с несколькими цилиндрами средний вкладыш отличается от других, ведь у него нет проточки. Перед монтажом необходимо тщательно смазать трущиеся элементы моторным маслом. После успешной установки вкладышей можно приступать к монтажу коленчатого вала в полукруглые пазы, расположенные на блоке цилиндров.

Далее следует установить упорные полукольца, предварительно смазав их маслом. Затем следует поставить на свое место полукольца. После этого данные запчасти нужно провернуть, чтобы они оказались в таком положении, при котором их конечные части встали заподлицо относительно торца постели двигателя.

Прежде чем узнать, как собрать двигатель мопеда или любой другой техники, оснащенной ДВС, необходимо помнить, что каждый вкладыш крышки коренных подшипников в моторе нужно поставить именно на то место, где они стояли до разборки. До и после установки детали следует облить смазочным материалом.

Далее необходимо установить крышки цилиндров, но перед этим следует нанести масло на резьбу и болты, которые фиксируют вновь установленные элементы двигателя. Прежде чем выяснить, как собрать двигатель самостоятельно, мастеру необходимо запомнить, что болты крышки закручиваются в определенном порядке. Обычно порядок и момент затяжки крепежных элементов описан в руководстве по ремонту двигателя.

Как разобрать асинхронный электродвигатель

1. Откручиваем винты и снимаем защитный кожух вентилятора (на рисунке под номером 1).
2. Делаем пометки на асинхронном электродвигателе, как было рассказано выше.
3. Снимаем вентилятор, который держится на одном или двух болтах (2).
4. Откручиваем три, четыре или больше болтов, которые держат переднюю и заднюю крышку (3 и 5).
5. Самым тяжелым является этап по снятию задней крышки у асинхронного мотора, в которой в подшипнике вращается вал. У небольших электродвигателей это просто сделать, подковырнув отверткой между корпусом и крышкой со всех сторон. В электродвигателях средних размеров крышка снимается ударами молотка по ней через металлический стержень, только бить надо по очереди со всех сторон, что бы крышка шла без перекосов. Для облегчения процесса можно нагреть крышку, но только не вал. Только никогда ни бейте по ушам для крепления болтами, иначе сломите их. Крышки более мощных двигателей промышленного применения спрессовываются при помощи винтового съёмника или пресса.

Если есть специальные отверстия под отжимные болты, тогда для снятия крышки необходимо равномерно вворачивать их в отжимные отверстия, не допуская перекоса подшипниковых щитов.

После того, как будет снята задняя крышка, останется достать аккуратно ротор с передней крышкой из статора.

Синхронные электродвигатели переменного или постоянного тока разбираются гораздо легче, при этом не надо ничего выбивать. Главное разобрать корпус в котором он установлен.

Какие запчасти нужны для капитального ремонта двигателя

После проделывания процедуры дефектовки и отсеивания годных к восстановлению и не годных, надо заказать новые детали взамен негодным. Когда уже знаете, какие запчасти нужны, с их заказом и покупкой тянуть не надо, так как новые детали еще надо подготавливать к установке.

Запчасти для капремонта для бензиновых двигателей:

1. Вкладыши (коренные и шатунные).
2. Детали поршневой группы.
3. Пальцы шатунов.
4. Шатунные втулки.
5. Клапана (все, и впускные, и выхлопные).
6. Маслосъемные кольца.
7. Прокладки (полный комплект).
8. Направляющие втулки и седла клапанов.
9. Помпа с ремкомплектом.
10. Фильтр масляный и насос.
11. Другие попутные детали.

Разборка двигателя ВАЗ.

Часть 1.

И так разборка двигателя ВАЗ. Когда подходит время капитального ремонта двигателя, то сразу задумываешся, а как его ремонтировать? Отдать мастерам, но тогда сильно увеличивается бюджет этого мероприятия или заняться ремонтом самому. В предыдущей статье, мы предоставили подробный материал по снятию двигателя и далее возьмёмся за его разбор. Обычно разборка двигателя ВАЗ, происходит по следующим, основным причинам: стук двигателя, износ поршневой группы, повреждение прокладки под головкой цилиндров и многих других неисправностей, при которых нужна разборка двигателя ВАЗ.

В этой статье мы опишем как правильно разобрать двигатель, что бы каждый водитель смог самостоятельно произвести разборку.

В этом деле, нам отлично поможет поворотное устройство к которому закрепляется двигатель для разборки.

Для начала снимем все навесные механизмы и начнём из бензонасоса. Отвёрткой отпускаем хомут и снимаем топливный шланг от бензонасоса. Ключом на тринадцать отворачиваем две гайки крепящие насос и снимаем его с двигателя. Потом поддев слегка отвёрткой, извлекаем промежуточный толкатель бензонасоса.

Отсоединяем броне провода от свечей зажигания, а так-же резиновую трубочку вакуумного регулятора опережения зажигания. Что бы снять распределитель зажигания, надо открутить ключом на тринадцать гайку которая фиксирует его. Снимаем фиксационный кронштейн и извлекаем сам распределитель.

Теперь принимаемся за генератор. С начала отпускаем, а потом и откручиваем гайку натяжителя. Приложив не большое усилие, подвигаем генератор к двигателю и снимаем ремень. Далее откручиваем гайку на нижнем креплении генератора и вынимаем сам болт, генератор останется у вас в руках.

Далее принимаемся за водяной насос (помпа). Отсоединяем все водяные патрубки от карбюратора. Торцевым ключом откручиваем три крепящих болта. После того как сняли крепёжные болты, аккуратно постукивая молотком снимаем помпу. Зачем нужно постукивание? Потому что помпа могла прикипеть к блоку.

Переходим на другую сторону и принимаемся за масляный фильтр. Если масляный фильтр не откручивается руками, тогда вооружившись специальным инструментов откручиваем его. Для дальнейшего использования он уже не пригоден и просто выбрасываем его на мусорку.

Отворачиваем гайку ключом на тринадцать, снимаем крышку сапуна в месте из щупом.

С этой стороны осталось снять только датчики давления масла. Аккуратно что бы не повредить датчики отворачиваем их.

Далее нам нужно снять приводной шкив коленчатого вала. Для того что бы его снять, нужно зафиксировать коленчатый вал. Вставляем болт в отверстие для крепления двигателя к коробке передач и маленькой монтировкой или большой отвёрткой фиксируем коленчатый вал.

Зафиксировав коленчатый вал, откручиваем гайку или храповик смотря какая марка автомобиля. Потом вооружившись баллонным ключом, слегка поддеваем шкив и снимаем его.

Переворачиваем двигатель и принимаемся за снятие маховика. Опять-же зафиксировав маховик отворачиваем шесть болтов которые крепят маховик. Вынимаем болты и снимаем контрольную шайбу. Далее снимаем сам маховик.

Осталось снять жестяную пластину. Ключиком на десять откручиваем два болта и снимаем саму пластину.

Мы сняли все навесные узлы с двигателя и теперь приступим к разборке двигателя ВАЗ. Полную разборку двигателя ВАЗ, мы проведём во второй части.

На главную.

Как снять дизельный мотор

Демонтаж дизельного сердца машины, проводится по аналогии с бензиновым. Различием становится то, что зачастую дизельные силовые агрегаты оснащены турбиной, которую необходимо снимать перед процессом демонтажа топливной системы.

Еще одним различием становится непосредственно система впрыска. Так, вместо инжектора, на дизеле стоит топливный насос высокого давления топлива, который обычно располагается на самом блоке цилиндров. Его снимать не так уж и сложно, но забывать о нем не стоит, поскольку он утяжеляет двигатель.

Многие автомастера рекомендуют демонтировать с силового агрегата выпускные коллектора, которые мешаю в момент, когда мотор достается с подкапотного пространства. Если говорить о дизелях, установленных на грузовых автомобилях, то это делается с целью уменьшения веса изделия.

Что такое капремонт и зачем он нужен

Во время ремонтных работ детали и узлы ДВС доводятся до идеального состояния. После сборки агрегата его состояние и работоспособность должно быть идентичны новому двигателю, только что выпущенному с конвейера. Капиталка необходима, если мотор полностью или частично выработал свой ресурс, появились соответствующие признаки, свидетельствующие об этом. Не обращать внимания на них нельзя. При дальнейшей эксплуатации автомобиля двигатель может полностью выйти из строя и его нельзя будет восстановить. Останется один вариант – приобретение новой детали. Естественно, что приобретение запчастей обходится дороже, чем их починка.

1. Следить за уровнем масла и регулярно менять его.
2. Следить за уровнем охлаждающей жидкости, не допуская перегрева машины.
3. Заливать качественное топливо, рекомендуемое заводом-изготовителем.
4. Разумно эксплуатировать машину, не допуская перегрузки.
5. Ограничить до минимума время работы автомобиля на холостых оборотах.
6. Отказаться от экстремальной езды, требующей повышенных оборотов. Не допускать, чтобы стрелка тахометра заходила в красную зону.

С чего начать

Многие автомобилисты задаются вопросом — с чего начать ремонт бензиновых двигателей? Ответ достаточно прост — необходимо определить признаки: а вообще необходим ли ремонт узла, или проблема кроется в чем-то другом? Для этого придется провести ряд диагностических процедур. Они делятся на 2 типа: электронные и механические.

Электронная диагностика может показать необходим ли ремонт авто в части электроники и есть ли вообще проблемы. Для этого проводится проверка электронного блока управления двигателем, а также состояние всех датчиков и соединений. Если проблемы не выявлено, то не стоит и лезть далее, поскольку можно создать проблему, которую придется решать.

Механическая диагностика потребует много времени, сил и знаний. Для проведения этой операции, в интернете есть инструкция, но в этой статье постараемся объяснить все намного детальнее и понятнее. Если в процессе проведения диагностических операций были обнаружены проблемы, то придется разбирать и проводить ремонт бензиновых двигателей.

Кстати для этого есть руководство по ремонту двигателя, которое выпускает завод изготовитель, как в бумажном, так и в электронном виде. Итак, рассмотрим процесс ремонта машины, а точнее ее силового агрегата более детально.

Последовательность проведения капитального ремонта двигателя

Если самому делать капремонт не приходилось, желательно пригласить опытного человека или специалиста, который разбирается в этом процессе. Процедуру следует производить в сухом освещенном гараже, все мелкие детали сортировать, не сваливая их в одну кучу. При разборке запоминают (или записывают) очередность действий. Процесс состоит из нескольких последовательных этапов.

Демонтажные работы и разборка

На скорость и трудоемкость демонтажа влияет конструкция ДВС, тип и марка автомобиля, разновидность КПП. Размещение мотора на ТС с задним и передним приводом также отличается. Карбюраторные модификации проще, быстрее в разборке, поскольку в их конструкции не предусмотрено множество электронных приспособлений, которые нужно аккуратно отключить и снять, чтобы добраться до агрегата.

Капитальный ремонт, что говорит о необходимости капитального ремонта двигателя

О том, что двигатель вашего транспортного средства нуждается в капитальном ремонте, вам могут подсказать детали цилиндров. Это заметно по более сильной потребности автомобиля в масле — расход составляет более одного литра на одну тысячу километров.

О чем говорит цвет выхлопных газов

Явным признаком расстройства мотора является наличие характерного сизого дыма из выхлопной трубы. Однако, при появлении данных симптомов, не стоит поспешно делать выводы.

Утечка масла

К примеру, большой расход масла может свидетельствовать о потере своей эластичности маслосъемных колпачков.

Изучите нашу статью о замене маслосъемных колпачков. 3drive создал полную и максимально понятную инструкцию об этой процедуре.

Полагаем даже неопытным автомобилистам приблизительно понятно к чему это может привести:

• повышенный расход масла (оно просто сгорает вместе с топливной смесью);
• неэффективность работы двигателя (масло + топливо + воздух не дает ожидаемого от мотора КПД);
• разрушение цилиндропоршневой группы (причем хорошо, если дело решится разрывом колец, зачастую могут прогореть поршни и тогда траты будут в десятки раз превышать профилактические).

Из-за высокой температуры (а двигатель во время работы разогревается до очень больших температур) резина из которой изготовлены сальники затвердевает, деталь теряет упругость, становится жесткой и прекращает плотно облегать клапанный штоки. Из-за этого масло попадает внутрь.

Следует выделить кривошипно-шатунный механизм — возможен характерный стук, говорящий о сложном повреждении подшипников, вкладышей коленчатого вала и других составляющих скольжения. Диагностировать стук можно при помощи стетоскопа, а давление в цилиндрах поможет определить манометр. Серьезными признаками для того, что в ближайшее время будет необходим капитальный ремонт мотора, могут послужить такие симптомы — подъем расхода топлива, потеря мощности, усиление шума движка.

Если вы обнаружили у своей машины основное число перечисленных выше признаков, то, скорее всего, вам не избежать «капиталки». Однако для более точной убежденности, требуется капитальный ремонт движка или нет, лучше все же обратиться на специальную станцию технического обслуживания, где проверят степень износа всех элементов мотора. При данной проверке на станциях используют специальные устройства — нутромеры, стрелочные индикаторы, микрометры, измерительные скобы. С помощью этих приборов можно точно определить потребность мотора в ремонте.

Картер сцепления

Для обеспечения точного совпадения оси коробки передач с осью коленчатого вала отверстие картера сцепления окончательно обрабатывают в сборе с блоком цилиндров, поэтому снимать его с блока без необходимости не следует.

Для снятия картера сцепления нужно выполнить следующие работы:

• снять со стенда при помощи подъемного устройства блок цилиндров с картером сцепления, освободив его от прижимных кронштейнов стенда;
• установить блок на подставки или верстак;
• отвернуть накидным ключом болты крепления картера сцепления к блоку цилиндров и снять картер сцепления в сборе с деталями привода сцепления.

3.4.1 Разборка и сборка двигателя / Audi 100

Головка блока цилиндров, распределительный вал и клапаны

1 – впускной клапан; 2 – выпускной клапан; 3 – головка блока; 4 – втулка направляющая; 5 – маслосъемный колпачок; 6 – шайба опорная пружин клапана; 7 – пружина клапана наружная; 8 – пружина клапана внутренняя; 9 – тарелка пружин клапана; 10 – сухарь;

11 – зубчатое колесо распределительного вала; 12 – болт крепления зубчатого колеса; 13 – сальник; 14 – шпонка; 15 – крышка подшипника; 16 – шайба; 17 – гайка крепления крышки подшипника; 18 – распределительный вал; 19 – гидротолкатель клапана

Порядок затяжки болтов крепления головки блока цилиндров

Двигатель снят с автомобиля

1. Отвернуть гайки и снять верхнюю крышку 2 привода распределительного вала (см. рис. Пятицилиндровый двигатель). 2. Отвернуть двенадцать гаек крепления и снять крышку 11 головки блока, при этом прокладку не снимать. 3. Установить поршень 1-го цилиндра в в.м.т. такта сжатия (оба клапана закрыты). Метка на шкиве коленчатого вала должна совпадать с выступом на корпусе масляного насоса, как показано на рисунке (или с меткой на крышке 3 – см. рис. Пятицилиндровый двигатель). 4. Метка на зубчатом колесе распределительного вала должна быть совмещена с верхней плоскостью прокладки крышки головки блока. Бегунок распределителя зажигания должен быть направлен в сторону контакта 1-го цилиндра. 5. Ослабить болты крепления водяного насоса 22 (см. рис. Пятицилиндровый двигатель), повернуть насос к блоку цилиндров, чтобы ослабить натяжение ремня 1. 6. Снять ремень 1 с зубчатого колеса 5 распределительного вала 7. Отвернуть болт крепления зубчатого колеса 5 и снять колесо с распределительного вала. Вынуть шпонку 7. 8. Отвернуть и снять стойку крепления крышки 2 к головке 6 блока. 9. Вывернуть болт крепления задней крышки 4 к головке блока. 10. Открутить болты крепления головки блока цилиндров, предварительно равномерно отпустив их в порядке, обратном показанному на рисунке Порядок затяжки болтов крепления головки блока цилиндров. 11. Отжать крышку 4, чтобы вывести из-под нее распределительный вал. Снять головку блока цилиндров. 12. Снять прокладку 18 головки блока цилиндров (см. рис. Пятицилиндровый двигатель) 13. Установить головку блока в обратном порядке. При этом заменить прокладку 18 головки блока. Новую прокладку уложить на блок цилиндров надписью “TOP” вверх, не используя герметик. Затянуть болты крепления головки блока в последовательности, показанной на рисунке Порядок затяжки болтов крепления головки блока цилиндров, в три этапа: 1-й этап – 40 Н·м (4,0 кгс·м); 2-й этап – 60 Н·м (6,0 кгс·м); 3-й этап – затянуть далее на пол-оборота (180°). Затянуть болт крепления зубчатого колеса 5 к распределительному валу моментом 80 Н·м (8,0 кгс·м). Отрегулировать натяжение ремня привода распределительного вала (см. подраздел 3.2.2.2).

При необходимости, например для замены и притирки клапанов, очистки камер сгорания от нагара и т.д., головку блока можно снять, не снимая двигатель с автомобиля.Двигатель на автомобиле

1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи. 2. Слить жидкость из системы охлаждения двигателя (см. пп. 1–3 подраздела 4.1). 3. Снять облицовку радиатора и верхний кожух радиатора системы охлаждения (см. пп. 7 подраздела 4.6, пп. 1–2 подраздела 11.2). 4. Снять воздушный фильтр (cм. пп. 1–6 подраздела 6.1.2). 5. Снять ремень генератора (cм. пп. 2–5 подраздела 12.1.3.1). 6. На автомобилях, оборудованных кондиционером, не отсоединяя шланги, снять компрессор и закрепить проволокой сбоку на кузове. 7. На автомобилях с усилителем рулевого управления, не отсоединяя шланги, снять насос усилителя и закрепить проволокой сбоку на кузове. 8. Отсоединить верхний шланг радиатора. 9. Промаркировать все топливные и вакуумные шланги и отсоединить их от головки блока. 10. Снять крышку распределителя зажигания с проводами высокого напряжения и держателем проводов. 11. На моделях с вспрыском топлива ослабить затяжку хомута и отсоединить воздуховод 12 (см. рис. Основные элементы системы впрыска топлива) от корпуса дроссельной заслонки. Отсоединить провода от датчика положения дроссельной заслонки. 12. Отсоединить трос акселератора и, если есть, механизм круиз-контроля. 13. Отсоединить провод «массы» от головки блока. 14. Отсоединить приемную трубу глушителя. 15. Далее порядок снятия головки блока такой же, как на двигателе, снятом с автомобиля (см. пп. 1–12 подраздела 3.2.2). 16. Установить головку блока в обратном порядке(см. пп. 13 подраздела 3.2.2).

Газораспределительный механизм

Состоит из:

— распределительного вала;

— впускных и выпускных клапанов.

Распределительный вал

Как правило (в современных автомобилях) расположен в верхней части головки цилиндров.

Неотъемлемой частью распредвала являются его кулачки. Их ровно столько, сколько впускных и выпускных клапанов. Эти кулачки надавливая на рычаг толкателя клапана, открывают его, а «сбегая» с рычага, клапан закрывается от действия возвратной пружины.

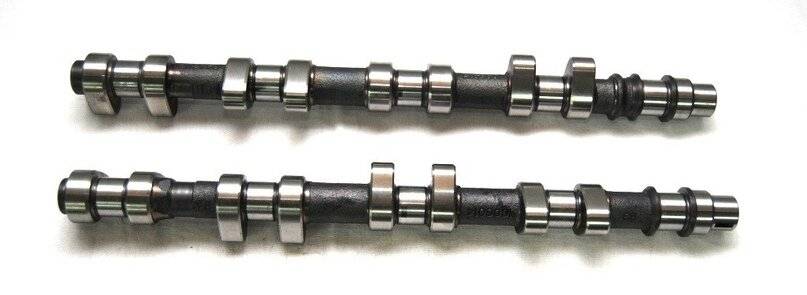

распредвалы

Клапана

Клапан состоит из плоской шляпки (головки) и стержня. Причем, диаметр головки впускного клапана делают несколько больше, чем диаметр головки выпускного клапана (это делается для лучшего наполнения топливом цилиндров).
