Расширительный бачок ВАЗ 2110 и 2114 – замена или ремонт?

Замена расширительного бачка на ВАЗ 2114 своими руками

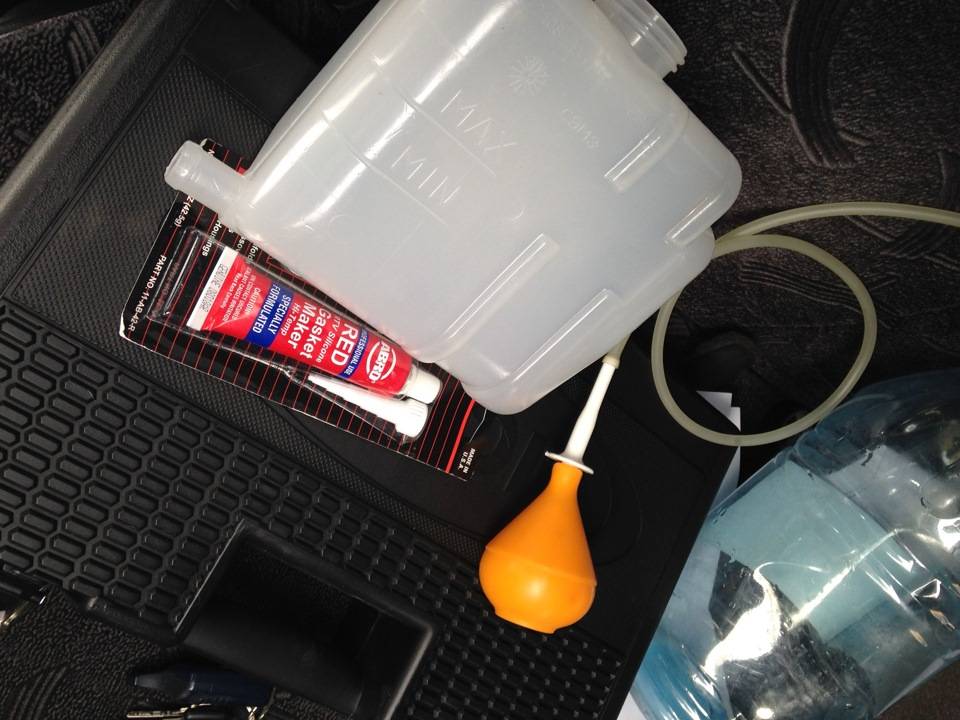

Первым делом необходимо подготовить бачок к установке. Для этого берем напильник, наждачку, короче что у кого есть и начинаем снимать заусенцы из-за которых шланг плохо прилегает. В итоге у вас должна получиться ровная гладкая поверхность.

Дальше необходимо снять адсорбер (в нем собираются пары топлива), для этого используем ключ на «10», с его помощью открутите две гайки. Открутите и положите в сторонку чтобы не мешал.

Теперь имеем вот такой вид. По всем правилам дальше необходимо сливать ОЖ, однако я, как всегда, начал искать способ упростить задачу и обойтись без этого пункта. Я решил, что вряд ли завоздушу систему, если все буду делать правильно и не буду опускать патрубок.

Короче, дальше я открутил старый и установил на новый бачок шланг для отвода испарения.

После необходимо приподнять бачок и, удерживая патрубок от термостата, достал из него выход бачка и отложил в сторону.

Проверьте целостность патрубков, возможно их также необходимо заменить. Подключите их к новому бачку и аккуратно затяните хомуты.

Теперь осталось долить антифриз по уровню и прикрутить адсорбер.

После завершения проверьте все стыки и соединения на предмет подтеканий. Заведите мотор и снова проверьте уровень антифриза, в случае необходимости долейте до отметки «MAX».

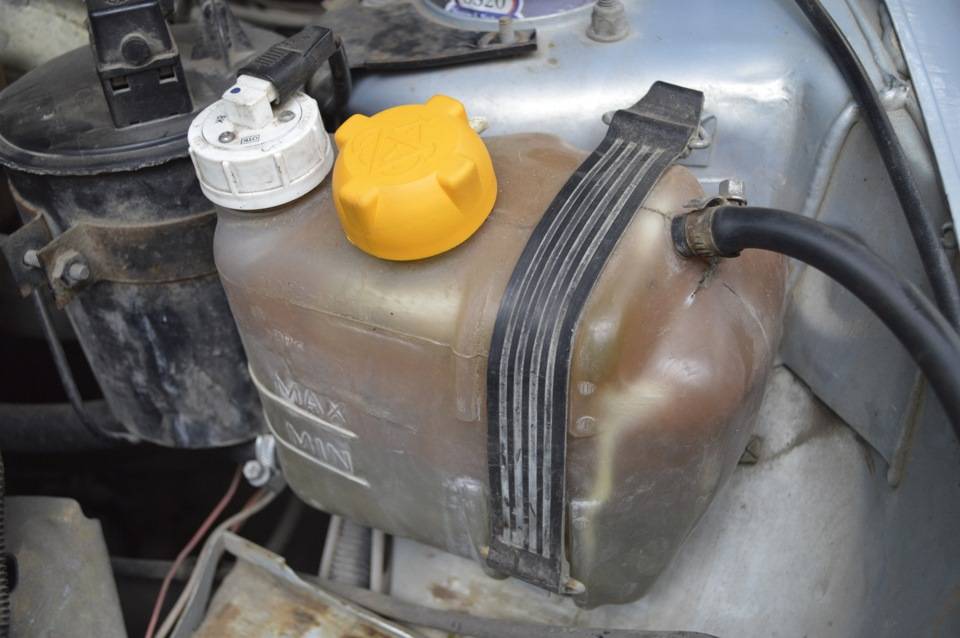

Фотография расширительного бачка на ВАЗ 2114

С течением времени и этот агрегат нуждается в замене. Потому сегодня мы подробнее поговорим о расширительном бачке, его характерных неисправностях и способе замены.

А точнее, как он выглядит. Расширительный бачок представляет собой емкость, выполненную из пластика. Внутрь нее заливается жидкость, которая принимает участие в охлаждении мотора.

Помимо шлангов, которые соединены в контур, конструкция бачка также включает в себя поплавочный датчик. С его помощью информация о температуре этой жидкости передается на панель приборов автомобиля внутри салона.

Располагается этот агрегат под капотом, со стороны водителя. Вы без проблем найдете его прямо за стаканом стойки. Подобное размещение практичным назвать нельзя, поскольку со всех сторон бачка находится металл. Следовательно, металл не позволяет пластику должным образом расширяться, если крышка бачка неправильно сработает.

Доработка новой детали – что делать, если она не функционирует?

Когда выясняется, что крышка упорно не хочет сбрасывать избыточное давление и/или не способна восстановить потери воздуха в СОД, ее можно доработать. Больше всего, почему-то, нареканий со стороны владельцев ВАЗ, модели 2109 в том числе, покупающих новые пробки. Понятное дело, что причина неправильной работы клапанов крышки кроется в слишком большой жесткости их пружин.

Чтобы выполнить доработку крышки, например, для ВАЗ 2109, ее сначала надо разобрать. Делать это надо аккуратно, используя плоскогубцы и тонкую отвертку с плоским жалом. Надо постараться запомнить, где что стояло, чтобы пружинки не улетели бог знает куда. После того, как крышку для бачка ВАЗ 2109 удалось разобрать, наступает время кусачек. Ими надо укоротить пружинки: большую, для предохранительного клапана, как правило, на 1 виток, а маленькую – на 2.

Укорачивание пружинки пробки

Для второй длина удаляемого отрезка не критична – лишь бы она вообще подпирала вакуумный клапан при его закрытии и не оказывала сопротивление давлению наружного воздуха в 0,03–0,1 кгс/см 2 . С большой пружинкой сложнее – как бы не переборщить. Надо смотреть по ее жесткости и тому давлению, при котором предохранительный клапан открылся при проверке крышки бачка ВАЗ 2109. После укорачивания пружинок крышку собираем в обратной последовательности. Перед эксплуатацией желательно еще раз проверить, как она работает.

Этот узел представляет собой емкость из пластика, оборудованную крышкой, встроенным датчиком уровня охлаждающей жидкости, клапаном для сброса давления в системеи местами для подсоединения патрубков и шлангов. Система охлаждения любого автомобиля имеет в своем составе расширительный бачок.

Как и прочие механизмы, бачок, при выходе из строя, нуждается в ремонте или замене. Замена расширительного бачка на новый образец производится при поломке клапанов или нарушении герметичности корпуса.

Замена охлаждающей жидкости

Согласно рекомендации завода-изготовителя охлаждающую жидкость следует заменять через два года эксплуатации или же через 60 тыс. км пробега, в зависимости от того, что наступит раньше. Кроме того, если охлаждающая жидкость изменила цвет на рыжеватый, немедленно замените ее, так как такое изменение говорит о том, что выработались ингибирующие присадки и жидкость стала агрессивной по отношению к деталям системы охлаждения.

Вам потребуются: ключ «на 13», охлаждающая жидкость, чистая тряпка, емкость для сливаемой охлаждающей жидкости вместимостью не менее 10 л.

       ПРЕДУПРЕЖДЕНИЯ

Применяйте охлаждающие жидкости, рекомендованные заводом-изготовителем (см. прил. 3).

Заменяйте охлаждающую жидкость только на холодном двигателе.

Охлаждающая жидкость токсична, поэтому будьте осторожны при работе с ней.

При пуске двигателя пробка расширительного бачка должна быть закрыта.

Заворачивайте пробку расширительного бачка плотно. Расширительный бачок при работающем двигателе находится под давлением, и поэтому при слабо завернутой пробке из-под нее может потечь охлаждающая жидкость.

1. Установите автомобиль на ровную горизонтальную площадку. Если площадка имеет уклон, поставьте автомобиль так, чтобы его передняя часть была выше задней.

2. Снимите защиту масляного картера и брызговик двигателя (см. «Снятие и установка защиты масляного картера и брызговика двигателя»).

       ПРИМЕЧАНИЕ

Защиту картера и брызговик можно не снимать, однако в этом случае придется использовать какое-либо приспособление для сбора сливаемой жидкости, иначе она будет неизбежно разлита по площадке под автомобилем.

3. Откройте кран отопителя, повернув рукоятку управления краном по часовой стрелке до упора.

4. Подставьте емкость под пробку сливного отверстия радиатора системы охлаждения и отверните пробку.

ПРЕДУПРЕЖДЕНИЕ

Тосол смертельно ядовит для всего живого. Поэтому, чтобы не загрязнять окружающую среду, сливайте его из радиатора через воронку (например, изготовленную из пластиковой бутылки для газированной воды).

5. Снимите пробку расширительного бачка системы охлаждения, повернув ее против часовой стрелки.

6. Выверните пробку из сливного отверстия на блоке цилиндров и слейте остатки охлаждающей жидкости из каналов блока цилиндров, предварительно подставив под нее емкость. Заверните пробку.

7. Заполните систему охлаждения двигателя, заливая охлаждающую жидкость в расширительный бачок до тех пор, пока ее уровень не установится у метки «MAX» на стенке бачка. Заверните пробку расширительного бачка. Пустите двигатель и дайте ему прогреться до рабочей температуры (до включения вентиляторов). После этого остановите двигатель, проверьте уровень охлаждающей жидкости и при необходимости долейте до метки «MAX».

       ПРИМЕЧАНИЕ

При работающем двигателе следите за температурой охлаждающей жидкости по указателю. Если стрелка дошла до красной зоны, а вентилятор не включился, включите отопитель и проверьте, какой воздух идет через него. Если отопитель подает подогретый воздух, значит, скорее всего, неисправен вентилятор, а если холодный – значит, в системе охлаждения двигателя образовалась воздушная пробка. Для ее удаления заглушите двигатель, дайте ему остыть и отверните пробку расширительного бачка. Пустите двигатель, дайте ему поработать в течение 3–5 мин и закройте пробку расширительного бачка.

ПОЛЕЗНЫЕ СОВЕТЫ

Для гарантированного удаления воздуха из системы охлаждения перед заливкой жидкости отсоедините шланг от дроссельного узла. Заливая жидкость в расширительный бачок, в момент начала вытекания жидкости из патрубка дроссельного узла наденьте шланг на патрубок и затяните хомут крепления шланга. После этого продолжайте доливать жидкость до нормы.

Для лучшего заполнения системы без воздушных пробок периодически прожимайте шланги радиатора рукой.

Через несколько дней эксплуатации автомобиля после замены охлаждающей жидкости проконтролируйте ее уровень. При необходимости долейте охлаждающую жидкость.

Если через очень короткое время свежий тосол изменил цвет с голубого на коричневый, значит, вы залили подделку, в которую изготовители «забыли» добавить ингибиторы коррозии. Кроме того, одним из признаков подделки является резкое полное обесцвечивание тосола. Краситель качественного тосола очень стоек и со временем только темнеет. Обесцвечивается тосол, подкрашенный бельевой синькой. Такой «тосол» необходимо быстрее заменить.

Рекомендации по выбору

Для моделей ВАЗ 2110—12 в продаже можно найти 2 типа расширительных бачков:

  • старого образца с двумя горловинами: в первую вкручивается датчик уровня охлаждающей жидкости, а вторая закрывается пробкой с выпускным клапаном;

    На изделиях старого образца сделана вторая горловина под установку датчика уровня тосола

  • нового образца с одной горловиной (без датчика) и выпуклым по бокам корпусом.

    На ёмкости нового образца датчик уровня не предусматривается

Если в вашем автомобиле датчик предусмотрен в расширительной ёмкости, то необходимо подобрать изделие старого образца. Соответственно, для версий без датчика потребуется резервуар в новом исполнении.

Резервуар для моделей 2114—15 отличается более широкой формой и разносторонним расположением штуцеров

При покупке расширительного резервуара для любой серии авто «десятого» семейства обратите внимание на такие моменты:

  • пластмасса качественного изделия должна быть светлой и наполовину прозрачной;
  • трещинки по углам или возле штуцеров недопустимы;
  • пластик не должен быть «дубовым» либо иметь тёмные примеси, видные невооружённым глазом;
  • отыщите на корпусе оттиск торговой марки производителя и каталожного номера (21083–1311014 для ВАЗ 2114).

Для всех модификаций «десяток», «четырнадцаток» и «пятнадцаток» доступен небольшой тюнинг — установка расширительного бака от системы охлаждения авто «Лада Приора». Зачем и как это реализуется, будет рассказано ниже.

Резервуар системы охлаждения «Приоры» имеет прямоугольную форму и 3 штуцера на передней стенке

Замена расширительного бачка

В случае если присутствуют на расширительном бачке ВАЗ 2114 явные признаки повреждений, подтеки ОЖ, его нужно менять. Вам потребуется новый бак, пробка и, возможно, патрубки, подходящие к нему – это зависит от состояния тех, которые установлены на автомобиле. Также следующий инструмент и материалы:

  1. Наждачная бумага или напильник.
  2. Гаечные ключи на «7» и «10».
  3. Отвертки и плоскогубцы.

Сначала нужно сделать подготовительные работы – при помощи напильника снимите все заусеницы с нового бачка. К сожалению, отливают их очень некачественно и выглядят они, словно недоделанные. Добиваетесь, чтобы поверхность стала максимально гладкой и ровной

Особое внимание уделяйте местам соединений с патрубками

Ключом на «10» выкручиваете гайки крепления адсорбера и убираете его в сторонку. Теперь можно заняться бачком тосола ВАЗ 2114. Если работать по «книжке», то нужно полностью слить жидкость из системы. Но мы всегда ищем легкий путь, поэтому стоит пораскинуть мозгами. Дело в том, что бачок антифриза – это наивысшая точка системы (можно даже провести аналогию с отоплением дома). Следовательно, сливать всю жидкость не имеет смысла. Можно выкачать при помощи груши тосол, подставить на всякий случай небольшой тазик внизу и приступать к работе.

Сначала переставьте верхнюю трубку, предназначенную для отвода излишков антифриза из радиатора. Затем снимаете нижний патрубок и стараетесь не опускать его. Установите бачок и прикрутите адсорбер на место. Залейте тосол, его уровень должен быть близко к отметке «MAX», но выше не стоит наливать. Посмотрите, нет ли подтеков. Если имеются, то проведите затяжку хомутов ключом (обычно на «7», но есть и под ключ на «8»).

Несколько знакомых жаловалось на то, что ломается расширительный бачок на ВАЗ 2114, 2110, 2112. В месте соприкосновения с кузовом образовывалась трещина, через которую сочился антифриз. Причем видно было, что течет, но конкретно откуда – непонятно, пока не снимешь бак. И новый служил пару месяцев. Выход – небольшой кусок резины, например, из камеры, его можно приклеить двусторонним скотчем к кузову или даже просто подложить. И срок службы расширительного бачка увеличится.

Что выбрать?

Если вам потребовалась все же замена бачка, сначала нужно выбрать, на что именно вы поменяете старую емкость.

Сегодня на рынке представлено несколько достойных вариантов, которые отлично подойдут для вашего ВАЗ 2110.

Вариант Особенности
Штатный бачок для «десятки» Заводской вариант, который является оптимальным в соотношении цены и качества. Порой ничего лучше родных деталей не придумаешь
Зарубежные аналоги Если удастся отыскать идеально подходящий бак, вам повезло. Качество на уровне, свои функции выполняет превосходно. Только вот отыскать такой вариант крайне сложно. Плюс цена выше
Емкость от Приоры Многие считают его идеальным выбором для ВАЗ 2110. Стоит около 300 рублей. Отыскать его можно по номеру каталога 2170-1300060. Стенки толще, что положительно сказывается на надежности. Только учтите, что есть два типа:

  • Для Приоры в кондиционером;
  • Для авто без кондиционера (один нижний и два верхних штуцера)

Если вы выбрали для замены бачок от Приоры, тогда брать следует версию для автомобиля без кондиционера.

Замена расширительного бачка на Приоре

Вступление

Расширительный бачок в автомобиле является одним из важнейших элементов системы охлаждения двигателя (СОД). Изготавливается данный элемент из специального, температура устойчивого пластика и как не странно является довольно надёжным. Тем не менее, случаются моменты, связанные с выходом его из строя.

При такой поломке каждый владелец автомобиля должен знать порядок действий по ее локализации. Стоимость его относительно не большая и начинается от 200 рублей. В данной статье Вы найдете все ответы на интересующие Вас вопросы о расширительном бачке Приоры.

Для чего нужен расширитель

Для охлаждения двигателя используется специальная жидкость на основе пропиленгликоля или этиленгликоля (антифриз или тосол). Данные виды ОЖ имеют большие тепловые расширения. При работе ДВС жидкость охлаждения нагревается и расширяется. Если бы в системе охлаждения не использовался расширительный бачок, то из-за тепловых расширений из строя бы выходили радиаторы или патрубки от избыточного давления.

Жидкость в расширительном бачке при нагреве увеличивается, а при охлаждении уменьшается. Чтобы в бачке не образовывалось излишнее давление или вакуум из-за постоянного изменения уровня ОЖ, его крышка оснащается специальными клапанами, которые сбрасывают или наоборот пропускают воздух в систему, дабы компенсировать нагрузки на бачок и поддерживать нормальное рабочее давление.

Расположение бачка

В Приоре расширительный бачок находится под капотом с левой стороны по ходу движения автомобиля, между лонжероном и лобовым стеклом. Он имеет прямоугольную форму с тремя или двумя штуцерами для патрубков СОД.

С двумя штуцерами применяется в Приорах с климатической установкой (кондиционером).

С тремя штуцерами в Приорах без кондиционера.

Внутри находится несколько перегородок для усиления конструкции, способной выдерживать большие нагрузки.

На бачке в обязательно порядке указывается уровень ОЖ, который всегда должен быть между отметками MIN и MAX.

О крышке

Отдельное внимание стоит уделить крышке расширителя. На первый взгляд крышка не имеет ничего особенного, но если приглядеться, то можно заметить у нее необычное дно. В нее вмонтированы два клапана, которые срабатывают при конкретных условиях

Как описывалось выше, один из клапанов выпускает избыточное давление при горячем двигателе, а второй наоборот впускает воздух, когда двигатель остывает

В нее вмонтированы два клапана, которые срабатывают при конкретных условиях. Как описывалось выше, один из клапанов выпускает избыточное давление при горячем двигателе, а второй наоборот впускает воздух, когда двигатель остывает.

Исправность крышки залог правильной работы СОД и целостности расширительного бачка.

Поломки бачка и их причины

Основными поломками расширителя являются трещины или потертости. Довольно часто трещины на бачке образуются возле штуцеров, а потертости на нижней части. Это происходит по причине колебаний двигателя в подкапотном пространстве из-за неровных дорог.

Иногда случается, что расширитель лопается из-за избыточного давления в системе, виной этому будет являться неисправная крышка, а точнее ее клапан, который в нужный момент не сбросил давление.

При обнаружении одной из таких проблем необходимо заменить расширительный бачок.

Замена

Для проведения работы особых знаний в автомобильной механике не нужно, прочитав нашу инструкцию, Вы с легкостью проведете данные работы. Для более быстрого и беспроблемного демонтажа и установки бачка нужно подготовить необходимый инструмент. Так же вместе с бачком рекомендуется заменить и крышку.

Инструмент для работы:

  • Крестовая отвертка;
  • Герметик;
  • Тара для слива ОЖ (подойдет двух литровая бутылка с отрезанным горлышком);

Порядок проведения работы

Необходимо дать двигателю остыть, чтобы в процессе работы не получить ожоги.

Откручиваем хомут нижнего штуцера и сливаем охлаждающую жидкость в подготовленную емкость. Слить жидкость необходимо только с расширителя. Затем фиксируем снятый патрубок в вертикальном положении, чтобы остатки ОЖ не вытекли.

Откручиваем хомуты оставшихся патрубков и снимаем их, так же зафиксировав в вертикальном положении.

Извлекаем бачок, надавливая на правую его часть, а левую тянем вверх, должно получиться как на картинке.

Устанавливаем новый в обратной последовательности снятию. Рекомендуется на штуцеры нанести небольшое количество герметика, для лучшей герметичности системы.

Доливаем остатки ОЖ, запускаем двигатель и прогреваем до 90°С, после чего проверяем герметичность системы.

Процесс замены расширительного бачка на Лада Приора завершен, как видите ничего сложного в этом нет.

Какую основную роль играет крышка бачка?

У работающего двигателя, как известно, в системе охлаждения создается давление, отличное от обычного атмосферного. Это происходит в силу того, что охлаждающая жидкость (ОЖ) нагревается вместе с мотором, вследствие чего расширяется – увеличивается в объеме. В результате давление внутри системы охлаждения двигателя (СОД) возрастает, а она не контактирует с внешней средой, и ей некуда сбросить избыточное давление.

С повышенным давлением в СОД разработчики современных автомобилей не борются «радикально» – не пытаются полностью от него избавиться. С помощью крышки бачка его регулируют. Повышенное давление в СОД используют для смещения момента закипания ОЖ. Ведь ни для кого не секрет, что при нормальном атмосферном давлении для воды он наступает при температуре 100 °C, для тосола – 105–110 °C, а для антифриза – 120 °C. Рабочая температура двигателей современных автомобилей очень близка к этим критическим значениям.

Однако при некоторых режимах работы двигателя происходит кратковременное повышение его температуры до более высоких значений, что, впрочем, не приводит к выходу из строя исправного мотора, но вызывает такое же нагревание ОЖ. Например, на инжекторных ВАЗ 2109 у жидкости в такие моменты может быть 120–125 °C. Очевидно, что такого нагрева не перенесет даже антифриз. В то же время, возрастание давления любой жидкости приводит к увеличению ее температуры кипения.

Инжекторный ВАЗ 2109

Инженеры, проектирующие двигатели, давно выяснили – чтобы ОЖ не закипала даже при кратковременном критическом нагреве мотора, достаточно поддерживать давление в СОД на уровне 1,1–1,5 кгс/см 2 (1,1–1,5 бар). Более высокая температура не нужна, потому что двигатель на нее не рассчитан, и она приведет к выходу его из строя. А допускать большее самопроизвольное повышение давления, которое может, тем не менее, происходить, не имеет смысла, потому что оно вызовет усложнение процесса изготовления и обслуживания мотора, а также возрастание его себестоимости, так как потребует более прочную и герметичную СОД (более прочные патрубки и расширительный бачок, крепкие хомуты).

Поэтому крышка бачка должна быть герметичной, но только до указанных выше необходимых предельных значений давления, после достижения которых она их поддерживает, соединяя по мере необходимости систему с внешней средой для выпуска сжатого внутри расширительной емкости воздуха.

Приступаем к замене – на что обратить внимание?

Для установки бачка вам нужны будут отвертки, плоскогубцы, новые хомуты, набор ключей и наждачная бумага. Наждачная бумага необходима для обработки входных отверстий на пластике бачка, которые имеют шероховатую поверхность. Необходимо сделать ее гладкой, это способствует лучшему прилеганию патрубков системы.

Замена бачка должна проводиться согласно инструкции, которая указана в его новом комплекте. Если автомобиль был в ходу, необходимо подождать, пока он остынет. Первым делом откройте крышку радиатора автомобиля, так вы снизите давление в системе. Можно полностью избавиться от охлаждающей жидкости, открутив пробку внизу радиатора. Если жидкость вы меняли недавно, тогда нужно при снятии старого бачка пережать его патрубки, чтобы предотвратить ненужные потери.

После этого следует установка нового бачка и подсоединение к нему всех патрубков. Хомуты нужно зажимать без применения особых усилий, чтобы не поломать входные отверстия бачка. Если необходимо, долейте охлаждающей жидкости

В автомобиле ВАЗ 2110 очень важно постоянно соблюдать средний уровень жидкости. После выполнения всех работ и проверки остальных патрубков системы заведите автомобиль и дайте ему поработать до температуры кипения

Когда на радиаторе включится вентилятор, наблюдайте за крышкой бачка – она должна сбрасывать давление.

Установка нового бачка

Если крышка бачка сбрасывает давление в системе, но на панели приборов вы видите малый уровень жидкости, тогда замените электронный датчик, который расположен в бачке. Как правило, он приобретается отдельно. Его установка очень простая – достаточно только отсоединить фишку на крышке и выкрутить его, вставить новый и повторить действия в обратном порядке.

На каждом автомобиле имеется расширительный бачок. Модель ВАЗ 2110 отечественного производства исключением не является. Данная емкость служит для того, чтобы отводить лишнее тепло от двигателя вашего автомобиля.

Порой случается так, что сам бачок или его крышка выходят из строя. Это приводит к необходимости провести небольшой ремонт, заменить отдельный элемент или всю емкость в сборе. Быть профессиональным автомехаником для самостоятельного ремонта не обязательно. Нужно просто знать некоторые нюансы.

Схема и устройство отопительной системы в ВАЗ-2110

Непосредственно отопительный блок представлен несколькими компонентами:

  1. Электрический мотор. На нем зафиксировано вентилирующее устройство, предназначенное для нагнетания горячего воздушного потока.
  2. Радиаторное устройство, выход из строя которого приведет к неработоспособности печки. На системах обогрева старого образца радиаторный узел не оснащается краном, предназначенным для перекрывания потока охлаждающей жидкости через устройство. Поэтому узел практически не протекает, поскольку утечки обычно связаны именно с краником. Отсутствие этого элемента обеспечивает наиболее быстрый прогрев салона машины.
  3. Три заслонки. Одна из них предназначена для закрытия и открытия отопительного канала, вторая используется для рециркуляции, а третья необходима для управления обогревателем.
  4. Резисторное устройство предназначено для регулировки скорости обдува.

Составляющие элементы системы обогрева

Основные детали системы обогрева салона автомобиля ВАЗ 2110:

  • 1 — электропневматическое клапанное устройство;
  • 2 — лицевой корпус воздухозаборника обогревательного узла;
  • 3 — водоотражательное устройство, представленное в виде щитка заборника воздуха;
  • 4 — клапанное устройство для управления заслонкой системы рециркуляции воздушного потока;
  • 5 — заслонка системы рециркуляции;
  • 6 — задняя часть корпуса воздухозаборника отопительного узла;
  • 7 — заслонка отопительного канала;
  • 8 — заслонка системы управления отопительным узлом;
  • 9 — радиаторный узел;
  • 10 — защитный пластиковый кожух радиаторного устройства;
  • 11 — втулка, установленная в пароотводящем патрубке;
  • 12 — втулка подводящей магистрали отопительного узла;
  • 13 — втулка отводящего патрубка;
  • 14 — электрический моторчик отопительной системы;
  • 15 — корпус электрического мотора;
  • 16 — опорная поверхность приводного рычага заслонки, использующейся для управления печкой;
  • 17 — приводная ручка управления заслонкой обогревательной системы;
  • 18 — моторедуктор приводного устройства, представленный в небольших размерах;
  • 19 — резисторный элемент;
  • 20 — защитная крышка облицовки отопительного узла.

Схема подключения воздуходувов и элементов управления

Основные компоненты печки:

  • 1 — воздуховоды, предназначенные для прогрева задней части салона машины;
  • 2 — пластиковая облицовка, идущая от центральной консоли к задним сиденьям;
  • 3 — воздуходувы, предназначенные для обдува ног;
  • 4 — основные сопла для вентиляции салона авто;
  • 5 — боковые сопла вентиляции салона;
  • 6 — сопла, предназначенные для прогрева стекол, установленных в передних дверях;
  • 7 — ручка управления обогревательным узлом салона;
  • 8 — пластиковый корпус воздухораспределительного устройства;
  • 9 — заслонка системы прогрева ног;
  • 10 — пластиковая заслонка, предназначенная для прогрева лобового стекла;
  • 11 — отопительный узел.

Отличие печек старого и нового образца

Системы отопления старого и нового типа имеют некоторые особенности в схемах подключения в результате следующих различий:

  1. Конструкция радиатора. Печки в автомобилях разных годов выпуска имеют различное устройство радиаторного узла. В старых системах отопления радиаторы оснащаются кранами для слива хладагента.
  2. Разные конструкции контроллеров САУО. В автомобилях выпуском до 2003 года использовалось пять позиционных контроллеров. В более новых версиях авто устройства под номерами 4 и 5 были убраны из конструкции.
  3. Устройство микроредукторов. Основное отличие заключается в разном типе резисторных элементов. При замене элементов надо учесть, взаимозаменяемы ли эти детали или нет.

Причины поломки бачков ВАЗ 2110—2115

Срок службы данного элемента не ограничивается регламентом. Это значит, что ёмкость следует менять по мере необходимости, а таковая возникает довольно часто. Наиболее распространённая причина замены — нарушение целостности пластикового корпуса во время эксплуатации. Бачок попросту лопается и вот почему:

  1. Засорение либо выход из строя клапана крышки. Поступающий из радиаторов пар поднимает давление внутри резервуара, поскольку не может выйти наружу через пробку. В результате стенка ёмкости разрушается.

    Повреждение пластиковой стенки происходит из-за превышения давления в системе охлаждения

  2. В автомобилях ВАЗ 2110—12 боковые стенки сосуда вплотную прилегают к элементам кузова — стакану и перегородке. При возрастании температуры антифриза и давления в системе пластику некуда раздуваться, отчего корпус лопается по шву на торце (как правило, в нижнем углу).
  3. В случае пробоя прокладки между головкой цилиндра и блоком двигателя система охлаждения подвергается серии гидроударов, создаваемых движением поршней. От подобного воздействия пластмассовый корпус тоже нередко лопается.
  4. Причиной может стать и сам расширительный бачок, изготовленный из некачественного сырья либо с нарушением технологии литья плас src=»https://vazweb.ru/wp-content/uploads/2017/08/treshchina-stenki-bachka-vaz-2110-12-700×360.jpg» class=»aligncenter» width=»700″ height=»360″ На изделиях низкого качества трещины могут появиться через 3—6 месяцев после начала эксплуатации

Чтобы избежать разрушения расширительной ёмкости, рекомендуется проверять работоспособность клапана пробки перед каждой длительной поездкой. Практика показывает, что проблемы с баком чаще всего возникают именно в пути, когда на улице жарко, то есть, в летний период года. Признак неисправности — резкий скачок температуры охлаждающей жидкости и лужа под моторным отсеком с водительской стороны.

расширительный бачок

Кто самостоятельно обслуживает свой автомобиль знает, что тосол или антифриз может иметь разные цвета. Продавцы в магазинах советуют доливать охлаждающую жидкость (ОЖ) в бачок только такого же цвета. Разбираемся, можно ли смешивать цвета и чем отличается красный антифриз от зеленого..

В темное время суток из-за недостаточного освещения выполнять обслуживание автомобиля тяжело. Хорошим примером может служить долив жидкостей в бачок омывателя, расширительного бачка и пр. Для быстрого определения уровня жидкости в условиях отсутствия освещения поможет подсветка бачка охлаждающей жидкости.

Одним из элементов системы охлаждения двигателя является расширительный бачок. Причин, по которым его следует заменить множество, например, бачок лопнул из-за повышенного давления в системе, или просто состарился. В этом фотоотчете разберемся, можно ли заменить расширительный бачок ВАЗ 2110 на бачок Приоры.

Если не включается вентилятор радиатора, тогда одной из причин этого недуга может быть датчик температуры охлаждающей жидкости (ДТОЖ). Не спешите сразу его менять, сначала попробуйте проверить ДТОЖ, тем более сделать это самостоятельно достаточно просто.

Одна из главных систем автомобиля — система охлаждения двигателя, может работать не правильно если крышка расширительного бачка вовремя не стравливает лишнее давление. В результате давление в системе будет слишком большим, что вызовет подтекание патрубков. Модернизация крышки расширительного бачка призвана не допустить такой ситуации.

Известная проблема с расширительными бачками нового образца, когда всегда вокруг крышки мокро, а в углу между моторным щитом и крылом подтеки. Причина не худой бачок, а струя жидкости, которая выходит из верхнего пароотводящего штуцера. Она направлена так, что заливает горловину бачка и при срабатывании клапана тосол выносится наружу. Пробуем доработать расширительный бачок.

Как будет работать система охлаждения двигателя автомобиля зависит от многих факторов, но главным ее составляющим, безусловно является охлаждающая жидкость (тосол/антифриз). От качества этой жидкости зависит работа не только двигателя и отопителя, но и элементов самой СОД. Как выбрать качественный антифриз для ВАЗ 2110 ?

Порядок замены ёмкости

Процедуру разборки желательно выполнять на остывшем моторе, поскольку горячий антифриз неизбежно попадёт на руки и вызовет ожоги. Специальное оборудование и какие-то особые условия не требуются, в том числе и смотровая канава. Для работы выберите освещённую ровную площадку или тёплое помещение, если замена производится посреди зимы.

Из инструментов и дополнительных материалов необходимо подготовить:

  • крестообразную отвёртку;
  • пассатижи;
  • набор рожковых ключей;
  • ручной либо ножной насос с заострённой насадкой на воздушном шланге;
  • тазик для антифриза;
  • ветошь.

    Для работы понадобится простой набор инструмента, имеющийся в каждом гараже

Также рекомендуется запастись новыми хомутами под размер патрубков, старые лучше не использовать.

Инструкция по разборке и установке новой детали

Чтобы поменять ёмкость, необходимо освободить её от тосола. Полностью опорожнять систему нет нужды, надо слить не более 2 л жидкости. Это можно сделать двумя способами:

  1. Открутить защитный пыльник под радиатором, подставить таз и вывернуть на несколько оборотов нижнюю пробку основного радиатора. Когда антифриз покинет бачок, заверните пробку обратно.

    Пробка с барашком для ручного выкручивания расположена в нижней части радиатора

  2. Отсоединить от резервуара верхнюю трубку, идущую от печки, и надеть на штуцер нового элемента. К свободному патрубку старой ёмкости приложить насадку насоса и путём накачивания выдавить охлаждающую жидкость, которая перетечёт в новый бачок.

Дальше работайте в следующем порядке:

  1. Снимите 2 малые трубки с ёмкости, ослабив хомуты отвёрткой. Отведите их в сторону.

    Шланги легко снимаются со штуцеров после ослабления хомутов

  2. Повторите операцию с большим нижним шлангом, но после снятия закрепите его повыше или переломите и привяжите конец проволокой.
  3. Отстегните резиновый фиксатор и вытащите старый бачок из гнезда.

    Для снятия элемента достаточно отстегнуть резиновый фиксатор

  4. На его место вставьте новый, закрепите фиксатором и подключите все патрубки в обратном порядке, используя новые хомуты.

    Новая деталь вставляется в нишу на место старой и крепится фиксатором

Чтобы долить антифриз до уровня между рисками Min и Max на стенке бака, не создав воздушной пробки в системе, отсоедините трубку от блока подогрева дроссельной заслонки (это высшая точка контура охлаждения). Заливайте жидкость в бачок, пока он не побежит из снятой трубки, после чего наденьте её на штуцер и зафиксируйте хомутом. Добавьте тосола до требуемого уровня.

Перед заливкой тосола в систему нужно снять один из патрубков, подключённых к блоку дроссельной заслонки

В процессе замены следует обратить внимание на состояние шлангов, ведущих к ёмкости. Если их концы раскисли и увеличились в диаметре, а на стенках образовались трещины, такие патрубки лучше поменять

Монтаж расширительного бака от «Приоры»

Ёмкость системы охлаждения двигателя ВАЗ 2170 отличается утолщёнными стенками, благодаря чему «Приора» навсегда избавилась от «детской болезни» лопающегося резервуара, присущей ВАЗ 2110. Есть и другая причина: в штатном бачке «десятки» струя антифриза из патрубка радиатора бьёт изнутри прямо в крышку, отчего последняя протекает. На «приоровской» детали штуцеры стоят под углом к горловине, поэтому жидкость туда не попадает.

Штуцеры ёмкости от ВАЗ 2170 направлены в сторону от заливной горловины

Поскольку деталь от ВАЗ 2170 шире штатного элемента, её установка связана с некоторыми трудностями: в узкое пространство между стаканом и перегородкой бачок просто так не войдёт. Что нужно сделать:

  1. Снять стеклоочистители, открутив гайки крепления.
  2. Демонтировать верхнюю кузовную панель.
  3. Открутить обшивку перегородки со стороны подкапотного пространства.
  4. Примерить новый бачок, вставив в проём. Затем обрезать по его размеру шумоизоляцию и собрать узел в обратном порядке.

    Чтобы широкий элемент от «Приоры» поместился в узкий проём, придётся снять обшивку перегородки

Монтаж патрубков и заливка охлаждающей жидкости выполняется по технологии, описанной в предыдущем разделе. Что касается модификаций ВАЗ 2114—15, где расширительный сосуд размещён в широкой нише перед стаканом стойки, подобная замена трудностей не вызовет.

Работы по замене расширительного бачка на машинах «десятого» семейства следует выполнять самостоятельно, если вы хотите сэкономить личное время и деньги. Поездка и обращение на автосервис выйдет дольше и обойдётся дороже. По окончании процедуры не забудьте проверить работу системы охлаждения путём прогрева мотора до рабочей температуры и момента включения электрического вентилятора.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
