Принцип работы вентилятора радиатора и основные неисправности

Конструкция системы охлаждения ЛАДА Калина

Система охлаждения: 1 — расширительный бачок; 2 — отводящий шланг радиатора; 3 — наливной шланг; 4 — радиатор; 5 — паро-отводящий шланг; б — подводящий шланг радиатора; 7 — электровентилятор; 8 — кожух электровентилятора; 9 — датчик температуры охлаждающей жидкости; 10 — датчик указателя температуры охлаждающей жидкости; 11 — дроссельный узел; 12 — кронштейн трубы насоса охлаждающей жидкости; 13 — насос охлаждающей жидкости; 14 — труба насоса охлаждающей жидкости; 15 — подводящий шланг радиатора отопителя; 16 — отводящий шланг радиатора отопителя; 17 — выпускной патрубок; 18 — шланг трубы насоса охлаждающей жидкости; 19 — корпус термостата

Расширительный бачок. Охлаждающая жидкость заливается в систему через расширительный бачок. Он изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости. Для этого на стенке бачка нанесены метки «МАХ» и «MIN». В верхней части бачка имеется патрубок для соединения с пароотво-дящим шлангом радиатора, в нижней части — патрубок для соединения с наливным шлангом. Расширительный бачок калина

Крышка расширительного бачка с клапанами. Герметичность системы обеспечивается впускным и выпускным клапанами в крышке расширительного бачка. Выпускной клапан поддерживает повышенное (по сравнению с атмосферным) давление в системе на горячем двигателе (за счет этого температура кипения жидкости становится выше, уменьшаются паровые потери}. Он начинает открываться при давлении не менее 1,1 бар. Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03-0,13 бар (на остывающем двигателе). Крышка расширительного бачка с клапанами

Насос охлаждающей жидкости — лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода газораспределительного механизма. Корпус насоса — алюминиевый. Валик вращается в двухрядном подшипнике. Пластичная смазка в подшипнике заложена на весь срок службы. Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессован зубчатый шкив, на задний — крыльчатка. К торцу крыльчатки прижато упорное кольцо из графитосодержащей композиции, за которым находится сальник. В корпусе насоса имеется контрольное отверстие для определения течи жидкости при выходе насоса из строя. Насос рекомендуется заменять в сборе. Перераспределением потоков жидкости управляет термостат. Насос охлаждающей жидкости калина

Система охлаждения состоит из двух так называемых кругов циркуляции:

  • Движение жидкости через рубашку охлаждения и радиатор образует большой круг циркуляции.
  • Движение жидкости по рубашке охлаждения двигателя, минуя радиатор, — малый круг циркуляции.

В систему охлаждения также включен радиатор отопителя и блок подогрева дроссельного узла. Жидкость через них циркулирует постоянно и не зависит от положения клапанов термостата.

Термостат. Он имеет твердый термочувствительный элемент и два клапана, которые перераспределяют потоки охлаждающей жидкости. На холодном двигателе основной клапан термостата перекрывает поток жидкости от радиатора и жидкость циркулирует только по малому кругу, минуя радиатор. При температуре (85±2) °С клапаны термостата начинают перемещаться, пропуская поток жидкости в радиатор и перекрывая байпасный канал. При температуре около (100±2) °С основной клапан полностью открывается, а байпасный закрывается. Почти вся жидкость циркулирует по большому кругу через радиатор двигателя. Термостат калина

Датчик температуры охлаждающей жидкости. Для контроля температуры охлаждающей жидкости в головку блока цилиндров двигателя ввернут датчик, связанный с указателем температуры в комбинации приборов. В выпускном патрубке, рядом с корпусом термостата, установлен датчик температуры охлаждающей жидкости, выдающий информацию для контроллера. Датчик температуры охлаждающей жидкости калина

Радиатор отопителя встроен в систему охлаждения двигателя и предназначен для обогрева салона за счет циркуляции через него горячей охлаждающей жидкости.

Радиатор состоит из двух вертикальных пластмассовых бачков (левый — с

перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок, проходящих сквозь охлаждающие пластины. Трубки соединены с бачками через резиновую прокладку. Жидкость подается через верхний патрубок, а отводится через нижний. Рядом с впускным патрубком расположен тонкий патрубок пароотводя-щего шланга. На радиаторе установлен кожух с электовентилятором. В нижней части правого бачка находится сливная пробка. радиатор калина Вентилятор поддерживает тепловой режим работы двигателя, включается через реле по сигналу контроллера.

Засор каналов системы охлаждения

Достаточно часто перегрев вызывают заторы в системе охлаждения. Эту проблему зачастую выявить довольно сложно. Поэтому, при первых признаках учащения включения вентилятора без особой на то причины, следует в первую очередь промыть систему. Во многих случаях этого оказывается достаточно. Также, на всякий случай, можно продуть радиатор.

Обычно чистку радиатора и каналов охлаждения производят совместно с заменой антифриза. Для промывки сливают охлаждающую жидкость. После чего заливают крепкий раствор лимонной кислоты или воду со специальными присадками. После дают машине полчаса поработать. Отработанное чистящее средство сливают, и заливают свежий антифриз. В большей части случаев подобная процедура помогает гарантированно устранить загрязнения в системе охлаждения.

Датчик включения вентилятора

Отказ от постоянного вращения вентилятора с помощью ременного привода позволил сократить время прогрева двигателя. Электрический привод, который состоит из мотора, реле, датчика включения и аккумулятора, позволяет включать вентилятор лишь тогда, когда температура двигателя превышает оптимальное значение. Благодаря такому подходу система охлаждения двигателей внутреннего сгорания стала более эффективной. Периодическое включение вентилятора позволило снизить расход топлива, ведь сократилось время прогрева мотора и исчезли потери мощности на постоянное вращение лопастей.

Как работает и где находится датчик включения вентилятора

Основа датчика – биметаллическая пластина, которая с ростом температуры меняет свою форму. Когда температура охлаждающей жидкости превышает указанное на корпусе датчика значение, изгиб биметаллической пластины приводит к замыканию контактов датчика. Электрический ток, который проходит через контакты датчика, включает силовое реле, управляющее двигателем вентилятора.

Датчик расположен сбоку радиатора. На одних моделях он расположен сверху, на других посередине. Распознать его несложно. Он похож на крупную латунную гайку, к которой подходят два (реже три) электрических провода. Собираясь менять датчик включения вентилятора, учитывайте следующее. Чем ниже температура срабатывания датчика, тем ниже его устанавливают относительно уровня охлаждающей жидкости. Температура включения датчиков, которые устанавливают внизу радиатора, не превышает 85 градусов. Температура датчиков, устанавливают в середине радиатора 90 – 95 градусов.

Как проверить датчик включения вентилятора

Необходимость в проверке датчика возникает после перегрева мотора или подозрении на плохую работу системы охлаждения. В первую очередь необходимо проверить не датчик, а провода и реле, включающие вентилятор. Для этого снимите провода подходящие к датчику и замкните их, если проводов не два, а три, то нужно поочередно замкнуть средний и каждый из крайних.

Вентилятор должен включиться на низкой и высокой скорости, в зависимости от того, какие контакты замкнуты. Если вентилятор включился, значит, провода и реле исправны и можно приступать к проверке датчика, если нет, необходимо найти и устранить неисправность (обрыв проводов, плохой контакт, перегоревший предохранитель, сгоревшие реле или мотор вентилятора).

Убедившись, что реле, мотор и провода исправны, приступайте к проверке датчика. Для этого вам понадобится тазик для охлаждающей жидкости, ключ на 30, термометр до 100 градусов, кастрюля с водой, печка и мультиметр. Снимите клемму с аккумулятора и подставьте тазик под автомобиль таким образом, чтобы охлаждающая жидкость из радиатора выливалась не на землю, а в него.

Дождитесь, когда радиатор остынет до 45 – 50 градусов, после чего выкрутите сливную пробку (она расположена в нижней части радиатора с левой или правой стороны). После того как жидкость стечет, вкрутите пробку на место. Снимите провода с датчика (если их 3, то пометьте каждый, чтобы при установке нового датчика не перепутать их), после чего ключом на 30 выкрутите датчик.

Налейте в кастрюлю воды, чтобы она покрыла рабочую часть датчика (до гайки) и поставьте на печку. Контролируйте температуру воды с помощью термометра.

С помощью мультиметра проверяйте срабатывание контактов датчика. Для трехконтактного желательно использовать два мультиметра. Включите мультиметр в режим измерения сопротивления со звуковым сигналом и подключите к выводам датчика. Когда биметаллическая пластина замкнет контакты, мультиметр начнет пищать. Выключите печку и дождитесь выключения мультиметров.

Установка проходит в следующем порядке – вкручивание датчика, заливка охлаждающей жидкости, подключение аккумулятора.

Как подобрать новый датчик

Чтобы правильно подобрать датчик, необходимо знать оптимальную температуру охлаждающей жидкости, при которой он должен включаться и выключаться. Для автомобиля ВАЗ 2110 это 92 и 87 градусов. Оптимальная температура срабатывания датчика для другого автомобиля указана в инструкции по ремонту и эксплуатации машины.

Покупайте датчик только в крупных магазинах и обязательно берите чек. Перед установкой датчика на автомобиль, проверьте его, как описано выше. Если разница между температурой, указанной на корпусе датчика и той, при которой он реально срабатывает, превышает 5%, замените его.

Работа мотора при температуре, отличающейся от оптимальной, сильно снижает его ресурс.

Принцип работы вентилятора в системе охлаждения

Одна из причин, по которой вентилятор может постоянно работать или часто включаться, заложена в принципе действия системы. Запускается вентилятор по команде специального датчика. Он распложен на нижней части радиатора. Данный сенсор отвечает за показатели температуры охлаждающей жидкости. Если она больше, чем нужно, тогда вентилятор радиатора запустится.

Когда его лопасти вращаются, создается дополнительные воздушный поток воздуха. Он помогает снизить которая затем пройдет через каналы в двигателе. Вентилятор охлаждения постоянно работает только на моторах, которые почему-то перегреваются. Чтобы избежать серьезных проблем, необходимо немедленно реагировать на эту проблему.

Зачем нужен вентилятор охлаждения радиатора

Система охлаждения жидкостью подразумевает, что по специальным кругам в двигателе циркулирует охлаждающая жидкость. Первый круг «малый» – он необходим, чтобы быстро прогреть охлаждающую жидкость и довести ее до рабочей температуры. Второй круг «большой», и он отличается от «малого» тем, что включает в себя радиатор, где перегретая жидкость остывает.

Эффективность охлаждения жидкости при прохождении через радиатор позволяет повысить встречный поток воздуха, возникающий при движении автомобиля. Он проходит через «соты» радиатора, отводя от них тепло, за счет чего более эффективно понижается температура охлаждающей жидкости. Однако при движении на малой скорости или когда двигатель работает на холостом ходу, поток воздуха недостаточен для эффективного охлаждения радиатора. Соответственно, охлаждающая жидкость будет сильно нагреваться при работе, из-за чего может возникнуть . Чтобы этого избежать, включается в работу вентилятор охлаждения радиатора, который направляет поток воздуха на радиатор и охлаждает его.

Вентилятор охлаждения радиатора не работает: как использовать автомобиль

Если вентилятор охлаждения радиатора вышел из строя, лучше сразу разобраться в чем причина и устранить неисправность. Но проблема может возникнуть внезапно, и водитель должен знать основные правила, как двигаться на автомобиле с отключенным вентилятором, чтобы не произошел перегрев двигателя:

Не забывайте, что если охлаждающая жидкость перегревается, лучше остановиться и подождать некоторое время, чтобы она охладилась, чем продолжать движение на автомобиле с риском перегрева двигателя.

В автомобиле есть множество важных узлов и от того, насколько качественно они работают, зависит качество работы машины в целом. Одна из таких – система охлаждения. Часто на некоторых моделях случается, что постоянно работает вентилятор охлаждения. Это не очень хороший признак. Недостаточное охлаждение двигателя может привести к перегреву мотора – а это, в свою очередь, может вылиться владельцу в крупную сумму на капитальный ремонт. Но если знать причины такой работы в системе охлаждения, можно быстро выявить, где скрыта неисправность и устранить ее. Для того, чтобы найти поломку, не нужно особых знаний и навыков. С этим может справиться даже начинающий. Существует не так много причин, почему постоянно работает вентилятор охлаждения.

Что делать, если вентилятор охлаждения радиатора не работает

Убедиться, что вентилятор охлаждения радиатора вышел из строя и не работает, довольно просто. Для этого необходимо запустить мотор автомобиля и дать некоторое время ему поработать на холостом ходу. Когда на приборной панели будет видно, что температура охлаждающей жидкости подходит к критической зоне, датчик сообщит об этом вентилятору радиатора, чтобы тот включился в работу. В этот момент водитель услышит дополнительный шум из-под капота, а открыв его, увидит, что около радиатора крутится крыльчатка вентилятора.

Если температура охлаждающей жидкости дошла до критического значения, а вентилятор охлаждения радиатора не думает включаться, нужно выяснить, почему так происходит. Можно выделить следующие основные причины, из-за которых вентилятор охлаждения радиатора не работает:

Если вентилятор охлаждения радиатора не включается, обнаружить причину неисправности довольно просто, достаточно выполнить описанные выше проверки.

Что делать, если вентилятор охлаждения радиатора работает постоянно

Еще одной проблемой, которая может возникать с вентилятором охлаждения радиатора, является его постоянная работа. Если электродвигатель не выключается или включается слишком рано, когда температура охлаждающей жидкости еще далека от критической зоны, необходимо установить причину подобной неисправности и устранить ее.

Работа вентилятора охлаждения радиатора без остановки может быть связана со следующими проблемами:

Стоит отметить, что постоянная работа вентилятора охлаждения не столь опасна, как его полный выход из строя, но только не в той ситуации, когда проблема связана с заклинившим термостатом и перегревом мотора.

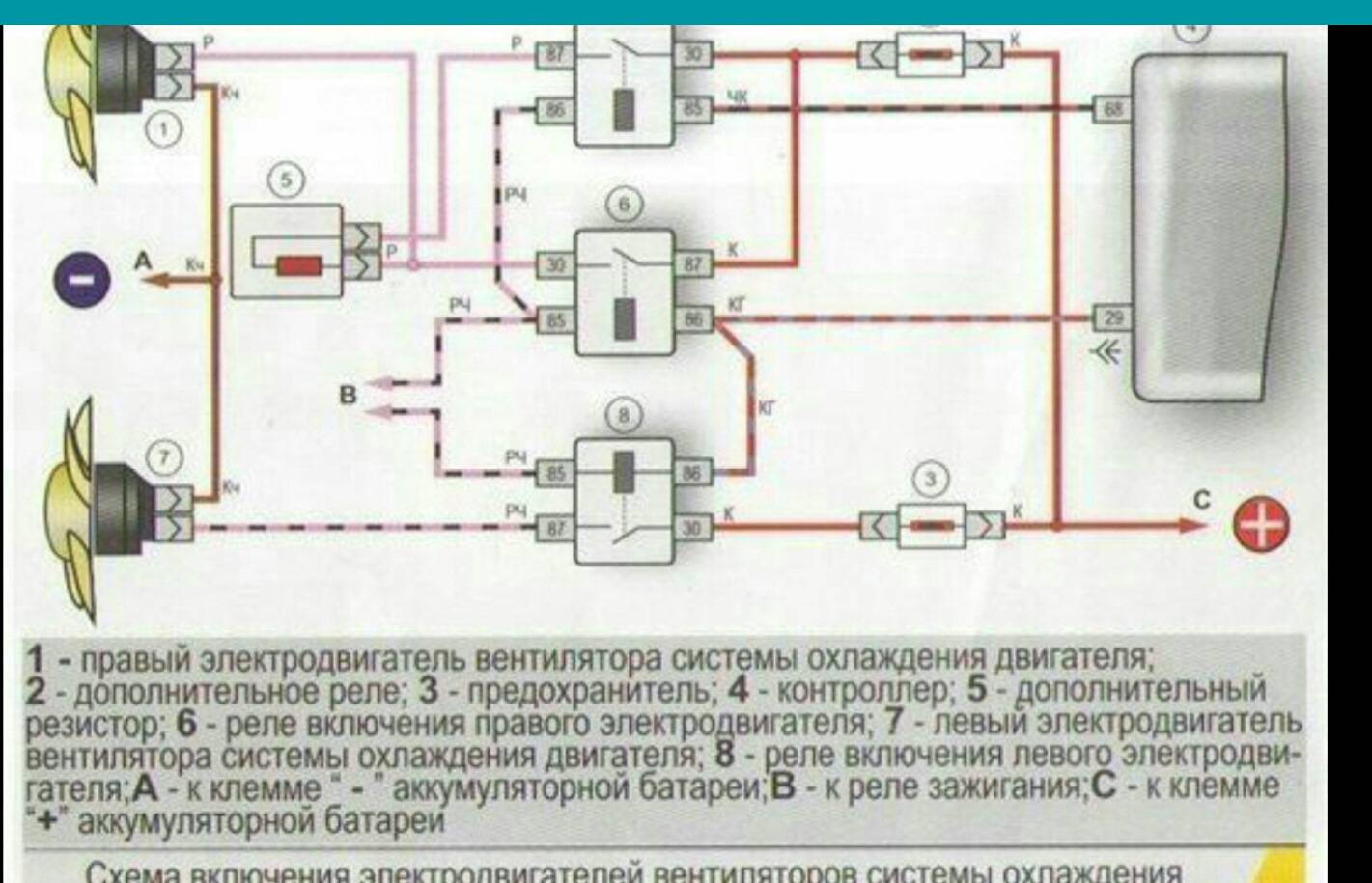

Снятие и замена резистора вентилятора

Чтобы понят, работают они или нет, нужно от их двигателей отсоединить разъем, и к проводам через которые подается напряжение подключить лампу, аналогично делаем и с датчиком, если обе лампочки загораются, то проблема в вентиляторах.

Чтобы их снять нужно, проделать следующие действия:

  1. Отключаем все провода
  2. Снимаем верхний патрубок

  3. Снимаем бампер
  4. Если имеется кондиционер, отгибаем трубки (делать это нужно аккуратно, так как они могут лопнуть) или сливаем фреон (залить обратно будет стоить не дёшево) затем снимаем радиатор кондиционера.
  5. На кожухе радиатора нужно ослабить гайки
  6. Наклоняем радиатор таким образом, чтобы можно было извлечь блок вентиляторов
  7. Откручиваем болты, которые крепят блок и извлекаем его

Если электродвигатели вентиляторов не запускаются при подключении проводов от АКБ непосредственно к клеммам питания, необходимо заменить устройства.

А еще интересно: Где находится датчик детонации Нива Шевроле, его установка и неисправности

Для этого понадобится набор гаечных ключей размером от 10 до 17 мм и крестовая отвертка.

Перед началом работ нужно загнать машину на смотровую канаву или подъемник и обесточить бортовую сеть, сняв минусовую клемму аккумулятора.

Демонтаж вентиляторов выполняется следующим образом:

  • Снять защиту картера и грязезащитный кожух.
  • Открутить саморезы и снять толстую пластину в форме паука и пару жестяных крышек, которые находятся спереди под днищем авто.
  • Открутить крепление поперечины рамки радиатора.
  • Ослабить натяжение и снять ремень гидроусилителя руля и помпы.
  • Выкрутить 4 болта, удерживающих насос ГУР.
  • Задвинуть насос назад, вывесив на шлангах.
  • Демонтировать ремень привода кондиционера.
  • Открутить болт, удерживающий зубчатый шкив ГРМ.
  • Снять шкив и ремень.
  • Открутить четыре гайки по углам корпуса электровентиляторов и два болта, фиксирующих его посередине.
  • Снять вентиляторный блок со шпилек и вытащить вниз.

Этот способ наверняка подходит для рестайлинговых моделей Нива Шевроле. На машинах постарше придется снимать решетку радиатора и бампер, откручивать крепления и отводить вперед радиаторы кондиционера и охлаждения. После этого доступ к электровентиляторам будет открыт.

Во время демонтажа следует внимательно запоминать порядок действия. Сборка производится в обратной последовательности.

Перед началом работ необходимо заехать на смотровую яму и снять клемму с аккумулятора. Для ремонта понадобятся гаечные ключи 10-13, отвертка и новый резистор. Деталь установлена в балке снизу под радиатором. Порядок снятия следующий:

  1. Открутить болты крепления и снять защиту картера вместе с грязезащитным кожухом.
  2. Демонтировать защитную планку резистора и выкрутить деталь.

Сборка выполняется в обратной последовательности.

Загрязнение радиатора

Все автолюбители знают, что радиатор находится спереди, и обдувается встречным ветром. Поэтому, именно ему достается вся пыль и грязь, попадающаяся на дороге. Постепенно эта пыль собирается между пластин радиатора, значительно ухудшая теплоотдачу. Потоки воздуха, в таком случае, значительно хуже охлаждают жидкость. Она постепенно нагревается до высокого уровня, и вызывает включение вентилятора.

Ремонт в этом случае простой, нужно почистить радиатор. На многих современных автомобилях его придется сначала снять, в некоторых случаях к нему вполне можно подобраться, даже не снимая его с машины. Рекомендуется промыть его с помощью проточной воды. Проще всего для этого воспользоваться шлангом. В некоторых случаях, имеет смысл перед мытьем почистить радиатор мягкой, сухой щеткой. Часто такую процедуру совмещают с продувкой радиатора.

Воздушные пробки

Не секрет, что причиной излишнего нагрева жидкости являются воздушные пробки. Появляются они вследствие ошибок при замене антифриза, а также из-за протечек в системе охлаждения. В итоге, жидкость прогревается неравномерно, что приводит к нестабильной работе вентилятора, с частыми включениями при поступлении в радиатор более горячей жидкости.

Перед устранением в обязательном порядке следует проверить систему на предмет утечек жидкости. Устранив их, переходят к выгону пробок. Для этого вам понадобится компрессор. Открутите от дросселя одну из трубок, подводящих к ней охлаждающую жидкость. Далее нужно подключить к горлышку расширительного бачка компрессор, и подать в него сжатый воздух. Обычно пары минут хватает, чтобы выгнать все имеющиеся пробки.

Замыкание датчика
. Достаточно часто происходит замыкание датчика. В таком случае, вентилятор или молотит, не переставая, или включается значительно раньше срока

При таких подозрениях нужно обратить внимание на время включения вентилятора, и сравнить температуру включения со стандартной. Если температура окажется ниже, то нужно просто поменять датчик и все нормализуется

Утепление на зиму
. Многие автолюбители ставят специальные утеплители на радиатор в зимнее время, это позволяет сократить время прогрева автомобиля, и экономить топливо. Но, во время оттепелей температура воздуха достаточно высокая. При наличии утеплителя мотор охлаждается недостаточно, что заставляет вентилятор работать более интенсивно. Для устранения причины просто снимите утепление с радиатора.

Заключение
. Система охлаждения машины всегда должна находиться в исправном состоянии. Поэтому, водителю необходимо внимательно следить за состоянием этой системы

Особенно важно правильно отыскать причину, почему постоянно работает или часто включается вентилятор охлаждения. Это конечно не фатальная проблема, но пренебрежение этим сигналом может привести к серьезным неисправностям двигателя

Бесперебойная работа двигателя может быть обеспечена только в оптимальном температурном режиме, именно поэтому системе охлаждения производители моторов уделяют особое внимание. Давно принято в автомобильных двигателях внутреннего сгорания использовать воздушное и жидкостное охлаждение

Воздушное охлаждение устроено довольно просто, и оно представляет собой турбину с крыльчаткой, которая приводится во вращении от коленчатого вала, то есть работает постоянно, пока запущен двигатель. Жидкостное охлаждение значительно сложнее, и оно включает в себя массу элементов. Одним из них является вентилятор охлаждения радиатора, при неправильной работе которого достигнуть эффективного охлаждения мотора не получится.

Помпа

Во многих случаях, причиной повышения температуры охлаждающей жидкости в радиаторе становится плохая работа водяного насоса. В таком случае, антифриз медленно проходит по системе и слишком сильно нагревается. Попадая в радиатор, он не успевает остыть до нормальной температуры, и идет по следующему кругу, нагреваясь еще сильнее. Если помпа худо-бедно работает, то выражается такая проблема, только постоянной работой вентилятора. Если помпа отказала полностью, то в считанные минуты машина «закипит». Это крайне опасное состояние, которое практически всегда оставляет после себя последствия в виде проблем с двигателем.

холостых оборотах

Термостат

Двигатель может перегреваться по вине термостата. Часто случается, что механизм данного элемента заклинивает. Вентилятор, в свою очередь, обязательно реагирует на это. Сам термостат остается открытым только наполовину.

В итоге охлаждающая жидкость не может эффективно отводить тепло от двигателя, так как ее движение по системе замедляется. Когда силовой агрегат перегревается, а температура ОЖ растет, датчик реагирует на это событие и запускает вентилятор. Часто с такой проблемой сталкиваются владельцы автомобилей «Опель Астра» – постоянно работает вентилятор охлаждения. А решается проблема заменой термостата.

Типы приводов вентиляторов охлаждения радиатора

На большинстве легковых автомобилей используется вентилятор охлаждения радиатора с электрическим приводом. Он устроен достаточно просто и состоит из трех ключевых элементов: электродвигатель на 12 Вольт, крыльчатка (крепится на роторе) и провода (подводятся к электрической системе автомобиля).

Поскольку вентилятору охлаждения радиатора требуется работать только в тот момент, когда охлаждающая жидкость перегревается, ему необходим управляющий элемент. Им выступает датчик, контролирующий температуру жидкости. Когда она ниже допустимого значения, вентилятор охлаждения отключен. Если охлаждающая жидкость начинает перегреваться, датчик подает команду на включение вентилятора для снижения ее температуры до допустимых значений.

Обратите внимание:
При движении автомобиля вентилятор охлаждения радиатора практически всегда находится в выключенном состоянии, благодаря встречному потоку воздуха, который охлаждает радиатор. Однако в пробке или на холостых оборотах он обязан включаться, чтобы не произошел перегрев мотора из-за

Также существуют вентиляторы охлаждения радиатора на механическом приводе, но они получили распространение только на крупных грузовиках, тракторах и другой специальной технике. Вентиляторы на механическом приводе работают постоянно, если не предусмотрена специальная дополнительная муфта сцепления для их отключения.
