Признаки пробитой прокладки ГБЦ

Методы диагностики

При обнаружении прямых или косвенных признаков перед автовладельцем возникает новая задача. Ему необходимо разобраться в том, как проверять прокладку ГБЦ на предмет пробоя.

Всего существует несколько методов. Причём диагностика достаточно простая, и её можно применять в гаражных условиях. Опыт здесь не играет ключевой роли, поскольку с поставленной задачей справятся и начинающими автомобилисты.

Если вам интересно и необходимо знать, как проверить, была ли пробита на двигателе автомобиля прокладка ГБЦ, выполните следующие манипуляции. Любой из представленных методов подходит для получения точного ответа касательно целостности и текущего состояния уплотнителя между блоком и головкой.

Визуальный осмотр. Наиболее простой вариант, как самому можно определить, что на двигателе пробита или изношена прокладка ГБЦ. Здесь нет определённого и строгого алгоритма действий. Неисправность определяют просто путём визуального наблюдения. Сначала нужно запустить двигатель, открыть капот и присмотреться к области соединения блока и головки. Если через щели выходит даже небольшой объём дыма, проблема есть. Также можете прислушиваться к поведению мотора, который может начать выдавать нехарактерные звенящие звуки.
Проверка радиатора и расширительного бачка с ОЖ. Ещё обязательно проверяется горловина, с помощью которой в рамках планового ТО заливается новое моторное масло. Метод тоже визуальный. Просто открутите все крышки и внимательно на них посмотрите. Не забудьте заглянуть внутрь бачка. Если жидкость охлаждения проникла в мотор, на крышке маслозаливной горловины, вы увидите характерную рыжую эмульсию. Если масло оказалось в антифризе, тогда маслянистые пятна появятся на крышке радиатора или же расширительного бачка.
Наблюдение за выхлопной трубой. Запустите двигатель. Можете попросить помощника немного погазовать, чтобы увеличить объём выходящего дыма из выхлопной трубы. Если вы видите на выходе дым белого цвета, фактически являющийся паром, проблема с пробитой прокладкой наверняка есть. При использовании антифриза через трубу обычно выходит дым белого цвета с характерным сладким оттенком. Дополнительно загляните в расширительный бачок с ОЖ. Если уровень постепенно падает, тогда вы вероятно диагностировали пробой прокладки. Хотя признак считается косвенным.
Проверка наличия выхлопа в системе охлаждения. Чтобы сделать это, можно воспользоваться одним из 2 методов. Первый способ предусматривает откручивание крышки на радиаторе или расширительном бачке. Если внутри наблюдается активное бурление, это плохой признак. Второй метод заключается в применении воздушного шарика или обычного презерватива. Изделие натягивается на горловину бачка, сняв перед этим крышку. Затем запускается двигатель при оборотах около 3-5 тысяч в минуту. Если шарик или презерватив надувается (быстро или медленно), произошла разгерметизация. То есть в ближайшее время потребуется заменить прокладку.

Все методы используются уже не один десяток лет, но продолжают оставаться эффективными, простыми и достаточно точными. Да, вы можете потратить лишние деньги и отправиться на диагностику в автосервис. Но чтобы сэкономить, лучше самому определить неисправность, а далее уже поручить замену мастерам или сделать всё своими руками.

Самостоятельная замена прокладки потенциально сложна и тяжело выполнима без наличия соответствующего опыта и специального инструмента. Также не стоит доверять гаражным СТО, не имеющим лицензии. Тут лучше потратить больше денег, но отдать машину в надёжные руки специалистам, которые предоставят гарантии на выполненную работу.

Разница между пробитой и прогоревшей прокладкой ГБЦ

Под прогаром следует понимать неисправность, при которой выхлопные газы прорываются в соседние цилиндры, масляные каналы или рубашку охлаждения ДВС. Чаще всего прогар происходит между цилиндрами, так как уплотнение в этом месте принимает наибольшую термическую нагрузку.

Понятие пробоя более обширное и включает в себя также случаи, когда каналы циркуляции масла и охлаждающей жидкости (ОЖ) сообщаются между собой. Из-за смешивания в расширительном бачке и/или поддоне образуется эмульсия кофейного цвета. При пробое наружу первым признаком будут следы масла/тосола на двигателе.

Признаки прогара

Двигатель троит, падение мощности, черный дым из выхлопной трубы (несгоревшее топливо). Сообщение соседних цилиндров приводит к нарушению газообмена. На такте сжатия газы перетекают в соседний цилиндр, вследствие чего не создается достаточное давление в конце такта сжатия, нарушается либо и вовсе отсутствует горение смеси. Из-за этого двигатель работает неустойчиво, на кузов передаются сильные вибрации.
Повышенное давление в системе охлаждения двигателя. Поскольку система наполняется отработанными газами, все резиновые патрубки будут раздуты, что можно проверить на ощупь. Нередко последствием пробитой прокладки становится утечка антифриза. Из-за повышенного давления в системе течь возникает в наиболее ослабленных участках: места обжатия патрубков хомутами, незатянутые подводы к штуцерам, потрескавшиеся из-за старости резиновые шланги.

Маслянистые пятна на поверхности антифриза в расширительном бачке. Причина в несгоревшем бензине и примесях масла, которые просачиваются в охлаждающую жидкость вместе с газами.
Двигатель перегревается. Раскаленные отработавшие газы нагревают антифриз, поэтому система охлаждения не справляется с теплоотводом.
Белый дым из выхлопной трубы. Причина в прогоревшей прокладке между каналом циркуляции ОЖ и цилиндром, из-за чего антифриз попадает в камеру сгорания. Нередко проблема начинает проявлять себя после длительного простоя, когда в цилиндре накапливается тосол. В придачу ко всему в такой ситуации вы заметите затрудненный запуск двигателя. Естественно, что в таком случае уровень антифриза в бачке будет постоянно снижаться.

С ремонтом прогара затягивать не стоит, так как скопление большого количества антифриза в камере сгорания может привести к гидроудару и, как следствие, дорогостоящему капитальному ремонту.

Что делать если пробило прокладку ГБЦ

Многих водителей интересует вопрос, можно ли ездить с пробитой прокладкой ГБЦ? Ответ прост — можно, но нежелательно, и лишь на небольшие расстояния, В частности, до гаража или автосервиса для проведения ремонтных работ. В противном случае последствия того, что пробило прокладку ГБЦ могут быть самыми плачевными.

Если в результате диагностики выяснилось, что прокладку пробило, то с этим уже ничего не поделать, кроме как произвести её замену

Также стоит осмотреть прилегающие поверхности, и что самое важное, постараться выяснить истинную причину прогара… Цена прокладки может быть разной и зависит от марки автомобиля и производителя самой запчасти. Однако по сравнению с другими узлами она невысока

Ремонтные работы могут обойтись вам несколько дороже простой покупки прокладки. Дело в том, что необходимо учесть следующие моменты:

Если в процессе демонтажа ГБЦ обнаружится, что крепежные болты “повело” и они не соответствуют техническим параметрам, их необходимо будет заменить. А иногда случаются ситуации, когда вследствие изменения геометрии ГБЦ болт невозможно выкрутить, и его приходится попросту срывать. Для проведения этой неприятной процедуры есть соответствующее оборудование. Часто на современных двигателях устанавливают болты, которые работают на пределе своей текучести. А это значит, что после снятия ГБЦ (для замены прокладки или по другим причинам) необходимо покупать и устанавливать аналогичные новые.
Если нарушена плоскость головки блока цилиндров, то необходимо будет провести ее шлифовку. Для этого используют специальные станки, работа на которых также будет стоить денег. Однако рабочую плоскость ГБЦ “ведет” не так часто, но проверить этот параметр все же стоит. В случае, если поверхность подверглась шлифовке, то новую прокладку необходимо покупать, учитывая толщину снятого слоя металла.

Перед самостоятельной заменой прокладки необходимо очистить головку от нагара, накипи и кусков старой прокладки. Далее необходимо провести ревизию ее поверхности. Для этого используют специальный мерный инструмент, как правило, линейку. Ею проводят по поверхности, выявляя наличие зазоров. Размер зазоров не должен быть больше 0,5. 1 мм. В противном случае поверхность головки нужно отшлифовать или целиком заменить на новую. Вместо линейки можно использовать толстый лист стекла (например, толщиной 5 мм). Его укладывают сверху на поверхность головки и смотрят на наличие возможных воздушных пятен. Для этого можно поверхность головки немного смазать маслом.

Проверка поверхности ГБЦ

При замене прокладки рекомендуется смазать ее поверхность графитовой смазкой. Так она станет мягче и проще найдет “свое” место на поверхности ГБЦ. Кроме этого, при демонтаже она будет легче сниматься. Преимущество графитовой смазки в данном случае состоит в том, что графит в процессе эксплуатации не выдавливается, превращаясь в золу.

После проведения ремонтных работ автовладелец должен следить за поведением мотора. Не появляются ли вновь описанные выше неисправности (белый дым из выхлопной трубы, эмульсия или жирные пятна в охлаждающей жидкости, масло на стыке ГБЦ и БЦ, отсутствует перегрев двигателя и так далее). Причем сразу после замены не стоит эксплуатировать двигатель на максимальной мощности. Лучше, чтобы прокладка “устоялась” и приняла свое место.

Почему пробивает прокладку ГБЦ

В большинстве случаев причиной, по которой возникают проблемы с прокладкой ГБЦ, является банальный перегрев. Из-за него крышку блока может “повести”, и нарушится плоскость, по которой прокладка прилегает к двум соприкасающимся поверхностям. Как следствие, возникает разгерметизация внутренней полости со всеми вытекающими последствиями. Изменяют свою геометрию, в основном, алюминиевые головки. Чугунные таким неисправностям не подвержены, они скорее дадут трещину, чем искривятся, да и то в самых крайних случаях.

Схема протяжки болтов ГБЦ на ВАЗах «классике»

Также из-за перегрева прокладка может накалиться до таких температур, при которых она изменит свою геометрию. Естественно, в этом случае также произойдет разгерметизация. Особенно это актуально для железо-асбестовых прокладок.

Еще одна причина — нарушение момента затяжки болтов. Пагубное влияние оказывает как очень большое, так и малое значение момента. В первом случае прокладка может разрушиться, особенно если она выполнена из некачественных материалов. А во втором — пропускать выхлопные газы наружу, не препятствуя им. При этом газы вместе с атмосферным воздухом будут пагубно влиять на материал прокладки, постепенно выводя ее из строя. В идеале болты необходимо закручивать с помощью динамометра, показывающего значение момента, кроме этого, соблюдать при этом последовательность их закручивания. Справочную информацию об этом можно найти в мануале.

Как правило, последовательность затяжки заключается в том, что сначала закручивают центральные болты, а после этого остальные по диагонали. При этом закручивание происходит поэтапно. В частности, в автомобилях ВАЗ “классических” моделей шаг момента составляет 3 кгс. То есть, все болты в указанной последовательности затягиваются на 3 кгс, после этого дотягиваются до 6 кгс, и до 9…10 кгс.

По статистике, в около 80% случаев, когда прокладка выходила из строя причиной этому служили неправильные моменты затяжки или несоблюдение ее последовательности (схемы).

И самая очевидная причина — низкое качество материала, из которого сделана прокладка. Тут все просто. Старайтесь покупать изделия в проверенных магазинах. При выборе необходимо руководствоваться правилом “золотой середины”. Прокладка, конечно же, стоит недорого, поэтому не стоит переплачивать, как и покупать откровенно дешевый мусор. Главное, чтобы вы были уверены в магазине, где совершаете покупку.

Также не исключено что прокладка головки блока прогорела попросту от износа материала, ведь у всего есть свой строк службы.

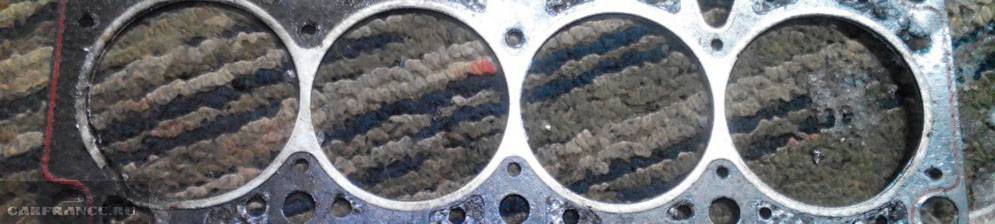

Примеры мест пробоя прокладки ГБЦ

Также иногда причинами в работе прокладки бывают проблемы с нарушением процесса сгорания топлива (детонация, калильное зажигание). Из-за перегрева очень страдает головка блока цилиндров. В ней могут появиться трещины, которые также приведут к разгерметизации описанных систем. Головка, как правило, сделана из алюминия. А в процессе нагрева он расширяется быстрее, чем стальные болты. Поэтому головка начинает значительно давить на прокладку, а та испытывает перегрузки. Это и приводит к отвердеванию материалов прокладки, что в свою очередь вызывает разгерметизацию.

Часто когда прокладка выходит из строя, она прогорает по окантовке или между цилиндрами. В этом случае нередко возникает эрозия поверхности блока цилиндров и самой окантовки вблизи повреждения. Изменение цвета материала прокладки возле окантовки также может свидетельствовать о высокой температуре в камере сгорания. Для устранения неисправности часто достаточно установить правильный угол зажигания.

Для водителя важно понимать различие между понятиями «пробой» и «прогар» прокладки. Пробой в данном случае подразумевает существенное повреждение поверхности прокладки или отдельных ее элементов

В данном же случае (а чаще всего так и происходит) водитель сталкивается с прогаром. То есть, возникают незначительные повреждения, которые порой даже тяжело найти на прокладке. Однако именно они становятся причиной перечисленных выше неприятных ситуаций.

Немного истории

Интересно, что первые двигатели внутреннего сгорания, построенные Отто и Даймлером, не имели прокладки головки блока цилиндров. Она была не нужна. Головка вместе с блоком представляли собой единое целое. Вскоре изобретатели поняли, что это была плохая идея, так как отсутствовал доступ к компонентам в верхней части двигателя.

Первым массовым автомобилем, оснащенным мотором с раздельной головкой и блоком, стал Ford Model T 1908 года. Инженеры тогда уже знали, что прокладка должна быть сплошной и идеально прилегать к обеим поверхностям, так как перепады температуры и давления очень большие.

Но лишь со временем инженеры научились создавать долговечные прокладки, которых хватало на весь срок службы двигателя. Об этом хорошо знают конструкторы, отвечавшие за разработку спортивных двигателей, обладающих чрезвычайно высокой степенью сжатия. Процесс совершенствования был длительным и болезненным. В 40-х годах даже применялись «спортивные швы» – блок и головку сваривали между собой.

Еще один сложный этап для прокладок наступил с распространением наддува, а затем с появлением небольших блоков, выполненных в соответствии с духом даунсайзинга (сокращения объема и увеличения мощности).

Впрочем, современные двигатели и без наддува характеризуются значительно более высокой степенью сжатия, чем раньше. Достаточно упомянуть Mercedes-Benz Typ S 30-х годов. Он выдавал всего 120 л.с. при рабочем объеме 6,8 литра, а степень сжатия была равна 5:1. В настоящее время Skyactiv-X от Mazda имеет коэффициент сжатия 16,3:1.

Сегодня прокладка головки обычно состоит из нескольких слоев различного материала – часто из композитов или металла (например, из стали). В спорте инженеры используют сложные многослойные прокладки (например, MLS – многослойная сталь). Когда-то при подготовке к гонкам Fiat 126 двигателисты использовали медь. Но сегодня это уже прошлое, и почти никто этот тип прокладок не применяет.

Методы определения неисправности

Если у водителя появляются хотя бы минимальные подозрения о том, что прокладка вышла из строя, стоит как можно быстрее обратиться в техцентр. Однако провести быструю диагностику можно в самостоятельном порядке. Достаточно подготовить самые простые средства и инструменты. Главное обладать хотя бы минимальными познаниями в физике.

Выше были перечислены основные признаки, которые свидетельствуют о поломке. Остается только правильно определить локализацию неисправности.

Использование перчатки или воздушного шарика

Если газ попал в систему охлаждения, то данную неисправность можно узнать по специфическому запаху. Однако на фоне других возможных запахов его не всегда возможно определить.

Можно попробовать надеть на горловину резиновое приспособление. Если газ действительно выходит, он будет надувать перчатку или детский шарик, что станет основным признаком для автовладельца. Подобный эксперимент дает возможность быстро установить пропускание газов. Эксперимент ставить без включенного двигателя, иначе антифриз закипит.

Использование бутылки

Применение бутылки осуществляется по идентичному принципу. Бутылку наполнить водой и сделать отверстие, в которое будет вставлен шланг. Второй конец нужно герметично присоединить к отверстию в бачке. Если газы присутствуют, то жидкость это обязательно проявит.

Чем грозит прогоревшая прокладка ГБЦ

Когда прогорела прокладка ГБЦ, последствия зависят от времени обнаружения неисправности и прекращения эксплуатации автомобиля. Если прокладка только прогорела, то можно обойтись минимальными потерями – заменой самой прокладки и сопутствующими работами. При движении с прогоревшей прокладкой возможны:

сильный перегрев с деформацией головки, что приведет к ее замене, а это не дешево;
заклинивание двигателя;
порыв патрубков системы охлаждения из-за высокого давления горячих газов.

Последствиями заклинивания двигателя могут стать необходимость шлифовки или замены коленвала, замена вкладышей, шатунов или поршней. В худшем случае может понадобиться ремонт блока цилиндров.

Бывают случаи, когда за ночь, сквозь прогоревшую прокладку в цилиндр набирается тосол и при запуске случается гидравлический удар с деформацией головки, шатуна, поршня, коленвала. Если возникла необходимость запустить двигатель, продолжительное время стоявший с прогоревшей прокладкой, необходимо выкрутить свечи или форсунки (для дизелей) и прокрутить коленвал. Затем обратно вкрутить свечи и можно заводить. Описанная процедура поможет избежать гидроудара, а значит, сэкономит деньги и время на ремонт.

Учитывая последствия, которые настают после того как прогорает прокладка ГБЦ, в случае возникновения любого из приведенных признаков, следует безотлагательно обратиться к специалистам. ” alt=””>

Очень многие узлы и агрегаты в современном автомобиле не могут нормально функционировать без герметизации в сопряжениях. Наиболее чувствительными в этом плане считаются сопряжение головки блока и блока цилиндров. Если за герметизацию в других узлах могут отвечать прокладки из технического картона, резиноматериала, а иногда и просто слой герметика, то в случае с головкой блока для герметизации служит прокладка довольно сложной формы и состава.

Методы диагностики

Визуальный осмотр. Наиболее простой вариант, как самому можно определить, что на двигателе пробита или изношена прокладка ГБЦ. Здесь нет определённого и строгого алгоритма действий. Неисправность определяют просто путём визуального наблюдения. Сначала нужно запустить двигатель, открыть капот и присмотреться к области соединения блока и головки. Если через щели выходит даже небольшой объём дыма, проблема есть. Также можете прислушиваться к поведению мотора, который может начать выдавать нехарактерные звенящие звуки.
Проверка радиатора и расширительного бачка с ОЖ. Ещё обязательно проверяется горловина, с помощью которой в рамках планового ТО заливается новое моторное масло. Метод тоже визуальный. Просто открутите все крышки и внимательно на них посмотрите. Не забудьте заглянуть внутрь бачка. Если жидкость охлаждения проникла в мотор, на крышке маслозаливной горловины, вы увидите характерную рыжую эмульсию. Если масло оказалось в антифризе, тогда маслянистые пятна появятся на крышке радиатора или же расширительного бачка.
Наблюдение за выхлопной трубой. Запустите двигатель. Можете попросить помощника немного погазовать, чтобы увеличить объём выходящего дыма из выхлопной трубы. Если вы видите на выходе дым белого цвета, фактически являющийся паром, проблема с пробитой прокладкой наверняка есть. При использовании антифриза через трубу обычно выходит дым белого цвета с характерным сладким оттенком. Дополнительно загляните в расширительный бачок с ОЖ. Если уровень постепенно падает, тогда вы вероятно диагностировали пробой прокладки. Хотя признак считается косвенным.
Проверка наличия выхлопа в системе охлаждения. Чтобы сделать это, можно воспользоваться одним из 2 методов. Первый способ предусматривает откручивание крышки на радиаторе или расширительном бачке. Если внутри наблюдается активное бурление, это плохой признак. Второй метод заключается в применении воздушного шарика или обычного презерватива. Изделие натягивается на горловину бачка, сняв перед этим крышку. Затем запускается двигатель при оборотах около 3-5 тысяч в минуту. Если шарик или презерватив надувается (быстро или медленно), произошла разгерметизация. То есть в ближайшее время потребуется заменить прокладку.

Появление масляной пленки в системе охлаждения

Это самый редкий вариант пробоя прокладки, так как, как правило, масляный канал уплотняется медной вставкой. И, тем не менее, такой пробой встречается.

Выглядит пробой вот так:

Дело в том, что давление в системе смазки достигает 6 кг/см и естественно оно превосходит давление в системе охлаждения, поэтому масло начинает попадать в антифриз и образуют масляную пленку в расширительном бачке.

Диагностируется такой пробой просто — если вы часто заглядываете под капот и видите в расширительном бачке появление масляной пленки, можно сделать предположение о том, что пробита прокладка ГБЦ.

Конечно, если у вас автомобиль оборудован теплообменником масло — антифриз, или в машине установлена автоматическая коробка перемены передач, необходимо сначала проверить эти узлы, а потом уже проверять на неисправность прокладку головки блока цилиндров.

Признаки неисправности

Люди с опытом быстро определяют пробой прокладки ГБЦ. Это можно понять по нескольким характерным симптомам. Они зависят от того, где возникло повреждение и насколько оно сильное.

Выбивает охлаждающую жидкость

Если повреждение между камерой сгорания и каналом, по которому проходит охлаждающая жидкость, раскаленные газы из цилиндра будут попадать в систему ОЖ. Из-за этого в ней создается очень большое давление, которое выдавливает воздух вместе с жидкостью через клапан пробки, установленной на расширительном бачке. Когда клапан неисправен, давление раздувает и рвет резиновые шланги. Или повреждение прокладки увеличивается, а газы попадают в систему смазки.

Проверить просто: снять крышку с бачка и запустить двигатель после этого. Из горловины пойдут пузыри вместе с жидкостью. Не стоит откручивать пробку на работающем моторе, так как избыточное давление с силой вытолкнет ОЖ и раскаленный пар наружу и спровоцирует ожоги.

Холодный воздух из отопителя

Этот вариант проявляется на некоторых моделях авто. Если пробка не успевает стравливать излишки давления, то воздух скапливается в радиаторе отопителя (высшая точка системы), из-за чего из него идет только холодный воздух при любых настройках.

Чтобы определить, пробита ли прокладка ГБЦ, нужно запустить печку на самой высокой температуре и снять патрубок на выходе из радиатора отопления. Когда пойдет ОЖ, быстро надеть патрубок и затянуть. Если через какой-то промежуток времени тепло пропадет, скорее всего, проблема именно в прокладке.

Скачки температуры двигателя

Когда газы идут в ОЖ, то могут скапливаться перед термостатом, так как он не выпускает жидкость. Из-за этого теплопередача нарушается и узел срабатывает с заметным запозданием, и температура поднимается заметно выше, чем обычно.

После открытия термостата температурные показатели нормализуются, после чего процесс повторяется заново. Поэтому скачки наблюдаются постоянно, нет нормального температурного режима. Со временем проблема может усугубиться еще больше.

К сведению!

Чтобы точно узнать, что виновата прокладка, а не термостат, нужно заглянуть в расширительный бачок. Там будет много пузырьков воздуха.

Водомасляная эмульсия или капли воды на щупе двигателя

Этот вариант легко определить по щупу. На нем будет эмульсия белесого цвета. Если пробой небольшой, эмульсия может быстро расслаиваться после остановки двигателя, но на щупе можно увидеть капельки воды – это конденсат.

Второй вариант – масляная пленка в расширительном бачке ОЖ. Это обратный процесс, когда масло попадает в систему охлаждения. Увидеть несложно, но лучше делать это после того, как машина постоит какое-то время.
