Принцип работы термостата – на страже эффективного охлаждения

Диагностика термостата

Нормально работающий термостат не требует внимания автовладельца. Вмешательство в работу системы охлаждения потребуется при появлении признаков перегрева или слишком длительного прогрева мотора. В таком случае в первую очередь необходимо начинать с диагностики терморегулятора. Рекомендуется придерживаться следующего плана:

1. Оценить работу термостата без снятия с автомобиля. Необходимо визуально оценить температуру патрубков. таким образом можно вычислить заклинивший в открытом или закрытом положении терморегулятор;
2. Снять терморегулятор. Поместив его в емкость с водой, начать нагревание, контролируя выдвижение штока. Если клапан не открывается в кипящей воде, то и в случае перегрева термостат не перенаправит охлаждающую жидкость в радиатор.

Проверка термостата

В процессе эксплуатации автомобиля необходимо постоянно следить за его температурным режимом. Обнаружив неисправность термостата, необходимо в кратчайшие сроки произвести диагностику и ремонт системы охлаждения. В противном случае возможно закипание двигателя и последующий дорогостоящий ремонт.

Замена термостата своими руками

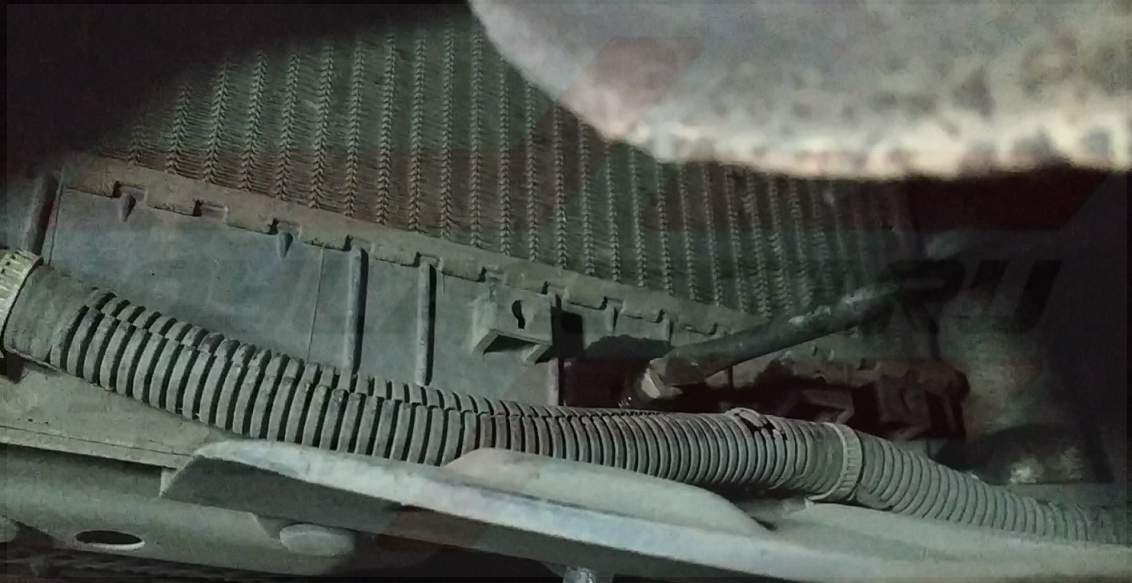

Итак, первым делом сливаем ОЖ. Как это сделать подробно показано здесь — Замена охлаждающей жидкости

Примечание. Если Вы давно не меняли ОЖ, тогда лучше слить всю и после замены термостата залить свежую. А если ОЖ на Вашем авто не требует замены, тогда можно слить только около трех литров. Этого хватит для замены термостата. А затем просто долить эти три литра.

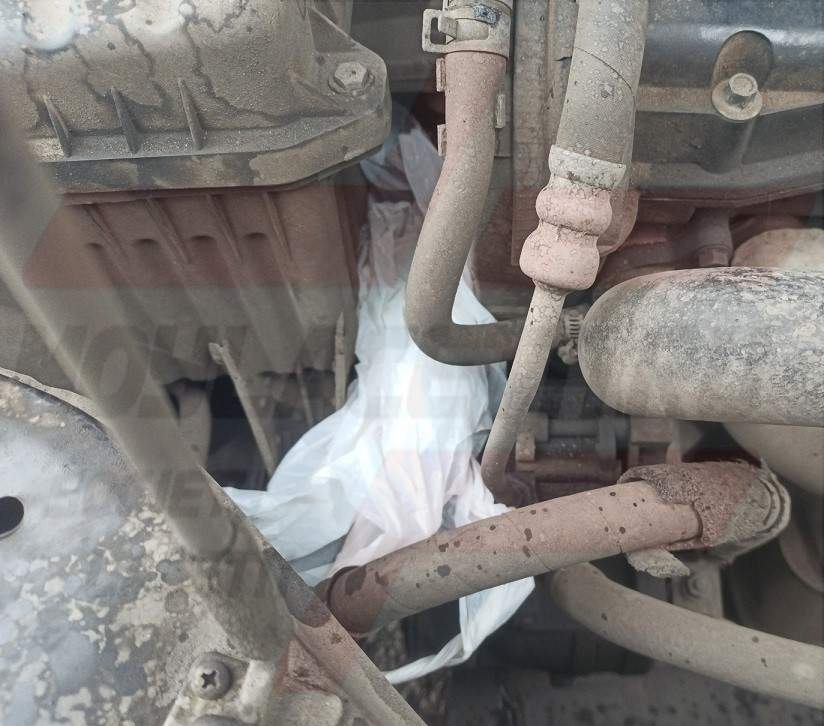

Теперь закрываем ремень вспомогательных агрегатов пакетом или клеенкой, чтобы не вымазать при отсоединении патрубков

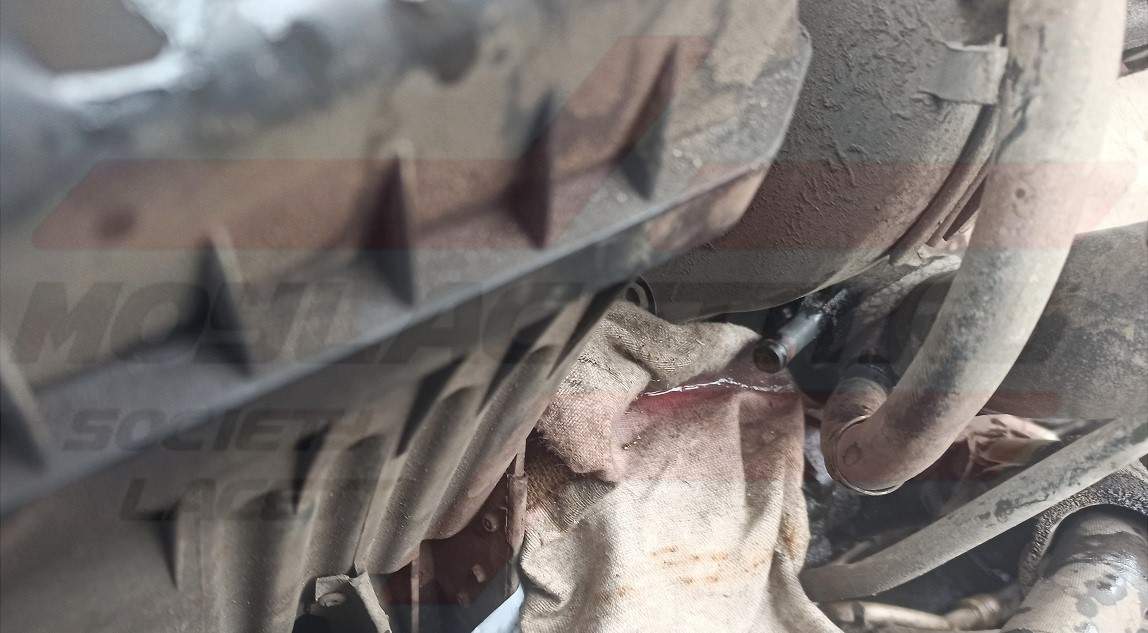

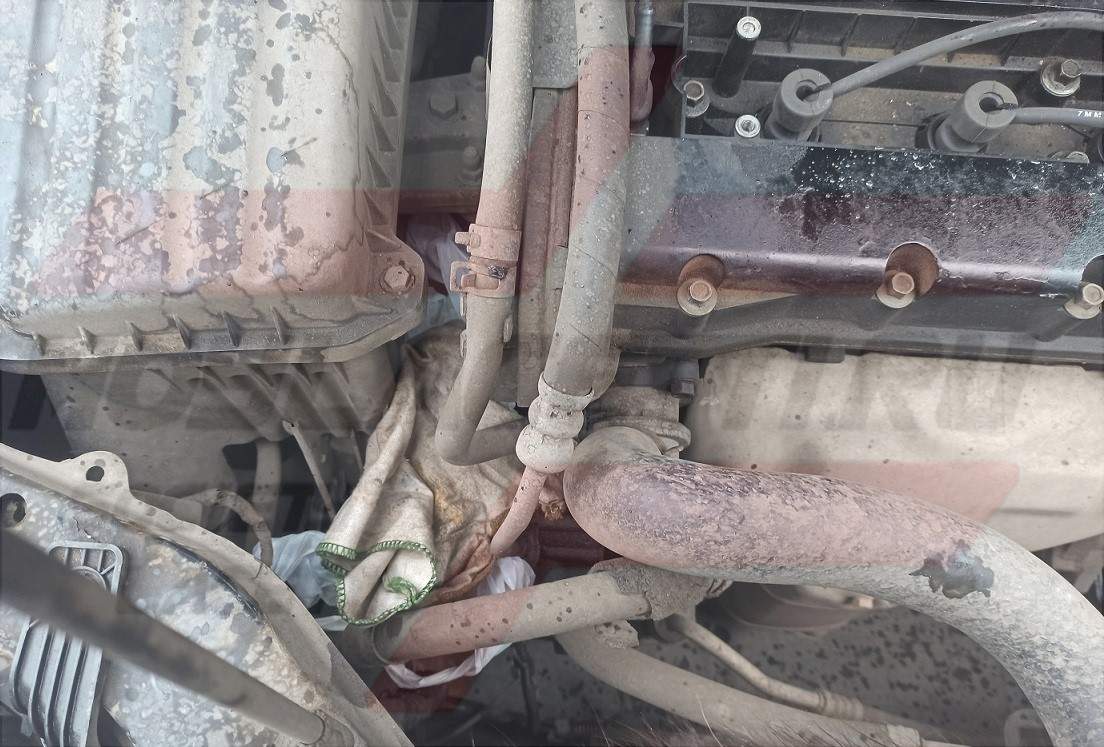

Сверху укладываем ветошь, чтобы она впитала пролившуюся ОЖ

Примечание. Так как у нас отсутствует электричество в городе, работы приходилось выполнять при дневном свете на улице под мокрым снегом. Поэтому на фото видны мокрые пятна.

Одеваем резиновые перчатки, чтобы не контактировать с ОЖ.

Разжимаем хомут и отсоединяем малый патрубок от термостата.

Примечание. На данном авто установлен не родной хомут, а червячный. Его видно на фото.

То же самое проделываем с большим патрубком.

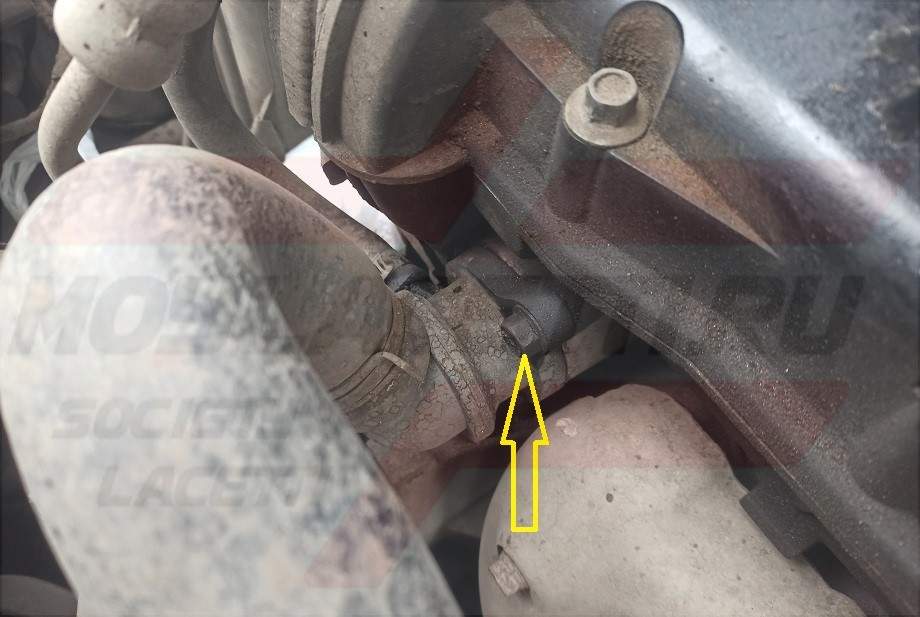

Теперь откручиваем два болта крепления термостата. Один вверху

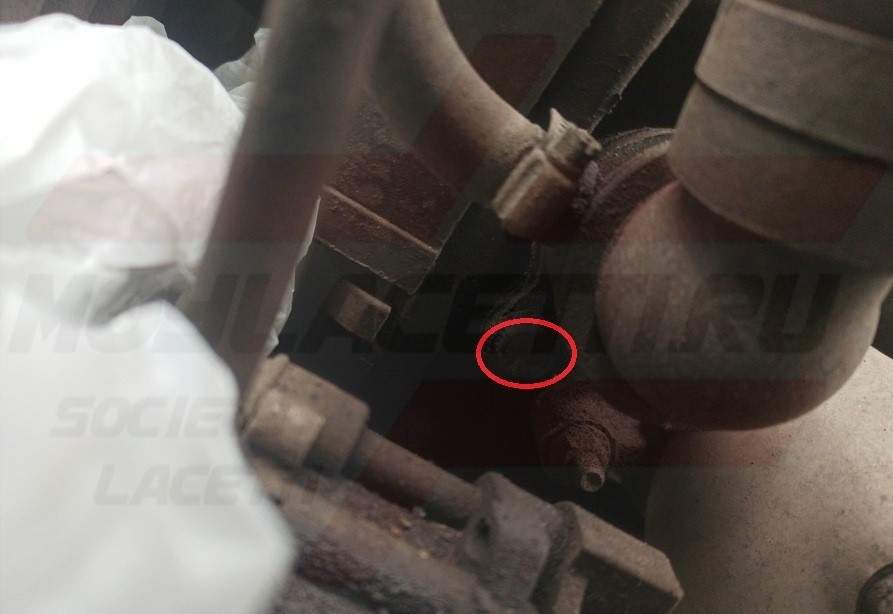

И второй внизу

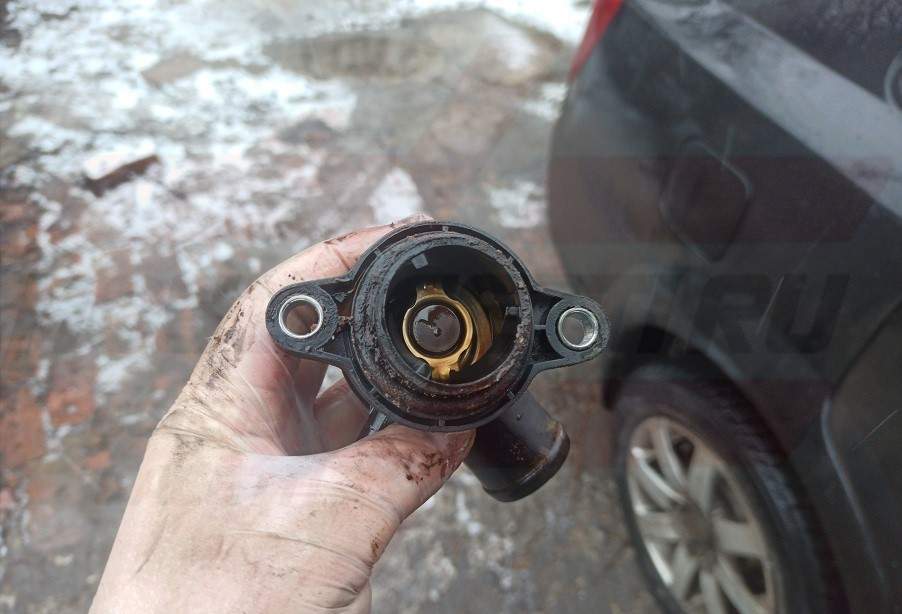

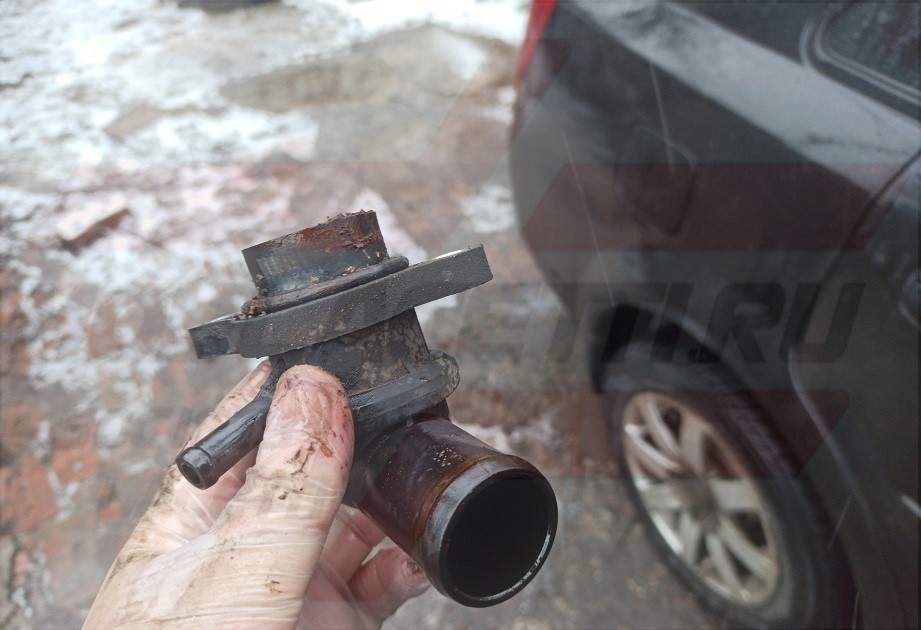

С небольшим усилием тянем термостат «на себя» и вынимаем его

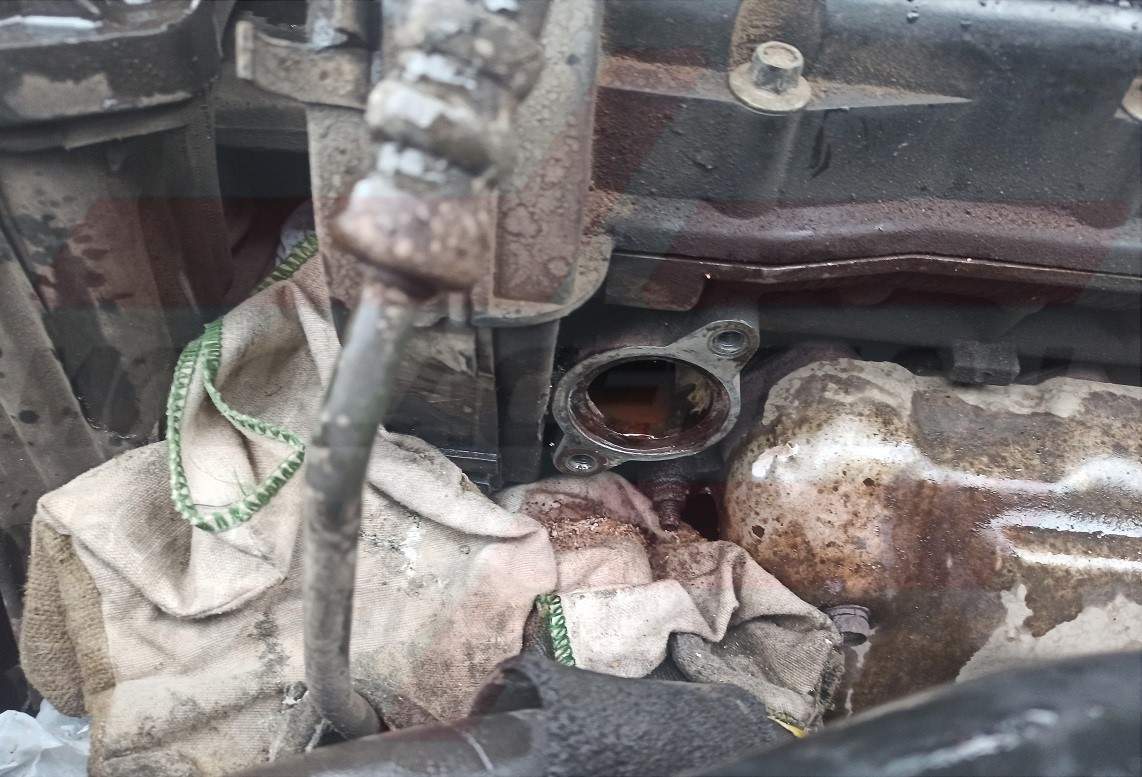

Посадочное место термостата тщательно вытираем. Особенно, если кто-то до Вас набузовал туда герметик

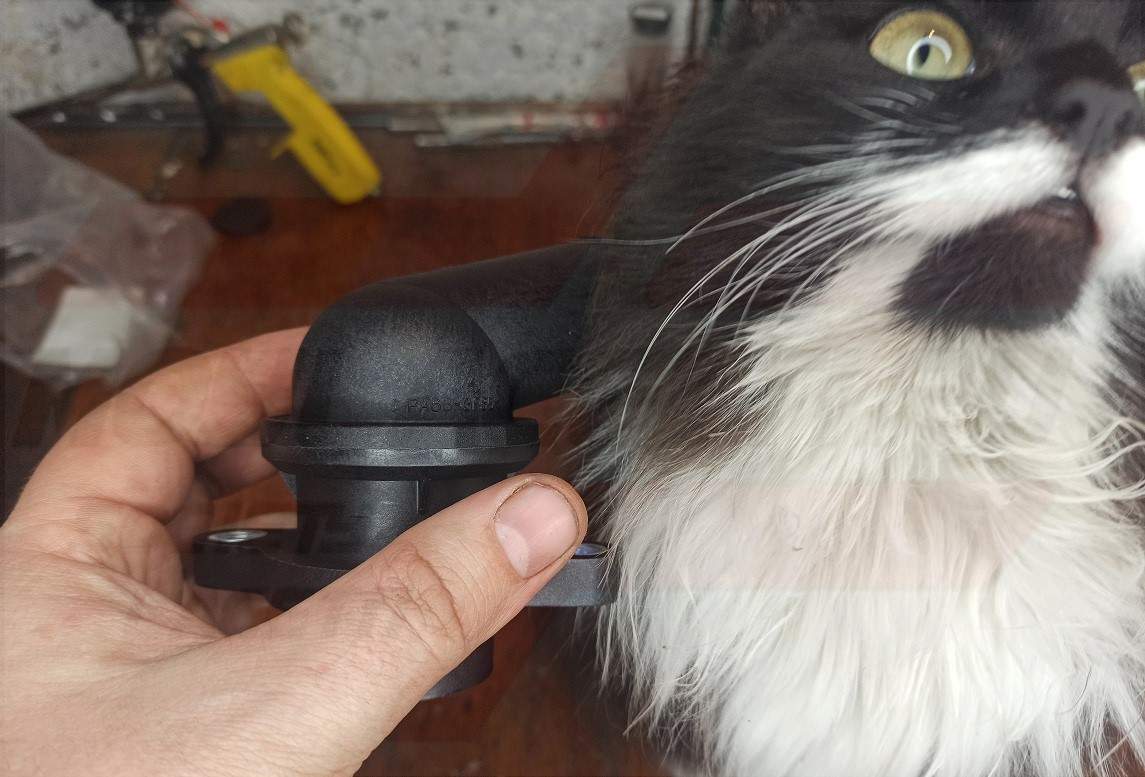

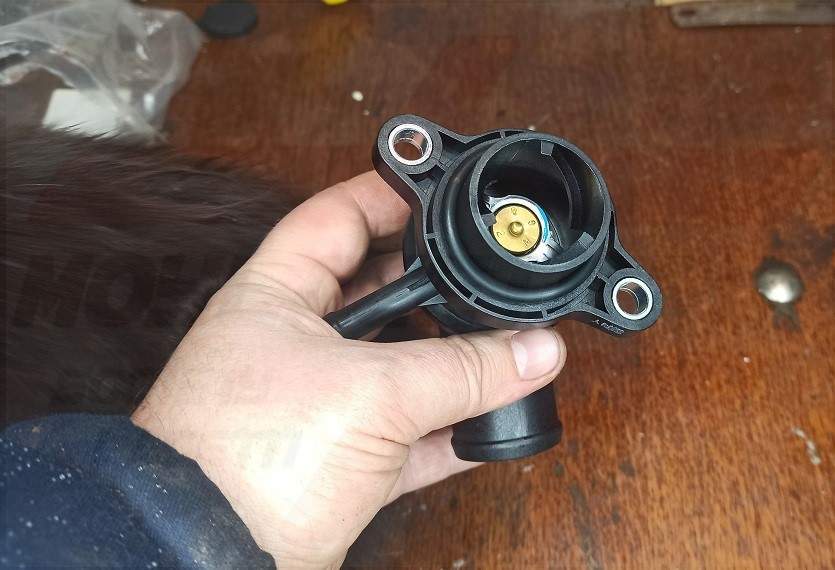

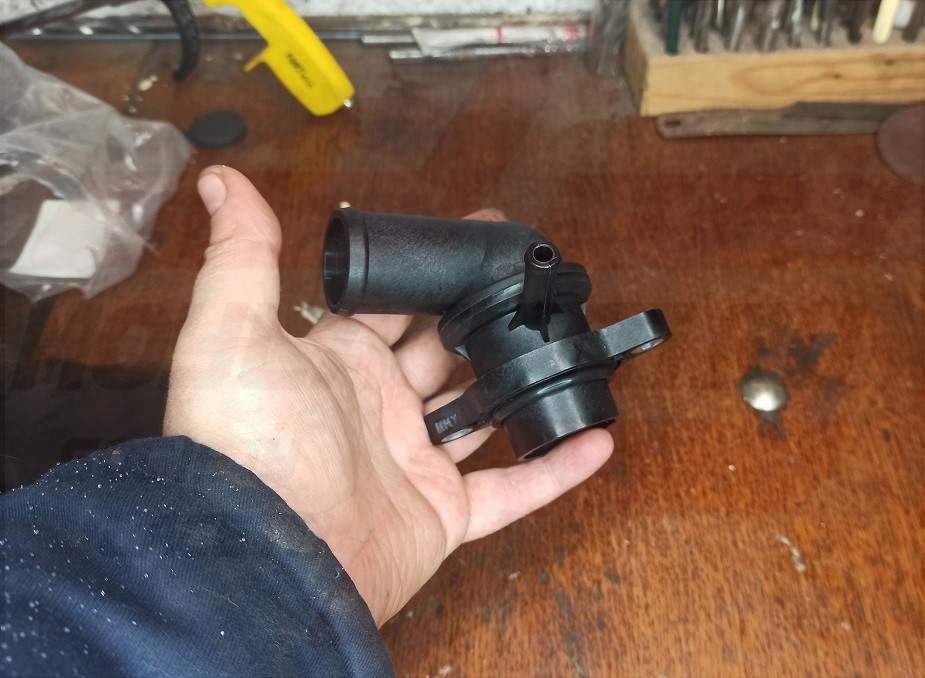

Распаковываем новый термостат

Не забываем одеть на него новую прокладку

Аккуратно устанавливаем термостат на двигатель. Закручиваем два болта крепления. Монтируем патрубки и заливаем охлаждающую жидкость в расширительный бачок.

Описание и схемы работы на ВАЗ 2106, 2107, 2109, 2114

В автомобилях ВАЗ система охлаждения имеет ряд особенностей. В частности, перед насосом монтируется специальный 2-клапанный термостат (дополнительный и основной), имеющий твердый (восковый) наполнитель.

Пока двигатель еще не прогрелся, большая часть ОЖ будет проходить по малому кругу, то есть с охватом насоса системы, рубашки охлаждения силового узла и цилиндров, а также термостата.

Далее жидкость снова возвращается к насосу. Вместе с этим ОЖ циркулирует через рубашку трубопровода впуска и камеры для смешивания в карбюраторе.

Если же кран отопителя салона открыт, то жидкость проходит и через его радиатор.

В случае, когда мотор прогрет не до конца, то есть температура ОЖ еще не достигла нужной отметки (90 градусов Цельсия), два клапана частично открываются, и часть раскаленной жидкости идет к основному радиатору.

Это позволяет быстрей прогреться силовому узлу. Как только температура доходит до уровня 90 градусов Цельсия, открытие клапана происходит полностью, что позволяет весь поток направить через радиатор.

Основные металлы, из которых выполнены элементы термостата — медь и латунь.

Принцип работы схож с тем, что уже рассматривался выше. В основе устройства лежит небольшой цилиндр. В нем есть шарик из воска, который плавится при достижении 82 градусов Цельсия.

Благодаря нагреву, воск начинает плавиться и увеличиваться в объемах. Как следствие, создается давление, способствующее «выпадению» штыря и открытию клапана.

Как только температура мотора приходит в норму, воск снова твердеет и занимает прежний вид.

Что такое термостат

Термостат – это дискретный механический прибор, который при достижении заданной уставки по температуре, изменяет своё состояние или состояние своих электрических контактов.

Эти контакты, например, могут использоваться в релейных электросхемах, запуская или останавливая различные агрегаты или передавать информацию о достижении температуры в систему автоматизации АСУТП. Само слово происходит от двух греческих слов: «θερµο-», что означает тепло и «στατός» — стоячий, неподвижный.

В отличие от аналоговых датчиков температуры, таких как термопара или термометр сопротивления, термостат не покажет истинное значение температуры в определённый момент времени. Задача его заключается лишь в том, чтобы при выставленном заранее значении температуры «сработать», то есть изменить своё состояние. После этого в зависимости от типа термостата выполняются требуемые при регулировании действия.

Термостаты применяют в устройствах или системах, которые что-либо нагревают или охлаждают до заданных температурных значений. Например, в холодильниках, отопительных приборах, системах охлаждения автомобильных двигателей, промышленных печах и др.

Из чего состоит термостат и какой у него принцип работы

Устройство термостата и его принцип работы зависят от используемого типа чувствительного элемента. Это могут быть биметаллические пластинки или металлические капсулы с капиллярными трубками, заполненные жидкостью или газом.

Биметаллическая пластина представляет собой две разнородные металлические полоски с разными коэффициентами теплового расширения, которые сваривают вместе. Во время нагрева одна из металлических пластин расширяется больше, что приводит, при достижении заданной температуры, к её изгибанию или выпрямлению.

Механически передвигаясь таким образом, биметаллическая пластина может замкнуть или разомкнуть электрические контакты или, например, открыть клапан охлаждающей жидкости.

Ещё один из распространенных видов термостата – капиллярный. Его работа основана на первом законе термодинамики, согласно которому при изменении температуры в термодинамической системе, она должна выполнять механическую работу до тех пор, пока не придет в равновесное состояние.

Капиллярный термостат включает в себя следующие элементы:

• металлическую капсулу, содержащую рабочую жидкость (например, гликоль);
• капиллярную трубку, соединяющий датчик с регулирующим блоком термостата;
• регулирующий блок или электромеханическое реле, при помощи которого задаётся уставочное значение температуры.

При нагреве металлической капсулы изменяется объём её содержимого, которое через капиллярную трубку давит на мембрану реле и при достижении заданной температуры происходит замыкание или размыкание его контактов.

У всех типов термостатов задание температуры происходит механически, поворачивая регулировочный винт, либо жёстко задано производителем на определённую температуру.

Назначение термостата

Как было сказано выше, основной задачей термостата является контроль за температурным режимом. Сфера использования термостатов очень широкая: от утюга в маленькой квартире до огромных печей на промышленных объектах. Они применяются в различной технике, отопительных системах, кондиционерах и бытовых приборах.

Термостат делает их использование безопасным и в то же время комфортным, поскольку регулирование температуры осуществляется автоматически.

Термостаты могут быть уже встроенными или применяться дополнительно, например, в смесителях для воды, для корректировки работы газовых котлов или подогрева пола.

Автомобильный термостат – обязательный компонент для системы охлаждения двигателя. Он помогает поддерживать необходимую температуру, не допуская перегрева.

Схема циркуляции охлаждающей жидкости. Схема системы охлаждения двигателя

В любом автомобиле используется двигатель внутреннего сгорания. Широкое распространение получили жидкостные системы охлаждения – только на старых «Запорожцах» и новых «Тата» используется обдув воздухом. Нужно отметить, что схема циркуляции охлаждающей жидкости на всех машинах практически похожа – присутствуют в конструкции одинаковые элементы, выполняют они идентичные функции.

Малый круг охлаждения

В схеме системы охлаждения двигателя внутреннего сгорания присутствует два контура – малый и большой. Чем-то она схожа с анатомией человека – движением крови в организме. Жидкость двигается по малому кругу тогда, когда необходимо произвести быстрый прогрев до рабочей температуры. Проблема в том, что мотор может нормально функционировать в узком диапазоне температур – около 90 градусов.

Нельзя ее повышать или понижать, так как это приведет к нарушениям – изменится угол опережения зажигания, топливная смесь будет сгорать несвоевременно. В контур включен радиатор отопителя салона – ведь нужно, чтобы внутри машины было тепло как можно раньше. Подача горячего антифриза перекрывается с помощью крана. Место его установки зависит от конкретного автомобиля – на перегородке между салоном и моторным отсеком, в области бардачка и т.д.

Большой контур охлаждения

В схему системы охлаждения двигателя при этом включается еще и основной радиатор. Он устанавливается в передней части автомобиля и предназначен для экстренного снижения температуры жидкости в двигателе. Если на автомобиле имеется кондиционер, то радиатор его устанавливается рядом. На автомобилях «Волга» и «Газель» применяется масляный радиатор, который также ставится в передней части автомобиля. На радиаторе обычно ставится вентилятор, который приводится в движение электромотором, ремнем или муфтой.

Жидкостный насос в системе

Это устройство входит в схему циркуляции охлаждающей жидкости «Газели» и любого другого автомобиля. Привод может осуществляться следующим образом:

1. От ремня газораспределительного механизма.
2. От ремня генератора.
3. От отдельного ремня.

Конструкция состоит из таких элементов:

1. Металлическая или пластиковая крыльчатка. От количества лопастей зависит эффективность работы насоса.
2. Корпус – обычно выполняется из алюминия и его сплавов. Дело в том, что именно этот металл хорошо работает в агрессивных условиях, практически не действует на него коррозия.
3. Шкив для установки ремня привода – зубчатый или клиновидный.
4. Вал – стальной ротор, на одном конце которого находится крыльчатка (внутри), а снаружи шкив для установки приводного шкива.
5. Бронзовая втулка или подшипник – смазка этих элементов осуществляется при помощи специальных присадок, которые имеются в антифризе.
6. Сальник позволяет избежать вытекания жидкости из системы охлаждения.

Термостат и его особенности

Сложно сказать, какой именно элемент обеспечивает наиболее эффективную циркуляцию жидкости в системе охлаждения. С одной стороны, помпа создает давление и антифриз двигается по патрубкам с ее помощью.

Но с другой стороны, если бы не было термостата, движение происходило бы исключительно по малому кругу. Конструкция содержит такие элементы:

1. Корпус из алюминия.
2. Выходы для соединения с патрубками.
3. Пластина биметаллического типа.
4. Механический клапан с возвратной пружиной.

Принцип работы заключается в том, что при температуре ниже 85 градусов двигается жидкость только по малому контуру. При этом клапан внутри термостата находится в таком положении, при котором не попадает антифриз в большой контур.

Как только достигнет температура 85 градусов, начнет деформироваться биметаллическая пластина. Она воздействует на механический клапан и открывает доступ антифризу к основному радиатору. Как только снизится температура, клапан термостата вернется в исходное положение под действием возвратной пружины.

Расширительный бачок

В системе охлаждения двигателя внутреннего сгорания имеется расширительный бачок. Дело в том, что любая жидкость, в том числе и антифриз, при нагреве увеличивает объем. А при охлаждении объем уменьшается. Следовательно, необходим какой-то буфер, в котором будет храниться небольшое количество жидкости, чтобы в системе всегда ее было вдоволь. Именно с этой задачей и справляется расширительный бачок – туда выплескивается излишек во время нагрева.

Крышка расширительного бачка

Еще один незаменимый компонент системы – это пробка. Существует два типа конструкции – герметичная и негерметичная. В том случае, если на автомобиле применяется последняя, пробка расширительного бачка имеет только дренажное отверстие, через которое уравновешивается давление в системе.

Всё про термостат и температура открытия прибора

Термостат – физическое устройство, которое обеспечивает постоянство температуры в системе; поддерживает её на заданном уровне, включая/выключая нагревающий или охлаждающий элемент, или же меняя поток теплоносителя.

Это устройство вы сможете найти во многих примерах бытовой техники: водонагреватель, холодильник, микроволновая печь, фен, тостеры, утюги и так далее, и даже в автомобилях.

Он входит в систему охлаждения всех приборов, связанных с риском перегрева. Возможно, большинство людей никогда и не задумывались, что каждый день сталкиваются с данной деталью. Эта статья поможет разобраться с тем, какие есть виды, по какому принципу они функционируют, какие существуют поломки, а также с одной особенностью эксплуатации – открытие.

Открытый Honeywell

Виды термостатов

Итак, существуют разные их классификации. Первый и самый очевидный критерий – по виду бытовой техники или марки авто. Второй – диапазон рабочей температуры.

Существует три диапазона:

• Менее -60°C (Используются при взаимодействии с расплавленными металлами и солями)
• -60- 500°C (Такими теплоносителями являются вода, различные масла, спирты и т.д.)
• 300-1200°C ( Их ещё называют криостатами)

Холодоагентами в них служат гелий, азот и другие разжиженные или отвердевшие газы.

Рабочее тело (или теплоноситель), является ещё одним критерием и бывает трёх видов: воздушный, жидкостный, твердотельный.

Основной задачей является поддержание температуры.

Исходя из этой цели ещё одним критерием считают то, насколько точно они поддерживают заданный режим и амплитуду их отклонения от норм:

• 5—10°C (показатель низкой тепловой стабильности)
• 1—2 °C (тепловая стабильность хорошая, применимо для жидкостных)
• 0,1°C (тепловая стабильность высокая, очень распространена для воздушных)
• 0,01°C (такой точности можно добиться в приспособленных для жидкостей, которые построены по специальным конструкциям)

Его используют в разных областях и различными способами и классифицируют так:

• накладной
• промышленный
• комнатный
• погружной Схема термостата для отопления смеситель для душа с термостатом Elghanca 6701574

Принцип работы

Каким бы ни было устройство, его функционирование заключается в физическом законе, знакомом со школы, который объясняет расширение и сжатие веществ (их ещё называют рабочими веществами). При нагревании рабочее тело сильно расширяется. Это запускает взаимодействие деталей, которые открывают доступ жидкости для охлаждения прибора. В процессе остывания происходит обратное действие

Хочется обратить внимание, что таким наполнителем в автомобилях является смесь (воск нефтяной и порошок медный), а главным элементом – механический клапан

Основной принцип действия:

Для таких теплоносителей как воздух, вода, масло и спирт используют термостаты. За счёт того, что он и носитель тепла постоянно взаимодействуют друг с другом, они сохраняют одинаковый режим.

Прибор для поддержания постоянной температуры в автомобилях

Воск, размещённый в плотно закрытом корпусе плавится и увеличивается в объёмах, чем сдавливает резиновую камеру. Она выталкивает шток, который приводит клапаны в действие. При запуске устройства он закрыт. Так тосол не попадает в радиатор и не остывает.

В это же время водянистость перемещается маленьким кругом системы терморегуляции и снижает закипание нагревающегося мотора. Если тосол достигает до 90 градусов, то режим нормальный. Если же выше, то начинается перегрев. Тосолу нужно сбросить жар. Так он переходит на большой круг охлаждения.

Температурные поломки

• Основная поломка – перегрев. Это первый «звонок». Можете не снимать деталь с машины. Просто прогрейте немного движок. Если окажется, что шланг, ведущий к радиатору, горячий (а при нормальном функционировании он должен быть холодным), то можно заключить, что это поломка.
• Также признаком может стать то, что при наборе скорости стрелка резко падает, а при остановке – поднимается.
• Он постоянно открыт, что не есть правильным способом. Тогда нижний палубок очень быстро нагревается.
• Двигатель начинает закипать, хотя он закрыт. В таких случаях возникает необходимость открыть его. Температура открытия регулятора – это единственная его характеристика. Её обычно указывают на самой детали. Сложно сказать, влияет ли состояние окружающей среды на открытие. Но достоверно известно, что влияние оказывают температура охлаждающей жидкости и установленная – открытия. Она зависит от климата, для которого предназначен автомобиль. Производитель сам устанавливает должное открытие для каждой конкретной модели.

Принцип работы термостата

Он для всех моделей одинаковый, как для отечественного автопрома, так и авто иностранного производства. Отличие в температуре открытия термостата и конструктивных особенностях. Например, существуют электрические, где температуру открытия регулирует специальный нагревательный элемент. Сейчас речь пойдет только о механических, установленных в большинстве автомобилях.

В исходном положении клапан большого круга закрыт, открыт только малого. Охлаждающая жидкость с блока цилиндров поступает в корпус. Через открытый клапан она циркулирует по малому контуру – с блока цилиндров и головки двигателя проходит через термостат, насос и возвращается обратно в двигатель.

Реклама:

При достижении температуры открытия 80 градусов, воск в цилиндре расширяется. Выдавливает подвижный шток, который упирается в корпус. Дальнейшее нагревание тосола приводит к большему выходу штока из цилиндра. Так как он уже уперся в корпус, ему выдвигаться больше некуда, он толкает сам цилиндр в обратную сторону.

Как помните, к цилиндру с воском присоединены два клапана. Они вместе с ним начинают двигаться. При этом, клапан большого круга приоткрывается, а малого прикрывается. Циркуляция начинается по двум контурам охлаждения.

При дальнейшем росте температуры, шток выходит на всю длину. Что ведет к полному закрытию клапана малого круга и открытия большого. В этом случае вся жидкость «течет» через радиатор охлаждения и возвращается в двигатель.

Жидкость охлаждается, воск сжимается, шток частично погружается в глубь цилиндра. Клапана за счет возвратных пружин стараются прийти в исходное положение.

Терморегулятор для масляного электрического обогревателя

Масляные радиаторы пользуются большим спросом, поэтому встретить их можно практически в каждом доме. И это неудивительно, ведь масляный обогреватель — компактный и очень удобный в использовании.

p, blockquote 1,0,0,0,0 —>

Однако несмотря на все его преимущества, есть в функционировании масляного радиатора один явный недостаток: высокие энергозатраты. Для того, чтобы электрической энергии потреблялось меньше, предназначен терморегулятор. Он осуществляет контроль за работой обогревателя, выключая нагретый до нужной температуры и включая, когда он остыл.

p, blockquote 2,0,1,0,0 —>

Термостат масляного радиатора KST401 16А/250В/70°C

Терморегулятор предназначен для автоматической регулировки температуры. Обогреватель без термостата неудобен в использовании, т.к. включение и выключение устройства, в зависимости от температуры в помещении, придется осуществлять вручную. Если вы хотите, чтобы помещение прогрелось за время вашего отсутствия, то ручным способом этого сделать не удастся. Тем более, что обогреватели, не оборудованные терморегуляторами, пожароопасны, если не выключать их на протяжении длительного времени.

p, blockquote 3,0,0,0,0 —>

Масляный радиатор Timberk TOR 21.1005 lux с термостатом

Существует 3 вида терморегуляторов для масляных радиаторов:

• механические;
• электромеханические;
• электронные.

Основное отличие заключается в устройстве термореле для масляного радиатора. Другими словами, способ, при помощи которого термодатчик фиксирует температуру и размыкает цепь, у каждого вида разный.

p, blockquote 5,1,0,0,0 —>

Рассмотрим характеристики каждого из видов.

p, blockquote 6,0,0,0,0 —>

Электронный терморегулятор базируется на трех основных составляющих:

• температурный датчик;
• микропроцессор, который обрабатывает и передает информацию;
• термореле.

Электромеханические терморегуляторы подразделяются на несколько групп:

1. В первую группу входят контакты и сдвоенная металлическая пластина. Когда устройство нагревается, пластина выгибается и размыкает группу контактов. Как итог — электричество прекращает подаваться к нагревательной пластине. Когда радиатор остывает, пластина возвращается в исходную точку и начинает функционировать в прежнем режиме.
2. Вторая группа — это приборы, оборудованные реле . Реле представлено цилиндрической трубой, в которой находится отзывчивое к нагреву вещество. Труба помещена в емкость с водой. Когда температура масляного обогревателя поднимается, вещество расширяется. Когда температура доходит до нужного уровня, расширенное вещество оказывает воздействие на электрическую цепь посредством привода. В итоге происходит замыкание или размыкание контактов и исключается перегрев прибора.

Механические терморегуляторы выглядят как обычная запорная арматура . Устройство сконструировано из баллона со штоком , в котором находится чувствительное вещество. При нагреве вещество расширяется, шток перекрывает поток теплоносителя в системе.

p, blockquote 10,0,0,0,0 —>

Виды терморегулирующих устройств в автомобиле

Давайте подробнее поговорим о различных видах автотермостатов с учетом особенностей их конструкции. Двигатель может быть оборудован различными вариантами исполнения терморегулятора, среди которых отмечают:

• термостат с одним клапаном (одноклапанный);
• двухступенчатый термостат;
• устройство с двумя клапанами (двухклапанный термостат);
• термостат с электронным управлением;

Одноклапанный, двухклапанный и двухступенчатый термостат

Решение с одним клапаном отличается простотой конструкции и связанной с этим надежностью. Автопроизводители по всему миру отдают предпочтение такому виду конструкции и оборудуют большинство своих автомобилей именно таким устройством.

Отдельным видом термостата с одним клапаном является двухступенчатая конструкция. Установка такого решения обусловлена тем, что некоторые системы охлаждения в процессе работы создают очень высокое давление охлаждающей жидкости. Клапану термостата сложно преодолеть такое давление. По этой причине конструкция двухступенчатого терморегулятора получила решение, которое подразумевает наличие двух тарелок клапана, которые называют малой и большой. Первой в термостате открывается малая тарелка, которой необходимо заметно меньшее усилие для преодоления созданного в системе давления. Малая тарелка открывается легче, а уже при открытии взаимодействует с большой тарелкой и попросту тянет её за собой. Открытие большой (основной) тарелки термостата до конца открывает канал прохода охлаждающей жидкости.

Если в первом случае термостат имеет один клапан с двумя тарелками, то двухклапанный регулятор получил два отдельных клапана, которые находятся в едином корпусе. Первый клапан является основным и служит для перекрытия большого круга при движении охлаждающей жидкости в системе. Второй клапан является перепускным и отвечает за циркуляцию жидкости по малому кругу. Работа клапанов синхронизирована. Когда один из них перекрывает канал ОЖ, другой осуществляет открытие нужного контура. Указанная конструкция термостата нашла широкое применение в конструкции легковых авто и грузовиков, которые являются продуктами автоиндустрии из стран СНГ.

Устройство с электронным управлением

Наиболее совершенным и относительно сложным конструктивно, но при этом максимально точным и эффективным является терморегулятор, оборудованный управлением при помощи электроники. Главным преимуществом такого устройства является обеспечение разных температурных показателей для достижения оптимальной температуры применительно к динамично изменяющимся режимам работы двигателя в процессе его работы.

Конструкция устройства напоминает обычный термостат с одним клапаном, но в его термоэлемент добавлено дополнительное нагревательное сопротивление. Управляет нагревом указанного сопротивления электронный блок управления двигателем (ЭБУ). Благодаря такой конструкции становится возможным реализовать гибкий температурный режим. Поддерживается показатель 95-110°С при небольших нагрузках на мотор и 85-95°С при максимальной нагрузке. Основным достижением от применения электронного устройства является ощутимое снижение расхода горючего, а также небольшой прирост мощности на «низах» за счет лучшего охлаждения воздуха на впуске.

Температурный порог в области БЦ выше и находится на отметке 105°С. Такая реализация управления температурой в системе охлаждения нашла применение в конструкции высокопроизводительных турбомоторов и обеспечивает итоговый прирост мощности силового агрегата за счет улучшенного охлаждения воздуха.

Терморегулятор для холодильника ТАМ 112 1М

Задачей термостата является поддерживание постоянной температуры. Термостат модели TAM 112-1M – подходит для однокамерных холодильников, длинна капиляра составляет 100 см. Рабочая температура в норме: от -7 замыкание контактов до -14 размыкание контактов. В тепле рабочая температура составляет: 0°С замыкание контактов. В холоде рабочая температура составляет: -18°С размыкание контактов. Термостаты отличаются диаметром стержня ручки и сильфонной трубки, конец которой крепится к испарителю. Длину термостата можно узнать на самом термостате, рядом с моделью, она пишется через запитую.

Данный термостат подходит для холодильников: -Свияга; -Позис; -Бирюса 1; -Полюс; -Минск (модели 5, 6, 10, 11, 12 и 16); -Ока-6 и Ока-6м; -Атлант (К4667, КШ216, КШ365, КШ355, КШ4665, КШ357, КШ212, ШВ 0,24, ШВ 0,29, ШВУ 04-1,3); -М-12, 16, 212, 216, КШ-355, 357, МХ-365, 367; -ЗиС ДХ-2, ЗиЛ-Москва КХ-240, ЗиЛ-62 КШ-240/26, ЗиЛ-63, ЗиЛ-63 КШ-260/26.

Принцип работы термостата – при понижении температуры понижается давление в термосистеме и размыкание контактов. При повышении температуры в термосистеме давление соответственно увеличится и, преодолевая сопротивление пружины, замыкает контакты.

Степень защиты: IP00.

Аналоги: Ranco К50 Р1550, К50 Р-1133, ATEA A01 0800, Danfoss 077B0021, K50 L3392.

Обозначение модификации	Режим работы	Ширина плоских токопро-водящих клемм, мм	Длина капилляра, м
ТЕПЛО	НОРМА	ХОЛОД
Температура, °С
замыкания контактов	размыкания контактов	замыкания контактов	размыкания контактов	замыкания контактов	размыкания контактов
ТАМ112-1М-1	0, не выше	—	-7	-14	—	-18,0 не выше	6,3; 4,8	0,4; 0,45; 0,55; 0,6; 0,65; 0,7; 0,75; 0,8; 0,85; 0,9; 1,0; 1,1; 1,2; 1,3; 1,4; 1,5; 1,6; 1,7; 1,8; 1,9; 2,0; 2,5; 3,0
ТАМ112-1М-2 фиксир. режим	—	—	4	-3	—	—
ТАМ112-1М-3	-3,0 не выше	—	-11	-20	—	-24,5 не выше
ТАМ112-1М-4	-6,0 не выше	—	—	—	-18	-23
ТАМ112-1М-5*	2,7	—	—	—	—	-8,5
ТАМ112-1М-6 фиксир. режим	—	—	3	7	—	—
ТАМ112-1М-8А	12,5	—	—	—	5	1,5
ТАМ 112-1 М-9	-1	—	—	-15	-11	-21
ТАМ112-1М-16 фиксир. режим	—	—	1	8	—	—
ТАМ112-1М-17 фиксир. режим	—	—	-18	-15	—	—
ТАМ 112-1 М-26	7	—	—	—	-20	-25
ТАМ 112-1 М-50	-4	—	-6	-19	—	-27
ТАМ112-1М-60	-6	-16,5	-10,5	-22,5	-16,5	-30,5
ТАМ112-1М-61	-5	-15	—	—	—	-24
ТАМ112-1М-62	—	—	—	-11,5	-23
ТАМ112-1М-19	—	10	—	—	7	2
ТАМ 112-1 М-46 ТАМ 112-1М-46А	8,5	—	—	—	-9,5	-18
ТАМ112-1М-82	8,5	-8,1	—	—	2,6	-18,4
ТАМ112-1М-87	10	6,0**	—	—	2	-3
ТАМ 112-1 М-44	—	9	—	—	6	2	0,15; 0,25; 0,4; 0,45; 0,5; 0,55; 0,6; 0,7; 0,8; 0,9; 1,0; 1,1; 1,2; 1,3; 1,4; 1,5; 1.6: 2.1: 2.6
ТАМ 112-1 М-68	—	9	—	—	3	-1

Теги: Терморегулятор

Устройство системы кондиционирования

Система кондиционирования устроена таким образом, что ОЖ проходит так называемый большой круг, через блок цилиндров и возвращаясь в него же. В цилиндр с воском введен штык, соединенный с клапаном. При повышении градуса, воск начинает плавиться, закономерно расширяться и выталкивать штык из цилиндра. Происходит открытие клапана.

В этот момент через радиатор проходит охладитель. При отключении двигателя, понижается соответственно его градусный показатель, это влияет на вещество: воск застывает, становясь твердым. Штык возвращается на свое место, закрывая проход. Эти действия позволяют охладителю проходить частично или полностью через радиатор, повышая охлаждение.

Чем выше градус, тем больший объем ОЖ проходит полный круг. Таким образом, термостат во время работы мотора постоянно изменяет уровень открытия. Для более быстрого открытия и закрытия, в твердый наполнитель могут добавлять примеси графита, алюминия и меди.

Визуально устройство представляет собой небольшой узел, легко извлекаемый из машины и быстро монтируемый к патрубкам. Его общее устройство и основные характеристики весьма просты, но, как и все гениальное, выдержало проверку временем и прочно укоренилось в производстве. Если убрать данный элемент, то неизбежно закипание движка.

Как проверить термостат, основные неисправности

Неисправностей у термостата может быть только две:

• он либо не открывается от нагрева;
• либо не закрывается при охлаждении.

Другими словами, просто перестает выполнять свои прямые обязанности. Причина поломки чаще всего – накипь и коррозия штока, из-за которой его заклинивает в одном положении. Либо может перекосить и заклинить клапан или термостат от постоянной вибрации.

Выявить признаки неисправности просто: двигатель либо прогревается слишком медленно (особенно это заметно зимой, когда приходится применять шаманские приемы типа не включения отопителя), либо перегревается. Оба варианта не прибавляют здоровья «сердцу автомобиля». Косвенными признаками неисправности термостата может быть повышенный расход топлива и снижение динамических показателей двигателя.

Проверить, правильно ли работает термостат, можно двумя способами:

1. наблюдая за работой системы охлаждения;
2. непосредственно проверив сам термостат.

Можно еще отогнать машину на СТО, но это для слабаков, не так ли?

1.Способ первый: проверка термостата без демонтажа. Многих автовладельцев интересует вопрос, как проверить, не снимая устройство с машины, ведь легче всего провести диагностику своими силами. Для этого двигатель прогревают до рабочей температуры и в процессе прогрева оценивается температура патрубков системы охлаждения. Вначале антифриз должен циркулировать только по малому контуру, без поступления к радиатору. То есть, верхний (входной) патрубок радиатора, идущий от термостата, будет холодным, ведь антифриз в него не поступает. Когда двигатель прогреется до рабочей температуры, будет разогреваться и верхний патрубок, и это значит, что антифриз пошел по большому контуру системы охлаждения. Если же при прогреве двигателя охлаждающая жидкость уходит в радиатор, значит, входящий патрубок будет теплым и термостат работает некорректно. Ниже видео о том, как проверить работоспособность не снимая с машины.

2.Способ второй: проверить в домашних условиях. Для этого термостат нужно демонтировать и занести в квартиру. А дальше всё просто: термостат нужно «сварить». Поместить его в кастрюльку, чтобы он был полностью погружен в воду, и довести до рабочей температуры (она указана на корпусе). Если при нагреве термостат сработал (открылся), всё с ним нормально. Если же открывается слишком медленно или не открывается вообще, придется его менять. Ниже наглядное видео, как проверить термостат в домашних условиях.

Выбирая термостат, нужно обращать внимание на такие параметры:

1. Габаритные размеры;
2. Температура открытия;
3. Конструкция;
4. Взаимозаменяемость с предыдущим термостатом (проверяется по номеру детали).

Нужно отметить, что от производителя зависит, сколько прослужит автомобильный термостат: несколько лет или несколько недель. Поэтому лучше выбирать качественные проверенные бренды, за которыми стоят технологии, исследования и репутация. Тогда про термостат можно забыть на долгое время.

Неразборный термостат

Заменить термостат в неразборном корпусе еще проще. Такие модели устанавливаются на автомобили отечественных производителей до 90-х годов прошлого века. В них меняют весь корпус с клапаном целиком. Для замены необходимо:

1. Полностью охладить двигатель.
2. Ослабить крепления хомутов 3 патрубков.
3. Слить антифриз.
4. Отсоединить термостат от патрубков.
5. Установить новый терморегулятор.
6. Затянуть патрубки.
7. Долить антифриз.

Невозможно неправильно подключить термостат этой конструкции. В перевернутом виде он просто не подойдет к патрубкам, креплений на двигатель или корпус автомобиля отсутствует.
