Подушка двигателя ВАЗ 2110: замена опоры двигателя

Нужно ли менять

Каких-либо рекомендаций по замене подушек в зависимости от их ресурса нет, но определив их неисправность, тянуть с заменой не стоит. Вибрационные процессы способны не только ухудшить комфорт водителя и пассажиров, но и привести к деструктивным процессам в самом двигателе или КПП.

Решив отремонтировать элементы крепления двигателя, нужно определиться с тем, будете ли вы менять сами подушки, или опоры в сборе. В принципе, если сама металлическая опора не повреждена, ее можно оставить, заменив лишь подушку.

Цена комплекта подушек для ВАЗ 2110 стоит в пределах 1300 рублей. Стоимость набора опор в сборе составляет около 2500 рублей.

За работу по замене опор или подушек двигателя на станции техобслуживания с вас возьмут не менее 300 рублей за каждую.

Для восьмиклапанников

Подготовьте автомобиль к ремонту: установите его на ровной поверхности, подложите под задние колеса упоры, снимите защиту двигателя.
Отверните болт натяжителя ремня генератора, и снимите ремень (ключ на 13).
Домкрат установите под двигатель, подложите под его верхнюю часть толстый деревянный брус или доску. Приподнимите двигатель так чтобы снять нагрузку на его опоры.
Открутите гайку центрального крепления правой подушки (ключ на 15).
Отверните болты фиксации подушки к кронштейну (ключ на 13).
Снизу со стороны правой арки открутите 3 болта крепления кронштейна к лонжерону (ключ на 17).
Снимите кронштейн и замените старую подушку на новую.
Монтаж произведите в обратном порядке.
Передвиньте домкрат под КПП, и приподнимите ее.
Отверните гайку центрального крепления левой подушки (ключ на 15).
Отверните два болта крепления опоры, и снимите ее (ключ на 13).
Замените ее и соберите конструкцию в обратном порядке.
Отверните две гайки на 17, крепящие подушку к кузову, а затем еще две гайки ее крепления к КПП (работы по снятию и замене задней опоры проводятся со стороны днища автомобиля).
Снимите заднюю опору.
Открутите гайку крепления подушки к кронштейну (ключ на 19). Снимите старую подушку, поставьте новую.
Установите заднюю опору в обратном порядке.

Для шестнадцатиклапанников

Снятие и замена боковых подушек производится так же, как и у 8-клапанных двигателях.

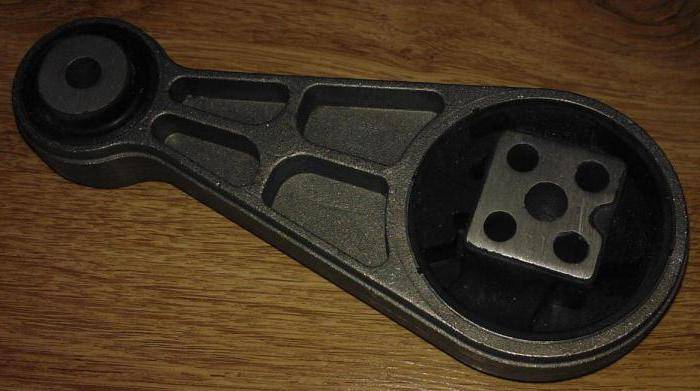

Работы по замене передней нижней подушки осуществляются исподнизу машины.

Отверните болт, фиксирующий штангу передней нижней опоры к поперечине передней подвески (ключ на 15).
Отверните гайку болта фиксации опоры к кронштейну двигателя (2 ключа на 15). Извлеките болт.
Снимите опору, замените подушку или всю конструкцию.
Произведите монтаж в обратном порядке.
В моторном отсеке выкрутите болт крепления верхней передней опоры к кузову, придерживая его гайку рукой (ключ на 17).
Извлеките болт и гайку.
Открутите болт крепления передней верхней опоры к кронштейну двигателя (ключ на 15). Извлеките болт и гайку.
Снимите опору, замените подушку или всю конструкцию.
Произведите ее монтаж в обратном порядке.

Подготовка к проведению ремонта

Перед началом нужно выполнить несколько действий:

Установить автомобиль на ровной площадке.
Под задними колесами установить противооткатные башмаки.
Открыть капот и отключить аккумуляторную батарею.
Установить под двигатель домкрат. Желательно использовать гидравлический, с ним работать удобнее. Обязательно между домкратом и двигателем устанавливайте брусок для смягчения.

Также вам понадобится такой инструмент:

Домкрат гидравлического типа.
Трещотка.
Головки на «17», «19», «15» и «13».
Накидные и рожковые ключи.
Плоскогубцы.
Проникающая смазка типа WD-40.

Заблаговременно обработайте все соединения проникающей смазкой, это позволит выполнить быстрее все работы. Обязательно при установке используйте новые болты и гайки. На резьбе гаек должна быть пластиковая вставка.

Замена конструкционных подушек крепления двигателя: теория и практика

Крепление двигателя представляет собой стальную опору на каучуковой подушке. Несмотря на то что каучук – очень надежный материал, после большого пробега лучше обновить крепеж, что продлит срок службы двигателя. Характерным проявлением износа подушек является неприятное дребезжание, машина начинает себя вести как консервная банка с монетами. Если имеют место такие проявления, нужно менять каучуковые подушки. Еще раз проверить правильность предположения об износе можно, открыв капот. Приложите руку к работающему двигателю. Если дребезжание интенсивное – обязательно поменяйте подушки. Вывод очевиден, так как каучуковые подушки должны не только надежно удерживать, но и поглощать вибрации работающего агрегата. Если этого эффекта нет, данный конструкционный элемент значительно изношен и не выполняет своих функций.

Замена

Процедура замены не должна вызывать больших сложностей у тех, кто уже не раз самостоятельно занимался ремонтов своей машины, особенно подвеской, ходовой частью.

Если же опыта нет, тогда рекомендуем обращаться на СТО. Только проверенные и надежные.

Демонтажные работы

Замена имеет свои нюансы в зависимости от того, о подушках для каждого двигателя идет речь. Мы отдельно расскажем про ремонт 8 и 16 клапанных двигателей.

8 клапанные моторы

Выберите ровную поверхность для ремонта, подложите упоры под задние колеса, включите ручки.
Снимите защиту двигателя.
Открутите болты натяжителя генераторного ремня, после чего этот ремень нужно снять. Вам понадобится ключ на 13 миллиметров.
Подставьте под машину домкрат, сверху положите деревянную прочную доску и поднимите двигатель до тех пор, пока он не сбросит нагрузку с опор.
Ключом на 15 откручивается центральная крепежная гайка изношенной подушки.
Теперь ключом на 13 выкручиваются фиксирующие болты подушки, установленные на кронштейне.
Снизу возле правой арки выкручиваются еще 3 болта. Они отвечают за соединение кронштейна с лонжероном. Нужен ключ на 17 миллиметров.
Кронштейн снимается, извлекается подушка и меняется на новую.
Далее сборку выполняйте в обратной последовательности.
Пододвиньте домкрат под коробку передач, после чего поднимите ее.
С помощью ключа на 15 откручивается гайка центрального крепежа левой подушки.
Ключом на 13 выкручивается пара болтов фиксации опоры, после чего она снимается.
Выполните замену поврежденного элемента, после чего проведите процедуру обратной сборки.
Демонтируйте пару гаек ключом на 17. Они фиксируют подушку к кузову. Затем откручивается еще пара гаек соединения подушки с коробкой передач.
Снимите заднюю опору.
Ключом на 17 демонтируется крепежная гайка, соединяющая кронштейн с подушкой. Вместо старого элемента устанавливается новая резиновая деталь.
Задняя опора возвращается в изначальное состояние путем обратной сборки.

16 клапанный мотор

Если у вас под капотом имеется 16 клапанный двигатель, то здесь есть свои нюансы по замене.

На 8 и 16 клапанных моторах демонтаж и замена боковых подушек проводятся в аналогичном порядке, разницы нет. А передние нижние меняются иначе.

Чтобы поменять переднюю нижнюю подушку на 16 клапанном двигателем, вам нужно:

Открутить фиксирующие болты штанги передней нижней опоры по отношению к поперечине передней подвески. Для этих целей вооружитесь ключом на 15;
Открутить крепежную гайку, которая удерживает опору на кронштейне двигателя. Потребуется сразу пара ключей и оба на 15. Болт извлекается;
Снимите опору, поменяйте на ней подушку или выполните замену всего узла в сборе;
Выполните обратную сборку;
В подкапотном пространстве открутите крепежный болт верхней передней опоры к кузову автомобиля, придерживая при этом его гайку вручную. Здесь пригодится ключ на 17;
Достаньте болт вместе с гайкой;
Демонтируйте крепежный болт передней верхней опоры по отношению к кронштейну силового агрегата ключам на 15. Болт и гайка извлекаются;
Опору теперь можно снять, заменить подушку или весь узел;
Сборка выполняется в обратной последовательности.

Сборка узла

Дополнительная опора

Чтобы монтировать дополнительную опору на 8 клапанный силовой агрегат, установленный под капотом вашего ВАЗ 2110, надо будет приобрести специальный кронштейн, служащий для переноса модуля зажигания.

Отзывы тех, кто выполнял подобные операции утверждают, что при трогании автомобиль не дергает, двигатель не разбалтывается, что положительно сказывается на износе подушек.

Мнений относительно уменьшения вибраций достаточно много. Одни считают это бесполезным занятием, другие напротив, отмечают существенные улучшения в поведении автомобиля.

Меры профилактики

Чтобы предупредить поломку, лучше всего проводить периодическую профилактику. Так вы затратите намного меньше сил и времени на ремонт.

К профилактическим мерам можно отнести:

Периодическая проверка затяжки болтов;
Удаление сухой ветошью загрязнений и следов масла с резиновых элементов опор двигателя;
Регулярное повторение этих мероприятий раз в 4 месяца.

На практике даже у относительного новичка в области самостоятельного ремонта на замену подушек двигателя уходит не более 5 часов. Но это позволяет развить собственные навыки, а также сэкономить приличную сумму денег на услугах станций технического обслуживания.

Как крепится двигатель в авто ВАЗ2110

Двигатель авто ВАЗ 2110 крепится в автомобиле в моторном отсеке. Опорами служат три эластичных элемента. К кронштейну двигателя крепится правая опора, к кронштейнам картера КП – левая и задняя опоры. Последние две опоры по конструкции аналогичные.

Как заменить правую подушку двигателя авто ВАЗ 2110

Итак:

Откручивается верхняя гайка фиксирующая подушку двигателя.
Выкручиваются два болта удерживающие элемент к кронштейну.
Под колесной аркой откручиваются болты, которые соединяют кронштейн с лонжероном.
Кронштейн правой подушки двигателя ВАЗ 21103 вытаскивается из автомобиля.
Меняется старая подушка и устанавливается новая в обратной последовательности разборки.

Как заменить левую подушку двигателя авто ВАЗ 2110:

Как и в первом случае откручивается верхняя гайка фиксации подушки. Но двигатель с этой стороны нужно опустить.

Двигатель опускается на подготовленную опору.
Вытаскивается верхняя шайба подушки.
Выкручиваются болты фиксирующие элемент.
Левая подушка под двигатель ВАЗ 2110 снимается.
Вместе со шпилькой удаляется нижняя шайба.
Левая подушка двигателя ВАЗ 21102 меняется на новую, а сборка выполняется в обратной последовательности.
С помощью головки откручивается гайка, фиксирующая заднюю подушку к кузову.
Отворачивается крепление подушки двигателя на ВАЗ 2110 к коробке передач.
Подушка снимается.

Как заменить заднюю подушку авто ВАЗ 2110

Снятие задней подушки ВАЗ 2110

Комплектация задних подушек может быть вместе с кронштейном или без него. Деталь представляет собой цельный литой элемент, в котором есть все необходимые отверстия для монтажа подушки. Для увеличения надежности и жесткости на внутренней части кронштейна расположены ребра. Верхний кронштейн крепления мотора – это промежуточное звено между подушкой опоры двигателя и гибкой штангой. С его помощью можно изменить угол фиксации к кузову и усилить конструкцию крепежа.

Итак:

Установка новой детали производится в обратной последовательности.
Сборка узла выполняется обратно его разборке.

Для правильной замены подушек двигателя ВАЗ 2110 можно познакомиться с видео.

Тюнинг крепления двигателя ВАЗ 2110

Достаточно доступный элемент тюнинга, с помощью которого можно крепление двигателя сделать более жестким – замена заводской штатной опоры на элемент с более жестким корпусом и резиновой деталью опоры.Это устройство позволяет:

Максимально уменьшить перемещение двигателя при торможении им, резком старте автомобиля, наезде на неровности.
Увеличить ресурс системы выпуска и приводов ведущих колес.
Предохранить от самовыключения передач.
Под капотом будет установлена яркая тюнинговая деталь.

Тюнинговая деталь крепления двигателя ВАЗ 2110

Для усиления жесткости двигателя можно установить четвертую опору для силового агрегата авто. Она соединяет между собой поперечину передней подвески автомобиля ВАЗ 2110 и картер сцепления. Такое устройство можно установить как для крепления двигателя 8 клапанов, так и 16 клапанов. При монтаже дополнительной опоры нужно найти для модуля зажигания другое место и приобрести новый кронштейн. Общий вид устройства показан на фото.

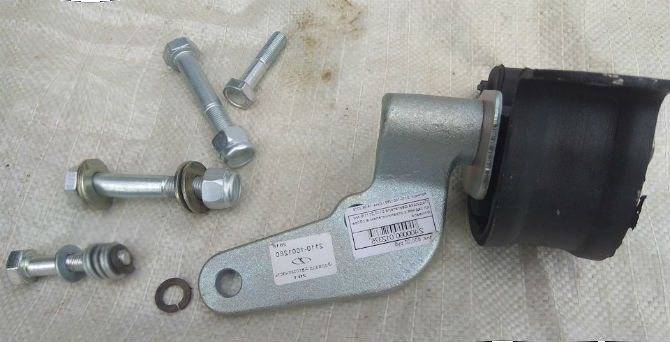

Общий вид элементов дополнительной опоры для ВАЗ 2110

Дополнительная опора двигателя СВС для ВАЗ 2110 2112,2170 2172

Инструкция по установке включает:

Демонтаж бронепроводов свечей зажигания.
Разъединяются разъемы проводов от модуля зажигания авто.
Выворачивается крепление к блоку цилиндра и картера сцепления модуля зажигания.
Откручиваются последние три гайки фиксации модуля, который затем снимается.
Закручивается новое крепление, и модуль зажигания устанавливается на другое место.
На поперечину передней подвески прикручивается кронштейн четвертой опоры.
В отверстие клеммного зажима просовывается болт, устанавливается и закручивается на два витка гайка.
В проушину фиксации опоры ставится нижняя головка штанги.
Вставляется в отверстие проушины и подушки соответствующего размера болт, закручивается гайка.
Регулируется размер штанги до тех пор, пока отверстие в картере сцепления не совпадет с отверстием на верхней головке.
Вставляется еще один болт.

Установка четвертой опоры двигателя ВАЗ 2110

Щиток картера сцепления, головка штанги крепятся через распорную втулку на опоре.
Выполняется затяжка всех болтов.
При установке другого крепления для модуля зажигания в резьбовое отверстие на блоке цилиндров закручиваются болты.
Крепится низ и верх кронштейна, все болты затягиваются.

При установке четвертой опоры цена подушек двигателя увеличится, но и увеличится надежность крепления двигателя автомобиля ВАЗ 2110.

Замена подушки двигателя ВАЗ 2110 своими руками

Итак, определившись с тем, что замена подушек двигателя неизбежна (причем как одной, так и нескольких, например, замена задней подушки двигателя), необходимо подготовить автомобиль и инструменты для проведения ремонтных работ (загнать машину на яму или на подъемник, иметь под рукой набор ключей, домкраты и т.д.).

В случае с 8-и клапанных двигателем:

Сначала ключом на 13 откручивается болт натяжителя ремня генератора, ремень снимается;
Под двигатель ставится домкрат, на верхнюю часть домкрата кладется деревянный брус или толстая доска;
Далее двигатель домкратом приподнимается так, чтобы разгрузить опору;
После ключом на 15 откручивается центральная гайка крепления правой подушки;
Затем ключом на 13 откручивают болты, крепящие подушку к кронштейну
Далее снизу в области правой арки ключом на 17 нужно открутить 3 болта (кронштейн прикреплен к лонжерону);
Теперь кронштейн можно снять и заменить подушку двигателя, закрутив после установки обратно все болты.
По окончании домкрат внизу передвигается под коробку, поле чего приподнимается КПП;
Теперь ключом на 15 откручивается центральная гайка крепления подушки слева;
После можно откручивать 2 болта крепления опоры ключом на 13, сама опора снимается;
Дальше выполняется установка новой опоры и осуществляется обратная сборка;
Завершив этап, нужно спуститься под авто, далее откручиваются пару гаек на 17 (крепят подушку к кузову);
После этого выкручивают еще две гайки, крепящие элемент к коробке передач и снимается задняя опора;
Остается только ключом на 19 выкрутить гайку, которая крепит подушку к кронштейну, после чего снять старую подушку и поставить новый элемент;
Завершает процесс обратная сборка, на этом замена подушек двигателя ВАЗ 2110 может считаться выполненной;

Еще добавим, что для двигателей ВАЗ 16-клапанов как процесс снятия, так и сама замена боковых подушек ничем не отличается от процесса, рассмотренного выше. Что касается замены передней нижней подушки, работать нужно снизу.

Сначала ключом на 15 откручивают болт, которым крепится штанга передней нижней опоры к поперечине передней подвески автомобиля. После откручивается гайка болта, которым опора прикреплена к кронштейну двигателя, сам болт вынимается.

Для откручивания болта потребуются два ключа на 15. Теперь опору можно снять, поменять только подушку или вес элемент целиком. Теперь моно переходить к обратной сборке.

Завершает общий процесс по замене подушек выкручивание крепежного болта верхней передней опоры к кузову ключом на 17. Гайку болта можно придержать рукой.

Затем болт с гайкой извлекаются, после чего ключом на 15 выкручивают болт крепления передней верхней опоры к кронштейну силового агрегата (болт и гайка также вынимаются). Далее опора снимается, меняется подушка или весь элемент в сборе, производится обратная сборка.

Как видно, опора двигателя ВАЗ 2110 16 клапанов меняется практически точно так же, как и на 8-и клапанном ДВС. Единственное отличие, что самих опор больше, а также заднюю опору меняют снизу (в области днища). При этом особых сложностей при правильном подходе все равно не возникает, поменять подушки на данном типе ДВС вполне возможно своими руками в условиях обычного гаража.

Поставив новые подушки двигателя ВАЗ (подушки двигателя 2110, 2112 и других похожих моделей), следует завести двигатель для проверки. Если подушки или опоры качественные, а сама замена выполнена правильно, в норме вибрации практически отсутствуют.

Инструкция по замене подушек крепления двигателя

Комплектующие, требующиеся для замены своими руками:

комплект опор двигателя (в сборе 2 500 рублей);
комплект подушек (около 1 300 рублей).

Если у машины довольно большой пробег и наблюдаются процессы вибрации, чтобы исключить выход из строя двигателя, лучше менять опоры в сборе. Небольшая переплата одновременно гарантирует решение проблемы крепления на концептуальном уровне. Движки могут длительно работать только при нормальном уровне вибраций, поэтому при появлении проблемы рекомендуется ее устранить

При выборе обратите внимание на состояние правой и левой опоры, а также на то, что предложена продукция на 8 и 12 клапанов. Безусловно, 12-клапанная опора более надежна в эксплуатации и подойдет для людей, предпочитающих интенсивный стиль вождения

Процесс замены отличается. Если вы хотите поменять только саму подушку, выполняйте рекомендации частично. Замена 8-клапанной опоры:

Установите двигатель в ремонтное положение на ровной поверхности, сделайте упор колес.
Ремень генератора снимается и удерживается с помощью болта, который нужно отвернуть ключом № 13.
Установите домкрат и на него дополнительные деревянные опоры, важно снять нагрузку с удерживающих агрегат опор.
Демонтируйте гайку на правой подушке (ключ на 15), снимите болты фиксации кронштейна и лонжерона – всего 3 шт. (ключ на 17).
Установите подушку или опору по шагам, выполняя действия в обратном порядке.
Затем проделайте это же с другими опорами, начав с центрального крепления и левой подушки (ключ на 15).. Замена 12-клапанной опоры:

Замена 12-клапанной опоры:

демонтируйте фиксирующий болт между кронштейном и двигателем (ключи на 15, 2 шт.);
снимите опору, проведите замену подушки на новую;
монтаж проделайте в обратном порядке;
для снятия верхней опоры потребуется открутить болт, крепящий верхнюю опору, это можно сделать вручную в моторном отсеке (ключе на 17);
аналогичные действия проделываются с другими опорами и подушками.

Если вы затрудняетесь с демонтажем опор мотора, посмотрите детальное видео, как это можно проделать самостоятельно. Основная сложность без опыта состоит только в поиске креплений опор и их правильном демонтаже.

Конструктивные особенности

Если у вас «десятка» с двигателем на 8 клапанов, тогда конструкцией предусматривается две боковые и одна задняя опора;

На 16 клапанных двигателя имеется две боковые опоры, одна нижняя и одна верхняя.

Важно заметить, что у 8 клапанных двигателей на десятке присутствует задняя подушка двигателя, в то время как на 16 клапанном ее нет. Зато такие моторы могут похвастаться наличием дополнительных опор

Вне зависимости от конструкции, процедура замены выполняется аналогичным методом.

Неисправности

На самом деле обнаружить вышедшие из строя подушки достаточно просто, поскольку вибрации двигателя сразу же увеличатся.

Если силовой агрегат работает нормально, но кузов при этом трясет, вибрация ощущается на рулевой рейке, педалях, приборной панели, тогда сомневаться не приходится — износились подушки двигателя.

Пик вибраций происходит при старте мотора и при его отключении. Если резиновые элементы полностью износились, тогда начнет появляться стук. Он вызывается контактом элементов двигателя с опорами.

Чтобы убедиться в износе подушек, включите мотор, поднимите капот, визуально осмотрите опоры и подушки. Приложив руку на двигатель, вы тактильно ощутите усиление вибраций по сравнению с нормальным поведением автомобиля.

Причин возникновения неполадок может быть несколько.

Причины	Особенности
Деформации	Деформация элементов может происходить при отработке ресурса подушек, при механических или температурных воздействиях
Потеря эластичности	Резина не обладает большим запасом прочности, потому с течением времени она состаривание. Данный эффект усиливается при воздействии температурных перепадов
Расслаивание и растрескивание	Подушка может буквально разваливаться, расползаться при воздействии на нее химически агрессивных веществ

Требуется ли замена

Если вы обнаружили, что задняя или любая другая подушка начала изнашиваться, тянуть с ремонтными мероприятиями ни в коем случае нельзя.

Помимо дискомфорта водителя и пассажиров при движении автомобиля, вы рискуете дотянуть поломку до того момента, когда начнутся разрушительные процессы работе коробки передач и силового агрегата.

Принимаясь за ремонт креплений мотора, следует подумать над тем, стоит ли менять отдельно подушки, либо заменить опоры в сборе.

Если опора не повреждена, менять ее не обязательно. То есть в таких ситуациях достаточно просто заменить подушку. Комплект новых подушек для ВАЗ 2110 сегодня стоит около 1,3 тысячи рублей. Набор опор обойдется вам в 2,5 тысячи рублей.

Выполнять работу самостоятельно или обращаться на СТО — ваш выбор. Но следует знать, что за замену одной подушки с вас возьмут минимум 300 рублей.

Причины замены верхних опор двигателя

Штатные верхние опоры ВАЗ 2110 считаются достаточно надёжными и долговечными изделиями. Они подлежат замене по следующим причинам:

дефекты резиновой части из-за старения исходного материала. Это приводит к увеличению шумности и ударного воздействия во время передвижения ТС;
выход из строя подшипников верхней опоры.

Важно: стук от верхней опоры с неисправным подшипником достаточно сильный даже при небольших неровностях дорожного полотна. Это негативно влияет на водителя и пассажиров, лучше сразу заменить верхние опоры ВАЗ 2110, которые сильно влияют на увеличение вибрации двигателя

Штатная опора двигателя – артикул и цена

На Lada Приора с 16 клапанными моторами устанавливаются четыре вида подушек:

Верхняя опора — она же гитара;
Нижняя.
Правая (передняя);
Левая(задняя);

Кстати, опоры двигателя для Лада Приора выпускаются в нескольких вариантах. Лучшими показателями обладают детали нового образца.

Некоторые автолюбители дополнительно устанавливают еще одну подушку, крепящуюся к коробке переключения передач. Штатно этим элементом оснащались ВАЗ-2110 с 8-клапанным мотором.

Правая

Правая (верхняя) передняя опора двигателя на Приора крепится через кронштейн к мотору, она служит для:

Передачи веса силового агрегата на кузов;
Ограничения продольных перемещений мотора.

Артикул запчасти – 2110-1001240. В розничных магазинах стоит 300-600 рублей. В продаже можно встретить одну подушку (только резиновую деталь) или в сборе с металлическими ограничителями.

Левая

Левая, если смотреть по ходу движения, опора двигателя автомобиля, устанавливается между коробкой переключения передач и кузовом, выполняет те же функции, что и правая. Другое название – задняя (нижняя).

Резиновая часть подушки идентична применяемой справа, каталожный номер: 2110-1001240. Но крепление передней и задней детали силового агрегата Лада Приора различается, поэтому запчасти, поставляющиеся в сборе с ограничителями, идут как две разные детали.

Верхняя

Верхняя опора силового агрегата Приоры препятствует поперечному перемещению мотора. Эта деталь представляет собой штангу, по краям которой сделаны отверстия большого диаметра, в них установлены резиновые подушки, гасящие вибрации. Из-за своей формы верхняя штанга получила в народе прозвище «гитара». В некоторых руководствах по ремонту деталь называется штангой.

Верхняя «гитара» выпускается в нескольких модификациях. Специальный каркас из алюминия, улучшенные демпфирующие подушки, применяемые на деталях нового образца, увеличивают ресурс узла.

Замена верхней опоры (штанги) двигателя Лада Приора проводится легче, следовательно, быстрее, чем замена других подушек силового агрегата этой машины.

Нижняя

Нижняя опора двигателя, она же правая штанга, у Лада Приора такая же, как и верхняя, это две одинаковые детали. Поэтому для нее справедливо все, что сказано про верхнюю «гитару». Иногда нижней называется задняя подушка двигателя, которая в каталоге запчастей Lada Приора обозначается как левая подушка мотора.

Дополнительная на КПП

Дополнительная опора не предусмотрена для 16-клапанного двигателя Лада Приора. Но владельцы приор часто устанавливают ее сами. Это не требует каких-либо переделок, конструкция корпуса КПП и кузова у Priora аналогична ВАЗ-2110.

Ее установка делает крепление двигателя более жестким, прекращаются дергания при движении на низших передачах, «кивки» силового агрегата при резких ускорениях и остановках. Но возрастает вибрация, передающаяся на кузов.

Задняя штанга КПП обозначается в каталоге номером 2110-1001280, поставляется в сборе с креплением. Цена – 500–800 р.

Замена подушек двигателя ВАЗ 2110

Опора двигателя – крепежное устройство, с помощью которого силовой агрегат прикреплён к кузову авто. Также она выполняет функцию амортизатора, отсюда и второе название — подушка двигателя. Кроме того, в зависимости от конструкции, опору могут называть и «гитарой», поскольку форма напоминает этот музыкальный инструмент.

Некоторых владельцев подержанных автомашин ВАЗ 2110 всерьез беспокоят глухие стуки, вибрации и непонятный гул. доносящийся из моторного отсека. Что может быть причиной такой ненормальной шумности? Скорей всего, износилась или повредилась одна из опор. Чтобы мотор не оторвался совсем, необходима своевременная замена подушек двигателя ВАЗ 2110.

Подушки двигателей ВАЗ 2110/2111/2112 представляют собой резинометаллические детали, состоящие из пары пластин из стали или другого металла с не большой прокладкой, выполненной из хорошей износостойкой резины.

Двигатель (8 клапанов) ВАЗ 2110/2111 поддерживают три подушки: левая (с коротким болтом), правая и задняя. А на ВАЗ 2112 есть пять опор. добавляются ещё две дополнительные подушки типа «гитара» для поддержания 16-клапанного двигателя.

Старайтесь ставить только оригинальные заводские детали, либо качественный дубликат. К слову, цена на оригинал боковой опоры двигателя от ВАЗ с артикулом 21100100124200 составит 550 р. а на заднюю опору двигателя с артикулом 21100100128600 – 500 р.

Цена указана на весну 2017 года по Москве и области.

Подушки рвутся в основном от резкой и дерганой манерой езды у тех, кто не обращает внимания на ухабы. Небрежный стиль вождения по принципу «больше газа — меньше ям» быстро убивает опоры.

Причины выхода из строя демпферов

Самая распространённая причина — деформация резинок. У этого естественного явления есть такая же естественная причина — подушка просто отработала отведённый ей разработчиками ресурс.

Резиновое изделие утратило эластичность по причине устаревания.

Неравнодушны опорные подушки и к повышенным температурным режимам, и к влиянию агрессивных составов. Элемент станет расслаиваться, трескаться и, в конце концов, развалится.

В каждом из вышеперечисленных моментов, опорная подушка движка не будет иметь возможности выполнять свои обязанности со 100-процентной эффективностью.

Особенности конструкции

При помощи резинометаллических опор на кузов автомобиля не передается вибрация от двигателя. Но есть еще одно предназначение – только подушки удерживают на себе мотор. Поэтому, перед тем как снять двигатель, обязательно нужно демонтировать подушки. Конструкция проста, стоимость изделия относительно небольшая. Всего на автомобилях десятого семейства три или четыре точки опоры – зависит от типа установленного двигателя. На восьмиклапанных моторах устанавливается всего одна подушка – передняя. Две других стоят на картере коробки передач. Чтобы двигатель стоял максимально жестко, автомобилисты устанавливают дополнительную подушку со стороны генератора.

Замена левой подушки мотора ВАЗ 2110

Для замены левой опоры двигателя ВАЗ 2110 необходимо провести следующие действия:

Ставим авто для производства работ.
Демонтируем защиту мотора.
Устанавливаем транспортное средство на домкрат в районе КПП и поднимаем его, проложив брусок из дерева между домкратом и днищем, до момента отрыва колес от грунта, при этом мотор также несколько приподнимется, открывая доступ к левой опоре.
Демонтируем крепеж опорной шпильки, применив торцовую головку на «15» с воротком.
Освобождаем ограничитель опоры в верхнем положении.
Несколько опускаем подъемное устройство, чтобы МКПП опустилась, и снимаем опорную шпильку.
Головкой на «13» с воротком демонтируем крепеж, которым левая опора двигателя подсоединена к креплению кузовной части.
Двигаем подушку в направлении мотора и вытаскиваем.
Демонтируем ограничитель опоры, расположенный снизу.
Монтаж обновленной левой опоры двигателя ВАЗ 2110 осуществляется в обратном порядке.

Важно: для предотвращения проворачивания шпильки необходимо ее корректная посадка ее выступами в отверстие овального типа крепления картера МКПП

Замена правой подушки автомобиля ВАЗ 2110

Своевременная подмена правой опоры мотора ВАЗ 2110 проводится в последующем порядке:

Снимается генераторный ремень, мало откручивается его крепеж к мотору при помощи гаечного ключа на «13».
Дальше ослабляется болт-фиксатор натяжителя и фактически натяжитель.
Потом ставим домкрат под авто с правой стороны и вывешиваем его, чтобы колесо оторвалось от грунта.
Гаечным ключом на «15» демонтируем крепеж опоры.
Дальше таким же инвентарем на «13» демонтируем крепеж подушки к крепления и лонжерону, но уже торцовое головкой на «17».
Демонтируем кронштейн правой опоры мотора ВАЗ 2110 и отставляем его в сторону.
Производим подмену изделия.

Принципиально: крепеж болта изделия, выполненный в виде фигурное гайки, следует монтировать выступать наверх.

Полезные советы

Обратите внимание, при появлении вибраций двигателя не всегда следует сразу менять все опоры «по кругу». Бывает так, что даже на относительно «свежем» авто из строя выходит только один элемент, тогда как другие вполне пригодны для дальнейшей эксплуатации

Это происходит в результате попадания технических жидкостей на резиновую часть подушки и т.д.

Однако, что касается базовых рекомендаций, если авто с пробегом около 80-100 тыс. км. и больше, причем все подушки двигателя имеют одинаковый срок службы и начали выходить из строя, лучше сразу осуществлять замену всех таких опор.

Причина очевидна — если резина начала приходить в негодность от старости, после замены одного явно неисправного элемента через время следующая подушка также перестанет справляться со своей задачей.

Также важно для замены подбирать только оригинальные изделия или качественные аналоги, а также приобретать детали у проверенных продавцов. Дело в том, что на рынке для автомобилей ВАЗ представлено большое количество запасных частей, однако далеко не все отличаются высоким качеством

Более того, часто попадаются дешевые подделки под оригинал неизвестного происхождения.

Замена левой подушки двигателя ваз 2110

Устанавливаем автомобиль на ровную и твёрдую площадку. Отключаем минусовую клемму от АКБ. Снимаем защиту картера. Под мотор подставляем домкрат, и через кусок доски (в качестве прокладки) приподнимаем двигатель. Силовая установка вывешивается таким образом и опоры не испытывать нагрузки.

Далее, выполняем последовательные шаги:

выкручиваем гайку центральной шпильки (ключ 15 мм);
отворачиваем два фиксирующих болта защитной накладки (ключ 13мм);
под кронштейном откручиваем 3 болта, которые соединяют его с лонжероном (ключ 17 мм);
затем, достаём изношенную подушку;
меняем демпферную деталь на новую и собираем конструкцию в обратном порядке.

На заметку! Обеспечить качественную и продолжительную работу, смогут запчасти импортных производителей подвески, таких как: Lemferder, SWAG, RUVILLE, SKF. Если их нет в магазине, они могут быть доставлены под заказ.

Замена передней нижней опоры

Эта опора устанавливается также только на «двенашку». В ее функции входит дополнительное смягчение вибраций, возникающих при работе мотора. Заменяют ее следующим образом:

Для начала снимается брызговик двигателя;
Используя ключ ”15”, откручиваем винт, который крепит штангу (передняя поперечина подвески);
Для снятия штанги с крепления передней опоры вам потребуется 2 рожковых ключа ”15”. Открутив гайку, винт извлекают;
Демонтируем опору от двигателя.

Монтаж не должен вызвать никаких трудностей. Но, только в случае наличия оставшихся опор на положенных местах. Для совмещения отверстий нужно чуть раскачивать двигатель.

Меняем подушки

Замена правой подушки

Снимаем верхнюю гайку подушки

Откручиваем болты подушки

Заходим снизу, под аркой колеса откручиваем болты, которыми кронштейн крепится к лонжерону.

Откручиваем болты крепления кронштейна

Снимаем кронштейн. Ставим новую подушку, и производим сборку в обратном порядке.

Замена левой подушки

Как и в первом случае, откручиваем верхнюю гайку. Готовим заранее опору под коробку передач, двигатель у нас будет опускаться.

Откручиваем гайку левой подушки

Опускаем двигатель на заранее подготовленную нами опору.Теперь можно вытащить верхнюю шайбу опоры.

Теперь выкрутим болты, крепящие подушку.

Выкручиваем болты, крепящие подушку

Снимаем шайбу со шпилькой.

Замена задней подушки

Откручиваем гайки крепящие подушку.

Откручиваем болты крепящие подушку к коробке передач.

Задние подушки могут продаваться в сборе с кронштейном, или без него. Если вы приобрели подушку без кронштейна — переставьте кронштейн со старой подушки.

Переставляем новую подушку на кронштейн:

Зажимаем кронштейн в тиски (Смотрите фото ниже);
Откручиваем гайку и снимаем старую подушку;
надеваем новую подушку на кронштейн и закручиваем гайку.

Снимаем кронштейн со старой подушки и переставляем на новую.

Установку подушки на место, производим в обратном порядке.

Как поменять подушки двигателя на ВАЗ 2110: что нужно знать
