Для чего необходимо гнездо прикуривателя
Для современных владельцев автомобилей прикуриватель стал очень важной частью приборной панели. И эта его важность никак не связана с курением
Дело в том, что в большинстве автомобилей, в том числе и у ВАЗ 2110, нет розетки. Она просто необходима для полноценного и комфортного передвижения в авто. Именно от гнезда прикуривателя питаются много численные устройства и гаджеты.
Среди них можно упомянуть такие, как:
- зарядные устройства смартфонов,
- блоки питания ноутбуков и их периферии (например принтера),
- мини-телевизоры,
- автомобильные пылесосы,
- электробритвы,
- холодильники,
- кофеварки,
- портативные насосы (для подкачки шин).
Часто у владельцев авто возникает желание запитать от гнезда прикуривателя несколько устройств. Для этого в продаже имеются несколько моделей разветвителей. Но здесь стоит предостеречь от излишнего и неосмотрительного энтузиазма. Применение такого разветвителя сопряжено с риском поломки не только его, но и прикуривателя, включенных к его питанию устройств и самой внутренней проводки автомобиля.
Все производители таких разветвителей в инструкции к ним прямо пишут, что не несут ответственности за сохранность автомобиля. Более того, эти устройства не имеют в своей конструкции часто обычного плавкого предохранителя. И даже когда он там имеется, то его номинальное сопротивление может превышать сопротивление предохранителя самого прикуривателя. В итоге неизбежна перегрузка и выход из строя как прикуривателя, так и электропроводки.
Вывод — разветвители нужно применять с осторожностью и заранее рассчитывать нагрузку на сеть автомобиля от запитываемых от нее устройств
Как снять прикуриватель ВАЗ 2110 Замена прикуривателя на ВАЗ 2110 своими руками
Снятие и установка топливной рампы и регулятора топлива Ваз 2110, Ваз 2111, Ваз 2112, Лада ДесяткаСнятие и установка топливной рампы и регулятора Ваз топлива 2110, Ваз 2111, Ваз Лада, 2112 Десятка
Как снять прикуриватель ВАЗ 2110? Замена прикуривателя на ВАЗ 2110 своими руками
Автомобильный прикуриватель, пожалуй, есть в каждом без исключения автомобиля, и если раньше в нем нуждались исключительно курильщики, то сегодня прикуриватель это еще и розетка для зарядки мобильных, питание для навигатора, видеорегистратора, fm-модулятора, автомобильного компрессора, холодильника и прочей электроники.
Как вы понимаете, прожить современному автомобилисту без такой полезной с любой стороны штуки просто нереально, поэтому неудивительно, что в Интернете вопрос как снять прикуриватель или как заменить прикуриватель пользуется такой популярностью.
Сегодня я попытаюсь ответить на ваши вопросы, я расскажу о том, как проверить прикуриватель в случае если он не работает, а также о том как снять и заменить прикуриватель в домашних условиях.
Умирают прикуриватели чаще всего у тех, кто использует его не по назначению, то есть не прикуривают, а подключают к нему кучу различных приборов перечисленных выше, которые потребляют много тока. Электрическая схема прикуривателя довольно проста и примитивна, прикуриватель соединяется с АКБ напрямую через монтажный блок. Организовано это именно так ввиду того, что при включении прикуривателя он потребляет большой ток. Похожая картина с автомобильным стартером, он, как вы знаете, тоже запитан напрямую от аккумулятора по той же причине.
Как проверить прикуриватель?
- Когда прикуриватель вышел из строя первым принято проверять предохранитель, он расположен в блоке предохранителей и обозначен надписью F18 или соответствующей пиктограмкой. Максимально допустимая сила тока, которую способен пропустить через себя предохранитель равна — 25 ампер не более.
- Проверить прикуриватель можно и другим способом — попробуйте включить вентилятор отопителя. Вы спросите, а где связь? Отвечаю — дело в том, что вентилятор и прикуриватель «висят» на одном предохранителе, следовательно если проблема заключается в предохранителе, то и вентилятор работать не будет. Если же у вас вентилятор функционирует, значит предохранитель F18 здесь абсолютно не причем, и неисправность, скорее всего, кроется в проводке, которая идет от блока предохранителей к прикуривателю. Однако перед тем как приступать к снятию прикуривателя, советую проверить предохранитель F6, в редких случаях этот предохранитель может влиять на работу прикуривателя. Если он перегорел прикуриватель может перестать работать.
Как снять прикуриватель ВАЗ 2110? Замена прикуривателя на ВАЗ 2110 в домашних условиях
- Для начала отключаем “минус” от аккумулятора.
- Далее снимаем обшивку тоннеля пола в салоне, для этого используем отвертку, с ее помощью поочередно выкручиваем все крепежные болты, сначала справа, а после и слева.
- После того как у вас образуется свободный доступ к прикуривателю извлеките его патрон, и сквозь отверстие в облицовке при помощи отвертки протолкните разъемы с проводами прикуривателя и лампочки подсветки.
- Далее достаем экран лампочки, аккуратно сжимаем края и достаем, при этом наблюдая за тем, чтобы все фиксаторы лампочки вышли из посадочных прорезей.
- При помощи отвертки нужно надавить на защелку прикуривателя, затем вывести его из зацепа со светодиодом. И только теперь можно смело вытягивать гнездо прикуривателя из облицовки наружу.
- Дальше выполняем ремонт прикуривателя или полную его замену.
- После замены проверьте его работу. Вы должны понимать, что в случае с нагревающейся спиралью прикуривателя она должна нагреваться примерно за 20-25 секунд, затем должен произойти автоматический отскок с характерным щелчком, после чего вы можете прикурить. Если этого не происходит потребуется регулировка. Регулируется прикуриватель посредством подгибания или разгибания контактов на корпусе прикуривателя.
Почему не работает прикуриватель ВАЗ 2111, 2112 на 8 и 16 клапанов (европанель)
В модели ВАЗ 2110, 2111 и 2112 с разным количеством клапанов используются одинаковые прикуриватели и комплектующие к ним. Если прикуриватель не работает, нужно провести диагностику и выявить точную причину.
Перегорел предохранитель
Стандартные предохранители для прикуривателей данных автомобилей имеют лимит в 25 Ампер. При перегрузке или перепадах напряжения (например, при подключении энергоемкого прибора) устройство может выйти из строя и перестать поддерживать работоспособность прикуривателя.
Чтобы проверить исправность элемента, можно осмотреть его самостоятельно или запустить вентилятор отопителя. Достаточно нажать на соответствующую кнопку на панели и выбрать любой режим. Если предохранитель находится в рабочем состоянии, вентилятор запустится без помех. При задержках, перебоях или невозможности включения отопительной системы необходимо заменить предохранитель.
Предохранитель должен подходить по модели и допустимой мощности
Элемент под номером F-18 служит для защиты прикуривателя, электроцепи вентиляторов и подсветку, встроенную рядом с перчаточным ящиком. В качестве дополнительного теста можно включить габариты и открыть ящик. Если лампа не зажгется, проблема в предохранителе.
Для прямой проверки плавкой вставки необходимо извлечь её из посадочного гнезда и прозвонить мультиметром, активированный в тестировочном режиме. По завершении проверки прибор выявит неисправность.
Короткое замыкание в цепи
При частых перебоях в работе прикуривателя, не связанной с предохранителем или самим устройством, рекомендуется проверить цепь питания. Нестабильное питание или подключение энергоемких приборов может привести к выгоранию проводов, короткому замыканию, поломке прикуривателей.

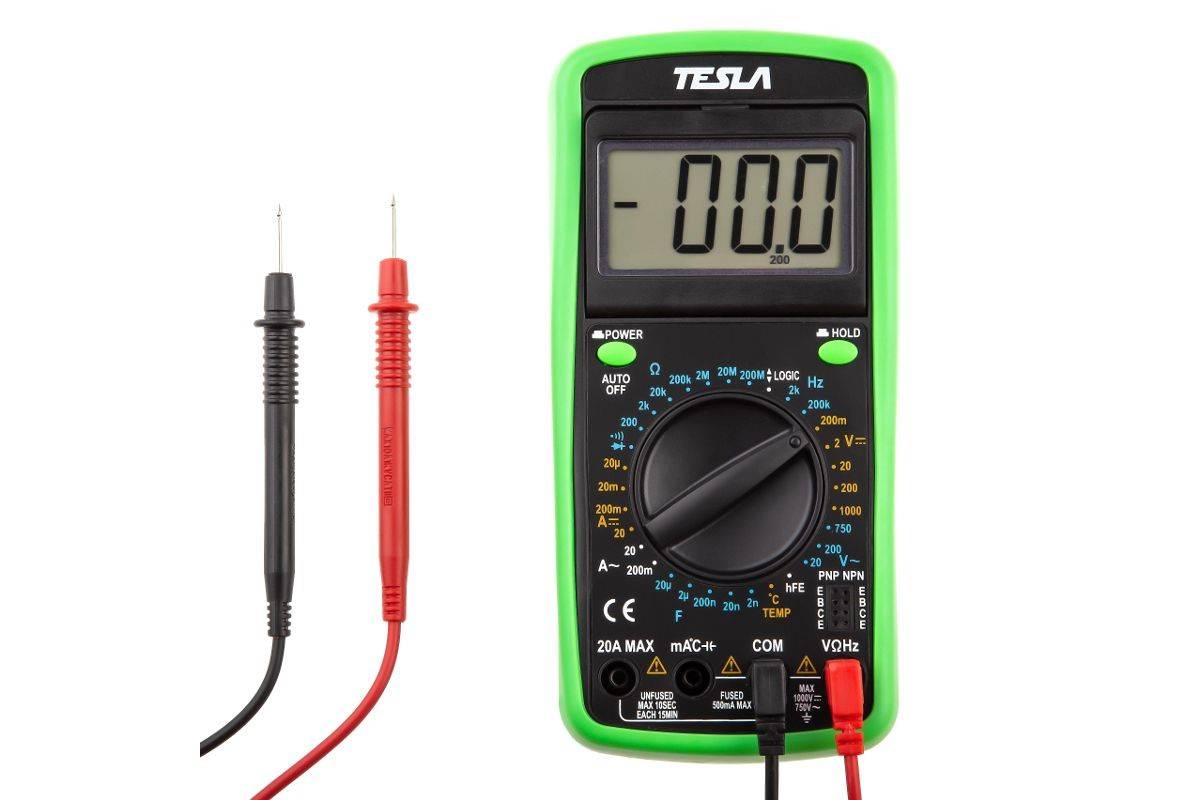

Проверить исправность проводки можно любым мультиметром
Диагностика проводится мультиметром, которым прозванивают все провода системы. Для определения короткого замыкания следует действовать по алгоритму:
- Отключить зажигание и дополнительное питание.
- Измерить вольтаж аккумулятора без запуска тока.
- Снова включить зажигание и тщательно замерить вольтаж батареи, зафиксировать и сравнить результат. Наличие “проседания” на половину вольта и выше готовит о пробое в цепи.
Далее следует взять тестер и начать прозвон проводов, прилегающих к прикуривателю. В местах разрыва и неисправности проводки уровень напряжения будет резко колебаться. Также проблемный участок заметен визуально: кабель может быть оголен, заломан или оборван. Короткое замыкание спровоцирует и неплотно зафиксированный в металлических разъемах патрон, поэтому нужно проверять его.
Изношенность или окисление гнезда
Длительное или слишком интенсивное использование устройства может нарушать целостность соединения деталей. При неправильном подключении приборов гнездо разбалтывается, контакты прилегают менее плотно. Исправить полоску можно, подогнув металлические усики на патроне или перепаяв гнездо.
Со временем металл, из которого изготовлен прикуриватель, подвергается коррозии и окислению, что также влияет на качество контакта. В качестве временного решения контакты обрабатываются с помощью надфиля, считаются окислы и ржавчина.

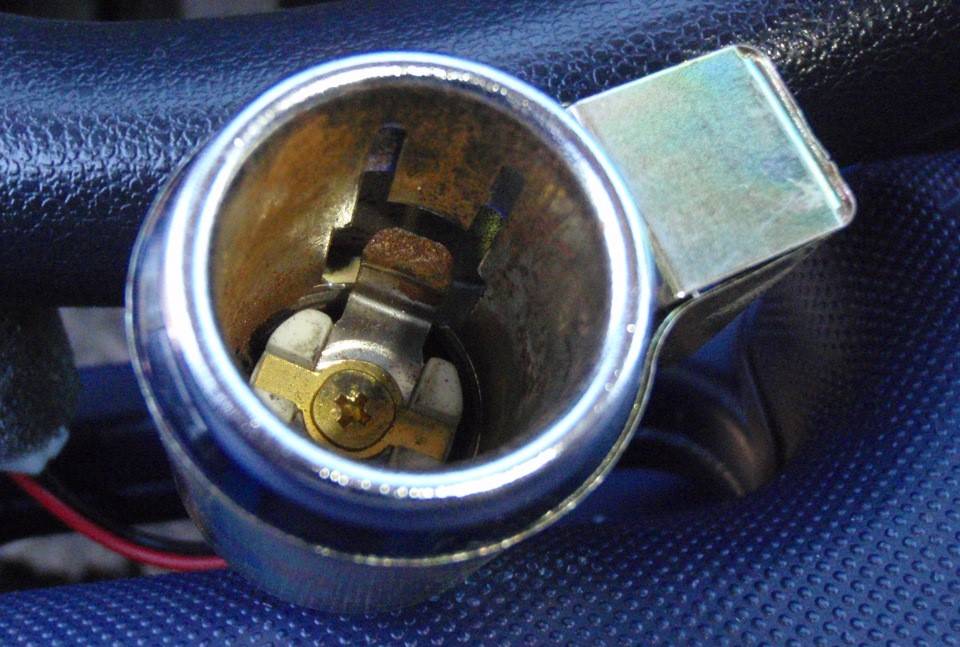

Ржавчина внутри патрона прикуривателя
Неисправность спирали
Если окисление привело к перегоранию нихромовой спирали, лучше заменить прибор. Практически не поддается ремонту деформированная, расплавленная излишним нагревом спираль. Опытные автовладельцы считают, что покупка и установка нового прикуривателя гораздо выгоднее, чем ремонт старого.
Проверить спираль прикуривателя можно визуально
Перечень наиболее частых проблем с прикуривателем состоит из указанных пунктов, однако существуют и редкие, не связанные с устройством поломки, из-за которых прибор перестаёт работать. Если выявить причину самостоятельно не удалось, рекомендуется обратиться в сервисный центр для полной диагностики автомобиля.
Как подключить прикуриватель на ВАЗ 2110
Некоторые владельцы машин устанавливают еще одно гнездо. Потребуются:
дрель или шуруповерт с набором сверл по металлу;
коронка для выреза отверстия, диаметр должен совпадать с диаметром автоприкуривателя;
напильник;
паяльник с припоем;
кусачки;
отвертки;
мультитестер;
термоусадочная трубка;
провод подходящего сечения;
предохранитель, выдерживающий силу тока, рекомендуемую производителем – 25 ампер.
- Обесточиваем автомобиль и выбираем место для подключения дополнительного автоприкуривателя. Желательно, чтобы это была ровная поверхность.
- Сверлим отверстие подходящего диаметра, края зачищаем надфилем.
- Осуществляем подключение к проводке, соблюдая полярность и проведя их через предохранитель.
- Проверяем работоспособность модели, осуществляем сборку.
Многие водители устанавливают на авто вторую розетку. Это увеличит количество потенциально подключаемых приборов. Но надо помнить о том, что электрическая система будет испытывать большие нагрузки и может сработать предохранитель
Поэтому важно правильно соединить все провода
Необходимо подключить новый разъем через предохранитель, чтобы избежать расплавления проводов. Потребуется вырезать отдельную дырку в салоне или багажнике. Альтернатива такому методу – покупка разветвителя, подключаемого в стандартное гнездо.
Почему не работает прикуриватель на ВАЗ 2110
Этот прибор редко используется в автомобиле по назначению, для прикуривания сигарет. Однако он популярен даже у некурящих водителей. От разъема прикуривателя могут работать другие устройства. Наиболее часто в гнездо подключают:
- видеорегистратор для фиксации движения;
- вентилятор;
- дополнительный павербанк для питания телефона, планшета или ноутбука, зарядное устройство для этих девайсов;
- навигационную систему;
- компрессор для накачивания шин.
Поэтому выход детали или предохранителя из строя чреват массой неудобств для владельца машины. О том, почему не работает прикуриватель в модели ВАЗ 2110, как проверить его, выяснить причину поломки и провести ремонт – читайте в статье.
Принцип работы прикуривателя
Принцип работы прикуривателя состоит в следующем:
- в неактивном положении патрон находится в гнезде, при этом цепь нагревательного элемента разомкнута.
- при утоплении ручки прикуривателя, патрон погружается в гнездо и цепь замыкается.
- начинается нагрев термоэлемента.
- при достижении нужной температуры контакты держателя из биметалла расходятся и пружина патрона выбрасывает его из гнезда, разрывая цепь питания.
- патрон достают из гнезда и используют для раскуривания сигареты.
Бесперебойную работу прикуривателя и безопасность электросети автомобиля обеспечивается отдельным предохранителем на 25 ампер. Он располагается в блоке реле и предохранителей, маркируется чаще всего как F18, реже — как F8. В первом случае совместно с прикуриванием обеспечивается работа печки, во втором — лампы освещения под капотом автомобиля.
Важно! Максимальная сила тока, на которую рассчитан прикуриватель не более 15 ампер, напряжение — 12 вольт. Сопротивление предохранителя НЕ ДОЛЖНО быть меньше — оптимально оно должно быть равно 25 ампер
Порядок операций
Перед снятием прикуривателя ВАЗ 2110, 2111 или 2112 нужно обесточить цепь, для этого из аккумулятора извлекается минусовая клемма. Теперь можно приступить непосредственно к работам:
- Нужно снять пластины с каждой стороны приборного тоннеля, для этого откручиваются по два болта с каждой. С правой стороны отсоединить колодку подсветки и прикуривателя.
- Корпус узла зафиксирован на обшивке приборного тоннеля, ее нужно снять. Обшивочная накладка находится под рычагом ручника. Она легко извлекается плоской отверткой.
- Также с помощью плоской отвертки теперь нужно поддеть и снять кожуха с рычага переключения КП.
Под чехлом расположен винт, его нужно выкрутить крестовой отверткой.
- Теперь сидения водителя и переднего пассажира нужно отодвинуть и выкрутить винты КПП. Их пять.
- Нужно снять верхнюю крышку приборного туннеля. Теперь прикуриватель – в доступе. Можно снять его патрон. Затем экран, который извлекается так, чтобы лапки вышли на световоде из пазов.
- Плоской отверткой вдавить защелку рядом с гнездом прикуривателя, так она освобождается от световода.
- Теперь можно вынуть узел вместе со всеми элементами.
- Затем нужно зажать защелки на световоде, так он сразу отсоединяется от узла.
- Если нужно поменять и сам светодиод, его легко удалить, нажав язычки на корпусе. При установке нового устройства проследите, чтобы прорезь в обшивке совпадала с выступом на корпусе.
- Теперь можно приступать к установке нового прикуривателя. Сначала он коммутируется со световодом, следующие операции выполняются в обратной последовательности.
Замену прикуривателя ВАЗ 2110, 2111, 2112 своими руками без разбора тоннеля смотрите в видео:
На заметку! Если при проверке предохранителей выяснилось, что вышли из строя именно они, их нужно менять на элементы той же марки. В продаже представлены узлы различных брендов, и, несмотря на то, что производители заявляют одинаковые технические характеристики, на деле все оказывается иначе.
Штатный прикуриватель ВАЗ 2110, 2111, 2112 позволяет использовать не все существующие на рынке устройства, поэтому зачастую владельцы меняют его на узел европейского образца. Как это сделать смотрите в видео:
Основные неисправности
Самой частой проблемой является попытка подключения к прикуривателю нескольких приборов одновременно. В этом случае происходит потребление повышенной мощности, на что прикуриватель не рассчитан. В итоге может проявиться сразу несколько неисправностей, которые приведут к отказу этого приспособления.
Если вы заметили, что прикуриватель не работает, то стоит сначала проверить предохранители. Во многих случаях при подаче большой нагрузки, не выдерживают именно они. Поэтому, диагностику стоит начинать именно с проверки монтажного блока предохранителей. За работу устройства отвечают предохранители:
- F18;
- F6.
Тут стоит пояснить, почему они перечислены именно в таком порядке. Все дело в том, что основным является предохранитель, маркированный F18. Именно он работает с прикуривателем. Чаще всего, проблема возникает именно с ним. Но, в редких случаях могут сгорать оба, или только F6. Поэтому, проверяйте сразу два предохранителя.
Также может сгореть нагревательный элемент. Он отказывает при частом использовании. Еще причина может быть в превышении расчетного тока. В таком случае просто происходит обгорание контактов и элемент перестает нагревать. Исправить прикуриватель практически невозможно, гораздо проще его заменить.
Причины неисправности
Среди основным причин, по которым не работает прикуриватель и магнитола в ВАЗ 2114, выделяют такие:
Подключение в него очень мощных устройств. У которых этот показатель превышает в несколько раз допустимых норм для предохранителя. Его рассчитать довольно просто. Можно воспользоваться такой несложной формулой: максимальное значение силы тока умножить на напряжение бортовой цепи. Например, 10 А на 12 В и получается 120 Вт
Это значение очень важное, если его не учитывать, то ремонт прикуривателя станет обычным делом;
Перегорел предохранитель. Это является следствием первой причины
Его проверяют первым в случае
возникновения проблем в работе прибора. Конструкция состоит из нескольких предохранителей: на 15А и на 25А. Первый отвечает за сам прикуриватель и розетку переносной лампы, а второй за блок, который управляет процесс отопления и вентиляции в машине, лампочку, обеспечивающую свет в бардачке, магнитолу. По схеме они подключены через прикуриватель. И при выходе его из строя, остальные тоже дают сбой в работе.
Окисление контактов устройства. Чтобы устранить поломку необходимо провести их зачистку. Но предварительно обязательно сбрасывается масса. Если этого не выполнить, то может возникнуть замыкание. Такую процедуру сделать несложно, поэтому с ней справится любой владелец авто;
Окисление разьемника. Его также зачищают, в очень редких случаях меняют на новый;
Разбалтывание гнезда. Оно встречается довольно часто, особенно если дополнительный прибор плохо вставляется в прикуриватель. Таким образом, контакт с его стенками получается слабый. Это приводит к замыканию и контакты плавятся. Вследствие чего не работает прикуриватель и магнитола в ВАЗ 2112. Чтобы устранить поломку потребуется почистить и перепаять контакты или установить новые;
Перегорела спираль в прикуривателе. Есть несколько способов устранения такой неполадке: установка новой детали или ремонт поломанной. Второй вариант используется лишь в том, случае, если не получается выполнить первый. Например, новую деталь очень тяжело найти, чтобы приобрести. Ремонт заключается в проведении очистки спирали от загрязнений, которые на ней образовались.
Сама спираль в прикуривателе нагревается менее, чем за 25 секунд. Если же наблюдаются значительные изменения данного времени, то произошли нарушения в ее работе. Необходимо немедленно исправлять ситуацию, чтобы не привести к другим более сложным последствиям. Для этого регулируется схема разгибанием или сгибанием контактов в самом устройстве. Если т
Итоги
Посмотрев на фото схемы устройства, можно понять почему работает прикуриватель и магнитола вмести. Это объясняет и выход их совместно из строя
Поэтому очень важно следить за работой основного элемента, чтобы не пострадали другие
В случае возникновения проблем можно решить их своими силами. Но, как показывает практика, лучше сразу обратиться к специалистам. Они намного быстрее и эффективнее устранят неисправность. Особенно если это касается современных авто таких, как Тойота Королла, Рено Логан и других. Так как они имеют много нюансов, которые необходимо учитывать при проведении ремонта любой детали.
Поиск поломок
Самый простой способ решения проблемы неисправного прикуривателя — это сдача автомобиля в ремонт на станцию технического обслуживания. Но стоит ли это делать, если сама работа не представляет собой ничего сложного, а затраты на услуги мастеров могут оказаться существенными?
Порой лучше все сделать самостоятельно.
Причина поломки | Ваши действия |
Сгорел предохранитель прикуривателя | Элемент необходимо заменить |
Вышла из строя лампа подсветки | Устройство нуждается в замене |
Повреждена проводка | Проводится проверка, меняются перегоревшие, оборвавшиеся или окислившиеся провода |
Не работает сам прикуриватель | Ремонту девайс не подлежит, потому придется менять. |
https://youtube.com/watch?v=lnIwhWpiIuA
Теперь давайте рассмотрим каждую из представленных поломок и способны замены элементов более подробно.
Замена предохранителя
Проверка работоспособности предохранителя выполняется достаточно легко. Для этого вам необходимо включить вентилятор отопительного оборудования. Если он не работает, тогда и прикурка работать не сможет. Это объясняется тем, что оба устройства подключены к одному предохранителю.
Замена элемента выполняется следующим образом:
- Демонтируйте крышку монтажного блока. Для этого просто нажмите пальцами на специальную защелку;
- С помощью пинцета извлеките перегоревший предохранитель;
- Аналогичным образом поставьте на место новый элемент. Предварительно убедитесь, что вы купили правильную деталь, которая соответствует характеристикам вашего ВАЗ 2110.
Проводка
При исправном вентиляторе, очевидно, что предохранитель также цел. Следовательно, выполнять его замену не нужно.
Вместо этого поищите причину неисправности в проводке, которая соединяет монтажный блок и ваш прикуриватель.
Здесь нужна тщательная проверка проводов, контактов, то есть всей цепи. Возможно, где-то имеет место короткое замыкание, либо обрыв.
Обязательно в процессе проверки электрической цепи надевайте защитные перчатки из резины, поскольку по ходу диагностики вам может потребоваться воспользоваться металлическими инструментами.
Проводка устройства
Лампа
Лампочка прикурки на ВАЗ 2110 — это тоже не редкая проблема неисправности устройства. Чтобы ее заменить, особых навыков иметь вовсе не обязательно. Просто выполните работу в строгой последовательности операций, можете для наглядности посмотреть обучающее видео.
- Отключите минусовую клемму от аккумуляторной батареи, расположенной в подкапотном пространстве вашего автомобиля.
- Снимите облицовку.
- Сожмите экран лампочки, чтобы лапки смогли выйти из прорези.
- Теперь элемент немного разжимается, тем самым он снимается вместе с патроном.
- Лампочка поворачивается на 90 градусов, после чего извлекается из патрона.
- Вооружитесь новой лампой, вставьте ее в патрон, а затем выполните процедуру сборки. Она полностью соответствует обратной последовательности демонтажа.
- Для замены лампочки подсветки в прикурке ВАЗ 2110, обязательно применяются устройства А 12-4.
Лампа прикурки
Как поменять своими руками: инструкция с фото
- С аккумулятора автомобиля снимается минусовая клемма.
- Чтобы добраться поближе к механизму, с каждой стороны приборного туннеля откручивается по 2 болта, после чего левая и правая облицовочные пластины снимаются.
Демонтаж крышки приборного туннеля
- Разъединяются колодки прикуривателя и подсветки (они находятся в правой половине туннеля).
Разъединение колодок прикуривателя
- Под рычагом ручного тормоза есть облицовочная накладка. Она тоже снимается (лучший вариант — подцепить её отвёрткой с плоским жалом и вытащить).
Снятие накладки под ручником
- После удаления накладки необходимо снять чехол рычага переключения передач (он тоже легко поддевается отвёрткой с плоским жалом).
Снятие кожуха рычага коробки передач
- Под чехлом рычага переключения скоростей есть винт, который откручивается с помощью крестовой отвёртки.
- Теперь передние сидения отодвигаются назад, после чего откручиваются винты с туннеля возле рычага КПП (винтов там 2).
Откручивание винтов под передними сидениями
- Снимается верхняя защитная крышка туннеля.
- Теперь снимается патрон прикуривателя, а вместе с ним и экран для лампочки. Экран сжимается таким образом, чтобы его лапки выдвинулись из пазов на световоде.
- После этого нужно надавить на защёлку около гнезда прикуривателя. Это делается плоской отвёрткой. Защёлка после этого выдвигается и больше не удерживается световодом.
- Прикуриватель (вместе с гнездом и световодом) извлекается из панели.
Извлечение прикуривателя и световода
- Защёлки на световоде сжимаются, и он легко отсоединяется от прикуривателя.
- Затем к световоду производится подключение нового прикуривателя и сборка происходит в обратном порядке.
