Обзор передней подвески ВАЗ-2112 и какие детали в нее входят: устройство и схема

Модернизация подвески

Штатная подвеска «семёрки» считается мягкой и несовершенной. Поэтому многие решаются на тюнинг и доработки. Это помогает существенно улучшить управляемость и общий уровень комфорта, а также увеличить срок службы пружин, шаровых, втулок и других элементов.

Усиленные пружины

Пружины — основной элемент, отвечающий за плавность хода, курсовую устойчивость и хорошую управляемость. При их ослаблении или проседании подвеска не в состоянии компенсировать нагрузки, поэтому случаются пробои её элементов и другие неприятности.

Владельцам «семёрки», часто передвигающимся по плохим дорогам или ездящим с загруженным багажником, однозначно надо подумать о модернизации штатных пружин. Кроме того, есть два основных признака, по которым можно судить, что нужна замена элементов.

Проставки — это первое, что приходит на ум владельцам ВАЗ 2107. Но такой вывод не совсем правильный. Да, они восстановят жёсткость пружин, однако скажутся отрицательно на ресурсе элементов. Вскоре на усиленных этим способом пружинах можно будет обнаружить трещины.

Поэтому единственно верным решением станет замена обычных пружин на усиленные или доработанные от ВАЗ 2104. Одновременно надо поменять и амортизаторы на более мощные, иначе усиленные пружины легко повредят штатную систему.

Перед тем как начать процедуру замены, надо вооружиться следующими инструментами.

Теперь подробнее о замене.

Затем нужно освободить обе пружины от прокладок, проверить состояние последних. Если они в хорошем состоянии, установить на новую пружину, используя изоленту. Поставить усиленные пружины на места штатных.

Пневмоподвеска

«Семёрка» имеет большой потенциал в плане модернизации передней подвески. И многие владельцы автомобиля решаются на установку пневмоподвески с электрическим компрессором, шлангами и блоком управления.

Это настоящий электронный помощник, дающий возможность менять величину дорожного просвета в зависимости от условий движения. Благодаря такому нововведению повышается устойчивость машины на больших скоростях, поездки на дальние расстояния становятся комфортными, автомобиль мягче проходит неровности, одним словом, становится похожим на иномарку.

Модернизация системы проходит так.

Видео: пневмоподвеска на ВАЗ, стоит или нет

Электромагнитная подвеска

Ещё один вариант модернизации подразумевает использование электромагнитной подвески. Она представляет собой совокупность механизмов и компонентов, выполняющих функции связующего звена между дорогой и кузовом. Благодаря применению этой разновидности тюнинг-подвески обеспечивается плавность хода, высокая устойчивость, безопасность и комфортабельность. Автомобиль не будет «проседать» даже во время длительной стоянки, а благодаря встроенным пружинам подвеска сохранит работоспособность и при отсутствии команд от бортовой сети.

На сегодняшний день самыми известными производителями электромагнитных подвесок являются компании Delphi, SKF, Bose.

Передняя подвеска ВАЗ 2107 требует своевременного ухода и контроля над основными узлами. Помните, что от этого зависит безопасность на дорогах.

Инструмент для замены передней стойки

Для того, чтобы работы прошли успешно и быстро, необходимо подготовить некоторые инструменты:

• Набор ключей или торцевых головок с диаметром от «10» до «27».
• Вороток.
• Домкрат.
• Противооткатные упоры.
• Смазка WD-40.

  Когда инструмент готов, можно приступать к работе.

Подготовительные работы

Перед тем как приступить непосредственно к работе, необходимо подготовить рабочее место и автомобиль.

• Первым делом ставим автомобиль на ровную поверхность.
• Под задние колёса для наибольшей надёжности ставим противооткатные упоры.
• Срываем все болты крепления передних колёс.

  Сорванные гайки потом проще открутить.

Рекомендуем: Расположение и замена топливного фильтра в автомобилях Opel Astra

Пошаговый процесс замены передних стоек

Если у вас вышла из строя только одна стойка, менять вам придётся всё равно пару, так, что очередность выполнения работ не имеет значения.

1. Первым делом поднимаем капот и при помощи специального устройства для фиксации штока и ключа на «19» зацепляем гайку крепления опоры к стойке и проворачиваем её. Когда крепление ослабнет, выкручивать до конца его не следует.

   При демонтаже гайки необходимо использовать специальный ключ.

   Подобный ключ легко найти в магазинах.

2. При помощи ключа на «13» выкручиваем 3 болта, которые расположены на верхнем стакане.

   Болты отмечены стрелками.

3. Далее, домкратом производим вывешивание колеса и фиксируем её в таком положении.

   Процесс пошёл! Помним о безопасности. Задние колёса застопорены ручником, а лучше брусками

4. Тормозной шланг, который закреплен на самом кулаке стойки, снимаем с места фиксации и убираем в любую сторону.
5. Осматриваем все соединения, в том числе рулевой наконечник, поворотный кулак и саму стойку на наличие следов коррозии, лучше всего обработать эти места смазкой. Это делается для того, чтобы все закисшие детали легко можно было сорвать.
6. Погодя небольшое количество времени, пока смазка проникнет во все глубокие места, можно продолжать работу.
7. Отсоединив шплинт и открутив гайку от рулевого наконечника при помощи монтировки и молотка убираем его с места фиксации.

   Когда тяги приоткручены, гайки оставьте на местах.

8. Используя головки на «17» и «19» начинаем откручивать два болта которые крепят стойку к поворотному кулаку.

   Болты отмечены стрелками.

9. Когда гайки выкручены, может возникнуть неполадки с дальнейшим демонтажом основных болтов. Так как они сильно прикипают, возможно понадобится излишнее влияние на них смазки, либо жидкого ключа. Для того, чтобы выбить их из своих посадочных мест можно использовать болт диаметром меньше.
10. Если все крепящие элементы выкручены, осталось полностью выкрутить все три болта которые расположены на верхней чашке.

11. Пока стойка не разъединена с поворотным кулаком, не следует до конца отворачивать один из трёх болтов на чашке. И вывёртываем её полностью лишь тогда, когда стойка находится в руках и полностью под контролем.

    Стойка извлечена. Проводим визуальный осмотр рулевого наконечника и шаровой опоры

12. Разбирать стойки следует первым делом начиная со стяжек. Стягивать пружины следует аккуратно, исключая возможностей их срыва.

    Стягивать пружины необходимо до того момента, пока они не освободят верхнюю чашку.

13. Если стойка больше не упирается об опору — это будет обозначать, что она уже и та достаточно находится в напряжении.
14. Сейчас уже можно демонтировать гайку крепления опоры и соответственно саму опору.
15. Когда опора демонтирована, снимаем саму пружину.
16. Сейчас остаётся снять лишь пыльник и отбойник со штока стойки. (Хотя можно этого и не делать если все запчасти будут новые).

    Порядок работ в иллюстрации.

На этом этапе работы по разборке передней стойки ВАЗ-2112 можно считать законченной.

Порядок работ по сборке

Первым делом на новую стойку производим монтаж пыльника и отбойника. Монтаж производим в обратном порядке снятию.
Если вы планируете установить шумоизоляторы, то монтируем их.
Шумоизоляторы готовы к установке

Одеваем пружину

Обратите внимание, что основная её часть, должна точно попасть в специальное углубление, расположенное на патроне стойки.
Воспользовавшись новой опорой и опорным подшипником необходимо зафиксировать её на самом штоке, при помощи гайки.
Следите за тем, чтобы часть пружины сверху была обязательно на месте её фиксации и при этом не было никаких перекосов и скосов.
Когда всё продиагностировано, можно снять все стяжки и приступать к её монтажу на автомобиль.
Примеряемся, любуемся и устанавливаем

Дальше, все работы выполняем в точно обратной последовательности, начиная с гаек стакана в подкапотном пространстве.
При фиксации стойки на поворотный кулак лучше всего использовать новые болты тем же диаметром с абсолютно новыми гайками.

Замена

Определившись с выбором стоек, соберите набор инструментов, которые для вас понадобятся во время их подмены:

• Шлицевые отвертки;
• Ключ для удержания штока амортизатора;
• Рожковые и накидные ключи размерами 6-22;
• Головки на 12-22;
• Съемник шаровых пальцев наконечников управляющих тяг;
• Устройство для сжатия пружин на фронтальных стойках;
• Всевластный растворитель WD40.

Начинаем конкретно процесс подмены.

1. Открутите гайку, которая укрепляет верхние опоры амортизаторов к чашечке кузова (в отсеке мотора).
2. Высвободите верхние опоры.
3. Демонтируйте внешние наконечники управляющих тяг. Здесь для вас понадобится ваш особый съемник.
4. Демонтируйте болты, которые укрепляют нижнюю часть стойки от поворотного кулака.
5. Извлеките стойку.
6. Разберите и соберите ее.
7. Выполните процесс обратной сборки.

О разборке-сборке следует поговорить более детально:

• Начните с демонтажа верхней гайки штока. Это сделать можно лишь специализированным ключом на 6;
• Вооружившись другим устройством, уже для удержания пружины стойки, освободите шток вашего амортизатора;
• Далее освобождается верхняя опора, которая удерживается на трех гайках сверху чашки кузова;
• Обязательно отсоедините наружный наконечник рулевой тяги от вашей стойки перед тем как начать работу с нижней опорой;
• Не редко шаровый палец оказывается прилипшим, потому обязательно воспользуйтесь съемником или средством на все случаи жизни — WD40;
• Освободив стойку, извлеките ее. Замените на новую и выполните процесс обратной сборки элемента. Видео о том как поменять лобовое стекло на форд фокус 3. Форд фокус как поменять. Будьте внимательны с пыльником передней стойки вашего ВАЗ 2110. Как поменять радиатор печки на ford focus, не. В видео показано, как своими руками поменять переднюю стойку амортизатора на ваз 2110, 2111, 2112. Старайтесь не повредить компонент. Если же он находится в плачевном состоянии, рекомендуется сразу заменить;
• С распоркой передних стоек ВАЗ 2110 также проблем возникнуть не должно;
• Обязательно проведите регулировку развал-схождения после того, как вы внесли определенные корректировки в конструкцию подвески.

Рекомендуем: Сузуки Витара: особенности исполнения и перспективы на российском рынке

Примечательно, что замена задних стоек на развал-схождение не оказывает никакого влияния, а при смене передних амортизаторов изменения могут произойти существенные.

Как проявляется неисправность передних сайлентблоков

Ваз 2110 смена сайлентблоков фронтальной подвески

Выяснить, верно ли они работают, несложно. Для этой цели нужно отметить то:

• Не скрепит ли резина передних колес во время езды. При этом езда не обязательно должна быть на дальние расстояния. Даже при поездках на маленькие дистанции, скрип не должен наблюдаться. Это не означает, что скрип будет очень приметен – он а возможно малослышимым;
• Нет ли на резине каких-либо изъянов. Обычно, если сайлентблоки плохо работают, то у них возникают маленькие трещинки, разрывы.
• Не слышен ли какой-либо стук в фронтальных колесах. Существует, что сайлентблоки начинают плохо скользить, потому в течении времени им становится нашему клиенту остается труднее вертеться, потому они и начинают издавать звуки, похожие на стук.

Устройство передней подвески на ВАЗ-2110 устройство, конструкция

Передняя подвеска ВАЗ-2110: устройство и конструкция

Для чего нужна подвеска и какая на ней лежит ответственность, каждый знает ещё с автошколы, если не со школы

Поэтому заострять внимание на общих сентенциях не станем, а сразу перейдём к делу

ВАЗ-2110 получил в наследство от восьмёрки и девятки подвеску МакФерсон, разработанную ещё в 70-х годах прошлого века и испытанную на опытных ВАЗ-2108.

Конечно, коррективы в конструкцию вносились и сегодня она выглядит так:

Схема подвески.

Как видно из схемы, ничего сложного в конструкции нет, нет и ничего лишнего. Спартанская подвеска десятого семейства относится к типу независимых подвесок с гидравлическими амортизационными стойками, витыми пружинами 7 на нижних (23) поперечных рычагах. Правый и левый рычаги шарнирно, с помощью сайлентблоков, соединены стабилизатором поперечной устойчивости. Стабилизатор необходим для сохранения устойчивости автомобиля в поворотах и при активном маневрировании. Он представляет собой штангу из пружинистой стали с изгибом для глушителя.

Передняя стойка

Самый важный, дорогой и требующий постоянного ухода узел — передняя амортизаторная стойка (16).

Где-то тут спряталась стойка подвески!

В нижней части стойка крепится к поворотному кулаку 19 с помощью двух болтов, один из которых (18) эксцентриковый. Поворотом этого болта, отпустив гайку 17, регулируют угол развала передних колес. Передняя пружина опирается на опорную чашку 6 снизу и на верхнюю опорную чашку 10. Для предотвращения пробоя подвески на штоке амортизатора установлен демпфер сжатия 9.

Сама же стойка сверху упирается чашку 12, которая выполнена в сборе с поворотным подшипником 11. Верхняя опора — это отдельный узел, она фиксируется к брызговику кузова с помощью трёх самоконтрящихся гаек. Опора имеет некоторую эластичность для того, чтобы поглощать высокочастотные колебания и не передавать их на кузов, а свободный поворот вокруг своей оси стойке и переднему управляемому колесу обеспечивает верхний подшипник 11 и нижняя шаровая опора 1.

Передние стойки масляные, разборные.

Пружины передней подвески.

Опоры передних стоек.

Амортизаторы передних стоек и защитные чехлы.

Рабочий амортизатор установлен в корпусе стойки. При необходимости или при выборе амортизатора другого типа (газовый, газо-масляный), всегда есть возможность вынуть его из корпуса стойки, отремонтировать или заменить. При этом нужно учитывать, что восьмерочный амортизатор не подходит на десятку, поскольку на 2110 корпус стойки короче, хотя конструкция выглядит идентично.

Шаровая опора и нижний рычаг

Именно шаровая опора принимает на себя все нагрузки — тормозные, разгонные, продольные и поперечные, а кроме того, она является нижней точкой опоры поворотного кулака.

Узел крепления шаровой опоры.

Опора 1 фиксируется на нижнем рычаге с помощью трёх глухих болтов. Разбирая этот узел, нужно быть предельно аккуратным, поскольку отверстия в поворотном кулаке для болтов крепления опоры не сквозные и при неаккуратном обращении можно запросто сорвать головки или сломать тело болта. Если это произойдёт, придётся высверливать остатки болта или же менять поворотный кулак. Это трудоёмкая и дорогая работа.

Шаровая опора с чехлом.

Растяжки

Для предотвращения залома нижнего рычага и снятия с него тормозных и разгонных нагрузок, к нему закреплены растяжки, второй конец которых зафиксирован через сайлентблок к балке передней подвески.

Передняя подвеска ВАЗ-2110.

Растяжки выполняют ещё одну важную функцию: с их помощью регулируют угол продольного наклона поворотной оси. Этот угол сильно влияет на устойчивость автомобиля и на его поведение при маневрировании. Регулировка проводится шайбами, установленными на обоих концах растяжки.

Поворотный кулак

Не менее важная деталь — поворотный кулак.

Узел поворотного кулака и ступицы.

Именно он отвечает за сохранность и фиксацию ступичного подшипника. В кулаке подшипник удерживается с помощью двух стопорных колец. Тип подшипника — радиально-упорный, двухрядный. Он не требует регулировки весь период эксплуатации.

Во внутреннюю обойму запрессована сама ступица, а фиксируется она гайкой, причём справа и слева гайки одинаковые, имеют правую резьбу.

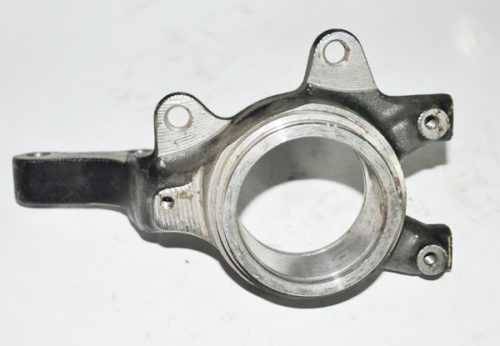

Поворотный кулак.

Подшипник ступицы.

Выводы

Вкратце, так устроена подвеска ВАЗ-2110. Мы рассмотрели только основные элементы конструкции, но суть понятна — ремонт и обслуживание передней подвески десятки совсем не сложная процедура, главное, знать её устройство и своевременно выявлять и устранять неисправности. Берегите подвеску и пусть у вас под колёсами будут только ровные дороги!

https://youtube.com/watch?v=gS1brgDQlSk

Пружина передней подвески ВАЗ 2112 (21120290271200)

Пружина передней подвески ВАЗ 2112

Каталожный номер: 21120-2902712-00

Цена указана за 1 шт.

Производитель оставляет за собой право изменять характеристики товара, его внешний вид и комплектность без предварительного уведомления продавца.

Модель автомобиля

ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

— ДЛЯ ФИЗИЧЕСКИХ ЛИЦ оплата заказов осуществляется в реальном времени на сайте платежной системы РОБОКАССА , 0% за перевод: пластиковые карты любых банков, кредитные карты, мобильные платежи (МТС / Билайн / Теле2), электронные деньги (Яндекс.Деньги, WebMoney, QIWI Кошелек) и другое (Samsung Pay, Viber).

— ДЛЯ ЮРИДИЧЕСКИХ ЛИЦ (ООО и ИП РФ), через любой банк по выставленному счету (безналичный расчет) «без НДС» , путем перевода средств на расчетный счет .

Обратите внимание! Уже после первой покупки Вы можете воспользоваться для оплаты заказа БОНУСНОЙ ПРОГРАММОЙ VS-AVTO. Обращаем Ваше внимание, что доставка осуществляется за счет клиента и не входит в первоначальную стоимость заказа

Обращаем Ваше внимание, что доставка осуществляется за счет клиента и не входит в первоначальную стоимость заказа. Срок формирования и отправки заказа составляет 3-14 рабочих дней после поступления оплаты на наши счета и зависит от ряда факторов: перемещения товара между складами, окраски детали, индивидуального пошива/исполнения

Срок формирования и отправки заказа составляет 3-14 рабочих дней после поступления оплаты на наши счета и зависит от ряда факторов: перемещения товара между складами, окраски детали, индивидуального пошива/исполнения.

Самовывоз из пунктов выдачи в г. Тольятти

Формирование заказа для самовывоза производится при полной предоплате заказа (после оформления заказа на сайте, пожалуйста, дождитесь его подтверждения менеджерами) . Получение заказа производится в пункте выдачи в рабочее время.

Адрес пункта выдачи:

РФ, Самарская обл., г. Тольятти, ГСК «Пламя», ул. Oфицерская 14

График работы пункта выдачи:

ежедневно 8:00 — 19:00, по МСК

Доставка в регионы Почтой России

Доставка осуществляется Почтой России при 100% оплате заказа и доставки. Стоимость и примерные сроки рассчитываются индивидуально при подтверждении заказа. Являясь Федеральным клиентом Почты России, мы можем предоставить наиболее выгодные тарифы доставки от 200 руб. в зависимости от размера, веса, ценности и удаленности региона. Из Тольятти отправляем 5 дней в неделю (понедельник — пятница).

Обратите внимание! Срок хранения посылок в отделениях Почты России до 15 дней! При этом повторное извещение на указанный в посылке адрес не присылается

Доставка в регионы Транспортными Компаниями (ТК)

Доставка до терминала отправления в г.Тольятти осуществляется бесплатно, вся оставшаяся часть стоимости доставки оплачивается заказчиком при получении в терминале ТК в Вашем городе. К преимуществам доставки с помощью ТК можно отнести отсутствие ограничений по объему и весу товара.

Внимание! Отправка деталей из пластика, стекла, абс, стекломата и т.п. рекомендуется транспортными компаниями только в жесткой упаковке (обрешетке)!. Сроки доставки определяются транспортной компанией и являются их зоной ответственности

Компания VS-AVTO не может повлиять на сроки доставки, когда груз уже отправлен

Сроки доставки определяются транспортной компанией и являются их зоной ответственности. Компания VS-AVTO не может повлиять на сроки доставки, когда груз уже отправлен.

В связи с внесением изменений от 6 июля 2021 г. в Федеральный закон № 374-ФЗ «О противодействии терроризму», а также принятием антитеррористического «пакета Яровой», с 20 июля 2016 года для отправки груза отправитель должен представить информацию о себе, получателе и плательщике. В частности, от наших клиентов необходимы данные документа, удостоверяющего личность (паспорт РФ, водительское удостоверение).

Для клиентов из Казахстана для отправки заказа транспортными компаниями необходимо указать ИИН.

Доставка в регионы Курьерской службой доставки «СДЭК»

Учитывайте! СДЭК — это курьерская доставка, рекомендовано выбирать для отправлений максимальным размером 35х40см. Паспортные данные при сдаче груза не требуются.

Устройство и назначение передней подвески ВАЗ 2110

Рассмотрим, как устроена передняя подвеска ВАЗ 2110, насколько она соответствует современным стандартам, выполнение каких функций обеспечивает, и какого внимания к себе требует.

Назначение

Прежде всего, она предназначена для крепления колес, а также призвана обеспечивать амортизацию всего переда автомобиля, его устойчивости на дороге во время езды, возможность ряда регулировок колес, а именно — по оси поворота (углу ее продольного наклона) схождению, развалу.

Схема передней подвески ВАЗ 2110 в сборе

Главные узлы

Поговорим про ее устройство.

Самый главный элемент передней подвески — ее стойка (гидравлическая телескопическая) – незаменимая в деле амортизации, то есть – обеспечения комфортной езды, без особой тряски (насколько это вообще возможно) по кочкам и ухабам наших дорог. Именно благодаря стойке, а вернее – ее поворотному кулаку с верхним болтом, оснащенным эксцентриковыми шайбой и пояском, обеспечивается возможность изменять развал колеса.

Телескопическая стойка передней подвески ВАЗ 2110

На стойке устанавливаются:

• Специальная пружина;
• Буфер, ограничивающий ход сжатия, изготовленный из полиуретана;
• Верхняя опора. Ее устройство таково: она прикреплена к стойке, к которой крепится брызговик самоконтрящимися гайками. Поэтому, если вы будете производить ремонт своими руками, не упустите этот момент – нельзя использовать обычные гайки;
• Подшипник, дающий возможность для поворачивания стойки совместно с колесами;
• Амортизатор, в котором для лучшей работы установлены пружина и плунжер.

Шаровая опора объединяет нижние части: поворотный кулак и рычаг. Продольные растяжки, нижние рычаги, опоры, которые имеет поперечина, между собой соединяют резинометаллические шарниры. С помощью специальных шайб становится возможной регулировка продольного наклона оси поворота. Радиально-упорный, не регулируемый подшипник крепит ступицы колес.

Шаровая опора ВАЗ 2110

Поперечина – это штанга, с которой соединены нижние рычаги. Посредине она прикреплена к кузову, в чем ей помогают резиновые подушки.Такое, вкратце, устройство передней подвески. А сейчас рассмотрим возможные неисправности, которые можно в одних случаях – устранить своими руками, в других – лучше обратиться к специалистам.

Поперечина ВАЗ 2110

Стук

Если во время движения вы слышите стук в передней подвеске, то главными причинами могут быть:

• Неисправности в стойке;
• Ослабли болты, возможно, износились растяжки или подушки, которыми снабжена поперечина;
• Ослабло крепление к кузову;
• Разрушились резиновые части, при этом стук имеет явно выраженный «металлический» звук;
• Стучит «обмякшая», а то и сломанная пружина;
• Износ шарниров;
• Стук из-за дисбаланса колес.

В принципе, в любом из перечисленных случаев может помочь ремонт передней подвески ВАЗ 2110, выполненный своими руками, в ходе которого нужно заменить изношенную деталь или (в последнем варианте причин, по которым слышится стук) — отбалансировать колесо.

Тяга автомобиля в сторону

Автомобиль «уводит» в сторону при движении прямо. Среди причин такой неисправности могут быть:

• Каждая пружина имеет собственную степень сжатия. В таком случае пружина, потерявшая упругость, должна быть заменена;
• В шинах различное давление. Проверяем и исправляем;
• Разрушен резиновый элемент у одной из опор стоек. При этом также слышится характерный стук во время движения. Проблема решается заменой этого элемента;
• Нарушены углы установки колес. С этой неисправностью может быть связан повышенный износ шин. Если сами не справитесь, лучше поручить это дело специалистам.

Износ шин

Это может быть связано как с неправильной ездой (лихие разгоны, торможения, превышение допустимой нагрузки машины), так и с другими причинами:

• нарушениями углов установки колес;
• большим износом шарниров;
• дисбалансом колес.

Проверка подвески

Зная значение и устройство подвески, вы сможете при каждом осмотре машины на яме (эстакаде) и техобслуживании проверять ее состоянии

Обязательно проверяйте состояние всех резиновых и резинометаллических деталей, а также шарового шарнира каждого колеса. Помните: вовремя замеченная и устраненная неисправность – значительно меньшее зло, чем ремонт тогда, когда уже все разваливается.

Доработка подвески

Многие владельцы ВАЗ 2110, не считают заводскую подвеску идеальной, и делают ее тюнинг, для улучшения устойчивости и управляемости на дороге.

Схема стабилизатора поперечной устойчивости на ВАЗ-2112

Стабилизатор – деталь важная, но можно ездить без неё. Отсутствие стабилизатора не является поводом для снятия авто с эксплуатации.

Штанга стабилизатора и тяги

Узел состоит из штанги и двух тяг. Артикулы:

1. 2110-2906050 – тяга или стойка;
2. 2110-2906010 – узел в сборе;
3. 10516870 – пружинистая шайба;
4. 2110-2906040 – подушка;
5. 10519601 – шайба;
6. 2108-2906042 – кронштейн;
7. 2110-2906016 – штанга;
8. 2110-2906078 – верхняя втулка тяги;
9. 15971321 – винт М10;
10. 12164711 – гайка M10;
11. 16104111 – самоконтрящаяся гайка M8;
12. 2108-2906079 – нижняя втулка тяги.

Чтобы избавиться от стабилизатора, удаляют детали, приведённые в списке.

Главные узлы

Поговорим про ее устройство. Самый главный элемент передней подвески — ее стойка (гидравлическая телескопическая) – незаменимая в деле амортизации, то есть – обеспечения комфортной езды, без особой тряски (насколько это вообще возможно) по кочкам и ухабам наших дорог. Именно благодаря стойке, а вернее – ее поворотному кулаку с верхним болтом, оснащенным эксцентриковыми шайбой и пояском, обеспечивается возможность изменять развал колеса.

Телескопическая стойка передней подвески ВАЗ 2110

На стойке устанавливаются:

• Специальная пружина;
• Буфер, ограничивающий ход сжатия, изготовленный из полиуретана;
• Верхняя опора. Ее устройство таково: она прикреплена к стойке, к которой крепится брызговик самоконтрящимися гайками. Поэтому, если вы будете производить ремонт своими руками, не упустите этот момент – нельзя использовать обычные гайки;
• Подшипник, дающий возможность для поворачивания стойки совместно с колесами;
• Амортизатор, в котором для лучшей работы установлены пружина и плунжер.

Шаровая опора объединяет нижние части: поворотный кулак и рычаг. Продольные растяжки, нижние рычаги, опоры, которые имеет поперечина, между собой соединяют резинометаллические шарниры. С помощью специальных шайб становится возможной регулировка продольного наклона оси поворота. Радиально-упорный, не регулируемый подшипник крепит ступицы колес.

Шаровая опора ВАЗ 2110

Поперечина – это штанга, с которой соединены нижние рычаги. Посредине она прикреплена к кузову, в чем ей помогают резиновые подушки. Такое, вкратце, устройство передней подвески. А сейчас рассмотрим возможные неисправности, которые можно в одних случаях – устранить своими руками, в других – лучше обратиться к специалистам.

Поперечина ВАЗ 2110

Замена задней стойки ваз 2110

Задняя стойка меняется проще, чем передняя.

• Автомобиль неподвижно зафиксировать.
• Снять внутреннюю обшивку багажника.
• Удалить защитную пластмассовую крышку стакана.
• Аналогично передней стойке открутить гайку амортизаторного штока.
• Мягким нажатием отвертки вниз утопить шток, появится возможность поддеть, вытащить верхнюю шайбу, верхнюю резиновую подушку. Другой вариант извлечь шайбу — иметь в запасе магнитную рукоятку.
• Освободить болты колеса.
• Поднять заднюю часть автомобиля домкратом, обеспечить безопасность работы, неподвижность корпуса. Снять колесо.
• Удалить загрязнение металлической щеткой, обработать проникающей жидкостью нижнюю гайку амортизаторного крепления.
• Работать двумя ключами. Рожковым М19 удерживать гайку, головку с держателем-трещоткой надеть на болт.
• Разобрать соединение. Выдавить, выбить болт.
• Аккуратно придерживая стойку, создавая рычаг гаечным ключом снизу, вывести нижнюю часть стойки из посадочного места, извлечь узел наружу.
• Вытащить резиновую прокладку, прилипшую изнутри к стакану.
• Снять пружину, втулку, нижнюю резиновую подушку.
• Верхняя чашка заправлена в кожух. Разобрать сборку.
• Демонтировать отбойник.
• Разложить детали в порядке разборки-сборки.
• Осмотреть, выбраковать, смазать, заменить неисправные элементы конструкции.
• Сборка производится в обратном порядке.
• Выдвижение штока на максимальную длину позволит успешно попасть в отверстие стакана, надеть верхнюю подушку, шайбу, завернуть гайку.
• Конец витка нижней стороны пружины при сборке должен попасть в выступ пластины амортизатора, быть повернут в сторону колеса.
• Верхняя резиновая прокладка фиксируется в двух местах на пружине, упираясь выступом в виток пружины. Обычно используется изоляционная лента, пластиковые стяжки.
• Проверить надежность зажатия резьбовых соединений.
