1 Предупредительные индикаторы игнорировать нельзя
Все имеющиеся на приборной доске значки можно условно поделить на несколько категорий. Начнем ознакомление с так называемых предупредительных индикаторов. Наиболее важными из них являются значки, информирующие о проблемах в смазочной системе двигателя. В современных автомобилях таких индикаторов может быть два:
- Oil Pressure;
- Oil Sensor.
Индикатор Oil Pressure сообщает о падении давления масла, иногда этот же значок может сигнализировать о критически низком его уровне, если индикаторы объединены. Он всегда светится красным и выглядит в виде лейки с каплей масла. Engine Oil Sensor сообщает о снижении уровня масла ниже нормы. Этот значок может светиться как красным цветом, так и оранжевым, в зависимости от марки автомобиля. На значке обычно изображается такая же лейка, но с волнами под ней.
Если индикатор давления масла тухнет спустя секунду-две после включения двигателя – это нормально. Но если значок загорается при работающем двигателе, необходимо немедленно предпринять меры, так как в результате низкого давление масла двигатель может выйти из строя. Правда, иногда причиной его срабатывания является поломка датчика давления масла, что не сказывается на работе силового агрегата. Если же лампочка информирует о низком уровне масла, необходимо остановить автомобиль и сразу же долить масло до необходимого уровня.
Еще одна важная группа значков – это индикаторы системы охлаждения. Чаще всего их два
- синий – сигнализирует о критически низкой температуре;
- красный – сигнализирует о критически высокой температуре.
На этих значках обычно изображена вода в виде волн, в которую погружен термометр. Пока горит синий значок дайте двигателю поработать в холостую на малых оборотах, пока он не прогреется. Если же загорелся красный значок, желательно заглушить двигатель и дать ему остыть. При этом проверьте уровень охладительной жидкости, при необходимости подлейте ее в радиатор. Если ситуация повторяется, возможно возникли проблемы в системе охлаждения или электронике.
К группе предупредительных индикаторов относится и значок отсутствия заряда батареи, который тоже имеет красный цвет. Его легко узнать по нарисованной батарейке с плюсом и минусом. Если он загорелся, прежде всего проверьте клеммы на аккумуляторе, возможно, на одной из них плохой контакт. Если контакт хороший, значит проблема заключается в генераторе или другом электрооборудовании. Имейте в виду, что автомобиль без подзарядки не сможет долго продолжать движение: когда батарея разрядится, двигатель заглохнет, и завести автомобиль вы уже не сможете.
Канистра со стрелочкой вниз, вентилятором или волнами внутри говорит о критически низком уровне жидкости в радиаторе. Соответственно, жидкость необходимо немедленно подлить. Индикатор может быт как красным, так и оранжевым. Если вы заметили, что загорелся значок с изображением лобового стекла и фонтана, значит необходимо долить воду в бачок омывателя стекла.
Последний значок из группы предупредительных – это тормозной индикатор, который светится красным и имеет надпись “BRAKE”, либо кружок с восклицательным знаком. Он может сообщать одновременно о нескольких событиях:
- в автомобиле задействован ручной тормоз;
- уровень тормозной жидкости упал ниже критической отметки;
- имеются неисправности тормозной системы.
Если причина работы индикатора не связана с использованием стояночного тормоза, необходимо сразу же прекратить движение, предпринять меры. Если загорелся аналогичный значок, т.е. кружок с восклицательным знаком, но оранжевого цвета, значит возник сбой системы, которая распределяет работу тормозов.
Какие бывают значки и о чём они сигнализируют
Как правило, загоревшийся сигнал становится поводом для опасений, особенно если за рулём неопытный пользователь. На самом деле индикаторы призваны не только сообщать о неисправности, но и предупреждать о самых разных моментах. Они не только оповещают, предупреждают, но иногда и запрещают эксплуатацию.
Для начала, следует запомнить следующую расстановку приоритетов, относящуюся не столько к содержанию, сколько к цветовому решению.
- Зелёный сигнал оповещает владельца, что соответствующая содержанию система запущена и исправно функционирует. Водитель может продолжить движение в штатном режиме и не опасаться за безопасность.
- Жёлтый или оранжевый индикатор сообщает, что одна из систем автомобиля функционирует неправильно. Возможен отказ одной из них, скорее всего она не влияет на возможность передвижения, но не позволяет эксплуатировать автомобиль в полную силу. В этом случае опытные водители советуют неспешно добраться до ближайшего автосервиса и показать машину профессионалу. Нередко автомобиль самостоятельно переходит в режим ограниченной эксплуатации, водитель может передвигаться только в аварийном режиме с небольшой скоростью и возможностью управления.
- Красный сигнал – опасность! Это относится и к индикаторам приборной панели. Если вы видите красный значок, то следует остановить автомобиль. В этом случае система сигнализирует, что существует серьёзное нарушение, которое несовместимо с эксплуатацией. Лучшим решением станет вызов эвакуатора или буксировка авто в сервис.
Если у вас имеется персональный ODB-2 сканер, более детально о причинах загорания индикаторов желтого и красного цвета можно судить после диагностики с его помощью.
Cканер корейской разработки Scan Tool Pro Black Edition
Данный сканер относится к бюджетному сегменту, но благодаря качественной элементной базе способен диагностировать не только двигатель, но и другие агрегаты автомобиля (ABS\SRS\ESP\коробку передач\трансмиссию и т.д.). Для начинающего автовладельца приятным моментом будет русифицированное ПО и удобное подключение к любому устройству по wi-fi или bluetooth. Так же автосканер способен отображать показания со всех датчиков автомобиля, VIN номер, его реальный пробег и многое другое.
Это основная информация, которую стоит усвоить начинающему автовладельцу, прежде чем выяснять, что именно означает тот или иной значок.
Прочие ошибки на панели приборов
Волны в круге и скобки с двух сторон
Индикатор обозначает низкий уровень тормозной жидкости.
Руль с восклицательным знаком
Проблемы с системой гидроусилителя рулевого управления.
Красная буква P в кружочке со скобками
Включен ручной (стояночный) тормоз. На новых автомобилях «ручной» тормоз автоматически включается при остановке автомобиля.
Желтый восклицательный знак в кружочке со скобками
Проблема с системой распределения тормозных усилий (Electronic brakeforce distribution, EBD). Это более развитая система чем ABS и она действует постоянно, а не только при экстренном торможении.
Желтый круг с прерывистыми скобками
Индикатор износа колодок. Информация поступает от датчиков-расходников, которые постепенно стирается вместе с колодками, пока не разорвется электрическая цепь — в этот момент и загорается такая лампочка. Нужно заменить колодки или проверить датчики.
Молния в кружочке со скобками
Система обнаружила проблему с электрическим стояночным тормозом.
Индикатор низкого давления шин
Такие лампочки могут ставиться в приборные панели автомобилей с датчиками давления шин. Сообщают о низком давлении (падение давления на более чем 25% от номинального).
Иконка двигателя с надписью Check, надписи Check Engine, EPC
Такие ошибки обозначают наличие проблем с двигателем. Лампочка горит только при заведенном двигателе. Это могут быть неисправности датчиков, плохая топливо-воздушная смесь и так далее. Check Engine с английского переводится «проверьте двигатель». Ошибка может сопровождаться неровной работой мотора, плохой тягой, рывками при движении и так далее. Эту ошибку автомобилисты часто в шутку называют «джеки чан». Надпись EPC (Electronic Power Control) можно увидеть на автомобилях концерна Volkswagen Group, означает проблемы с зажиганием или управлением двигателем.
Надпись ENG A-Stop
Такой индикатор можно увидеть на автомобилях с системой старт-стоп. Зеленый значок горит при заглушенном двигателей, желтый сигнализирует о неисправностях с этой системой.
Двигатель со стрелкой вниз
Индикатор плохой тяги мотора (снижение его мощности).
Значок с греческой буквой λ (лямбда) в треугольнике
Система обнаружила неисправности в датчике-кислорода (так называемый лямбда-зонд). Таких датчиков в автомобиле может быть несколько, они участвуют в регулировке топливовоздушной смеси. При неисправности может быть повышенный расход топлива или плохая тяга.
Индикатор катализатора
Проблемы с нейтралитическим катализатором системы выпуска отработанных газов — перегрев или иная неисправность.
Крышка бензобака или надпись Check Gas Cap
Открыта крышка бензобака или в топливную систему попадает воздух. Надпись Check Gas Cap переводится как «проверьте крышку бака»,
Буква «i» в круге
Информационное сообщение, может также напоминать о наличии какой-то другой ошибки.
Книга с буквой «i»
Рекомендация ознакомиться с инструкцией по эксплуатации автомобиля,
Индикатор низкого уровня охлаждающей жидкости
Данные лампочки в том или ином виде сообщают о низком уровне охлаждающей жидкости в системе или неисправности датчика, отвечающего за отслеживанием ее уровня — чаще всего контакты датчика окисляются.
Молния и две скобки
Ошибка в электронной системе управления дроссельной заслонкой.
Машина на подъемнике, надписи Maint REQD, Service, Oil change
В основном эти лампочки сообщают о завершении интервала технического обслуживания и напоминают о необходимости посетить сервис для замены масла или обслуживания. Обычно интервал устанавливается в дилерском центре, ошибка снимается там же с помощью специального диагностического устройства. Некоторые из этих ошибок иногда могут означать серьезные поломки, читайте руководство по пользованию вашим автомобилем.
Точки и стрелки
Когда горит такая лампочка это говорит о том, что воздушный фильтр двигателя плохо пропускает воздух, требуется его замена.
Надпись Night view
Night view переводится как «ночное виденье» — обозначает проблемы с системой ночного виденья, скорее всего неисправны инфракрасные датчики или их цепь.
Надпись VGRS
Проблемы с рулевым управлением с переменным передаточным числом. Эта технология называется VGRS (Variable Gear Ratio Steering).
Надписи ETCS, ECT PWR, EML
Проблемы с системами ETCS или ETC (Electronic Throttle Control System, Electronic Throttle Control) — электронное управление дроссельной заслонкой, ECT (Electronically Controlled Transmission) — электронно-управляемая система передачи, EML (Elektronische Motorleistungsregelung) — электронная система управления двигателем.
Приборы освещения
| Символ | Обозначение |
 | Значок включения головного освещения, если горит зеленым, то оптика функционирует нормально. |
| Бортовой компьютер зафиксировал неполадки в работе головного освещения, автовладелец должен заняться диагностикой проблемы, поскольку неработоспособность оптики влияет на безопасность вождения. Причины могут быть разные, начиная от перегорания самой лампы и заканчивая неисправностями в электроцепи и перегоранием предохранителей. | |
 | Индикатор активации дальнего освещения. В зависимости от модели автомобиля, значок может быть не только синим, но и желтым или зеленым. |
 | Блок управления сообщает об активации автоматической функции переключения источников света. В более старых авто таких значков на приборке нет. |
 | Появление данного символа обусловлено обнаружением проблем в функционировании устройства регулировки уровня осветительного потока. То есть свет фар отрегулировать не получится. Проблема может заключаться в плохом контакте устройства с электроцепью, выходе из строя самого регулятора. Нужно произвести проверку. |
 | Блок управления сообщает о наличии неполадок в проводке, в частности, речь идет о задней оптике. Фары либо не работают, либо работают неполноценно, причина также может крыться в плохом контакте с электроцепью. Данный индикатор может также сообщать о неработоспособности стопов. |
 | Включены противотуманные фары. |
 | Тоже противотуманки, только теперь речь идет о задних фарах. |
 | Включено габаритное освещение. |
Если вы заметили, что индикаторы не просто горят, а стали моргать, или хотя бы один из них, это говорит о неполадках в работе электроцепи. К примеру, причина может быть обусловлена перегоранием источников освещения либо поломкой контроллера или датчика. В любом случае, такие проблемы требуют оперативного вмешательства.
Чем отличаются значки на дизельном авто от бензинового

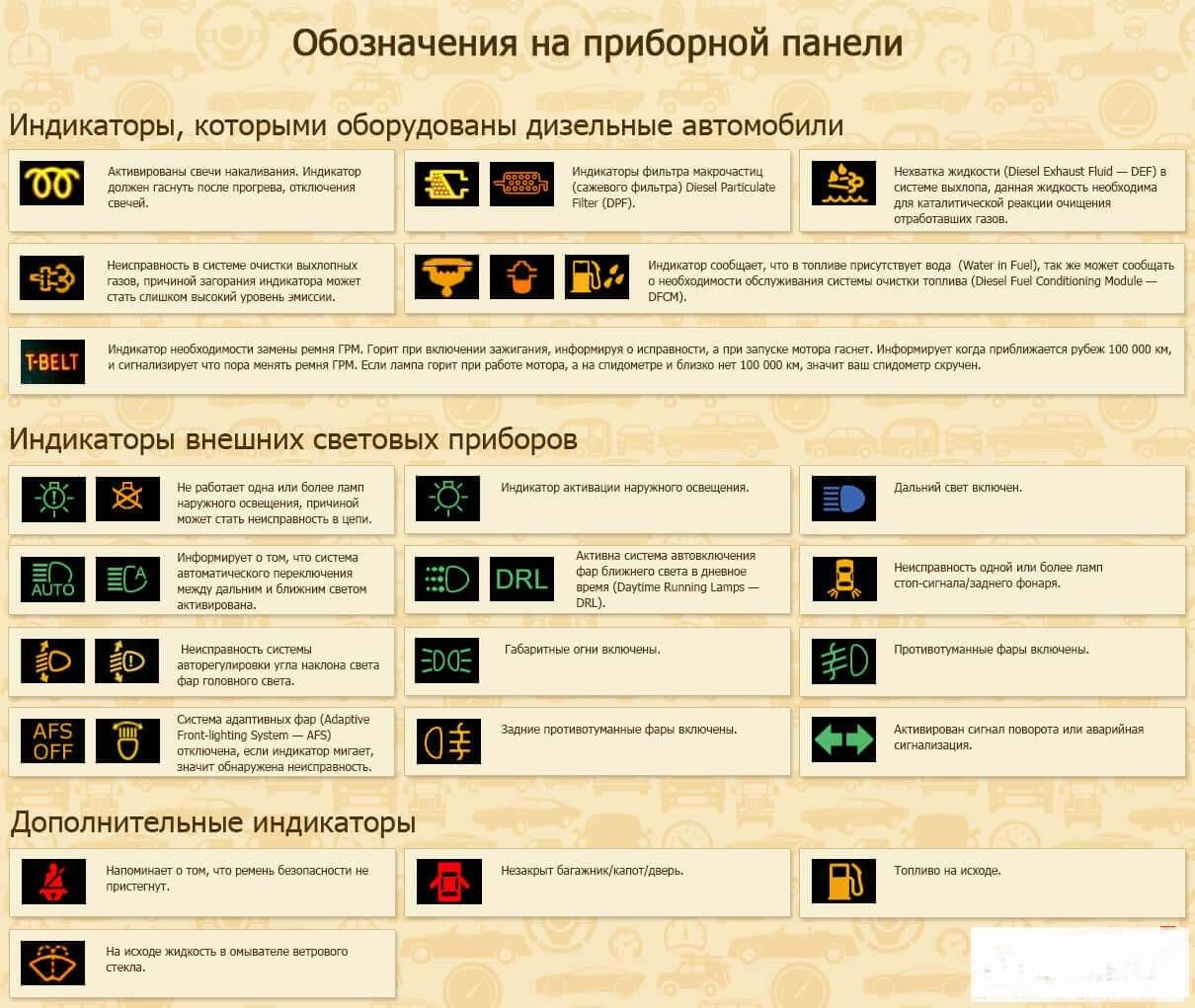

Особенными окажутся значки на панели приборов автомобиля с дизелем, обусловленные спецификой его устройства.
Индикаторы на приборной доске дизельного авто
Двигатели этих авто оборудованы свечами накаливания, отвечающими за холодный пуск. Продукты сгорания дизельного топлива нуждаются в более глубокой очистке, чтобы соответствовать строгим экологическим нормам. Поэтому устройство выпускного тракта на них отличается от бензиновых машин дополнительными фильтрами и катализаторами.
Значки, предупреждающие о включении этих агрегатов и проблемах в работе:
- №40 (спираль белого или желтого цвета) – свечи накаливания работают;
- №2 (прямоугольник с точками внутри) – индикатор загрязнения сажевого фильтра;
- №26 (капля в трубе) – требуется очистка топливной системы от воды.
Основной набор других указателей в машинах, работающих на бензине или дизельном топливе, не имеет различий.
Особенности панели приборов автомобиля на дизеле
Спираль значит активацию свечей накаливания, которые необходимы для облегчения запуска
Важно дождаться полного погашения значка, а потом производить запуск двигателя. Лед или жидкость, обведенные контуром, символизируют загрязнение бака топлива или всей топливной магистрали
Если включается зажигание, часто загорается иконка «T — BELT». Также, это значит, что цепь или ремень ГРМ отработала свои ресурсы, их необходимо заменить.
Вышеперечисленные иконки дают представление о некоторых функциях автомобиля, но не отражают полностью всю приборную панель. Современные модели становятся все более компактными, значков меньше с каждой новой моделью. Пиктограммы выводятся на дисплей бортовым компьютером, контролируются и сигнализируют о той или иной проблеме.
Цвет
Цвета, которые имеют значки на приборной панели:
- Красный цвет символов свидетельствует о возможных серьезных неисправностях либо же нерешенным вопросом безопасности транспортного средства. Кроме того, символы красного цвета часто используются в качестве напоминаний, к примеру, о включении стояночного тормоза.
- Оранжевая или желтая расцветка индикаторов говорит о том, что тот или иной узел или механизм транспортного средства нуждается в обслуживании и даже ремонте. Как показывает практика, в большинстве случаев, когда оранжевый символ мигает, водителю необходимо максимально быстро обратиться за помощью к специалисту или произвести диагностику узла.
- Зеленый или синий цвета обычно применяются только для того, чтобы проинформировать водителя о том, что функция активирована и все работает нормально. В принципе, на этом можно закончить этот пункт и перейти к расшифровке. Следует начать с более важных и серьезных индикаторов и обозначений.
Что обычно означают желтые индикаторы на приборной панели машины?
Индикация в автомобиле немного похожа на светофоры на дорогах
Желтый сигнал электрического регулировщика означает: внимание, скоро светофор переключится на красный или внимание, приготовьтесь к движению. Также и с желтыми сигналами на приборной панели – они не запрещают движение на автомобиле, но информируют водителя обратить внимание на те или иные системы машины
Чем современнее автомобиль, тем больше желтых значков элементов управления вы увидите на приборной панели. В идеале все они должны погаснуть после запуска двигателя.
Итак, желтые или оранжевые огни предупреждают о возможности возникновения опасной дорожной ситуации или необходимости обратить внимание на какой-то параметр. Например, на некоторых автомобилях загорается желтая заправочная колонка, сигнализирующая о малом уровне горючки в баке
Описание значков системы устойчивости
Обозначение на фото
| Один из этих индикаторов указывает на состояние и работу антипробуксовочной системы. Если значок зеленый (Trac или Active Trac), узел исправен, если он желтый или оранжевый, в системе есть неисправности. Следует учитывать, что коды неисправности и TCS связаны с работой тормоза, а также системы подачи топлива. Если последний не работает, то на дисплее приборной панели также будет отображаться один из индикаторов. | |
Один из этих оранжевых или желтых значков указывает на неисправность системы стабилизации. Если последний полностью отключен, на приборной панели также загорится контрольная лампа. Система стабилизации предназначена для выравнивания транспортного средства в случае скольжения или заноса с использованием систем:
| |
| Желтый восклицательный знак в треугольнике, окруженном стрелкой, относится к системам динамического контроля устойчивости или электронной программы стабилизации. Этот индикатор указывает на работу дифференциала с электронной блокировкой и антипробуксовочной системы. | |
| Неисправности, связанные с работой заднего привода автомобиля | |
| BAS ASR или желтый значок колеса указывает на неисправность или отказ системы экстренного торможения | |
| Оранжевый или желтый индикатор с надписью «IBA OFF» указывает на то, что интеллектуальная система экстренного экстренного торможения отключена. Эта опция в автомобиле предназначена для активации торможения перед столкновением. Если после активации системы значок продолжает гореть на приборной панели, это указывает на неисправность или загрязнение контроллеров лазера. | |
| Этот индикатор информирует о том, что автомобиль начал скользить во время движения. Появление этого значка указывает на автоматическую активацию системы стабилизации. | |
| Один из этих оранжевых или желтых значков указывает на неисправность системы стабилизации и устойчивости, возможна ее произвольная остановка. Нельзя нарушать управление машиной. |
Почему значки-символы на приборной панели разного цвета?
Производители автомобилей предусмотрели в них несколько видов таких надписей и символов на приборной панели, разделив их по цвету (цветовой гамме). Например, если вы видите на приборке (на приборной панели) не красный значок-символ, а например зеленый или синего цвета, то ваша автомашина скорее всего работает по-прежнему в нормальном режиме и Вы спокойно можете продолжать движение. Но тем не менее, вы ни в коем случае не должны игнорировать появление любого предупреждающего сигнала на приборной панели.
Если на данной панели появился красный значок-символ, то электронная система автомобиля заранее предупреждает вас о потенциальной серьезной проблеме.
Если на приборной панели появился желтый или оранжевый значок-символ, то автомобиль также предупреждает вас о том, что вашему автомобилю возможно требуется техническое обслуживание, или диагностика, или ремонт.
Обратите друзья ваше внимание на тот момент, когда значок-символ мигает, в таком случае Вы не должны затягивать на долго с поездкой в автотехнический центр.
И так уважаемые читатели приступим и начнем наши разъяснения с наиболее важных и серьезных значков-символов на приборной панели, а далее в порядке убывания и по их значимости (важности) мы продолжим постепенно описывать данные значения значков-символов находящихся на приборных панелях автомобилей.
Предупреждающие символы – Серьезные предупреждения.
Если вы видите на приборной панели какой-либо из ниже указанных следующих символов, ни в коем случае не игнорируйте данное предупреждение. Немедленно остановитесь, заглушите двигатель и далее срочно обратитесь в автотехнический центр или автосервис.
Внимание! Нижеуказанные предупреждающие символы (значки) не должны быть Вами проигнорированны. В противном случае ваш автомобиль в любой момент может быть серьезно поврежден.
Предупреждающие индикаторы тормозной системы. | ||
Система охлаждения двигателя, индикатор температуры. | ||
Уровень масла в двигателе или давление масла. | ||
Датчик индикатора уровня масла в двигателе. | ||
Индикатор зарядки аккумулятора. |
Расшифровка индикаторов приборки
Отдельно следует выделить группу указателей, несущих уведомляющее значение. Лампы, не предупреждающие о поломке, они означают активацию отдельных элементов и блоков автомобиля.Полная расшифровка контрольных лампочек на приборке выглядит так.
| Указатель | Значение |
| Загорается на приборке, когда включаются дневные ходовые огни (габариты). Встречается на большинстве современных и классических авто. | |
| Преимущественно используется на грузовиках и сигнализирует о включении режима движения с прицепом. | |
| Разновидности указателей круиз контроля. Если лампа моргает – это говорит о неисправности в системе. | |
| На современных машинах указывает на активацию тормозной системы. Для разблокировки необходимо один раз нажать на педаль газа. | |
| Активирован спортивный режим работы подвески и двигателя. | |
| Аналогичный указатель, говорит о комфортном ритме передвижения. | |
| Индикатор горит только красным, указывает на отсутствие зарядки аккумулятора. Если лампа мигает, значит проблема может скрываться в генераторе. | |
| Индикаторы предупреждения, что некорректно работают внешние световые приборы. Возможно, перегорела лампа или разбита фара. | |
| Синий указатель горит постоянно, когда головное освещение находится в режиме дальнего освещения. Когда включается ближний свет фар – сигнал гаснет. | |
| Нарушена работа задних стопов. | |
| Активированы габаритные огни. | |
| Указатель срабатывания передних противотуманных фар. | |
| Аналогично для задних противотуманок. | |
| Также может дублироваться одновременным морганием поворотников, говорит о включении аварийной сигнализации. | |
| Нормальный режим работы парковочного модуля. | |
| Указанный выше блок неисправен или обнаружена критическая поломка. | |
| Указатели информационного типа монтируются в основном на внедорожники. Дополнительно могут дублироваться указателями градусов угла на дисплее бортового компьютера. | |
| Индикаторы выкл/вкл системы помощи при трогании с места под горку. | |
| Если сигнал появился на приборке, значит обнаружено слишком низкое давление масла внутри картера мотора. Знак относительно новый, на классике может выполняться в виде обычной красной лампы. | |
| Индикатор от встроенных датчиков давления в шинах. Причины поломки: проколы или поступательное падение накачки колес. | |
| Включен режим движения машины в экономическом режиме. У некоторых моделей в этот момент выключается один или несколько цилиндров. | |
| Имеет аналогичное значение. |
Подведем итоги
Как видно, восклицательный знак (!) на панели приборов горит по разным причинам
С учетом того, что на разных авто такой индикатор может загораться разными цветами (желтым или красным), важно уметь точно определить причину
В большинстве случаев подобный значок красного цвета в кружке означает, что возникли проблемы с тормозной системой. Желтый цвет может указывать на износ тормозных колодок, то есть значок такого цвета информационный.
Если же проблемным элементом является проводка, необходимо привести в порядок разъемы и провода. Напоследок отметим, что иногда неисправной может отказаться и сама приборная панель. С учетом того, что существует большое количество разных автомобилей, универсальных рекомендаций по снятию приборной панели своими руками может быть недостаточно.
Другими словами, если нет достаточного опыта, рекомендуем в подобной ситуации обратиться к опытному автоэлектрику, полностью отказавшись от попыток снять панель приборов автомобиля самостоятельно. В противном случае можно сломать крепления, оборвать проводку, вывести из строя отдельные элементы управления и т.п.
