Почему не работают аварийка и поворотники на ВАЗ-2112?

Не работают повороты ВАЗ (переднеприводных)

На сайте рассматривались схемы подключения указателей поворотов и поиск неисправности в различных схемах. Здесь рассмотрим поиск неисправности в случае, когда не работают повороты ВАЗ переднеприводных моделей.

Проверка исправности реле поворотов

И так рассмотрим, что делать, если не работают повороты ВАЗ с передним приводом, кроме 2170 Приора. Работа и поиск неисправности которой рассматривалось в статье «Реле поворотов Приора».

Для начала убедитесь в том, что работают измерительные приборы и контрольные ламы на панели приборов. Если они не работают, то проверьте исправность предохранителя.

При исправности приборов включите кнопку аварийной сигнализации, и проверить мигание всех ламп в указателях поворотов. Это позволит разделить схему на две части и ускорить поиск неисправности.

Если аварийная сигнализация при включении не работает, то необходимо проверить исправность реле поворотов и аварийной сигнализации и наличие питания на его выводе 49. Обозначение выводов нанесено на нижнюю часть реле, рядом с контактными ножками.

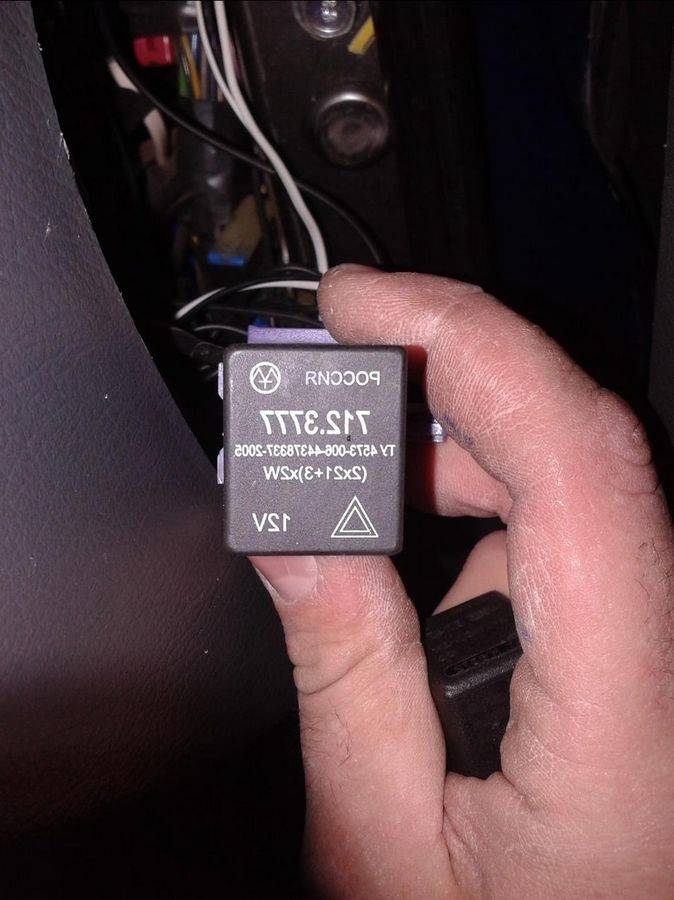

Извлекаем реле, имеющее на верхней части корпуса обозначение в виде треугольника, из монтажного блока, и в освободившемся гнезде при помощи контрольной лапы проверит наличие плюса на выводе 49.

Подключаем контрольную лампу к массе или минусу аккумуляторной батареи, а вторым концом косаемся вывода 49, при включенной кнопке аварийной сигнализации, включать зажигание не нужно.

Если плюс на выводе есть, то медным проводом соединить выводы 49 и 49А. При исправности соединительных проводов и разъёмов должны загореть все лампы указателей поворотов. Это говорит о том, что неисправно реле поворотов и световой сигнализации.

Если лампы не загорят, а плюс на выводе 49 есть, то возможно есть короткое замыкание в цепи сигнальных ламп и сгорел предохранитель. Короткое замыкание так же может стать причиной выхода из строя реле.

В этом случае проверьте исправность предохранителя, а при его перегорании устраните короткое замыкание в цепи сигнальных ламп.

Проверка кнопки аварийной сигнализации

Если аварийная сигнализация работает, значит, реле поворотов и аварийной сигнализации исправно, а неисправность может быть в кнопке аварийной сигнализации. Для начала проверьте плюс, как описано ранее на выводе 49 реле, при выключенной кнопке аварийной сигнализации и включенном зажигании.

Если плюса нет, то необходимо проверить исправность кнопки аварийной сигнализации. Для этого надо извлечь кнопку из гнезда, поддев её тонкой отвёрткой или снять козырёк панели приборов.

При наличие питания соедините в гнезде кнопки вывод 2 с выводом 5, при включенном зажигании, и включите указатели поворотов любого борта. Если сигнальные лампы данного борта загорят, то смените неисправную кнопку аварийной сигнализации.

Если сигнальные лампы не загорят, то, не убирая перемычки с колодки кнопки аварийной сигнализации, соедините медным проводом в гнезде реле выводы 49 и 49А, после чего проверьте питание на выводе 49А переключателя поворотов. Для этого снимаем кожух рулевой колонки и соединительный разъём с переключателя поворотов.

Так же можно снять и сам переключатель, для определения номеров выводов, которые нанесены на нижнюю его часть рядом с контактными ножками. Сделать это не сложно, сжав фиксаторы с боков переключателя и вытянув его в сторону. При исправности цепи от реле до переключателя контрольная лампа начнёт гореть.

Если контрольная лампа негорит, то устраните обрыв в проводе от монтажного блока до разъёма указателя поворотов.

ЭТО ИНТЕРЕСНО: Форд транзит замена задних колодок

При включении поворотов перегарает предохранитель

Ещё одна неисправность указателей поворотов, это перегорание предохранителя при включении указателей одного из бортов. Для быстрого определения неисправности включите аварийную сигнализацию.

Сигнальная лампа в цепи, которой есть короткое замыкание, гореть не будет или будет гореть в полнакала. Признаком короткого замыкания в цепи сигнальных ламп может служить жужжание реле поворотов при включении указателей.

Для облегчения поиска неисправностей, когда не работают указатели поворотов ВАЗ, воспользуйтесь выкладками схем приведённые ниже.

Схема подключения указателей поворотов и аварийной сигнализации ВАЗ 2109

admin 22/06/2014«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

Не работают поворотники на ВАЗ 2109, 2114, 2115

Нередко водители сталкиваются с такой проблемой, что поворотники по определенным причинам не работают. В этой статье будут рассмотрены причины подобных неполадок на примере автомобилей производства ВАЗ: 2108, 2109, 21099, 2113, 2115. Каждая из этих машин причисляется к семейству САМАРА, поэтому обладает схожей электроникой. Практически во всех случаях ремонт указателей – несложная работа. Самое главное при этом – определить основную причину неисправности. Заголовок 2: Указатели поворотов не мигают Если не работают поворотники на ВАЗ 2114 — точнее, не мигают — то причина поломки заключается в реле указателей.

Чтобы исправить эту неполадку, в большинстве случаев достаточно постучать по реле либо произвести его замену. Причиной этого, как правило, является плохой контакт или попадание внутрь большого количества воды. Если даже после замены они не функционируют должным образом, то стоит осмотреть контакты и блок предохранителей. Если не работают поворотники ВАЗ 2114, то стоит знать: реле располагается в блоке. Оно обозначено пометкой К2. Обязательно требуется проверить предохранитель F12, а также осмотреть его контакты с самим блоком. Причина поломки может скрываться также в аварийной кнопке или в переключателе.

Не включаются указатели поворотов

Если не работают поворотники ВАЗ 2109 или перестал функционировать один из них, то причин может быть несколько. Каждую из них рекомендуется рассмотреть в отдельности: 1. Первым делом требуется проверить лампу на предмет работоспособности. При необходимости её потребуется заменить на новую; 2. Затем следует проверить, работают ли контакты соединений

Особое внимание рекомендуется уделять соединениям блока, переключателей, и в последнюю очередь самих указателей; 3. Посмотрите, исправны ли включатели; 4. Проверьте работоспособность реле, проведите замену их и предохранителей

В случае, когда не работают поворотники и аварийка ВАЗ 2114, то причина этого практически всегда скрывается в реле. Заголовок 2: Как поступить, если поворотник не выключается? Если при поворотах рулем указатели не выключаются самостоятельно, то требуется менять сам выключатель. Заголовок 2: Быстрое мигание Если они моргают слишком быстро, то причиной является перегоревшая лампочка. Стоит их осмотреть и при необходимости заменить. Другим фактором частого моргания может быть окисление фишек, расположенных на фонарях заднего света. Гораздо реже виной такого мигания становится непригодность дорожек, расположенных в дополнительном блоке

Проверьте работоспособность реле, проведите замену их и предохранителей. В случае, когда не работают поворотники и аварийка ВАЗ 2114, то причина этого практически всегда скрывается в реле. Заголовок 2: Как поступить, если поворотник не выключается? Если при поворотах рулем указатели не выключаются самостоятельно, то требуется менять сам выключатель. Заголовок 2: Быстрое мигание Если они моргают слишком быстро, то причиной является перегоревшая лампочка. Стоит их осмотреть и при необходимости заменить. Другим фактором частого моргания может быть окисление фишек, расположенных на фонарях заднего света. Гораздо реже виной такого мигания становится непригодность дорожек, расположенных в дополнительном блоке.

Неяркое горение

Если не работают поворотники на ВАЗ 2115 или лампочки тускло горят, то требуется: 1. Проверить лампочки на соответствие их мощности; 2. Зачистить массу. Заголовок 2: Щелчок реле поворотников Если вы столкнулись с частыми щелчками указателей, то проблему стоит искать в дополнительном блоке, даже точнее – в контактах реле. Они могли со временем окислиться и прийти в негодное состояние, либо просто неплотно прилегать. Возможно, реле оказалось бракованным. В таком случае рекомендуется установить заводское реле.

Схема

На картинке изображено схематичное расположение реле указателей поворотов.

Место, где располагается красный крестик, указывает, что для оптимального функционирования светодиодов здесь требуется оборвать цепь. Если вам требуется оригинальная цепь, то этой пометке красного цвета не нужно уделять внимания.

Замыкает поворотник

Если не работают указатели поворота ВАЗ 2115, то стоит внимательно осмотреть заднюю фару. Одно из наиболее уязвимых мест каждого авто – плата задней фары. Проблема также может скрываться в окислении контактов, которое произошло вследствие коррозии. Из-за этого перегорает и предохранитель, что ведет к замыканию поворотников.

emex52.ru

Вот некоторые причины

  • У меня была зеркальная-аналогичная ситуация Поворотники работали…Аварийка нет … на эти команды разные предохранители…ищи смотри… удачи. (блок стоит от жигулей 2108)
  • У меня такое бывает при пропадании массы которая рядом с поворотниками находятся. Правда пропадают повороты только с одной стороны. Да ещё когда свет включен.

  • Появился, рассказываю. Если с кнопки аварийка работает, а с переключателя нет, порядок действий: включаем любой поворотник, надеюсь перед этим на аварийке были проверенны лампы в машине с отключенными габаритами! Отключать габариты надо что бы при обрыве минуса, мы сразу заметили его отсутствие по засвету остальных ламп в фонаре.

    Итак, включаем зажигание и любой поворотник — не работает… нажимаем плавно на кнопку аварийки не до упора, как бы немного шатая её в стороны ( по кругу)  пальцем, если лампа на панели начала моргать, фиксируем палец на кнопке и отключаем поворотник ( что бы убедится, что мы не включили аварийку )  Можно поступить проще, в автомагазине под залог попросить кнопку аварийки ( подходит от жигулей, таврии…) проверить. Либо можно просто замкнуть 2 пары контактов в колодке кнопки аварийки, тогда мы исключим кнопку из схемы, останется только подрулевой переключатель.

    По нашей схеме, после кнопки аварийки идёт только пара проводов длинной 500-800 мм до подрулевого переключателя, сразу оба поворотника что бы отвалились — это БОЛЬШАЯ редкость!

    В общем если надо будет расписать что замыкать вместо кнопки, напишу, хотя по схеме там всё понятно. Кстати, на панели при включении поворотника лампа загорается просто? Если да, то можно сразу менять кнопку! Ну и вдогонку, кнопка новая может тоже не заработать, был у меня такой случай в практике, третья кнопка только заработала!

  • Была неделю назад подобная хрень у друга. Да ещё и по темноте случилось. Приехал, передёргали все контакты, все провода-толку ноль. Разобрал и проверил кнопку аварийки-всё в порядке. Реле исправно(ставили с моей машины). Почидел, подёргал рычажок переключателя туда-сюда-фиг. Даже на долю секунды не промаргивает. Решил разобрать и посмотреть-внутри всё в порядке и нужные контакты аж блестят все. Значит вроде как исправен… Но решил всё же перемкнуть контакты напрямую в колодке. А вот так, как раз, всё и заработало. Судя по всему, контактная пластинка, которая в самом рычажке установлена и подпружинена, немного закусилась и перестала доставать до контактов. Вытащил, развернул её на 180° и собрал всё обратно. Всё заработало. И сейчас машина ездит, а переключатель мозг не выносит больше. ЗЫ. Горела ли лампа на приборке при этом-не помню в упор. При аварийке-то точно моргала.

Как работает свет на автомобиле

Возникающие неисправности могут носить характер полного отказа работоспособности света фар или их периодичной неработоспособности, возможны случаи когда ваш свет будет гореть тускнее обычного и с перебоями. Дальний свет, как правило настраивается для ночной езды по трассе, в отличии от того, что ближний свет применяется зачастую и днём, в сочетании с противотуманными фарами. Легче всего устранять неисправность полного отказа работы света ВАЗ 2110. В таком случае существует конкретная поломка или неисправность которую просто методически выявляешь и устраняешь. В случае периодических отказов, а на момент устранения, когда всё работает эту неисправность определить куда сложнее, так как она может затаится где угодно. Перед поиском причины отказа ближнего, дальнего света фар, следует понимать механизм работы и принцип работы, который заключается в следующем:

Питание от аккумуляторной батареи подаётся на замок зажигания — далее питание идёт на выключатель габаритных огней — с которого он поступает на переключатель света, находящийся на рулевой колонке — далее управление поступает с него на соответствующее реле в блоке предохранителей, рулевой переключатель включает определённое реле, подавая напряжение на его контакты.

Блок предохранителей и реле

Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

1 — К5 — реле дальнего света. Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

2 — К4 — реле ближнего света. Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

3 — К1 — контрольное реле исправности ламп.

4 — токонепроводящий пинцет для снятия предохранителей.

5 — реле стеклоподъемников. Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

6 — К3 — реле поворотников и аварийной сигнализации. Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.

7 — реле стартера. Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.

8 — резервные предохранители.

9 — реле противотуманных фар. Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.

10 — К2 — реле стеклоочистителей и стеклоомывателя. Если у вас не работают «дворники» или омыватель лобового стекла, проверьте это реле. Также проверьте мотор очистителей, насос омывателя и уровень жидкости в бачке омывателя.

11 — К7 — реле обогрева заднего стекла. Если обогрев не работает и заднее стекло запотевает, проверьте это реле и предохранители F8 и F9. Также проверьте контакты подключения к местам клемм элементов обогрева (по краям стекла у задних стоек). Если всё исправно, но обогрев не работает, дело может быть в проводке (перетёрлись провода или что-либо ещё).

12 — К6 — доп. реле, реле зажигания. Если у вас не включается зажигание или проблемы, связанные с ним, проверьте это реле. Данное реле защищает контакты замка зажигания от обгорания. Также проверьте сам замок зажигания и контактную группу.

FakeHeader

Comments 20

Лампочки то живи еще?) Думаю покупать ли или нет

Тоже типо того лампочки купил, хочу задние фары в красный лак задуть и такие лампочки поставить. Вот только останавливает то, что не знаю ресурс этих лампочек, долговечны ли.

У самого не долго стоят. Как в магазине сказали что с нового 2016 года торгуют ими возвратов и жалоб на них не поступало. Постоянно в этом магазине закупаюсь и некоторых продавцов знаю они мне плохого не будут советовать!

Пока фото/видео было/стало нет — непонятен эффект

Фото как было я уже не сделаю это модно и так увидеть на многих десятках, а как стало сделаю и скину обязательно сразу же после того как авто заберу с СТО после ремонта.

Крайне непонятный мне тюнинг, лишится сигналов поворота)) на десятом семействе на оборот нужно делать все ярче ибо не видно не хрена, поставить свою машину рядом с иномаркой которой не много лет от роду и сам поймешь, стопы, габариты, поворотники у нас тусклее раза в 2)

Я когда разобрал повороты то отражатель практически мутный был. Видал на многих авто повороты красят в разные цвета: В оранжевый, белый, жёлтый и также толков особо не было, я то хоть по ярче лампочки поставил не как многие стоковые оставляют. Думаю задние разобрать и отражатель покрасить хорм цветом)

В задних отражатель наверняка целый

Я когда разобрал повороты то отражатель практически мутный был. Видал на многих авто повороты красят в разные цвета: В оранжевый, белый, жёлтый и также толков особо не было, я то хоть по ярче лампочки поставил не как многие стоковые оставляют. Думаю задние разобрать и отражатель покрасить хорм цветом)

Если эти лампочки действительно светят, имею в виду боковые диоды, то их свет как раз рассчитан на отражение, как думаешь сильно ли будет отражаться от черного? Я думаю совсем не будет. Вся надежда на светодиод который с торца.

Указатели поворота ваз 2112 (левые или правые) включаются подрулевым переключателем.

Режим аварийной сигнализации (мигают все указатели поворота ваз 2110) включается при нажатии на соответствующую кнопку. Мигание ламп в этом режиме обеспечивается реле-прерывателем К3 типа 493.3747 в монтажном блоке.

При перегорании одной из ламп указателя поворота частота мигания оставшихся ламп и контрольной лампы удваивается. В нормальном режиме частота мигания должна составлять 90±30 циклов в минуту при температуре окружающего воздуха от –40 до +65°С и напряжении от 10,8 до 15 В.

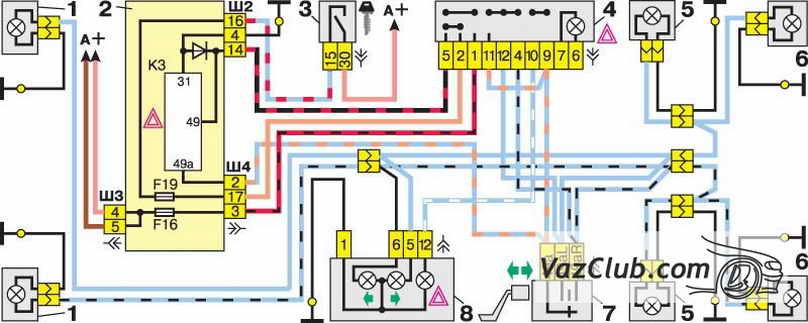

  • Схема включения указателей поворота и аварийной сигнализаци
  • 1 —- лампы указателей поворота в блок-фарах
  • 2 —- монтажный блок
  • 3 —- выключатель зажигания ваз 2111
  • 4 —- выключатель аварийной сигнализации
  • 5 —- боковые указатели поворота
  • 6 —- лампы указателей поворота в наружных задних фонарях
  • 7 —- переключатель указателей поворота
  • 8 —- комбинация приборов с контрольными лампами указателей поворота и аварийной сигнализации
  • К3 —- реле-прерыватель указателей поворота и аварийной сигнализации
  • А —- к источникам питания

Решение о замене стандартных лампочек на современные светодиоды в последнее время приобрело своеобразную актуальность. Так, наличие светодиодов позволяет расширить диапазон цветовых эффектов, а также сэкономить на потреблении тока. Но, несмотря на преимущества светодиодов, все же существуют свои определенные трудности во время их установки на поворотники ВАЗ 2110 – появляются трудности с морганием (частота сигналов резко увеличивается).

В чем причина следует разобраться…

Прежде всего, необходимо разобраться в принципе работы реле указателей поворотов ВАЗ 2110 (реле под № 3 в блоке предохранителей), а также в остальных моделях автомобилей: Во время работы штатной лампочки в поворотниках происходит нагревание пластины в самом реле, за счет сопротивления лампочки, следовательно, цепь размыкается. В случае перегорания лампочки реле недополучает это сопротивления, отсутствует нагрев, нет размыкания цепи и как результат частое моргание.

Не работает аварийка на ВАЗ 2114, а поворотники работают

Проблемы с электрооборудованием – распространённая болезнь многих машин этой модели. Например, их владельцы часто сталкиваются с тем, что не работает аварийка на ВАЗ 2114, а поворотники работают. Аварийная сигнализация необходима для предупреждения других водителей о неисправности вашего автомобиля или опасной ситуации. Поэтому она всегда должна быть работоспособной. В данной статье описаны наиболее вероятные причины и способы решения этой проблемы. Они достаточно просты и легко устранимы. Исправить многие неисправности можно и в дороге. И найти их совсем несложно. Ведь основных причин такого поведения световых сигналов всего три.

Предохранитель

Чтобы понять, почему не работает аварийка на ВАЗ 2114, первым делом нужно проверить отвечающий за неё предохранитель. Он установлен в монтажном блоке под капотом машины с левой стороны. Этот плавкий элемент имеет обозначение F2. Для ускорения поиска можно воспользоваться схемой электрооборудования четырнадцатой, где нарисовано его точное местоположение.

Перегоревшую или сломанную деталь иногда можно определить визуально по наличию налёта или повреждённым элементам. Проверить исправность предохранителя можно и с помощью мультиметра. Есть два способа диагностики.

Для первого метода измерительный прибор необходимо перевести в режим вольтметра и включить аварийную сигнализацию на авто. Присоединяя щупы устройства к выходам на плавком элементе, установить наличие на них напряжения. Если на одном из них его нет, деталь нуждается в замене. Она недорогая и меняется буквально одним движением руки. Произвести замену можно даже в пути. Особенно, если поблизости есть магазин автозапчастей.

Также продиагностировать элемент можно данным прибором в режиме омметра. Для этого его нужно снять с авто и присоединить щупы к выходам. Если сопротивление равно нулю, деталь следует заменить.

Стоит отметить, что некоторые автомобилисты при такой поломке начинают проверять реле K2. Но тратить время на его диагностику не нужно, так как в этом случае не горели бы ещё и указатели поворота.

Кнопка включения

Иногда аварийная сигнализация перестаёт работать из-за выхода из строя кнопки её включения. При снятии порой визуально видны её дефекты. Чтобы световой прибор снова начал функционировать, потребуется замена детали.

Если неприятность случилась в дороге, можно временно восстановить работоспособность «аварийки», не покупая новую кнопку. Для этого потребуется вынуть её и отсоединить от колодки. С помощью скрепки или проволоки сделать перемычку, которая замкнёт контакты колодки. Деталь нужно расположить так, чтобы вырез на одной из граней был внизу. Перемычку вставить в среднее гнездо в левом ряду контактов. Её второй конец закрепить в нижнем гнезде соседнего ряда. Если всё сделано правильно, аварийная сигнализация и поворотники будут работать в штатном режиме.

Дорожка в монтажном блоке

Аварийка не будет функционировать, когда произошёл обрыв проводки, отвечающей за её работу. Чтобы диагностировать это, нужно проверить напряжение мультиметром в режиме вольтметра на контакте X25. Он находится под капотом в колодке монтажного блока. Для быстрого поиска элемента желательно иметь под рукой схему электрооборудования автомобиля. Если напряжение на нём есть, значит, оборвался или сгнил чёрно-красный провод. Он идёт от этого контакта к кнопке включения данного светового прибора. Эту неполадку также можно устранить своими силами. Но, если недостаточно опыта, лучше посетить автоэлектрика.

Не работают поворотники и аварийка на автомобилях ВАЗ 2114: диагностика и ремонт

Возможные неисправности: признаки и причины

Если вы не знаете, как сделать, чтобы поворотники горели как габариты, то в этом нет ничего сложного — нужно только замкнуть контакты, но сейчас не об этом.

По каким признакам можно выявить неполадки поворотных огней (ПО):

  1. Поворот включается, но не работает. Неисправность такого плана может быть вызвана неполадками в работе реле-прерывателя.
  2. Не работает световой источник поворотника. При такой проблеме на приборной панели автомобиля индикатор поворотов будет гореть чаще, чем обычно.
  3. Сигнал срабатывает, но не отключается. Суть проблемы заключается в неполадках в работе переключателя, расположенного под рулем авто.
  4. Источник освещения в оптике моргает чаще обычного. По всей видимости, из строя вышла одна из ламп, установленных в поворотах. Также проблема может заключаться в окислении контактов, в частности, речь идет о самих фонарях или контактах в блоке с предохранительными элементами.
  5. Лампы в поворотах светятся, но намного тусклее, чем всегда. На практике такая проблема обычно появляется после установки не соответствующих по стандарту осветительных устройств (ламп) в фары. Возможна проблема в контактах.
  6. При включении ПО громко щелкает реле. Причину следует искать в плохих или поврежденных контактах на блоке, возможен выход из строя самого реле.
  7. Зачастую неисправность кроется в перегорании предохранительного устройства. Это приводит к замыканию в ПО, причем зачастую такая проблема проявляется в задней оптике. Это место специалисты называют «болезнью» не только модели 2114, но и других ВАЗов. Со временем окисляются контакты, что приводит к образованию коррозии и замыкания (видео снял Владислав Чиков).

Как проверить световые приборы в «Четырке»?

Процедура проверки осуществляется следующим образом:

  1. Для начала необходимо убедиться в том, что вы используете работоспособный предохранитель. Блок предохранителей располагается в подкапотном пространстве, в отсеке между двигателем и лобовым стеклом, напротив водительского места. Отогните защелки и снимите крышку, а затем внимательно осмотрите ее внутреннюю часть. На ней нанесена схема, которая поможет разобраться, какой предохранитель отвечает за работу конкретного оборудования. Извлеките предохранитель, отвечающий за функциональность ПО и внимательно осмотрите его — если внутри плавкая нить расплавилась или повредилась, то предохранитель подлежит замене. Но даже при отсутствии видимых повреждений нужно вставить в гнездо извлеченного предохранителя другой с соответствующим номиналом.
  2. Если это не помогло восстановить работу ПО, то проверьте реле, оно расположено в том же блоке. Как правило, на реле поворотов имеется значок аварийной сигнализации, вам надо его вытащить и заменить рабочим. Для этого не обязательно покупать новое реле, вам надо вытащить другой рабочее устройство и установить его. Если аварийка и ПО не работают, то продолжаем проверку.
  3. Теперь надо произвести диагностику лампочек, но такая проверка потребуется в том случае, если не работает только часть поворотов. Откройте капот или багажник и уберите защиту фар, после чего извлеките источники света из посадочных мест. Установите вместо извлеченной лампы заведомо рабочее устройство и проверьте, как оно работает. При отсутствии изменений двигаемся дальше.
  4. Нужно проверить целостность электроцепей. Для этого вам потребуется контрольная лампа с двумя подключенными к ней проводами. Один конец следует подсоединить к минусу аккумуляторной батареи либо кузову «Четырки», а второй провод подключается к контакту диагностируемой электроцепи. Если в результате подключения лампа стала гореть, это свидетельствует об исправном участке проверяемого провода. Аналогичным образом производится проверка остальных цепей. Если вы найдете место, где отсутствует ток, то это говорит о наличии неисправности между проверяемым место и последней точкой, где напряжение было. Поврежденные провода подлежат замене.
  5. Также надо проверить качество контактов на всех электроцепях. Проверьте контакты в монтажном блоке, на цоколе в оптике автомобиля, на кнопке включения световой сигнализации и подрулевом переключателе. Часто причиной неполадок является именно окисление, такие контакты подлежат очистке или замене.

Кнопка аварийной сигнализации

Иногда описанные манипуляции так и не заставляют аварийку функционировать. В этой ситуации следует сделать однозначный вывод – на вашем ВАЗ-2114 поломалась именно кнопка, ее включающая. Собственно сам механизм почти никогда не отказывает, но вот припаянные к нему провода нередко отрываются.

Если сигнал при прямом замыкании жилок в аварийном режиме и действует так, как надо, то на предохранитель и реле грешить не стоит. Займитесь кнопкой, осмотрите ее контакты и проверьте, надежно ли к ним крепится шлейф.

Сначала прозвоните плюсовой провод. Делайте это при включенных аварийке и зажигании. Когда наличие положительного заряда тестер не подтверждает, то настает черед проверки кабелей, присоединенных к кнопке на участке между ней и приборной панелью.

Присутствие тока на плюсе дает возможность замкнуть выводы управляющего элемента напрямую (не забудьте включить зажигание). После этого попробуйте вновь активировать поворотники. Их работоспособность указывает на выход из строя самой кнопки – ремонту она не подлежит, просто поставьте новую. Если питания вообще нет, то ищите проблему в реле или проводах, тянущихся от монтажного блока к кнопке.

Рекомендации по ремонту аварийки и поворотников

Устранение любой поломки из описанных выше не требует обращения в автосервис – вы все сделаете самостоятельно.

При перегорании предохранителя его заменяют на исправный. Если такового не оказалось, то поставьте временный «жучок» из нескольких медных жилок. Неисправное реле также вытаскивается и на его место ставится новое.

Обратите внимание, проблемы с защитным и электромагнитным устройством часто возникают из-за замыкания. По этой причине перед тем, как выполнить их замену, необходимо осмотреть все кабели

Ускорит ремонт в этом случае тестер. Обнаружив пробой, ликвидируйте его, восстановив целостность проводов и их изоляции.

Заменяя кабели в цепи аварийки и поворотников, следите, чтобы они не ложились на движущиеся элементы кузова. Дополнительно в этих местах целесообразно использовать термотрубки – это существенно повысит надежность.

Если поворотник не работает из-за лампочки, то ее придется менять. Разберите фонарь, предварительно сняв минусовую клемму с аккумуляторной батареи. Вытащите перегоревший элемент и установите на его место исправный. Проверьте работоспособность.

Когда не функционируют исключительно поворотники, то обязательно осмотрите запускающий их переключатель. Его диагностика производится таким же образом, как и кнопки аварийки. Неисправный управляющий узел заменяется на новый. Если проблема лишь в окислившихся контактах, то проведите их чистку. Используйте наждак нулевку.

Для профилактики непременно осмотрите все колодки, имеющиеся в электрической сети поворотников ВАЗ. Это позволит своевременно обнаружить ослабевшие провода, места слабого прилегания разъемов или истирания изоляции. При необходимости выполните текущий ремонт.
