Блок с предохранителями в салоне пежо 206
Он находится под рулевой рейкой. Пример доступа можете посмотреть в видео.
p, blockquote 19,0,0,0,0 —>
Вариант 1 (до 2002 г.в.)
Схема
p, blockquote 21,0,0,1,0 —>
p, blockquote 22,0,0,0,0 —>
Нумерация идет с права налево с верху вниз. Так же номер указан на метке крепления предохранителя.
p, blockquote 23,0,0,0,0 —>
Расшифровка
p, blockquote 24,0,0,0,0 —>
| F1 | (50A) Антиблокировочная система (ABS) |
| F2 | (5A) Панель приборов |
| F3 | — |
| F4 | (5A) Многофункциональный модуль управления |
| F5 | — |
| F6 | (5A) Управление двигателем, иммобилайзер |
| F7 | (15А) Кабриолет (складная крыша) |
| F8 | (10A) Светодиод охранной сигнализации, цифровой многофункциональный дисплей, аварийные сигнальные лампы, приборная панель, внутренние лампы |
| F9 | (5A) Многофункциональный модуль управления |
| F10 | — |
| F11 | (10A) LH стоп-сигнал, центральный светильник |
| F12 | (10A) Стопорная лампа RH |
| F13 | — |
| F14 | (30A) Задние электрические стеклоподъемники |
| F15 | (20A) Габаритные огни, гнездо для прицепа |
| F16 | — |
| F17 | — |
| F18 | (10A) Лампа подсветки аудиоустройства, лампа прикуривателя, часы, подсветка прибора, цифровой многофункциональный дисплей, лампочки номерного знака, подсветка переключателя, переключатели переключения передач, лампа |
| F19 | (5A) Задние противотуманные фары |
| F20 | — |
| F21 | — |
| F22 | (10A) Контрольная лампа генератора переменного тока, часы, цифровой многофункциональный дисплей, лампа для перчаточного ящика, приборная панель, внутренние лампы, система навигации, датчик дождя, электрические стеклоподъемники |
| F23 | (20A) Прикуриватель |
| F24 | (15A / 20A) Аудиосистема |
| F25 | (20A) Система мойки / очистки заднего стекла, система промывки / очистки лобового стекла |
| F26 | — |
| F27 | (5A) Многофункциональный модуль управления |
| F28 | — |
| F29 | (10A) LH фара дальнего света |
| F30 | (10A) RH фара дальнего света, сигнальная лампа дальнего света фар |
| F31 | (10A) LH фара ближнего света |
| F32 | (10A) RH фара — ближний свет, фара ближнего света «на» контрольная лампа |
| F33 | (5A) Омыватели фар |
| F34 | (10A) Боковая лампа LH, задняя фара LH |
| F35 | (10A) Боковая лампа RH, задняя фара RH |
| F36 | — |
| F37 | (5A) Модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ / WJZ |
| F38 | (5A) Переключатель тройного давления хладагента переменного тока, реле вентилятора двигателя 2 |
| F39 | — |
| F40 | (20A) Обогреватель / кондиционер (AC) |
| F41 | (5А) Запасной |
| F42 | (10A) Запасной |
| F43 | (30A) Запасной |
| F44 | (20А) Запасной |
| F45 | (15A) Запасной |
Вариант 2 (с 2002 г.в.)
Схема
p, blockquote 26,0,0,0,0 —>
p, blockquote 27,0,0,0,0 —>
Описание
p, blockquote 28,0,0,0,0 —>
| 1 | 15А Электроподогрев сиденья, сирена охранной сигнализации |
| 4 | 20А Многофункциональный дисплей, компьютер бортовой системы навигации, освещение багажника, автомагнитола |
| 5 | 15А Блок диагностики автоматической коробки передач |
| 6 | 10А Датчик уровня охлаждающей жидкости, блок АКП, автомагнитола |
| 7 | 15А Дополнительные приборы и оборудование учебного автомобиля, блок охранной сигнализации |
| 9 | 30А Стеклоподъемники задних дверей |
| 10 | 40А Электрообогреватели заднего стекла и наружных зеркал |
| 11 | 15 Стеклоочиститель заднего стекла |
| 12 | 30А Передние стеклоподъемники, вентиляционный люк |
| 14 | 10А Электронный блок управления двигателя, подушки безопасности, подрулевые переключатели, датчик дождя |
| 15 | 15А Панель приборов, многофункциональный дисплей, компьютер бортовой системы навигации, блок управления климатической установкой, автомагнитола |
| 16 | 30 Блок управления запиранием/отпиранием дверей |
| 20 | 10А Правый стоп-сигнал |
| 21 | 15А Левый стоп-сигнал, третий стоп-сигнал |
| 22 | 30А Передний плафон общего освещения и задний плафон (206 SW), плафон местного освещения, подсветка перчаточного ящика, прикуриватель, задняя розетка 12 V (206 SW) |
| S1 | Шунт «PARC» |
p, blockquote 29,0,0,0,1 —>
Датчик включения вентилятора 2106: поломки и диагностика
В этой статье вы узнаете про датчик включения вентилятора 2106, рассмотрите типовую схему соединений. На последних версиях автомобилей ВАЗ 2106 установлен электрический вентилятор, который включается при определенной температуре жидкости в системе охлаждения. Это разумно, так как старая «версия» обдува морально устарела – при постоянном вращении крыльчатки от шкива коленчатого вала происходит переохлаждение системы. Следовательно, температура чересчур низкой становится, двигатель работает в ненормальном режиме. А это весьма плохо сказывается на нем в том случае, если речь идет о холодном времени года. Но давайте ближе к теме и поговорим о том, как происходит подключение вентилятора.
Основной блок с предохранителями
Общая схема
Обозначение (для 1 го поколения)
| F10 — 30А | Компоненты системы электронного управления бензиновым двигателем: катушки зажигания, электромагнитные клапаны, датчики концентрации кислорода, форсунки, элементы системы подогрева, топливный насос, электронный термостат; дизельным двигателем: электромагнитные клапаны, элементы системы подогрева |
| F20 — 10А | Электронный термостат, электромагнитные клапаны системы регулирования топливоподачи, электромагнитный клапан системы регулирования давления турбонаддува (дизельный двигатель), датчик уровня охлаждающей жидкости (дизельный двигатель) |
| F19 — 15А | Подогреватель масляных паров (1,4 л 16V и 1,6 л VTi 16V), электромагнитный клапан адсорбера (1,4 л 16V и 1,6 л VTi 16V), датчики концентрации кислорода (бензиновый двигатель), электромагнитные клапаны системы охлаждения воздуха (дизельный двигатель) |
| F18 — 15А | Правая фара (ближний свет) |
| F17 — 15А | Левая фара (ближний свет) |
| F16 — 10А | Левая фара (дальний свет) |
| F15 — 10А | Правая фара (дальний свет) |
| F4 — 20А | Омыватель фар |
| F2 — 15А | Звуковой сигнал |
| F10 — 10А | Диагностический разъем, фары с направленным светораспределением, датчик расхода воздуха (дизельный двигатель), насос для подачи присадки в сажевый фильтр (дизельный двигатель) |
| F21 — 10А | Цепь датчика скорости движения автомобиля, ЭБУ систем ABS/ESP |
| F7 — 5А | Питание реле вентилятора системы охлаждения двигателя, выключатель реле системы Valvetronic (1,4 л 16V и 1,6 л VTi 16V), охлаждение турбонаддува (1,6 л THP 16V), датчик расхода воздуха (1,6 л HDI 16V) |
| F12 — 10А | ЭБУ усилителя рулевого управления, автоматическая коробка передач, датчик уровня охлаждающей жидкости |
| F8 — 30А | Малая/большая скорость работы очистителя ветрового стекла |
| F14 — 25А | Выключатель стартера |
| F3 — 30А | Электромагнитный клапан давления турбонаддува |
| F13 — 10А | Предохранитель омывателя пежо 308 переднего и заднего стекол |
| F11 — 40А | Питание интеллектуального коммутационного блока (« » от замка зажигания) |
| F1 — 40А | Электровентилятор системы кондиционирования |
| F5 — 20А | Питание ЭБУ двигателя, электроклапаны насос-форсунки и система рециркуляции отработавших газов EGR (на двигателе 2,0 л HDI 16V), форсунки (на двигателе 2,0 л HDI 16V) |
| F6 — 15А | Электромагнитные клапаны адсорбера, электрический редукционный клапан системы турбонаддува (двигатель 1,6 л THP 16V), подогреватель масляных паров (1,6 л THP 16V), подогреватель дизельного топлива (1,6 л HDI 16V) |
Обозначение (для 2 го поколения)
- F1 Питание ЭБУ двигателя, электроклапаны насоса-форсунки и система рециркуляции отработавших газов EGR (на двигателе 2 л HDI 16V), форсунки (на двигателе 2 л HDI 16V) — 20 А
- F2 Звуковой сигнал — 15 А
- F3 Омыватель ветрового стекла — 10 А
- F4 Омыватель фар — 20 А
- F5 Электромагнитные клапаны адсорбера, электрический редукционный клапан системы турбонаддува, подогреватель масляных паров, подогреватель дизельного топлива (на двигателе 1,6 л HDI 16V) — 15 А
- F6 Цепь датчика скорости движения автомобиля, ЭБУ систем ABS/ESP — 10 А
- F7 ЭБУ усилителя рулевого управления, автоматическая коробка передач, датчик уровня охлаждающей жидкости — 10 А
- F8 Выключатель стартера — 25 А
- F9 Диагностический разъем, адаптивные фары, датчик расхода воздуха (на дизеле), насос для подачи присадки в сажевый фильтр (на дизеле), приводы наружных зеркал — 10 А
- F10 Компоненты системы электронного управления двигателем (на бензиновом: катушки зажигания, электромагнитные клапаны, датчики кислорода, форсунки, элементы системы подогрева, топливный насос, электронный термостат; на дизеле: электромагнитные клапаны, элементы системы подогрева) — 30 А
- F11 Электровентилятор системы кондиционирования — 40 А
- F12 Малая/большая скорость работы очистителя ветрового стекла — 30 А
- F13 Питание интеллектуального коммутационного блока (« » от замка зажигания) — 40 А
- F14 Peugeot 308/308 SWЭлектромагнитный клапан давления турбонаддува — 30 А (Peugeot 308 СС Не используется)
- F15 Правая фара дальнего света — 10 А
- F16 Левая фара дальнего света — 10 А
- F17 Левая фара дальнего света — 15 А
- F18 Правая фара дальнего света — 15 А
- F19 Подогреватель масляных паров (1,6 л VTI 16V), разгрузочный электроклапан адсорбера (1,6 л VTI 16V), датчики кислорода (на бензиновых двигателях), электромагнитные клапаны системы охлаждения воздуха (дизель) -15 А
- F20 Электронный термостат, электромагнитные клапаны системы регулирования топливоподачи, электромагнитный клапан системы регулирования давления турбонадува (дизель), датчик уровня охлаждающей жидкости (на дизеле) — 10 А
- F21 Питание реле вентилятора системы охлаждения двигателя, управление реле Valvetronic (1,6 л 16V), охлаждение турбонадува (1,6 л TFIP 16V), датчик расхода воздуха (1,6 л FIDI 16V) — 5 А
Не работает омыватель — проверь предохранитель
Неисправности насоса омывателя могут быть механическими или электрическими. К последним можно отнести отсутствие контакта на выводах электродвигателя насоса и перегоревший предохранитель. Кстати, предохранитель может перегореть при блокировании вращения крыльчатки насоса замерзшей жидкостью. Предохранитель находится под капотом в блоке предохранителей и реле.
Расположение предохранителя омывателя.
На схемах (для версии Peugeot 308 после 2008 года) он обозначен F3 с номиналом 10А. Настоятельно не рекомендуется устанавливать предохранитель большего размера. Если он часто горит, проблема в двигателе или электрической цепи.
Таблица с указанием номиналов и схемы, которую защищает предохранитель.
Кстати, с покупкой нового предохранителя не надо спешить — запасной комплект есть в салоне, на передней панели под крышкой со стороны водителя в районе гидрокорректора фары.
Где находится датчик включения вентилятора Peugeot (Пежо) 206
Автомобиль: Пежо 206.Спрашивает: Михаил Орлов.Вопрос: где находится датчик включения вентилятора?
Не включается вентилятор на Пыжике 206. Все перепробовал: реле питания целые, предохранитель заменил, напрямую вентилятор крутит. Говорят, что надо еще датчик посмотреть.
Он где-то или в радиаторе, или в блоке где-то стоит. Помогите! Закипаю на первых километрах, вентилятор не жужжит….
Где искать датчик включения вентилятора на Пежо 206
The following two tabs change content below.
Похоже, что осталась действительно одна единственная причина такой досадной поломки. Благодаря наличию этого датчика, информация о температуре внутри двигателя передаётся на приборную панель. Кроме того, если значение выше нормы, то электрический импульс приводит в действие вентилятор.
Принцип работы устройства и местонахождения
Расположение термостата на Пежо 206.

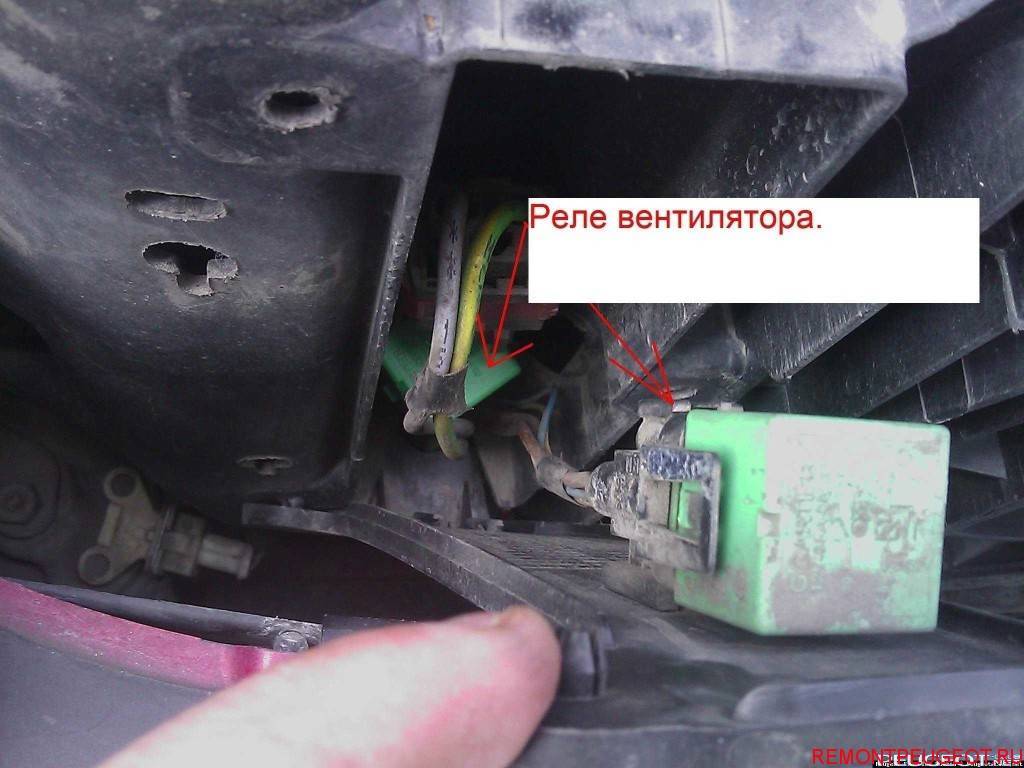

Когда температура на приборной панели не повышается, вентилятор не включается, а двигатель все равно закипает, то причина понятна. Попробуем её устранить. Процедура несложная, как и само место нахождения.

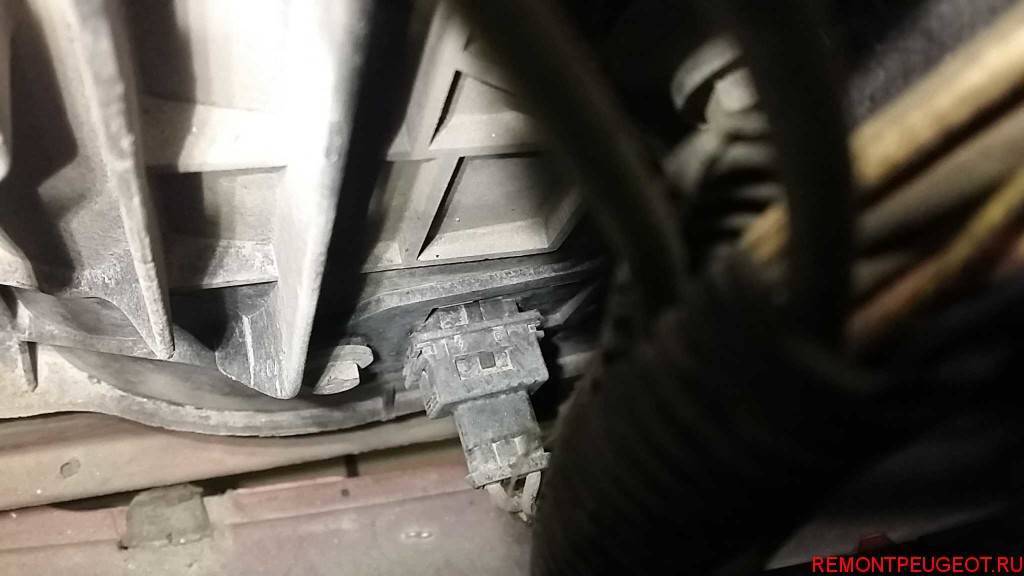

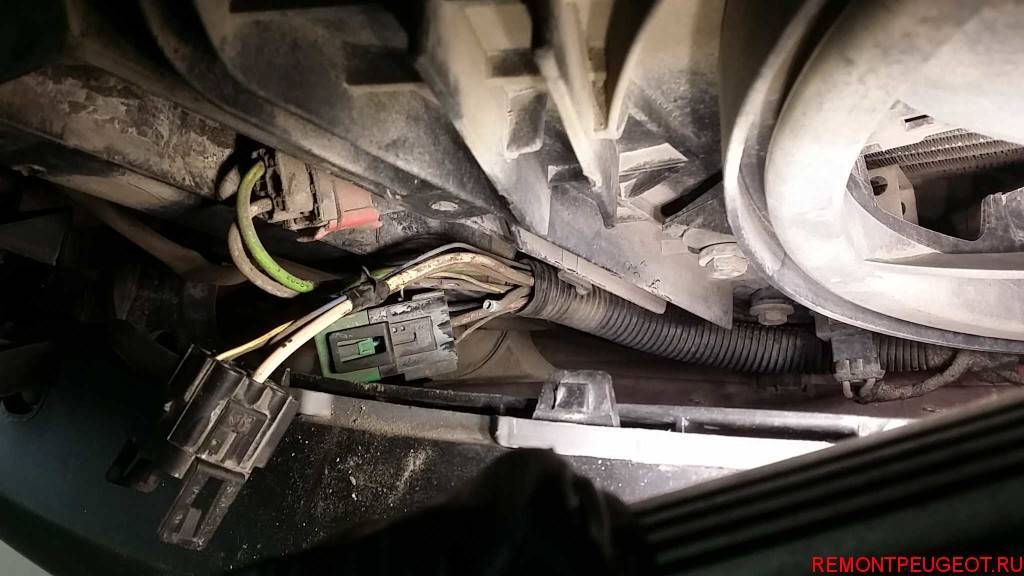

Понадобиться открыть капот. С правой стороны к двигателю крепится корпус термостата.

Подходящие варианты новых устройств
На рынке много разных подходящих вариантов:
- фирма Autlog AS2131 (артикул 09457);
- производства Febi 37171 (артикул 09456);
- марки Valeo 700055 (артикул 200203-200902);
- модель Vernet WS2622 (артикул 200110).
Sagem S2000. Распиновка, Boot-пин и подключение к блоку
Начнём пожалуй с расположения микросхемы EEPROM-памяти. К примеру, если вам нужно добраться до неё, не отмывая всю плату.
Согласно мануалу от Ecuvonix, у этого блока управления, место расположения микросхемы Version 1 (всего существует три варианта). Нужно убрать компаунд, с области, выделенной пунктирной линией.
Теперь о подключении ЭБУ Sagem S2000 на столе, тут есть на что обратить внимание
Справочные материалы от Alientech KTAG
Мануал подключения к ЭБУ Sagem S2000, от Alientech, оправляет нас к изучению 599-го семейства, прибора KTAG:
- Citroen Saxo 2000 1.4 8v VTS KFX (TU3JP) — ECM Sagem S2000 Boot(ST) — Family 599
- Peugeot 106 S2 2000 1.4i 8v KFW — ECM Sagem S2000 Boot(ST) — Family 599
- Peugeot 206 T1 2000 1.4 KFW — ECM Sagem S2000 Boot(ST) — Family 599
- Peugeot 206 T1 2000 1.4i KFW Petrol Euro 2 — ECM Sagem S2000 Boot(ST) — Family 599
- Peugeot 206 T1 2001 1.4i KFW Euro 3 — ECM Sagem S2000 Boot(ST) — Family 599
- Peugeot 307 2001 1.4 8v KFW (TU3JP) — ECM Sagem S2000 Boot(ST) — Family 599
Как устранить или сбросить код неисправности P0480
Некоторые предлагаемые шаги для устранения неполадок и исправления кода ошибки P0480:
- Подключить сканер OBD-II к диагностическому разъему автомобиля и считать все сохраненные данные и коды ошибок.
- Очистить коды ошибок с памяти компьютера и провести тест-драйв автомобиля, чтобы выяснить, появляется ли код P0480 снова.
- Если код ошибки появится снова, визуально осмотреть электрические провода и соединители, относящиеся к системе управления вентилятором.
- При необходимости отремонтируйте или замените все закороченные, оборванные, поврежденные или подвергнутые действию коррозии компоненты.
- Протестируйте работу вентилятора.
- Проверьте работу датчика температуры охлаждающей жидкости двигателя.
- Проверьте реле управления вентилятором и, при необходимости, заменит его.
- Протестируйте аккумулятор и убедитесь, что системное напряжение в норме.
- Если проблема сохраниться, проверьте и при необходимости замените модуль управления двигателем (PCM).
Предохранители и реле под капотом
Основной блок находится в моторном отсеке с левой стороны.
Вариант 1 (до 2002 г.в.)
Фото-схема
Описание
| R1 | Реле противотуманных фар |
| R2 | Реле насоса воздуха (AIR) |
| R3 | Реле управления двигателем |
| R4 | Реле звукового сигнала |
| F1 | (70A) Многофункциональный модуль управления |
| F2 | (40A) Реле 1 вентилятора двигателя охлаждающей жидкости двигателя |
| F3 | (70A) Подогреватель охлаждающей жидкости двигателя-HDi |
| F4 | — |
| F5 | (20A / 30A) Передние противотуманные фары, сигнал, боковые / задние фонари |
| F6 | (5A / 10A / 20A) Кондиционер (AC), дневные ходовые огни, подогрев передних сидений |
| F7 | (5A / 20A) Двигатель вентилятора охлаждающей жидкости двигателя (без переменного тока), реле двигателя вентилятора — некоторые модели (с переменным током) |
| F8 | (70A) Блок предохранителей |
| F9 | (50A) Многофункциональный модуль управления |
| F10 | (40A) Переключатель света |
| F11 | (60A) Блок предохранителей |
| F12 | (50A) переключатель зажигания |
| F13 | (40A) переключатель зажигания |
| F14 | (5A / 30A) Сигнализация, соединитель линии передачи данных (DLC), дневные ходовые огни, омыватели фар |
| F15 | — |
| F16 | (30A) Антиблокировочная система (ABS) |
| F17 | (30A) Антиблокировочная система (ABS) |
| F18 | (20A) Омыватели фар — некоторые модели |
| F19 | — |
| F20 | (15A) Топливный подогреватель-HDi некоторые модели |
| F21 | (5A) Блок управления AC, панель управления функциями AC / нагреватель, модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ |
| F22 | (10A / 30A) Управление двигателем-LPG, задние электрические стеклоподъемники-некоторые модели |
| F23 | (5A) Антиблокировочная система (ABS) |
| F24 | (5A) Управление двигателем, реле таймера свечи накаливания |
| F25 | (10A) Топливный насос, переключатель инерционного отключения топлива (IFS) |
| F26 | (10A / 30A) Управление двигателем, топливный насос |
| F27 | (5A / 10A / 20A) Управление двигателем-HDi, автоматическая коробка передач (AT) |
| F28 | (5A) Нагреватель корпуса дроссельной заслонки |
| F29 | (20A / 30A) Двигатель вентилятора охлаждающей жидкости двигателя — некоторые модели, реле для впрыска вторичного воздуха (AIR) |
| F30 | (10A) Передняя противотуманная фара, правая, передние противотуманные фары с включенной контрольной лампой |
| F31 | (10A) Передняя противотуманная фара слева |
| F32 | (10A) автоматическая коробка передач (AT), разъем для передачи данных (DLC), нагреватель охлаждающей жидкости двигателя HDi, датчик уровня охлаждающей жидкости двигателя, узел впрыска, реверсивная лампа / с, датчик скорости автомобиля (VSS) |
| F33 | (10A) Автоматическая коробка передач (AT) |
| F34 | (5A / 15A) Управление двигателем |
Вариант 2 (с 2002 г.в.)
В данном блоке также возможно 2 варианта. Хотя схема может выглядеть по разному, расшифровка одна.
Таблица с обозначением
| 1 | 10А Электронный блок свечей накаливания дизельного двигателя, датчик присутствия воды в дизельном топливе, выключатель фонаря заднего хода, датчик скорости, расходомер воздуха дизельного двигателя |
| 2 | 15А Электромагнитный клапан абсорбера, топливный насос |
| 3 | 10А Компьютер АБС |
| 4 | 10А Компьютер автоматической коробки передач, компьютер двигателя |
| 5 | Не используется |
| 7 | 20А Насос омывателя фар |
| 8 | 20А Реле вентилятора системы охлаждения двигателя, компьютер двигателя, ТНВД дизельного двигателя, регулятор высокого давления топлива в дизельном двигателе, электроклапан двигателя |
| 9 | 15АЛевая фара ближнего света |
| 10 | 15А Правая фара ближнего света |
| 11 | 10А Левая фара дальнего света |
| 12 | 15А Правая фара дальнего света |
| 13 | 15А Звуковые сигналы |
| 14 | 10А Насосы омывателей ветрового и заднего стекол |
| 15 | 30А Блок подогрева корпуса дроссельной заслонки, ТНВД дизельного двигателя, кислородный датчик, компьютер двигателя, расходомер воздуха, катушка зажигания, электроклапан двигателя, блок подогрева дизельного топлива, форсунки |
| 16 | 30А Реле компрессора |
| 17 | 30А Максимальная и малая скорости работы стеклоочистителя |
| 18 | 40А Электровентилятор системы отопления и вентиляции |
Некоторые реле находятся внутри блока.
Реле бензонасоса
Отдельные реле находятся рядом с устройством их обслуживающих. Например, реле на вентилятор охлаждения двигателя.
Макси предохранители
Отдельно (с обратной стороны) располагаются предохранители высокой мощности. Они рассчитаны на большой ток, обеспечивают дополнительную защиту цепей электрооборудования.
Описание
- (20A) Реле вентилятора системы охлаждения
- (70A) Модуль управления ABS
- (30A) Модуль управления ABS
- (70A) Блок предохранителей / релейная пластина, фасция (F9-F12 / F16), многофункциональный модуль управления
- (70A) Блок предохранителей / релейная пластина, фасция (F1 / F4 / F5 / F7 / F14 / F15 / F23)
- (30A) Насос гидроусилителя рулевого управления
- (30A) Включатель зажигания
- (30A) Выходной усилитель аудиоустройства
Расположение блока предохранителей
Блок предохранителей на приборной панели
Он расположен под приборной панелью (со стороны водителя) за панелью.
Отвинтите фиксатор на четверть оборота с помощью монеты, затем снимите крышку, чтобы получить доступ к предохранителям.
Моторного отсека
Чтобы получить доступ к коробке в моторном отсеке (рядом с аккумулятором), отсоедините крышку.
Источники
- https://low-car.ru/novosti/pezho-206-shema-elektrooborudovaniya.html
- https://TeamsPro.ru/novosti/elektroshema-pezho-206.html
- https://AutoSiga46.ru/pravila-vybora/shema-provodki-pezho-206.html
- https://dlobal.ru/predohraniteli-i-rele-pezho-206-s-opisaniem-i-shemami-blokov/
- https://avtomaster-ekspert.ru/magnitola/elektroshema-pezho-206.html
- https://AccBook.ru/protivougonnye-sistemy/pezho-206-shema-elektrooborudovaniya.html
Поломки радиатора печки Peugeot 206
Самый очевидный признак того, что с радиатором что-то не так – «болото» с характерным запахом антифриза под ковриком водителя. Оно возникает из-за того, что антифриз просачивается в пространство между непосредственно радиатором и корпусом отопителя, а оттуда капает на пол.
Синие следы на обшивке свидетельствуют о протекании антифриза
Подтекание охлаждающей жидкости может быть связано с тем, что патрубки или сам радиатор заржавели. Установить это можно, внимательно осмотрев узлы отопителя.
Сомнений в неисправности радиатора не возникнет, если при включении печки из дефлекторов подует холодный воздух вместо тёплого. В данном случае может быть нарушена циркуляция охлаждающей жидкости, к чему приводит неработающий кран отопителя или «забитый» радиатор.
В вышеуказанных случаях радиатор отопителя автомобиля подлежит немедленной замене.
Как заменить датчик включения вентилятора?
В вашем случае температура растет, но система охлаждения отказывается включаться. Если проблем с термостатом и самим винтом нет никаких, тогда 99%!вышел из строя датчик. Его замена осуществляется следующим образом:
- Снимаем клеммы аккумулятора
- Сливаем охлаждающую жидкость с системы
- Отключаем питание датчика
- Выкручиваем его из корпуса за счет приложения небольших усилий
- В обратной последовательности устанавливаем новый экземпляр
Работа простая, справиться с ней по силам даже начинающему водителя. Стоит сам датчик на ВАЗ 2114 не так много, поэтому проще всю работу проделать самостоятельно. Но, если должного результата ремонтные работы не принесли, тогда действительно стоит задуматься о поезде на СТО. Желаю успехов!
Рекомендуем: Как легко открутить шкив коленвала – простая инструкция
Как заменить реле вентилятора на Пежо
Если предохранитель цел, то двигаемся дальше, Зачастую в Пежо 206 окисляются два реле питания, которые находятся за переднем бампером и отвечают за малую и большую скорость вентилятора, за мою память я их переделал уже наверно раз 30 если не больше. Итак как же нам посмотреть их состоянии при необходимости отремонтировать.
На верхней, передней панели бампера присутствуют клопы которые надо отстегнуть и снять переднюю решетку радиатора, вот она на фото ниже
Справа и слева она тоже пристегнута клопами, их тоже необходимо отстегнуть, так же она закреплена в центре, болтом с торексом на 30.
В общем ее необходимо снять, что бы у нас был доступ к блоку с двумя реле.
Если стоять впереди автомобиля лицом к нему, то по левую руку у нас будет вертикальная коробочка, она левее вентилятора охлаждения радиатора, крышка ее закреплена на 3 клопа которые мы тоже снимаем и открываем ее.
Как мы видим на фото на нижней колодке реле отгнил провод питания, отвечающий за высокую скорость вентилятора, верхнюю колодку и реле необходимо тоже заменить, так как окисление на ней тоже очень большое, она отвечает за малую скорость.
Так же чуть правее на фото виден разъем резистора малой скорости вентилятора, который тоже очень часто выходит из строя. Его тоже необходимо обязательно проверить.
Идем далее, если все проверки не принесли результатов, то переходим к тестированию самого вентилятора на Пежо 206, для этого нам понадобятся:
- Двойной провод
- Аккумулятор
- Снять разъем с вентилятора
Напрямую подключаем вентилятор к питанию 12 вольт (полярность не имеет значения, просто если он рабочий, то он будет крутится в ту или иную сторону)
Так же можно прозвонить тестером разъем, на целостность обмотки моторчика вентилятора.
Если же все проверки не принесли положительных результатов в поиске неисправности, остается последнее, вскрывать проводку и искать перебитый или сгнивший провод, что безусловно сложнее всего.
Признаки выхода из строя вентилятора системы охлаждения:
- На приборной панели стрелка температуры уходит в красную зону.
- Автомобиль хуже отзывается на педаль газа
- Из под капота идет пар
- Не работает кондиционер
- В салоне появляется запах антифриза
Проголосуйте, понравилась ли вам статья?
(Проголосовало
7
, оценка:
4,71
из 5)
Загрузка…
Почему не включается вентилятор охлаждения на Пежо 206
Таковых может быть несколько.
Перегорел предохранитель
Предохранитель на 50А. Но бывают настоящие, а бывают вымышленные амперы!
Этот элемент отвечает за работу вентилятора. Не составит большого труда его отыскать.
- Находится он, требующий замены, под капотом в моторном отсеке .
Блок предохранителей отмечен стрелочкой.
Предохранитель отмечен стрелочкой.
Если проблема после замены не решится, идём дальше.
Окислились контакты реле питания
Реле включения вентилятора охлаждения радиатора.
Реле находится сразу за передним бампером. Их в наличии есть два штуки. Отвечают данные электрические приспособления за скорость вращения вентилятора, регулируя малые и высокие обороты.
- Чтобы проверить состояние и выявить неисправность, нужно снять радиаторную решётку.
- С правой стороны от радиатора по ходу движения машины есть вертикальная коробка, где и находятся наши реле.
Есть ещё второе реле, оно чаще всего окисляется.
Замена, очистка проводов от окисления обычно решают проблему. Вентилятор должен заработать.
Повреждён сам вентилятор
В последнюю очередь необходимо проверить работу самого вентилятора охлаждения. Необходимо принудительно его включить от аккумулятора.
Нужно снять механизм с креплений, протестировать его с помощью аккумуляторной батареи и набора проводов.
Просто вращение будет происходить против либо за часовой стрелкой при подключении питания к контактам. Можно воспользоваться тестером для проверки целостности обмотки. Когда проводка и обмотка будут восстановлены, ситуация решится.
Вышел из строя датчик температуры
Расположение термостата на Пежо 206.
Проблема как раз в том, что при плохом соединении проводов он не передаёт электрические сигналы вентилятору. Вследствие чего двигатель сильно перегревается.
Sagem S2000. Идентификация
ЭБУ, с которого мы начнём, Sagem S2000, устанавливался на автомобили Citroen и Peugeot:
- Citroen Berlingo M49 2000-2001 с двигателем KFW TU3JP
- Citroen C5 I 2001-2004 VAN с двигателем 6FZ EW7J4
- Citroen Saxo II 2000-2003 с двигателем KFW TU3JP
- Citroen Xsara II 2000-2006 с двигателем KFW TU3JP
- Peugeot 106 1996-2004 с двигателем KFW TU3JP
- Peugeot 206 2001-. с двигателем KFW TU3JP
- Peugeot 306 1998-2003 с двигателем KFW TU3JP
- Peugeot 307 2001-2005 VAN с двигателем KFW TU3JP
- Peugeot 406 1997-2003 с двигателем 6FZ EW7J4
- Peugeot Partner M49 1996-2002 с двигателем KFW TU3JP
Внешние признаки Sagem S2000
Глядя на этот тип ЭБУ Sagem и его стикеры (наклейки), нужно обратить внимание на номер HOM: S2000-2B — вместо «2B» может быть любое цифро-буквенное значение, а «S2000» говорит о том, что блок относится к самому первому типу этих блоков. В технической документации PSA их так и называют Sagem S2000 (иногда можно встретить обозначение Sagem S2000P)
Три разъёма этого ЭБУ, содержат 84 контакта, в три ряда — 24х36х24. Верхний ряд контактов (A4. H4, A1. M1 и A1. H1) отсутствует. Это отличительная черта ЭБУ автомобилей, которые оснащены дроссельной заслонкой с механическим приводом (педаль газа и дроссель соединены тросиком).
Если открутить заднюю крышку ЭБУ, можно увидеть полностью залитую компаундом, плату. Из компаунда будет выступать электролитический конденсатор. Так вот на первых блоках Sagem S2000, он расположен там, где показано на фотографии выше.
