Сгорел предохранитель
По этой причине также часто не горит одна фара ближнего света. Для её устранения надо сделать следующее:
- вскрыть блок, в котором находятся все предохранители автомобильных электрических цепей;
- с помощью схемы определяется тот предохранитель, который нужен. Как правило, если он перегорел, то это сразу видно;
- заменить неисправный элемент на исправный.
Кстати, если перегорание предохранителей становится частым явлением, то следует искать в проводке пробой. Чтобы его определить, необходимо прозвонить все элементы электрической цепи, или обратиться за помощью к специалистам. Причём это надо сделать в обязательном порядке, так как наличие короткого замыкания может спровоцировать возникновение пожара.
Форд Фокус 2
На автомобиле стоят изделия с цоколем Н7. Производитель может быть, как General Electric, так и Филипс. У первого артикул 17123, у второго — 12972 PR.
Распространенные причины перегорания оптики для Форд Фокус 2 помимо причисленных выше:
- Проблемы с реле генератора;
- Отсутствие задней крышке в фаре – это приведет к повышенной влажности, окислению клемм, увеличению сопротивляемости в цепи, и, соответственно температуры воздуха в районе ламп.
- Не полное крепление фары к кузову – наличие люфта, которого не должно быть;
- Повреждены или отсутствуют резиновые заглушки в фарах;
- Плохие контакты в блоке предохранителей отвечающий за дневной свет.
Некоторые владельцы Форд Фокус 2, которым надоело постоянно менять лампы ближнего света, подошли к решению проблемы креативно — установили контроллер управления дневным светом.
Благодаря этому в пол накала работают только лампы дальнего света (ими водители пользуются не часто). Их и используют вместо ходовых огней.
В таком решении есть ряд преимуществ:
- Габаритные огни не горят;
- Экономится ресурс ламп ближнего света.
Также стоит обратить внимание на правильную установку оптики на Форд Фокус 2. Сначала лампа устанавливается в фару и только потом подключается цоколь
Таким образом исключается контакт рук с стеклянной колбой.
Схема — вариант 2

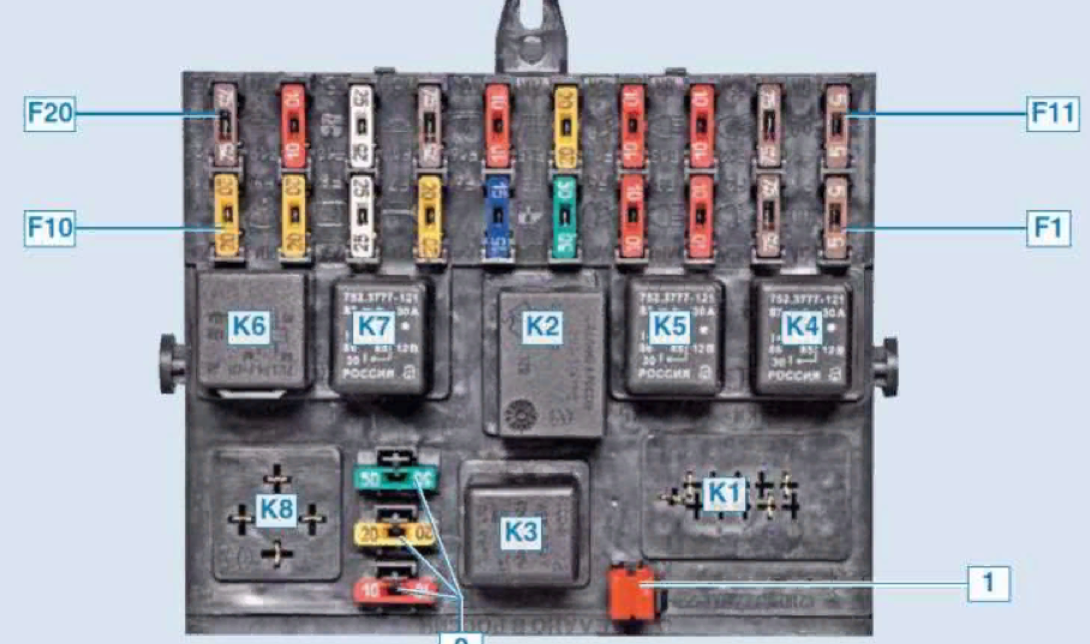

Расшифровка предохранителей F1 (5 А) — лампы освещения номерного знака, лампы приборной панели, контрольная лампа включения света на приборной панели, подкапотная лампа, лампа дополнительного стоп-сигнала, лампы левых габаритных огней.
Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель и сами лампы, их разъёмы и проводку.
F3 (10 А) — дальний свет в левой фаре, контрольная лампа включения дальнего света фар на приборной панели.Аналогично реле К5.
F4 (10 А) — резервный предохранитель.
F5 (30 А) — электрические стеклоподъемники передних дверей и их реле.Если при управлении стекло подъёмником стекло опускается, но не поднимается (или наоборот), проверьте кнопку на двери. При опускании и поднимании разная полярность и направление вращения двигателя. Также дело может быть в механизме стеклоподъёмника.
F6 (15 А) — блок управления блокировкой дверных замков.Если у вас перестали открываться двери, одна или несколько, проверьте этот предохранитель. Дело может быть в центральном замке, блоке управления, а также самих механизмах, тягах и замках дверей. Если нет опыта, лучше обратиться в автосервис, так к нему может быть привязана сигнализация.
F7 (20 А) — звуковой сигнал и его реле, прикуриватель.Если не работает звуковой сигнал, проверьте этот предохранитель, подрулевые контакты и проводку, контакты могли окислиться, а проводка перетереться. Также проверьте сам гудок, можно его заменить на другой, например на двухтональный от Волги.
Если не работает прикуриватель, проверьте проводку и его контакты. Белый провод отвечает за подсветку, красный и чёрный идут на контакты прикуривателя.Не вставляйте нестандартные разъёмы в прикуриватель, они могут вызвать короткое замыкание. Если разъём в прикуривателе шевелится в стороны, лучше воспользоваться разветвителем и вставлять этот разъём туда.
F8 (20 А) — элемент и реле обогрева заднего стекла (контакты).Аналогично реле К7.
F9 (20 А) — обмотка реле обогрева заднего стекла, дополнительное реле, двигатель стеклоочистителя заднего стекла, переключатель стеклоочистителей и стеклоомывателей.
F10 (20 А) — резервный предохранитель.
F11 (5 А) — лампы правых габаритных огней.
F12 (7,5 А) — ближний свет в правой фаре, моторедукторы корректоров света фар.Аналогично реле К4.
F13 (10 А) — дальний свет в правой фаре.Аналогично реле К5.
F14 (10 А) — резервный предохранитель.F15 (20 А) — резервный предохранитель.
F16 (10 А) — прерыватель указателей поворота и аварийной сигнализации (в режиме «аварийки»).Аналогично реле К3.
А еще интересно: Раздаточная коробка Нива 2121: принцип работы, ремонт
F17 (7,5 А) — освещение салона, лампа индивидуальной подсветки, лампы стоп-сигналов, контрольная лампа «чек» неисправности системы управления двигателем.Если не работают стоп-сигналы, проверьте этот предохранитель, сами лампы, их разъёмы, обычно дело в плохих или окислившихся контактах. Также посмотрите работоспособность выключателя стоп-сигналов, расположенного около педали тормоза.
F18 (25 А) — электродвигатель печки и его переключатель.Если печка дует холодным воздухом, проблема может быть в заслонке горячего воздуха, тросик к которой идёт от регулятора под обшивкой недалеко от педали газа. Уровень охлаждающей жидкости должен быть в допустимых пределах.Если печка вообще не работает и не дует, дело может быть в двигателе отопителя. Проверьте также выключатель печки и его контакты.
F19 (10 А) — прерыватель указателей поворота и аварийной сигнализации (в режиме поворотов), контрольная лампа включения габаритов в выключателе света, лампы поворотников, контрольные лампы поворотников на приборной панели, контрольная лампа дифференциала.Если не работают поворотники или «аварийка», читайте информацию про реле К3.
F20 (7,5 А) — резервный.
- Не используется
- Реле электродвигателя очистителя ветрового стекла
- Реле-прерыватель указателей поворотов и аварийной сигнализации
- Реле ближнего света фар
- Реле дальнего света фар
- Дополнительное реле (Обмотка реле обогрева стекла двери багажника, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения)
- Реле обогрева стекла двери багажника
- Резерв
Дополнительные выносные реле
Схема
- Реле стекло подъёмников;
- Реле противотуманных фонарей;
- Реле звукового сигнала либо обогрева сидений;,
- Реле привода наружных зеркал (опционально).
Информация
Перед заменой лампы подсветки бардачка обязательно снимите минусовую клемму АКБ, иначе может потухнуть подсветка панели приборов. Дело в том, что если не снять минусовую клемму с аккумулятора и начать разбирать бардачок, гарантировано короткое замыкание в цепи подсветки бардачка — контакты патрона неминуемо замкнут на массу, если не обесточить машину.
НАШЁЛ!!! Шевроле Нива
Даже в том случае, если бардачок мы не разбирали, но при этом пропало габаритное освещение и подсветка приборов, с большой долей вероятности мог перетереться и замкнуть жгут проводов, ведущий к выключателю и к подсветке бардачка, что тоже вызовет короткое замыкание и перегорание предохранителя F Он отвечает за задние противотуманные фары.
Если всё сделаете правильно, то габариты будут вновь гореть.
Находим причину и восстанавливаем свет Предохранитель задних противотуманных фар. Причём здесь бардачок и задние противотуманки?
Если в в цепи происходит короткое замыкание, перегорает именно этот предохранитель, который подаёт питание на предохранитель блока основного аккумулятора. Этот предохранитель маркируется ef1 номинал 30 А и установлен в монтажном блоке под капотом автомобиля.
Кроме этого, он защищает цепи F13, F14, F15, F16, F21, F22, F23 и F24, а в этих цепях как раз и находятся габаритные огни и подсветка приборной панели. Алгоритм проверки на Шевроле Лачетти Следовательно, для устранения неисправности делаем следующее: Проверяем, работает ли подсветка бардачка.
Если не работает — разбираем бардачок предварительно сняв минусовую клемму с АКБ , прозваниваем провода питания на выключатель и на лампочку, при необходимости ищем обрыв или короткое замыкание и устраняем проблему. Для начала смотрим подсветку бардачка. Проверяем целостность предохранителей F4 и F6, они находятся слева, в торце передней панели в салоне, в салонном монтажном блоке.
При необходимости заменяем их на равноценные по номиналу 10 А. Схема включения противотуманных фар: На автомобилях в вариантном исполнении в передних бамперах могут быть установлены противотуманные фары.
Схема включения противотуманных фар показана на рисунке 9. Фары включаются выключателем 3 с помощью вспомогательного реле 4 типа Противотуманные фары можно включить только в том случае, если переключателем включено наружное освещение.
Схема включения задних противотуманных огней: Схема включения заднего противотуманного света показана на рисунке 9. Лампы 3 противотуманного света в задних фонарях включают выключателем 4 через блок управления автомобильной противоугонной системы АПС-6 только в том случае, если включены фары полностью нажата соответствующая клавиша переключателя 2 наружного освещения.
При выключении габаритных огней задние противотуманные огни выключаются автоматически. Схема включения наружного освещения: Схема включения наружного освещения показана на рисунке 9.
Габаритный свет включают переключателем 6 наружного освещения. Питание ламп габаритного света и стоп-сигнала подается через реле К1 контроля исправности ламп. Если реле контроля исправности ламп не установлено в монтажном блоке, то вместо него должны стоять контактные перемычки, показанные стрелками на рисунке 9.
Схема включения указателей поворота и аварийной сигнализации:
Перегорел предохранитель
Не менее распространенная причина, по которой не горят фары. Вскрывается блок, где сгруппированы все автомобильные предохранители, берется распиновка их расположения и ищется нужный. Сгоревшая перемычка в большинстве случаев видна невооруженным взглядом. С втыканием на место целой детальки справится и школьник, так что поездка на СТО в этом случае тоже будет, наверное, излишней.
Кстати, если предохранители летят с незавидной регулярностью, значит, имеет место пробой где-то в проводке. Либо прозванивайте всю цепь сами, либо посетите профессионального электрика – нелады с проводами грозят самыми разными неприятностями вплоть до пожара.
Проблемы с проводами: Причем в очень разных местах. Проверять придется все колодки на подсоединении к реле и блоку предохранителей. Они могут быть плохо прикручены и отвалиться; могут окислиться и не пропускать ток. В первом случае достаточно подтянуть прижимные гайки, во втором – зачистить контакты.
Проверить следует и кнопку включения: очень часто окисляется или отходит провод, который ведет к ней. Можно сказать, что в отечественных машинах в первую очередь стоит поинтересоваться именно кнопкой, а уж после лезть куда-то глубже.
Замена лампы ближнего света на Шевроле Нива
Автомобиль Шевроле Niva является совместным проектом компаний GM и ВАЗ. Внедорожник получил новый дизайн, разработанный совместно с инженерами американской компании, но при этом сохранил превосходные характеристики своего предшественника, позволяющие справляться с любым бездорожьем. Автомобиль прекрасно подходит для тех, кто предпочитает активный отдых и частые поездки за город.
Но езда по бездорожью периодически накладывает свои отпечатки, особенно это сказывается на передней части автомобиля, больше всего подверженной механическим повреждениям. Часто из-за тряски или перегрева выходят из строя лампы ближнего света
При замене лампы всегда следует обращать внимание на ее тип, а так же характерные особенности
В авто Шевроле Нива используются галогенные лампы формата H7. Это лампы накаливания, основным элементом которых является однонитиевая спираль. При этом светящийся элемент расположен статично, чтобы иметь наиболее большее отражение в зеркальной поверхности фары. Такие лампы, как правило дают комфортный свет, который не вызывает напряжение у водителя и обеспечивают достаточный обзор.
В настоящее время существует большое количество различных модификаций. В основном отличаются такие показатели, как теплота цвета и мощность лампы.
В Шевроле Нива лампа ближнего света должна быть мощностью 55 Ватт. Использование более мощных ламп может привести к перегреву проводки или недостаточному заряду аккумулятора. Так же существуют специальные лампы, с повышенными характеристиками для
В настоящее время существует несколько основных типов ламп, в которых отличающим фактором является источник света:
- галоген
- ксенон
- светодиод
На заводе-изготовителе на автомобиль устанавливаются лампы галогенового типа. Их отличает невысокая цена и относительно комфортный уровень света. Такой тип ламп пользуется популярностью из-за того, что прост в замене и не требует подключения дополнительных устройств.
Лампа такого типа состоит из колбы, нити накаливания и заполняется газом с примесями галогенов. Основным недостатком такого типа ламп является из высокая рабочая температура. Но несмотря на это по соотношению цена/качества этот тип источников света является наиболее популярным при производстве авто.
На данный момент на рынке представлено большое количество ламп стандарта H7, что может создать некоторые сложности при выборе нового источника света. Чтобы выбрать наиболее оптимальное предложение необходимо определиться с несколькими определяющими параметрами:
- яркость излучаемого света
- оттенок света
- средний срок службы
- стоимость
При изучении предложений от большинства брендов следует отдавать предпочтение известным маркам, поскольку в данном случае можно рассчитывать на наличие гарантийного срока, а так же на репутацию производителя на рынке. Так же это может гарантировать использование более качественных материалов при производстве изделия.
При выборе ламп с улучшенными характеристиками следует помнить, что как правило увеличение одного параметра сильно ухудшает остальные показатели. Например, увеличение мощности и яркости лампы неизменно сказывается на сроке ее службы. Энергосберегающие лампы отличаются более тусклым светом.
Лампы ближнего света для Шевроле Нива
Так же следует помнить, что лампы низкой стоимостью зачастую не обеспечивают достаточного освещения, что приводит к повышению риска возникновения аварийной ситуации на дорогах.
Основные этапы замены ламп.
Замены лампы ближнего света в Шевроле Нива не требует наличия большого количества инструментов и определенных навыков, поэтому может производиться самостоятельно без визита на СТО.
Для замены обычно требуется следующий набор материалов и инструментов
- новые перчатки, поскольку прикосновение к колбе пальцами или ветошью со следами масла может сильно снизить срок службы лампы или вывести ее из строя
- ключ на 10
- 2 лампы H7 (лучше производить полную замену ламп, поскольку при одинаковом количестве часов работы в скором времени может выйти из строя другая)
- ветошь для удаления пыли и грязи вокруг места установки.
Основные этапы замены:
- При помощи ключа на 10 снять минусовую клемму с аккумулятора
- убрать бачок омывателя стекла из пазов и отвести в сторону
- очистить с помощью ветоши защитный кожух
- отсоединить от лампы блок контактов
- отодвинуть фиксатор
- убрать старую лампу из посадочного места, при этом не желательно прикасаться к колбе.
устанавливаем новую лампу в посадочное место и производим сборку в обратном порядке.
Испортилась проводка
Что если лампочка ближнего света не горит из-за проблем с проводами? Тогда нужно провести проверку колодок, через которые подключено реле и блок предохранителей. Причина может быть в плохом соединении, либо могут окисляться контакты, что приводит к повышению силы тока, перегреву проводки и выходу из строя лампы. Для ремонта этой поломки нужно протянуть все крепления колодок, но перед этим не забыть зачистить все контакты абразивным материалом.
Помимо колодок, нужно проверить переключатель фар, так как контакты на нем также могут окислиться, либо в этом месте может быть плохое соединение. Любой опытный мастер начнет поиск причины неработающих фар именно с кнопки их включения, и только убедившись в том, что она исправно работает, продолжит поиски ответа на вопрос: «Почему не горят лапочки ближнего света?».
Все о лампах ближнего и дальнего света на автомобиле Шевроле Нива
Шевроле — популярный внедорожник бюджетного сегмента. Автомобиль разрабатывался с учетом дальних поездок по пересеченной местности и адаптирован для города.
До 2009 года в комплектации головной оптики использовались безлинзовые конструкции. С 2009 лампа ближнего света Нива Шевроле — это однонитевая галогенная конструкция мощностью 55 Ватт.
Светящийся элемент устанавливается статично, это позволяет использовать отражающую поверхность на 99 %.
Когда необходима замена
Заводская комплектация предполагает установку галогенна класса H7 12v/55W. Маркировка расшифровывается:
- цоколь 7;
- работает от бортовой сети в 12 вольт;
- мощность 55 Вт.
Лампы ближних огней дают комфортное освещение в сумерки, обеспечивают оптимальную освещенность при дожде и снеге. Поскольку автомобиль Нива рассчитан на езду по сложной дороге, в корпусе оптики устанавливается усиленный пластик, менее подверженный царапинам и сколам.
При характерной эксплуатации передняя часть Нивы подвергается значительным механическим нагрузкам: тряска, езда по ухабам и пр. От постоянной повышенной вибрации уменьшается ресурс ходовых огней. Потребуется заменить деталь:
- если снизилась мощность элемента и дорога освещается недостаточно;
- элемент периодически мигает;
- расходник полностью нерабочий.
Меняют лампочки одновременно в обеих фарах. После замены рекомендуется скорректировать блок оптики.
Выбор лампы
Среди большого ассортимента несложно определить, какие лампы стоят на Шевроле Нива. Штатно автомобиль укомплектован лампой с цоколем Н1, мощностью 60 Вт для дальнего, галогенной стандарта H7, мощностью в 55 Вт для ближнего освещения. Срок службы каждого элемента 3500 часов.
Оптика различных производителей отличается по степени яркости, цветовой температуре: белый, желтый свет. Лампы хорошо освещают дорогу в туман, во время дождя, снегопада.
Ближнее галогенное освещение от Philips H7 12 55 имеет точно выверенное размещение точки накала, что позволяет получить хорошую видимость ночью. Популярные производители ближних ходовых огней:
- Osram H7 12;
- Philips H7;
- Bosch H7 55Вт.
Общие характеристики для всех классов ламп ближнего света:
- срок эксплуатации более 2 500 часов.
- легко установить самостоятельно;
- четкая фиксация светового луча;
- полная мощность до конца эксплуатации.
На Ниву не рекомендуется устанавливать лампы дневного освещения мощностью более 55 Вт: возможен перегрев плафона и перегорание проводки. Кроме этого, увеличивается отдача аккумулятора, батарея разряжается на 20 % быстрее.
Кроме стандартный галогенных в оптику Нивы устанавливают светодиодные и ксеноновые лампы. При установке ксенонов полностью переоборудуется проводка, устанавливается блок розжига в подкапотное пространство. Замена галогенов на ксенон и светодиоды запрещена ПДД.
Замена лампы своими руками
Преимуществом в обслуживании автомобиля остается самостоятельная замена лампы ближнего света на Шевроле Нива. Работа занимает до 20 минут как при самостоятельной установке, так и в автосервисе. Для работы понадобится:
- ключ рожковый на 10;
- ветошь;
- фонарик, зеркало (если замена проводится в первый раз).
Во время замены оптики рекомендуется проверить контакты и работу противотуманной фары Шевроле Нива, своими руками заменить которую также легко. Процесс установки нового элемента по шагам:
- Ключом на 10 открутить гайку и снять клемму с аккумуляторной батареи.
- Отвинтить зажимы бачка омывателя и отодвинуть его в сторону.
- Очистить защитный кожух блока фары.
- Снять крышку.
- Отсоединить контакты лампы, вынуть ее из корпуса.
- Установить новую.
Чтобы правильно отсоединить контакты, следует потянуть за разъем, затем отсоединить наконечники проводки от вывода. Фиксатор при этом сдвигается вверх, пружинная защелка отодвигается.
Устанавливая новый расходник, действуют в обратном порядке:
- Держать лампу только за цоколь.
- Установить элемент точно в паз рассеивателя.
- Зажать фиксатор.
- Присоединить контакты.
- Зафиксировать защелкой.
- Подключить проводку к аккумулятору и проверить работоспособность.
Самостоятельная замена не потребует никаких навыков
Важно соблюдать порядок сборки или разборки фары и не касаться руками стекла. На колбе останется микроскопический след от пальца, который рано или поздно приведет к некорректной работе оптики
Чем реле отличается от предохранителя
Предохранители необходимы для разрыва цепи при повышении силы тока выше определенных значений. Это необходимо для того, чтобы защитить провода и электронные элементы от повреждения. Резкое увеличение силы тока как правило связано с коротким замыканием.
На Ниве Шевроле используются предохранители ножевого типа.
Каждый из них соответствует определенной силе тока, которая является критической для цепи. При коротком замыкании сгорает маленькая перемычка внутри предохранителя, таким образом размыкая цепь.
Поэтому он еще называется «плавким». При замене необходимо всегда обесточивать цепь, которую он защищает, а затем уже устанавливать новый элемент.
Реле представляет собой электронно-управляемый выключатель. Реле часто используются для дистанционного включения элементов, чтобы не было необходимости прокладки большого количество кабелей к панели приборов. Обычно для управления реле используется ток меньшей силы, в отличие от той цепи, которой он управляет. Некоторые из них имеют функцию таймера, например, те, что используются для управления стеклоочистителем или лампой указателя поворота. Это позволяет задавать импульс через определенные промежутки времени.
Большинство реле и предохранителей расположены в салоне, в специальной панели, со стороны водителя. Но специализированные реле, которые управляют проводами с большой силой тока помещены под капотом в моторном отсеке.
Монтажные блоки для Lada 4×4 2018 года выпуска
Основной и дополнительный блоки, размещенные в салоне слева от руля, под панелью приборов. Блоки содержат предохранители типоразмера «Цилиндр», десять и шесть предохранителей соответственно. Номиналы и назначение предохранителей указаны в таблице 4 «Цепи, защищаемые плавкими предохранителями»:
Блок с предохранителями типоразмера «Стандарт». Блок расположен с левой стороны под обивкой и содержит предохранители, которые предназначены для защиты устройств системы управления двигателем. Номиналы и назначение предохранителей указаны в таблице 5:
Блок предохранителей и реле, расположенный с левой стороны от рулевой колонки под панелью приборов. Блок содержит два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей электробензонасоса, электростеклоподъемников и электрозеркал. Номиналы и назначение предохранителей указаны в таблице 6:
Блок предохранителей и реле, расположенный с правой стороны от рулевой колонки под панелью приборов. Блок содержит один предохранитель типоразмера «Макси» и два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей гидроагрегата антиблокировочной системы. Номиналы и назначение предохранителей указаны в таблице 7:
Внимание! Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля (скачать с оф
сайта для 3дв . или 5дв .).
Почему постоянно перегорает предохранитель или реле света, либо любой другой? Перед тем, как заменить его на аналогичный, следует сначала найти и устранить причину его перегорания. Это может быть короткое замыкание, не верно выбранный номинальный ток и т.д. Для поиска неисправностей пользуйтесь схемами электрооборудования. Вопросы на эту тему можно задавать на форуме.
| № предохранителя (рис. 7-2) | Защищаемые цепи |
| 1 (16 А) | Электродвигатель вентилятора отопителя. Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щеток, кроме исходного. Реле (обмотка) включения обогрева заднего стекла. Электродвигатели очистителя и омывателя заднего стекла. Электродвигатель омывателя ветрового стекла. |
| 2 (8 А) | Реле и электродвигатель очистителя ветрового стекла. Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Обмотка возбуждения генератора (при пуске двигателя) и контрольная лампа заряда аккумуляторной батареи*. |
Возможные причины неисправности
Итак, если не горит ближний свет в Ладе Калина в одной из фар, то причина, скорее всего, кроется в перегорании лампочки. Заменить ее не составит труда каждому автовладельцу.
Однако, к сожалению существует и ряд других причин этой неисправности, наиболее распространенными из которых являются следующие:
- Окислились или подгорели контакты в штекерной колодке;
- Перегорел предохранитель;
- Обрыв цепи;
- Вышло из строя реле.
Ниже рассмотрим как устранить все эти неисправности.
Замена лампы
Замена ближнего света на Калине осуществляется довольно просто. Причем на это придется потратить лишь несколько минут своего времени.
Единственное, перед тем как поменять старые лампы, необходимо приобрести новые стандарта H7. Желательно устанавливать новые лампочки сразу на двух фарах, чтобы они обеспечивали одинаковое свечение.
Обратите внимание! В продаже можно найти лампочки стандарта H7 нескольких типов – галогенные, ксеноновые и светодиодные, например, для противотуманных фар на ВАЗ 2110. На все их типы разная цена , но главное – они обладают разными характеристиками
На нашем портале вы можете подробно ознакомиться с особенностями всех этих ламп.
Инструкция по замене выглядит следующим образом:
- Прежде всего нужно снять резиновую заглушку, расположенную с обратной стороны блок-фары . Для этого, предварительно надо открыть капот.
- Затем надо снять плюсовую и минусовую клеммы с контактов .
- Далее надо надавить своими руками на пружинную скобу и вывести ее из посадочных.
- После этого нужно вытащить старую лампочку и поставить на ее место новую .
- Затем надо установить на место скобу, надеть клеммы на контакты и установить заглушку .
Обратите внимание! В процессе замены лампочек, нельзя касаться пальцами их стеклянных колб, в противном случае они могут быстро перегореть. В процессе замены лампочек нужно обратить внимание на качество контактов
Если контакты окислились или подгорели, их необходимо зачистить
В процессе замены лампочек нужно обратить внимание на качество контактов. Если контакты окислились или подгорели, их необходимо зачистить
Замена предохранителя
Если после замены ламп ближний свет фар в Ладе Калина так и не заработал, следует проверить предохранители. Они расположены в монтажном блоке под рулем.
Лампы защищаются разными предохранителями:
- Правая лампа – F12
- Левая лампа – F13
Надо сказать, что не всегда можно визуально определить перегоревший предохранитель. Поэтому, даже если внешне он не имеет дефектов, следует проверить напряжение на клеммах контрольной лампой или мультиметром.
Обратите внимание! Если после замены предохранителя освещение включилось, но через некоторое время опять пропало, необходимо измерить напряжение, которое выдает генератор. Желательно, чтобы при работающем двигателе оно не превышало 14,4 вольта
Если напряжение больше, можно попробовать заменить регулирующее реле.
Обрыв цепи
Если неисправность не удалось устранить, значит нужно найти обрыв в цепи.
Сделать это можно следующим образом:
- Если на клеммах предохранителя нет напряжения, нужно прозвонить провод, который идет от F13 к контакту №56 блока управления освещением, так как включить ближний свет фар на Калине можно именно выключателем №5.
- Если провод цел, но при этом не горят 2 фары, то необходимо заменить выключатель №56. Правда, предварительно следует проверить, подается ли напряжение на сам выключатель.
- Если на предохранители F13 и F12 подается напряжение, следует проверить – имеется ли напряжение на выходе реле. Напомним, что реле ближнего света в Ладе Калина расположено в монтажном блоке.
- Если напряжение отсутствует, следует проверить участок от F12 до контакта № 56 переключателя №4, который расположен на руле, а также участок от клеммы №56а до клеммы 1 реле К7. Также вполне возможно, что не работает переключатель №4 или само реле.
Заменить последнее не сложно, так как оно просто вставляется контактами в гнездо.
В случаях, когда на выходе реле имеется напряжение, следует проверять проводку машины от монтажного блока до блок-фар по схеме.
Обратите внимание! Если потух ближний и дальний свет на Калине в одной из блок-фар, то возможно пропал контакт на клемме массы. Чтобы его проверить, нужно разобрать блок-фару
Как мы видим, найти обрыв в цепи или неисправную деталь несложно. Для этого понадобится лишь схема ближнего света на Калине и мультиметр либо контрольная лампочка. Вот, пожалуй, и все основные причины данной неисправности на автомобиле Лада Калина.
