При какой температуре должен срабатывать вентилятор на Лада Приора

Метод диагностики вентилятора

Специалисты утверждают, что инжекторные автомобили считаются наиболее практичными. Их можно диагностировать гораздо быстрее, чем все остальные. Желательно воспользоваться компьютерной диагностикой, чтобы тщательно исследовать причину возникновения всех неисправностей. Некоторые модели при ошибках, сразу же показывают постоянно крутящийся вентилятор. Это способствует защите от перегрева.

Чтобы произвести сброс ошибок, необходимо снять клемму с аккумулятора в течение нескольких секунд. После того как произойдет очистка системы, соответственно, все нормализуется.

Замена датчика температуры двигателя или ОЖ

На современных автомобилях, и Приора здесь не исключение, под капотом можно найти два датчика температуры. Ниже рассмотрим назначение каждого из них:

1. Первый вкручен в головку блока цилиндров — выполняет роль указателя, который передает данные на стрелку в щитке приборов
2. Второй находится в корпусе термостата — имеет более важную роль, передает сигналы в ЭБУ для включения вентилятора, а также играет важную роль в формировании топливной смеси во время пуска двигателя. Затрудненный пуск в мороз или неуверенный запуск прогретого двигателя может быть по причине выхода из строя данного датчика.

В данной статье будет рассмотрен именно второй вариант, так как он играет более важную роль в электронной системе управления двигателем. Для того, чтобы произвести данный ремонт Приоры, необходимо будет воспользоваться следующим инструментом:

• Головка глубокая на 19 мм
• Удлинитель
• Трещоточная рукоятка
• Отвертка с крестообразным лезвием

Инструкция по замене датчика температуры двигателя (охлаждающей жидкости) на Приоре

Сразу стоит отметить, что Приора бывает как с 8-ми, так и с 16-клапанным двигателем, поэтому многие могут подумать, что процедура ремонта из-за этого будет отличаться. Но на самом деле — все будет на 99% одинаково. Корпус термостата находится также доступно, что на одно, что на другом моторе, поэтому добраться до него не составит труда.

Разве что, предварительно лучше снять патрубок, соединяющий воздушный фильтр и дроссельный узел.

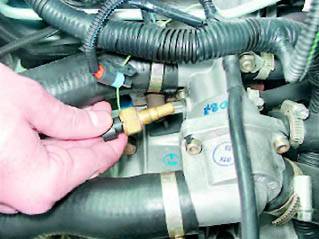

Отсоединяем фишку (разъем) от датчика температуры, как это показано на фото ниже, предварительно отжав фиксатор.

Теперь берем головку с удлинителем и воротком, и с ее помощью откручиваем датчик, что продемонстрировано на фото ниже более наглядно:

Когда он крутится уже легко, можно окончательно вывернуть рукой.

При установке нового датчик температуры на Приору, необходимо воспользоваться специальным фиксатором резьбы, который хорошо виден на верхней картинке — темно-серого цвета.

Заводская установка температуры срабатывания вентилятора

Температура включения зависит от того какой ЭБУ установлен и какие в нём настройки используются. В стоке первый вентилятор должен включаться на 97 градусах, второй на 104 градусах.

Ещё чуть-чуть и вентилятор должен включиться. Зависит от настроек в ЭБУ.

Изменить параметры включения можно при помощи бортового компьютера, например, БК ШТАТ. У нас БК нет, но мы подключали специально с другой машины, и выставили температуру срабатывания на 95 градусов . Кстати у нас в редакции одна из самых первых Приор. Тут заводская температура включения сразу двух вентиляторов на 104 градусах .

Оптимальная температура

После выключения вентилятора температура должна быть на этой отметке. Если это не так, то смотрите термостат, скорее всего он гоняет жидкость по малому кругу.

Оптимальная температура включения вентилятора охлаждения зависит от условий эксплуатации автомобиля. Если основной пробег по трассе, то заводские установки (универсальные) — будут являться оптимальными. Если вы живёте в «тёплом городе», и часто стоите в пробках, то лучше температуру включения снизить. Так спокойнее.

Двигатель внутреннего сгорания – сложный механизм, для обеспечения бесперебойной работы которого должен быть соблюден целый ряд условий. И температурный режим – не исключение. Например, если температура будет недостаточной, то это негативно отразится на качестве образования топливной смеси в цилиндрах. Если же, напротив, нагрев будет чересчур сильным, то возможно заклинивание цилиндро-поршневой группы, что в свою очередь приводит к необходимости длительного и дорогостоящего ремонта.

Таким образом, нормальная температура (рабочая) для двигателя Лады Приора составляет 85-90 градусов . При повышении температурного режима до 97-100 градусов, должен автоматически включиться вентилятор. Если этого не произошло, то проблема может заключаться как в самом вентиляторе, так и в датчике его включения. Но в первую очередь следует проверить подключение проводов.

Осмотр радиатора

Фото изнутри. Осматриваем на подтёки жидкости, сильные вмятины.

Сильно забитый радиатор охлаждения.

Если у вас есть ещё вопросы, то можете оставить их в комментарии!

Источник

Принцип охлаждения системы на «Приоре»

Как и на всяком другом автомобиле система охлаждения «Приоры» построена на циркуляции жидкости через радиатор. Температура снижается за счёт обдува. Работает два вида обдува:

Первый, понятное дело, создаётся во время движения машины на крейсерской скорости. А вот второй, это включение вентилятора в момент сильного нагревания. Он работает по следующей схеме:

• Ток поступает на обмотку вентилятора постоянно через «+».
• «Минусовой контакт идёт к реле управляемому ЭБУ.
• Блок включает реле на «массу» по сигналу своего датчика ДТОЖ.

Особенности теплообмена автомобилей с ЭСУД (электронная система управления мотором)

Рабочая температура «инжекторных» автомобилей выше чем у карбюраторных. Она равняется 102—105 градусам. Обычная вода при таком нагреве закипает. Поэтому можно использовать исключительно тосол или антифриз , имеющие точку кипения порядка 115 градусов

Этим и определяется важность электронной составляющей системы охлаждения

В каком месте установлен датчик охлаждающей жидкости для ЭБУ на «Приоре»

Блоку управления «Приоры» необходима самая точная и актуальная информация о температуре двигателя. Это и является главным критерием выбора для установки датчиков. Поэтому температурные, установлены в районе самой рубашки охлаждения мотора. Они находятся практически рядом. Только датчик панели ввёрнут в блок, а для компьютера, врезан в корпус металлического термостата, установленного на головке блока цилиндров.

На приведённом фото можно хорошо рассмотреть оба.

Проверка ДТОЖ для ЭБУ «Приоры»

Как и всякое устройство, входящее в систему управления мотором через компьютер, этот датчик температуры, в случае выхода из строя в первую очередь зажигает тревожную лампу «Чек энджер» на панели приборов

Одно немаловажное уточнение, компьютер имеет встроенную аварийную

программу. Это значит, что если ДТОЖ вышел из строя, то ЭБУ принудительно включит вентилятор радиатора в постоянный режим работы. Итак, признаки неправильной работы системы охлаждения:

• Включения лампы «Чек».
• Постоянная работа вентилятора «Приоры».
• Высокая температура двигателя на панели.

Нужно помнить, что в случае появления сигнала на панели, необходимо срочно ехать на компьютерную диагностику ЭБУ. Это позволит абсолютно точно установить причину неисправности.

То есть, по сути, не существует сторонних способов проверки этих устройств. Ведь и «+» и «минус» их, соединены с ЭБУ. Только диагностика. А это работа для хорошего диагноста.

Как проводят замену испорченного ДТОЖ для ЭБУ

Это лучше делать на остывшем моторе. Хотя специалисты автосервиса и могут, показав чудеса ловкости провести эту операцию на машине, только что заехавшей к ним, рядовому водителю делать этого не стоит.

Итак, дождаться остывания мотора до приемлемой температуры. Приготовить тряпку или ветошь. Демонтировать корпус воздушного фильтра. Это делается с помощью фигурной отвёртки. Ослабить хомут и снять воздуховод. Отключить жгут и вынуть корпус с резиновыми подушками. Снять разъём с датчика. Подстелить на кожух сцепления, под ним, ветошь. Приготовить новый. Быстро выкрутить ключом на 19 нерабочий датчик температуры и вставить новый. Хорошо затянуть. Ни в коем случае не откручивать перед процедурой крышку бачка для ОЖ. Тогда потери тосола (антифриза) будут минимальными.

Ну и далее собрать всё на место. Проверить уровень ОЖ и завести мотор. Когда сработает вентилятор, работу можно считать оконченной. Тематическое видео по замене датчика температуры для ЭБУ на «Приоре».

Распространённые неисправности

Поскольку вентилятор крутится, его нужно заставить остановиться и включаться только тогда, когда в этом будет реальная необходимость.

Есть несколько основных причин, почему могут включаться вентиляторы системы охлаждения на холодном двигателе. Связано это с:

• датчиком включения;
• жидкостью охлаждения;
• массой;
• термостатом;
• температурным датчиком;
• контактами;
• кондиционером.

Каждый из пунктов может оказаться причиной того, почему при холодном двигателе срабатывает и начинает вращаться вентилятор.

Датчик включения

Одной из наиболее распространённых причин, почему на холодном двигателе работает вентилятор, является замыкание контроллера, то есть датчика.

Довольно часто происходит так, что запуск вентилятора происходит вместе с включением зажигания. Если подобное возникает одновременно, вероятно произошло замыкание контактов на контроллере. В результате обдув работает постоянно.

Хотя поломка самая распространённая, она же наиболее безобидная и безопасная. Самым плохим последствием подобного явления считается полный разряд аккумуляторной батареи. Это произойдёт, если на время оставить зажигание включённым.

Чтобы проверить, виновато ли замыкание или нет, потребуется с помощью мультиметра проверить сопротивление, приложив щупы к выводам. Когда датчик исправен, мультиметр показывает бесконечное сопротивление, то есть отображает на дисплее соответствующее значение.

Ремонт неисправностей своими руками

О решении таких проблем, как неработоспособность предохранителей или самого датчика, мы рассказывать не будем. Здесь все и так просто — вышедшие из строя элементы извлекаются из мест установки и меняются на новые.

Отдельно нужно выделить замену вентилирующего узла — об этом читайте ниже:

1. Чтобы в процессе ремонта вам не пришлось демонтировать радиатор, делайте все аккуратно, поскольку есть вероятность повреждения других элементов.
2. Откройте капот и отключите аккумулятор. Произведите демонтаж воздушного фильтра.
3. Сделав это, вы можете демонтировать решетку радиаторного устройства.
4. Далее, необходимо будет выкрутить верхние крепления оптики — правого и левого фонарей.
5. Используя гаечный ключ на 10 (удобнее будет взять ключ-головку), вам необходимо будет произвести снятие верхней фронтальной панели.
6. После того, как эти действия будут выполнены, нужно будет отключить штекеры, которые подводятся к вентилирующему узлу. Сделав это, провода можно немного скрутить.
7. Далее, при помощи гаечного ключа нужно будет открутить четыре винта, которые фиксируют устройство, подлежащее замене. На фотографии стрелками отмечены винты, которые фиксируют узел, их необходимо будет открутить.
8. Только после того, как узел будет освобожден, его необходимо будет демонтировать и заменить на новый. После снятия на всякий случай очистите сами разъемы, чтобы в будущем вас не беспокоила проблема плохого контакта. Дальнейшая сборка системы и установка всех элементов производится в обратной последовательности.

1. Демонтируйте воздушный фильтр.

2. Открутите болты крепления, отмеченные стрелками.

Рекомендуем: Почему не включается вентилятор охлаждения ВАЗ-2110 инжектор

Видео «Как правильно произвести замену термостата на Ладе Калине?»

Если проблема неработающего датчика в автомобиле Лада Калина кроется в выходе из строя термостата, то этот узел также надо будет поменять, подробная инструкция по замене в домашних условиях представлена ниже (автор ролика — Алексей Голубков).

У моего коллеги при нагреве двигателя Приоры до писка не включается вентилятор. Комплектация базовая. Сначала я обнаружил перегоревший предохранитель F1 на вентилятор, заменил. Подключил комп, с помощью него включил реле вентилятора 1 – вентилятор на радиаторе завертелся. Также пробовал снимать фишку с датчика на терморегуляторе – вентилятор включался. Менял сам датчик, а проблема осталась.

Терморегулятор в месте установки датчика при нагреве двигателя достаточно горячий. Мерил сопротивление датчика при его нагреве – оно соответствует табличному. Ставил заглушку в посадочное отверстие датчика, а сам подключенный датчик пробовал греть зажигалкой при заведённом двигателе – вентилятор не запускался. Температуры в ЭБУ управления выставлены как и положено 90 и 105. Менял их на более низкие. Толку 0.

Один момент насторожил, ноутбук выдаёт, что прошивка ЭБУ ему не соответствует. Но перепрошивался ЭБУ в сервисном центре давно и после того проблем с перегревом двигателя не было даже в сильную жару при продолжительной езде.

Но на своей рабочей Калине 1,4 16 кл (базовая) я через комп включал реле вентилятора 2 и тоже запускался вентилятор. А вот на этой Приоре при включении реле вентилятора 2 – полная тишина.

Что это за реле такое 2? Ну и что еще может быть?

При какой температуре включается вентилятор на приоре

Лада нового поколения

Двигатель любого автомобиля, в том числе и Лады Приора, является довольно сложным агрегатом, состоящим из различных механизмов и систем. На стабильную работу движка влияет много факторов, среди которых и температурный режим.

Если тепловой режим силового агрегата будет недостаточным, это окажет влияние на качество образования топливной смеси в цилиндрах. А когда тепловой режим будет выше требуемого, это может привести к заклиниванию цилиндро-поршневой группы, серьезной поломке и длительному и дорогостоящему ремонту.

Принцип работы системы охлаждения

Основной задачей системы охлаждения является обеспечение оптимального температурного режима работы двигателя Приоры. На автомобиле установлена система с принудительной циркуляцией охлаждающей жидкости. Основным ее элементом является рубашка охлаждения, по которой циркулирует жидкость.

Чтобы сохранить целостность рубашки, следует постоянно контролировать:

• количество
• качество жидкости (например, Тосола).

Если ее количество будет слишком низким, система не сможет должным образом поддерживать тепловой режим силовой установки, и она перегреется. Сильно же разведенный водой Тосол не будет обладать соответствующей морозостойкостью, и в зимнее время возможно размерзание рубашки.

Еще одним важным элементом системы является жидкостной насос (помпа). Задачей помпы является обеспечение циркуляции Тосола по системе. Помпа Приоры имеет ременной привод от коленчатого вала. За состоянием помпы тоже нужно постоянно следить. Если в ней начнет выходить из строя подшипник, она будет подклинивать. Результатом подклинивания будет:

• невозможность поддержания оптимальной температуры;
• вероятность порыва ремня привода ГРМ.

Это, в свою очередь, приведет к повреждению газораспределительного механизма.

Пока двигатель не наберет нужную температуру, жидкость циркулирует по малому кругу, то есть она движется только по рубашке. Когда же температура будет подходить к норме, жидкость начнет перемещаться уже по большому кругу. Он, кроме рубашки охлаждения, включает в себя и радиатор с установленным на него вентилятором. Кулер включается в работу только, когда температура жидкости начинает превышать допустимую норму. Для контроля в рубашку охлаждения встроен датчик температуры, он же датчик включения вентилятора.

За то, по какому кругу двигаться Тосолу, отвечает термостат. Неправильная работа термостата или его заклинивание приведет либо к перегреву агрегата, либо к тому, что он не сможет набрать оптимальный тепловой режим.

Работает данная система на Приоре так:пока силовая установка холодная, термостат находится в положении, которое перекрывает канал, идущий к радиатору. Жидкость, благодаря помпе, циркулирует по рубашке охлаждения. По мере прогрева, термостат начинает приоткрывать канал, и жидкость уже начинает поступать и в радиатор для снижения температуры самой жидкости.

В летнее время, при простаивании в пробке, поток воздуха, проходящий через радиатор, недостаточный, и температура продолжает повышаться. Датчик включения вентилятора контролирует этот показатель, и если она начинает превышать допустимую норму, он включает принудительное охлаждение радиатора, которое дополнительно создает поток воздуха для обеспечения охлаждения Тосола.

Неисправности системы охлаждения

Схема системы охлаждения

Система конструктивно несложная, но за ней нужно постоянно следить. Для начала необходимо знать, какая рабочая температура двигателя у Лады Приора. Для данного автомобиля она составляет 90˚С. Температурный режим двигателя отображается на датчике, расположенном на приборной панели. Во время движения следует постоянно следить за его показаниями.

Если они превышают показатель в 100˚С, следует обратить внимание, включается ли вентилятор

Если вентилятор не включается

Если РТД поднялась до 100 градусов, а стрелка указателя зашла в красную часть шкалы, это свидетельствует о перегреве. Возможно, данное явление произошло из-за того, что не сработал вентилятор. Если вы обнаружили, что при перегреве вентилятор не начинает работать, и температура не падает, надо проверить исправность самого вентилятора. Нужно определить, срабатывает ли датчик его включения при превышении нормальной РТД? Сначала запустите мотор и отсоедините провода от температурного датчика, который установлен на двигателе. Когда провода отсоединены, должно заработать принудительное охлаждение. Если этого не произошло, вероятнее всего, неисправность заключается в электродвигателе прибора. Как проверить работу вентилятора, смотрите на видео.

Данную неисправность достаточно легко устранить: надо просто заменить датчик. После его замены проверьте, включается ли вентилятор. Для этого запустите двигатель. Когда РТД достигнет нормальных показателей, не выключайте мотор, пока температура не превысит норму. Как только это случится, вентилятор должен активизироваться. Если вентилятор сработал при температуре выше 97 градусов, но меньше 100 градусов, значит, система функционирует исправно.

Принцип охлаждения системы на «Приоре»

Как и на всяком другом автомобиле система охлаждения «Приоры» построена на циркуляции жидкости через радиатор. Температура снижается за счёт обдува. Работает два вида обдува:

1. Естественный.
2. Принудительный.

Первый, понятное дело, создаётся во время движения машины на крейсерской скорости. А вот второй, это включение вентилятора в момент сильного нагревания. Он работает по следующей схеме:

• Ток поступает на обмотку вентилятора постоянно через «+».
• «Минусовой контакт идёт к реле управляемому ЭБУ.
• Блок включает реле на «массу» по сигналу своего датчика ДТОЖ.

Внимание! На «Приоре» установлены два датчика температуры охлаждающей жидкости! Один информирует управляющий компьютер, а другой только двигает стрелку на панели приборов. Это абсолютно разные устройства

Особенности теплообмена автомобилей с ЭСУД (электронная система управления мотором)

Рабочая температура «инжекторных» автомобилей выше чем у карбюраторных. Она равняется 102—105 градусам. Обычная вода при таком нагреве закипает. Поэтому можно использовать исключительно тосол или антифриз, имеющие точку кипения порядка 115 градусов

Этим и определяется важность электронной составляющей системы охлаждения

В каком месте установлен датчик охлаждающей жидкости для ЭБУ на «Приоре»

Блоку управления «Приоры» необходима самая точная и актуальная информация о температуре двигателя. Это и является главным критерием выбора для установки датчиков. Поэтому температурные, установлены в районе самой рубашки охлаждения мотора. Они находятся практически рядом. Только датчик панели ввёрнут в блок, а для компьютера, врезан в корпус металлического термостата, установленного на головке блока цилиндров.

Важно! Датчик для ЭБУ имеет двухконтактный вход, в отличие от одноконтактного устройства указателя для панели приборов. На приведённом фото можно хорошо рассмотреть оба. На приведённом фото можно хорошо рассмотреть оба

На приведённом фото можно хорошо рассмотреть оба.

Проверка ДТОЖ для ЭБУ «Приоры»

Как и всякое устройство, входящее в систему управления мотором через компьютер, этот датчик температуры, в случае выхода из строя в первую очередь зажигает тревожную лампу «Чек энджер» на панели приборов

Одно немаловажное уточнение, компьютер имеет встроенную аварийную. программу. Это значит, что если ДТОЖ вышел из строя, то ЭБУ принудительно включит вентилятор радиатора в постоянный режим работы

Итак, признаки неправильной работы системы охлаждения:

Это значит, что если ДТОЖ вышел из строя, то ЭБУ принудительно включит вентилятор радиатора в постоянный режим работы. Итак, признаки неправильной работы системы охлаждения:

программу. Это значит, что если ДТОЖ вышел из строя, то ЭБУ принудительно включит вентилятор радиатора в постоянный режим работы. Итак, признаки неправильной работы системы охлаждения:

• Включения лампы «Чек».
• Постоянная работа вентилятора «Приоры».
• Высокая температура двигателя на панели.

Нужно помнить, что в случае появления сигнала на панели, необходимо срочно ехать на компьютерную диагностику ЭБУ. Это позволит абсолютно точно установить причину неисправности.

То есть, по сути, не существует сторонних способов проверки этих устройств. Ведь и «+» и «минус» их, соединены с ЭБУ. Только диагностика. А это работа для хорошего диагноста.

Как проводят замену испорченного ДТОЖ для ЭБУ

Это лучше делать на остывшем моторе. Хотя специалисты автосервиса и могут, показав чудеса ловкости провести эту операцию на машине, только что заехавшей к ним, рядовому водителю делать этого не стоит.

Итак, дождаться остывания мотора до приемлемой температуры. Приготовить тряпку или ветошь. Демонтировать корпус воздушного фильтра. Это делается с помощью фигурной отвёртки. Ослабить хомут и снять воздуховод. Отключить жгут и вынуть корпус с резиновыми подушками. Снять разъём с датчика. Подстелить на кожух сцепления, под ним, ветошь. Приготовить новый. Быстро выкрутить ключом на 19 нерабочий датчик температуры и вставить новый. Хорошо затянуть. Ни в коем случае не откручивать перед процедурой крышку бачка для ОЖ. Тогда потери тосола (антифриза) будут минимальными.

Ну и далее собрать всё на место. Проверить уровень ОЖ и завести мотор. Когда сработает вентилятор, работу можно считать оконченной. Тематическое видео по замене датчика температуры для ЭБУ на «Приоре».

• Что собой представляет наружный ШРУС автомобиля «Чери-Амулет»
• Как поменять пыльник ШРУСа на автомобиле «Дэу-Нексия»
• Как поменять пыльник ШРУСа на «Ланосе»
• Как поменять ШРУСы на «Хендай-Акцент»

Как снять и заменить датчик температуры ОЖ (включения вентилятора) на Приоре

Процесс проведения работ по замене датчика не сложный, но перед его реализацией важно знать следующее: перед его выкручиванием, следует открутить крышку расширительного бачка, и стравить давление в системе охлаждения. После этого можно приступать к проведению демонтажных работ, но важно еще учитывать, что после выкручивания изделия из установочного отверстия будет вытекать антифриз. По мануалу — антифриз рекомендуется слить из радиатора в количестве не менее 1 литра, однако практика показывает, что если вы стравите давление в системе, и при этом быстро выполните замену устройства, то вытечет небольшое количество жидкости

По мануалу — антифриз рекомендуется слить из радиатора в количестве не менее 1 литра, однако практика показывает, что если вы стравите давление в системе, и при этом быстро выполните замену устройства, то вытечет небольшое количество жидкости.

Это интересно! Важно понимать, что если вы проводите работы на прогретом двигателе, то нужно либо подождать, пока он остынет, либо слить антифриз, чтобы в процессе не получить ожоги. Процесс замены ДТОЖ на Приоре выполняется следующим образом:. Процесс замены ДТОЖ на Приоре выполняется следующим образом:

Процесс замены ДТОЖ на Приоре выполняется следующим образом:

1. Откинуть клемму «минус» от АКБ. Зачем это нужно делать? Естественно никто не собирается закорачивать контакты, да и вероятность того, что они замкнуться при соприкосновении с металлическими частями двигателя крайне низкая. Однако после извлечения датчика, антифриз может попасть на фишку, и в случае, если на ней будет напряжение (при выключенном зажигании его нет), может произойти замыкание ЭБУ. И поэтому если не отсоединяете клемму от АКБ, то после снятия фишки, отведите ее в сторону так, чтобы исключить вероятность замыкания. Однако чтобы снизить риск, лучше все-таки откинуть клемму на аккумуляторе.
2. Для облегчения проведения работ, рекомендуется снять кожух фильтра очистки воздуха.
3. После сливания жидкости в количестве от 1 литра из системы охлаждения (если вы решили идти правильным путем), необходимо отсоединить фишку питания. Для этого нужно отвести язычок, и извлечь фишку.
4. Выкрутить рожковым ключом на «19» датчик, и если из отверстия вытекает жидкость, быстро установить на место новый датчик, предварительно его подготовив.
5. При установке не забудьте о медной шайбе.
6. Затяжку датчика выполняйте с усилием в 9,3-15 Нм, используя моментный (динамометрический) ключ.

На этом процесс замены датчика вентилятора на Приоре завершен. Остается сбросить ошибки с БК, и убедиться в исправности работы двигателя, а также отсутствию признаков, которые заставили вас произвести проверку и замену ДТОЖ.
