Как подобрать и заменить вкладыши коленвала своими руками
Для бесперебойной работы двигателя автомобиля важна каждая деталь. Особое положение в системе кривошипно-шатунного механизма занимают вкладыши коленвала. Тонкие полукруглые сталеалюминевые пластинки, окружающие коренные и шатунные шейки, являются наружными обоймами подшипников скольжения, и от их состояния зависит общая работоспособность мотора.
Когда необходима замена вкладышей коленвала?
В условиях тех физических и температурных нагрузок, которые доводится переносить коленчатому валу, удержать его на оси и обеспечить работу кривошипно-шатунного механизма могут только подшипники скольжения. Коренные и шатунные шейки выполняют функцию внутренних обойм, а вкладыши, соответственно, наружных. В системе блока мотора предусмотрена сеть маслопроводов, по которым под большим давлением к вкладышам подается моторное масло. Оно создаёт тонкую масляную плёнку, которая снижает силу трения и позволяет коленвалу вращаться.
Физический износ – это первое и основное условие, из-за которого приходится менять вкладыши. Как бы ни хотелось нам избежать износа, но поверхности шеек и вкладышей постепенно стираются, зазор между ними увеличивается, коленвал получает свободный ход, давление масла резко снижается. Всё это приводит к поломкам моторов.
Другая причина вынужденного ремонта – это ситуация, когда вкладыши коленвала проворачиваются. Каждому автовладельцу доводилось слышать о подобных неисправностях, но, как и почему это происходит, знают далеко не все. Тонкая пластина вкладыша укладывается в, так называемую, постель. На наружных стенках полуколец предусмотрены специальные усики (выступы), которые после сборки упираются в торцевые части блока или крышки подшипников.
Иногда при наступлении определённых условий, усики не способны удержать вкладыш и он, прилипая к шейке коленвала, проворачивается. Если провернуло вкладыши коленвала, мотор работать не может. Типичные причины подобной поломки:
- слишком вязкая смазка, её отсутствие, попадание абразива;
- слишком малый натяг при установке крышек подшипников;
- недостаточно вязкая смазка и эксплуатация мотора в режиме перегрузок.
Подбор вкладышей коленвала
Каковы бы ни были причины, по которым автовладелец вынужден разбирать мотор и производить смену вкладышей, без шлифовки коленвала не обойтись. Новые вкладыши устанавливаются либо на новый коленвал, либо после его шлифовки. Даже если повреждена или изношена только одна шейка – шлифовку до общего размера проходят все.
На заводе при сборке мотора устанавливаются стандартные вкладыши. Для ВАЗовских моторов выпускаются вкладыши 4-х ремонтных размеров. Соответственно шлифовку коленвала можно проводить не более 4-х раз. Шаг между размерами составляет 0,25 мм. Соответственно после первой шлифовки необходимо покупать вкладыши с маркировкой «0,25», после второй – 0,5, после третьей – 0,75, после четвёртой – 1,0. Моторам, которые устанавливаются на автомобили «ГАЗ» и «Москвич» доступны ещё две расточки до 1,25 и 1,50 мм.
Как правильно затягивать ГБЦ?
Головка крепится на десяти болтах и центрируется на блоке цилиндров ВАЗ 2112 16V двумя втулками. По книге, на «двенадцатую» модель опционально мог устанавливаться более простой мотор с 8-клапанной головкой (8V). При установке и затяжке болтов головок обоих типов существуют одни и те же правила. Однако момент затяжки ГБЦ ВАЗ 2112, измеряемый в Ньютонах на метр, зависит от типа установленного на машине двигателя.
Фото ниже демонстрируют визуальную разницу между моторами.
Правила затяжки
При проведении затяжки следует обращать внимание на длину старых болтов для головки 16V — она не должна превышать 95 мм. При слишком большом удлинении деталей их следует заменить новыми
Многие специалисты по ремонту двигателей рекомендуют менять все болты, независимо от их состояния. На моторах 8V используются более длинные болты, их предельной длинной является значение 135,5 мм. Но поскольку при затяжке используется больший момент, то болты доходят практически до предела текучести. Поэтому на 8V они подлежат обязательной замене новыми деталями.
При затяжке необходимо строго соблюдать порядок обжатия болтов, поскольку эта процедура обеспечивает равномерное прилегание деталей по всей поверхности. Вторым непременным условием является соблюдение степени усилия при затяжке, поскольку излишняя сила при этом деформирует прокладку и головку и может вызвать разрушение болта или резьбы.
В видеоролике (автор Марат Ибатуллин) кратко изложен процесс затягивания ГБЦ на моторе 8V.
Необходимые инструменты
Список инструментов и материалов для установки головки на место будет небольшим:
- головка с размером 10 мм и вороток для наживления болтов;
- динамометрический ключ до 50 Н/м (для 16V) или до 100 Н/м (для 8V) и головка 10 мм для окончательной затяжки;
- ветошь для протирки поверхностей;
- новая прокладка между ГБЦ и блоком;
- новые болты, необходимые для монтажа головки.
Пошаговая инструкция
При установке головки следует придерживаться последовательности шагов:
- Очистить контактные поверхности на блоке и головке от грязи, потёков масла и охлаждающей жидкости, а также от прилипших остатков прежней прокладки или следов применения герметика.
- Осмотреть в блоке отверстия, внутри которых нарезана резьба для вворачивания болтов фиксации головки. В них не должно быть никакой жидкости и грязи, иначе болты докрутить до конца не удастся. А при чрезмерном усилии может произойти срыв резьбы в блоке или поломка болта.
- Проверить и установить на место центрирующие направляющие в блок и выставить по ним новую прокладку.
- Подготовить головку к установке, смонтировать на ней все детали и произвести предварительную смазку необходимых узлов (например, стержней клапанов).
- Установить на прокладку головку блока и вставить в отверстия 10 болтов крепления и затянуть их в несколько приемов.
- Затянуть все болты по схеме (см. в фотогалерее). Стандартный момент затяжки ГБЦ ВАЗ 2112 по регламенту составляет 20 Н/м.
- Протянуть болты в той же последовательности доворотом на 90 град.
- Повторить протяжку по аналогии с предыдущим шагом.
При размещении головки блока на более простой двигатель последовательность несколько иная:
- Осмотр и очистка поверхностей и отверстий проводятся по аналогии с 16-клапанной головкой.
- Первым этапом болты затягиваются начиная от центра головки в соответствии со схемой (см. в фотогалерее) с моментом 20 Н/м.
- По этой же схеме производится первая затяжка болтов с моментом в диапазоне 70-85 Н/м.
- Доворот болтов на 90 градусов в той же последовательности.
- Повторный доворот еще на 90 градусов.
Момент затяжки коренных и шатунных вкладышей двигателя
Проверка зазора в коренных подшипниках
При проверке зазора ни в коем случае не поворачивайте коленчатый вал.
— Удалите остатки масла с коренных шеек и опор блока цилиндров.
— Установите коленчатый вал и упорные полукольца коленчатого вала на 3-й опоре (канавками к щекам коленчатого вала).
— Отрежьте несколько кусочков калиброванной пластиковой проволоки от мотка (см. 1, рис.9).
— Положите проволоку по оси коренных шеек коленчатого вала (вне зоны отверстий для смазки опор).
— Установите на штатные места крышки коренных подшипников коленчатого вала (см. рис. 10).
— Штатно затяните болты крышек коренных подшипников коленчатого вала в указанном порядке. При этом пластиковая проволока будет раздавлена — она займет весь зазор между вкладышем и шейкой коленчатого вала.
— Снимите крышки коренных подшипников и выньте коленчатый вал из постели.
— По ширине сплющенной калиброванной проволоки, с помощью штатного шаблона, определите зазор между вкладышами и коренными шейками (2) (см. Рис. 10).
— Проверьте величину зазора, которая должна составлять 0,027—0,054 мм.
— Очистите коленчатый вал, и вкладыши коренных подшипников от остатков калиброванной проволоки.
Проверка осевого зазора коленчатого вала
— Смажьте моторным маслом вкладыши Коренных подшипников коленчатого вала. Смазывается только поверхность, направленная к шейке вала.
— установите коленчатый вал.
— Проверьте наличие упорных полуколец на 3-й опоре (канавки полуколец должны быть направлены к щекам коленчатого вала).
Посадочные поверхности опоры блока цилиндров и крышки коренного подшипника № 1 должны быть чистыми, сухими, без следов масла.
Избыток герметика будет выдавлен при затяжке деталей.
Попадание капель застывшего герметика в масло или охлаждающую жидкость может закупорить некоторые узлы и агрегаты (двигатель, радиатор и т.д.).
— Нанесите состав RHODORSEAL 5661 полосками шириной 1 мм (см. по стрелке, рис. 11).
— Установите крышки коренных подшипников коленчатого вала, установив крышку №1 со стороны маховика (см. рис. 10).
— Затяните болты крышек коренных подшипников коленчатого вала в указанном порядке.
— Проверьте осевое перемещение коленчатого вала, которое должно составлять:
— новые полукольца, мм. 0,045—0,252;
— старые полукольца, мм. 0,045—0,852.
— Проверьте легкость вращения коленчатого вала.
Установка вкладышей шатунных подшипников
Двигатель оснащен гладкими вкладышами без направляющих усиков (см. 4, рис. 12).
Вкладыши устанавливаются с помощью приспособления Mot. 1492.
-Выберите оправку (1) в соответствии с моделью двигателя (модель двигателя см. метки (2)).
— Установите оправку в паз корпуса (3).
— Установите шатун на приспособление Mot. 1492.
— Наденьте верхнюю головку шатуна к опорному штифту и прижмите шатун по стрелке (а).
— Установите вкладыш на оправку.
— Подайте оправку с вкладышем в нижнюю головку шатуна (b).
— Извлеките оправку из головки шатуна и повторите операции с остальными шатунами.
— Установите крышку шатуна на штифты корпуса.
— Установите шатунный вкладыш на оправку (с).
— Подайте оправку с вкладышем в крышку шатуна (d).
— Извлеките оправку из крышки шатуна и аналогично соберите остальные крышки шатунов.
Сборка шатунов с поршнями и установка колец, рассмотрена в статье — «Сборка ШПГ»

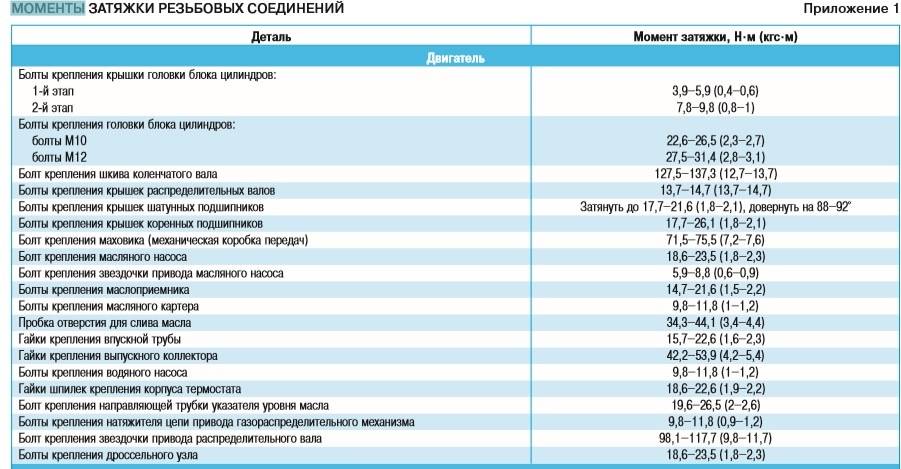

Моменты затяжки крепежных соединений
Узел
Момент
затяжки, Нм
Болты крепления крышек коренных подшипников коленвала
Что такое подшипники скольжения
Для лучшего понимания того, почему вкладыши в двигателе нужно затягивать с определенным моментом, давайте взглянем на функции и назначение указанных элементов. Начнем с того, что указанные подшипники скольжения взаимодействуют с одной из самых важных деталей любого ДВС — коленчатым валом. Если коротко, возвратно-поступательное движение поршня в цилиндре преобразуется во вращательное движение именно благодаря шатунам и коленвалу. В результате появляется крутящий момент, который в итоге передается на колеса автомашины.
Коленчатый вал вращается постоянно, имеет сложную форму, испытывает значительные нагрузки и является дорогостоящей деталью. Для максимального увеличения срока службы элемента в конструкции КШМ применяются шатунные и коренные вкладыши. С учетом того, что коленвал вращается, а также ряда других особенностей, для данной детали создаются такие условия, которые минимизируют износ.
Другими словами, инженеры отказались от решения установить обычные шариковые подшипники или подшипники роликового типа в данном случае, заменив их на коренные и шатунные подшипники скольжения. Коренные подшипники используются для коренных шеек коленчатого вала. Вкладыши шатунов устанавливаются в месте сопряжения шатуна с шейкой коленвала. Зачастую коренные и шатунные подшипники скольжения выполнены по одинаковому принципу и отличаются только внутренним диаметром.
Для изготовления вкладышей используются более мягкие материалы по сравнению с теми, из которых изготовлен сам коленвал. Также вкладыши дополнительно покрывают антифрикционным слоем. В место, где вкладыш сопряжен с шейкой коленвала, под давлением подается смазочный материал (моторное масло). Указанное давление обеспечивает маслонасос системы смазки двигателя
При этом особенно важно, чтобы между шейкой коленвала и подшипником скольжения был необходимый зазор. От величины зазора будет зависеть качество смазывания трущейся пары, а также показатель давления моторного масла в смазочной системе двигателя
Если зазор будет увеличен, тогда происходит снижение давления смазки
В результате происходит быстрый износ шеек коленвала, а также страдают другие нагруженные узлы в устройстве ДВС. Параллельно с этим в двигателе появляется стук
Если зазор будет увеличен, тогда происходит снижение давления смазки. В результате происходит быстрый износ шеек коленвала, а также страдают другие нагруженные узлы в устройстве ДВС. Параллельно с этим в двигателе появляется стук.
Добавим, что низкий показатель давления масла (в случае отсутствия других причин) является признаком того, что нужно шлифовать коленвал, а сами вкладыши двигателя необходимо менять с учетом ремонтного размера. Для ремонтных вкладышей предусмотрено увеличение толщины на величину 0.25 мм. Как правило, ремонтных размеров 4. Это значит, что диаметр ремонтного вкладыша в последнем размере будет на 1 мм. меньше по сравнению со стандартным.
Сами подшипники скольжения состоят из двух половин, в которых выполнены специальные замки для правильной установки. Главной задачей является то, чтобы между шейкой вала и вкладышем образовался зазор, который рекомендуется изготовителем двигателя.
Как правило, для замеров шейки используется микрометр, внутренний диаметр шатунных вкладышей промеряется нутромером после сборки на шатуне. Также для замеров можно использовать контрольные полосы бумаги, используется медная фольга или контрольная пластиковая проволока. Зазор на минимальной отметке для трущихся пар должен быть 0. 025 мм. Увеличение зазора до показателя 0.08 мм является поводом к тому, чтобы расточить коленвал до следующего ремонтного размера
Отметим, что в некоторых случаях вкладыши просто меняются на новые без расточки шеек коленвала. Другими словами, удается обойтись только заменой вкладышей и получить нужный зазор без шлифовки
Обратите внимание, опытные специалисты не рекомендуют такой вид ремонта. Дело в том, что ресурс деталей в месте сопряжения сильно сокращается даже при учете того, что зазор в трущейся паре соответствует норме
Причиной считаются микродефекты, которые все равно остаются на поверхности шейки вала в случае отказа от шлифовки
Причиной считаются микродефекты, которые все равно остаются на поверхности шейки вала в случае отказа от шлифовки.
Распространенные ошибки при затяжке головки
Отметим, что допущенные ошибки во время установки головки блока цилиндров могут привести к повреждениям самой головки и блока цилиндров. Также после начала эксплуатации ДВС возможно появление серьезных неисправностей, которые способны быстро вывести двигатель из строя. В ряде случаев силовой агрегат может пострадать так сильно, что потребует капитального ремонта или замены такого мотора на контрактный двигатель. В списке различных ошибок, которые приводят к нежелательным последствиям, стоит отдельно выделить: перетяжку болтов, попадание моторного масла в отверстия для установки болтов крепления, работу с неподходящими или изношенными насадками на динамометрический ключ, нарушение порядка затяжки болтов, использование болтов, которые не подходят по размеру.
Достаточно часто отверстие под болт крепления в блоке цилиндров оказывается забитым грязью, ржавчиной и т.п. Попытки очистить отверстие не всегда дают положительный результат. В результате закрутить болты с должным усилием может быть очень трудно. По этой причине резьбу болтов смазывают маслом. При этом запрещается заливать масло в само отверстие для улучшения смазки. Такие действия могут привести к тому, что колодец с резьбой попросту разрушится после закручивания болта. В такой ситуации блок цилиндров нужно будет ремонтировать или даже менять.
Также к возникновению проблем может привести и попытка затянуть ГБЦ без использования динамометрического ключа. В таком случае момент затяжки зачастую оказывается превышен. Последствия могут быть самыми разными, но зачастую болты крепления головки ломаются, после чего возникает необходимость повторной разборки двигателя для удаления обломков и ремонта блока цилиндров.
Болты для затяжки ГБЦ обычно имеют головку под шестигранную насадку, реже выполняются в виде квадрата. Если насадка окажется изношенной, тогда во время затяжки существует риск ее проворачивания. В результате «слизываются» грани головки болта. В подобной ситуации поврежденный крепежный элемент трудно закрутить или открутить для замены. Что касается подбора болтов, необходимо дополнительно учитывать некоторые особенности. Во многих руководствах по ремонту можно встретить информацию о том, что болты допускается использовать повторно. Как показывает практика, оптимально менять крепежные элементы на новые после каждого снятия ГБЦ.
Дело в том, что после затяжки болт становится немного длиннее, то есть вытягивается
По этой причине следует обращать внимание на максимально допустимую длину болта, которая должна быть прописана в руководстве по эксплуатации. Если новых болтов нет, тогда перед установкой необходимо промерить имеющиеся крепежные элементы. В том случае, когда болт оказывается немного длиннее по сравнению с максимально допустимым показателем, тогда происходит его упор в дно отверстия в блоке цилиндров
Результатом становится или поломка болта, или раскол самого блока цилиндров
В том случае, когда болт оказывается немного длиннее по сравнению с максимально допустимым показателем, тогда происходит его упор в дно отверстия в блоке цилиндров. Результатом становится или поломка болта, или раскол самого блока цилиндров.
Нарушение рекомендуемого в руководстве по ремонту конкретного двигателя порядка затяжки крепежных болтов вызывает излишнее перенапряжение в корпусе головки блока цилиндров. Алюминиевые сплавы, которые являются материалом изготовления ГБЦ, не приспособлены к таким нагрузкам. Итогом становится появление трещин в корпусе головки. Через трещины небольшого размера возникает утечка газов, то есть нарушается герметичность камеры сгорания. Двигатель в этом случае теряет мощность, наблюдается повышенный расход топлива. Если трещины затрагивают каналы системы смазки или охлаждения, тогда в камеру сгорания может попадать масло или антифриз, а также возможны наружные утечки.
Напоследок добавим, что не исключено и попадание рабочих жидкостей из одной системы в другую (например, тосол попадает в масляные каналы). Неисправности такого рода являются достаточно серьезными, так как нарушения нормальной работы системы смазки или охлаждения приводят к перегреву ДВС, ускоренному износу трущихся деталей, заклиниванию мотора и т.д.
Алюминий, медь, свинец: за и против
Преимущество алюминиевых вкладышей еще и в том, что они достаточно недороги и устойчивы к износу. Кроме того, алюминий в процессе работы почти не стирается и следовательно, его частицы не загрязняют масло.
Слабым местом алюминиевых вкладышей является их слишком мягкая поверхность, которая неустойчива к царапинам. Поэтому если масло загрязнено, то инородные частицы оставят борозды на металле вкладыша. Детали из меди и свинца более устойчивы к царапинам, посторонние частицы просто вязнут на них, не причиняя особого вреда.
Производители научились нивелировать этот недостаток, шлифуя поверхность вкладышей, а не раскатывая ее. При этом на поверхности детали остаются микроскопические бороздки, не влияющие на характеристики, но увеличивающие способность к поглощению загрязнения. Инородные включения оседают в них, в то же время такая поверхность лучше удерживает масляную пленку.
Еще один плюс алюминия – он выдерживает более высокие температуры плавления, чем медь или свинец. Поэтому двигатель с алюминиевым вкладышем более устойчив при перегреве, возникающем при детонации или перегрузках.
Поэтому можно с уверенностью утверждать, что вкладыши из алюминия подойдут к любому типу двигателя, конечно, при соблюдении периода замены масла. В то же время детали из сплавов свинца и меди не настолько прихотливы к очистке масла или к неровностям шеек вала.
Все же производители спорткаров по-прежнему предпочитают оснащать двигатели медно-свинцовыми элементами, поскольку они лучше алюминиевых выдерживают перегрузки.
Обычно вкладыши из меди и свинца выполняются из трех слоев. В основе лежит сталь, на которую наносят баббит слоем от 0,0125 до 0,015 миллиметров. С декоративной целью элемент могут покрыть напылением олова. Такой слой характеризуется способностью аккумулировать твердые включения и обеспечивать износоустойчивость и прочность. Деталь может спокойно выдержать давление до 25 тыс. кПа на см. кв., в то время как алюминий выдерживает только 13 тыс. кПа.
Несмотря на хорошие показатели алюминиевых и медно-свинцовых сплавов, автопроизводители продолжают эксперименты и разработки в этой области. Например, недавно выпустили вкладыш из чистой меди, с нанесением олова и никеля. Верхний слой в нем – все тот же баббит. При одинаковых характеристиках в плане прочности, такие элементы намного экологичнее, долговечнее, но цена их стала заметно выше.
Поскольку наиболее распространенной причиной поломки вкладыша называют детонацию, то подобные детали с высоким запасом прочности могут противостоять нагрузкам. Но все же не всем по карману цена таких элементов.
Еще один вариант вкладыша – сочетание алюминия с покрытием тефлоном, который придает алюминиевой поверхности дополнительную устойчивость от царапин.
Как и с каким усилием производится затяжка коренных и шатунных вкладышей?
Произвести затяжку коренных и шатунных вкладышей с требуемым усилием можно специальным динамометрическим ключом. Ключ может быть как с трещоткой, так и со стрелочкой. На обоих ключах имеются нанесенные на него размеры, требующиеся для затягивания гаек и болтов с любым усилием. Для настройки от вас потребуется выставить необходимое значение на ключе, и после этого можно сразу приступать к затяжке.
При этом помните, что для усилия менее 5 кг нет необходимости одевать на ключ трубу, чтобы создать дополнительной рычаг. Это можно сделать одной рукой, чтобы избежать срыва резьбы болта.
Момент затяжки коренных и шатунных вкладышей
Перед установкой вкладышей первым делом необходимо удалить с них смазку консервант и нанести небольшой слой масла. Далее устанавливаем коренные подшипники в постели коренных шеек, не забывая при этом, что средний вкладыш отличается от других.
Следующим действием будет постановка крышек постелей и их затягивание. Причем момент затяжки должен применяться согласно нормам, которые иногда указаны в правилах эксплуатации транспортного средства. Но чаще всего бывают случаи, когда в техническом руководстве для автомобиля не указан момент затяжки коренных и шатунных вкладышей. В таких случаях рекомендуется поискать данную информацию в специальной литературе по ремонту конкретного двигателя. Например, для автомобилей «Лада Приора» момент затяжки крышки постелей составляет от 64 Н*м (6,97 кгс*м), до 81 Н*м (8,61 кгс*м).
Далее приступаем к установке шатунных вкладышей
При этом следует обратить внимание на правильность установок крышек, каждая из них промаркирована, поэтому не перепутайте их местами. Момент затяжки у них гораздо меньше чем у коренных
К примеру, если взять туже модель «Лада Приора», момент затяжки вкладышей шатунов будет начинаться примерно с 43 Н*м (4,42 кгс*м), до 53 Н*м (5,46 кгс*м)
К примеру, если взять туже модель «Лада Приора», момент затяжки вкладышей шатунов будет начинаться примерно с 43 Н*м (4,42 кгс*м), до 53 Н*м (5,46 кгс*м).
Следует обратить внимание на то, что указанные для примера данные предполагают применение для ремонта новых вкладышей, а не б/у деталей. В противном случае при использовании прежних вкладышей момент затяжки следует выбирать, отталкиваясь от верхнего предела рекомендуемого момента из документации для данного двигателя
Делается это по причине возможного наличия некоторой выработки на старых деталях
Иногда игнорирование этого факта может привести к существенным отклонениям от рекомендуемой нормы
Делается это по причине возможного наличия некоторой выработки на старых деталях. Иногда игнорирование этого факта может привести к существенным отклонениям от рекомендуемой нормы.
Когда первый раз все болты будут затянуты, желательно произвести прокрутку вала. Для этого на коленвале сбоку есть место под гаечный ключ, спокойно его прокручиваем по часовой стрелке. Если лопнуло кольцо или имеется какая-либо другая неисправность, то это сразу будет видно. Далее убедившись, что никаких проблем нет, проверяем еще раз все болты ключом на момент затяжки.
Следует помнить тот факт, что от того насколько правильно будет выполнен этот процесс зависит плотность прилегания подшипников скольжения к коленчатому валу и соответственно эффективность работы самого двигателя. Поскольку если не до конца затянуть болт, то будет избыток масла, нарушится весь цикл смазки, может также привести к разбиванию вкладыша. Если перетянем, то вкладыш станет перегреваться, смазки будет уже не хватать. В конечном итоге вкладыш может и вовсе расплавить и провернуть, что приведет к капитальному ремонту двигателя.
Установка поршневых колец
Теперь необходимо установить поршневые кольца на поршень. Как правило, на один поршень устанавливается три кольца. Верхнее и среднее компрессионные и нижнее масло съёмные кольца. На кольцах имеется гравировка, надпись она должна быть обращена вверх,
если её нет, то можно ориентироваться по фаске, которая расположена либо по внутреннему, либо по наружному диаметру поршневых колец. Эта фаска выполняет роль ребра жесткости, которая создаёт сопротивление нагрузкам, возникающим, при расширений газов в камере сгорания. Если фаска имеется по внутреннему диаметру, то кольцо ставится фаской вверх, если по наружному диаметру то фаской вниз. На масло съёмных кольцах также имеется гравировка, которая должна смотреть вверх, если её нет, то не имеет значение направления кольца.
Кольца на поршнях должны быть размещены таким образом, что бы разъёмы колец не находились друг под другом, и не попадали на углубление под палец. Так как, например, разъём среднего кольца находится на одной стороне поршня, то разъёмы верхнего и нижнего колец должны находиться с другой стороны поршня, и должны быть разнесены друг от друга, но не попадать на углубление под поршневой палец
Предварительные работы
В случае если становится ясно, что без ремонта силового устройства не обойтись, нужно выявить степень износа всех элементов и определить необходимые размеры вкладышей коленвала. Большинство автолюбителей решают задачу подбора габаритов путем визуального осмотра, для большей точности можно воспользоваться микрометром
Также стоит обратить внимание на возможность проведения расточки. При обнаружении прокручивания элементов, их необходимо сразу же заменить на новые
До начала ремонта это можно определить по работе двигателя, в частности он может часто глохнуть, или по специфическим звукам коленчатого вала. При заклинивании шеек дальнейшее движение становится невозможным.
Независимо от имеющейся ситуации, все детали механизмов должны быть тщательно осмотрены. На шейках могут присутствовать повреждения волнообразного вида, которые легко ощутить руками, в этом случае необходимо провести расточку и поставить ремонтные детали, размеры которых соответствуют установочному месту. Из-за большого количества повреждений может потребоваться более интенсивная расточка, и как следствие, потребуются детали размером, совершенно отличающимся от прежних. Поэтому шатунный вкладыш коленвала приобретается после осуществления всех процедур, так можно избежать необходимости возврата элемента в магазин.
Момент затяжки свечей зажигания
Для ремонта и монтажа свечей применяется специальный инструмент, который называется динамометрический ключ и об этом не следует забывать. Нужно также понимать, что разнятся не только диаметры резьб в самом корпусе двигателя, но и момент затяжки у каждого производителя авто свой
Поэтому специалисты говорят о важности понимания «крутящегося момента» устанавливаемой свечи. Все зависит не только от самой структуры резьбы, но и от силы с которой производиться монтаж
В том случае, если требуется монтировать свечу, а специализированного инструмента под рукой нет, то допускается монтаж с использованием подручного инструмента. Для того, чтобы понять с какой силой следует затягивать свечу, требуется для начала с нею ознакомиться. Чаще всего производители оставляют информацию такого характера на упаковке или же в руководстве к изделию. Помимо детальной схемы, а также правильной последовательности установки в таких инструкциях чаще всего прописывают информацию и о резьбе данной свечи. Перед тем как приступить к монтажу свечей следует соблюсти ряд необходимых условий. Первое правило, которое необходимо соблюсти — это производить монтаж только при холодном двигателе. Также следует произвести тщательную зачистку резьбы от продуктов нагара.
Изначально свечу следует вкрутить руками, однако не стоит проявлять излишний фанатизм в этом деле и вкручивать до упора. После того как вы произвели фиксацию свечи, следует подкрутить ее при помощи свечного ключа на несколько оборотов. Количество оборотов в данном случае зависит от типа используемой прокладки, а также от размера резьбы. Например, для стандартного вида свечи с резьбой М14 достаточно будет 180 градусов, то есть 20 Нм. Информацию о размере резьбы можно найти на упаковке либо же на самом корпусе свечи (иногда гравировку делают на изоляторе).
Не следует вкручивать деталь до упора, так как в этом случае вы можете повредить и без того хрупкую резьбу не только на самой свече, но также высока вероятность повреждения паза в двигателе, что чревато более серьезными последствиями. Для того чтобы произвести монтаж свечи не надо много опыта или знания технической литературы
Самое главное в этом деле это соблюдать осторожность, а также не лишним будет ознакомиться с информацией, которую предоставляют производители
Момент затяжки коренных и шатунных вкладышей
Ремонт двигателя считается в автомобиле самым сложным, ведь ни одна другая его деталь не содержит такое огромное количество элементов, взаимосвязанных между собой. С одной стороны, это очень удобно, ведь в случае поломки одного из них нет необходимости менять весь узел целиком, достаточно просто заменить вышедшую из строя деталь, с другой – чем больше составных элементов, тем сложнее устройство и тем сложнее разобраться в нем тому, кто не очень опытен в авторемонтных делах. Однако при большом желании можно все, особенно если ваше рвение подкреплено теоретическими знаниями, например, в вопросе определения момента затяжки коренных и шатунных вкладышей. Если же пока это словосочетание для вас – набор непонятных слов, прежде, чем лезть в двигатель, обязательно прочтите эту статью.
Подшипники скольжения, их виды и роль в работе ДВС.
Коренные и шатунные вкладыши – это две разновидности подшипников скольжения. Производятся они по одной технологии и отличаются друг от друга лишь внутренним диаметром (у вкладышей шатунов этот диаметр меньше).
Главная задача вкладышей – преобразование поступательных движений (вверх-вниз) во вращательные и обеспечение бесперебойной работы коленчатого вала, чтобы тот не износился раньше срока. Именно для этих целей вкладыши устанавливаются под строго определенным зазором, в котором поддерживается строго заданное давление масла.
Если зазор этот увеличивается, давление моторного масла в нем становится меньше, а значит, шейки газораспределительного механизма, коленчатого вала и пр. важных узлов изнашиваются намного быстрее. Стоит ли говорить, что слишком сильное давление (уменьшенный зазор) также не несет в себе ничего положительного, так как создает дополнительные препятствия в работе коленчатого вала, он может начать подклинивать
Вот почему так важно контролировать данный зазор, что невозможно без использования в ремонтных работах динамометрического ключа, знания необходимых параметров, которые прописываются производителем в технической литературе по ремонту двигателя, а также соблюдения момента затяжки коренных и шатунных вкладышей. К слову, усилие (момент) затяжки болтов крышек шатунных и коренных вкладышей различен
Обращаем ваше внимание, что приводимые нормативы актуальны только при применении новых комплектов деталей, так как сборка/разборка бывшего в работе узла за счет его выработки не может гарантировать соблюдении необходимых зазоров. Как вариант, в данной ситуации при затяжке болтов можно ориентироваться на верхнюю границу рекомендуемого момента, либо можно использовать специальные ремонтные вкладышами с четырьмя разными размерами, отличающимися друг от друга на 0,25 мм, при условии шлифовки коленвала до тех пор, пока минимальный зазор между трущимися элементами не станет составлять 0,025/0,05/0,075/0,1/0,125 (в зависимости от имеющегося зазора и используемого ремонтного изделия). Примеры конкретных моментов затяжки болтов крышек шатунных и коренных вкладышей для некоторых автомобилей семейства ВАЗ
Примеры конкретных моментов затяжки болтов крышек шатунных и коренных вкладышей для некоторых автомобилей семейства ВАЗ.
| Модель автомобиля | Момент затяжки крышки постелей, Н*м (кгс.м.) | Момент затяжки вкладышей шатунов, Н*м (кгс.м.) |
| ВАЗ 2108 | 69,0–84,0 (6,9–8,4) | 44,0–54,0 (4,4–5,4) |
| ВАЗ 2106 | 68,31–84,38 (6,97–8,61) | 43,32–53,51 (4,42–5,4) |
| Lada Priora | 68,31-84,38 (6,97-8,61) | 43,3-53,5 (4,42-5,46) |
Вывод
Коленчатый вал считается важной и весьма дорогостоящей деталью автомобиля, которая работает под невероятно большими нагрузками. Потому важно сделать всё для того, чтобы продлить период его эксплуатации
Своевременной мерой станет расточка вала и правильная замена вкладышей. Всё это поможет сделать элементы механизма более гладкими и прочными, дабы они были практически сразу готовы к работе.
Вкладыши можно приобретать как отдельно, так и в комплекте. Важным моментом здесь будет то, что для каждого автомобиля имеются стандартные вкладыши, которые помогают в дальнейшем подбирать похожие по своим характеристикам элементы. Удачной эксплуатации коленвала и автомобиля в целом!
