Масло в интеркулере дизельного двигателя: причины

Сложные задачи

Засорение сливного маслопровода. Например, чтобы закрепить маслопровод в процессе ремонта дизельного двигателя, вы применяли обычные герметики. Это может привести к тому, что в результате нагревания они попадут в трубку, и она забьется. Исправить ситуацию поможет аккуратная чистка маслопровода.
Проблема вентилирования картера. Она может возникнуть в результате деформации уплотнительных колец поршней и цилиндров. При этом выхлопы оказываются внутри картера и через сливную трубку кидают масло в интеркулер. Решается эта ситуация серьезным ремонтом дизельного двигателя с установкой новых колец, поршней и уплотнителей.

Выявить первичный источник проблемы появления масла в интеркулере и устранить неисправность – это только часть решения задачи. Вам обязательно нужно будет осуществить глубокую чистку самого интеркулера. Необходимо, чтобы масло не смешивалось с воздухом, который движется по радиатору и не вредило качеству топлива.

Для очистки детали можно обратиться в сервисный центр, но это довольно затратная процедура.

Алгоритм самостоятельной очистки интеркулера следующий:

Снять деталь.
Очистить от загрязнений внутри.
Очистить от масла.
Высушить.
Вернуть в исходное положение.

Весь цикл может занять у вас от двух до трех часов.

Устройство воздушного типа демонтируется просто: нужно извлечь болты, с помощью которых оно закреплено, и разжать хомуты. После этого можно снимать интеркулер. Снятие жидкостных деталей требует больше трудозатрат и нуждается в дополнительных инструментах.

Средство для очистки устройства лучше выбирать согласно инструкции по эксплуатации автомобиля

Такие препараты, как бензин, керосин и уайт-спирит для чистки интеркулера следует применять с осторожностью и только, проконсультировавшись с профессионалами

Дело в том, эти средства могут испортить деталь, поэтому используя их для промывки, вы действуете на свой страх и риск. Однако на профильных форумах есть много информации, подтверждающей применение этих препаратов с положительным результатом и без вреда для охладителя.

Интеркулер с сильными загрязнениями следует очищать в четыре этапа:

Сначала удаляем наросты и камни механическим путем, распрямляем деформированные участки.
С помощью автомобильной химии чистим от загрязнений. Используем, например, универсальное средство Profoam 2000. Оно хорошо справляется с жиром и прилипшей грязью. Его достаточно распылить на участке, требующем обработки, и смыть через 30 секунд. Работать с Profoam 2000 следует в перчатках.
Промываем охладитель от масла средствами для очистки карбюратора, двигателя или радиатора в соответствии с инструкцией для выбранного препарата.
Смываем остатки химических очистителей водой.

Для полной очистки детали может потребоваться от пяти до шести промывок.

Если обнаруживается, что на сотах охладителя присутствует большое количество масла, которое не отмывается с помощью универсальной автомобильной химии, то может понадобиться добавить еще один промежуточный этап очистки. Необходимо залить соты детали керосином, бензином или уайт-спиритом и оставить так на время, пока масло не размокнет.

Сигналом к завершению цикла промывки служит чистая вода, выходящая из охладителя. Также в чистом интеркулере сквозь пластины должен хорошо проходить свет (не меньше, чем на 80%).

На последнем этапе можно применить продувание детали теплым воздухом под малым давлением. Следите за тем, чтобы высокая температура и повышенный напор не испортили устройство.

Интеркулер дизельного двигателя нуждается в регулярной профилактической чистке, даже если масла в нем нет. В процессе использования в нем скапливается пыль и различные отложения, которые нарушают теплообмен и снижают эффективность охлаждения воздуха, что влечет за собой потерю мощности двигателя.

Промывание желудка

После того как причины заливания интеркулера маслом будут устранены, приступают к промывке воздушного радиатора. В отличие от радиатора охлаждения, интеркулер для промывки от масла необходимо снять, поскольку он обычно не имеет сливного отверстия. Иногда на форумах спрашивают: сливать ли масло из системы смазки двигателя?

А зачем? Если это воздушник, то он никак не пересекается с масляными магистралями. В жидкостном охладителе сливают охлаждающую жидкость. Вот аккумуляторную батарею с целью безопасности необходимо отключить.

Значительные внешние загрязнения удаляют жесткой щеткой, предварительно замочив поверхность устройства

Механические повреждения следует осторожно выправить с помощью плоской отвертки и плоскогубцев. Для внешней очистки можно использовать универсальный автомобильный очиститель Profoam 2000

Аэрозольное средство распыляют на поверхность и во все внутренние щели охлаждающих пластин. По истечении времени, указанного на упаковке (0,5 — 1 мин), растворенную грязь смывают водой. Неплохо использовать моечное устройство Karcher. При этом не следует устанавливать излишне высокое давление, чтобы не повредить ажурные соты охладителя.

Внутренность прибора промывают любыми растворами, растворяющими масло. Один из них — Profoam 1000, продающийся в пластиковых канистрах. Емкости 4 литра будет достаточно, если останется, можно использовать в другой раз.

Способ промывки: заткнуть одну горловину тряпкой, медленно (чтобы не допускать образование воздушных пробок) залить внутрь некоторый объем растворителя. Подождать до одной минуты (не более, потому что средство довольно агрессивно), после чего заткнуть второе отверстие и прополоскать внутренности. Слить образовавшуюся жижу. Операцию повторить 3 — 4 раза. В заключение тщательно промыть полости водой тем же Кэрхером и высушить устройство.

Опасность: предложенный раствор ядовит, с ним необходимо работать в резиновых перчатках и защитных очках.

Еще одно средство, используемое автолюбителями — смесь керосина, бензина и ацетона в равных долях. Залитую смесь выдерживают около суток, после чего прополаскивают радиатор и выливают содержимое. Затем 2 — 3 раза промывают бензином и в заключение прополаскивают горячей водой.

Основные причины попадания масла в интеркулер

Как показывает автомобильная практика, если имеется масло в интеркулере дизельного двигателя, причины его появления весьма типичные. Они касаются:

разного рода неисправностей масляного или воздушного фильтра;
перегрева двигателя;
течи в турбине (виной чему часто являются поврежденные сальники);
повреждений в вентиляционной системе, обслуживающей картерные газы, и т.д.

Неисправности системы вентиляции картерных газов

Ещё одной распространенной причиной проникновения масла в интеркулер специалисты называют поломки в системе вентиляции картерных газов. Такая система должна уменьшать выброс в атмосферу опасных веществ из картера. Если нормальная вентиляция газов не обеспечивается (например, по причине поломки клапана), моторное масло ухудшает свои рабочие параметры, разрушает металлическую часть мотора и т. п. Итогом станет фиксация нежелательных экологических и иных проблем, включая просачивание масла в интеркулер.

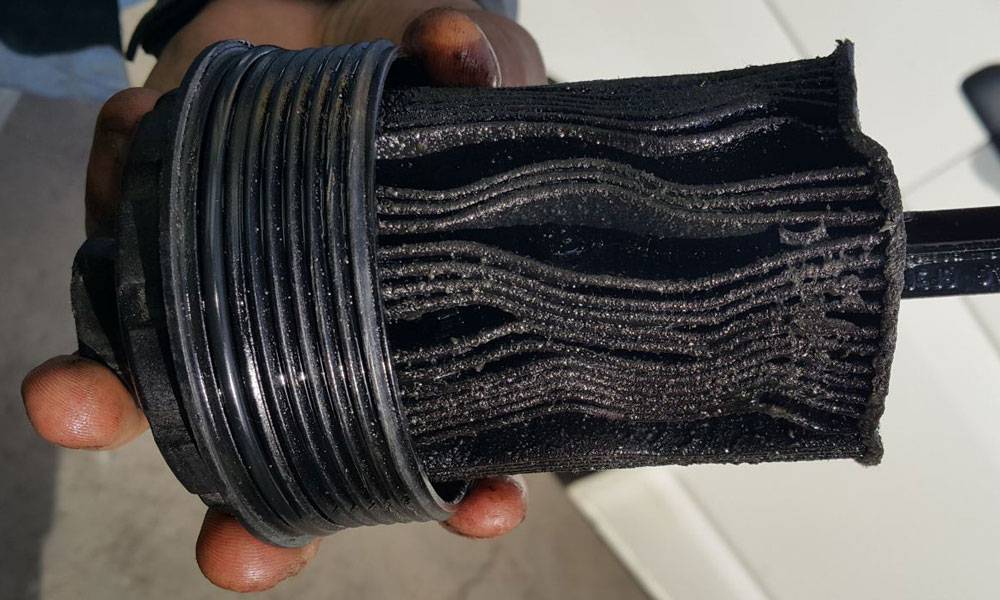

Забит масляный фильтр

Ещё одна типичная причина нежелательного наличия масла в интеркулере автомобиля – масляный фильтр забит и не выполняет в полном объеме возложенные на него функции. Тогда непременно возникает зона разреженности, за счёт чего всасываемое масло и попадает в интеркулер. Если это случилось, без основательной очистки фильтра не обойтись.

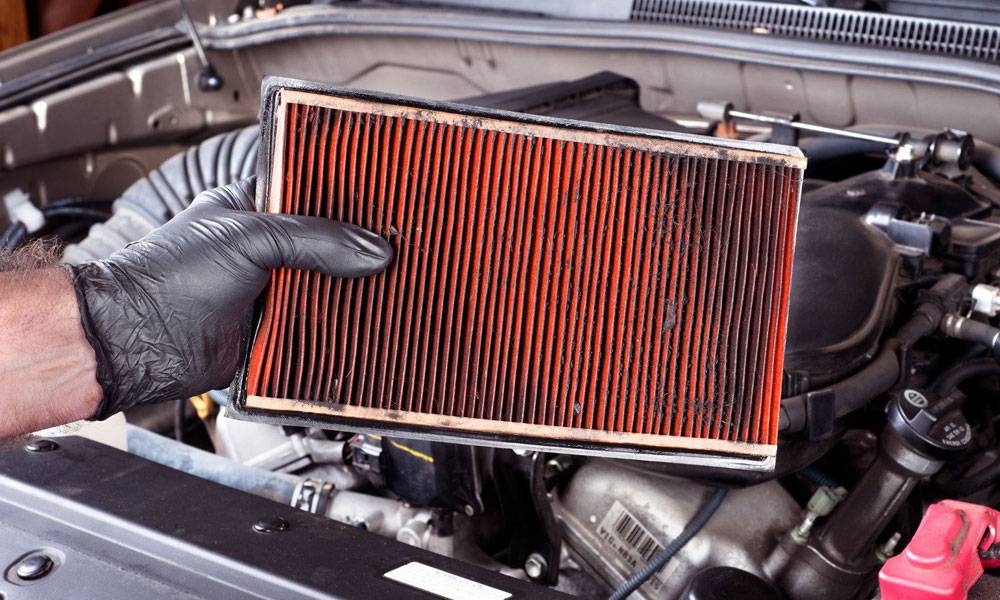

Грязный воздушный фильтр

Реальной причиной порой может оказаться и основательно забитый воздушный фильтр. Его загрязненность не позволяет ему пропускать, как положено, достаточный объем воздуха. При этом, как и в предыдущем случае, возникает разреженная зона, создавая своеобразный «насос», который всасывает масло. Здесь тоже придётся прибегать к тщательному очищению фильтра, дабы не допустить последующего неизбежного разрушения колец уплотнения.

Перегрев мотора

Масло на патрубке интеркулера, может быть также результатом перегрева двигателя. Многие автовладельцы злоупотребляют этим, постоянно заставляя работать мотор на износ без всяких веских причин

Рано или поздно такое пренебрежительное «внимание» к машине со стороны водителя может привести к появлению нежелательных и вредных для автомобиля неисправностей, вплоть до выхода их строя его важных узлов

Турбина дает течь из-за поврежденного сальник

Профессионалы автомобильного дела знают, что нередко причиной является то, что турбина кидает масло в интеркулер. Выяснение причин того, почему гонит масло в интеркулер, показывает, что сему виной неисправный сальник, через который масло и сочится.

Изгиб возвратного маслопровода турбины

Иной раз причиной становится такая «мелочь», как изогнутость сливного маслопровода, установленного между картером двигателя и турбиной. Если он не прямой, как положено, но имеет существенные изгибы, все дело может быть именно в этом – за счёт возникновения повышенного турбинного давления. Оно возрастает настолько, что силой продавливает масло сквозь уплотнительные кольца. Здесь для нормализации ситуации достаточно придать маслопроводу ровную форму.

Для чего нужен интеркулер

Охладитель представляет собой своеобразный радиатор. Задачей устройства является охлаждение сжатого воздуха перед подачей в цилиндры ДВС. Охлаждение позволяет поместить большее количество воздуха в цилиндр, в результате чего удается сжечь больше горючего. Мощность двигателя при подаче холодного воздуха под давлением оказывается намного выше. Местом установки интеркулера закономерно выступает участок после турбины. Использование охладителя на дизеле позволило добиться прироста мощности, снизить токсичность отработавших газов, получить полное сгорание топливно-воздушной смеси, уменьшить расход топлива. Дизельный мотор с турбонаддувом стал более оборотистым, возросла моментная характеристика «на низах» и КПД двигателя, максимальная скорость дизелей стала выше.

Установка интеркулера на дизельный мотор обусловлена тем, что двигатели данного типа крайне требовательны к температуре рабочей смеси по сравнению с бензиновыми ДВС. Охладитель способен снизить температуру наддувочного воздуха до 55-70 градусов Цельсия.

Охлаждение воздуха в системе может происходить по следующим схемам:

воздушное охлаждение;
жидкостное охлаждение;
комбинированная схема;

В первом случае воздух нагнетается турбокомпрессором и далее проходит по сотам интеркулера, отдавая избытки тепла в атмосферу. Данная схема напоминает работу радиатора системы охлаждения двигателя.
Охлаждение по второй схеме предполагает прохождение воздуха через устройство, заполненное жидкостью для охлаждения. Подобное решение сложнее конструктивно и дороже, так как требует установки дополнительного насоса для прокачки жидкости, а также отдельных электронных блоков управления.
Комбинированное охлаждение используется в конструкции турбонаддува на высокофорсированных гоночных автомобилях. Схема охлаждения надувочного воздуха в таких машинах включает в себя сразу несколько интеркулеров, одни из которых работают по принципу воздушного охлаждения, а другие представляют собой варианты жидкостных радиаторов. Охладители в комбинированных схемах задействуются последовательно.

Охлаждение по принципу воздух-воздух менее эффективно сравнительно со схемами воздух-вода и комбинированными решениями. При этом главным преимуществом воздушного радиатора является простота и доступность данного решения, что и обусловило повсеместную установку интеркулеров подобного типа на серийные дизельные и бензиновые автомобили.

Назначение интеркулера

Специальный охладитель воздуха (радиатор), который необходим для эффективной работы дизельного двигателя называется интеркулером. Оборудование двигателя системой турбонаддува приводит к повышению температуры воздуха в топливной смеси до 200 градусов. В результате смесь расширяется и не сгорает целиком. Чтобы в этих условиях не происходило потери мощности дизельного двигателя, после турбины устанавливают интеркулер, который существенно понижает градус выходящего из нее воздуха.

Таким образом, интеркулер по своей сути является набором трубок с высоким уровнем теплопроводности, благодаря которым излишки тепла выводятся, а в дизельный двигатель поступает охлажденный кислород.

Дополнительными плюсами от использования охладителя являются:

уменьшение экологически опасных выбросов в окружающую среду;
увеличение скорости реакции двигателя на перемены в подаче топлива;
ограничение расхода топлива.

Лучше понять как работает устройство, поможет следующая схема:

Интеркулеры бывают двух видов:

В структуру воздушного интеркулера входят своеобразные соты, через которые под давлением движется воздух. Такие охладители наиболее популярны. Их главными достоинствами являются практичность и доступная цена. Однако они имеют крупный размер, а для размещения их под капотом требуется много свободного места

Также важно, чтобы охлаждающая поверхность была чистой и без дефектов, иначе деталь будет функционировать с нарушениями

Жидкостные интеркулеры более удобны. Воздух в них охлаждается, проходя через емкость с водой. Такие конструкции компактны, но требуют дополнительного монтажа водяного насоса, а также электронного блока управления.

Ни один из этих видов интеркулеров не застрахован от проблемы появления масла, что со временем может перерасти в нарушение функционирования всей турбированной системы.

Причины возникновения расхода масла в турбине

Перед тем как перейти к рассмотрению непосредственно причин, из-за которых возможно подтекание масла, необходимо определиться с его допустимым объемом. Дело в том, что любая, даже полностью исправная, турбина будет подъедать масло. И этот расход будет тем больше, чем на больших оборотах будет работать как сам двигатель, так и турбина. Не вдаваясь в подробности этого процесса нужно отметить, что приблизительный нормальный расход масла турбированного мотора составляет около 1,5…2,5 литра на 10 тысяч километров пробега. А вот если значение аналогичного расхода перевалило за 3 литра, то это уже повод задуматься о поиске неисправности.

Большой расход масла

Если двигатель жрет масло, то это как минимум указывает на неисправность ЦПГ, износ маслоколпачков или забитую вентиляцию картера. Большой расход масла — признаки, причины и что нужно делать Подробнее

Начнем с самых простых причин, почему может возникнуть ситуация, когда гонит масло из турбины. Как правило, ситуация связана с тем, что запорные кольца, которые, собственно, и не дают маслу вытекать из турбины, изнашиваются и начинают пропускать. Происходит это из-за того, что давление в агрегате падает, и в свою очередь масло капает из турбины туда, где меньше давление, то есть, наружу. Итак, перейдем к причинам.

Забитый воздушный фильтр. Это самая простая ситуация, которая, однако, может стать причиной указанной проблемы. Нужно проверить фильтр и при необходимости заменить его (в редких случаях получается его прочистить, но все же лучше не искушать судьбу и поставить новый, особенно если вы эксплуатируете машину на бездорожье). Зимой вместо или вместе с засорением в некоторых случаях возможно его замерзание (например, в условиях очень высокой влажности). В любом случае, обязательно нужно проверить состояние фильтра.

Коробка воздушного фильтра и/или его заборный патрубок. Тут ситуация аналогична. Даже если воздушный фильтр в порядке нужно проверить состояние указанных узлов. Если они забиты — нужно исправить ситуацию и прочистить их. Сопротивление поступающего воздуха должно быть не выше 20 мм водного столба при работе двигателя на холостом ходу (приблизительно 2 технические атмосферы, или около 200 кПа). В противном случае нужно выполнить ревизию и чистку систему или ее отдельных элементов.

Нарушение герметичности крышки воздушного фильтра. Если такая ситуация имеет место, то неизбежно попадание в воздушную систему пыли, песка и мелкого мусора. Все эти частички будут работать как абразив в турбине, постепенно «убивать» ее из строя вплоть до полного выхода из строя. Поэтому ни в коем случае нельзя допускать разгерметизации воздушной системы у двигателя с турбиной.

Некачественное или неподходящее масло. Любой двигатель внутреннего сгорания очень чувствителен к качеству моторного масла, а турбированные двигатели — тем более, поскольку скорости вращения и температура у них гораздо выше. Соответственно, во-первых, необходимо пользоваться тем маслом, которое рекомендует завод-изготовитель вашей машины. А во-вторых, нужно выбирать ту смазочную жидкость, которая является наиболее качественной, от более известного бренда, синтетическое или полусинтетическое, и не заливать в силовой агрегат всякий суррогат.

Жаростойкость масла. Масло для турбин обычно более жаростойкое, чем обычное, поэтому нужно пользоваться соответствующей смазывающей жидкостью. Такое масло не пригорает, не прикипает к стенкам элементов турбины, не засоряет масляные каналы и нормально смазывает подшипники. В противном случае турбина будет работать в экстремальных условиях и существует риск ее быстрого выхода из строя.

Устранение неисправности

Какова бы ни была причина неисправности, ее следует устранить.

Какие-то действия можно провести собственными силами, но лучше посетить специализированный сервисный центр, который сделает диагностику и ремонт на профессиональном уровне.

Если не сделать эту процедуру, эффективность охлаждения воздуха останется недостаточной для достижения двигателем оптимальных режимов работы. Кроме того, остатки масла вместе с воздухом будут поступать в цилиндры, снижая качество сгорания воздушно-топливной смеси.

Для очистки интеркулера его придется снять. С воздушными охладителями проблем обычно не возникает – для этого достаточно ослабить хомуты и вывернуть несколько болтов. Жидкостные охладители снять сложнее. Очистку следует производить специальными средствами, рекомендованными производителем. Применение неподходящих моющих средств без консультации со специалистами нежелательно.

Отдельные конструктивные элементы некоторых интеркулеров могут быть изготовлены из полимерных материалов или эластомеров. Применение агрессивных по отношению к ним очистителей и растворителей приведет к выходу из строя всего устройства.

После промывки остатки очистителя и внешние загрязнения аккуратно смываются водой. Мойки высокого давления применять не следует, так как как они способны повредить ячейки радиатора.

После полной очистки интеркулер следует высушить и установить на место.

Что такое интеркулер и для чего он нужен

Создатели автомобилей для повышения мощности силовых агрегатов давно уже не идут по пути увеличения литража. Мощность увеличивают за счет дополнительных технических решений. Одним из них является применение турбонаддува.

Суть его заключается в том, чтобы подать в цилиндры дополнительное количество воздуха, благодаря чему можно добавить больше и топлива, то есть снять с рабочего объема большую мощность (до 80%). Для этой цели двигатели внутреннего сгорания (ДВС), как дизельные, так и бензиновые, оснащают турбинами, приводимыми в действие от выхлопных газов. Однако турбированный воздух при этом нагревается до 200 — 250°C.

Как известно из физики, при нагреве газы расширяются, а значит, объемная плотность их уменьшается. Это приводит к тому, что фактически в единице объема оказывается меньше молекул газа, в частности — кислорода. То есть хотели подать его больше, а за счет уменьшенной плотности прибавка получается недостаточной.

Пришлось устанавливать дополнительное устройство для охлаждения нагнетаемого воздуха — промежуточный охладитель (интеркулер). Этот узел представляет собой охлаждающий радиатор, через который проходит горячий воздух от турбины нагнетателя. Существуют 2 вида кулеров: воздушный («воздух-воздух») и жидкостный («воздух-вода»). Первый охлаждается воздухом и располагается перед радиатором охлаждения двигателя.

В противном случае он будет находиться в теплой среде, что снизит его эффективность. Жидкостный охладитель («воздух-жидкость») представляет собой воздушный радиатор, помещенный в жидкость, охлаждаемую путем циркулирования с помощью дополнительного насоса. Из-за сложной конструкции применяются реже.

Назначение детали

Конечно, некоторое число водителей не очень знают составные части автотранспорта, а тем более интеркулер и его предназначение

Но тут стоит вспомнить прошлое, а именно школу, когда проходили уроки физики. Можно обратить внимание на тот момент, что когда происходит нагревание того или иного предмета, то он становится больше, а если остудить, то он тогда становится крепче. Таким образом, при наличии в транспортном средстве турбонаддува, сам воздух в нём ведёт движение через нагнетатель, и способствует передвижение выхлопными газами

Последние имеют большую температуру нагревания, и тем самым способствуют нагреванию кислорода, который применяется в топливной смеси и может колебаться от 150 до 200 градусов. Сама топливная смесь становится на много шире, и поэтому перерабатывается не полностью.

Таким образом, для лучшей работы приводного узла, соединяемую смесь необходимо остудить. Следует после турбины поставить радиатор, как вы поняли, это и есть интеркулер. Вследствие чего возможно увидеть неплохие изменения, а именно:

· Двигатель станет мощнее;

· Минимальное выделение вредных газов при выхлопе;

· Экономия бензина или дизельного топлива;

· Мотор станет эластичнее, из-за быстрой реакции, на иной подаче топлива.

Вначале радиаторы были предназначены только на автомобили с дизельным топливом, так как они очень капризные к большой температуре смеси, и поэтому еще один интеркулер значительно уменьшит температуру кислорода, который проникает из турбины от 50 до 75 градусов. В наше время, как производители, так и различные компании, устанавливают радиаторы на бензиновые двигатели.

Очень часто интеркулеры применяются воздушные, и похожи они на обычные радиаторы, разность между ними в том, что соты в середине пропускают кислород, а не жидкость. Такие радиаторы более эффективней, и не кусаются по карману, но ему нужно много места под капотом. Вот жидкостные интеркулеры по объёму меньше, без насоса, а также электронного щита управления – не будут работать. Так что можно выявить налёт масла на самом интеркулере дизельного мотора, даже если он оборудован всем необходимым средством защиты.

Промывка радиатора

Для устранения масла в интеркулере дизельного двигателя, причины появления которого рассмотрены выше, нужно обязательно произвести промывку радиатора. Данную операцию можно выполнить своими руками. Для этого необходимо:

Демонтировать интеркулер с автомобиля.
Очистить наружную поверхность. Это можно сделать несколькими способами – при помощи легкой щетки (либо веника), а также струей воды. Но стоит быть внимательным. Как и у любого радиатора, у интеркулера очень хрупкие соты. Залом их грозит ухудшением охлаждения воздуха. Поэтому струю нужно направлять только перпендикулярно. А сам напор вод должен быть небольшим. Можно попробовать промыть внешне радиатор «Керхером», предварительно замочив интеркулер пеной. Это очень эффективный способ. Но так как давление у аппарата большое, нужно работать на большом расстоянии.
Очистить внутреннюю поверхность. Для этого необходимо залить смесь бензина, ацетона и керосина (соотношение один к одному) и закрыть выходы. В таком состоянии нужно оставить интеркулер на сутки. Далее необходимо слить смесь.
Смешать средство для мытья посуды и горячую воду. Соотношение должно быть следующим: на один литр добавляют 10 грамм моющего. Дальше заливается раствор снова в интеркулер. Однако ждать столь долгое время уже не требуется. Достаточно оставить радиатор на 3-5 минут. Для большего результата можно потрясти его со стороны в сторону. Затем смесь сливается. Если вода оказалась очень грязной, данную промывку нужно произвести еще несколько раз. И так до тех пор, пока смесь не будет чистой после промывки.
Удалить остатки моющего раствора. Для этого в радиатор заливается обычная вода (но он должна быть чистой). Воду прогонять нужно до тех пор, пока с внутренностей не уйдет все мыло.

Есть и другие способы промывки масла в интеркулере дизеля. Для этого применяют очиститель карбюратора, дизтопливо и ацетон. Некоторые, чтобы не выполнять столь сложную очистку регулярно, поступают следующим образом. Просверливают низ радиатора и приваривают гайку, в которую вкручивают болт с медной шайбой (используется именно медная, так как стальная не даст такой герметичности). Раз в сезон достаточно открутить эту пробку и слить масло со всем конденсатом. Да, в отличие от промывки со снятием, эта операция не столь эффективна. Но как мы уже сказали ранее, если масла в системе немного, это вовсе не вредит работе двигателя. Поэтому такая периодическая чистка вполне актуальна.

Основные причины попадания масла в интеркулер

Вот основные причины, по которым масло гонит в промежуточный охладитель:

неисправности системы вентиляции картерных газов;
забит масляный фильтр;
грязный воздушный фильтр;
перегрев мотора;
турбина гонит масло из-за поврежденного сальника;
изгиб возвратного маслопровода турбины.

Неисправности системы вентиляции картерных газов

Во время резкого разгона, движения по неровным дорогам, а также при работе под большой нагрузкой, давление, которое создает сгорающая топливовоздушная смесь, гораздо выше, чем обычно. Из-за этого количество газов, которые прорываются через поршневые кольца в картер, увеличивается. Если система вентиляции картера работает исправно, то эти газы проходят через интеркулер, затем поступают в цилиндры, где и сгорают вместе с топливом. Со временем эта система начинает работать все хуже. Маслоуловитель перестает справляться со своей функцией, а пружина PCV клапана теряет упругость.

Если система вентиляции работает неэффективно, то давление в картере возрастает, из-за чего вместе с газами в радиатор интеркулера гонит капельки масла. После охлаждения они скапливаются внизу интеркулера. Если масло гонит по этой причине, то вскоре избыточное давление приведет к продавливанию сальников и появляется течь.

Забитый патрубок вентиляции картерных газов

Кроме того, характеристики смазки начнут ухудшаться, турбина будет испытывать масляное голодание, появятся задиры на валу. Еще одна неприятность, к которой приведет плохая работа этой системы – падение мощности мотора и увеличение расхода топлива. Капельки масла, которые поток воздуха кидает в цилиндры, будут менять режим горения топлива.
