Лунфей: нагреватель двигателя электрический

Устанавливая подогреватель Лунфэй придерживайтесь рекомендаций

• Не оставляйте на ночь включенный Лунфэй. Пользуйтесь таймерами.
• При врезке в систему охлаждения учитывайте, что подогреватель желательно размещать ниже радиатора отопителя салонного пространства. Это препятствует проникновению воздуха.
• Врезать лунфей надо в систему охлаждения, в месте прохождения жидкости от блока цилиндров к отопителю.
• Чтобы расширить возможность установки агрегата, используйте дополнительные шланги.
• Устанавливать лунфей можно по горизонтали или по вертикали. А можно даже под уголом 45 градусов.
• Крепите предпусковой подогреватель так чтобы он во время поезки не бился о другие части.
• Подключайте подогреватель к нормальному питанию с заземлением, чтобы избежать замыкания.
• Будьте бдительны!

Прежде чем приступать к установке, проконсультируйтесь с опытными людьми имеющими положительный опыт или загляните в сервис к знатокам.

Особенности монтажа

Особенности монтажа для разных типов подогревателей двигателя отличается, многое зависит от производителя и конструктивных особенностей устройств, вида применяемого топлива, а также модели автомобиля.

Как правило, в комплекте уже идет все, что необходимо для монтажа, а также прилагается инструкция.

ВАЖНО: нижеизложенный материал не является инструкцией, он позволит только ознакомится с общими принципами монтажа подогревателей, чтобы сориентировать читателя на дальнейшую работу.

Электрических на 220 В

Перед установкой нужно осмотреть комплект, изучить инструкцию и найти рядом розетку.

Последний фактор вынуждает выполнять работу ближе к гаражу или другому месту, где есть возможность подключиться к 220 В.

Ниже рассмотрим установку подогревателя двигателя, изготовленного самостоятельно.

Общий алгоритм такой:

1. Соберите комплект. Чаще всего в него входит ТЭН, арматура и фитинги.
2. Купите тройник для трубы на один дюйм (стандартный). Его можно найти в любом магазине сантехники. Здесь же продается и ТЭН, который нужен для нагрева агрегата. Лучше брать нагреватель со встроенным термостатом на 1500 Вт.
3. Установите ТЭН в торец тройника, а с другого конца подключите 10-сантиметровую трубу. Она нужна для более быстрого прогрева системы.
4. На незадействованный выход и конец трубы поставьте заглушки для последующего подключения трубок.
5. Полученную деталь подсоедините к системе циркуляции ОЖ в машине. Для этого найдите точку выхода к печке и в разрыв вмонтируйте самодельный узел.
6. Подключите к контактам ТЭН провод требуемого сечения.
7. Поставьте насос, чтобы при отключении силового агрегата рабочая жидкость продолжала циркулировать.

Установка помпы осуществляется перед ТЭНом с помощью разомкнутого реле или с применением простой розетки. Используйте насос от Газели, который отличается лучшей функциональностью и не сильно ударит по карману.

При отсутствии навыков выполнения такой работы можно купить уже готовый комплект.

В таком случае внутри должна быть подробная инструкция по монтажу. Учтите, что при отсутствии опыта и самостоятельной работе высок риск навредить двигателю авто.

Монтаж автономных жидкостных

Отдельно рассмотрим особенности установки для автономных подогревателей двигателя на примере Webasto Thermo Top.

ВАРИАНТЫ УСТАНОВКИ:

Врезка предпускового подогревателя в систему охлаждения автомобиля осуществляется одним из рассмотренных ниже способов:

1. Универсальный. Подразумевает подключение подогревателя в разрыв между двигателем и радиатором отопления салона. Плюс метода состоит в быстро нагреве воздуха внутри машины. Антифриз, поступающий в рубашку охлаждения мотора, успевает остыть. Следовательно, на нагрев силового агрегата нужно больше времени.
2. Монтаж во вторичный контур. Подразумевает врезку подогревателя в разрыв между двигателем и радиатором отопителя с параллельным размещением обратного клапана. Такая особенность позволяет поставить отопитель ближе к радиатору для снижения теплопотерь.
3. Установка в большой жидкостный контур. Такой вариант исполнения способствует лучшему прогреву салона с минимальными потерями в большом контуре.
4. Монтаж с ориентацией на первичный нагрев двигателя. Больше подходит для быстрого нагрева агрегата.

Что такое подогреватель тосола, установка и проверка устройства

Подогреватель двигателя Лунфэй: особенности

Опытные автолюбители знают, что наиболее сильно изнашиваются детали двигателя именно в момент его холодного пуска, а топливо расходуется в достаточно больших количествах во время прогрева (катализатор и лямбда-зонд не работают эффективно на холодном моторе).

При этом двигатель все же нужно прогревать перед поездкой, так как, с одной стороны, езда на холодном ДВС позволяет ускорить прогрев и уменьшает выбросы вредных веществ, а с другой увеличивается износ и сокращается срок службы силовой установки.

Также перед началом поездки в холодное время года салон желательно прогреть, так как значительно повышается комфорт эксплуатации ТС, снижаются риски для здоровья водителя и пассажиров. Простыми словами, начать поездку на прогретом автомобиле приятнее и безопаснее, чем ждать, пока машина прогреется частично на холостых и затем догревается в движении.

Казалось бы, проблему можно решить автозапуском, однако автозапуск никак не защищает двигатель от холодного пуска. Что касается автономных подогревателей, такие решения отличаются высокой стоимостью, а отдельные отопители салона прогревают салон, но не греют сам ДВС.

Получается, оптимальным вариантом по соотношению цена/качество, комфорт и увеличение ресурса мотора является электрический подогреватель. Если говорить о подогревателях, в продаже имеются российские и китайские решения.

При этом «китаец» намного дешевле и функциональнее. Многие пользователи отмечают, что это недорогое устройство, однако отличается высокой эффективностью. Более того, такой подогреватель вполне можно установить своими руками, что минимизирует затраты.

Добавим, что данный производитель предлагает  разные модели автомобильных предпусковых электрических подогревателей. При  этом все подогреватели имеют встроенную помпу в своей конструкции (в отличие от российских), что упрощает их установку и снижает требования к качеству монтажа.

Кстати, особенно помпа важна в том случае, если на машине уже стоит ГБО, где теплообменник врезан в систему охлаждения. Получается, без помпы в этом случае подогреватель ставить и вовсе запрещено, так как ОЖ будет циркулировать по самому короткому пути, то есть ее циркуляции фактически не будет. В результате нагреватель без встроенной помпы перегреется, а ОЖ будет кипеть в отопителе.

Так как подогреватель Лунфей имеет встроенную помпу, никаких проблем, описанных выше, возникать не должно. Далее, в продаже чаще всего представлены модели Лунфэй Little Q и Dragon, Bros, King, Decepticon, Explorer. Указанные подогреватели имеют встроенную помпу с изолированной крыльчаткой и электрический термостат.

Крыльчатка помпы вращается от двигателя ЭДС, который производитель надежно изолировал от охлаждающей жидкости. Такой решение позволяет продлить срок службы самого устройства, а также исключает вероятность появления течи из-под оси крыльчатки

Обратите внимание, если крыльчатка имеет прямой контакт, в это случае вероятность течи намного выше

Специальный термостат не дает возможности охлаждающей жидкости перегреваться, производя отключение нагревательного элемента тогда, когда ОЖ прогревается до 70 градусов Цельсия. Повторное включение ТЭНа происходит тогда, когда температура понижается до 60 градусов.

Такая конструкция позволяет оставлять нагреватель включенным без необходимости выключать его строго через определенное время, при этом температура двигателя будет поддерживаться. Это значит, что водитель может включить подогрев и начать готовить ТС к поездке. Однако оставлять включенным подогреватель на долгий срок без присмотра (например, на несколько часов или на ночь) категорически запрещено!

Рассмотрим 2 способа установки подогревателя Лунфэй

Врезать лунфей можно двумя способами, параллельным и последовательным

Какой же выбрать? Мы обратим внимание на достоинства и недостатки в каждого из них, а вы выбирайте какой вам ближе и рациональнее

Параллельный способ установки Лунфэя

Параллельная установка предпускового подогревателя Лунфей считается более трудоемкой по отношению к последовательной. За счет освобождения малого круга обращения антифриза от сопротивления подогревателя. Условия монтажа при этом способе с вашей стороны должны подкрепиться технической умелостью и обьёмом определённых знаний по гидродинамике и автослесарничеству.

Трудности возникающие при монтировании:

• Откуда осуществлять входящий ток Охлаждающей Жидкости – рекомендуется место около нижней позиции уровня линии жидкости охлаждения;
• поиск, выбор или возможность изготовления необходимых для монтажа патрубков и тройников в новой системе;
• понимание и учитывание нюанса, что при способе паралельной установки и воздействие на малый круг охлаждения происходит падение давления жидкости, которая падает в отопителе салона ТС и вследствии этого понижается температура отопления. Как правило чтобы этого избежать ставят дополнительный кран или клапан;

Четыре схемы установки подогревателя параллельным способом:

Способ № 1

1 — двигатель; 2 — радиатор; 3 — радиатор отопителя; 4 — помпа; 5 — термостат; 6 — верхний патрубок; 7 — нижний патрубок; 8 — подогреватель «Lounfey»; 9 — тройник; 10 — клапан.

Способ № 2

1 — двигатель; 2 — радиатор; 3 — радиатор отопителя; 4 — помпа; 5 — термостат; 6 — верхний патрубок; 7 — нижний патрубок; 8 — подогреватель «Lounfey»; 9 — тройник; 10 — клапан; 11 — сливная пробка.

Способ № 3

1 — двигатель; 2 — радиатор; 3 — радиатор отопителя; 4 — помпа; 5 — термостат; 6 — верхний патрубок; 7 — нижний патрубок; 8 — подогреватель «Lounfey»; 9 — тройник; 10 — клапан.

Способ № 4

1 — двигатель; 2 — радиатор; 3 — радиатор отопителя; 4 — помпа; 5 — термостат; 6 — верхний патрубок; 7 — нижний патрубок; 8 — подогреватель «Lounfey»; 9 — тройник; 10 — клапан; 11 — сливная пробка.

Последовательный способ установки Лунфэя

Данный способ представляет собой «встраивание» подогревателя Лунфэй как дополнительной линии (трубы) оснащенной тэном и насосом.

• • Определить вход и выход шлангов отопителя салона.
  • Выбор места установки подогревателя и рассчет необходимого расстояния для шлангов;
  • Слив охлаждающей жидкост из системы охлаждения;
  • Сьём шланг транспортирующего ОЖ к двигателю, к отопителю салона;

Установка подготовленных шлангов (двух) к освобожденным выводам ОЖ;

• Закрепление к ним подогревателя ЛУНФЭЙ;
• Заполнение системы охлаждения жидкостью;

Внимание: проверьте, чтобы вся система охлаждения была заполнена ОЖ. Подогреватель может выйти из строя при наличии завоздушивания

После того как вся ОЖ заполнила систему охлаждения, двигателю необходимо работать некоторое время и затем можно эксплуатировать подогреватель. При прогретом двигателе струи воздуха из отопителя должны быть горячими!

Достоинства и недостатки

C одной стороны — это простота установки и использования, а с другой создается небольшое сопротивление потоку охлаждающей жидкости при работе двигателя

Важно не упустить момент и отслеживать, чтобы в течении работы подогревателя был открыт крантик «Печки» — простыми словами, регулятор уровня температуры в салоне стоял на максимуме

Особенности устройства

Автомобилистам предложен широкий выбор моделей аппаратов, которые отличаются по своим показателям эксплуатации. Это очень удобно, так как появляется возможность в подборе необходимого устройства абсолютно для каждой машины, будь то джип или седан.

Стоит учесть тот факт, что все подогреватели имеют одинаковое строение. Они относятся к резервуарному типу и обладают такой функцией, как принудительная циркуляция охлаждающей жидкости. Внешний вид у всех разный.

В устройстве аппарата Лунфей имеется:

• корпус составной;
• нагревательный насос;
• терморегулятор;
• насос электрического типа.
  Подогреватель Лунфэй желательно подключать к качественной сети 220В

Через специальное углубление проходит антифриз. Оно полностью изолировано от того, в котором содержатся элементы электропитания. В это углубление подсоединяются нагревательное устройство и крыльчатка насоса. Жидкость для нагрева попадает в резервуар через подающий и отводящий выводы. Они находятся на корпусе аппарата.

В этом видео мы предлагаем вам ознакомиться с устройством и общими характеристиками подогревателя двигателей Лунфей:

Модели и их характеристики

Электроподогреватели «Лунфей» делятся по сериям. Модели, входящие в каждую из них, отличаются между собой по рабочим характеристикам.

На выбор покупателям производитель предлагает серии:

«Little Q»

Подогреватели этой серии имеют квадратную форму с параллельным расположением выводов. По мощности они бывают на 1,5 кВт, 1,8 кВт и 2,0 кВт. Производительность помпы у все моделей составляет 8 л/мин. Предназначен для врезки в малый круг системы охлаждения. Устанавливаются в малый круг системы охлаждения;

«Little Dragon»

Модели этой серии – прямоугольные, выводы расположены перпендикулярно. В нее входят три модели, по мощности и производительности идентичные предыдущей серии;

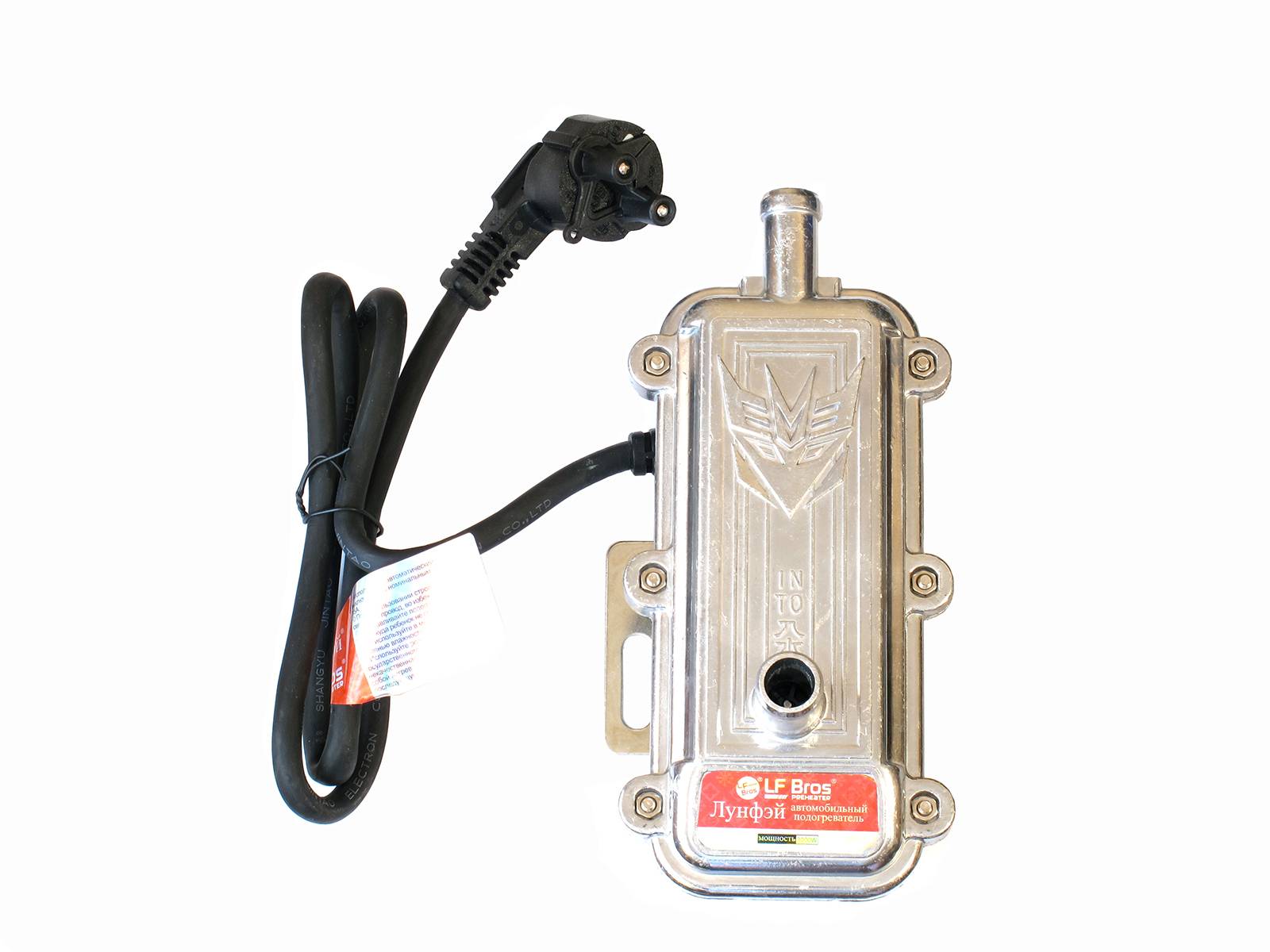

«Decepticon»

Серия мощных подогревателей прямоугольной формы (на 2,0 кВт, 2,5 кВт и 3,0 кВт) и перпендикулярным расположением выводов. При этом производительность помпы у них – все те же 8 л/мин;

«King»

Включает в себя только одну модель – на 3 кВт. Этот подогреватель имеет прямоугольную форму с выводами, установленными перпендикулярно. Производительность электронасоса – 8 л/мин. Ставиться он в малый круг системы;

«Brothers»

Тоже состоит серия из одной 3-килловатной модели бочкообразной формы. Выводы у него установлены перпендикулярно, помпа качает 8 л/мин;

В целом, все модели отличаются между собой только по мощности нагревательного элемента и форме корпуса.

Источники

• https://kaminguru.com/obogrevatel/ustanovka-nagrevatelja-dvigatelja-lunfej.html
• https://jmc-motors.ru/cms.php?id_cms=109
• https://remcat.ru/stati/ustanovka-lunfey/
• https://radir.ru/ustanovka-podogrevatelya-lunfej
• https://remont-avtovaz.ru/ustanovka-podogrevatelya-lunfej/

Что в итоге

Как видно, наличие бытовой розетки в гараже или в том месте, где находится автомобиль, является весомым аргументом в  пользу установки электрического предпускового подогревателя. Данное решение позволит уменьшить износ двигателя во время холодных пусков, создает комфортные условия эксплуатации машины зимой, экономит топливо и время на прогрев.

На практике электроэнергия, которую потребляет подогреватель, обходится заметно дешевле, чем бензин или даже солярка, затраченные на прогревы на холостом ходу. То же самое можно сказать и тогда, когда автомобилист практикует езду с холодным мотором и прогрев ДВС в движении.
