Кулиса переключения передач: назначение, устройство, регулировка кулисы КПП

Что такое кулиса в автомобиле и для чего она нужна?

Наверное, не все новички-водители знают, что такое кулиса в автомобиле и где она вообще находится? Обычно на водительских курсах изучают строение авто, однако, не у всех до таких подробных знаний, как говорится, «руки доходят». А потом задаются вопросы: что, зачем, почему? Особенно, если возникают проблемы со втыканием и переключением скоростей на механической коробке передач. И тогда уж все вспоминают кулису.Собственно, правильно по техническому она называется тяга привода управления коробки передач. И ее, оказывается, можно регулировать и менять! Что такое кулиса в автомобиле? Некоторые думают, что это сам рычаг переключателя скорости, и находится он между водительским и пассажирским сидениями (такое можно прочитать в интернете, в самых популярных ответах на поставленный вопрос). Но это не совсем так. Кулиса МКПП – это многосоставной механизм, основное предназначение которого связывать рычаг для переключения передачи и деталь (шток), подводящую к коробке. Таким образом, видим при ближнем рассмотрении проблемы, что данная запчасть (состоящая, повторимся, из нескольких деталей) находится между рычагом и КПП, а размещается, в большинстве случаев, под автомобильным днищем, недалеко от карданного вала или же – под самим рычагом переключения (ручкой). Несмотря на довольно высокий запас прочности (у некоторых моделей – свыше 100.000 км. пробегу), элементы кулисы иногда начинают изнашиваться, приводя автовладельца к множественным проблемам. Происходит это, как правило, из-за попадания в механическую систему воды, пыли и грязи, ухудшения или отсутствия должного количества смазочных веществ, по некоторым другим причинам. Краткий обзор устройства механизма Во многом само устройство механизма кулисы зависит от марки и модели машины. Это происходит потому, что различные заводы-производители склонны применять разные, стремящиеся к оригинальности, типы устройства МКПП. В связи с этим, можно рассматривать только некоторый усредненный и обобщенный, ориентировочный вариант данного устройства. Но для большинства авто это будет: рычаг КПП, тяга передач, вилка, палец вилки, сальник вилки фиксатор. Есть еще и пружина, корпус и трос переключения, условно входящие в механизм. А все вместе данные запчасти отвечают за переключения скоростей в запланированных изготовителями коробки передач положениях.

Признаки неисправностей механизма Как уже было сказано, в подавляющем большинстве марок машин конструкция эта довольно надежная, не требующая частого ремонта и замен частей. Исключение составляют авто, изначально отличающиеся низким качеством сборок (с такими может всякое случиться). Но и на качественных импортных авто случаются огрехи, особенно если оно «в летах» и с колоссальным пробегом. Какие же признаки, что кулиса вашего автомобиля уже дает сбой? Как правило, они очевидны и в особых комментариях не нуждаются. Но все-таки, попробуем перечислить основные:

• увеличился люфт ручки (рычага), что переключает передачи;
• возникли проблемы с самим переключением передачи с одной на другую (или например она хрустит при переключении);
• скорости переключаются непомерно тугим образом;
• вместо одной передачи включается другая; из пяти, например, передач возможно включить только несколько, остальные просто не работают.

По поводу возникающего люфта: конечно, он никоим образом, на первых порах, не влияет ни на скорость езды, ни на работу МКПП. Наверное, поэтому некоторые водители не придают этому должного значения: мол, пока ездит – и пускай, зачем разбирать и регулировать? Но так ездить долго нельзя, так как положение со временем может ухудшиться (и в самый неподходящий, как правило, момент), приводя к плачевным результатам, а возможно, и к ДТП. Так что, не стоит «затягивать ситуацию», а попытаться поскорее разобраться с возникшей проблемой.

Регулировка кулисы В первую очередь, необходимо попробовать регулировку привода (если он, на быстрый взгляд, находится в рабочем состоянии). Кстати, часто новички-водители по неопытности думают, что вышла из строя вся коробка передач, а дело-то всего лишь в кулисе. Но для этого нужно хотя бы знать, что такое кулиса в автомобиле! Далее – включаем (даже если плохо получается, то можно при выключенном движке воткнуть, а затем завестись, и машина поедет) первую скорость и взбираемся на эстакаду или подъемник. Ставим авто на ручной тормоз, кладем под колеса противооткаты (на яме или эстакаде). Глушим движок, не выключая передачи. Затем – смещаем рычаг переключения влево, насколько это возможно. Возвращаемся под авто и затягиваем хомут. Иногда бывает нужно всего-то сместить запчасть относительно карданного вала всего на миллиметры, и ваша КПП снова отлично заработает!

Алгоритм установки короткоходной кулисы на Лада Приора

1. Чтобы получить доступ к болтам, декоративный чехол должен быть снят с рычага коробки с набалдашником. Последний никаким образом не закрепляется на рычаге, для его снятия достаточно будет сильно потянуть.

1. Проводим демонтаж тяги рычага КПП с кардана, ослабив для этого хомут с помощью ключа на «13».

1. Чтоб получить доступ к рычагу, следует освободить шарик, блокирующий включение задней передачи, который пружинит при включении. Будьте внимательны! Не стоит тянуть за рычаг, чтобы добиться его освобождения.

1. Стопорное кольцо снимается, затем нужно снять рычаг с шариком и пружинкой, вставленные в пластиковый корпус.

1. Через салон извлечь рычаг с тягой. Чтобы было удобнее, их можно разъединить.

1. Демонтировать карданчик. Для этого ключом на «10» стягиваем резиновый пыльник. Затем требуется выкрутить болт, который фиксирует карданчик с левой стороны.

1. На фотографии заметно, что штоки карданчиков различны по длине. Такую проблему можно решить укорачиванием «Калиновского» штока, учитывая тип короткоходной кулисы. Иногда шток полностью не заходит, поэтому рычаг коробки смещается к ручнику. Если нужно укоротить, отрезаем 1-2 сантиметра.

Кулиса КПП: устройство, неисправности и регулировка

Большинство водителей слышали о таком, известном на слуху, термине, как кулиса коробки, но не все в курсе, что же это такое, как выглядит и зачем она вообще в автомобиле

Сегодня в нашей статье постараемся разобрать все, что связано со словом кулиса, какова ее функциональная важность и для чего она служит в коробке передач

На фото: короткоходная кулиса КПП Hyundai Accent

Назначение

Для того, чтобы передавать крутящий момент от двигателя на ведущие колеса автомобиля, а также изменять при необходимости режим и направление движения, любой автомобиль оснащен устройством для выбора и переключения передач, так называемым – кулисой КПП.

Устройство

Кулиса представляет собой составной механизм, служащий для связи ручки переключения передач с коробкой. По конструкции он может состоять из нескольких тяг, рычагов, тросов, коромысла, пружин, системой карданных соединений и других вариантов.

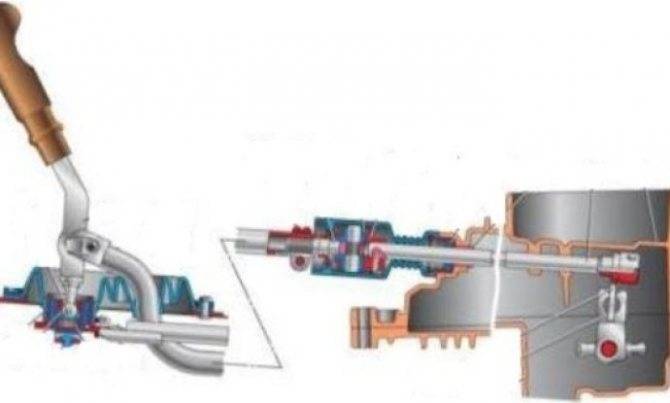

Устройство кулисы

• На различных марках автомобилей конструкция кулисы имеет свои особенности, что связано с расположением КПП и способом соединения ручки переключения передач со штоком коробки.
• Так, например, на заднеприводных автомобилях ВАЗ классической серии, таких как ваз 201-07, рычаг переключения передач установлен непосредственно на корпусе самой КПП и, соответственно, не имеет каких-либо деталей привода.
• Саму ручку переключения в обиходе называли кулисой, что и перешло на другие модели авто, где ручка уже конструктивно отделена от коробки и соединяется с ней посредством кинематической связи.
• Это, в частности, переднеприводные модели ваз, как и большинство других марок авто, уже имеют привод из механизмов от ручки передач до штока КПП, который и носит название кулиса коробки передач.

Кулиса в сборе с тягами и ручкой КПП ВАЗ 2110

Признаки неисправности кулисы:

1. • Тугое переключение передач;
2. • Сильный люфт ручки КПП;
3. • Включается не та передача, то есть вместо одной включается другая;
4. • Возможно включить лишь некоторые передачи, остальные не включаются;
5. • Звук при включении, напоминающий хруст.

Регулировка

В большинстве случаев неправильная работа кулисы вызвана ее разрегулировкой, либо запущенным состоянием соединений, а также выработкой в соединениях. Вызвано это тем, что большая часть механизма кулисы расположена под днищем автомобиля и подвержена воздействию дорожной грязи и воды, различного рода механическим ударам, что отрицательно сказывается на ее состоянии.

Перед проведением регулировки рекомендуется проверить состояние всех элементов механизма кулисы, очистить их от грязи и убедиться в надежности всех соединений.

Так при наезде на препятствие может быть погнута одна из тяг кулисы, может быть сбит стопор, перекошено коромысло, что сразу отразится на правильности работы выбора и четкости включения передач.

Схема работы по регулировке кулисы

Для регулировки не потребуются какие-либо сложные приспособления, специальные инструменты, либо большой опыт работы. Операция не сложная и ее может выполнить своими руками практически каждые автовладелец, не обращаясь в центр сервисного обслуживания.

Рекомендуем: Как водить машину? Для начинающих пошагово разберем моменты, о которых нужно знать

Регулировка требуется после каждого снятия коробки передач, либо при отпускании крепления кулисы и неправильной работы ручки переключения.

Существует два общих варианта регулировки:

• По передаче заднего хода. Для этого автомобиль устанавливается на смотровую яму (подъемник, эстакада), ставится ручник и дополнительно под колеса ставятся противооткатные упоры.

Работу желательно выполнять с помощником. Один находится в салоне автомобиля, а второй в смотровой яме под днищем кузова. Находящийся в снизу кузова отдает крепление хомута штока КПП, а второй в салоне переводит рычаг переключение коробки в положение наиболее удобное для включения передачи заднего хода. После чего хомут на штоке затягивается, и регулировка считается законченной.

Регулировка кулисы

• По первой передаче. Включается первая передача и отпускается хомут крепления кулисы к штоку коробки передач. Затем шток КПП поворачивается против хода часовой стрелки до ощутимого упора и хомут затягивается.

Регулируем

В обоих вариантах проверяется четкость включения передач и при необходимости регулировку повторяют, добиваясь необходимого результата.

В зависимости от конструкции могут существовать и другие варианты регулировки кулисы. Поэтому перед проведением работы на своей модели авто, рекомендуем ознакомится с приложением к обслуживанию, где указан конкретный способ регулировки привода кулисы.

Как регулируется кулиса КПП

Кулису регулируют в том случае, когда меняют стандартную на короткоходную или в случае ремонта. Существуют несколько способов регулировки:

1. По первой передаче.
2. По задней передаче.

Производить регулировку кулисы нужно с заглушенным мотором и при затянутом стояночном тормозе. Перед тем, как совершать какие-то действия связанные с отсоединением всех деталей, сделайте пометки, они пригодятся чтобы потом все правильно собрать. В противном случае могут произойти изменения в работе механизма.

Для регулировки, нужно ослабить хомут

Чтобы приступить непосредственно к самой регулировки, нужно ослабить хомут он держит непосредственно сам рычаг переключения с тягой. Маленькие повороты или перемещение ступицы вдоль рычага тяги, изменяется четкостью выбора и включением тех или иных передач. После каждой проверки затягивайте хомут и проверяйте свой результат.

Чтобы отрегулировать заднюю передачу, нужно постепенно ослаблять хомут и переводить рычаг КПП в положение, которое соответствует идеальному включению задней передачи. После регулировки, следует затянуть хомут обратно.

Для регулировки первой и второй передачи, поворачиваем рычаг по направлению часовой стрелки. Для третьей и четвертой скорости, нужно отрегулировать перемещение рычага вдоль тяги вперед, по ходу движения машины. При этом не рекомендуется его вращать относительно своей оси! Для регулировки кулисы на пятой и задней передачах, поверните рычаг в противоположную сторону.

Если возникли проблемы с переключением первой, третьей, пятой и задней передаче, то рычаг сдвигается назад. Делать нужно до тех пор, пока не добьётесь нужного результата.

В транспортных средствах где роль кулисы выполняют тросики, а не рычаг, регулировка происходит по другому алгоритму:

• Сперва переводится рычаг коробки передач в нейтральное положение.
• Затем снимается пыльник рычага КПП.
• Подтягиваются тросики. Для натягивания используются несколько гаек. Нужно отпустить дальнюю гайку, которая находится со стороны тросика. Изначально гайку выкручиваем на 3 витка. Затем гайку, которая находится с обратной стороны, закручиваем на 3 витка. Весь крепеж следует законтрить.
• Затем контролируется работа селектора переключения передач.

Вероятнее всего процесс может в разных моделях машинах отличаться, но принцип работы нет. Поэтому перед началом работы, вам следует ознакомиться

с инструкцией, именно для вашей модели машины.

Если проделанная регулировка не дала результата, нужно задуматься о ремонте. Скорее всего в приводе переключения передач, изнашиваются втулки и шаровые шарниры, а также растягиваются тросики (согласно устройству). Если нет значимых намерений менять узел в сборе, тогда стоит задуматься о приобретении ремонтного комплекта, которая подходит для вашего автомобиля и провести замену проблемной детали.

Нужно ли менять

Каких-либо рекомендаций по замене подушек в зависимости от их ресурса нет, но определив их неисправность, тянуть с заменой не стоит. Замена заднего стекла ваз 2109 2110 2114 21099 2106, матиз. Замена сальника коленвала ваз 2110 16 клапанов. Вибрационные процессы способны не только ухудшить комфорт водителя и пассажиров, но и привести к деструктивным процессам в самом двигателе или КПП.

Решив отремонтировать элементы крепления двигателя, нужно определиться с тем, будете ли вы менять сами подушки

, или опоры в сборе. В принципе, если сама металлическая опора не повреждена, ее можно оставить, заменив лишь подушку.

Как отрегулировать кулису на мазе

ЗАПЧАСТИ И СБОРОЧНЫЕ ДЕТАЛИ

СПЕЦТЕХНИКА НА БАЗЕ УРАЛ, МАЗ, КАМАЗ ____________________

Привод управления КПП ЯМЗ автомобилей Маз-5516, Маз-5440

Привод коробки передач автомобилей Маз-5516, Маз-5440, 64229, Маз-54323, 54329 и ЯМЗ — 239 показан на рисунке 4. В процессе эксплуатации, при необходимости, производятсяследующие регулировки привода коробки передач:

— регулировка положения рычага в продольном направлении;

— регулировка положения рычага в поперечном направлении;

— регулировка блокировочного устройства телескопических элементов привода.

Порядок регулировки управления КПП ЯМЗ-239 автомобилей Маз-5516, Маз-5440, 64229, Маз-54323, 54329 следующий:

— установить рычаг 2 в нейтральное положение;

— продольным перемещением пластины 16 при отпущенных болтах 17 установить угол а рычага 1;

— изменением длины тяги 3 установить угол.

При недостаточном ходе пластины 16 или диапазоне регулировки тяги 3 отпустить болты 5, сдвинуть или повернуть тягу 6 относительно хвостовика 4, затянуть болты 5 и повторить регулировку углов а, в, как указано выше.

Угол а должен быть 80°, угол в — 90°.

Регулировку блокировочного устройства телескопических элементов коробки передач ЯМЗ-239 автомобилей Маз-5516, Маз-5440, 64229, Маз-54323, 54329 производить при поднятой кабине следующим образом:

— расшплинтовать палец 8 и отсоединить тягу 6 от вилки 9 рычага привода коробки передач;

— ослабить контргайку 13 и вывернуть хвостовик 14 до упора резьбы;

— задвинуть внутреннюю тягу 6 до упора выступов серьги 12 в пазы наконечника 15;

— удерживая механизм в сжатом состоянии, ввернуть хвостовик до момента блокировки механизма втулкой К) под воздействием пружины 11:

— затянуть контргайку 13, проверить четкость работы механизма блокировки. При заблокированном механизме осевой и угловой люфты должны быть минимальными.

В разблокированном положении втулка 10 смещена влево. Перемещение удлинителя должно быть плавным, без заеданий, и механизм блокировки должен обеспечивать четкую фиксацию удлинителя тяги в исходном положении.

При подсоединении тяги 6 к вилке 9 отверстие в серьге под палец 8 должно располагаться над продольной осью тяги 6. Регулировку привода производить при неработающем двигателе.

При подъеме кабины масло под давлением от насоса подъема кабины через шланг 7 подается в цилиндр блокировочного устройства и происходит разблокирование механизма 6.

После опускания кабины для надежной фиксации телескопического механизма 6 в заблокированном положении необходимо переместить рычаг переключения передач 1 вперед по ходу автомобиля движением, аналогичным включению передачи. При этом механизм блокируется и в дальнейшем готов к работе.

Схема переключения передач КПП автомобилей Маз-5516, Маз-5440, 64229, Маз-54323, 54329 и ЯМЗ-239 см. рисунок 5.

Рис.4. Привод управления коробкой передач ЯМЗ автомобилей Маз-5516, 64229, Маз-54323, 54329

1 — рычаг; 2 — рычаг; 3,4- тяги; 5,17- болт; 6 — тяга (телескопический механизм); 7 — шланг; 8 — палец; 9 — вилка; 10 — втулка; 11 — пружина; 12 — серьга; 13 — контргайка; 14 — хвостовик; 15 — наконечник; 16 -пластина; 18 — переключатель

Привод управления коробкой передач автомобилей Маз-5516, Маз-5440, 64229, Маз-54323, 54329 с двигателем MAN

Регулировка и ремонт

Бывает так, что в процессе эксплуатации хомут, зажимающий тягу на шарнире, послабляется из-за чего происходит разрегулировка. Отрегулировать же кулису передач несложно. Для этого необходимо:

1. Установить на КПП нейтраль (на некоторых авто нужно включить конкретную передачу).
2. Ослабить хомут тяги.
3. Установить правильную позицию рукоятки в салоне (на определенных моделях имеются установочные отверстия, позволяющие зафиксировать рычаг в нужном положении).
4. Хорошо зажать хомут.

Это общая технология регулировки. Для выполнения операции на определенной марке авто необходимо узнать все особенности проведения работ.

Если регулировка не помогла, придется делать глубокую ревизию состояния кулисы для выявления изношенных элементов из их замены. Отремонтировать механизм включения можно двумя способами: купить ремкомплекты и восстановить штатный механизм или просто его заменить в сборе.

Регулировка кулисы на Ваз 2110 своими руками

Кулиса коробки передач автомобиля выполняет функцию блокировки самопроизвольного изменения передаточного числа

Очень важно, чтобы данная составляющая трансмиссии была четко отрегулирована, ведь от этого зависит состояние КПП в целом. При точно настроенной кулисе переключение передач будет происходить своевременно, четко и при правильном положении ручки. Неправильно зафиксированная или разболтавшаяся кулиса вызывает ряд неприятных последствий: пропадание передач, неточное переключение, свободный ход и дребезжание рычага коробки

Неправильно зафиксированная или разболтавшаяся кулиса вызывает ряд неприятных последствий: пропадание передач, неточное переключение, свободный ход и дребезжание рычага коробки.

Кулиса коробки передач автомобиля выполняет функцию блокировки самопроизвольного изменения передаточного числа

Очень важно, чтобы данная составляющая трансмиссии была четко отрегулирована, ведь от этого зависит состояние КПП в целом. При точно настроенной кулисе переключение передач будет происходить своевременно, четко и при правильном положении ручки. Неправильно зафиксированная или разболтавшаяся кулиса вызывает ряд неприятных последствий: пропадание передач, неточное переключение, свободный ход и дребезжание рычага коробки

Неправильно зафиксированная или разболтавшаяся кулиса вызывает ряд неприятных последствий: пропадание передач, неточное переключение, свободный ход и дребезжание рычага коробки.

Регулировка кулисы на ВАЗ-2110, как и на другом автомобиле, процедура достаточно простая, которая не отнимет слишком много времени. В первую очередь, вам нужно загнать автомобиль на эстакаду или подвести его к яме. Второй вариант предпочтителен, да и более распространен: яма найдется в гараже каждого автолюбителя. Для того, чтобы машина была четко зафиксирована, не болталась и не отъезжала, нужно выставить противооткатные упоры. Регулировка кулисы может быть сделана тремя методами: при включенной первой передаче, на нейтральной передаче и, наконец, при включенном заднем ходу. Наиболее простым способом является регулировка на задней передаче. Вначале ослабляется хомут, а затем включается рычаг в положение R.

Далее необходимо выставить ручку КПП в удобное и правильное положение. После этого хомут затягивается, а работа кулисы проверяется повторным включением задней передачи. Если ручка продолжает болтаться, можно повторить процедуру или воспользоваться следующим методом.

Регулировка кулисы на ВАЗ 2110 на первой передаче

Включается рычаг коробки передач в положение «1». Как и в предыдущем случае, нужно ослабить хомут кулисы, чтобы дать свободный ход для регулировки.

Регулировка кулисы осуществляется поворотами привода до упора в стопорный фиксатор. Поворачивать нужно против часовой стрелки. Как только привод зафиксировался у стопора задней передачи, хомут затягивается до упора. Если кулиса зафиксирована, передачи будут включаться более точно, а ручка перестанет ходить из стороны в сторону.

На нейтральной передаче

Если пластмассовый разграничитель задней передачи отсутствует и, соответственно, упора при повороте привода не достичь, то регулировка кулисы на ВАЗ-2110 проводится на нейтральной передаче. Для регулировки также понадобится ослабить и затянуть хомут кулисы. Однако, чтобы правильно все сделать, потребуется определить глубину выноса кулисы на кардан.

При правильном расчете глубины выноса удастся наладить работу рычага и устранить дребезжание. И, последний совет: работу лучше проводить с напарником — легче будет как фиксировать, так и проверять кулису. Это были основные рекомендации по регулировке кулисы на ВАЗ-2110. Если никакого положительного результата добиться не получается, то потребуется либо профессиональная помощь или же полная замена кулисы.

Как отрегулировать привод переключения передач

Возникновение каких-либо проблем с переключением передач не всегда означает серьезную поломку КПП. Если передачи включаются с трудом, возникли сложности с выбором передачи, что препятсвует включению и т.д., тогда в ряде случаев бывает достаточно отрегулировать привод переключения передач. При этом выполнить регулировку привода МКПП можно как на СТО, так и самостоятельно.

Читайте в этой статье

• Регулировка привода переключения передач
• Что в итоге

Регулировка привода переключения передач

Прежде чем что-то регулировать, нужно иметь представление о том, как устроен тот или иной механизм, как работает и т.д. Для начала, давайте рассмотрим устройство и принцип работы механической коробки переключения передач (КПП) в общих чертах.

Коробка передач преобразует и передает крутящий момент от двигателя к ведущим колесам, чтобы автомобиль мог тронуться с места и менять скорость движения. Существует четыре вида КПП: механическая, автоматическая, роботизированная и вариаторная.

Наиболее распространены сегодня первые два типа. С учетом того, что МКПП или «механика» имеет более простое устройство, именно такой агрегат рассмотрим в качестве примера.

Механическая коробка представляет собой, условно говоря, набор валов (входных и выходных) и набор шестеренок на каждом из валов. Шестерни на валах входят в зацепление и таким образом взаимодействуют между собой.

Водитель при помощи рычага переключения передач может определять, какие именно пары шестерен будут работать, то есть выбирать нужную передачу. При этом на МКПП также приходится выжимать сцепление, чтобы крутящий момент не передавался на коробку передач (на первичный вал).

Как и любой другой механизм, привод переключения имеет определенные настройки, которые со временем сбиваются. Это может стать причиной проблем с управлением коробкой. Другими словами, если передачи плохо включаются, причин может быть много, при этом одной из них является необходимость регулировать привод.

По большому счету, вся регулировка механизма переключения передач в условиях гаража сводится к тому, чтобы поработать над тягой выбора передач. Ее еще называют кулисой. В двух словах, кулиса – это устройство, соединяющее рычаг переключения передач с коробкой. Во время ее износа возникают такие проблемы, как:

• увеличение люфта рычага переключения;
• некорректное включение передач (вместо выбранной включается другая);
• при переключении приходится прилагать больше усилий, чем раньше;
• возникают посторонние звуки при движении рычага.

При появлении описанных неполадок часто может возникнуть необходимость полной замены или регулировки кулисы. При этом процедура настройки кулисы не является сложной. Главное, знать, как регулировать привод. Ниже будут приведены общие рекомендации, так как в зависимости от марки и модели автомобиля могут возникать некоторые нюансы. Для регулировки тяги переключения передач потребуются инструменты:

• ключ на 12 торцевой;
• пассатижи;

Регулировать можно двумя простыми способами. Для них будет одно общее действие: ослабить (а затем снова затянуть) хомут кулисы. Его расположение может меняться в зависимости от модели и марки авто (можно уточнить по мануалу).

1. По задней передаче. Способ позволяет решить проблему некорректного включения скоростей в подавляющем большинстве случаев. Заключается он в том, что после ослабления хомута (для этого потребуется ключ) включается задняя передача (при заглушенном моторе, с соблюдением техники безопасности). Рычаг переключения выставляется в нужное положение и хомут снова затягивается.
2. Также регулировка включения передач может быть проведена по первой передаче. Для этого ее нужно включить, а потом ослабить хомут. Далее привод кулисы проворачивается по часовой стрелке до тех пор, пока селектор КПП не упрется в пластиковый ступор задней передачи. Это хорошо чувствуется. Потом хомут снова затягивается, после чего регулировку можно считать оконченной.

Что в итоге

Как видно, проблемы с переключением передач не всегда означают, что необходим дорогостоящий или капитальный ремонт коробки. Во многих случаях (если нет других признаков и причин) достаточно знать, как отрегулировать коробку передач, то есть кулису на МКПП. При этом данную процедуру можно выполнить самостоятельно.

В этом случае правильно выполненные регулировки тросика АКПП позволяют избавиться от рывков и пинков автомата, а также добиться плавности и четкости во время переключения передач.

krutimotor.ru

Установка короткоходной кулисы на Лада Приора

Установка короткоходной кулисы на Лада Приора делает переключения передач более четкими, к тому же сам ход кулисы будет меньше, следовательно и переключать удобнее.

Как установить короткоходую кулису своими руками:

Снимаем чехол рычага КПП и набалдашник. Набалдашник на рычаге никак не крепится, он стягивается, достаточно приложить некоторое усилие.

Снимаем тягу рычага КПП с кардана, предварительно ослабив хомут (понадобится ключ на «13»).

Для того, чтобы освободить рычаг, необходимо освободить шарик из механизма подпружинивания (необходим для включения задней передачи с блокировкой). Для этого снимаем стопорное кольцо.

Ни в коем случае не следует тащить вверх за рычаг, пытаясь его освободить.

Немного терпения и стопорное кольцо снято.

Вынимаем стопорное кольцо, рычаг, со вставленным в пластиковую оправку шариком и пружинку.

Пластиковая оправка состоит из двух частей: верхней цилиндрической части (слева) и нижней (справа). Верхняя часть — с разрезом и одевается на рычаг. В нижнюю часть вставляется шарик рычага и обхватывается верхней так, чтобы совпали пазы, и все в сборе целиком держалось на рычаге.

Вынимаем рычаг вместе с тягой через салон. Кому удобно можно и отсоединить рычаг от тяги, но с моей точки зрения совсем не обязательно отсоединять.

На фото короткоходная кулиса снизу и стандартная кулиса сверху.

Снимаем карданчик. Сначала стягиваем резиновый пыльник и ключом на «10» выкручиваем болт слева на карданчике.

Карданчик от приоры (вверху) и калины (внизу). Сразу заметно, что штоки карданчиков разные по длине. Необходимо укоротить шток от калины, в зависимости от типа короткоходной кулисы, т.к. кулисы бывают разных фирм, то шток полностью может и не залезть, вследствии чего рычаг КПП будет смещен в сторону рычага ручного тормоза.

Для тех, кому нужно будет укорачивать шток, необходимо знать, что отпиливать надо 1-1,5 см.

Устанавливаем кардан от Лада Калина, и желательно негусто смазать его изнутри литолом. Вкрутить болт не сложно, так как он с конусом, но не нужно перетягивать.

Вставляем тягу через салон, желательно делать вдвоем с помощников: один держит резинку в салоне (сквозь которую проходит тяга), второй помогает и аккуратно тянет тягу.

Собираем в такой последовательности:

— Надеваем тягу на шток карданчика — Собираем механизм подпружинивания рычага (не забываем смазать шарик литолом) — Центрируем рычаг (устанавливаем в удобное для вас положение) — Затягиваем хомут на тяге

Возможно с первого раза нормально не отцентруется, тогда повторяем 3-4 шаги.

если сначала собрать механизм подпружинивания, то из-за большей длины штока будет невозможно надеть тягу на шток карданчика (возможно проблема исчезнет, если укоротить карданчик). Не забываем одеть пыльник на карданчик.

Так выглядит установленная короткоходная кулиса.

Теперь необходимо отрегулировать механизм блокировки включения задней передачи. Так как мы подгоняем кулису, может получиться так, что не совпадет механизм блокировки с пластиной, за которую он цепляется.

Проблема решается снятием пластины и кропотливой регулировкой зацепления. Кронштейн крепления пластины имеет вырез, за который зацепляется механизм (достигается тщательной регулировкой). Возможно, придется доработать пластиковый зацеп напильником, чтобы он свободно зацеплялся.

Кулиса КПП: что это такое, признаки износа, как отрегулировать самостоятельно

Далеко не все автомобилисты представляют, как называется та или иная деталь в их автомобиле. При этом речь идет не только о «запрятанных» в двигатель механизмах, но и об устройствах, с которыми они взаимодействуют буквально каждый день. Одной из таких деталей является кулиса КПП.

Обратите внимание: Название «кулиса» не является официальным для данного механизма, но оно общепринято. На самом деле данная деталь называется тягой привода управления коробки передач

1. Что такое кулиса КПП 2. Признаки износа кулисы КПП 3. Регулировка кулисы КПП

Что такое кулиса КПП

Многие водители ошибочно считают, что под кулисой понимается рычаг переключения передач, но это не совсем так. Если речь идет о кулисе КПП, подразумевается составной механизм, задачей которого является связь рычага переключения передач и штока. То есть, кулису увидеть, а уж тем более потрогать, водитель не может. Данный элемент располагается между рычагом и непосредственно коробкой переключения передач, а размещается она под днищем автомобиля, около карданного вала, а в некоторых случаях под самим рычагом переключения передач.

Как можно понять из описания, кулисе регулярно приходится сталкиваться с серьезными нагрузками, поэтому данный элемент должен иметь хорошую прочность. Несмотря на это, кулиса подвержена повреждениям. Если в ней отсутствует достаточно смазочных компонентов, в нее попали капли воды, пыль или другой «мусор», велик риск выхода детали из строя.

Обратите внимание: На некоторых автомобилях кулиса может без замены проработать 200-300 и даже более тысяч километров. Но, если брать средний результат, обычно кулиса КПП выходит из строя на 100 тысячах километров эксплуатации

Признаки износа кулисы КПП

Водитель должен обращать внимание на возможный выход из строя агрегатов автомобиля, в том числе знать характерные признаки износа кулисы КПП, чтобы своевременно предпринять действия по ее замене. Несмотря на то что механизм довольно надежный, следует знать следующие «симптомы» его скорой поломки:

• Повышенный люфт у ручки КПП. Это может быть заметно, как когда ручка находится в нейтральном положении, так и на одной из передач;
• Сложности с переключением передач. Например, одна или несколько передач с трудом «втыкаются», а может и вовсе возникает хруст при движении рычага в их сторону;
• Чувствуется, что переключаться передачи стали более туго, будто рычаг стал значительно тяжелее;
• Передачи включаются неправильно, например, вместо пятой включается третья или наоборот.

Водители часто игнорируют появление люфта в коробке передач, считая, что это нормальная ситуация. На самом деле, если возник люфт, нужно обязательно провести диагностику КПП, а при необходимости отрегулировать или заменить кулису. Дело в том, что незначительный люфт уже является достаточно серьезным симптомом неисправности кулисы КПП.

Если ее «сорвет» в процессе движения автомобиля, это может привести к тяжелым последствиям, как для автомобиля, так и для водителя, поскольку велик риск в такой ситуации попадания в ДТП.

Именно поэтому, если вы замечаете наличие проблем с переключением передач КПП, обязательно обратитесь в сервисный центр для диагностики и ремонта кулисы, если он потребуется.

Регулировка кулисы КПП

Не всегда требуется полная или частичная замена кулисы. Довольно часто можно ограничиться простой регулировкой. При этом отрегулировать кулису возможно своими руками, без обращения в сервисный центр. Есть два способа регулировки:

• По задней передаче. Для того, чтобы отрегулировать кулису по задней передаче, необходимо ослабить на ней хомут, после чего перевести рычаг КПП в то положение, которое соответствует идеальному включению задней передачи. После этого затягивается хомут, и на этом работа считается завершенной;
• По первой передаче. Если нет возможности включить заднюю передачу, можно провести регулировку кулисы КПП по первой передаче. Для этого включаем первую передачу, после чего ослабляем хомут кулисы. Далее вращаем привод кулисы против часовой стрелки до упора рычага КПП в пластиковый фиксатор задней скорости, и далее затягиваем хомут.

Стоит отметить, что выше описаны общие процессы регулировки кулисы КПП

Важно сказать, что процесс может отличаться, в зависимости от автомобиля, поэтому перед началом работ рекомендуется ознакомиться с инструкцией конкретно для вашей модели машины
