Какой ремень ГРМ лучше выбрать на ВАЗ-2112 16 клапанов: фото

Свистит и буксует? Диагностируем ремень генератора

Пока ремень работает нормально и адекватно, мы его не замечаем. Генератор работает в нормальном режиме и обеспечивает надёжное электропитание бортовой электрической сети и подзарядку аккумулятора.

Об этом говорят стабильные показатели амперметра и тихая работа двигателя. Тем не менее в один прекрасный день ремень даёт о себе знать пронзительным визгом или же отсутствием зарядного тока на АКБ. Об этом скажет амперметр на панели приборов и контрольная лампа зарядки аккумулятора.

Ремень привода генератора

Открываем капот и смотрим, есть ли вообще ремень на месте. У некоторых горе-водителей ремни лопаются прямо в дороге, а замену ему подыскать достаточно сложно.

Не хитрый рычаг!

Для этого пригодится всего два ключа из штатного набора инструментов — на 10 и на 13, но удобнее использовать головки с трещоткой. И желательно рычаг! Все готово, можно приступать к работе.

Как подтянуть ремень генератора на ВАЗ-2114

Соблюдайте «полярность» установки ремня генератора

Процедура подтяжки и регулировки ремня займёт от силы пять минут, но при этом важно знать несколько тонкостей, которые спасут в будущем от проблем в дороге. Процедура подтяжки ремня проста и с ней справится даже ребёнок, если следовать простому алгоритму и не нарушать определённую последовательность:

Процедура подтяжки ремня проста и с ней справится даже ребёнок, если следовать простому алгоритму и не нарушать определённую последовательность:

Схема привода генератора: 1 — кронштейн крепления к блоку двигателя; 2 — соединение генератора с кронштейном; 3 — винт натяжения; 4 — шкивок генераторной установки; 5 — осевой винт; 5 — приводной ремень; 6 — шкив генератора на коленчатом валу.

Лучше и проще подтягивать ремень генератора ВАЗ-2114 либо на яме, либо просто на ровной и сухой площадке, поскольку придётся поднырнуть под автомобиль, причём несколько раз.
Устанавливаем машину на площадке и ставим её на ручник или на первую передачу.
Если установлена защита картера, то можно попробовать ослабить болт крепления генератора из-под капота. Для этого понадобится головка на 13, но если защиты нет, то проще ослабить болт из-под машины рожковым ключом. Просто срываем гайку и отворачиваем её на несколько оборотов.
Перед тем как подтянуть ремень генератора на ВАЗ-2114, ослабляем верхнюю гайку крепления, которая прижимает корпус генератора к регулировочному кронштейну. Используем все тот же ключ на 13.
Для подтяжки ремня необходимо найти натяжной болт, он установлен прямо перпендикулярно оси вращения генератора. Вращая болт натяжителя по часовой стрелке, мы подтянем ремень, против — ослабим. При натяжении ремня корпус генератора будет смещаться от блока цилиндров. Более подробно о натяжке ремня ГРМ на ВАЗ-2114 здесь.
Контролируем натяжение ремня после подтяжки. Сверху это сделать довольно проблематично, поскольку мешает опора двигателя. Проще это сделать снизу, где вся ветка ремня доступна для осмотра. Для визуальной проверки натяжения необходим некоторый опыт, но по ВАЗовской инструкции прогиб ремня не должен превышать 10-15 мм при приложенном усилии 10 кг и после нескольких оборотов коленвала, чтобы ремень уселся на место.
Если ремень натянут правильно, затягиваем нижнюю гайку крепления генератора, затем верхнюю, которая фиксирует корпус генератора к регулировочному кронштейну.

Когда необходимо подтягивать?

Собственно, причины, по которым необходима подтяжка ремня, просты — генератор не вырабатывает достаточный ток для работы всех потребителей на борту и не может обеспечить зарядку АКБ. Первичным признаком слабого натяжения ремня станет свист из-под капота. Тем не менее свистеть ремень может и при попадании воды, иногда — при замасливании шкивов, ещё реже — при выходе подшипников генератора из строя. Если же ремень не поддаётся натяжению или регулировочная рейка не позволяет отодвинуть генератор дальше, необходима замена ремня.

Самая распространённая ошибка — хранение запасного ремня под капотом, в одной из ниш. От постоянной высокой температуры даже самый хороший и новый ремень может прийти в негодность буквально за пару месяцев, если мёртвым грузом лежит под капотом. Новые или запасные ремни стоит хранить или в гараже, или в багажнике.

Подтянуть ремень генератора на ВАЗ-2114 довольно просто, главное — сделать это в меру и придерживаясь простых правил, нормативов производителя. Тогда и генератор (см. «правильный выбор генератора«) прослужит дольше и неприятностей в дороге будет меньше. Прочных всем ремней и добрых дорог!

Как выбрать качественный ремень ГРМ?

Ремень ГРМ (газораспределительного механизма – прим.) на автомобилях ВАЗ-2112 имеет специальную зубчатую внутреннюю поверхность, а сама резина имеет армированную структуру.

Выбор ремня (опрос)

Так как сейчас в магазинах представлен большой выбор ремней ГРМ для 16-ти клапанных двигателей ВАЗ-2112, мы представляем вашему вниманию те ремни, которые чаще всего выбирают автовладельцы «двенашек».

Lada 21126-1006040

Заводской (стандартный) ремень ГРМ от Волжского Автозавода. Пользуется популярностью у владельцев лишь своей небольшой стоимостью. Выполнен из износостойких материалов, что позволяет назвать ремень – усиленным.

Lynx 137FL22

Ремень ГРМ от Японского производителя Lynx, оснащённый в общей сложности 137 зубцами, с шириной полотна 22 мм, показал себя с наилучшей стороны . Ввиду своей небольшой стоимости, имеет повышенную износостойкость.

Bosch 1987949662

Ремннь ГРМ 1987949662 Bosch

Многие автолюбители которые установили такой ремень на свой автомобиль отметили, что срок службы который установлен заводом изготовителем ремень полностью отрабатывает. Никаких претензий за весь срок эксплуатации не возникло, случаи разрыва минимальны.

Contitech CT1137

Ремень от Contitech.

Зубчатый ремень Contitech от всемирно известного бренда Continental выполнен из высококачественных материалов, таких как полиамидная ткань, синтетический каучук с армированным волокном, а также некоторые части из стекловолокна. Такой состав позволяет с лёгкостью отработать ремню ГРМ увеличенные сроки эксплуатации не опасаясь за факты обрыва.

Optibelt ZRK1593

Ремень от Optibelt.

Ремень ГРМ от Немецкого производителя Optibelt также популярен среди владельцев «двенашек». Зарекомендовал себя как надёжный элемент, отвечающий всем предъявляемым к нему требованиям. Покупателям этого ремня можно не беспокоиться за сохранность этого элемента во время работы.

Gates 5631XS

Ремень ГРМ Gates

Самый популярный из всех вышеназванных моделей ремня газораспределительного механизма. Мировой лидер по производству продукции для машиностроения Gates делает поистине качественные изделия и этот ремень тому полное подтверждение. Высокая износостойкость, минимальный риск разрыва во время эксплуатации делает его столь популярным у потребителя.

Балаково «ОАО БРТ»

Ремень от ОАО «БРТ».

ОАО «БРТ» является одним из ведущих производителей высококачественной продукции резинотехнических изделий в России. Высокое качество сделали продукцию «БРТ» очень востребованной на рынке, а ввиду наименьшей стоимости ремня в сравнении с аналогом от «Gates» ещё и популярной.

Замена роликов и ремня ГРМ: пошаговые действия

Изначально следует заметить, что владельцам автомобиля Лада Приора с кондиционером понадобится выполнить некоторые действия, чтобы добраться до механизма ГРМ. Если у вас Приора с кондиционером, то первоначально нужно:

При помощи ключа с головкой на «15» вывинтить ролик натяжителя генератора (не путать с роликом натяжителя ремня ГРМ). Если ролик гудит, то его также рекомендуется заменить.
После этого демонтировать ремень генератора, который также рекомендуется заменить одновременно с ременной передачей ГРМ.
Теперь откроется доступ к защитным крышкам газораспределительного механизма.

Замена ремня ГРМ на Приоре 16 клапанов своими руками выполняется путем проведения следующих действий:

Шестигранником или битой Т-30 в виде звездочки нужно вывинтить 5 болтов крепления верхней крышки (пластикового кожуха) и 2 болта нижней крышки ГРМ.
Отсоединяется датчик коленвала путем разъединения соответствующей фишки возле верхней крышки ГРМ.
Установить домкрат под колесо с пассажирской стороны, после чего поднять авто и вывесить колесо. Это нужно сделать для того, чтобы иметь возможность совместить метки шкивов распредвала. Эту процедуру можно также выполнять путем вращения шкива коленвала ключом на «17». Ниже на фото показаны метки 1 на корпусе механизма, а также отметки 2 на шкивах распредвалов. Их необходимо совместить путем вращения колеса при включенной 5 передаче. Если помпу менять не планируется, то ослаблять крепление шкивов распредвала после выставления отметок нет необходимости.
После того, как метки будут выставлены, не забудьте поставить рычаг переключения скоростей в нейтральное положение. Это нужно, для того чтобы отметки не сбились.
Проверка меток на зубчатке маховика. В верхней части маховика находится резиновая заглушка, которую следует снять с помощью отвёртки. Под заглушкой располагается венец маховика вместе с меткой, которая должна совпадать с треугольной отметкой в левой части.
Если планируется замена помпы, то на данном этапе нужно ослабить крепление 2-х шкивов распредвала. Ослабляется крепление, чтобы впоследствии избежать загибания клапанов при демонтированном ремне ГРМ. При этом болты ослабляются, но не снимаются.
Чтобы получить доступ к шкиву коленчатого вала, который находится в самом низу, нужно снять колесо или же повернуть его до упора в правую сторону.
Вывинчивается 5 болтов крепления брызговика, что нужно для получения доступа к шкиву коленвала.
Чтобы отвинтить болт крепления шкива коленчатого вала, требуется попросить помощника включить 5 передачу и нажать на педаль тормоза. В этом момент следует при помощи баллонного ключа или трещотки с головкой на 17 приложить усилие для вывинчивания болта. Для вывинчивания болта крепления шкива коленвала, необходимо вращать ключ против часовой стрелки.
За шкивом коленвала располагается упорная шайба, которую также нужно снять.
Далее ключом с головкой на «15» вывинчиваются болты крепления роликов: натяжителя и упорного.
После демонтажа роликов: натяжителя и упорного, можно снять ремень ГРМ.
Если нужно заменить помпу, то для этого демонтируется внутренний защитный кожух. Для этого снимаются шкивы распредвала, крепления которых были ослаблены ранее. После этого вывинчиваются три болта крепления держателя натяжного ролика генератора. Чтобы снять кожух, необходимо вывинтить еще 6 болтов крепления на «10», два из которых располагаются за шкивами распределительного вала. На фото ниже показано места расположения болтов, которые нужно выкрутить, чтобы снять кожух. Это делается только тогда, когда требуется замена помпы.
Снимается внутренний кожух.
Чтобы снять помпу, нужно вывинтить 3 болта крепления. Для вывинчивания болтов понадобится шестигранник на «5». Теперь снимается помпа, только предварительно не забудьте слить ОЖ.
Устанавливать снятые элементы следует в порядке обратном снятию. Перед монтажом помпы, нужно установить прокладку, предварительно смазав стойким к высоким температурам герметиком. При затягивании болтов крепления помпы не прилагайте больших усилий, чтобы не сорвать резьбу.
Устанавливаются новые ролики (натяжителя и упорного). Ролик натяжителя не затягивается, так как с его помощью будет выполняться регулировка. Устанавливаются на место шкивы распредвала, и в завершении шкив коленвала.
Надевается новый ремень. Для этого нужно изначально надеть его на шкив коленвала, после этого на помпу, и в завершении на шкивы распредвала.

Переходим к проведению процедуры регулировки натяжения ременной передачи.

Подготовительные работы

Перед тем как приступить к работе, ознакомьтесь со схемой системы ГРМ, расположении меток на распределительном и коленчатом валу.

Так выглядит подробная схема ремня ГРМ.

Схема: 1. Шкив коленчатого вала. 2. Зубчатый ремень ГРМ. 3. Шкив водного насоса. 4. Натяжной ролик. 5. Шкив распредвала впускных клапанов. 6. Верхняя защитная крышка ремня ГРМ. 7. Шкив распредвала выпускных клапанов. 8. Диск синхронизации датчика фаз. 9. Опорный ролик.

А – Метка ВМТ на шкиве коленвала. В – Метка на крышке масляного насоса. С – Установочная метка на защитной крышке. D – Метка на шкиве распредвала выпускных клапанов. E — Метка на шкиве распредвала впускных клапанов. F — Установочная метка на защитной крышке.

Инструменты для работы

Для проведения всех работ вам понадобится:

Новый ремень ГРМ для 16-ти клапанного двигателя ВАЗ-2112.
Торцевая головка на «10» и «17».
Ключ на «17».
Отвёртка.
Ключ для натяжного ролика.

Пошаговый порядок работ по замене

Первым делом после открытия капота, снимаем минусовую клемму с аккумуляторной батареи.
Далее снимаем защитный кожух ремня ГРМ, открутив 6 болтов при помощи головки на «10».
Ремень ГРМ без кожуха.
Снимает фишку от датчика коленчатого вала. Подробнее о всех датчиках на ВАЗ-2112.
Очищаем датчик от грязи и демонтируем его.
Откручиваем один болт, который фиксирует его и демонтируем датчик.
Затем вы увидите, что на шкиве отсутствует ряд зубьев, это сделано для того, чтобы датчик смог обнаружить ВМТ, а также блокировать его для того, чтобы открутить шкив.
Далее совмещает это отверстие под датчик со шкивом, и через отверстие вставляем какой-либо предмет (хорошо подходит шестигранный ключ на «12» — прим.).
Шкиф зафиксирован.
Когда шкив заблокирован «срываем» эту гайку генератора.
Затем ослабляем болт на натяжном ролике и снимаем старый ремень ГРМ. По необходимости снимаем и ролики. Обычно вместе с заменой ремня меняют и помпу (водяной насос), и ролики. Подробно о проверке помпы на люфт и о выборе помпы на 16-ти клапанный двигатель, мы уже писали.
Всё сняли, всё под замену — так надо!
Устанавливать новый ремень можно путём снятия натяжного ролика, либо путём прокручивания шкива распредвала выпускных клапанов (шкив с правой стороны – прим.) ключом на «17».
Обратно фиксируем болт шкива коленчатого вала, совмещаем метки с корпусом на масляном насосе.
Метки отмечены стрелками.
Далее смотрим за тем, чтобы сошлись метки шкивов на распредвалах и не сбилась шестерня привода.
Выставляем их так, как отмечено маркером.
Следующий шаг заключается в натяжении ремня натяжным роликом при помощи специального ключа. Однако если его у вас нет, можно воспользоваться двумя гвоздями и вставленной между ними отвёртки.
Затягиваем ремень до того момента, как почувствуете его упругое состояние между двумя шкивами распределительного вала. Не забываем закручивать гайку натяжного ролика.
После, прокручиваем коленчатый вал на два полных оборота, если все метки совпали и остались на месте, значит работы по замене ремня ГРМ можно считать законченной.
Закручиваем все гайки до упора, ставим на место датчик коленвала, подключаем к ней колодку питания и ставим на место защитный кожух.

Если все работы выполнять в таком строгом порядке, всю замену можно осуществить своими руками в течении часа.

https://carfrance.ru/kak-vystavit-shkivy-grm-po-metkam-na-16-klapannike-vaz-2112/
https://vaz-2110.ru/vaz-2112/dvigatel-vaz-2112/zamena-remnya-grm-vaz-2112-16-klapanov.html
https://avtogrm.ru/zamena-remnya-grm-vaz-2112-16-klapanov.html
https://carfrance.ru/zamena-remnya-grm-na-vaz-2112-svoimi-rukami/

Топ-2. ТЗА

Рейтинг (2021): 4.80

С усиленной турбо-крыльчаткой

7-лопастная крыльчатка с импеллером повышает производительность насоса до 20%.

ЗАО «Тольяттинский завод автоагрегатов» с даты своего основания обеспечивает продукцией конвейер АО «Автоваз» и рынок автозапчастей. Завод имеет внушительные производственные мощности и ежегодно выпускает более 5 млн единиц продукции, в том числе и водяные насосы для Лады Веста. Автовладельцы в отзывах говорят о том, что помпы ТЗА качественно собраны и стабильно работают до 100 тыс. км, отлично справляются с жарой и повышенной вязкостью антифриза зимой. У них пластиковая 7-лопастная крыльчатка с импеллером, а вал крутится мягко по сравнению с помпами других фирм. В премиум-версии стоит металлическая крыльчатка, и многие покупатели выбирают такие модели. Однако водители жалуются, что помпы ТЗА со временем начинают люфтить.

Плюсы и минусы

Отличная совместимость с автомобилями ВАЗ
Стабильная работа в жару и мороз
Высокая надежность до 100 тыс. км

Со временем появляется люфт

Про ремень ПРИОРЫ, КАЛИНЫ, ГРАНТЫ

Ладно, с иномарками поняли, если ставить оригинальные ремни, можно кататься минимум 100 000 км, а вот как дела с нашими машинами?

Тут все не так прелестно. Ремни у наших ВАЗ, ходят также долго, но вот ролики, это просто БИЧ какой-то, лично мы на рабочей ВАЗ 2111, меняли ремень ГРМ — наверное каждые 30000, больше ролики не ходили их тупо «клинило»! Правда брали «неоригиналы», после того как последний раз все же заехали к дилеру ВАЗ, он поставил свой ремень который ставят на конвейере (его слова). Ходил он около 45000 километров, правда потом я уволился и не знаю судьбу авто дальше.

Этому же дядьке на станции задавал вопрос – а вообще для наших авто, какой ресурс ГРМ? И вот что он мне ответил:

И знаете я ему верю — я бы вообще менял через 50000, если бы у меня была ПРИОРА. Блин ну неужели не могут сделать вменяемые ремни и ролики! Вопрос повисает … А менять нужно, иначе обрыв, и что говорится – «попадаешь»!

Сейчас вспоминаю, как тестировал DATSUN ON-DO, первым, что поменяли японцы и поставили свое в конструкцию — это как раз система ГРМ! Стоит задуматься!

Сейчас полезное видео, смотрим

НА этом наверное все, думаю информация была познавательной, читайте наш АВТОБЛОГ.

(12 голосов, средний: 4,08 из 5)

Замена ремня ГРМ на автомобилях ВАЗ 2112 16 клапанов от А до Я

В каких случаях требуется замена?

Чтобы понять, что ремень ГРМ нуждается в замене, нужно визуально осмотреть элемент.

Прекратить его использование необходимо, если обнаружились следующие поломки:

поверх ремня ГРМ появились трещинки, разрезы, или его основа расслаивается;
если насечки, находящиеся с внутренней стороны ремня, повреждены.

Самые распространенные причины, почему ремень порвался:

автолюбитель просто не знает, как натянуть его должным образом;
неправильная эксплуатация или использование ремня дольше указанного срока;
попадание на поверхность ремня ОЖ, топлива, смазывающего вещества;
некорректная работа водной помпы;
люфтение роликов ремня: натяжного и опорного.

Если не следить за правильной регулировкой ремня, не проводить осмотр и замену роликов на ВАЗ 2112, то это может привести к другим поломкам. Какие ролики ГРМ на ВАЗ 2110-2112 16v лучше, узнаем от автора видео MegaMeyhem.

Если ремень ГРМ лопнет, это нарушит работу всего двигателя. Тогда все погружается в хаос: клапана и поршни соприкасаются друг с другом, потому что их движения не контролируются. Вследствие удара клапаны гнутся и, задевая поршни, повреждают их внешние стенки, царапают цилиндры и важные детали газораспределительного механизма.

Помимо визуальной диагностики расслоения, трещин и прочего, на автомобиль ВАЗ 2112 (инжектор в том числе) рекомендуется каждые 50 тысяч км. движения менять ремень. Какой ремень ГРМ на ВАЗ лучше выбрать – описано ниже.

Параметры выбора

На автомобильном рынке можно отыскать несколько фирм, которые изготавливают качественные ремни. Его длина должна быть 742 мм.

Подбирая ремень для двигателей 16 клапанов, можно обратить внимание на:

Заводской ремень от Волжского автозавода: Lada 21126-1006040. Это прочный ремень, изготовленный из качественного материала. Стоит он не так дорого, чтобы можно было пожалеть денег.
Lynx 137FL22 – ремень ГРМ от японского изготовителя. На его внутренней стороне находится 137 разрезов-зубцов. Так как он стоит относительно недорого, менять его придется чаще, чем другие. Это не значит, что качество материала плохое. Японские изделия хорошо зарекомендовали себя среди автолюбителей.
Ремни от фирмы Bosch. Эта фирма на рынке зарекомендовала себя как воплощение качества и долгосрочности. Ремни от изготовителя вышли отличными и, как следствие, среди автолюбителей они пользуются заслуженной популярностью. Рекомендованный срок службы ремешки полностью отрабатывают.
Немецкий ремень ContiTech. Изготовители постарались сделать изделие прочным, включив в состав полиамидную ткань, стекловолокно и синтетический каучук.
Optibelt. Ремни этой фирмы устанавливаются и на 12-клапанные двигатели. Они пользуются хорошей славой среди автолюбителей из-за большого ресурса. Все оттого, что случаи «смерти» ремня почти не зафиксированы, и он отрабатывает свой срок благодаря качеству используемых материалов.
Gates 5631XS возглавляет линейку самых популярных ремней, качество которых находится на высоте. Это заслуженный лидер продаж. Ремни Gates выполнены из качественного материала, а потому риски обрыва ремня ГРМ на ВАЗ с двигателем 16 клапанов снижаются к нулю.
Ремни БРТ отечественного производства. Специалисты считают, что БРТ – это российский аналог Gates. Что примечательно, качество отечественного ремня не уступает зарубежному изделию, а вот цена его на порядок ниже.

Через сколько менять ремень ГРМ, узнаем из видео от канала АВТОТЕМА ТВ.

Особенности выставления меток

Перед тем как ставить другой ремень ГРМ, лучше с самого начала установить коленвал и распредвал по заданным меткам. Шестерни выставляем в 0 положении. Точки A, B, C, D, E, F должны совпадать как показано на картинке. После этого нужно установить метки на распредвалах и кожухе ремня в одном положении.

Как выставить метки грм на 124 моторе

На горячий или на холодный двигатель нужно проверять натяжение?

В заключение – еще о двух секретах. О первом – в качестве напоминания: на 16-клапанном моторе правильное натяжение ремня получается лишь при регулировке в горячем состоянии. Второе: в зависимости от положения коленвала и распредвалов натяжение ремня циклично меняется от минимального до максимального

Второе: в зависимости от положения коленвала и распредвалов натяжение ремня циклично меняется от минимального до максимального

Немного не так. Вернее почти так, но не знаю как пояснить. В общем под действием клапанных пружин распредвалы в определенных положения стремяться провернуться в разные стороны, натягивая или расслабляя ремень. Но есть такие положения, при которых пружины одного цилиндра сами уравновешивают пружины другого — и шкив РВ сам никуда не прокрутится. И это положение — близко к положению ВМТ

Вернее отстоит от него на 2 зуба (на самом деле зависит от используемых валов). 2 зуба — это мелочь. Одна пружина еще не распрямилась, а другая только начала сжиматься. Сила там минимальна, шкив РВ можно руками провернуть на +/- 5 зубьев легко

Замена ремня на 8-ми клапанном двигателе Lada Granta. Подробное описание

Убедившись в том, что деталь в плохом состоянии, необходимо подготовиться к процедуре замены ремня ГРМ на Лада Гранта 8 клапанов. Прежде всего, нужно обеспечить удобное место для работы, хорошо освещенное, достаточно просторное и безопасное.

Из инструментов вам понадобится:

Гаечные ключи в наборе
Головки с удлинителем
Монтировка
Специальное приспособление для регулировки ролика

Ролик натяжителя часто меняют одновременно, поэтому необходимо его приобрести заранее. Во всех магазинах можно купить ролик ремня ГРМ на Гранту в комплекте.

Перед началом работ необходимо открутить провод массы от аккумуляторной батареи.

Рассмотрим процесс замены ремня ГРМ на автомобиле Лада Гранта на примере с8-ми клапанного двигателя. Основные этапы работ:

Подготовка к ремонту. Автомобиль поднимается на домкрат и снимается переднее колесо с правой тороны, а также защита, которая перекрывает доступ к двигателю.

Демонтаж защитной крышки. На автомобилях Гранта пластиковая крышка состоит из двух частей. Снять ее просто. Для начала необходимо открутить 4 болта верхней части, а затем – нижней. Использовать для этого нужно шестигранный ключ на 5. Кроме крышки, нужно демонтировать также датчик положения коленвала, просто отсоединив его от разъема и вынув из гнезда. Совмещение меток. Перед тем как производить замену ремня ГРМ на Гранта 16 и 8 клапанов, необходимо правильно установить фазы газораспределения двигателя. Для этого нужно провернуть коленвал по часовой стрелке. Делается это с помощью головки на 17. Крутить нужно, пока метка на зубчатом шкиве распределительного вала не совпадет с отметкой на внутренней поверхности крышки ГРМ. Кроме этого, отметки должны совместиться и на маховике двигателя. Проконтролировать это можно через специальный лючок в верхней части картера сцепления. Вынув резиновую заглушку, необходимо убедиться, что специальный выступ на маховике совпадал с меткой распредвала. Только после этого можно продолжать замену ремня ГРМ на Ладе Гранта.

Снятие шкива генератора. Чтоб выставленные по меткам валы не проворачивались, маховик можно застопорить через смотровой лючок. Сделать это удобней всего с помощью толстой отвертки или монтировки. Закрепив прочно маховик аккуратно откручиваем гайку, держащую шкив генератора и демонтируем его вместе с шайбой. Далее послабляем гайку шкива генератора Регулировка натяжного ролика. Гаечным ключом на 15 необходимо постепенно ослабить затяжку болта крепления ролика. Когда крепление будет ослаблено достаточно для провисания, можно начать демонтаж, убедившись еще раз, что все метки совпадают. Снятие. Деталь аккуратно снимают со всех шкивов и вынимают из моторного отсека. Если произошел полный обрыв ремня ГРМ на автомобиле Гранта, сделать это еще проще.

Установка новой запчасти. Перед эксплуатацией ремень ГРМ на Гранту 8 клапанов проверяется на наличие заводских дефектов – отслоений, трещин, излишней грубости материала. Нелишним будет посмотреть срок годности, так как резина теряет свои свойства, даже не будучи в употреблении, а пролежав на полке несколько лет. Число зубьев у ремня Lada Granta с двигателем 8 клапанов равняется 113, а его ширина составляет 17 мм. Установка детали производится в обратном порядке. Сначала его натягивают на коленвал, потом на генератор и помпу, обводя ролик, а в самом конце – на распредвал. Натяжение. Чтобы обеспечить хорошую натяжку, необходимо прокрутить ролик против часовой стрелки. Делается это с помощью специального ключа, который представляет собой 2 металлических стержня. Они вставляются в соответствующие отверстия на ролике, и он прокручивается, пока вырез на обойме ролика не совпадет с прямоугольной отметкой на внутренней втулке. Только после этого болт ролика можно закручивать. Для того чтоб понять последовательность работ, представляем вашему вниманию поясняющее видео о том, где искать метки:

Методика испытаний

Тесты ремней на прочность проводились в испытательной лаборатории ПАО «НПО Завод «Волна» на разрывных машинах Р-10 и МР-05.

Тесты на морозостойкость и ресурсные испытания проводились в испытательной лаборатории НПО «Талис».

Испытание ремней газораспределительного механизма проходило по ТУ 38.1051912-90 «Ремни зубчатые с параболическим профилем зубьев для двигателей автомобилей ВАЗ». Фактор стандарта параболического профиля для ремней с профилем округлым в данном случае не является существенным, поскольку предназначены тестируемые ремни фактически для старого доброго «восьмерочного» двигателя, а значит, и усилия, передаваемые ремнем ГРМ, остались на том же уровне.

Первым испытанием стала проверка на стойкость ремней к изгибу. При этом испытании применяется гладкий шкив диаметром 50 мм. Один ремень каждого вида проходит процедуру искусственного старения, которое осуществляется следующим образом: ремень помещается в термокамеру с температурой 120 градусов и выдерживается 70 часов. Другой ремень замораживается вместе со шкивом при температуре –45 градусов в течение 24 часов.

После ремни вынимаются, и их перегибают по гладкому шкиву зубьями наружу на 180 градусов. В зоне перегиба не допускаются разрывы и трещины. Замороженный ремень перегибается на ранее охлажденном вместе с ремнем шкиве.

Этот тест выдержали все ремни.

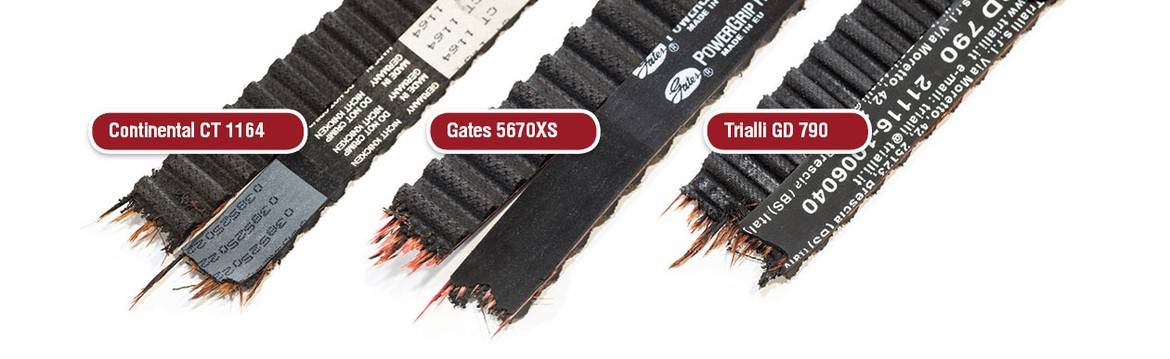

На следующем этапе мы проверяли прочностные качества ремней.

Сначала провели испытания ремней на усилие разрыва. По нормативу минимальная прочность при разрыве ремня должна составлять не менее 8 кН/см у нового ремня и 7 кН/см у ремня, прошедшего искусственное старение. Таким образом, при ширине ремня 17 мм минимальное усилие разрыва должно быть не менее 13 600 Н, а для искусственно состаренных — не менее 11 900 Н.

Это испытание проводится следующим образом: ремни устанавливают зубьями наружу на гладкие цилиндрические шкивы и растягивают со скоростью 50±15 мм/мин до разрыва на разрывной машине Р-10.

Результаты испытаний на усилие разрыва приведены в Таблице 1.

Как видно из результатов теста, все ремни имеют хороший запас прочности корда (от 1,43 до 1,8 до старения и от 1,68 до 2,1 после старения). Самый прочный корд оказался у ремней Continental CT 1164: он может выдерживать нагрузки до 2,5 тонн.

Но в ремне прочность корда — не самый главный показатель. Поэтому в качестве второго прочностного теста была проведена проверка сопротивления зуба на отрыв новых ремней и искусственно состаренных. Этот показатель должен быть не менее 92 кгс на каждый сантиметр ширины ремня — как нового, так и состаренного. Зная, что ширина испытуемых ремней составляет 17 мм, получаем усилие 156,4 кгс.

Данное испытание проводится с использованием специального приспособления, у которого есть зубчатый шкив с соответствующим испытуемому ремню профилем зуба. В приспособление заложена калибровочная пружина, которая прижимает ремень через металлическую пластину к зубчатому шкиву с требуемым усилием, в нашем случае это 119 Н. Ремень разрезается, один конец устанавливается в приспособление таким образом, чтобы пятый зуб от верха разрезанного ремня попал в гнездо шкива. Нижний конец фиксируется в зажиме, и разрывная машина МР-05 тянет за него вниз.

Результаты данной проверки показаны в Таблице 2.

На новых ремнях среза зубьев не произошло: резина еще пластична, зуб просто деформируется и перескакивает. А вот у состаренных ремней на их «окрепших» зубьях происходит срез зуба — так и случилось у Continental CT 1164 и Trialli GD 790; у Gates 5670XS произошла деформация зуба, и он перескочил. По результатам теста видно, что все ремни имеют хороший запас прочности от среза (от 1,95 до 2,43 до старения и от 2,1 до 2,51 после старения). Самым устойчивым к срезу зуба оказался ремень ГРМ фирмы Trialli.

Некоторым может показаться странным повышение прочности после искусственного старения. Это объясняется свойствами теплостойких каучуков, которые используются для изготовления ремней: при длительном нагреве происходит укрепление их внутренних связей.

По статистике замена роликов натяжения ремня ГРМ происходит чаще, чем замена самого ремня. Поэтому стоит периодически слушать, не появился ли шум от роликов, ведь вышедший из строя ролик испортит ремень ГРМ, каким бы хорошим тот ни был, что может привести к дорогостоящему ремонту двигателя.

Лада 2112 (21124) › Бортжурнал › Замена ремня ГРМ 16 кл. двигатель

Замена ремня ГРМ ВАЗ 2112 1,6 16 кл. 1. Снимаем защиту ремня ГРМ. Защита ремня ГРМ, крепится шестью болтами. Снимаем фишку с датчика коленвала, откручиваем один болт и извлекаем датчик.

2. На шкиву отсутствует один зубчик, это неспроста, это позволяет датчику коленвала определять верхнею мертвую точку, а также позволяет заблокировать коленвал, для того, что бы открутить — закрутить болт крепления шкива.

3. Делается это так, шкив совмещается с отверстием для датчика коленвала и через отверстие под датчик, вставляется подходящего размера трубка или другой подходящий предмет, в моем случае это шестигранник, шкив блокируется, а затем откручивается и снимается.

4. Ослабляем гайку натяжного ролика и снимаем старый ремень ГРМ.

5. Устанавливаем новый ремень, ремень можно установить, прокручивая правый распредвал ключом, а можно снять натяжной ролик, кому как удобнее.

6. Закручиваем обратно болт крепления шкива и совмещаем по меткам шестерню привода ремня ГРМ. Если метки на корпусе масленого насоса нет, выставляем метки на маховике и за одно, зубилом делаем метку на масленом насосе, так будет удобней.

7. Совмещаем метки шкивов распредвалов, так, что бы не сбилась шестерня привода ремня ГРМ

8. С помощью специального ключа натягиваем ремень натяжным роликом. Если ключа нет, не расстраивайтесь, натянуть можно с помощью двух гвоздей и отвертки между ними, а можно взять стальную вилку, два средних зуба удалить полностью, а два крайних укоротить напополам и загнуть. Обязательно не забыть затянуть гайку натяжного ролика. (Для натяжения ремня поверните натяжной ролик против часовой стрелки (примерно на 10–15°), для ослабления – по часовой стрелке)

9. Проворачиваем коленвал в два полных оборота и проверяем метки, если все три метки совпали, ставим шкив на место, не забываем про ремень генератора и датчик коленвала, далее защиту ремня и можно запускать двигатель.

1. Проверьте натяжение ремня. Правильно натянутый ремень должен поворачиваться на 90° от усилия пальцев (1,5–2 кгс) посередине между шкивами коленчатого и распределительного валов.

2. Беру двумя пальцами между распредвалов и вверх вниз. 5-6 мм колебается туда-сюда, тогда оставляю.

3. Отрегулировать натяжение ремня ГРМ при помощи специального прибора. Самое правильное натяжение ремня равно усилию 2кГс. Достигнув этого результата закрепляем крепежную гайку.

4. в «Руководстве», подробно описан метод ручной проверки. Он предусматривает проверку натяжения зубчатого ремня в средней части ветви между шкивами распределительных валов. Оно должно быть таким, чтобы под действием предмета шириной 3 мм с усилием в 10 кг прогиб ремня составлял 5,4 мм. Допускаются отклонения в любую сторону не более 0,2 мм. Двигатель должен иметь «комнатную» температуру (+15-30°С). Перетянутый ремень обрывается — прочность нитей корда ограниченна. И чем сильнее натянут ремень, тем быстрее порвутся нити. Ослабленный ремень тоже долго ходить не будет, т.к. при заходе на шкив зубья ремня не попадают во впадины зубьев шкива – происходит подрез и последующий отрыв зубьев от основы.

Какой ремень ГРМ лучше выбрать на 16-ти клапанную ВАЗ-2112: фирмы и бренды

Свистит и буксует? Диагностируем ремень генератора
