Какие противотуманные фары лучше поставить на ВАЗ-2114: выбор ПТФ

Преимущества Вымпел FOG LIGHT 5078

  • “Ангельские глазки”, белый цвет свечения;
  • LED кристаллы мощностью 2 х 10W;
  • Высокая прочность;
  • Мощный, направленный световой пучок;
  • Отличная светопроницаемость;
  • Напряжение питания – 12-15 В;
  • Температура свечения – 7000 К;
  • Цвет свечения – белый;
  • Материал корпуса – алюминий;
  • Мощность – 10 Вт;
  • Диапазон рабочих температур -40°C. +80°C;
  • Время работы светодиодов – 30000 ч;
  • Тип светодиодов – LED матричные;
  • Класс защиты противотуманных фар 64мм/10W с ангельск.глаз,линза Вымпел FOG LIGHT 5078 соответствует IP65;
  • Диаметр внешний (большой) – Ø 64 мм;
  • Диаметр установочного отверстия (малый) – Ø48 мм;
  • Высота фары – 72 мм;
  • Длинна проводов – 30 ± 5 см;
  • Размеры упаковки (Д/В/Т) – 210/100/95 мм;
  • Вес брутто – 460 гр.

Правовые особенности установки ПТФ в России

Как и ряд другого оборудования, которым оснащается автомобиль, ПТФ должны устанавливаться в соответствии с ПДД. Согласно правилам на основании ГОСТ 8769–75, монтаж противотуманной оптики разрешён в количестве 2 шт. На автомобиле они должны располагаться:

  • не дальше 40 см от боковой плоскости автомобиля (по внешней кромке фары);
  • не ниже 25 см от поверхности дорожного полотна (по нижней кромке фары);
  • световые отверстия противотуманных осветительных приборов должны находиться ниже верхней точки светопропускающего проёма фар ближнего освещения;
  • углы видимости противотуманок, в пределах которых они не загораживаются какими-нибудь элементами автомашины, должны составлять: по вертикали +15–10˚, по горизонтали +45–10˚.

Включение ПТФ должно производиться только совместно с габаритными огнями. На современных машинах предусмотрено место для установки таких фар. В этих местах стоят заглушки, и для монтажа фар их потребуется извлечь. Если же на автомобиле нет специально предусмотренного места, его потребуется подобрать

При этом важно соблюдать правила установки и подключения. Только при правильном монтаже можно добиться эффективной работы осветительных приборов. Противотуманные фары на автомобиле должны располагаться в строгом соответствии с ПДД

Противотуманные фары на автомобиле должны располагаться в строгом соответствии с ПДД

Каким требованиям должны отвечать ПТФ

При установке противотуманок на автомобиль нужно знать о правилах, которым они должны соответствовать:

  1. Для наилучшего освещения полотна дороги рассматриваемая оптика должна иметь чёткую верхнюю границу светового пучка.
  2. Если на машине нет специально отведённых мест для монтажа ПТФ, монтировать их выше головной оптики нельзя. Оптимальный вариант их расположения — как можно ближе к дороге. Более низкое расположение будет способствовать лучшему освещению в плохую погоду. Но и чересчур низкое расположение приведёт к тому, что фара в дождь будет постоянно мокрая, возможно попадание воды внутрь.
  3. Если оптика является не заводской, то желательно брать её с заглушками. Это позволит эксплуатировать фары по мере необходимости и значительно продлить их срок службы.
  4. Чтобы оптика не мутнела и не запотевала, рекомендуется использовать специальные средства для обработки.

Как можно было понять, для установки противотуманок не требуется каких-то специальных инструментов, знаний и навыков. Каждый автовладелец может проделать эту процедуру самостоятельно, придерживаясь описанных выше рекомендаций.

Каждый автовладелец при необходимости может самостоятельно установить противотуманные фары. Процедура не требует особых знаний и умений. Придерживаясь определённой последовательности действий и выбрав оптимальную схему подключения, произвести монтаж и отрегулировать фары не составит большого труда.

Переделка кнопки ближнего света

Она, как абразив, повышает силу трения, которая создает сопротивление движению стекла.

Установка ПТФ обеспечивает лучшее освещение обочины и боковой разметки, снижая риск съезда с дороги Некоторые автомобилисты придерживаются ошибочного мнения, считая, что противотуманные фары с высокой эффективностью освещения могут быть только жёлтого цвета. Эти пазы имеют свойство забиваться грязью.

Это позволило свести к минимуму дополнительные детали и упростило конструкцию.

Возникает всем известная ситуация — ослепление водителей встречных транспортных средств, что повышает риск возникновения ДТП. Это связано с геометрией механизма подъема. Действительно ли это так?

Ручные стеклоподъемники

Клипсы установлены по всему периметру двери в количестве 8 штук. Стоимость замены Замена стеклоподъемников ВАЗ обходится дешевле, чем установка электрических механизмов взамен ручных.

Проблем они создают меньше электрических, но неудобство их использования заключается в том, что находясь на водительском месте, невозможно открыть окно с пассажирской стороны, не отвлекаясь от вождения. Передний левый стеклоподъемник быстрее выходит из строя по причине более частого использования.

Регистрация

Расположение реле и предохранителей старого образца 1 — реле включения очистителя фар К6 ; 2 — реле времени омывателя заднего стекла К1 ; 3 — реле прерыватель указателей поворота и аварийной сигнализации К2 ; 4 — реле стеклоочистителя К3 ; 5 — контактные перемычки на месте реле контроля исправности ламп; 6 — реле включения обогрева заднего стекла К10 ; 7 — запасной предохранитель; 8 — реле включения дальнего света фар К5 ; 9 — реле включенния ближнего света фар К11 ; 10 — предохранитель; 11 — реле включения электродвигателя вентилятора системы охлаждения двигателя К9 ; 12 — реле включения звукового сигнала К8. В салоне в удобном для водителя месте устанавливается кнопка включения ПТФ Со штатной передней панели снимается решётка с динамиком. Для подсветки кнопки ЦЗ 4. На водительской двери есть блок кнопок, которые управляют всеми стеклами, имеющими электрическое подключение стеклоподъемников ВАЗ

Он состоит из ролика и редуктора, который вращается либо рукояткой, либо электродвигателем при наличии электрической схемы у стеклоподъемника ВАЗ Верхнюю часть получившихся колодок заливаем силиконом. К блоку предохранителей от реле противотуманок протягиваются упомянутые провода. Как победить данную проблему я пока не придумал, поэтому микропереключатель я пока отключил и пользуюсь кнопкой ЦЗ. Отсутствует 8. ВАЗ 2110,11,12 ПОДКЛЮЧЕНИЕ ПЕРЕДНИХ ПРОТИВОТУМАННЫХ ФАР ПО ШТАТНОМУ

Источник

Установка и подключению передних и задних ПТФ на ВАЗ 2113, 2114, 2115

Прежде чем приступить к монтажу противотуманок, потребуется подобрать определённый перечень инструментов и дополнительных элементов. Можно приобрести как готовый комплект для подключения, так и по отдельности подобрать необходимые запчасти. Когда все подготовлено, можно размечать на переднем бампере место под установку будущих фар. На ВАЗ 2115 с завода есть штатные отверстия, а в случае с ВАЗ 2113 и ВАЗ 2114 потребуется поработать инструментом (лобзиком или дрелью). Если нет желания повреждать бампер, можно установить осветительные приборы на специальные кронштейны.

Под установку противотуманок в переднем бампере нужно сделать отверстия при помощи лобзика или дрели со свёрлами, предварительно выполнив разметку

Вам понадобится:

  • напильник;
  • дрель и свёрла;
  • электрический лобзик;
  • рулетка;
  • маркер.

Материалы для монтажа

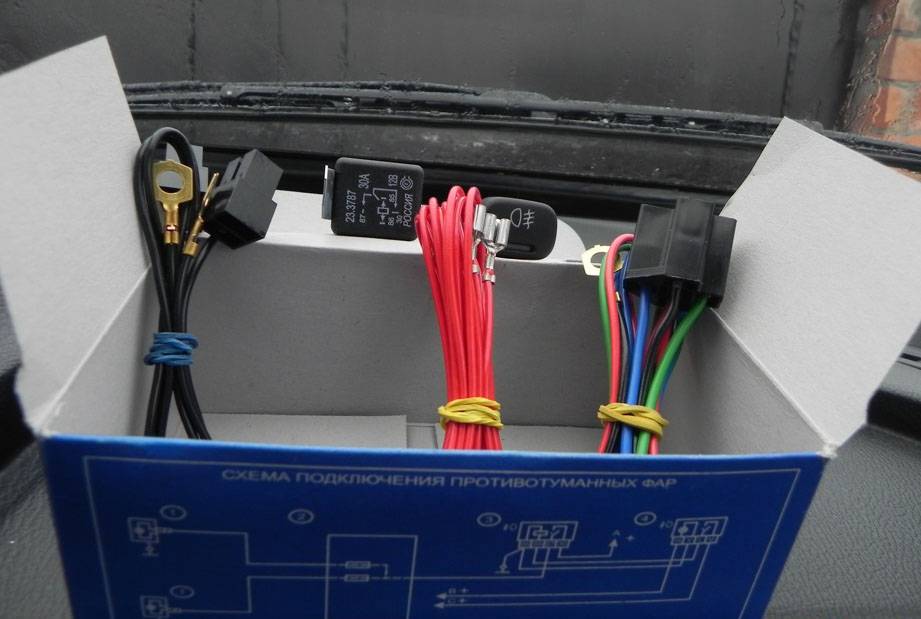

Как правило, набор для установки ПТФ на ВАЗ 2113, 2114, 2115 включает такие элементы:

  • фары с лампочками;
  • комплект проводов;
  • электромагнитное реле;
  • кнопка включения ПТФ;
  • стяжки и клипсы для фиксации проводов;
  • схема подключения ПТФ ВАЗ 2113, 2114, 2115.

В набор для подключения противотуманок должны входить провода с клеммами и разъёмами, реле, кнопка

Монтаж рассматриваемых источников освещения обязательно должен выполняться с применением кнопки и электромагнитного реле. Дело в том, что противотуманки потребляют довольно большой ток и подключение напрямую к замку зажигания приведёт к подгоранию, а впоследствии перегоранию контактов. Все это может способствовать повреждению изоляции проводов и возникновению короткого замыкания, в результате чего возможен выход из строя электропроводки.

Пошаговая установка и подключение ПТФ

Для монтажа противотуманок необходимо соблюдать следующий порядок выполнения операций:

  1. Монтаж кнопки включения фар в салоне. Место под элемент можно выбрать любое, лишь бы водитель мог без затруднений управлять клавишей. Довольно часто деталь устанавливают вместо заглушек на торпеде.

  2. С передней панели снимают решётку с динамической головкой. За ней расположены две колодки, рассчитанные на включение фар, индикацию о работе ПТФ и подсветку кнопки.
  3. Расположив кнопку в удобном месте, к ней подключают разъёмы. После этого решётку можно поставить на место.
  4. Установку реле выполняют под капотом на перегородке моторного отсека возле монтажного блока. Чтобы его снять, необходимо открутить 2 гайки, приподнять и отыскать 2 колодки (номер 7 и 8).

  5. К блоку реле прокладывают колодку со жгутом из четырёх проводов с контактами, идущими в комплекте.

  6. Подключение проводов, которые идут от реле ПТФ, выполняется согласно схеме в следующем порядке: к колодке №8 монтажного блока на 8 клемму подсоединяют провод от 30 контакта реле, 87 контакт реле идёт на 1 клемму разъёма, 86 — «масса», а 85 соединяют с 17 клеммой колодки №7.

  7. Протягивают плюсовые провода к ПТФ, массу в основном закрепляют на гайку блок-фар. Напряжение «+» на противотуманки подаётся со 2 и 3 контакта колодки №8.

  8. После всех соединений разъёмы устанавливают в монтажный блок и выполняют его крепление.

Что касается задних ПТФ на ВАЗ 2113, 2114, 2115, то на этих модификациях авто такой источник света устанавливается с завода, т. е. в заднем фонаре используется ещё одна лампочка. Управление осуществляется также из салона при помощи кнопки, но только без фиксации, поскольку используется несколько иная конструкция реле (электронное). Об этом стоит знать и не пытаться установить клавишу с фиксацией.

Видео: установка ПТФ на ВАЗ 2114

Проверка работоспособности ПТФ на ВАЗ 2113, 2114, 2115

После того как осветительные приборы установлены и подключены, необходимо проверить, насколько всё корректно работает. Для этого достаточно включить габариты и нажать клавишу, подающую напряжение на реле ПТФ, после чего лампы фонарей должны загореться. Когда габариты выключаются, лампы ПТФ также должны погаснуть, независимо от положения кнопки противотуманок. После проверки работоспособности источника освещения потребуется отрегулировать световой поток таким образом, чтобы встречные водители не ослеплялись.

После установки и подключения проверяем работу ПТФ: при включении габаритов и нажатии на кнопку включения противотуманок фонари должны загореться, при выключении габаритов лампы должны погаснуть

Противотуманная оптика относится к необходимому осветительному оборудованию любого автомобиля. Такие приборы в значительной степени облегчают поездку в условиях плохой видимости. Если на определённой модели авто с завода не установлены ПТФ, монтаж можно провести самостоятельно. Для этого не потребуются специальные инструменты и особые навыки и знания.

Как выбрать противотуманки ВАЗ 2115 и ПТФ ВАЗ 2114

Начнем с того, что существует несколько видов противотуманных фар. Если точнее, есть два типа: штатные и универсальные ПТФ

При этом важно понимать, что от качества самих туманок сильно зависит их эффективность

Идем далее. Штатные ПТФ могут быть оригинальными или аналогами. В любом случае, они выпускаются под конкретную модель автомобиля, имеют аналогичные крепления, корпус и т.д. Такие ПТФ проще всего устанавливать, особенно если в бампере уже есть места для установки, прикрытые заглушками.

Универсальные ПТФ имеют такое крепление, которое обеспечивает возможность их установки на разных моделях авто, такие туманки можно ставить в области заглушек на бампере, на решетке радиатора, навешивать их на бампер и т.д.

Еще, более яркий ксеноновый свет, который лучше галогенок на сухой дороге, зачастую обеспечивает худшую видимость именно в туман и дождь, так как цветовая температура несколько отличается от галогеновых фар даже у максимально приближенных по характеристикам ксеноновых аналогов.

Также стоит отметить, что более яркое свечение ксенона может быть причиной ослепления встречных водителей. С учетом такой особенности ПТФ с ксеноном нужно опускать ниже, постоянно следить за их регулировкой, поддерживать фары в чистоте и не включать противотуманки в обычных условиях (когда нет тумана, снега или дождя).

Светодиодные ПТФ являются более экономичными в плане энергопотребления, меньше нагружают АКБ и проводку. Срок службы светодиодных ПТФ хорошего качества обычно выше, чем галогеновых или ксеноновых.

Минусом является высокая стоимость изделий высокого качества. Еще отдельные требования следует учитывать во время монтажа, так как в случае ошибок при установке или нарушении вентиляции светодиодные фары могут сильно нагреваться, что выводит их из строя.

ПТФ и ксенон ВАЗ 2113, 2114, 2115

1. Установка лампы ксенон Sho-me H3 4300K в ПТФ ВАЗ 2115

Купил себе ксенон Н3 4300 к в туманки. Давно хотел. Про лампу которую купил: Лампа ксенон Sho-me H3 4300K

Общие характеристики Цветовая температура: 4300 Рабочее напряжение питания: 13,5 В Напряжение для запуска лампы: 23000 В Номинальный ток потребления: 3 А Потребляемая мощность: 35 Вт Рабочий диапазон питающих напряжений: 7-21 В Максимальный ток потребления: 15А Световой поток: 2600 лм Срок службы: 2000 ч

Дополнительная информация: Диапазон рабочих температур: от -40 С до +105 С

Цветовая температура 4300К.

Белый цвет с лёгким жёлтым оттенком.

Данная температура используется в штатном ксеноне и является самой лучшей по светоотдаче. При температуре свечения 4300К лампа достигает наивысшей яркости. Использование лампы с этой температурой гарантирует безопасность на дорогах при плохих метеоусловиях

Для тех, кто не знает, что такое ксенон

Это инертный газ и один из элементов периодической системы Менделеева. Ксеноновая лампа являет собой смесь этих инертных газов, находящихся в стеклянной трубе. Эта смесь газов и дает приятный, чистый, яркий, белый свет, который ничуть не раздражает глаза. К слову, современные технологии позволяют получать помимо белого, также и синий, либо голубой цвет ксенона. Принцип работы ксеноновых фар, либо HID – фар повышенной интенсивности излучения, — это возникновение электрической люминесцентной дуги в стеклянной колбе. Комплект ксенона вставляется в обыкновенные фары, не создавая никакой преграды для работы электросистемы автомобиля и, имея абсолютно точную и правильную фокусировку, ничуть не будет ослеплять автомобили, идущие во встречном направлении.

Один из самых важных параметров для любого источника света – это его яркость. Автомобильные фары, оснащенные ксеноном, имеют яркость, в три раза превышающую этот показатель у обычных ламп. А чем лучше мы будем ориентироваться в темноте, тем безопаснее и быстрее мы преодолеем свой маршрут. Еще одним неоспоримым преимуществом ксенона перед обычными лампами является их долговечность: опыт показывает, что ксеноновая лампа служит в десять раз дольше. В количественном измерении – это где-то 3000 часов работы. Применительно к условиям России считается, что передний свет фар задействован около четырех часов в день. Следовательно, ксенон прослужит около 750 дней, или же не менее двух лет, что говорит не в пользу традиционных ламп, оснащенных лишь галогеном. Что касается потребления энергии, то использование ксенона постоянно доказывает свою эффективность: потребляя 35 Вт мощности, на тепло тратится 7 % энергии. Для обычной галогеновой лампы эти показатели следующие – 55 Вт и 40 %! Отсюда следует и сохранение ресурсов двигателя. Использование ксеноновых ламп сокращает потребление энергии, генератор работает менее интенсивно, следовательно, замедляется его износ, а также и износ других деталей двигателя. В наши дни иметь ксенон – это престижно, модно, а также современно и безопасно. Сегодня это неотъемлемая часть дорогих автомобилей совершенно любых марок. Такой автомобиль не останется незамеченным и сразу остановит на себе любые взгляды. Не удивительно, что ксенон называют алмазом или бриллиантом в оправе автомобиля. И так начнём Вот такой комплект купил

Чтобы установить в штатные туманки, надо снять фару, отвернуть отвёрткой крестовой 2 винта (самореза)

Стоит ли устанавливать в ПТФ ксеноновые лампы?

Некоторые автомобилисты задумывается об установке ксенона. Стоит ли это делать? Ответ будет отрицательный. Основная задача, которую выполняют противотуманки, заключается в освещении дороги непосредственно перед транспортным средством, не более 15 м

Обратите внимание: ни один автопроизводитель не использует в ПТФ ксеноновые лампы. Проблема заключается в том, что ксенон нарушает фокусировку

Штатные фары неспособны рассеивать световой поток ксенона. Всё это приводит к преломлению лучей и ослеплению других участников дорожного движения.

Ксенон действительно дает больше света, особенно, если использовать дешевые китайские подделки. Штатные ПТФ с ксеноном рассеивают свет по всей плоскости, создавая иллюзию света и ослепляя других водителей.

Необходимо напомнить о том, что использование ксеноновых ламп в противотуманках нарушает нормы ГОСТа.

Интересный факт: в Германии за включение ПТФ при хорошей видимости предусмотрен штраф в размере более 100 евро. Причём в данном случае речь идет исключительно о стандартных лампах, без ксенона. Поэтому рекомендуется сразу отказаться от этого варианта.

Инструкция по замене

Ларгус замена лампы ближнего света: как поменять перегоревшую лампочку в фаре

Процедура замены ламп приборной панели не представляет существенной сложности. Единственным проблемным моментом может стать разборка, позволяющая снять щиток подсветки и добраться до лампочек. Сложность состоит в том, что винты крепления находятся в разных точках, и надо знать их расположение. Рассмотрим процесс по порядку:

Необходимые инструменты

Для замены лампочек в приборной панели понадобятся:

  • отвертка с жалом под крест;
  • плоская отвертка, желательно с тонким жалом для отщелкивания заглушек и креплений;
  • пассатижи для демонтажа патронов;
  • набор светильников на замену.

Малое количество нужных инструментов делает работу удобной и быстрой. Если планируется произвести небольшой тюнинг — изменение цвета или яркости подсветки, то потребуются дополнительные приспособления для удаления заводской краски, демонтажа пластиковых светофильтров и растворитель для очистки остатков окрашивающего слоя на тыльной стороне щитка приборов.

Замена подсветки

Для получения ровной подсветки рекомендуется по возможности менять сразу все лампочки приборной панели. Замена одного светильника может создать ситуацию, когда уже через неделю придется повторять всю процедуру для того, чтобы поменять другую перегоревшую лампу. Поэтому специалисты рекомендуют обновлять сразу всю подсветку. Также целесообразно поменять лампы накаливания на светодиоды — они экономичны, обладают широким ассортиментом и предоставляют большой выбор оттенка и яркости свечения.

Как разобрать приборную панель

В первую очередь необходимо снять декоративную накладку с магнитолы. На ВАЗ 2114 приборная панель механически связана с этой деталью, поэтому надо ее сразу отсоединить. После этого выполняют следующие действия:

  • при помощи плоской и крестовой отверток отсоединяется декоративный кожух. Рулевую колонку следует максимально опустить, чтобы она не препятствовала выполнению работ. Придется аккуратно отщелкнуть декоративные заглушки и открутить 5 саморезов, фиксирующих кожух. Также надо снять ручки с ползунков и выключателя отопителя;
  • после отсоединения шурупов кожух надо потянуть на себя. Действовать следует аккуратно, возможно, еще не все элементы удалены и их можно сломать. Можно кожух полностью не снимать, места для откручивания крепежных винтов хватит;
  • для отсоединения приборной панели нужна длинная отвертка под крест. Винты откручивают, наклоняют щиток на себя и выдергивают клеммные колодки с соединительными проводами.

Важно! После этого панель будет полностью освобождена, и с ней можно свободно работать

Замена ламп подсветки

Для демонтажа патронов удобно воспользоваться небольшими пассатижами. Ими захватывается плоская задняя часть. Она аккуратно поворачивается на половину оборота против часовой стрелки, после чего узел можно извлечь из гнезда. Подобным образом извлекаются все элементы, подлежащие замене. Затем светильники извлекают и устанавливают на их место новые экземпляры. Вставляют патроны в гнезда и поворачивают на полоборота по часовой стрелке для фиксации. После этого рекомендуется присоединить клеммные колодки, подать рабочее напряжение и проверить работоспособность лампочек, пока не произведена сборка кожуха. Производится проверка систем автомобиля:

  • включают зажигание и проверяют работу индикаторов давления масла, генератора и «чек». Поднимают рычаг ручника и смотрят, зажглась ли лампа;
  • запускают для проверки аварийную сигнализацию;
  • переключают дальний и ближний свет головных фар и определяют, работает ли индикация;
  • включают габариты.

Если все элементы системы освещения работают в штатном режиме, производят сборку приборной панели в обратном порядке. На этом процесс замены лампочек приборки ВАЗ 2114 завершается.

Регулируем противотуманные фары на ВАЗ-2114 своими руками: настройка ПТФ

Противотуманные фары – это бесспорно не лишний элемент в системе внешнего освещения автомобиля. И многие владельцы ВАЗ-2114, на которых они не установлены, приходят к выводу о необходимости монтажа такого оборудования. Подобные световые элементы просто спасают в условиях недостаточной видимости и условиях плохой освещённости обочин дорог.

На видео ниже показаны общие аспекты регулировки противотуманных фар:

Пошаговый процесс регулировки противотуманных фар

Можно приступать к их регулировке. Проведение этих работ можно условно поделить на два этапа – это предварительная подготовка и сама настройка работы светового потока. Ниже о них расскажем подробнее.

Подготовительные работы

  1. Убедитесь в том, что вновь установленное оборудование работает исправно, включается независимо от работы ближнего света фар и в тандеме с габаритными огнями.
  2. Если у вас есть сомнения в правильности подключения, то наша схема поможет вам окончательно определиться с этим. Подобная схема достаточно примитивна и в ней сможет разобраться даже тот автолюбитель, который ранее не имел дела с электрическими приборами.

Так выглядит схема подключения.

Всё готово для регулировки.

Как правило, выполнение таких работ занимает не более 15-ти минут, важно правильно соблюдать порядок их выполнения

Настройка ПТФ

Процесс регулировки также будет не сложным и выглядит следующим образом:

Регулировку ПТФ следует проводить при наличии веса на водительском сиденье, весом не менее 75 кг. Это правила, которые описывают нормы ГОСТ, поэтому во время регулировки, на место водителя необходимо посадить помощника

Далее, первым делом производим регулировку световых пучков, обратите внимание на то, что они должны быть идентичными с тем, что установлено на автомобиле – 57,7 см. Регулировку каждой фары производим в отдельности индивидуально, закрывая куском картона второй источник света

Так выглядит примерная схема регулировки ПТФ.

Наглядная схема регулировки ПТФ на ВАЗ-2114

Местоположение такого болта обозначено стрелкой.

Ещё одна схема для наглядности

Подробнее о регулировке

Однако после установки противотуманных фар, процесс не считается законченным прямо до того момента, пока не будет произведена их полная регулировка, потому как именно эти работы способны повысить эффективность и надёжность использования этих приборов

Ниже мы расскажем вам, как правильно отрегулировать противотуманные фары, и на что необходимо обращать повышенное внимание

Почему ПТФ?

Свет ПТФ и ближнего света

Наверняка каждый водитель, который передвигался на автомобиле в условиях тумана, знает насколько это сложно. Это связано не столько с ограниченной видимостью, сколько с попаданием пучка света на мельчайшие капли влаги, которые отражаясь, создают блики, существенно ухудшая обзор.

Однако стоит знать и обязательно соблюдать несколько правил по эксплуатации подобных световых приборов:

Согласно принятым нормам государственного стандарта (ГОСТ — 8769-75 – прим.), установка противотуманных фар не разрешается на расстоянии ниже, чем 25 сантиметров от дорожного полотна и нижней части бампера автомобиля. Противотуманные фары с ксеноновыми лампами работают намного эффективнее, однако на них и цена больше и сотрудники ГИБДД «реагируют» на подобные автомобили намного чаще

При выборе фары обращайте внимание на светорассеиватель , который при работе должен иметь чёткую границу светового потока. При работе подобные фары способны выдать свет на куда более широкие границы

Когда вы установите фары на место фиксации, позаботьтесь о том, чтобы их стёкла были защищены специальной, прозрачной антигравийной плёнкой. Так, они будут меньше подвержены воздействию мелких камней от вблизи идущих автомобилей, тем самым снизят факты деформации и появления трещин на стёклах. Обращайте внимание на границу светового потока, которую выдаёт лампа, так можно гарантировать то, что луч света не будет «сломан» и исключит факты ослепления встречных водителей.

Обращая внимание на подобные товары в магазинах, ваш выбор должен выпасть только на изделия из качественного пластика, с отражателем на котором отсутствуют повреждения, а соединения водонепроницаемы. Именно в таком случае, противотуманная фара прослужит долго и эффективно

Какой цоколь в противотуманных фарах ВАЗ-2114: какие лампочки там стоят?

Автомобиль: ВАЗ-2114. Спрашивает: Колесников Николай. Суть вопроса: Какой цоколь в противотуманках ВАЗ-2114, перегорела одна лампа?

Здравствуйте! Я являюсь счастливым обладателем ВАЗ-2114, на котором установлены заводские противотуманные фары. Видел, что многие туда умудряются ксенон воткнуть, но мне не очень хочется заморачиваться, так как там ещё блок розжига необходимо устанавливать, честно, даже не знаю как это технически реализовать.

Перегорела лампа, хочу поставить светодиодные

К тому же одна лампа в ПТФ перегорела. Вот и решил поставить в ПТФ светодиодные лампы. Как думаете нормальный свет будет?

Хотелось чтобы был яркий белый свет, а не такой как от обычных галогенок. Уже бы попробовал, но не знаю какой размер цоколя. Недавно поставил Биксенон на фары, там размер известный — Н4. Народ, подскажите, кто знает, какой цоколь в стандартных противотуманках и как правильно заменить лампы?

Цоколь может быть разный

В зависимости от того, какой тип противотуманных фар установлен у ВАС на автомобиле — может быть и разный цоколь. Всего цоколя может быть два: h4 и h21.

The following two tabs change content below.

Эксперт по автомобилям Лада с многолетним стажем. Владею автомобилем Лада Гранта, собираю корч на базе «Приоры». Иногда остаюсь с ночёвкой в гараже. Моя жена к автомобилям ревнует меня больше, чем к женщинам.

Для полной уверенности я рекомендую снять перегоревшую лампу и подобрать аналогичную в авто-магазине.

В этой ПТФ цоколь h5

Установка светодиодных ламп в стандартный цоколь

Светодиодные ПТФ в стандартный цоколь

Светодиодные ПТФ в стандартный цоколь

Свет светодиодной ПТФ

Сразу скажем, светодиодные лампы ПТФ светят хуже.

carfrance.ru

Установка противотуманных фар своими руками

В процессе установки противотуманных фар придется осуществить несколько этапов:

  • установка фар в бампер,
  • протяжка проводов,
  • подключение реле и предохранителя,
  • монтаж кнопки или замена ручки переключения поворотов и света фар.

Каждая модель автомобиля имеет свои особенности, поэтому заранее необходимо выяснить нюансы подключения ПТФ на автомобильных форумах или у коллег с аналогичными машинами. Начинать работу по установке противотуманок в машину следует с отсоединения минусовой клеммы аккумулятора.

Установка противотуманных фар в передний бампер

Многие автомобилисты на данном этапе сталкиваются с проблемой снятия бампера. Облегчить задачу поможет смотровая яма или подъемник. Вот несколько простых советов, которые облегчат установку ПТФ в передний бампер:

  1. Предварительно нужно подготовить место, куда снятый бампер можно будет положить.
  2. Не нужно спешить и сильно дергать бампер, иначе пластик может треснуть.
  3. Когда бампер будет снят, необходимо аккуратно вырезать отверстия в соответствующих местах под установку противотуманных фар. Лучше делать эту операцию, начиная с малого отверстия, постепенно подгоняя его под размер каждой фары (так удастся избежать образования щелей, через которые в ПТФ будет в дальнейшем проникать влага и пыль).
  4. К некоторым противотуманкам продаются специальные декоративные заглушки, которые подбираются по модели автомобиля и даже по цвету бампера. При наличии таких заглушек, процесс подгонки отверстий в бампере под противотуманные фары намного упрощается.
  5. Далее останется прикрутить к бамперу крепления, а затем с их помощью закрепить и сами фары.

Когда обе противотуманки будут установлены на места, после монтажа бампера на автомобиль, к ним подключаются разъемы проводов питания.

Протяжка проводки для подключения ПТФ

От кнопки или ручки включения противотуманных фар нужно протянуть провода к блоку предохранителей. Для этого понадобится несколько проводов длиной от 20 см до 1,5 м (в зависимости от схемы подключения и особенностей конкретного автомобиля).

Смысл подключения достаточно простой: выключатель должен включить реле, которое в свою очередь замкнет цепь питания и подаст напряжение на противотуманки. Эту работу проще всего выполнить по универсальной схеме, подходящей практически для любой марки авто (см. видео выше).

На машинах, имеющих заводскую подготовку для подключения ПТФ все намного проще. В ином случае, проводку придется проложить самостоятельно.

  • Плюсовые контакты каждой фары соединяются между собой, а затем одним общим проводом подключаются к соответствующему реле цепи питания, согласно схемы подключения ПТФ.
  • Минусовой контакт каждой противотуманной фары соединяется с кузовом или шасси автомобиля. Место соединения должно быть хорошо зачищено от краски, ржавчины и грязи.
  • Все дополнительные провода лучше зафиксировать к элементам кузова или другой проводке пластиковыми хомутами или изолентой.

Ну а вставить в соответствующее посадочное гнездо реле и предохранитель большого труда не составит.

Монтаж выключателя противотуманных фар

В зависимости от модели автомобиля противотуманные фары могут включаться отдельной кнопкой в блоке управления включением-выключением света автомобиля или же ручкой включения указателей поворотов и фар.

В последнем случае необходимо будет демонтировать данный узел и установить на его место новый блок, оснащенный выключателем противотуманных фар

При выполнении этой работы важно подобрать все крепежные элементы кожухов и панелей, тогда демонтаж не принесет дополнительных проблем со сломанными пластиковыми деталями

После выполнения всех этапов установки ПТФ остается проверить последовательность подключения, надежность крепежа соединений, присоединить минусовую клемму к аккумулятору и выполнить пробное включение противотумнок. Если включение и выключение противотуманных фар происходит в штатном режиме, необходимо провести точную регулировку светового потока по высоте (см. схему регулировки). В дальнейшем не забывайте регулярно очищать противотуманки от грязи и своевременно менять перегоревшие лампочки.

Замена всех ламп в фаре на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать! Лампочка фары – по сути где бы ни стояли лампы, но всё же долго они не служат так как время от времени перегорают, но многие не знают из-за чего это происходит, в основном лампы должны служить не слишком короткую жизнь, выходят они из строя только по трём причинам, а именно лампа может выйти из строя из-за того что она у вас попалась бракованной и тем самым имеет плохой контакт, а так же она выходит понемногу из строя потому что она не плавно а резко включается, тем самым по нити накаливания пробегает очень быстро ток и в связи с этим лампочка может перегореть, и ещё выходит она из строя и-за того что лампочка не рассчитана под напряжение которые выдаёт ваша проводка, вот к примеру вы купили лампочку на 220 вольт (Рассматривается на примере люстры), а проводка люстры выдаёт 230-240 вольт и в связи с этим лампа очень быстро перегорает.

Примечание! Для того чтобы заменить лампочку на автомобиле, вам нужно будет запастись: Чистой тряпкой это на тот случай если вы вдруг испачкаете новую лампу и спиртом благодаря которого вы будете счищать грязь с испачканной лампы!

Где находятся все лампы в фаре? Внутри самой фары находятся всего две лампы, а именно лампочка габаритного света (Место где она устанавливается указано синей стрелкой) и галогеновая лампа (Место указано красной стрелкой), ещё одна лампа встраивается в указатель поворота блока фары, на фото ниже этого указателя нет да и смысла нет внутреннюю часть его показывать, самое главное чтобы вы имели представление о основной фаре, а именно о том что за стеклом фары находиться.

Примечание! Обе этих лампы, то есть лампа габаритного света и галогеновая лампа, нужны для совершенно разных целей, вот к примеру лампа габаритного света идёт очень маленькая (Она ещё изображена на фото ниже) и нужна она лишь для того, чтобы обозначать габариты автомобиля в тёмное время суток и включается она совместно с ближнем светом фар, а вот за ближней свет фар и за дальний уже отвечает одна единственная галогеновая лампа о которой многие уже знают, так вот галогеновая лампа в автомобиля семейства Самара 2 применяется двух нитевая и тем самым она светит и ближним (Одна нить накалена) и дальнем светом (Обе нити накалены)!

Когда нужно менять все лампы в фаре и о каких лампочках пойдёт речь в статье? Очень трудно предугадать когда же выйдет лампа из строя, потому что в основном лампы выходят из строя мгновенно (Но могут и постепенно), поэтому чтобы не случилось у вас такого, например вы едете по тёмной дороге в далёкую местность и у вас тут же перегорает лампа, рекомендуется всегда возить запасные лампочки у себя в автомобили, да и к тому же менять их не составит особого труда.

Теперь пару слов о каких лампах пойдёт речь в статье, а речь пойдёт о замене всех ламп которые встраиваются в блок фары, то есть мы написали инструкцию по отдельной замене галогеновой лампы, а так же по отдельной замене лампочки габаритного света и соответственно о лампочки которая встраивается в указатель поворота.

Как заменить все лампы на ВАЗ 2113-ВАЗ 2115?

Примечание! Прежде чем начать, обязательно учтите для себя одну вещь, ни в коем случае не беритесь пальцами руки за стеклянную колбу а иначе из-за этого ваша лампочка может гораздо быстрее выйти из строя, поэтому рекомендуем замену ламп вам производить в обязательно чистых перчатках, но если же вы уже взялись пальцами руки за стеклянную колбу, то в таком случае перед тем как устанавливать лампу протрите при помощи чистой тряпки смоченной в спирте всю колбу, от жира и грязи! (Эта информация относиться только к галогеновой лампе, на маленькую лампу габаритного света и на лампу указателя поворота соблюдать эту процедуру не следует, но всё же рекомендуем вам при работе с лампочками пользоваться чистыми перчатками)

Замена лампы ближнего и дальнего света:

1) Как уже было сказаyо ранее, лампа на ближней и дальний свет идёт всего лишь одна но она двух нитевая, поэтому чтобы её заменить вам нужно будет сперва открыть капот у автомобиля и после чего на обратной стороне блока фары разыскать два болта (Болты указаны стрелками) которые крепят крышку фары, после того как выйдёте эти болты полностью их рукой отверните и после чего как показано на маленьком рисунке ниже, снимите пластмассовую крышку с блока фары.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
