Как зарядить аккумулятор автомобиля в домашних условиях

Особенности зарядки разных типов аккумуляторов

Существует множество разновидностей АКБ:

  • сурьмянистые и малосурьмянистые;
  • кальциевые;
  • гибридные;
  • гелевые;
  • EFB;
  • свинцово-кислотные, Pb;
  • литий-ионные, они же литиевые, Li-ion.

В топ качественных зарубежных АКБ на сегодняшний день входят модели таких фирм как Varta, Mutlu, Bosch. Отечественных — AxTex, Аком, Зверь, Орион.

Пластины большинства аккумуляторов содержат свинец, но некоторые производители добавляют туда серебро, которое уменьшает коррозию. Линейки с содержанием серебра обычно имеют в названии слово silver (сильвер).

Аккумуляторные батареи различных видов имеют разный принцип устройства и как следствие свои особенности, которые можно посмотреть в таблице.

Тип Характеристики Особенности подзарядки Кальциевый аккумулятор Кальциевые АКБ меньше других расходуют воду за счет добавления кальция (Ca) в пластины. Они плохо переносят глубокую разрядку. Сам аккумулятор не нужно часто обслуживать, но если он все же разрядился, потребуется сложный процесс зарядки. Обычный зарядник в случае с кальциевой батареей не даст желаемого результата. Для восстановления заряда потребуется специальное устройство, способное поддерживать напряжение не менее 16В. Иначе батарея не зарядится полностью. Чаще всего специалисты рекомендуют устройство “Вымпел-55”. Процесс подробно описан в инструкции: подсоедините АКБ к заряднику; установите напряжение 16,1 В и силу тока в 10% от емкости устройства; заряжайте до тех пор, пока значение тока не достигнет 0,5 А; установите силу тока на 3 А, а напряжение в границах 16,1-13,1 В. Смысл в том, что на последнем этапе динамика зарядки идет как бы волнами. Напряжение и ток меняются. На верхней границе значения достигают 16,1 В и 3 А соответственно, а на нижней границе — 13,1 В и 0 А. Чем полнее заряжена батарея, тем меньше длится заряд. Когда заряд (верхняя граница значений) будет длиться несколько секунд, а пауза (нижняя граница значений) — несколько минут, значит АКБ заряжена.
Гибридный аккумулятор Гибрид сочетает в себе несколько технологий: малосурьмянистую и кальциевую. В нем два вида пластин, и он сочетается в себе плюсы обоих вариантов. С одной стороны, гибрид менее чувствителен к глубокой разрядке, а с другой, у него небольшой расход электролита, он мало разряжается. Гибриды довольно дороги, но становятся все популярнее и популярнее. Заряжать гибрид гораздо проще, чем кальциевую АКБ, для этого не требуется никаких специальных познаний. Алгоритм действий тот же, что и при стандартной зарядке. Если хотите быстро подзарядить устройство, выставьте значение тока на 10% от емкости батареи. Способ хорош для периодического использования. Нельзя все время заряжать АКБ на максимальном токе — она прослужит меньше. Лучше всего выставить слабый ток — не более 2 А, напряжение установить 14,2 В. Потребуется больше времени для подзарядки, зато устройство прослужит дольше.
Гелевый аккумулятор Гелевые АКБ — самая современная технология. К ним относятся AGM и GEL аккумуляторы (например, фирмы “Варта”). Свинцовые пластины в них запечатаны в специальный гель, который не дает вытечь или выкипеть электролиту. Гелевые АКБ хорошо переносят глубокую разрядку и не боятся холода. Они быстро заряжаются, хотя и разряжаются тоже быстро

С другой стороны у гелевых АКБ высокая цена, а заряжать их сложнее.

Самое важное при зарядке такой батареи — установить правильное напряжение. Оно не должно превышать 14,5-15В

Сильное напряжение испортит гель, и устройство придет в негодность! Таким образом, ЗУ должно иметь функцию регулировки силы тока и напряжения. В процессе зарядки важно следить, чтобы показатели напряжения не превышали норму, по необходимости уменьшая силу тока. Если аккумулятор долгое время не используется, находится в режиме ожидания, т.н. “stand by use”, и заряжается только для поддержания в рабочем состоянии, то напряжение должно быть еще меньше. Точные данные для каждой модели лучше смотреть в инструкции.

Как определить, что АКБ нуждается в зарядке?

Обычно после установки новой батареи владелец автомобиля забывает о ней. Если АКБ необслуживаемая, то при правильной эксплуатации её хватит на несколько лет исправной работы.

Если не возникает проблем с электропитанием, заряжать АКБ практически не требуется. Если по какой-то причине она разрядится (длительное питание потребителей тока без зарядки, сульфатация пластин от старости и т. п.), то это моментально обернётся невозможностью завести машину.

При более глубоком разряде не будут нормально работать и другие приборы. В этой ситуации нужно, прежде всего, определить степень разряда. Чтобы уметь быстро устанавливать причину, следует запомнить несколько чисел:

  • 100% заряду батареи соответствует напряжение 12,7 В;
  • при 50 % заряде эта величина составляет 12,2 В;
  • о нулевом заряде свидетельствует напряжение ниже 11,7 В.

Ещё точнее можно установить степень разряженности АКБ по уровню плотности электролита, которую определяют ареометром. Правда, этот замер можно сделать только на обслуживаемых моделях, имеющих пробки. Простейшая таблица соответствия, которую можно запомнить, выглядит так:

  • 100 % заряду соответствует плотность электролита выше 1,27 г/см³
  • 50 % — 1, 20 г/см³
  • 0 % — 1,00 г/см³.

С обслуживаемой АКБ нужно обращаться более внимательно. Необходимо периодически (летом — не реже одного раза в неделю) проверять уровень электролита, пополнять банки дистиллированной водой, нейтрализовать щелочным раствором (соды, например) верхнюю панель батареи для предотвращения саморазряда.

Чтобы АКБ любого типа прослужила дольше, нужно контролировать степень разряда и вовремя подзаряжать её

Особое внимание следует уделять кальциевым батареям, плохо переносящим глубокий разряд

Тонкости процесса подзарядки

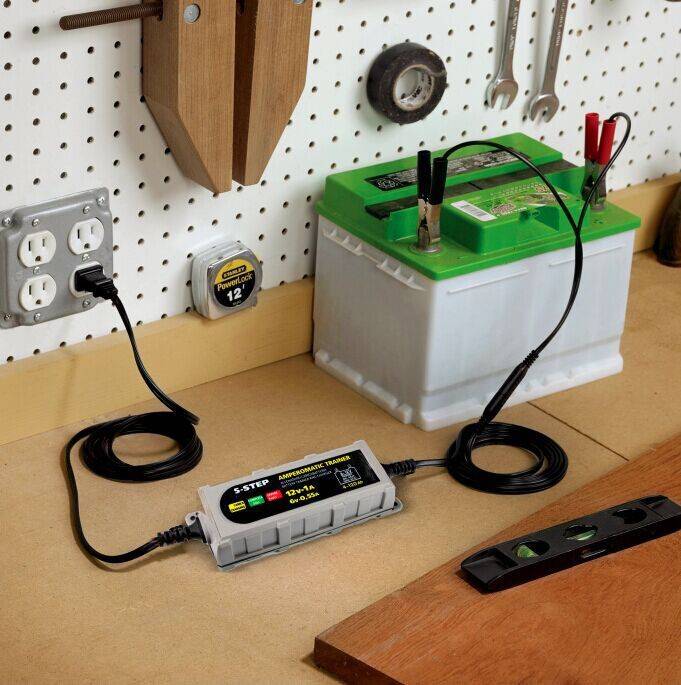

Для зарядки накопитель нужно демонтировать, если поблизости нет розетки для зарядного устройства. Сначала отсоединяются клеммы, при этом двигатель не должен работать. Манипуляции по изъятию АКБ желательно выполнять в перчатках. Дальнейшая схема действий определяется типом накопителя.

Если устройство обслуживаемое, демонтируют верхнюю крышку, выкручивают защитную пробку. Это нужно, чтобы в процессе зарядки батарея «дышала», не происходило чрезмерного скопления газов в конструкции. Также рекомендуется определить уровень электролита, при необходимости долить жидкость, чтобы не испортить пластины и не потерять характеристики устройства.

Тонкости процесса зарядки:

  • подсоединяются плюсовые, минусовые клеммы, их нельзя путать;
  • перед подключением нужно убедиться, что зарядное не подключено к сети;
  • когда накопитель заряжен, сначала отсоединяют провод зарядного;
  • в процессе зарядки в АКБ могут быть слышны звуки, как при кипении воды;
  • температура батареи будет подниматься, при сильном повышении зарядное на время отключают, а когда аккумулятор остынет, продолжают процедуру.

 Как заряжать необслуживаемую АКБ

Для необслуживаемых моделей процесс отличается. Здесь нет возможности измерять уровень электролита. Важные показатели – уровень остаточного напряжения и ситуация, в которой накопитель перестал работать.

При частичной разрядке:

  • заряжают в режиме непрерывной подачи напряжения;
  • ЗУ контролирует лишь силу подаваемого тока, где вначале используется 25 А;
  • оптимальное напряжение – не более 14,5 В.

При полной разрядке процесс не отличается от зарядки обслуживаемого накопителя, но требуется повышенное внимание:

  • задается оптимальное напряжение, соответствующее десятой части емкости;
  • при полной зарядке начинается образование газа на пластинах, если электролит переходит в газовое состояние – это опасно, так как отверстий в конструкции нет.

После завершения процедуры проверяют напряжение. Делают это по истечении 6 часов с момента подзарядки. Если нет времени ждать, измерить напряжение полностью заряженного аккумулятора автомобиля можно, используя нагрузочные вилки. Подключив вилку, через 5 секунд получают данные, определяющие степень заряда. Здесь оптимальный показатель составляет 12,65 В.

Нужно ли подзаряжать новый аккумулятор

Приобретая новую батарею, ее рекомендуется предварительно проверить, определить уровень заряда. Нередко даже у новых накопителей частично теряется емкость из-за простоя. Здесь рекомендуется уточнить дату производства. Если АКБ изготовлена год назад и за это время не выполнялась подзарядка, показатели падают. Если возникает вопрос, как зарядить новый аккумулятор автомобиля зарядным устройством, используют обычное зарядное, соблюдая некоторые правила.

Важные моменты:

  • подзарядка проводится недолго, не более 2 часов;
  • используется небольшой ток;
  • для моделей с индикатором заряда нужно подождать загорания лампочки.

 Как определить состояние накопителя

Состояние батареи напрямую влияет на характеристики, способность держать заряд, обеспечивая нормальный старт мотора. Есть несколько вариантов, как определить состояние аккумулятора автомобиля. Но начать стоит с внешнего осмотра устройства. Здесь не должно быть никаких механических повреждений, иных дефектов, грязи, окисей. Температура накопителя также важна.

Когда внешние характеристики в норме:

  1. Проверяют напряжение на клеммах. Процедуру лучше проводить после длительной стоянки, не запуская мотор. Выставляя показатели на приборе, мультиметре, выполняют проверку. Оптимальный параметр напряжения – 12,6 В, при его снижении необходима подзарядка.
  2. Чтобы проверить плотность аккумулятор автомобиля, используют ареометр. Устройство представляет собой поплавок, определяющий плотность вещества. Из банки накопителя в стеклянную колбу набирают электролит, опуская ареометр, определяют плотность. Этот показатель иногда отличается для разных моделей. Средние данные заряженного накопителя составляют 1,27 – 1,29 единиц.

Если поблизости нет приборов для проведения измерений, применяют другой метод. Для этого создают такой источник нагрузки, чтобы он использовал половину емкости накопителя. Для аккумулятора потенциалом 60 А/ч нужна нагрузка в 30 А. Ее создают при помощи лампочек ближнего света, достаточно 6 штук мощностью 55 Вт. Нужно их подключить параллельно и оставить на 5 минут.

Правила зарядки автомобильного аккумулятора

Пользуясь правилами правильной зарядки АКБ, вы сможете эффективно и правильно зарядить аккумуляторную батарею, при этом обеспечив безопасность свою и окружающих, а также продлите срок службы АКБ. Далее ответим на часто задаваемые вопросы.

Допустимо ли заряжать автомобильный аккумулятор при отрицательной температуре

Большинство владельцев автомобилей не подозревают, что зимой степень заряда АКБ может не превышать и 30%, на что влияет отрицательная наружная температура, влияющая на разряд. Если АКБ замерзнет на морозе, то это чревато выходом его из строя, особенно если в нем замерзнет вода. На автомобиле от генератора АКБ будет заряжаться эффективно только когда под капотом будет температура выше 0°С. Если речь идет о применении стационарного ЗУ, то следует дать АКБ нагреться при температуре в помещении +25° в течении нескольких часов.

Во избежание замерзания АКБ, если зимой средняя температура варьируется от -25° до -40°, то воспользуйтесь теплоизоляционным чехлом.

Можно ли заряжать автомобильный аккумулятор зарядкой от телефона

К сожалению, зарядить АКБ зарядным устройством для мобильного телефона невозможно. Первой причиной тому является характеристика зарядного устройства телефона, которое редко превышает 5 Вольт и 4 Ач. Помимо прочего с вероятностью 100% вы рискуете спровоцировать короткое замыкание в банках АКБ и выбивание пробок в автоматах 220V. Именно поэтому для АКБ существуют специальные ЗУ.

Можно ли заряжать автомобильный аккумулятор блоком питания от ноутбука

Как показывает практика, то при помощи блока питания ноутбука можно подзарядить автомобильный аккумулятор. Для этого нужно соблюдать последовательность подключения БП, автомобильной лампочки и АКБ. Несмотря на то, что у многих получилось зарядить свой аккумулятор таким способом, все же рекомендуется пользоваться классическим методом. Любой из альтернативных способов опасен тем, что ЗУ и АКБ могут повести себя неадекватно. Если вы заинтересованы данным способом, то обязательно посмотрите видео, представленное ниже.

Зарядка автомобильного аккумулятора блоком питания от ноутбука

Watch this video on YouTube

Можно ли заряжать аккумулятор не отсоединяя от бортовой сети автомобиля

Теоретически данный способ такой зарядки возможен, но при соблюдении определенных правил, иначе можно привести к выходу из строя всей бортовой сети авто. Правила такой зарядки:

  • подключить клеммы ЗУ и только после этого включить его в сеть 200V, а по окончанию зарядки сначала снимаются клеммы, после выключается зарядное устройство из сети. Если вы перепутаете последовательность, то это чревато образованию перенапряжения;
  • подключение клемм начинается с положительной, отключение с отрицательной;
  • перед подключением ЗУ все энергопотребители машины необходимо отключить, ни в коем случае не оставляйте ключи в замке зажигания;
  • процесс зарядки осуществлять только в проветриваемом помещении.

Как заряжать кальциевые батареи

Пластины кальциевых моделей также состоят из свинца, но в него добавляют до 0,1 % кальция. Это делается для снижения электролиза воды, повышения коррозийной стойкости и прочности пластин. Результат — увеличение долговечности АКБ, отдача более высокой мощности.

Сегодня наибольшее распространение у автомобилистов получили именно кальциевые батареи. Их относят к типу «поставил и забыл», производители анонсируют их срок службы не менее пяти лет. Однако, как обстоит дело в реальности, нужно исследовать дополнительно.

Для кальциевых батарей характерен один существенный недостаток, о котором производители не забывают информировать покупателей. Он заключается в том, что кальциевые модели не переносят глубокого разряда. При падении ЭДС до уровня 11,7 В и ниже они полностью разряжаются. Даже после заряда батареи до нормального напряжения часть её ёмкости утрачивается безвозвратно.

Считается, что 2-3 цикла глубокого разряда могут полностью вывести её из эксплуатации. Изготовители рекомендуют раз в месяц проверять напряжение (ЭДС) на клеммах и при необходимости подзаряжать её. Если этого не делать, то срабатывает схема — чем меньше времени уделять батарее, тем чаще её приходится менять.

Мнения специалистов разделяются насчёт того, как правильно заряжать кальциевые батареи. Наиболее крупные поставщики таких АКБ в России — словенские бренды TAB и Topla — констатируют, что напряжение заряда кальциевых батарей не должно превышать 14,8 В. При зарядке от ЗУ нужно устанавливать ток, численно равный десятой части от значения ёмкости (например, 5 А для АКБ ёмкостью 50 А·ч.). Именно 14,8 В (максимум) выдаёт с генератора на батарею регулятор напряжения любого авто.

Напряжением 14,8 В кальциевая батарея заряжается только до 50 % ёмкости. Полную зарядку даёт напряжение 16,1 В, которое на втором этапе нужно подавать на клеммы до тех пор, пока ток не упадёт до величины 0,5 А. С этого момента рекомендуют, не изменяя напряжения, продолжить зарядку в течение двух часов, затем её прекратить. АКБ будет заряжена на 100 % ёмкости.

Аккумулятор также можно считать полностью заряженным, если напряжение на клеммах составляет 12,7 В через 8-12 часов после прекращения зарядки.

Ещё проще заряжать кальциевый аккумулятор специально предназначенным для этого типа АКБ зарядным устройством с программируемыми режимами. В конце цикла устройство попеременно подаёт на батарею напряжение в 16,1 В и в 13,2 В. По мере зарядки длительность импульсов напряжения меняется, результатом становится более быстрое получение 100 % заряда.

Оценка работоспособности батареи

Понять, требуется ли батарее зарядка, можно несколькими способами. Иногда батарею требуется отключать ее от бортовой сети, а иногда нет:

  • Довольно точным является способ, при котором на незаведенной машине нужно включить габаритные огни и фары дальнего света и измерить напряжение на клеммах аккумулятора. Мощность лампы составляет около 50 Вт, то есть ток будет в пределах 10 ампер. При этом на батарее с достаточным зарядом будет напряжение на клеммах около 11,2 В. Если оно ниже 11 В, АКБ нужно зарядить.
  • Также можно измерить напряжение аккумулятора в момент запуска двигателя. При этом потребуется помощник, так как нужно поворачивать ключ зажигания, и в это же время измерять напряжение на клеммах АКБ. Правильно заряженная батарея будет в этот момент выдавать около 9,5 В.
  • Можно использовать нагрузочные вилки для более точной оценки работоспособности накопителя заряда. Они выпускаются как отдельные устройства — тестеры аккумуляторов. При подключении такого прибора он сам задает параметры протекающего тока через цепь разряда аккумуляторной батареи и показывает напряжение в вольтах. Оно должно быть от 9,9 до 10,5 В. Если вольтаж ниже — батарею нужно подзарядить.

Чем заряжают аккумулятор

Выбор зарядного устройства (ЗУ) – мероприятие достаточно ответственное. От этого зависит насколько быстро, качественно и безопасно будет заряжена авто акб. Большое количество автоаксессуаров этой категории значительно упрощает предстоящий выбор. ЗУ обладают различными функциональными возможностями. Их ценник представлен в самом широком диапазоне.

При покупке автомобильной аккумуляторной зарядки рационально будет придерживаться принципа универсальности. Чем больше типов аккумуляторов способно зарядить ЗУ – тем лучше. В будущем не придется приобретать новое зарядное устройство при смене АКБ. Стоить универсальная зарядка будет дороже, но в конечном итоге – это себя оправдает.

Все зарядные устройства можно разделить на две большие категории:

  • трансформаторные;
  • импульсные.

Трансформаторные зарядки, в сравнении с импульсными, обладают достаточно внушительным весом и более значительными габаритами. В большинстве своем трансформаторные ЗУ – это представители прошлого, которые не одно десятилетие отработали до этого и способны столько же отработать в будущем. У них простая и надежная конструкция, они легко ремонтируются. Главное достоинство трансформаторных ЗУ – они обеспечивают максимально полный заряд батареи.

Особенность трансформаторных зарядных устройств – ими необходимо научиться и уметь пользоваться. Процесс зарядки требует постоянного контроля и корректировки силы тока. Это не всегда удобно, т.к. на такие процедуры просто может не оказаться свободного времени.

При установке рабочих параметров трансформаторного зарядного устройства сила подаваемого тока должна составлять 10% емкости заряжаемой батареи. Например, на аккумулятор 60 ампер часов следует подавать ток зарядки величиной 6 ампер.

Большинство моделей трансформаторных зарядных устройств оснащались только стрелочным амперметром, что требовало для замера напряжения на клеммах АКБ дополнительно использовать вольтметр (мультиметр). В продвинутых самоделках на передней панели можно увидеть две шкалы: амперметра и вольтметра.

Импульсные ЗУ – автоаксессуары нового поколения, принцип действия которых основан на воздействии на АКБ токами высокой частоты. В их конструкции нет мощного и тяжелого трансформатора, благодаря этому они получились легкими и компактными. Функциональная особенность импульсных ЗУ – способность эффективно работать в нескольких режимах. Импульсные зарядные устройства осуществляют процесс зарядки постоянным током и переменным напряжением, переменным током и постоянным напряжением, комбинированным режимом, сочетающим первые два. Такая универсальность позволяет успешно использовать импульсные ЗУ для обслуживания различных типов аккумуляторов.

К достоинствам импульсных зарядных устройств относят полную автоматизацию процесса, что позволяет правильно заряжать аккумулятор автомобиля без необходимости постоянного контроля. ЗУ достаточно подсоединить к клеммам батареи и включить в стационарную сеть. Микропроцессор точно определит степень заряженности АКБ, ее вольтаж и установит оптимальный режим зарядки. После того как батарея будет заряжена ЗУ перейдет в режим поддержания ее рабочих параметров. Электронная система защиты сообщит о нарушении полярности, не допустит короткое замыкание и перегрузки, что исключит перезаряд аккумулятора, его перегрев и закипание электролита.

Дополнительные функции импульсных зарядных устройств:

  • режим восстановления (десуфальтации);
  • режим быстрого заряда;
  • зимний режим.

Наличие или отсутствие дополнительных функций зависит только от конкретной модели ЗУ. Существуют зарядки способные не только диагностировать и заряжать аккумулятор, но и определять рабочие параметры генератора и стартера машины. Значительно расширяет возможности зарядного устройства наличие ручного и автоматического режимов. Ручной режим будет необходим для восстановления АКБ, автоматической – для очередной подзарядки. В зависимости от конкретной модели импульсные ЗУ могут иметь светодиодную, стрелочную или LCD индикацию. Наиболее информативны зарядки с LCD экранами, но стоить они будут дороже.

Вниманию покупателя представлены импульсные зарядки двух категорий: собственно зарядные устройства и пуско-зарядные устройства. Последние бывают стационарными и автономными. Пуско-зарядное ЗУ позволяет не только зарядить аккумулятор, но произвести пуск двигателя при севшей аккумуляторной батарее. В конструкции автономных пуско-зарядных устройств есть собственный источник питания, что позволяет самостоятельно завести двигатель в дорожных условиях без посторонней помощи.

Принцип работы схемы

Пока на клеммах заряжаемой батареи напряжение не достигло отметки 16,5, на 2 выводе А1 его достаточно, чтобы открыть транзистора VT1, который отвечает за срабатывание реле P1, включающее контакты К1.1, которые через конденсаторный блок подключают первичную обмотку трансформатора. С этого момента начинается зарядка.

Как только величина становится 16,5 В, напряжения на выходе А1.1 снижается и не позволяет поддерживать открытым VT1. Из-за этого отключится реле, а контакты К1.1 через конденсатор С4 (ток заряда 0,5А) подключают трансформатор. Схема ЗУ находится в этом состоянии, пока напряжение на батареи оно не упадет до 12,54В. Затем, вновь включится реле, и начнется заряд. Благодаря переключателю S2, возможно отключать авторегулирование (в случае надобности). Так будет исключена возможность перезарядки аккумулятора, даже если он останется подключенным к ЗУ длительное время. Очень актуален этот режим для тех, кто ездит на машине исключительно в теплое время. По окончании сезона батарею ставят на зарядку, а отключают с наступлением весны. Если даже напряжение пропадет, после его появления, зарядка продолжится.

При меньшем напряжении, т.е. не достигшем этого значения, на выходе 8 А1.2 напряжения достаточно, чтобы транзистор VT2 был открыт, и оно поступало на реле.

Если оно больше 19В, транзистор закрывается, реле размыкает контакты К2.1, прекращая подавать напряжение на ЗУ. При подключении батареи, которая запитает схему, ЗУ возвращается в рабочее состояние.

Как заряжать AGM аккумулятор

Батареи данного типа – новое веяние в мире АКБ. Они обладают высокими пусковыми токами (вплоть до 900 А), быстро заряжаются, в том числе, от генератора. Да и служат на 3-5 лет дольше кислотных аналогов. Заряжать их можно тремя способами:

  • Заряд, накопление, хранение. Если аккумулятор используется, то при восполнении энергоресурса необходимо выставлять напряжение 14,2-14,8 В, силу тока – в пределах 10-30% от номинальной емкости. При хранении же в гараже или на складе следует поддерживать значения на уровнях: U = 13,2-13,8 B, a I = 5-10% от номинала.
  • Заряд и хранение. Восполнять ресурс батареи следует при напряжении 14,2-14,8 В, силе тока – 10-30% от номинальной емкости. В процессе хранения необходимо поддерживать напряжение на уровне 13,2-13,8 В.
  • Заряд. Некоторые производители не указывают параметры для хранения аккумуляторов. А вот для их зарядки рекомендуются все те же стандарты: U = 14,2-14,8 B, I = 10-30% от номинала.

При восполнении энергоресурса нужно пристально следить за напряжением и силой тока. Поэтому для зарядки рекомендуется использовать электронные двухрежимные ЗУ.

ЗУ из лампового телевизора

Первой будет схема, пожалуй, самая простейшая, и справиться с ней сможет практически любой автолюбитель.

Для изготовления простейшего зарядного устройства понадобиться всего лишь две составные части – трансформатор и выпрямитель.

Главное условие, которым должно соответствовать зарядное устройство – это сила тока на выходе из прибора должна составлять 10% от емкости АКБ.

То есть, зачастую на легковых авто применяется батарея на 60 Ач, исходя из этого, на выходе из прибора сила тока должна быть на уровне 6 А. При этом напряжение 13,8-14,2 В.

Если у кого-то стоит старый ненужный ламповый советский телевизор, то лучше трансформатора, чем из него не найти.

Принципиальная схема зарядного устройства из телевизора имеет такой вид.

Зачастую на таких телевизорах устанавливался трансформатор ТС-180. Особенностью его являлось наличие двух вторичных обмоток, по 6,4 В и силой тока 4,7 А. Первичная обмотка тоже состоит из двух частей.

Вначале потребуется выполнить последовательное подключение обмоток. Удобство работ с таким трансформатором в том, что каждый из выводов обмотки имеет свое обозначение.

Для последовательного соединения вторичной обмотки нужно соединить между собой выводы 9 и 9\’.

А к выводам 10 и 10\’ – припаять два отрезка медного провода. Все провода, которые припаиваются к выводам должны иметь сечение не менее 2,5 мм. кв.

Что касается первичной обмотки, то для последовательного соединения нужно соединить между собой выводы 1 и 1\’. Провода с вилкой для подключения к сети нужно припаять к выводам 2 и 2\’. На этом с трансформатором работы завершены.

Далее нужно сделать диодный мост. Для этого потребуется 4 диода, способных работать с током в 10 А и выше. Для этих целей подойдут диодные мосты Д242 или аналоги Д246, Д245, Д243.

На схеме указано, как должно производится подключение диодов – к диодному мосту припаиваются провода, идущие от выводов 10 и 10\’, а также провода, которые будут идти к АКБ.

Не стоит забывать и о предохранителях. Один из них рекомендуется установить на «плюсовом» выводе с диодного моста. Этот предохранитель должен быть рассчитан на ток не более 10 А. Второй предохранитель (на 0,5 А) нужно установить на выводе 2 трансформатора.

Перед началом зарядки лучше проверить работоспособность устройства и проверить его выходные параметры при помощи амперметра и вольтметра.

Иногда бывает, что сила тока несколько больше, чем требуется, поэтому некоторые в цепь установить 12-вольтовую лампу накаливания с мощностью от 21 до 60 Ватт. Эта лампа «заберет» на себя излишки силы тока.

Зимняя эксплуатация

Перед решением ситуации с тем, нужно ли на зиму заряжать аккум., необходимо изучить несколько отличий эксплуатации автомобиля в теплое и холодное время года. У работы в осенние и зимние месяцы есть несколько особенностей, которые влияют на работу батареи и процент ее заряда.

Выглядят они так:

  • Замерзание электролита. Основной элемент в любой АКБ – это электролит. Благодаря химическим реакциям, которые протекают внутри данного раствора, он становится способен удерживать электричество на некоторое время. Но его загустевание из-за холодов вызывает худшую проводимость батареи, а также приводит к более длительным зарядкам.
  • Большее количество используемых приборов. Обслуживание АКБ перед зимой часто становится нужным из-за того, что в холодное время года в автомобиле используется большее количество электрических приборов, чем летом. В качестве примера можно выделить постоянно включенные фары, печку, обогрев стекол, руля и сидений.

  • Поездки становятся короче. В холодное время года редко приходится думать о длительных поездках, в течение которых АКБ могла бы получить полноценный заряд с помощью генератора.
  • Затраты энергии генератора. У генератора, который встроен в автомобиль, нет возможности полноценно заряжать АКБ не только из-за коротких поездок, но и из-за нужды обеспечить электричеством большое количество других приборов, которые используются в холода.

Это большинство особенностей поездок на автомобиле зимой, из-за чего и нужна подготовка аккумулятора к эксплуатации зимой.

Помимо зарядки аккумулятора зимой существует еще один способ продления периода работоспособности батареи, который становится одним из наиболее доступных вариантов для большинства автолюбителей. Заключается он в своеобразной профилактике аккумулятора автомобиля перед зимой в формате его утепления.

Если АКБ будет больше находится в тепле, то его емкость будет уменьшаться намного медленнее, так что с наступлением холодов можно обмотать всю батарею теплым и негорючим материалом

Кроме того, важно убедиться, что выбранный материал не проводит ток

Правила зарядки автомобильного аккумулятора

Аккумулятор является источником постоянного тока и при его подключении необходимо соблюдать полярность. Выводы аккумулятора имеют маркировку. Положительный вывод обозначен знаком «+», а отрицательный знаком «». На выводах зарядного устройства для подключения аккумулятора тоже есть такая же маркировка. При подключении аккумулятора для зарядки нужно положительный вывод «+» аккумулятора соединить с положительным выводом зарядного устройства, а отрицательный «» – с отрицательным. Если попутать полярность подключения, то аккумулятор вместо зарядки будет разряжаться и даже вывести из строя зарядное устройство.

Сечение проводов для подключения аккумулятора к зарядному устройству должно быть не менее 1 мм2, что соответствует диаметру провода без учета изоляции 1,3 мм.

Перед зарядкой снятый с автомобиля аккумулятор необходимо очистить от грязи и протереть его поверхности для удаления кислотных остатков тканью, смоченной водным раствором соды, приготовленного из расчета столовая ложка соды на стакан воды. Если кислота на поверхности есть, то водный раствор соды пенится.

Если аккумулятор имеет пробки для заливки кислоты, то все пробки нужно выкрутить, для того, чтобы образующиеся при зарядке в аккумуляторе газы могли свободно выходить. Обязательно нужно проверить уровень электролита, и если он меньше требуемого, долить дистиллированной воды.

Согласно теории, заряжать аккумулятор можно током, не хватающей ему емкости до полной зарядки. То есть, если аккумулятор имеет емкость 50 А•ч и заряжен наполовину, то в первый момент заряда можно установить ток 25 А и с каждой минутой его уменьшать, вплоть до нуля при полной зарядке. На таком принципе работают некоторые автоматические зарядные устройства, позволяющие всего за несколько часов полностью зарядить автомобильный аккумулятор. Но такие зарядные устройства очень дорогие. Да и необходимость в них не возникнет, если заряжать аккумулятор заблаговременно.

Хотя некоторые зарядные устройства позволяют выполнять зарядку в полуавтоматическом режиме, я все же предпочитаю заряжать аккумулятор в ручном режиме. Как правило, аккумулятор разряжен не более чем наполовину, поэтому зная его емкость, не сложно рассчитать время заряда. Например, для 50 А•ч аккумулятора, для полной его зарядки нужно подать, с учетом потерь ток 30 А•ч. Выставляю ток заряда 3 А, и через 10 часов аккумулятор будет полностью заряжен. Для гарантированной полной зарядки аккумулятора, если позволяет время, можно установить ток 0,5 А и в таком режиме продолжить заряжать аккумулятор насколько позволит время. Для автомобильных аккумуляторов большой емкости такой ток заряда безопасен.

Если время поджимает, то можно сначала заряжать аккумулятор током, допустим, 8 А в течении трех часов, а затем ток уменьшить до 6 А и заряжать еще час. Аккумулятор будет заряжен всего за 4 часа. Но, все, же оптимальным режимом для зарядки является небольшой ток, 2-3 А. При таком токе исключается перезарядка и перегрев аккумулятора, которые сильно сокращают срок его службы. Все хитроумные способы заряда для уменьшения сульфатации пластин аккумулятора, как показывает практика, не более чем теория. Если режим работы аккумулятора соблюдается (не допускается полный разряд), качественный кислотный аккумулятор прослужит от 3 до 5 лет, в лучшем случае семь.

Зарядка нового аккумулятора

Для многих является настоящим открытием тот факт, что новый АКБ также требует подзарядки.

Объяснение этому довольно простое — батарея могла сколько угодно лежать на складе, прежде чем её приобрели. За данное время мог снизиться уровень плотности электролитов, поэтому такая батарея будет заряжена не на весь уровень. Перед покупкой лучше уточнить у продавца дату изготовления устройства, чтобы не попасть в неловкую ситуацию со своим автомобилем.

Для зарядки нового аккумулятора лучше воспользоваться стандартным зарядным устройством, а также запастись определенным количеством электролита. Сам процесс будет состоять из нескольких этапов:

  1. В новый АКБ нужно залить электролит, после чего оставить его на 4-5 часов. Затем снимаем пробки с каждой банки.
  2. Сколько нервов было потрачено при неправильном способе подключения зарядки к аккумулятору. Чтобы этого избежать, необходимо сначала подключить клеммы зарядки к АКБ, и только затем включить в сеть.
  3. Далее необходимо выставить правильный уровень тока — для новых АКБ используется ток малых значений (на устройстве нужно выбрать самый минимальный показатель).
  4. Многие интересуются — сколько требуется времени для зарядки нового аккумулятора автомобиля? В среднем, нужно порядка 3 часов для полноценного заряда устройства. Если же на зарядке присутствует специальный индикатор, то необходимо следить за уровнем заряда и всего лишь. В конце, нелишним будет воспользоваться ареометром — устройством, с помощью которого проверяется плотность электролитов.
