Выставляем метки ГРМ на 8-ми клапанной ВАЗ-2114: полное пособие как проверить метки
Выставления меток газораспределительного механизма на 8-ми клапанной ВАЗ-2114 является важной частью ремонтных операций. Так, этот процесс понадобится непосредственно при регулировке клапанного механизма или замены ремня ГРМ. Неправильно установленные метки ВТМ могут привести к катастрофическим последствиям
Неправильно установленные метки ВТМ могут привести к катастрофическим последствиям.
Что такое ГРМ?
Схема устройства ГРМ
Газораспределительный механизм – это механизм, при котором происходит управление фазами газораспределения силового агрегата. Для нормальной работоспособности двигателя существуют специальные метки, по которым должен быть выставлен ГРМ.
Сбиваются метки ГРМ в случае, если был обрыв приводного зубчатого ремня или при неверной его замене. Так, в этих случаях, двигатель будет работать неправильно и потребуется повторное выставление меток. Сделать это достаточно проблемно и под силу не каждому.
Выставляем метки: пошаговая инструкция
Инструментарий для работ с метками ГРМ
Для того, чтобы правильно выставить метки ГРМ потребуется необходимый инструментарий. Итак, что же непосредственно потребуется для того, чтобы совершить данную операцию:
- Ключ на 10.
- Тонкая плоская отвертка.
- Домкрат.
Сам процесс
Теперь, когда все собрано, можно перейти непосредственно к самому процессу работы:
- Поддомкрачиваем правую часть автомобиля.
Устанавливаем автомобиль на домкрат

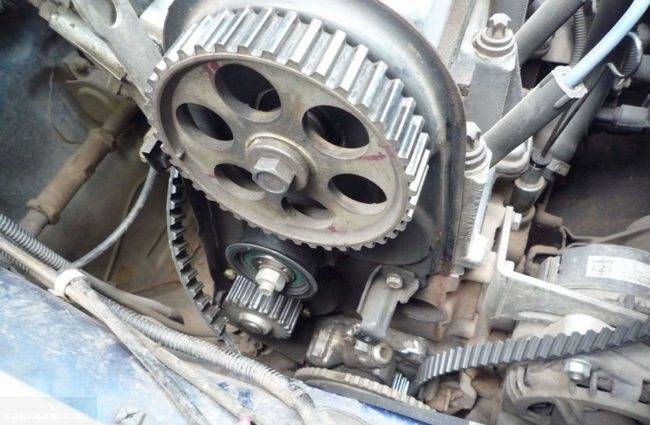

Устанавливаем метки на распредвале и блоке
Снимаем заглушку картера, где метка на маховике должна совпасть с блоком
Последствия неправильного выставления меток ГРМ
Последствиями неправильного расположения меток газораспределительного механизма на автомобиле, могут стать, как и мелкие, так и весьма тяжелы.
Порванный ремень ГРМ на 8-ми клапаннике не грозит загибок клапанов, а вот 16-ти клапанная версия ВАЗ-2114 уже лишена этого достоинства.
Рассмотрим, основные варианты развития событий:
- Сбитые фазы ГРМ приведут к тому, что могут прогореть клапана .
- Погнутые клапана (загиб клапанов), также неприятный вариант. 8-ми клапанный вариант ВАЗ-2114 не гнёт клапана.
- Вследствие действий выше, головка блока цилиндров может деформироваться , выйти из строя направляющие втулки, а также образоваться трещины внутри основных силовых элементов.
- Прогорание поршневого механизма , также становится последствием неправильного расположения меток газораспределительного механизма.
- Масляный остаток на свечах , а также плохой зажигательный момент топливной смеси.
- Другие последствия.
Как показывает практика, выставить зажигание на ВАЗ-2114 достаточно просто, но под силу не каждому автомобилисту. Так, необходимо иметь знания работы двигателя и его конструкции. Поэтому, в случае, если автомобилист не в состоянии сделать данный вид ремонта самостоятельно, необходимо обратиться на автосервис.
Почему ест ремень ГРМ
Ремень ГРМ – частая проблема владельцев ВАЗ-2114. Он может сползать или жраться. Иногда неравномерный износ детали заметен уже через пару дней после установки.
Ремень ГРМ с дефектами
На 8-клапанном моторе ремень вращается между шкивами коленвала, распредвала, помпы и роликом-натяжителем. На 16-клапанном двигателе – два коленвала, управляющих впускными и выпускными клапанами в отдельности, а также дополнительный опорный ролик. Нарушение центровки любой оси может стать причиной того, что ремень начнет сползать.
Если в автосервисе хватаются за голову и говорят, что ремень ест из-за гнутой шпильки шкива коленвала или другой страшной беды, стоит сменить автосервис, а не шпильку. Почти наверняка это развод. В подавляющем большинстве случаев ремень жрет из-за водяного насоса. Если проблема появилась после установки помпы, причина, почему сползает или съедается ремень ГРМ, в ней.
Проблемы помпы, из-за которых ест ремень ГРМ:
- износ подшипников помпы, люфт шкива;
- обламывание крыльчатки помпы;
- заводской брак или контрафактная деталь с нарушением центровки оси.
Самый популярный ответ на вопрос почему жрет ремень прозаичен. Установка помпы требует тщательной очистки поверхностей блока цилиндров и фланца помпы от загрязнений, остатков прокладки и герметика. Если этого не сделать, на фланце, ближе к корпусу, нарастает грязевая «борода». Помпа становится с перекосом – ремень сползает, его начинает есть.
Причины проблем с зажиганием
Как и упоминалось ранее, чтобы выставить зажигание в электронной системе придется лезть в «мозги», там же можно проверить работоспособность датчиков, вот они-то сильно влияют на работу системы вне зависимости от типа зажигания.
На электронном типе основными причинами сбоев являются:
- Некорректная информация, передаваемая с датчиков в ЭБУ. Если подключение к мозгу и диагностика показала странные данные исходящие от одного или нескольких контрольных приборов, необходимо воспользоваться «подменкой». Самый простой способ это найти автомобиль с заведомо исправными датчиками, установить их и перепроверить результат. Тут нужно понимать, что вам нужен не новый, а именно рабочий датчик, ведь заводской брак не исключен даже на новом механизме.
- Входящее напряжение – правильным с технической точки зрения является 5В, но если из-за нарушения механической целостности проводов или иной проблемы с электроникой автомобиля данное напряжение меняется, вслед за ним изменятся и показания датчиков. Если подобное случается, то ЭБУ начинает корректировать работу двигателя, опираясь на неверные данные, что приводит к некорректной работе всего механизма в целом. Для проверки этой поломки вам понадобится заведомо исправная система проводов ведущих к датчику или машина донор, в которую можно будет установить свой датчик и проверить систему на работоспособность.
- Сломанный ЭБУ – в случае если предыдущие два варианты не дали видимого результата, а установка вашего датчика и проводки в исправную машину не меняют ее работоспособности остается лишь этот вариант. Можно попытаться перепрошить «мозг» автомобиля, но ввиду его невысокой стоимости лучше сразу купить новый ЭБУ и установить его на машину.
Читать также: Лучший шлем для мотоцикла Прежде чем перейти к радикальным мерам предложенным в третьем варианте стоит дополнительно проверить правильность расположения меток. В машинах с бесконтактным зажиганием это и есть установка зажигания ВАЗ 2114, а для авто с электронной системой отладка важна в качестве проверки синхронизации системы впрыска с газораспределительным механизмом.
Для чего нужен ремень ГРМ
Он предназначен для объединения коленвала с распределительным валом, а также синхронизации работы этих двух элементов. С помощью данного ремня обеспечивается постоянное вращение кулачкового вала, за счет чего он может нормально выполнять свою задачу. Помимо этого, посредством него активизируется работа еще целого ряда других двигательных комплектующих.
Сам по себе он выглядит как обыкновенное резиновое изделие с зубцами внутри, которые предназначены для того, чтобы добиться синхронности в работе разных деталей, а также избежать риска проскальзывания, что могло бы значительно ухудшить работу двигателя ВАЗ-2114.
Сам по себе ГРМ находится сразу под капотом, и найти его достаточно просто
Достаточно обратить внимание на распределительный вал и коленвал, и можно будет увидеть между ними эту резиновую деталь. Чтобы точно не ошибиться, обратите внимание на наличие зубчиков на внутренней стороне
При этом стоит отметить, что сам по себе этот элемент проходит через ряд других комплектующих, из-за чего в процессе работы двигателя постоянно подвергается тепловым нагрузкам и износу.
https://youtube.com/watch?v=aIOMGBmM3SM
Как заменить натяжной ролик на ВАЗ 2113-ВАЗ 2115?
Снятие: 1) В начале операции установите весь механизм ГРМ по меткам, подробная информация в деталях и картинках о том как это сделать, объяснена в статье которая называется «Установка фаз газораспределения по меткам » поэтому переходите на эту статью и как описано в ней всё делайте, кстати чуть выше мы указали в этой статье про крышку которую нужно будет обязательно снять, чтобы добраться до механизма ГРМ, так вот о том как снять эту крышку, читайте в той же статье на которую дана ссылка в этом пункте.
2) Идем дальше и переходим к пункту 2, теперь вам нужно будет снять сам натяжной ролик с автомобиля но перед тем как его снять, ремень ГРМ с распределительного вала и с самого натяжного ролика снимите, для этого ослабьте чуть-чуть гайку которая этот ролик крепит (Эта гайка на фото выше указана синей стрелкой, за ней кстати забежим сразу вперёд, за этой гайкой ещё будет расположена шайба, поэтому не потеряйте её когда будете полностью выворачивать гайку) и рукой поверните ролик чтобы ремень ослаб (Сам ролик выполнен в виде овала, поэтому он и регулирует натяжение ремня, то есть в какой то точке он сильно натягивает ремень, а в какой то вообще его не тянет), после чего с распределительного вала снимите ремень как это показано на фото ниже (Делайте только всё аккуратно), ну и с самого ролика его тоже снимите и пусть он с виснет (Чтобы полностью снять ремень, нужно выкручивать болт который шкив привода генератора крепит, так же сам ремень с генератора снимать нужно, в общём мароки много и чтобы его полностью не снимать, просто как мы уже указали чуть выше, снимите его с шкива распредвала, с натяжного ролика и пусть он вас с виснет).
3) Ну и в завершение операции когда ремень уже не мешает, полностью выкрутите гайку которая крепит натяжной ролик, снимите гайку и находящуюся за ней ту самую шайбу, ну и после чего вдоль вала снимите сам ролик как это на фото ниже показано, после того как ролик будет снят, проверьте его подшипник, для этого за центральную часть ролика возьмитесь рукой и наружную часть ролика по вращайте, он не должен заедать и должен нормально крутиться, люфта так же быть никакого не должно, ну и смазка из подшипника не должна вытекать (В этом случае ролик будет загрязнён весь в смазки).
Примечание! Когда ролик будет снят, за ним будет установлено дистанционное кольцо которое тоже рекомендуем вам снять и проверить его на дефекты, если он будет в нормальном состоянии, то есть не обжат, не потресканный, то можете данное кольцо не менять на новое и установить его на своё место повторно, кстати за счёт этого кольца как вы уже поняли зависит тот факт, как будет натяжной ролик стоять, вот к примеру если кольцо установить большое, то ролик будет немножко выходить наружу и ремень уже встанет не ровно, а под углом, поэтому если у вас ремень не съедает, а так же если он не слетает во время езды, то данный ролик можете даже и не трогать, так как он справляется со своей работой как говориться на Ура!
Установка: Новый ролик устанавливается на своё место точно так же как он и снимается, но только вся операция производиться в обратном порядке снятию, кроме этого ролик ещё должен устанавливаться таким образом, чтобы два отверстия которые на нём есть (см. фото ниже) были направлены не во внутрь, а наружу, кстати если присмотреться на натяжной ролик который показан на фото ниже, то можно невооружённым глазом даже заметить что он весь в смазки находиться, такой ролик нуждается в замене и нельзя применять его повторно, потому что есть вероятность что в скорем времени подшипник заклинит, ну а заклинивший натяжной ролик к добру не приведёт (Либо ремень ГРМ слетит в этом случае, либо же он разорвётся), после того как вы установите новый ролик и закрепите его гайкой, обязательной оденьте ремень ГРМ и отрегулируйте его, более подробно о том как это сделать, читайте в статье: «Замена ремня ГРМ », пункт 1.
Дополнительный видео-ролик: Мы для вас закрепили чуть ниже видео-ролик очень интересный и наглядный, для того чтобы вы могли посмотреть его и увидеть более подробно как выполняется процесс замены данного натяжного ролика, поэтому смотрите этот видео-ролик и вникайте в него.
- Электрооборудование
- Двигатель
- Тормозная система
- Прочее
- Рулевое управление
- Трансмиссия
- Подвеска
- Тюнинг
- ВАЗ 2110 Прочее
- Двигатель
- Рулевое управление
- Электрооборудование
- Трансмиссия
- Тормозная система
- Подвеска
- Тюнинг
ВАЗ 2114
- Электрооборудование
Двигатель
Тормозная система
Прочее
Рулевое управление
Трансмиссия
Подвеска
Тюнинг
Лада Приора
- Рулевое управление
Двигатель
Подвеска
Электрооборудование
Тюнинг
Тормозная система
Трансмиссия
- Видеопубликации
- Фотопоток тюнинга ВАЗ
- Руководства по эксплуатации и ремонту
Какими ещё способами можно проверить ремень ГРМ
Проверить ремень газораспределения и предотвратить его обрыв – более сложная задача в сравнении с серво-ремнем (управляет работой генератора, гидроусилителя и т.д.). Это обусловлено затрудненным доступом к этому узлу, который, как правило, закрыт специальными кожухами. Чтобы проверить ремень ГРМ необходимо провести работы по частичной разборке мотора, а для этого необходимы профессиональные навыки и специальный инструмент. Но, стоит отметить, что о состоянии зубчатого ремня можно судить не только по результатам визуального осмотра, но и по некоторым признакам его неисправности:
Превышение срока эксплуатации.
Ресурс службы ремня газораспределения определяется пробегом авто или длительностью его эксплуатации. К примеру, некоторые автопроизводители указывают, что на их моделях ремень ГРМ следует менять через 60 тыс. км
Но не менее важно учитывать и временной срок службы этого элемента. Материал, из которого он изготовлен, теряет свои характеристик, в среднем, через 4 — 5 лет
После этого ремень ГРМ становится менее эластичным, растрескивается и может оборваться
Об этом моменте часто забывают владельцы автомобилей, которые ездят очень редко и на небольшие расстояния
После этого ремень ГРМ становится менее эластичным, растрескивается и может оборваться. Об этом моменте часто забывают владельцы автомобилей, которые ездят очень редко и на небольшие расстояния.
Для производства ремней ГРМ используются материалы, которые подвержены воздействию временем, поэтому стоит учитывать возраст этого изделия. Именно поэтому, эксперты рекомендуют проверить или даже заменить ремень ГРМ при приобретении авто с пробегом (нет гарантии, что предыдущий владелец строго соблюдал регламентные требования или покупал качественные запчасти).
Двигатель авто плохо заводится и его мощность заметно снизилась.
Растянувшийся, изношенный или слабо натянутый ремень механизма газораспределения может перескочить на один или несколько зубцов. В результате будет нарушена работа системы зажигания, так как топливно-воздушная смесь будет возгораться до или после нужно момента. При такой неисправности двигатель будет плохо заводиться, а после его запуска могут наблюдаться вибрации и провалы в работе. В таких случаях будет полезно узнать, как проверить натяжение ремня ГРМ, поскольку длительная работа мотора в таком режиме приведет к более серьезным поломкам.
Увеличение дымности при работе ДВС.
Изношенный ремень ГРМ может стать причиной разрушения катализатора, так как топливо не полностью сгорает в камерах двигателя и попадает в выхлопную систему. В результате катализатор будет работать при более высоких температурах, а его соты начинают спекаться. Проверить наличие такой неисправности можно визуально. Нужно понаблюдать за выхлопной системой. Если во время работы двигателя появляются хлопки, а из трубы идет дым черного цвета, то это может указывать на переобогащение топливной смеси, вызванное неисправностью ремня ГРМ.
Тикающий звук при работе двигателя.
Если материал ремня ГРМ потерял свои характеристики из-за сильного износа или от времени, то он начинает растрескиваться или разлохмачиваться. В таком случае во время работы мотора в районе защитного кожуха газораспределительного механизма могут появляться тикающие или шаркающие звуки. При этом, периодичность такого шума зависит от количества оборотов двигателя. Похожие звуки могут появиться в результате подклинивания подшипника в натяжном ролике. Не стоит затягивать с обращением в автосервис при появлении таких шумов. Чтобы проверить работу узла ГРМ и устранить проблему, нужно будет снять защитный кожух.
Наличие подтеканий из-под защитного кожуха.
Показателем потенциальной неисправности узла ГРМ могут являться подтеки технических жидкостей в районе крышки газораспределительного механизма. Антифриз из-под шкива водяного насоса или масло из-под изношенного сальника коленвала, попадая на ремень ГРМ, способствуют его растрескиванию и ускоренному износу. Чтобы проверить состояние механизма и заменить комплект ГРМ, нужно выполнить разборку узла.
Стартер работает хорошо, но мотор не заводится.
Такой признак может свидетельствовать о серьезных неприятностях. Если стартер крутится даже лучше, чем обычно, но двигатель даже не пытается запуститься, то это может указывать на отсутствие компрессии в результате обрыва ремня ГРМ и деформации клапанов после контакта с поршнями. Достаточно часто после обрыва ремня автовладельцам приходит выполнять капитальный ремонт или замену двигателя. В обоих случаях предстоят существенные финансовые затраты.
Пошаговая инструкция замены
Почему свистит ремень генератора при запуске двигателя или кондиционера
Автомобиль ВАЗ 2109 сконструирован таким образом, чтобы при необходимости проведения ремонтных работ, их мог выполнить сам автовладелец. Процесс смены ролика натяжителя довольно простой, а по времени он займет не более 1,5 часов.
Пошаговая инструкция для проведения технических работ с системой ГРМ:
- Припарковать автомобиль. Лучше всего использовать гараж с хорошим освещением.
- Далее нужно выключить двигатель. Подождать около 10 минут для остывания двигателя.
- При помощи ключа трещотки открутить кожух ремня ГРМ.
- Специальным ключом нужно ослабить натяжитель ремня.
- Затем открутить шкив привода.
- Провести пол оборота ремня, во время которого аккуратно выполнить его снятие.
- Далее при помощи накидного ключа нужно ослабить болт, фиксирующий положение натяжителя.
- Затем освободить натяжитель от давления в пружине.
- Далее нужно выполнить замену проставочных колец, шайб если такие используются в двигателе вашей модификации.
- Заменить натяжители.
- После того как ролики будут установлены, их положение будет настроено, можно приступать к обратному монтажу ремня ГРМ.
- Нужно выставить шестерню вала и генератора таким образом, чтобы метка в виде полосы на шестернях была направлена в сторону генератора сцепления.
- Затем можно надеть ремень ГРМ.
- После чего выполнить регулировку его натяжителя. Если в автомобиле установлен модифицированный щит системы ГРМ, то владельцу придется выполнять регулировку всех натяжителей одновременно, затягивая их по полоборота по часовой стрелке. Затем переходить против часовой стрелки к следующему. Так до конца затяжки всех роликов.
- После выполненной сборки нужно завести двигатель.
- Затем нужно пронаблюдать за движением ремня. При наличии в нем люфта, он движется с перекосами, издает шум, или скрип, то нужно выполнить дополнительную регулировку.
- После тестового старта нужно еще раз завести мотор, дать ему проработать около 10-15 минут. После чего выключить двигатель машины, проверить степень заряда аккумулятора. Если его напряжение в норме, то все работы выполнены корректно.
ролик со скрытой пружиной
ролик с конструкцией внешней пружины
Если после проведенных работ, у владельца автомобиля нет нареканий к работе двигателя, то на этом процесс замены роликов ГРМ в двигателе окончен.
Неисправности после замены роликов ГРМ
В большинстве случаев, после проведения замены натяжителей ремня ГРМ, автовладелец не встречает никаких проблем. Однако, как показала практика, неисправности могут проявить себя спустя некоторое время.
Неисправности и способы устранения:
Неисправность 1: Аккумулятор плохо заряжается, после нескольких часов простоя автомобиль не заводится. Также в бортовой электросети наблюдаются перепады напряжения.
Способ решения: Скорее всего во время установки ремня ГРМ, водитель неверно настроил положения шестерен вала, по отношению к шестерни генератора. Следствием чего стали проявляться сбои в бортовой сети. Они возникают из-за асинхронной работы выше описанных шестерен. Для устранения данной проблемы следует всего лишь выполнить отладку положения шестерен вала, генератора. После проведения дополнительной настройки проблема уходит.
Неисправность 2: После замены роликов — ремень ГРМ треснул, или вовсе порвался.
Способ решения: В большинстве случаев, такая проблема встречается при установленной модифицированной панели щита системы ГРМ. Такие поломки происходят из-за того, что положение роликов было не откалибровано, в следствии чего ремень был перетянут. Для устранения данной неисправности стоит снять один из роликов, затем надеть ремень. После этого установить снятый ролик обратно на панель. Затем проводить настройку его положения. Саму настройку нужно проводить при помощи специального ключа, которым нужно затягивать дополнительные винты на натяжителе. Во время настройки положения ролика следует также выполнять проворот ремня, чтобы удостовериться в отсутствии чрезмерного давления на нем.
При появлении любых других неполадок в работе двигателя после проведенной замены роликов, простым решением будет:
- Проведение проверки положения ведущих шестерен. Скорее всего из-за неточного выставления положения вала при замене ролика, произошло отворачивание шестерни генератора. В таком случае ее необходимо подтянуть.
- В случае если автовладелец не может самостоятельно решить выше перечисленные проблемы, то необходимо обратиться в официальный сервис по ремонту автомобилей ВАЗ.
Несмотря ни на что хотелось бы подчеркнуть, что автомобиль ВАЗ 2109 хоть и является детищем отечественного автопрома, но при должном уходе может не один год прослужить своему владельцу.
Как найти ремень ГРМ на ВАЗ 2114?
Найти данную деталь очень легко, ведь она находится под капотом и при открытии моментально попадается на глаза. ГРМ можно выделить среди остальных не только тем, что у него зубчатая поверхность, но и тем, что он также синхронизирует работу некоторых вспомогательных механизмов. Именно это влияет на то, что деталь быстро изнашивается и следует всегда следить за состоянием ремня, вовремя исправляя поломки или заменяя его.
Спустя время ГРМ начинает отходить, деталь сползает или рвётся. Иногда происходит так, что поломка происходит во время движения автомобиля. В такой ситуации, как было сказано выше, машина заглохнет и её нельзя будет завести до исправления неполадок. В некоторых версиях ваз 2114 на панели может загораться датчик, указывающий на ошибку датчиков фазы.
Как правильно сменить своими руками?
Заменить ремешок на 8 клапанной ВАЗ 2114 с двигателем инжектор можно самостоятельно или заказав соответствующую услугу на СТО. В процессе смены есть нюансы, которые надо учитывать при выполнении задачи. Если вы допустите ошибки и правильно не поменяете ремешок, это может привести к его быстрому износу и обрыву. Ниже представлена инструкция по замене ремня в ВАЗ 2114 8 клапанов.
Инструменты
Если меняем ремень самостоятельно, приготовьте следующее:
- набор рожковых ключей, потребуются инструменты на 13 и 17;
- длинная отвертка с плоским лезвием;
- накидной гаечный ключ на 10, можно использовать головку с трещоткой;
- ключ для установки натяжного ролика;
- баллонный ключ;
- домкрат.
Пользователь Pro Remont поделился видеороликом, в котором подробно описана процедура замены ролика и ремня ГРМ в автомобиле ВАЗ 2114.
Алгоритм действий
Как правильно поменять ремень:
- Загоните автомобиль в гараж с ямой. Поверхность, на которой выполняются работы, должна быть ровной. Переключите селектор КПП в нейтральное положение.
- Ослабьте болты на переднем правом колесе. Поставьте эту часть автомобиля на домкрат, чтобы колесо можно было вращать.
- Откройте капот машины. Используя гаечный ключ на 10, выкрутите три винта, которые крепят пластиковую защитную накладку ремешка.
- При помощи гаечного ключа на 13 необходимо ослабить болт, который крепит натяжной ролик. Демонтируйте устройство.
- На шестеренке распредвала вы можете увидеть отметку, она выполнена в виде прямоугольного выступа на краю. При выполнении работ надо, чтобы данная метка совпадала с выступом, расположенным на креплении кожуха ремешка. Если эти отметки не совпадают, необходимо проворачивать колесо до того момента, пока они не совпадут.
- Затем найдите прорезиненую заглушку, установленную на верхней части картера сцепления, она располагается справа от БЦ силового агрегата. Деталь аккуратно поддевается отверткой и извлекается из посадочного места. Под заглушкой вы можете увидеть венец маховика, на этом устройстве имеется отметка. Она должна быть напротив треугольного выступа, расположенного слева. Если метки не совпадают, то возьмите ключ на 17 и ослабьте крепление натяжителя. При помощи ключа для демонтажа ролика проверните устройство против часовой стрелки, это позволит ослабить ремешок ГРМ.
- Когда верхняя часть ремня будет демонтирована с шестеренки узла, возьмите ключ на 17 и проверните коленчатый вал до того момента, пока отметки маховика не будут друг напротив друга. Сам маховик необходимо закрепить в этом положении, для фиксации используйте отвертку, установите ее между зубчиков. Если у вас есть помощник, то попросите его придерживать инструмент, чтобы не допустить проворачивания.
- Теперь можно снять правое колесо. Открутите саморезы, которые крепят защиту арок, демонтируйте ее.
- При помощи гаечного ключа на 17 выкрутите гайку, фиксирующую шкив генераторной установки. При откручивании следите за тем, чтобы маховик не проворачивался.
- Демонтируйте шкив генераторного устройства и извлеките его из посадочного места.
- Выполните снятие ремешка газораспределительного механизма с диска коленвала.
- Используя ключ на 17, полностью выкрутите фиксатор ролика натяжителя, демонтируйте его из посадочного места. Если вы ослабите крепление, ремень можно снять.
- Установите новое изделие на диск коленчатого вала. При монтаже следите за тем, чтобы отметки не были нарушены. Выполните монтаж шкива привода генераторной установки, заранее надев на него ремешок.
- Наденьте изделие на шестеренку механизма. Выполните монтаж натяжительного ролика.
- Производится установка ремешка. Ролик натяжки при монтаже надо проворачивать специальным инструментом, купленным заранее в магазине. При его отсутствии можно использовать два самореза и отвертку. Саморезы устанавливаются в пазы, а отвертка их фиксирует. Проворачивание выполняется против часовой стрелки. Натяните ремень с помощью натяжного ролика и зажмите винт, фиксирующий этот ролик.
- Выставлять метки необходимо в том случае, если они сбились в процессе выполнения работ. Процедура установки всех составляющих компонентов выполняется в обратной последовательности.
Фотогалерея
Фото замены ремня приведены ниже.
Выкрутите винты, фиксирующие защитный кожух ремня ГРМ
Отметка на шестеренке распредвала должна совпасть с меткой на креплении кожуха
Ослабьте натяжной ролик ремешка, провернув его против часовой стрелки
Демонтируйте ремень со шкивов и установите новое изделие
Выкрутите гайку, фиксирующую вал генераторного устройства
Наденьте новый ремень и затяните ролик
