Расшифровка предохранителей и реле инжекторных моделей
Главный модуль электропредохранителей 2114-3722010-60 расположен под передним подкапотным пространством. Такое расположение, позволяет обеспечить быстрый доступ ко всем электрическим системам авто.
Расположение блока
Следует обратить внимание, что расположение модуля электропредохранителей может зависеть от типа комплектации и года выпуска ТС. Как правило, это правая верхняя часть подкапотного пространства, под передним ветровым стеклом. Монтажный блок выполнен и пластика в виде прямоугольной коробки
Для предохранения от случайного открытия, коробка оснащена специальными защелками. Для вскрытия модуля, необходимо отщелкнуть две защитные скобы и приподнять верхнюю пластиковую защиту. Под крышкой расположены все главные реле управления и электропредохранители автомобиля
Монтажный блок выполнен и пластика в виде прямоугольной коробки. Для предохранения от случайного открытия, коробка оснащена специальными защелками. Для вскрытия модуля, необходимо отщелкнуть две защитные скобы и приподнять верхнюю пластиковую защиту. Под крышкой расположены все главные реле управления и электропредохранители автомобиля.
Для быстрого изъятия предохранителя, на крышке пластиковой защиты расположены специальные пластиковые щипцы. С их помощь, можно очень просто достать любой элемент. Нужно ухватиться щипцами за верхнюю кромку пластикового корпуса и аккуратно приподнять элемент.
Для удобства пользователя, на верхней пластиковой крышке расположена полная схема, выполненная в виде схематического изображения, на котором указаны все электропредохранители и реле с указанием силы тока (А).
Схема предохранителей и реле инжекторных моделей
Таблица 1. Расшифровка предохранителей и реле 2114-3722010-60
| № | Ток, А | Расшифровка предохранителей |
| F1 | 10 | Задние противотуманные фонари, лампа заднего сигнализатора включения заднего противотуманного света |
| F2 | 10 | Поворотников и реле прерыватель указателей поворота. Система аварийной сигнализации. Контрольная лампа аварийного сигнала |
| F3 | 7,5 | Системы освещения салона и багажного отсека (лампа салона, багажного отделения, подсветка ключа зажигания). Лампа стоп-сигнала торможения, лампа подсветки бортового компьютера. Лампа контроля системой управления двигателем |
| F4 | 20 | Управление подогревом заднего стекла. Патрон подключения переносной лампы |
| F5 | 20 | Реле контроля и включения звукового сигнала. Предохранитель и реле включения двигателя системы охлаждения |
| F6 | 30 | Управление и реле включение электрическими стеклоподъёмниками |
| F7 | 30 | Управление электродвигателем – отопительной системы, печки салона, омывателей лобового стекла, очистителей фар. Прикуриватель салона, лампа освещения перчаточного ящика. Включение обогрева заднего стекла. |
| F8 | 7,5 | Включение правой противотуманной фары |
| F9 | 7,5 | Включение левой противотуманной фары |
| F10 | 7,5 | Габаритный свет кузова левого борта, сигнализатор включения габаритов (на табло), лампы освещения номерного знака и подкапотного пространства, лампа подсветки выключателей, прикуривателя, рычагов управления отопителем. Выключатель освещения приборов. |
| F11 | 7,5 | Габаритный свет кузова правого борта |
| F12 | 7,5 | Передняя правая фара ближнего света |
| F13 | 7,5 | Передняя левая фара ближнего света |
| F14 | 7,5 | Передняя левая фара дальнего света. Лампа сигнализатора включения света. |
| F15 | 7,5 | Передняя правая лампа дальнего света. |
| F16 | 15 | Поворотники кузова, реле-прерыватель поворотников и аварийной сигнализации. Реле контроля и лампы заднего хода, лампы индикации бортовой системы контроля приборов, лампы – давления масла, включение ручного тормоза, уровень тормозной жидкости, заряд АКБ. Бортовой компьютер, обмотка генератора двигателя. |
| F17-F20 | Запасные | |
| № | Реле цепи | |
| К1 | Очистителей фар | |
| К2 | Поворотников и аварийной сигнализации | |
| К3 | Очистителя лобового стекла | |
| К4 | Контроля исправности ламп стоп-сигнала и габаритных ламп | |
| К5 | Стеклоподъёмников | |
| К6 | Звукового сигнала | |
| К7 | Обогрева заднего стекла | |
| К8 | Дальнего света фар | |
| К9 | Ближнего света фар |
Управление световыми приборами
Пожалуйста, придерживайтесь соответствующих правил дорожного движения при применении световых устройств.
Во время управления транспортным средством в дождливый день, стекло окна быстро будет охлаждаться и температура у стекла внутри транспортного средства быстро снижаться, поэтому влага, оставшаяся в воздухе будет накапливаться и создавать конденсат. При этом вода будет появляться на внутренней стороне стекла окон. Причина появления конденсата на внутренней поверхности стекла передней фары — таже самая. Другими словами, количество воды, находящейся в воздухе увеличится при росте температуры и в случае снижения температуры, вода будет накапливаться и создавать конденсат, известный как туман.
Если на световой арматуре транспортного средства появляется конденсат то после включения дальнего и ближнего света, конденсат, что появился на стекле передних фар, начнет рассеиваться и исчезнет через 1 час — это является нормальным явлением. Если нет, то внутри может находиться вода. Обратитесь к соответствующей СТО для осуществления ремонта.
При замене электрической лампочки, внимательно проверяйте установку каждой части фары для того, чтобы убедиться в правильности установки и хорошей изоляции! В противном случае могут произойти серьезные последствия из-за попадания внутрь воды или пыли!
Струя воды высокого давления не должна использоваться для мытья моторного отделения, особенно осветительной арматуры. В противном случае, через высокое давление струи части световой арматуры могут ослабиться и отойти, и может намокнуть вентиляционное отверстие, электропроводка и электрические соединители.
В следствие чего, вода, что будет находиться внутри световой арматуры или пар, не рассеются, что приведет к созданию большого количества конденсата.
Габаритные огни
Поверните крайнее кольцо рычага подрулевого переключателя 1 в положение, при котором метка 2 совместится с соответствующим символом.
Фара ближнего света
Поверните крайнее кольцо рычага подрулевого переключателя 1 в положение, при котором метка 2 совместится с соответствующим символом. На приборном щитке загорится соответствующая сигнальная лампа.
Фара дальнего света
В случае если уже включен ближний свет, то для включения дальнего света потяните рычаг подрулевого переключателя 1 на себя. На приборном щитке загорится соответствующая сигнальная лампа.
Чтобы вновь включить ближний свет фар, еще раз передвиньте рычаг переключателя на себя.
Противотуманные фары
Примите во внимание, что в случае необходимости включить противотуманные фары, должны быть включены габаритные лампы и фары ближнего света. Обычно, передние противотуманные фары включаются на случай тумана, метели, дождя или в случае серьезной ограниченности видимости
Поверните среднее кольцо 3 рычага подрулевого переключателя в положение, при котором метка 4 совместится с соответствующим символом.
Противотуманные фары включаются, только в том случае если уже включены наружные осветительные приборы. При включении на щитке загорается соответствующая лампа.
![Регулировка фар ваз 2114 [полная инструкция]- mensdrive.ru](https://avtodozorshop.ru/wp-content/uploads/2/0/f/20f28b5ecacfe0003b5e3790a03e4fcf.jpeg)
Не забывайте выключать противотуманные фары, когда в них нет нужды, чтобы не мешать другим водителям.
Задний противотуманный фонарь
Поверните среднее кольцо 3 рычага подрулевого переключателя в положение, при котором метка 4 совместится с соответствующим символом.
Выключение наружного освещения
Установите крайнее кольцо рычага подрулевого переключателя 1 или 3 в первоначальное положение.
особенности замены, доработки кнопки включения, электросхема, фото
Согласно ПДД при движении по трассе в осенне-зимний период даже в светлое время нужно включать ближний свет. Поэтому необходимо следить за работоспособностью осветительных приборов автомобиля и вовремя менять лампы, чтобы на дороге не возникло аварийной ситуации. В данной статье мы рассмотрим, как выполняется замена лампы ближнего света на ВАЗ 2114, а также ознакомимся с некоторыми неисправностями системы освещения и способами их устранения.
Фара автомобиля ВАЗ 2114
Замена лампы
Итак, если не работает ближний свет на ВАЗ 2114, то, скорее всего, причина кроется в перегоревшей лампе. Чаще всего это случается, если замена осветительных элементов выполнялась давно. Хотя, нередко перегорают и новые лампы, что связано с большим количеством низкокачественных изделий на рынке автозапчастей.
Конечно, прежде чем заменить лампочку, предварительно придется столкнуться с ее выбором. На автомобиле ВАЗ 2114 используются двухнитиевые лапы стандарта h5, отвечающие не только за ближнее, но и дальнее освещение.
Галогенная лампа h5
Сравнение света галогенных и ксеноновых ламп
Представленные на рынке лампы могут различаться принципом работы, от которого зависят многие их характеристики. Ниже подробней ознакомимся со всеми их видами:
| Тип лампы | Особенности |
| Галогенные | В настоящее время являются самыми распространенными. Среди достоинств галогеновых лампочек можно выделить такие моменты, как:
Из недостатков можно выделить недолговечность, а также относительно небольшую мощность светового потока – не более 1550 Лм. |
| Ксеноновые (газоразрядные) | Обеспечивают более мощный световой поток – до 3300 Лм. Кроме того, имеют и другие достоинства:
Однако, наряду с достоинствами имеют и недостатки, к которым относится:
|
| Светодиодные | Являются новым видом осветительных элементов. К их достоинствам относится долговечность и небольшое потребление электроэнергии. Что касается мощности светового потока, то он несколько уступает ксенону. Светодиодные осветительные элементы также довольно дорогие и нуждаются в установке блоков розжига, что является недостатком. |
Схема расположения винтов фары ВАЗ 2114
Порядок замены
Замена лампочки ближнего света на ВАЗ 2114 (она же и дальнего света) осуществляется в такой последовательности:
Прежде всего нужно открыть капот и раскрутить винты(3), которые фиксируют кожух(4).
Схема фары со снятым кожухом
- Затем надо придавить и вывести из пазов усики пружинки(3).
- Далее следует вытащить колодку(4) вместе со старой лампочкой.
- После этого нужно надавить на лампу(5) и повернуть ее, после чего она легко вынимается из патрона.
- На место старой лампочки следует установить новую, и затем собрать фару в обратной последовательности.
Вот, собственно, и вся инструкция по замене лампочки. По такой же схеме следует заменить осветительный элемент и во второй фаре.
Распространенные неисправности и их устранение
Если после замены лампочек все равно не горит ближний свет на ВАЗ 2114, то причин этому может быть несколько:
- Неисправные предохранители;
- Неисправная кнопка переключения фар;
- Обрыв проводки.
Ниже рассмотрим, как устранить эти неисправности.
Блок предохранителей
Замена предохранителей
Предохранители расположены в специальном блоке, который находится с левой стороны возле лобового стекла. Чтобы осуществить своими руками их замену, нужно открыть пластиковую крышку и найти предохранители F12 (отвечает за левую фару) и F13 (отвечает за правую фару).
Если свет после замены предохранителей включился, необходимо оставить его на некоторое время включенным, чтобы убедиться, что новые предохранители не перегорают. Если же они быстро расплавились, нужно искать проблему в проводке ВАЗ 2114.
Электросхема ближнего и дальнего света
Замена кнопки
Если замена предохранителей не помогла решить проблему, необходимо «прозвонить» всю электрику, имеющую отношение к работе фар. Конечно, для этого понадобится электросхема ближнего света на ВАЗ 2114 и специальный прибор (мультиметр).

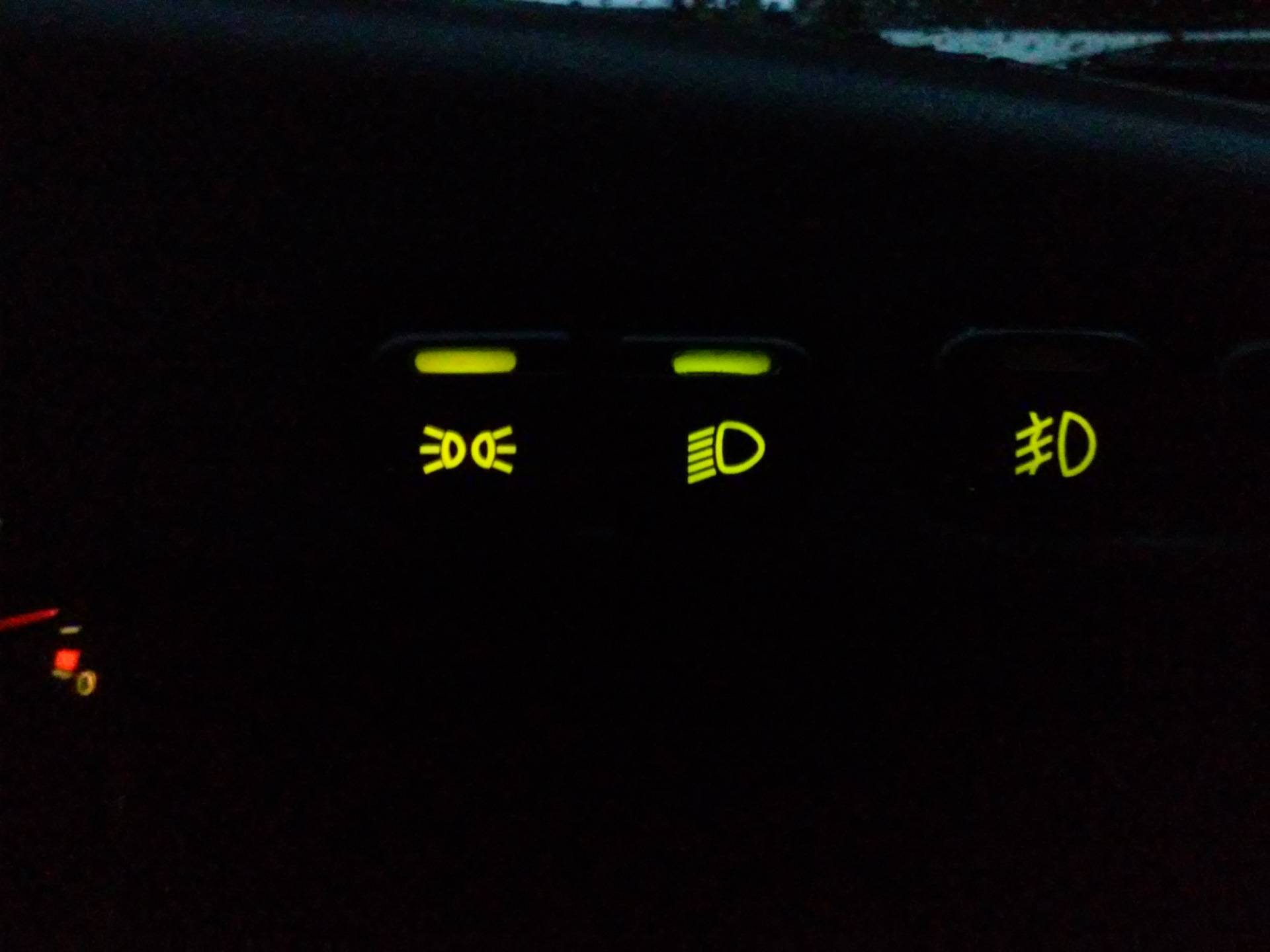

На фото – сдвоенная кнопка включения переключения фар
Зачастую неисправность кроется в кнопке. В таком случае решить проблему поможет замена кнопки включени
avtoelektrik-info.ru
Система освещения
Систему освещения автомобиля, можно условно разделить на габаритные огни, предупреждающие огни (повороты, стопы), и собственно – фары. Про отличие габаритных огней от прочего освещения, и когда их необходимо включать, мы поговорим в другой раз, сегодня – фары. Эти систему работают отдельно: можно включить габариты, можно габариты и свет фар, и так далее. Главное: при движении у Вас должна быть достаточная видимость. Ни в коем случае не ровняйтесь на другие автомобили. Как только поняли что видимость недостаточная – включаете фары. Отсюда возникает очередной вопрос – ближний или дальний свет?
Подготовка к самостоятельной регулировке фар
Перед тем, как приступить к регулировке, необходимо подготовить инструменты и автомобиль
Важно отметить, что достижение точности в регулировке зависит от соблюдения всех рекомендаций и предписаний
Первое на что следует обратить внимание перед регулировкой – это место. Оно должно быть ровным (желательно проверить территорию по уровню), без дополнительного освещения (либо с возможностью сделать это место темным), напротив фар должна находиться ровная плоскость (стена, забор и др.) От всего перечисленного влияет точность регулировки. Регулировочные винты блок-фар: 1 – винт регулировки пучка света в вертикальной плоскости; 2 – винт регулировки пучка света в горизонтальной плоскости; 3 – винты крепления кожуха; 4 – защитный кожух
Регулировочные винты блок-фар: 1 – винт регулировки пучка света в вертикальной плоскости; 2 – винт регулировки пучка света в горизонтальной плоскости; 3 – винты крепления кожуха; 4 – защитный кожух
Если регулировка планируется на улице, то должна быть сухая и безветренная погода.
Схема регулировки света фар
Автомобиль подготавливается в соответствии следующим показателям:
- Автомобиль чист. Отсутствует грязь на кузове и подкрылках.
- Багажник пуст.
- Запаска на месте.
- Полный топливный бак, либо заправлен до отсечки.
- Давление во всех колесах 2,0 или 2,1 бара.
- Стекла оптики без трещин, сколов и дефектов.
- Крепление фар к кузову целые, не болтаются.
В случае, если на стекле имеются трещины или сколы, луч света преломляется искаженно, в результате чего, часть света будет отвлекать других водителей или будет направленна в сторону. Также крепления оптики перед регулировкой стоит заменить, так как от креплений зависит угол расположения фары.
До начала регулировки требуется подготовка следующего инвентаря:
| Чистая тряпка |
| Моющее средство для окон, стекол |
| Картон или плотная ткань |
| Фломастер |
| Строительный уровень |
| Рулетка |
| Палка для упора колеса |
На основе выше представленного списка следует сделать вывод, что для самостоятельной регулировки фар на ВАЗ 2114 не требуется специальная техника, для этого требуются лишь те средства, которые имеются в каждом гараже.
До настройки фар ваз 2114 нужно осуществить мероприятия:
- снять с машины и разобрать;
- проверить целостность;
- вымыть фары снаружи и внутри;
- просушить до сборки.
Нужно осуществить подготовительные мероприятия до настройки фар ваз 2114
- создать одинаковое рабочее давление во всех шинах;
- проконтролировать исправность подвески;
- заполнить бензобак;
- удалить лишний груз.
Общие сведения о наружном освещении автомобиля
Система освещения современного автомобиля объединяет множество осветительных приборов. Кроме внешнего система также обеспечивает освещение салона, капота и даже багажного отделения (в некоторых автомобилях). Внешние осветительные приборы включают: фары ближнего и дальнего света, расположенные спереди, противотуманные фары, фары-поворотники, габаритные огни, стоп-сигналы и осветители номерного знака.
Передние фары
Фары, расположенные спереди, обеспечивают хорошую видимость дороги в условиях отсутствия естественного или искусственного освещения последней либо его недостаточность. Эти фары также предназначены для того, чтобы водители, приближающиеся по встречной полосе, были в курсе наличия встречного движения. На большинстве современных автомобилей передние фары имеют единую конструкцию, в состав которой входит фара дальнего и ближнего света.
Ближний свет фар является ассиметричным и обеспечивает лучшее освещение по бокам дороги. Дальний свет фар, напротив, обеспечивает лучшее освещении впереди, по ходу движения, но его не рекомендуется использовать при наличии встречного потока, так как такой свет очень яркий и может ослепить других водителей. Более того, использование дальнего света после подачи другими водителями специальных сигналов о просьбе переключить на ближний, считается грубым нарушением ПДД и может привести к ДТП и административной ответственности.
Фары-поворотники
Фары-поворотники нередко встраиваются в конструкцию вместе с фарами ближнего и дальнего света. Они управляются рычагом, находящимся на левой стороне от руля. Этот рычаг, при его перемещении, включает один из поворотников, затем, при повороте рулевого колеса, фиксирует положение характерным щелчком и, после завершения маневра, автоматически возвращается в исходное положение. Фары-поворотники устанавливаются как спереди, так и сзади автомобиля. А у некоторых транспортных средств эти фары имеются и по бокам (как правило, у большегрузных и маршрутных транспортных средств). Некоторые дублирующие фары-поворотники устанавливаются в тыловую часть зеркал заднего вида.
Габаритные и дневные ходовые огни
Габаритные огни представляют информацию о размерах автомобиля другим водителям. Они расположены и в передних и в задних блок-фарах. Огни автоматически включаются при торможении автомобиля, а также когда двигатель автомобиля работает на остановке или стоянке.
Дневные ходовые огни значительно улучшают видимость автомобиля другими участниками движения. Отличаются от габаритных более интенсивным светом.
Противотуманные фары
Противотуманные фары не являются обязательными и могут быть установлены, по желанию автовладельца, уже после приобретения автомобиля. Свет этих фар достаточно специфичный и расфокусированный. При движении в тумане, он как будто «прорезает» дымку насквозь, освещая различные препятствия впереди, в виде других транспортных средств, упавших деревьев, камней и т.д. Противотуманные фары, как правило, устанавливаются спереди, снизу от основных осветительных приборов.
Остальные световые приборы
Особыми внешними световыми приборами являются проблесковые маячки. Эти приборы устанавливаются на автомобили специальных служб (МВД, ФСБ, МЧС, скорая медицинская помощь и т. д.) и предназначены для привлечения внимания других участников дорожного движения, чтобы те были готовы в нужный момент уступить дорогу такому транспортному средству. Эти приборы представляют собой два маячка, вращающихся вокруг своей оси.
Маячки, как правило, бывают синего и красного цвета. Кроме вышеупомянутых транспортных средств, проблесковые маячки также устанавливают на транспортные средства, перевозящие опасные грузы и водители специальных инженерных машин
Но такие маячки не дают им преимущества в движении, а лишь информируют водителей о необходимости соблюдения осторожности
Отдельной категорией внешних световых приборов являются световозвращающие элементы (знак аварийной остановки, обозначения габаритов груза и т. д.). Но их регулировка не вызывает особого труда, т. к. они всегда устанавливаются вручную и временно.
