Про штатный комплект противотуманных фар

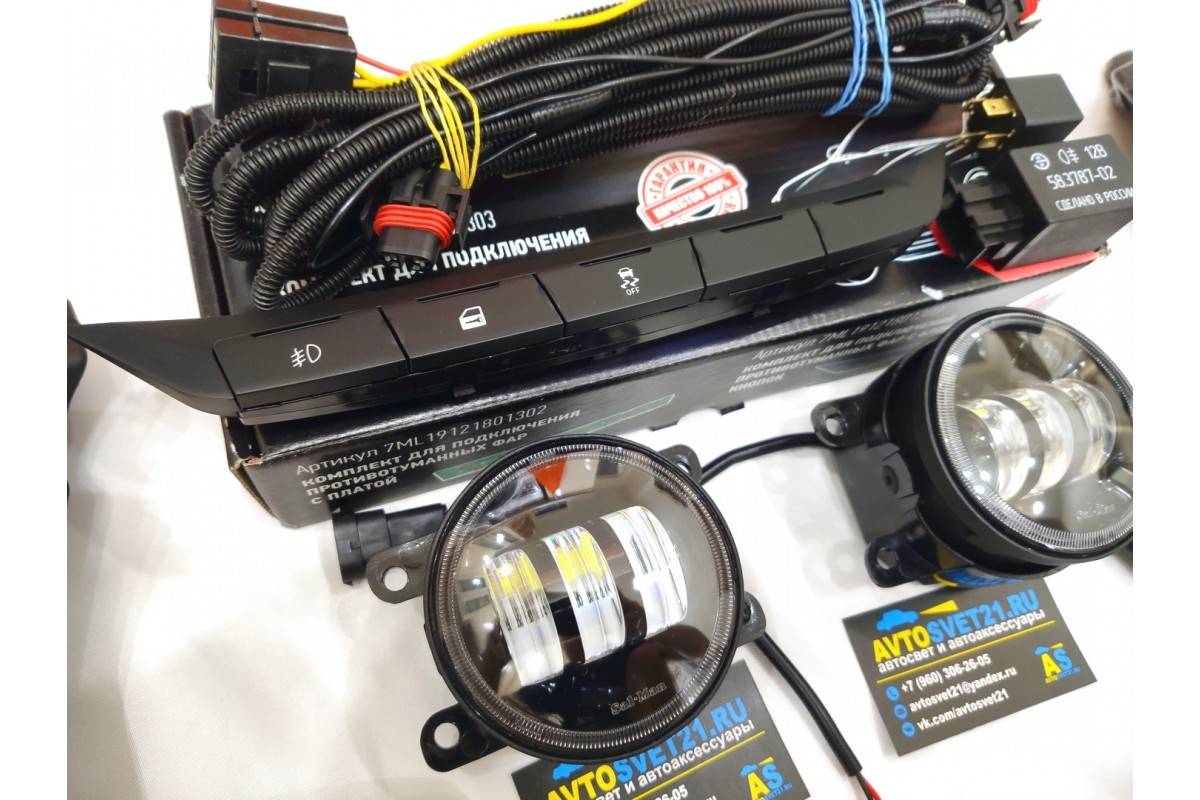

Решили установить ПТФ своими руками и хотите сохранить гарантию? На данный момент единственным таким способом является частичное переоборудование Весты до более высокой комплектации, для этого потребуются купить:
| Каталожный номер | Наименование | Примерная цена, р |
|---|---|---|
| 261500097R (аналог FCR220029) | Противотуманная фара | 3 000 (за 2 шт) |
| 8450006983 | Жгут проводов передний в сборе | 13 000 |
| 8450006277 | Кронштейн противотуманной фары левый | 260 |
| 8450006276 | Кронштейн противотуманной фары правый | 260 |
| 8450006924 | Модуль подрулевых переключателей | 6 800 |
| 231A08052R | Блок кузовной электроники дополнительный | 3 380 |
| 8450030715 | Жгут проводов панели приборов | 22 100 |
Стоит отметить, что в эту стоимость не входит работа по снятию/установки деталей. Если вы располагаете суммой 60-70 тыс. рублей, то можете обращаться с вопросом установки ПТФ к официальному дилеру.
- ПТФ для Весты
- Облицовки Весты
- Разъемы и жгуты проводов для Весты
Главная проблема заключается в том, что схемы электрооборудования современных автомобилей (в том числе и Весты) отличаются от тех, что использовались на более ранних моделях (например, на Гранте, Калине или Приоре). Штатное управление ПТФ на Весте реализовано через подрулевый переключатель, который не имеет фиксированных положений на их включение. Кроме этого, сигнал о включении ПТФ от рычага идет не напрямую к фарам, а поступает сначала на дополнительный блок кузовной электроники EMM, который есть только в комплектации «люкс». А индикация о включении противотуманных фар в комбинации приборов работает по сигналу CAN шины.
Поэтому самым простым и дешевым способом установить ПТФ на Весту с минимальным вмешательством в электронику машины будет использование отдельной схемы для их подключения, с использованием отдельной кнопки управления. Об этом более детально рассказывается далее.
Противотуманные фары на весту какие лучше
Противотуманная фара (ПТФ) является необходимой деталью внешнего образа автомобиля. Важнее то, что такие фонари должны освещать водителю дорожное пространство даже в сильный дождь и метель. Деталь обязана рассеивать белый или светло-желтый тон, который образует луч горизонтального направления, стелящийся над трассой. Конструкция их такова, что они не затрагивают верхние слои тумана, а, значит, улучшают обзорность. В случае поломки и желания самостоятельно ремонтировать фонари, владельцу потребуется комплект для подключения ПТФ на Весту с проводами, реле и спецкнопками. Сюда же входит кронштейн.
На большинстве последней продукции от АвтоВАЗа находятся отверстия и крепежные детали для установки ПТФ, однако сам завод их практически не устанавливает. Поступают многочисленные жалобы на противотуманные фонари от производителя. Автовладельцы отмечают, что освещение от них очень слабое. Отсюда рациональное разрешение: лучше купить качественные ПТФ на Весту и собственноручно их установить.
Как работают противотуманки
Противотуманные фары на Лада Веста
В отличие от обычного дальнего или ближнего света, который создает полупрозрачную пелену в дождь, усложняющую видимость, ПТФ со своей спецификой широкого диапазона действия достаточно освещают дорожное полотно. К тому же противотуманки Лада Веста играют положительную роль для встречных водителей в сложных метеорологических условиях. Для обеспечения отличной видимости в метель, сильный дождь и т.д. ПТФ разрабатывается в следующей специфике:
- Обладает достаточно четкой верхней гранью светового пучка. Отсюда следует, что освещение и отражение не поднимается выше минимально необходимого горизонтального порога.
- Противотуманные фары Лада Веста должны устанавливаться ближе к самой дороге, так как между трассой и слоем туманной пелены всегда остается чистый промежуток атмосферы, куда и должен проникнуть широкий пучок.
Выбор противотуманных фар на Лада Веста
Первым делом следует убедиться в качестве приобретаемой вами продукции:
- Корпус продукта должен быть плотно скреплен и собран. Герметичность противотуманной фары повышает срок службы и позволяет избежать лишнего посещения дилерских салонов. Материал детали должен быть невосприимчивым к тяжелым погодным условиям.
- Качественные противотуманные фонари оснащены исключительно линзами из стекла. Пластик – очень хрупкий материал и сломается при попадании самого незначительного камня при движении транспортного средства.
- Для светофильтра детали рекомендован желтый цвет, который лучше всего отсекает образующиеся во время густого тумана длинные волны света. Если есть ощущение, что такое решение портит внешний вид, можно остановит выбор на специфических лампах.
- Последним, но не по значимости, критерием будет возможность разбора ПТФ. В таком случае при поломке достаточно будет сменить лампу, а не приобретать новую.
Противотуманные фары
Установка противотуманных фар на Лада Веста
Для смены сгоревшего элемента следует приобрести полный комплект ПТФ и обеспечить себе свободу в месте его размещения. Существует два способа:
- Первый прост и выполняется в два счета. Вывернув колесу вовнутрь, можно обнаружить пространство, где стоят противотуманные фары Лада Веста. Однако если не получается открутить шуруп с помощью отвертки, следует прибегнуть к более сложному методу.
- Чтобы обрести полноценный доступ к месту установки и регулировки противотуманных фар Лада Веста, нужно демонтировать переднее колесо.
Корпус светового элемента расположен на самом подкрылке, пластике, который монтирован на арку кузова автомобиля и защищает его от пыли и грязи.
- Для замены целого блока потребуется открутить четыре шурупа с помощью шестигранника.
- После этого следует отсоединить элемент от проводов. Установка ПТФ на Лада Веста имеет некоторые сложности, поэтому существует возможность за примерно 800 рублей отдать авто в руки мастерам.
У большинства любителей может возникнуть вопрос: как установить кронштейны ПТФ? Для этого потребуются инструменты и шурупы. После того, как установка туманок на Весту завершена, отрегулировать угол падения света.
Основные этапы при установке противотуманных фар на Лада Веста
- Помещение машины на смотровую яму, придорожную эстакаду, гидравлический подъемный механизм.
- Снятие клеммы с аккумулятора, так как работы связаны с напряжением, контактами, реле.
- Отвинчивание верхнего, среднего, нижнего ряда креплений, винтов.
- Вывод боковин буфера из пазов, снятие фронтальной части.
- Демонтаж пластиковых вставок, установка крепежей под ПТФ.
- Прокладка проводки от левой ПТФ к блоку предохранителей.
- Монтаж механической кнопки в салоне, слева от рулевой колонки.
- Прокладка кабеля от кнопки к блоку предохранителей.
- Соединение концевиков согласно предоставленной схеме.
- Монтаж буфера в обратной последовательности.
Замена ламп противотуманных фар на Ладе Весте
Для извлечения старой детали, на модели Лада Веста, вам необходимо сначала обеспечить к ней свободный доступ. Сделать это можно двумя способами:
- Первый способ более простой, и занимает гораздо меньше времени. Для обеспечения доступа к креплениям ПТФ, необходимо вывернуть колесо во внутреннюю сторону. Конечно, такой вариант не всегда может оказаться действенным, так как при попытке открутить шуруп крепления длинной отверткой, у вас ничего не получиться. Тогда следует воспользоваться вторым способом;
- Второй способ представляет собой демонтаж переднего колеса. Конечно, это займет у вас значительно больше времени, и придется приложить больше усилий, но в итоге вы получите полноценный доступ к креплениям птф автомобиля Лада Веста.
Внутренняя стенка корпуса интересующей нас детали, находится на подкрылке. На этой стадии, можно продолжить демонтаж противотуманки, или же просто заменить в ней лампу, если есть такая необходимость.
Для того, чтоб получить доступ непосредственно к лампочке, достаточно провернуть лючок на крышке, против часовой стрелки, до самого упора. Лампа, также, как и лючок, имеет резьбу. Только для того, чтоб выкрутить саму лампу, вращать ее необходимо против часовой стрелки. Теперь, вы освободите жгут проводов и лампочку, и для того, чтоб их отделить, вам понадобится нажать на фиксаторы.
Если вам необходимо полностью заменить весь блок, то для этого необходимо открутить 4 шурупа, с разъемом под шестигранник. Когда блок будет свободен, его следует отключить от проводов.
Установка производится точно так же в обратном порядке
Стоит обратить внимание на последовательность закручивания шурупов. Закрутив первый шуруп, второй нужно закручивать по диагонали
Выбор противотуманных фар для Весты
Сначала необходимо выбрать сами фары. В данном случае есть несколько вариантов (цена за комплект из 2-х единиц):
Производитель | Артикул | Лампы в комплекте | Цена (руб.) |
FranceCar | FCR220029 | Обычные | 1400 |
| Autostol63 | 261500097R | Обычные | 2250 |
Valeo | 47401 | Osram | 4200 |
| Valeo | 02539 | — | 3200 |
После приобретения фар необходимо запастись еще рядом материалов:
- Кронштейны для крепления ПТФ;
- 4-контактное реле;
- Кнопка включения фар;
- Пластиковая гофра (5 метров);
- Проводка (5 метров);
- 16-амперный предохранитель.

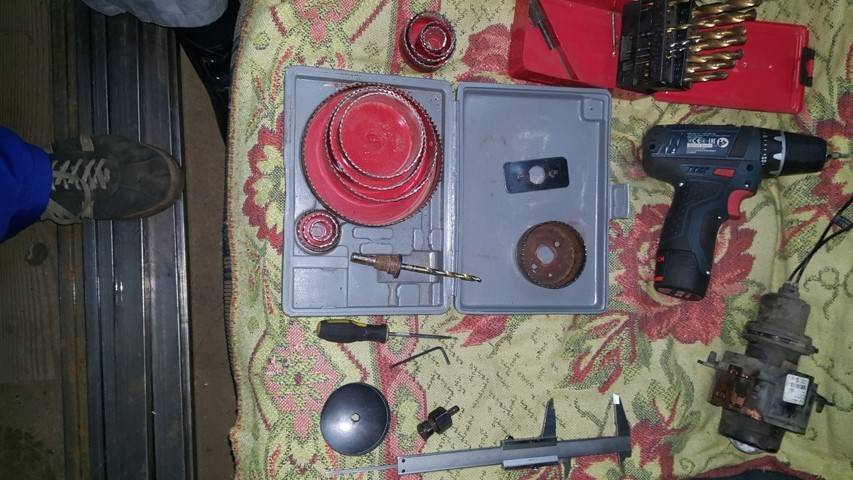

Для начала нужно подготовить инструментарий.
Только после этого можно приступать к работе.
Установка ПТФ
Из таблицы выше потребуется:
- Противотуманные фары;
- Вставки в бампер для крепления ПТФ;
- Дополнительная кнопка;
- Реле 4-х контактное (артикул 98.3747);
- Предохранитель на 16 А;
- Провода и пластиковая гофра (около 5 метров).
Снимаем передний бампер и вырезаем отверстия в заглушках бампера, используя коронку 76 мм или острый канцелярский нож. ПТФ закрепляем на пластиковых накладках (кронштейнах) при помощи саморезов (например, винтами для металлочерепицы).
В салоне устанавливаем дополнительную кнопку для ПТФ. Это может быть обычная кнопка ПТФ от ВАЗ 2114, либо штатная нефиксируемая кнопка на центральной консоли (можно купить готовый блок с кнопками).
Какой штраф за ксенон
А теперь обратимся к самому источнику наказания – КоАП РФ, в ч. 3 ст. 12.5 которого предусмотрена ответственность за установку ксеноновых лам во внешних световых приборах автомобиля. Санкция в этой статье однозначная и двоякому толкованию не подлежит: лишение прав за ксенон на срок от 6 месяцев до 1 года. Одновременно осветительные приборы, не соответствующие Основным положениям по допуску, утв. постановлением Правительства от 23.10.1993 № 1090, конфискуются.
Согласитесь, наказание довольно серьезное! Но почему?
Итак, давайте разберемся с причинами, по которым ксенон относят к разряду опасностей на дороге.
Причина одна: ксеноновые фары могут ослеплять едущих сзади или по встречной полосе водителей.
Ксеноновые фары могут нарушать условия безопасности на дороге из-за технических и физических факторов. Вот и получается, что наличие ксенона в фарах, предназначенных для галогенных ламп, стоит квалифицировать как несоответствие режима работы внешнего светового прибора техническим характеристикам автомобиля.
Так почему же тогда ксенон так популярен среди автолюбителей?
Существует точка зрения, согласно которой ксеноновые фары лучше освещают дорогу, чем галогенные. А вот и нет! Автомобиль с ксеноновыми фарами действительно светится и мигает как новогодняя елка. Только вот ксеноновые отражатели светят не туда, куда надо. Повсюду, кроме нужного направления. Вот и получается ситуация: вроде светло, да не совсем!
Соответственно, если будет выявлено, что ксенон на данном автомобиле стоять не может, то его должны изъять, а автомобиль (если невозможно снять фары) запретить эксплуатировать.
То есть с автомобиля снимают номера и отгоняют на специализированную стоянку. Но! Бывают ситуации, когда извлечь лампы из фар не представляется возможным. Это, в частности, касается остановки автомобиля в темное время суток, в плохих погодных условиях и т. д.
Итак, за ксенон штраф не предусмотрен — только лишение прав управления. Но сделать это может лишь суд.
Постановление о возбуждении административного производства направляется в мировой суд, назначается дата судебного заседания и по окончании рассмотрения дела выносится судебное решение.
Данное решение может быть обжаловано в суде вышестоящей инстанции.
А теперь давайте поподробнее остановимся на некоторых моментах.
Все мы знаем, что действия сотрудников полиции четко регламентируются соответствующими нормативно-правовыми актами, поэтому если они нарушат какую-то норму, то могут понести за это наказание.
Начнем с ареста. Арест транспортного средства (в нашем случае приборов внешнего освещения, то есть фар с ксеноновыми лампами) должен осуществляться в следующем порядке:
- При аресте должна быть составлена опись изымаемых вещей, которая подтверждается владельцем транспортного средства.
- Арест осуществляется в присутствии владельца (за исключением ситуаций, когда арест должен быть произведен незамедлительно, а владелец отсутствует) и 2 понятых.
- Если имеется необходимость, то при аресте возможна видео- и фотофиксация всех процессуальных действий.
- По результатам изъятия составляется протокол, который должен содержать сведения относительно предмета ареста, владельца автомобиля, видео- или фотофиксации и т. д. В протоколе в обязательном порядке расписываются владелец автомобиля, сотрудник полиции и понятые. В случае ведения фото- и видеосъемки все материалы должны быть приложены к протоколу.
- Копия протокола передается владельцу транспортного средства.
Вся вышеуказанная процедура должна быть соблюдена именно в таком порядке. Если вы видите, что что-то пошло не так, фиксируйте это и отражайте либо в жалобе, либо в возражениях в судебном заседании.
Можно обратить внимание и на факт возбуждения дела об административном правонарушении:
- После того как в фарах вашего авто был обнаружен «незаконный» ксенон, инспектор ГИБДД должен вынести соответствующее постановление об административном правонарушении.
- Виновному лицу разъясняются его права и обязанности.
- В случае несогласия с предъявленными ему обвинениями водитель автомобиля вправе написать в протоколе свои возражения. Помните: если вы не напишете их сразу, то в суде будет трудно объяснить, почему вы промолчали.
- Протокол должен быть составлен на месте совершения правонарушения, но если для его составления понадобятся дополнительные сведения, то составление должно произойти в срок не более 2 суток с момента обнаружения правонарушения сотрудником полиции.
- В течение 3 суток после составления протокола он направляется в суд для рассмотрения дела об административном правонарушении.
Причины поломки ПТФ
Установка противотуманок производится в том случае, если их не было в заводском исполнении или при необходимости замены. Фонари подсоединены к сети отдельно от основной оптики. В случае неисправности противотуманок нужно провести следующие манипуляции:
- Первым делом проверяется предохранитель самой детали. Вынув его из специальной ниши, рассмотреть элемент на наличие сгоревших или порванных проводов. Если нужно – меняем.
- В большинстве случаев происходит разрыв системы проводов. Здесь помогает амперметр, который покажет отсутствие напряжения.
- Если вместе с ПТФ не действует основная оптика, проблема обретает большой характер, начиная от посаженного аккумулятора и доходя до подсоединения проводки головного света.
- При недееспособности одной из противотуманок, причину нужно искать в ней самой.
Очень часто владельцы проводят монтаж нового оборудования вместо заводского. Белые светофильтры противотуманных фар Лада Веста от производителя совершенно неэффективны в сильный снег и туман. Чтобы закрепить фонари на корпусе в комплект включены кронштейны. Ксенон вместо галогена должен идти вместе со специальной шторкой, чтобы не ослеплять встречных водителей.
Лада Vesta Фурия Роха › Бортжурнал › Замена заводских ПТФ, на ПТФ Освар.
Начнём с того, что заводских ПТФ было мало, и хотелось чуть больше света от ПТФ. Чтения разных форумов предлагало три варианта: установка вместо птф би-линз с ксеноном, установка птф с лампами н11 и установка птф российского производства с лампами н1.Конечно хотелось первый вариант так как очень ярко+дальний режим, но ценник тут в сумме был 6тыс+ и возможно небольшое общения с сотрудниками ДПС, что не совсем хотелось.Второй вариант был более доступный, но сомнительное качество самих птф и дороговизна ламп н11, по сравнению с лампами н1, немного давали сомнения.Третий вариант — это российские птф освар под цоколь лампы Н1. Качественный корпус, железный отражатель и стеклянный рассеиватель.Победил конечно третий вариант так сказать дешево — сердито!И так начнём, заказано:Lada 8450006276 кронштейн противотуманной фары правыйLada 8450006277 кронштейн противотуманной фары левыйHella 4RA 933 332-101 реле, рабочий токОсвар 36023743 -2шт. фара противотуманная renault logan/sandero/dusterOsram 64150NBU-HCB лампа накаливания, фара дальнего света; лампа накаливания
заказывал всё на емекс
реле от хеллы
Реле заказал от хеллы, хз почему именно её), видимо бош были дорогие.Реле я использовал для разгрузки штатной проводки, так как в штатных ПТФ стояли ламп Н16 с мощностью 19 ватт, рисковать не стал и взял питание с АКБ, штатной проводкой ПТФ только управляется.
Сами ПТФ от ОСВАР
Слева Освар, справа Валео(завод)
ПТФ выглядят очень качественно и хорошо собраны, в ПТФ уже стоят лампы. Но все же советовал промазать стекло герметиком, спустя 10тыс пробега в правой птф появилось немного песка, когда обильно мою. В ПТФ уже стояли лампы.
простые лампы и яркость стандартная
Кронштейны под птф
Кронштейны заказал специально, так как знал, что их надо дорабатывать, а заводские не хотел уродовать.
Кронштейн уже с ПТФ
Как оказалось, дорабатывать нужно немного, немного подпилив пластик и ПТФ встают как родные!
Подключение проводки особо объяснять нечего контакты реле 85,86 берутся с проводки идущей на питание птф, 87 контакт берётся с + на АКБ через предохранитель. 30 контакт идёт на питание ПТФ
Так же подкинул коврик под АКБ, купленный ранее за 50рэ
Так же были куплены более яркие лампы в птф, дальний и ближний.
В ПТФ поставил ранее установленные в дальний PHILIPS Н1 X-TREME VISION +130, а в дальний поставил OSRAM Н1 NIGHT BREAKER +110. Ближний пока ещё не ставил, но ждут свою очередь PHILIPS Н7 X-TREME VISION +130
И так, начинаем снятие бампера, для установки ПТФ
фото с инетаУстановка противотуманных фар ПТФ лада Веста
Откручиваем все болты, что указаны на картинке, отщёлкиваем бампер от крыльев, аккуратно и немного тянем бампер на себя и отключаем датчик температуры в бампере. Далее кладём бампер на ровную поверхность и демонтируем штатные ПТФ, которые держутся на 2ух саморезах, новые ПТФ тоже поставил на 2 самореза
Полный размерво многих местал на пластике выбито ИЖ Полный размерв дальнем стояли с завода разные лампы. слева была ГЕ, справа филипс( светили одинаково)
Для эксперимента была установлена только одна ПТФ и по заводской ПТФ производил регулировку новой ПТФ
Полный размерс пассажирской стороны ОСВАР, с водительской ВАЛЕО
Производим настройку ПТФ и смотрим разницу
Полный размерразница в свете на лицо
Произвёл регулировку на след день поставил и вторую ПТФ и тоже отрегулировал.
А теперь ночные фото освещения фар:
Только ПТФ
Полный размерсвет более белый
ПТФ + Ближний
Полный размерв головном свете лампы ближнего света пока ещё заводские
ПТФ+Ближний+Дальний
Полный размеросвещением доволен
Результатом проделанных работ доволен! Освещение стало ещё лучше! Рекомендую!Всем спасибо за просмотр, ставьте лайки и делайте репосты!) Критика приветствуется!)
Противотуманные фары — неизменный атрибут современного автомобиля. К сожалению, АвтоВАЗ оснащает модели с предустановленными ПТФ лишь в люксовых версиях. Владельцы базовых модификаций вынуждены модернизировать авто самостоятельно, заказывать платные услуги в СТО.
Чем вызвана установка противотуманных фар
- безопасность на дороге в туман, снегопад, при сокращении видимости;
- эстетичный вид: автомобиль смотрится совсем иначе, некий элемент тюнинга, модернизации.
Lada Vesta. Замена ламп — часть 1
Для нормальной работы системы освещения и световой сигнализации применяйте лампы, указанные в приложении 2,
Примечание. Вы можете сами производить заменуламп, описанными ниже способами. В случае, если замена кажется сложной, рекомендуется обратиться к дилеру.
ВНИМАНИЕ!
Перед заменой лампы, убедитесь, что соответствующий сигнально-осветительный прибор выключен.
Блок-фары
Для снятия лампы ближнего света проделайте следующие действия:
— снимите крышку 2 (рис. 11), повернув ее против часовой стрелки;
— отсоедините колодку проводов 7 от лампы;
— выведите из паза усик 8 пружинного фиксатора;
— выньте лампу;
— установку новой лампы проводите в обратном порядке.
Для снятия лампы дальнего света проделайте следующие действия:
— снимите крышку 1, повернув ее против часовой стрелки;
— отсоедините колодку проводов 6 от лампы;
— выведите из паза усик 5 пружинного фиксатора;
— выньте лампу;
— установку новой лампы проводите в обратном порядке.
Для снятия лампы указателя поворота проделайте следующие действия:
— поверните патрон 4 против часовой стрелки и выньте его из посадочного места в сборе с лампой;
— выньте лампу из патрона поворотом против часовой стрелки;
— установку новой лампы проводите в обратном порядке.
Для снятия лампы дневного ходового огня и габаритного огня проделайте следующие действия:
— поверните патрон 3 против часовой стрелки и выньте его из посадочного места в сборе с лампой;
— выньте лампу из патрона;
— установку новой лампы проводите в обратном порядке.
Рис. 11. Блок-фара
Задние фонари
Замена ламп указателя поворота и сигнала торможения/ габаритного огня на наружном фонаре, расположенном на крыле автомобиля.
Для замены лампы указателя поворота 4 необходимо:
— открыть лючок обивки багажника, расположенный в зоне установки заднего фонаря, обеспечив доступ к патрон-разъему 4 лампы указателя поворота;
— повернуть па-трон-разъем 4 против часовой стрелки и вынуть его из посадочного места в сборе с лампой;
— извлечь лампу из патрона,потянув ее на себя.
Установку патрон-разъема на место проводить в обратном порядке.
Для замены лампы сигнала торможения/габаритного огня 3 необходимо:
— открыть лючок обивки багажника, расположенный в зоне установки заднего фонаря, обеспечив доступ к патрону-разъему 3 лампы сигнала торможения/габаритного огня;
— повернуть патрон-разъем 3 против часовой стрелки и вынуть его из посадочного места в сборе с лампой;
— извлечь лампу из патрона, повернув ее против часовой стрелки.
Установку патрона-разъема на место проводить в обратном порядке.
Замена ламп света заднего хода и габаритного огня на внутреннем фонаре, расположенном на крышке багажника автомобиля
Для замены лампы света заднего хода 1 (рис. 12) необходимо:
— расфиксировать два крайних держателя 1 (рис. 13) обивки багажника 2. Держатель обивки представляет собой конструкцию из неподвижного основания и подвижного фиксирующего «грибка» 3 (рис. 13). В поднятом состоянии «грибка» держатель расфиксирован;
— для расфиксации держателя обивки 3 (рис. 13) необходимо, например, лезвием ключа выключателя зажигания 4 (рис. 13) немного приподнять подвижную часть обеих держателей;
Рис. 12. Задние фонари
Рис. 13. Замена ламп света заднего хода и габаритного огня на наружном фонаре
— преодолевая сопротивление держателей, отогнуть обивку крышки багажника для доступа к патрону-разъему 1 (рис. 12). Во избежании повреждения обивки, отгибание производить на величину не более 7-8 см;
— повернуть патрон-разъем 1 (рис. 12) против часовой стрелки и вынуть его из посадочного места в сборе с лампой;
— извлечь лампу из патрона, потянув ее на себя.
Установку патрона-разъема на место проводить в обратном порядке.
Для замены лампы габаритного огня 2 (рис. 12) необходимо:
— применяя аналогичную последовательность, что и для замены лампы света заднего хода 1, обеспечить доступ к па-трону-разъему 2 лампы габаритного огня;
— повернуть патрон-разъем 2 против часовой стрелки и вынуть его из посадочного места в сборе с лампой;
— извлечь лампу из патрона, потянув ее на себя.
Установку патрона-разъема на место проводить в обратном порядке.
Для замены ламп света заднего хода и габаритного огня в правом фонаре применяется аналогичная последовательность.
Видео по теме «Lada Vesta. Замена ламп»
Замена ДХО штатных ламп лада веста на светодиоды.
Как заменить лампочку фары ближнего света Lada Vesta
Lada Vesta. Замена перегоревшей лампы СТОП в заднем фонаре
Установка ПТФ на Лада Веста
Этот процесс включает в себя следующие этапы;
- снятие бампера;
- подготовка посадочного места;
- монтаж фар;
- подключение ПТФ.
Вроде бы несложно, но разберём всё это подробнее.
Демонтаж бампера
Передний бампер Лады Весты достаточно массивный, и его можно запросто повредить, поэтому производя демонтаж, не забывайте об осторожности. Сначала отключите и вытащите АКБ. Также обязательно подготовьте место, куда Вы положите бампер, – достаточно постелить тряпку, чтобы его поверхность не повредилась
Также обязательно подготовьте место, куда Вы положите бампер, – достаточно постелить тряпку, чтобы его поверхность не повредилась
Сначала отключите и вытащите АКБ. Также обязательно подготовьте место, куда Вы положите бампер, – достаточно постелить тряпку, чтобы его поверхность не повредилась.
Нижняя часть крепится четырьмя болтами к кузову и четырьмя саморезами к подкрылкам. Всё это нужно вывернуть.
По бокам отверните по два самореза, крепящих его к локерам.
Под капотом выверните шесть болтов верхнего крепления к кузову.
Демонтаж бампера
Осталось извлечь два болта под номерными знаками. Тут уже нужно удерживать бампер за балку. Аккуратно потяните его на себя, чтобы вывести зацепление с боковыми кронштейнами.
Теперь у Вас есть доступ к нужному месту, и самое время переходить к следующему этапу.
Подготовка посадочных мест и крепление фар
На месте противотуманок стоят заводские заглушки. С помощью коронки на 76 мм в них необходимо вырезать отверстия. Для этих целей подойдёт и канцелярский нож. Если вы прибрели облицовку для противотуманных фар на Ладу Весту, то этот этап пропускается.
Вырезать отверстия в бампере
Чтобы разобраться, как установить кронштейны ПТФ, много времени не понадобится. Их следует просто закрепить на бампере с помощью саморезов.
Также необходимо позаботиться об отверстии под кнопку ПТФ в торпедо автомобиля. Для этого можно выбрать место на центральной консоли или рядом с кнопкой открывания багажника.
Подключение противотуманок
От правой ПТФ проводка прокладывается внутри металлического короба. В салон из моторного отсека проводка пускается через специальное отверстие в районе педального узла.
Подключить противотуманные фары проще всего по универсальной схеме, как при подключении оборудования на предыдущих авто линейки Лада. Нагрузочное питание берётся с АКБ (болт М6) и через предохранитель подается на контактное реле.
Плюс идёт из монтажного блока от предохранителя габаритов. Как вариант, можно использовать плюс прикуривателя.
Само реле устанавливается под капотом или непосредственно в салоне.
Такой способ подключения ПТФ на Ладу Весту – самый оптимальный в плане экономии и минимального вмешательства в электронную часть авто.
Выводы
В данной статье был рассмотрен самый простой, но дорогостоящий метод установки противотуманного оборудования.
На практике, особенно если ваша Лада Веста уже не на гарантии, все можно сделать с куда меньшими затратами , используя пластиковую гофру, попроще проводку, предохранитель 16 ампер, реле на 4 контакта. В целом, последовательность монтажа отличаться не будет.
Выбирая метод самый подходящий, можно оборудовать свой автомобиль светом, достаточным для комфортной езды в тёмное время года, когда видимость сильно ограничена.
Противотуманные фары, как и основная оптика автомобиля, играет важную роль в создании качественного освещения. Противотуманки особенно актуальны в условиях плохой видимости. Например, во время дождя, сильного тумана или снегопада. Что касается Лады Весты, то здесь ситуация такая, что противотуманные фары предусмотрены только в комплектации «люкс». Поэтому установка ПТФ актуальна для этого семейства автомобилей. Если вы твердо решили установить противотуманки самостоятельно, то этот обзор для вас.
Нужно сказать, что самостоятельно установить ПТФ на Весту несколько сложнее, чем на остальные авто Лада. С другой стороны, вы, таким образом, сэкономите достаточно приличную сумму. Так, например, официальный дилер с вас может взять до 10 тысяч рублей за установку в зависимости от региона. Если вы не располагаете такой суммой, то лучше, конечно, осуществить установку самому. Поэтому запаситесь терпением и достаточным количеством времени.
Для установки противотуманных фар на Весту потребуется приобрести:
- Сами противотуманки – тут есть выбор: брать Оригинальные ПТФ Valeo или аналог хорошего качества или ПТФ Тюн-авто (и искать лампочки) или брать китайские сомнительного качества (были прецеденты, когда они попросту плавились).
- Кронштейны для установки ПТФ , собственно то, на чем непосредственно держатся туманки. Найти оригинальные кронштейны очень сложно, АвтоВАЗ не выпускает их на свободный рынок. Очень хорошо подойдут аналоговые кронштейны, они достойного качества, полностью повторяют геометрию оригинальных и они всегда есть в наличии.
- Облицовки ПТФ . Тут ситуация попроще – можно в своих облицовках вырезать отверстия для туманок диаметром 76 мм, или приобрести люксовые облицовки противотуманных фар.
- Проводка . Потребуется набор проводов для подключения ПТФ Веста. Тут все сложнее, поскольку специальных кнопок или места для кнопки для включения ПТФ в салоне не предусмотрено.
Первое, с чем предстоит столкнуться при подключении, так это со схемой электрооборудования, которая совершенно отлична от Гранты или Приоры. Прежде всего, на Весте управление противотуманками осуществляется посредством подрулевого переключателя, в котором отсутствует фиксированное положение на выключение ПТФ. Вместе с тем, сигнал о включении противотуманок идет не напрямую к фарам, а через специальный блок, который присутствует только в автомобилях класса «люкс». Поэтому, чтобы не навредить автомобилю и не потратить лишних пару часов впустую, рекомендуем вывести отдельную кнопку для ПТФ.
Теперь можно переходить к непосредственной установке ПТФ. Сначала снимите бампер и замените имеющиеся облицовки ПТФ на «люксовые» или аккуратно вырежете заглушки при помощи канцелярского ножа или коронки на 76 мм. Затем возьмите противотуманки и закрепите их на кронштейнах с помощью саморезов, а кронштейн непосредственно к бамперу.
Подключение – следующий и очень важный момент. Для этого протяните имеющиеся провода из набора до каждой из туманок, свободный конец подключается к реле (его можно установить в монтажном блоке или в моторном отсеке). Теперь подключаем по универсальной схеме, как Калины или Приоры. С аккумулятора возьмите «+» на реле, при этом необходимо использовать предохранитель. Там же можно взять массу «-» прямо с «минусовой» клеммы, или лучше найти рядом гайку и прикрутится к ней. Управляющий плюс на реле идет с кнопки из салона. Теперь протяните в салон провод для кнопки и установите кнопку (самая удобная кнопка от включения ПТФ 2109) на декоративную крышку блока предохранителей рядом с блоком регулировки фар.
Наконец, не забудьте проверить работоспособность ПТФ и поставить бампер на место.
Используя такую схему, вы минимально вмешаетесь в электронику Лады Весты, а значит, не навредите ей. Основное правило установки ПТФ – старайтесь быть максимально аккуратным и внимательным, тогда вы получите положительный результат. Грамотно установленные противотуманки обеспечат вам не только должную видимость на дороге, но и безопасность.
