Снимаем передний бампер на Рено Дастер: ничего сложного, видео тому доказательство

Демонтаж детали

Важно знать, как снять решетку радиатора правильно. Грамотная и одобренная производителем процедура – снятие всего узла в сборе

У Рено Дастера это не сложно, однако потребуется время, терпение и необходимые инструменты

У Рено Дастера это не сложно, однако потребуется время, терпение и необходимые инструменты.

Требуемые инструменты

Потребуется приобрести кое-что. Эти инструменты могут пригодиться и для других операций. Если владелец Дастера желает самостоятельно обслуживать автомобиль хоть иногда, ему нужны все необходимые средства для этого. Вот что потребуется в данном случае:

• ключ Torx T30;
• головка на ключ для саморезов T20;
• плоская отвертка (для размыкания защелок, но это не обязательно).

Не стоит забывать и о мерах предосторожности и соответствующих средствах. Демонтаж решетки радиатора у Рено Дастер, как и у прочих автомобилей, проводят в защитных перчатках, предохраняющих руки от механических и иных повреждений

Кроме того, надевают, на всякий случай, защитные очки, чтобы в глаза не прилетела пыль и какие-нибудь мелкие, но твердые и даже острые частицы грязи

А это может случиться при снятии бампера, когда защелки сами будут размыкаться

Кроме того, надевают, на всякий случай, защитные очки, чтобы в глаза не прилетела пыль и какие-нибудь мелкие, но твердые и даже острые частицы грязи. А это может случиться при снятии бампера, когда защелки сами будут размыкаться.

Этапы работы

Предварительно надевают защитные очки и перчатки. Подготавливают инструмент. Желательно, чтобы во время работы ничто не отвлекало, так что лучше выключить телефон. Если самостоятельное обслуживание автомобиля проводится впервые, желательно сфотографировать все этапы работ или заснять в качестве видео.

По крайней мере, стоит записать этапы демонтажа. Это поможет затем без проблем осуществить монтаж обновленного или нового узла

Лучше подстраховаться, даже если у человека острая память, ведь всегда что-то может отвлечь, и важное вылетит из головы. Как минимум, нужно зафиксировать этапы на листке бумаги и держать его в кармане, чтобы всегда иметь возможность свериться

Вот как происходит замена старой решетки на новую:

Вот как происходит замена старой решетки на новую:

При помощи Torx T30 откручивается сначала четыре винта сверху, а затем пять – снизу. Откручивается два самореза T20 при помощи соответствующего ключа. Эти саморезы расположены внутри подкрылка. Их там больше двух, но нужно открутить лишь те два, что соединяются с бампером. Причем один можно выкрутить как на предыдущем этапе, ведь он установлен близко к кромке крыла. Другой же саморез – внизу, а потому выкручивать его лучше, находясь в яме. Бампер нужно отвести в сторону, начиная с угла. При этом пластиковые защелки, соединяющие крыло с боковой частью бампера, разомкнутся, поскольку пазы выйдут из креплений. Бампер снимается

Если имеются противотуманные фары, стоит проявить особую осторожность Важно отключить их. Ну а до тех пор, не стоит относить конструкцию на большое расстояние, чтобы случайно не повредить проводку этой оптики. Снимают противотуманные источники света так: укладывают весь узел не дальше, чем в десяти-двадцати сантиметрах от Дастера; отключают разъем этих оптических устройств, который закреплен на левом крыле

Снимают противотуманные источники света так: укладывают весь узел не дальше, чем в десяти-двадцати сантиметрах от Дастера; отключают разъем этих оптических устройств, который закреплен на левом крыле

Устанавливают новую деталь, выполняя описанные выше действия в обратной последовательности

Снимают противотуманные источники света так: укладывают весь узел не дальше, чем в десяти-двадцати сантиметрах от Дастера; отключают разъем этих оптических устройств, который закреплен на левом крыле. Устанавливают новую деталь, выполняя описанные выше действия в обратной последовательности.

Вот так заменяют защитную решетку радиатора на Рено Дастер. Именно полное снятие узла предусмотрено производителем. Некоторые умудряются обходить это и снимать гораздо меньше деталей, но это чревато. Для того чтобы без проблем и последствий добраться до всех деталей конструкции, в том числе – до сетки на радиаторе у Рено Дастера, придется снимать весь узел целиком.

Снимаем бампер

Во-первых, сначала нужно учесть поколение и убедиться, что под рукой имеются все необходимые инструменты. Поколения существует два, и процесс снятия практически идентичен. Замена бампера на характерный вариант для Рено Дастер – задача нетрудная, однако, если хочется тюнинга, лучше не спешить и уж точно не приобретать сомнительные рукодельные варианты.

Оригинальный бампер выполнен так, чтобы внедорожник смог реализовать весь свой потенциал, а потому какие-то слишком непохожие на исходный вариант детали могут оказаться неуместны. Вот почему лучше придерживаться классической концепции для Рено Дастер, а уж если от нее и отходить, то в рамках разумного.

Требуемые инструменты

Инвентарь потребуется небольшой, но без него никак. Понадобится:

• ключ Торкс Т20;
• ключ Торкс Т30;
• два съемника.

Последние не обязательны, но помогают легче отсоединить крепление. С таким инструментом можно осуществить снятие и установку переднего бампера Рено Дастер, что говорит о том, насколько это простая процедура в сравнении со многими другими ремонтными работами.

Снятие бампера Duster первого поколения

В этом случае сначала протирают тряпочкой снизу пластиковую накладку под бампером и подкрылки Дастера. После откручивают саморезы. Накладку держит только один, а остальные фиксируют подкрылки. На каждый подкрылок приходится по паре саморезов. Откручиваются они ключом Торкс Т20.

Сверху саморезы выкручиваются ключом Торкс Т30. Их всего четыре.

Теперь конструкция снимается с защелок. Последние располагаются на кронштейнах. Эти кронштейны при желании или необходимости могут быть заменены. Чтобы грамотно снять передний бампер, нужно сначала отогнуть пластик сверху, но лишь немного. Затем весь узел вытягивают на себя, сразу отключая тот разъем, что подсоединен к противотуманным фарам.

Пару слов об этом разъеме у Дастера: он расположен на кронштейне справа. Питание противотуманок идет по четырем проводам, которые имеются в разъеме. Провода достаточно длинные, и когда человек снимает бампер, можно без всяких затруднений уже после отключить разъем.

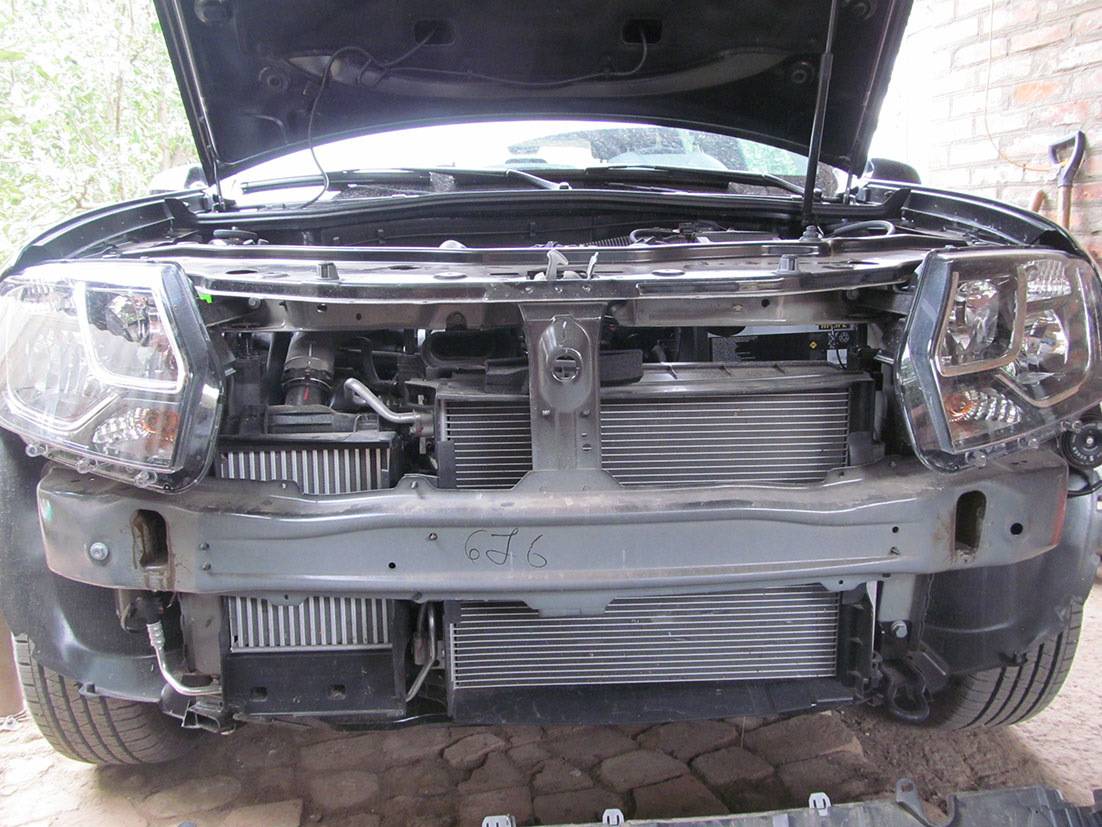

Вот как происходит снятие переднего бампера Рено Дастер первого поколения.

Снятие бампера Duster второго поколения

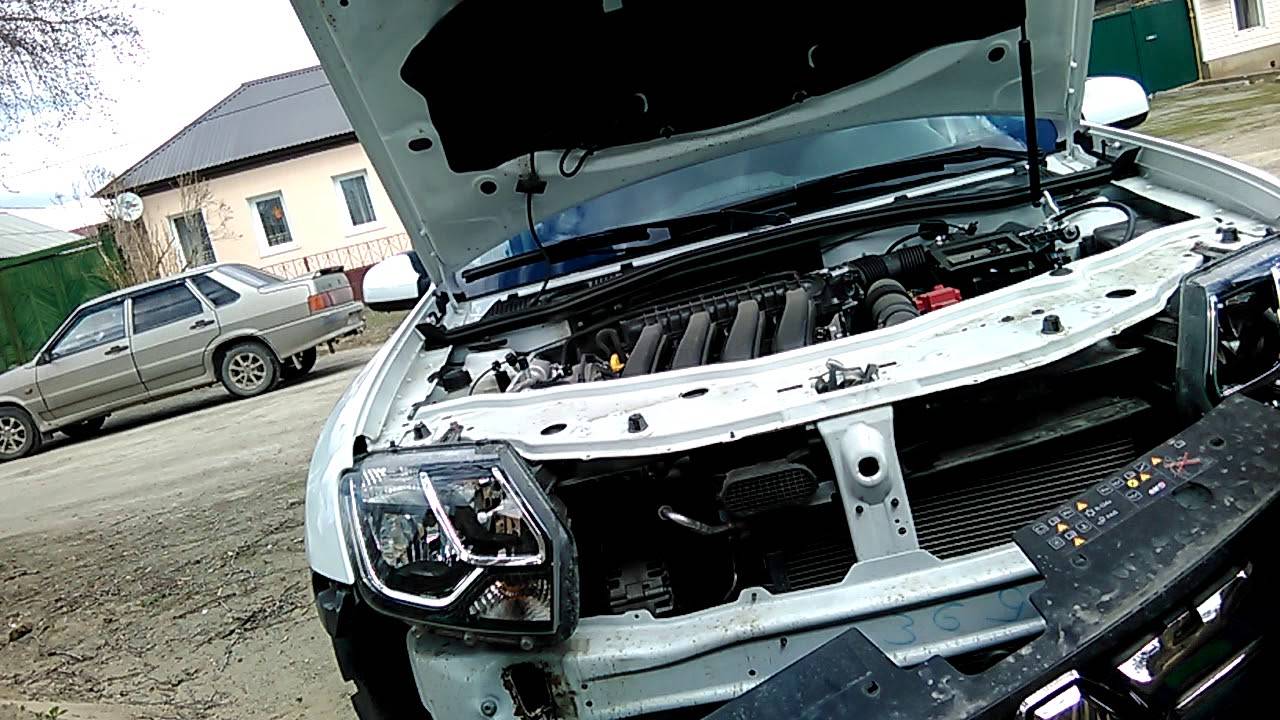

Открывают капот. Под ним четыре винта. Откручивают их ключом Торкс Т30. В отличие от первого поколения саморезов здесь всего шесть, тогда как там их было целых девять. Нижние крепежные элементы откручиваются ключом Торкс Т20.

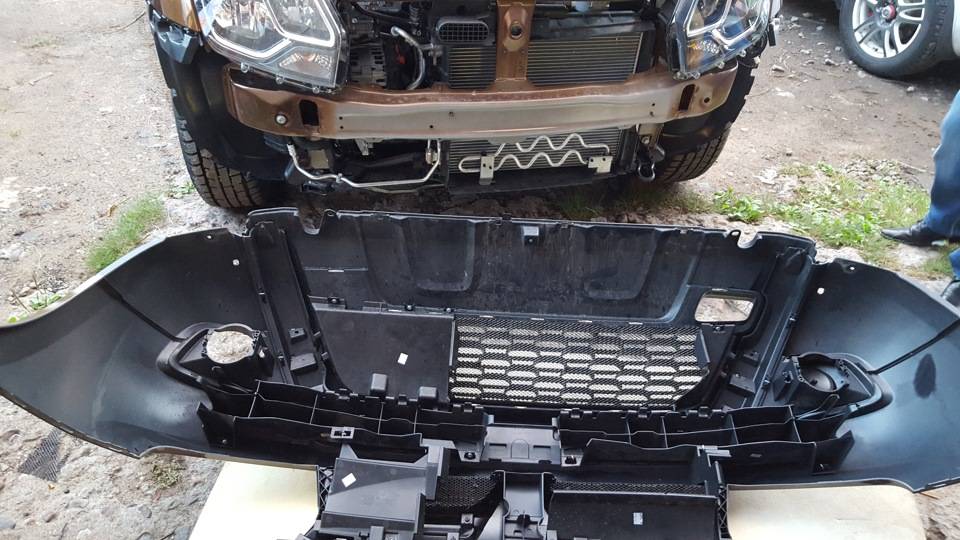

После того, как все саморезы выкручены, осторожно демонтируют основную деталь. Как и в случае с первым поколением, бампер передний Duster снимается в два маленьких этапа: сначала отгибают пластик, расположенный сверху, а затем отводят деталь в сторону, снимая с защелок. Среди новичков распространена ошибка: часто не замечают защелку, расположенную ближе к центру

Чтобы этого избежать, достаточно знать о том, что на каждом кронштейне расположено по три защелки

Среди новичков распространена ошибка: часто не замечают защелку, расположенную ближе к центру. Чтобы этого избежать, достаточно знать о том, что на каждом кронштейне расположено по три защелки.

Есть еще важный момент. Те, кто привык иметь дело с первым поколением, возможно, полагают, что ключи-звездочки Торкс не понадобятся для снятия нижней решетки, дефлекторов и держателя переднего противотуманного освещения. Да, так было на машинах первого поколения, несмотря на то, что сам передний бампер было невозможно снять таким образом. Но вот на втором поколении без ключей Торкс обойтись невозможно в принципе.

Источники

• https://car-engine.ru/2020/11/25/%D1%81%D0%BD%D0%B8%D0%BC%D0%B0%D0%B5%D0%BC-%D0%BF%D0%B5%D1%80%D0%B5%D0%B4%D0%BD%D0%B8%D0%B9-%D0%B1%D0%B0%D0%BC%D0%BF%D0%B5%D1%80-%D0%BD%D0%B0-%D1%80%D0%B5%D0%BD%D0%BE-%D0%B4%D0%B0%D1%81%D1%82%D0%B5/
• https://drive2me.ru/2021/09/18/%D1%81%D0%BD%D0%B8%D0%BC%D0%B0%D0%B5%D0%BC-%D0%BF%D0%B5%D1%80%D0%B5%D0%B4%D0%BD%D0%B8%D0%B9-%D0%B1%D0%B0%D0%BC%D0%BF%D0%B5%D1%80-%D0%BD%D0%B0-%D1%80%D0%B5%D0%BD%D0%BE-%D0%B4%D0%B0%D1%81%D1%82%D0%B5/
• https://expertrenault.ru/kuzov/pravilno-snimaem-i-ustanavlivaem-bamper-reno-daster
• https://dloco.ru/zamena-zapchastej/snyatie-i-ustanovka-perednego-bampera-reno-daster.html
• https://delis-avto.ru/avto-ts/kak-snyat-perednij-bamper-na-dastere.html
• https://avtonomnaya-gazifikaciya.ru/obsluzhivanie/snyatie-perednego-bampera-reno-daster.html
• https://nivovod.ru/renault/snyatie-perednego-i-zadnego-bamperov-na-reno-daster/
• https://QuadDrive.ru/neispravnosti-i-remont/kak-snyat-bamper-na-dastere.html

Снятие бампера на Renault Duster: пошаговая инструкция

Автомобильный обвес – одна из наиболее уязвимых кузовных деталей транспортного средства. Ее легко повредить: наезд на небольшое препятствие, неудачная парковка или дорожно-транспортное происшествие. В результате чего на буфере остаются царапины, вмятины сколы, трещины. Чтобы отремонтировать деталь, надо выполнить снятие переднего, заднего бампера Рено Дастер.

Подготовительные работы

Перед заменой на кроссовере, нужно провести  ряд подготовительных мероприятий, запастись необходимым набором инструментов. Так, для работы может потребоваться:

• Набор ключей TOPX.
• Фигурная и плоская отвертки.
• Ветошь.
• Домкрат.
• Металлическая щетка.
• Раствор WD

Для последующего удобства замены, осуществляют следующие действия:

1. Отогнать автомобиль на эстакаду, смотровую яму или приподнять транспорт с помощью домкрата. Так можно без проблем демонтировать крепежи, находящиеся на днище автомобиля.
2. С помощью ветоши очистить обвес от пыли, следов воздействия коррозии, грязи. Металлической щеткой обработать днище автомобиля, колесные арки. Грязь, а также коррозия не будут сыпаться на водителя во время проведения замены.
3. Раствором WD 40 обработать болты, клепки, саморезы, подождать 15-20 минут. Во время эксплуатации автомобиля, на крепежах появляется коррозия, они забиваются грязью. Впоследствии, их тяжело демонтировать. Если отвернуть болты и саморезы не получается, их срезают болгаркой.

Важно! При установке буфера, рекомендуется использовать новые крепежные элементы. Они обеспечат более надежное и плотное прилегание детали к кузову автомобиля. После проведения необходимых подготовительных работ, можно приступать к замене буфера Renault Duster

После проведения необходимых подготовительных работ, можно приступать к замене буфера Renault Duster.

Замена переднего буфера

Снятие бампера Рено Дастер проводится следующим образом:

1. Снизу демонтируется пластиковая накладка. Для этого отворачиваются пять саморезов, крепящих ее к буферу.
2. Далее потребуется отвернуть по два самореза, которые крепят деталь к подкрылкам передних колес.
3. В верхней части, под капотом находится четыре винта крепления бампера к решетке радиатора. Их надо открутить.
4. Отсоединить противотуманные фары от блока управления. Предварительно понадобится обесточить автомобиль.

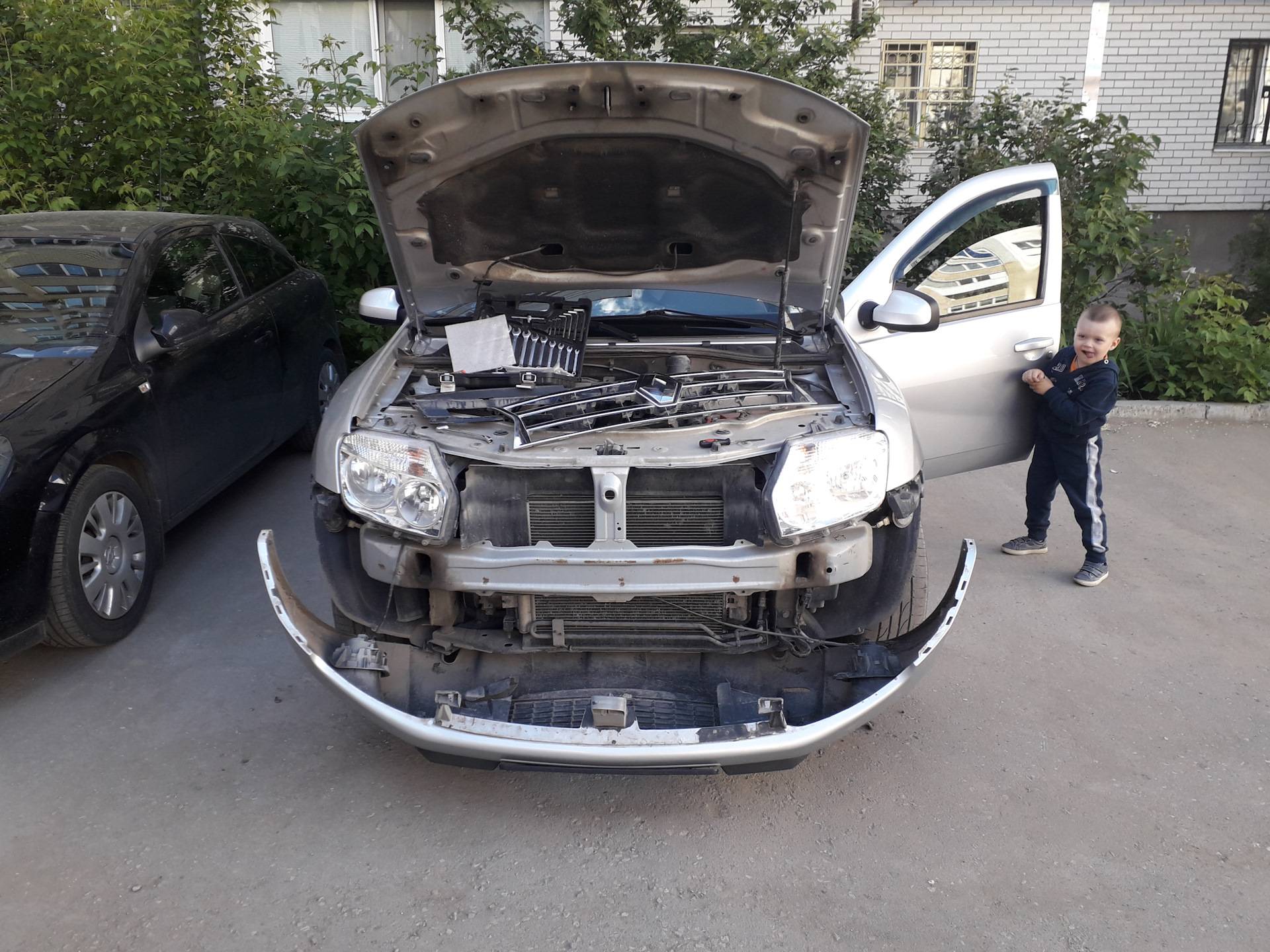

5. Аккуратно отводя пластиковый элемент, нужно снять деталь с кронштейнов левого и правого креплений бампера.
6. С помощью плоской отвертки разомкнуть клипсы и окончательно демонтировать бампер.
7. Установка переднего обвеса осуществляется в обратном разборке порядке.

  Габариты и размеры Lada Largus, расположение номера кузова

Важно! Чтобы узнать нужный разъем, от которого потребуется отсоединить противотуманные фары, нужно обратиться к документации автомобиля

Снятие и установка заднего обвеса

Снятие заднего бампера Рено Дастер проводят в следующем порядке:

1. Снимается лампочка подсветки номерного знака, и задние фонари. Предварительно автомобиль обесточивается, посредством отсоединения клеммы от аккумуляторной батареи.
2. Отворачиваются четыре винта, расположенные в верхней части буфера. Чтобы к ним получить доступ, нужно открыть крышку багажника.
3. В каждом подкрылке удаляются саморезы, которые крепят обвес, с помощью этого действия демонтируют брызговики.
4. Далее предстоит снять обвес с кузова автомобиля. Процесс начинают с левой и правой боковин, так как там защелки имеют наименьшее сопротивление.
5. Отщелкнуть крепления обвеса по центру, и окончательно снять бампер. С помощью отвертки с плоским наконечником, отщелкивают клипсы и удаляют пистоны.
6. Установка кузовной детали производится в обратном снятию порядке.

Важно! При замене заднего бампера нужно проявлять аккуратность, осторожность. Если небрежно выполнять действия, можно повредить заклепки, клипсы буфера. Это приведет к дорогостоящему ремонту детали или необходимости к приобретению новой

Это приведет к дорогостоящему ремонту детали или необходимости к приобретению новой

Это приведет к дорогостоящему ремонту детали или необходимости к приобретению новой.

Замена обвеса Рено Дастер операция, которую может выполнить любой водитель. Для ее осуществления понадобится запастись набором головок для ключа Topx, отвертками, раствором WD40. Рекомендуется выполнять работу вместе с напарником, таким образом можно аккуратно, быстро демонтировать, поставить обвес.

Инструкция по снятию переднего бампера

Чтобы узнать, как снять бампер Рено Дастер правильно, нужно определить версию автомобиля.

Авто I поколения

Демонтаж детали-оригинала первой версии выполняют так:

1. Вывинчивают саморезы, фиксирующие передний обвес. Всего удаляют 5 элементов, 1 из которых располагается под декоративной накладкой.
2. Ключом на 20 ослабляют болты, закрепляющие подкрылок. 1 винт находится вблизи места соединения бампера и крыла. На подкрылке обнаруживается 2 самореза, после удаления которых ключ на 20 можно убрать в сторону.
3. В верхней части обвеса находят крепежи большего размера. Снимая их, используют ключ на 30. После удаления крепеж-накладку сдвигают вбок, высвобождают расположенные на кронштейнах защелки. Поврежденные или погнутые держатели заменяют.
4. Сдвигают верхнюю часть пластиковой накладки. Тянут бампер вперед, вынимая его из посадочного места.
5. Отсоединяют питающий разъем ПТФ. Длина провода рассчитана на снятие обвеса с последующим отключением порта, находящегося на правом кронштейне. Четырехканальный разъем используется для подключения 2 противотуманных фар.

Ключом Т20 откручиваем саморезы, аккуратно отводим пластик вбок, чтобы отсоединить от защелок.

Правильная установка и снятие бампера на Рено Дастер

Правильно снимаем и устанавливаем бампер Рено Дастер

Отжав обе половины бампера, отсоедините его концы от держателей на крыльях и отведите бампер от кузова. Приподнимите основание облицовки радиатора настолько, чтобы можно было снять его с буферов капота.

Снимите передний бампер При необходимости снимите с бампера облицовку радиатора При необходимости подденьте отверткой два пружинных держателя энергопоглащающего элемента. Процесс начинают с левой и правой боковин, так как там защелки имеют наименьшее сопротивление. Отщелкнуть крепления обвеса по центру, и окончательно снять бампер.

С помощью отвертки с плоским наконечником, отщелкивают клипсы и удаляют пистоны. Установка кузовной детали производится в обратном снятию порядке

При замене заднего бампера нужно проявлять аккуратность, осторожность. Если небрежно выполнять действия, можно повредить заклепки, клипсы буфера. Это приведет к дорогостоящему ремонту детали или необходимости к приобретению новой

Это приведет к дорогостоящему ремонту детали или необходимости к приобретению новой.

Замена обвеса Рено Дастер операция, которую может выполнить любой водитель. Для ее осуществления понадобится запастись набором головок для ключа Topx, отвертками, раствором WD Рекомендуется выполнять работу вместе с напарником, таким образом можно аккуратно, быстро демонтировать, поставить обвес.

Не нужно относить бампер далеко от кузова. Сначала отключите разъём — он закреплён на кронштейне справа. Длина провода рассчитана так, чтобы сначала снимать сам бампер, а затем отключать разъём.

Все действия соответствуют регламенту. Чтобы снять бампер, их откручивают ключом T В первом поколении их было 9: А здесь всё выглядит проще. Верхнюю решётку радиатора снимать не.

Если при замене многих узловых элементов чаще отдают предпочтение оригинальным деталям, то заводской задний бампер нередко заменяют на более дешевые аналоги. Связано это с тем, что внешние детали кузова отчасти несут декоративную функцию. Поэтому к качеству таких компонентов предъявляют менее жесткие требования. При этом нужно понимать, что купив оригинал, можно получить деталь, размеры и разъемы которой в точности совпадут с конструкцией автомобиля.

Французский производитель устанавливает на Дастер различные бамперы. Тип детали и, соответственно, артикул, определяются текущей комплектацией кроссовера. В начальной модификации используется бампер с номером 850229613R.

В более дорогой версии устанавливается деталь с артикулом 850220171R.

На переднеприводной комплектации без и с радаром используются различные бампера (оригинальный номер 850220033R и 850228583R соответственно). На кузов полноприводного кроссовера устанавливается компонент с артикулом 850229219R или 850227892R.

Пластиковые накладки на бампер выпускаются под номерами 850700752R и 850701407R. Артикулы также отличаются между собой, если деталь дополняется кронштейном и абсорбером.

Схожие расхождения наблюдаются, когда речь заходит об аналогах. Модели с пластиковой накладкой, устанавливаемые на все модификации, за исключением максимальной, выпускаются под следующими артикулами:

• BLIC 5511-00-1305970P;
• PULO P2-DA-DUS1BS;
• DIEDERICHS 4560058;
• SCHLIECKMANN 779608;
• VAN WEZEL 1555509.

В максимальной комплектации Дастера используется аналог заднего бампера с пластиковой накладкой под номером SAT ST-RND1-087-A0. Модель с адсорбером имеет артикул SAT ST-RND1-087R-0. Если используется кронштейн заднего бампера Renault, то необходимо приобретать аналоги с аналогичным номером, отличающимся только цифрвами на конце: 087B-1 или 087B-2.

Снимаем бампер

Во-первых, сначала нужно учесть поколение и убедиться, что под рукой имеются все необходимые инструменты. Поколения существует два, и процесс снятия практически идентичен. Замена бампера на характерный вариант для Рено Дастер – задача нетрудная, однако, если хочется тюнинга, лучше не спешить и уж точно не приобретать сомнительные рукодельные варианты.

Оригинальный бампер выполнен так, чтобы внедорожник смог реализовать весь свой потенциал, а потому какие-то слишком непохожие на исходный вариант детали могут оказаться неуместны. Вот почему лучше придерживаться классической концепции для Рено Дастер, а уж если от нее и отходить, то в рамках разумного.

Требуемые инструменты

Инвентарь потребуется небольшой, но без него никак. Понадобится:

• ключ Торкс Т20;
• ключ Торкс Т30;
• два съемника.

Последние не обязательны, но помогают легче отсоединить крепление. С таким инструментом можно осуществить снятие и установку переднего бампера Рено Дастер, что говорит о том, насколько это простая процедура в сравнении со многими другими ремонтными работами.

Снятие бампера Duster первого поколения

В этом случае сначала протирают тряпочкой снизу пластиковую накладку под бампером и подкрылки Дастера. После откручивают саморезы. Накладку держит только один, а остальные фиксируют подкрылки. На каждый подкрылок приходится по паре саморезов. Откручиваются они ключом Торкс Т20.

Сверху саморезы выкручиваются ключом Торкс Т30. Их всего четыре.

Теперь конструкция снимается с защелок. Последние располагаются на кронштейнах. Эти кронштейны при желании или необходимости могут быть заменены. Чтобы грамотно снять передний бампер, нужно сначала отогнуть пластик сверху, но лишь немного. Затем весь узел вытягивают на себя, сразу отключая тот разъем, что подсоединен к противотуманным фарам.

Пару слов об этом разъеме у Дастера: он расположен на кронштейне справа. Питание противотуманок идет по четырем проводам, которые имеются в разъеме. Провода достаточно длинные, и когда человек снимает бампер, можно без всяких затруднений уже после отключить разъем.

Вот как происходит снятие переднего бампера Рено Дастер первого поколения.

Снятие бампера Duster второго поколения

Открывают капот. Под ним четыре винта. Откручивают их ключом Торкс Т30. В отличие от первого поколения саморезов здесь всего шесть, тогда как там их было целых девять. Нижние крепежные элементы откручиваются ключом Торкс Т20.

После того, как все саморезы выкручены, осторожно демонтируют основную деталь. Как и в случае с первым поколением, бампер передний Duster снимается в два маленьких этапа: сначала отгибают пластик, расположенный сверху, а затем отводят деталь в сторону, снимая с защелок. Среди новичков распространена ошибка: часто не замечают защелку, расположенную ближе к центру

Чтобы этого избежать, достаточно знать о том, что на каждом кронштейне расположено по три защелки

Среди новичков распространена ошибка: часто не замечают защелку, расположенную ближе к центру. Чтобы этого избежать, достаточно знать о том, что на каждом кронштейне расположено по три защелки.

Есть еще важный момент. Те, кто привык иметь дело с первым поколением, возможно, полагают, что ключи-звездочки Торкс не понадобятся для снятия нижней решетки, дефлекторов и держателя переднего противотуманного освещения. Да, так было на машинах первого поколения, несмотря на то, что сам передний бампер было невозможно снять таким образом. Но вот на втором поколении без ключей Торкс обойтись невозможно в принципе.

Источники

• https://car-engine.ru/2020/11/25/%D1%81%D0%BD%D0%B8%D0%BC%D0%B0%D0%B5%D0%BC-%D0%BF%D0%B5%D1%80%D0%B5%D0%B4%D0%BD%D0%B8%D0%B9-%D0%B1%D0%B0%D0%BC%D0%BF%D0%B5%D1%80-%D0%BD%D0%B0-%D1%80%D0%B5%D0%BD%D0%BE-%D0%B4%D0%B0%D1%81%D1%82%D0%B5/
• https://drive2me.ru/2021/09/18/%D1%81%D0%BD%D0%B8%D0%BC%D0%B0%D0%B5%D0%BC-%D0%BF%D0%B5%D1%80%D0%B5%D0%B4%D0%BD%D0%B8%D0%B9-%D0%B1%D0%B0%D0%BC%D0%BF%D0%B5%D1%80-%D0%BD%D0%B0-%D1%80%D0%B5%D0%BD%D0%BE-%D0%B4%D0%B0%D1%81%D1%82%D0%B5/
• https://expertrenault.ru/kuzov/pravilno-snimaem-i-ustanavlivaem-bamper-reno-daster
• https://dloco.ru/zamena-zapchastej/snyatie-i-ustanovka-perednego-bampera-reno-daster.html
• https://delis-avto.ru/avto-ts/kak-snyat-perednij-bamper-na-dastere.html
• https://avtonomnaya-gazifikaciya.ru/obsluzhivanie/snyatie-perednego-bampera-reno-daster.html
• https://nivovod.ru/renault/snyatie-perednego-i-zadnego-bamperov-na-reno-daster/
• https://QuadDrive.ru/neispravnosti-i-remont/kak-snyat-bamper-na-dastere.html

Конструкция переднего бампера

Обвес французского внедорожника состоит из следующих деталей:

• пластикового переднего буфера со скругленными краями, охватывающими боковые части кузова;
• креплений и направляющих;
• уплотнителя бампера;
• сетки, препятствующей проникновению мусора в пространство между радиатором и обвесом;
• спойлера, улучшающего аэродинамические показатели внедорожника;
• пыльника, защищающего нижнюю часть машины;
• накладок, обеспечивающих дополнительную защиту.

Все версии Duster снабжаются бамперами, фиксируемыми саморезами или винтами.

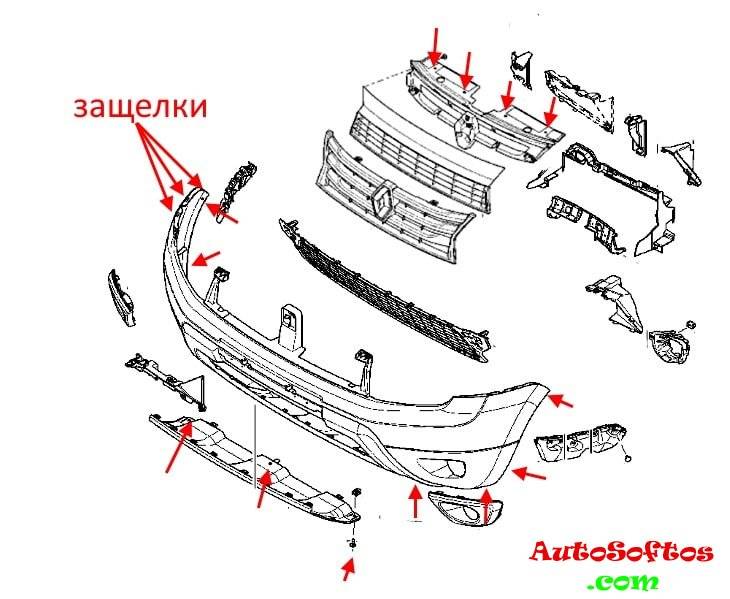

Чтобы правильно выполнить их демонтаж, нужно знать расположение креплений:

• 4 болта находятся в верхней части обвеса;
• 2 самореза — в подкрылках;
• 5 винтов — в нижней части.

Обновленный бампер устанавливается тем же способом.

Снимаем передний бампер

Во всех поколениях Рено Дастер используется крепление при помощи винтов и саморезов. Их основное расположение:

• 4 винта в верхней части
• 2 самореза в подкрылках
• 5 винтов в нижней части

Рестайлинговый бампер крепиться похожим образом, но, чтобы во время работы не возникало лишних вопросов, подробнее рассмотрим каждый из вариантов:

Приводим обозначения деталей для машин первого поколения:

• 622230010R или622231300R или 622236764R – кронштейн крепления, левая сторона;
• 622220011Rили 622229216R или 622223926R – то же, правая сторона;
• 8200597650 или 6001549321 – держатель ПТФ правый;
• 8200597649 или 6001549322 – держатель ПТФ левый;
• 620220030R – бампер «под ПТФ»;
• 620220025R – бампер без отверстий ПТФ;
• 620931777R – абсорбер (пластиковый вкладыш).

Конечно, у каждой из этих деталей есть фирменные аналоги:

• 620220025R – Api DC6000000-0000; Breckner BK71303; NPA NP513-07211;
• 620220030R – Api DC6000000-1000; NPA NP513-07212;
• 622230010R – ASAM 80133; NPA NP513-07235;
• 622220011R – ASAM 80132; NPA NP513-07236;
• 620931777R – Body Parts RNDUS10-240 (Тайвань).

Фирма ASAM – это поставщик компании Dacia. Ну а Breckner и NPA – известные бренды из Германии.

Уточнения для рестайлинга

Будем говорить о втором поколении кроссоверов. Обозначения будут следующими:

• 620224960R – бампер;
• 622229960R – правый кронштейн;
• 622239404R – левый кронштейн;
• 620931777R – абсорбер (наследуется от поколения I);
• 622542036R – нижняя решётка.

Аналоги найти трудно, так как речь идёт о новинке. Есть ещё пара артикулов:

623103564R или 623827948R – решётка радиатора в сборе (поколение II).

У последнего узла есть аналоги, но они отличаются от оригинала (тюнинг).

Инструкция по снятию переднего бампера

Чтобы узнать, как снять бампер Рено Дастер правильно, нужно определить версию автомобиля.

Авто i поколения

Демонтаж детали-оригинала первой версии выполняют так:

1. Вывинчивают саморезы, фиксирующие передний обвес. Всего удаляют 5 элементов, 1 из которых располагается под декоративной накладкой.
2. Ключом на 20 ослабляют болты, закрепляющие подкрылок. 1 винт находится вблизи места соединения бампера и крыла. На подкрылке обнаруживается 2 самореза, после удаления которых ключ на 20 можно убрать в сторону.
3. В верхней части обвеса находят крепежи большего размера. Снимая их, используют ключ на 30. После удаления крепеж-накладку сдвигают вбок, высвобождают расположенные на кронштейнах защелки. Поврежденные или погнутые держатели заменяют.

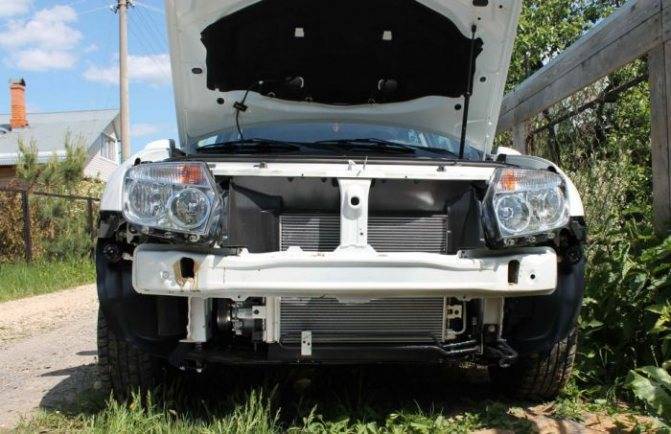

4. Сдвигают верхнюю часть пластиковой накладки. Тянут бампер вперед, вынимая его из посадочного места.
5. Отсоединяют питающий разъем ПТФ. Длина провода рассчитана на снятие обвеса с последующим отключением порта, находящегося на правом кронштейне. Четырехканальный разъем используется для подключения 2 противотуманных фар.

Модели ii поколения

Конструкция бампера автомобилей, прошедших рестайлинг после 2022 г., отличается. В этом случае демонтаж аксессуара начинают с удаления находящихся под капотом саморезов. Для этого используют ключ на 30. Затем удаляют 6 саморезов вместо 9, присутствующих в 1-ой версии.

Они расположены в следующих местах:

1. Возле подкрылка, в местах соединения бампера и крыла.
2. Рядом с нижней декоративной решеткой. Последняя является несъемной, поставляется в комплекте с обвесом. Бампер закрепляется 2 саморезами, вводимыми через решетку. Откручивают их ключом на 20.

Дальнейшие действия совпадают с таковыми при снятии обвеса с автомобиля 1-го поколения. Верхнюю часть пластика отгибают, снимают с фиксаторов, отводят в сторону. Каждый кронштейн снабжен 3 защелками. Не стоит забывать про центральную, часто упускаемую из вида при демонтаже: если ее не отщелкнуть, кронштейн деформируется.

Снимаем передний бампер

Во всех поколениях Рено Дастер используется крепление при помощи винтов и саморезов. Их основное расположение:

• 4 винта в верхней части
• 2 самореза в подкрылках
• 5 винтов в нижней части

Рестайлинговый бампер крепиться похожим образом, но, чтобы во время работы не возникало лишних вопросов, подробнее рассмотрим каждый из вариантов:

Приводим обозначения деталей для машин первого поколения:

• 622230010R или622231300R или 622236764R – кронштейн крепления, левая сторона;
• 622220011Rили 622229216R или 622223926R – то же, правая сторона;
• 8200597650 или 6001549321 – держатель ПТФ правый;
• 8200597649 или 6001549322 – держатель ПТФ левый;
• 620220030R – бампер «под ПТФ»;
• 620220025R – бампер без отверстий ПТФ;
• 620931777R – абсорбер (пластиковый вкладыш).

Конечно, у каждой из этих деталей есть фирменные аналоги:

• 620220025R – Api DC6000000-0000; Breckner BK71303; NPA NP513-07211;
• 620220030R – Api DC6000000-1000; NPA NP513-07212;
• 622230010R – ASAM 80133; NPA NP513-07235;
• 622220011R – ASAM 80132; NPA NP513-07236;
• 620931777R – Body Parts RNDUS10-240 (Тайвань).

Фирма ASAM – это поставщик компании Dacia. Ну а Breckner и NPA – известные бренды из Германии.

Уточнения для рестайлинга

Будем говорить о втором поколении кроссоверов. Обозначения будут следующими:

• 620224960R – бампер;
• 622229960R – правый кронштейн;
• 622239404R – левый кронштейн;
• 620931777R – абсорбер (наследуется от поколения I);
• 622542036R – нижняя решётка.

Аналоги найти трудно, так как речь идёт о новинке. Есть ещё пара артикулов:

623103564R или 623827948R – решётка радиатора в сборе (поколение II).

У последнего узла есть аналоги, но они отличаются от оригинала (тюнинг).

Конструкция переднего бампера

Обвес французского внедорожника состоит из следующих деталей:

• пластикового переднего буфера со скругленными краями, охватывающими боковые части кузова;
• креплений и направляющих;
• уплотнителя бампера;
• сетки, препятствующей проникновению мусора в пространство между радиатором и обвесом;
• спойлера, улучшающего аэродинамические показатели внедорожника;
• пыльника, защищающего нижнюю часть машины;
• накладок, обеспечивающих дополнительную защиту.

Все версии Duster снабжаются бамперами, фиксируемыми саморезами или винтами.

Перед заменой на кроссовере, нужно провести  ряд подготовительных мероприятий, запастись необходимым набором инструментов. Так, для работы может потребоваться:

• Набор ключей TOPX.
• Фигурная и плоская отвертки.
• Ветошь.
• Домкрат.
• Металлическая щетка.
• Раствор WD

Для последующего удобства замены, осуществляют следующие действия:

1. Отогнать автомобиль на эстакаду, смотровую яму или приподнять транспорт с помощью домкрата. Так можно без проблем демонтировать крепежи, находящиеся на днище автомобиля.
2. С помощью ветоши очистить обвес от пыли, следов воздействия коррозии, грязи. Металлической щеткой обработать днище автомобиля, колесные арки. Грязь, а также коррозия не будут сыпаться на водителя во время проведения замены.
3. Раствором WD 40 обработать болты, клепки, саморезы, подождать 15-20 минут. Во время эксплуатации автомобиля, на крепежах появляется коррозия, они забиваются грязью. Впоследствии, их тяжело демонтировать. Если отвернуть болты и саморезы не получается, их срезают болгаркой.

Новая радиаторный элемент– лучшее решение

Многие желают установить новую с инновационным дизайном и в другом цветовом исполнении. Процесс монтажа на Рено Дастер полностью идентичен процедуре снятия и выполняется в обратной последовательности. Но, существует нюанс – крепежные каналы должны быть аналогичны соответствующему крепежу на каркасе бампера. Если требование не выполняется, то установку невозможно будет выполнить.

В большинстве случаев решетка радиатора тюнингуется и это предусматривает изменение ее опциональной части. Это связано с повышенным уровнем засорения радиатора грязью и насекомыми в летний период. Для предотвращения подобного состояния устанавливают сетку-защиту или утеплительный материал. Он покупается в автомагазинах либо изготавливается самостоятельно из стандартной сетки.
