Возможные неисправности
В семействе автомобилей Волжского автозавода, которые получили названия «классики», привод ГРМ исполнен в цепном варианте. Ресурс хорошей двухрядной цепи выше любого ремня, к тому же цепь лучше защищена от любых внешних воздействий, находясь внутри блока двигателя. Моментальное растяжение цепи исключено, к тому же цепь, в отличие от ремня, не проскользнёт при резкой прогазовке двигателя. Обратная сторона: шумность и некоторая громоздкость — не столь бросаются в глаза при эксплуатации ВАЗ-2107.
Схема натяжителя: 1 — звёздочка распредвала; 2 — цепь ГРМ; 3 — успокоитель цепи; 4 — звёздочка привода вспомогательных агрегатов; 5 — звёздочка коленчатого вала; 6 — башмак натяжителя; 7 — гидравлический натяжитель цепи; 8 — штуцер масляной магистрали
К сожалению, цепь также не вечна. Она тоже растягивается — только не сразу, а постепенно, в результате выработки металлических пальцев о зубья шестерён.
Признаки того, что цепь растянулась и нужно диагностировать степень её исправности, следующие:
- посторонний стук и звяканье при работе мотора;
- сильное растяжение и выработка металла могут привести к нарушению фаз газораспределения, увеличению расхода топлива и другим неисправностям.
Если цепь лишь слегка потянулась, можно компенсировать проседание, увеличив прижим башмаком натяжителя. Когда же предел регулировок исчерпан, помочь может только замена цепи.
Растяжение цепи даже в несколько миллиметров заметен на глаз
Для того, чтобы лучше представлять, когда можно обойтись малой кровью, а когда менять цепь, производитель установил приблизительный ресурс нормальной работы привода ГРМ, которое на «семёрке» составляет 60 тысяч километров. При использовании свыше указанного срока появляется риск не просто растяжения, а перескока зубьев при работе, либо обрыва узла.
Перескок цепи на один-два зубца шестерни ведёт к нарушению фаз газораспределения, что скажется на сбоях в работе даже на холостых оборотах, не говоря уже о работе под нагрузкой.
Обрыв цепи приводит к исчезновению синхронизации между оборотами коленчатого и распределительного валов. В результате поршни по инерции бьют в отрытые вовнутрь цилиндра клапаны, деформируются сами и деформируют их. Поршни «семёрочного» мотора имеют специальные выточки, защищающие клапаны от загиба. Но если двигатель проходил капитальный ремонт с заменой цилиндро-поршневой группы, поршни вполне могут и не иметь выточек, тогда риск серьёзных повреждений вырастает. Следите за цепью привода и вовремя меняйте её.
Как заменить цепь ГРМ в гаражных условиях
Чтобы сделать замену цепи в гараже своими руками понадобится немного терпения, набор гаечных ключей, новая цепь и натяжитель. Рассмотрим поэтапно процесс замены цепи ГРМ на примере автомобиля Шевроле Нива.
Процесс разборки и снятия
Автомобиль загоняется на яму в гараже и ставится на ручной тормоз, под колеса устанавливаются подпорки.
Открываем капот и снимаем крышку двигателя.
Сливается тосол, для лучшего доступа к двигателю снимается радиатор и вентилятор.
Снизу на днище автомобиля снимается защита двигателя. Это делается для того, чтобы можно было удобно добраться до шкива коленвала.
Чтобы отвернуть шкив коленвала сначала его нужно зафиксировать от проворотов — для этого в корпусе сцепления снизу сверлится небольшое отверстие и нарезается резьба под болт 6-го размера.
Болт вворачивается в просверленное отверстие, тем самым фиксируя зубья венца моховика. Таким образом, коленвал блокируется, что исключает его вращение.
С помощью лома и специальной гаечной головки (на 38) отворачивается и снимается шкив коленвала.
Снимаются натяжные ролики и лобовая крышка двигателя.
Очищаем рабочие поверхности от грязи и пыли.
Теперь снимается натяжитель цепи. Перед тем как его снять необходимо пометить белым маркером цепь в местах соединения с коленвалом и распредвалом, чтобы потом можно было ровно также поставить новую цепь на место.
Затем снимается башмак натяжителя и успокоитель
Крутить нужно очень осторожно, чтобы клапана не ударили о борт
После того как башмак натяжителя снят, ослабляется крепление датчика распредвала и цепь легко снимается.
Процесс установки нового ЦП
Старая цепь прикладывается к новой, на которую переносятся отметки белым маркером, сделанные в тех местах, где она будет одеваться на валы.
Перед тем как одевать новый ЦП, его необходимо смазать машинным маслом.
ЦП устанавливается через низ, при помощи небольшой медной проволочки она заводится снизу в двигатель и аккуратно надевается на валы (сначала на колен., потом — распред.).
После того как цепь одета ставится на место башмак натяжителя и успокоитель.
Последним ставится цепной натяжитель. Эта деталь отвечает за натяжение цепи, поэтому желательно его менять вместе с ней. Когда он установлен, выдергивается специальная чека и цепной механизм натягивается.
После того как двигатель собран, ЦП заменен, зажимаются болты и делается старт мотора, проверяется на наличие посторонних шумов, если замена произведена успешно и правильно, то их не должно быть.
Подробная видео-инструкция по замене цепного механизма ГРМ ДВС на Шевроле-Нива приведена ниже.
Замена компонента своими руками
Хотите сэкономить? Цепь вполне можно заменить своими руками. Однако эта задача не из простых, так что новичку за неё лучше не браться. Приготовьтесь потратить как минимум 3–4 часа. Также нужно заранее подготовить место и набор инструментов.
Рассмотрим процесс замены цепи на примере Nissan Almera N16 Classic.
Площадка и инструменты
Работу желательно выполнять там, где есть подъёмник, эстакада или яма. Приготовьте следующие инструменты:
- шестигранный ключ на 6;
- торцевые головки размерами 12, 13 и 14;
- зубило и молоток;
- чистую ткань для вытирания;
- контейнеры, в которые надо будет слить технические жидкости;
- разводной и динамометрический ключи;
- брусок дерева;
- герметик и «антисиликон» (обезжириватель);
- и, конечно же, новую цепь.
Рабочий процесс по демонтажу и установке
- Первое, что надо убрать — подключённые к катушке зажигания кабели. После этого можно открутить катушки и положите их в стороне. Обязательно подпишите эти компоненты цифрами в той последовательности, в которой снимали — это поможет избежать путаницы при сборке.
Отсюда мы начинаем работу по подготовке к замене цепи
- Отделите воздушные патрубки от крышки клапана. Сама крышка закреплена с помощью болтов. Их тоже надо открутить — тогда появится возможность снять деталь.
- Демонтируйте правую подушку двигателя, иначе она будет мешать дальнейшей работе.
- Найдите сливное отверстие для моторного масла. Поставьте под него контейнер и открутите пробку. Дождитесь, пока техническая жидкость перетечёт в ёмкость. Снимите масляный фильтр.
- Возьмите ещё одну ёмкость. Найдите хомут нижнего патрубка радиатора, уберите его. Охлаждающая жидкость также должна перетечь в контейнер. После этого разыщите крышку радиатора и открутите её для удаления остатков хладагента.
- После надо снять радиатор и убрать ремень привода генератора. Затем снимите хомут подводящего шланга (предварительно может потребоваться его ослабление).
- Следующая задача — демонтаж головки блока цилиндров. Крышка этого компонента зафиксирована четырьмя болтами. Их надо открутить, после чего появится возможность убрать как саму крышку, так и вентилятор и его компоненты.
- Надо убрать поддон двигателя. Сделать это можно, предварительно сняв глушитель (он установлен на нескольких болтах).
- Немного ослабьте болты, которыми зафиксирован шкив помпы. Это даст возможность убрать ремни, соединяющиеся с компонентами управления и климатической техники.
- Найдите место между боковой стороной картера и коленвалом. Разместите там брусок дерева и аккуратно демонтируйте шкив коленчатого вала. Для откручивания его болта применяется торцевая головка соответствующего размера. Если вы не можете достать до болта, используйте удлинитель.
- Разыщите шкив водяного насоса и тоже снимите его. Под этой деталью расположена прокладка, которую также следует достать. Придётся временно избавиться и от масляного насоса.
- Всё, подготовительные работы завершены. Можно приступать непосредственно к демонтажу старой цепи. Шестерни распределительного вала закреплены болтами, которые надо открутить. Сам распредвал придётся фиксировать разводным ключом.
Статья в тему: Разновидности АКПП: отличия и виды коробок автомат
Демонтаж цепи осуществляется в следующем порядке.
Снимаем успокоитель (планка в верхней части).
Убираем гидронатяжитель и планку, отвечающую за натяжение успокоителя. Возможно, имеет смысл заменить натяжитель — особенно если в вашей машине установлен старый вариант, в котором клапан находится в штоке, а не в головке.
Берём нижнюю планку и надеваем её на шпильку.
Убираем саму цепь.
Избавляемся от расположенной внизу шестерни с помощью плоской отвёртки.
Если в вашей машине натяжитель выглядит так — лучше его заменить
Сравните старую цепь с новой. Скорей всего, бывший в употреблении вариант будет немного длиннее нового. Увеличение размера происходит из-за растяжения. Разместите новый вариант на месте старого и смажьте его машинным маслом.
Все, осталось только установить детали на места. Перед тем как это сделать, почистите компоненты механизма
Обезжиривание и очистка боковины двигателя осуществляются с помощью «антисиликона» и чистой ткани.
Новый компонент надо установить так, чтобы совпадали метки на нём и на шкивах (это важно!). После того как эта часть работы будет завершена, боковину двигателя смазывается новым слоем герметика
Закрутите болты, которыми крепится крышка, и подождите, пока герметик устоится. После этого можно выполнять работы в обратном порядке.
Те самые метки, что должны соответствовать одна другой
Когда пора менять цепной привод двигателя
Во время каждодневной эксплуатации автомобиля, цепной механизм больше всего подвергается нагрузкам и изнашивается
Поэтому важно знать, когда он выходит из строя, чтобы вовремя сделать замену
У каждой цепи ГРМ есть определенный срок службы, в течении которого по общим правилам замена, не нужна. Однако бывают случаи, когда цепной привод (ЦП) внезапно рвется или часть звеньев приходят в негодность, провоцируя нестабильную работу всего двигателя.
Чтобы не пропустить этот момент, рекомендуется периодически проверять ЦП на предмет механических повреждений и обязательно перед длительными поездками на большие расстояния, а замену делать строго по техническим данным и рекомендациям производителя автомобиля.
В то же время, стоит отметить, что опытные мастера-автолюбители умеют определять поломку механизма ЦП на слух.
Так для неисправного ЦП, при включенном двигателе характерны следующие звуки:
- появление характерного звенящего шума в районе цепного механизма;
- периодические удары и стук, исходящие из района, где расположен ЦП в двигателе;
- выстрелы и микровзрывы в системе выхлопа и глушителе.
Если же нужно проверить работоспособность ЦП визуально, чтобы точно удостовериться в его (не)исправности, то необходимо вскрыть двигатель.
Причины замены цепного привода ГРМ на ВАЗ 2106, 2107
Работоспособность и долговечность цепного привода ГРМ зависит от материала и качества термической обработки самой цепи и звездочек. Большое значение имеют точность изготовления и чистота рабочих поверхностей. Главным преимуществом цепного привода ГРМ является его длительный срок службы. На двигателях семейства ВАЗ ресурс цепи составляет от 100 до 200 тысяч километров пробега. Если при изготовлении комплектующих были использованы высококачественные материалы, а при эксплуатации обеспечивалось правильное натяжение и обильная смазка привода, то цепь прослужит не меньше, чем сам двигатель. Обрыв цепи — явление редкое. Ухудшение ее состояния можно отследить по усилению шума при работе двигателя.
Замена цепи ГРМ на ВАЗ необходима, когда наступил ее критичный износ, ресурс выработан и подтяжка ее всякими «хитрыми» способами уже не дает результата. К таким способам относятся:
- наращивание длины рабочей части натяжителя, путем напрессовки куска трубки подходящего диаметра;
- «доваривание» на башмак дополнительной скобы и прочие «издевательства» над двигателем.
Вытянутая цепь ГРМ уже не обеспечивает точность совпадения фаз газораспределения, что отрицательно сказывается на работе двигателя. К тому же она изнашивает башмак и постоянно «отбивает голову» успокоителю. Помимо этого повышается шумность работы двигателя, увеличивается расход топлива и ухудшается запуск двигателя. Стоит сказать и о том, что цепь иногда и разрывается со всеми вытекающими.
Для работы нам потребуются: ключи «на 10», «на 13», «на 17», специальных ключ для гайки крепления шкива коленчатого вала (или головка «на 36»), отвёртка, монтажная лопатка, молоток, бородок.
Список запчастей необходимых при замене цепи ГРМ
Список запасных частей с номерами деталей. Стоимость приведена ориентировочная (для понимания общей стоимости, может различаться т.к. мониторилась в разное время) с ресурса Экзист на 2021 — 2018 год.
| Мотор 1.8/2.0 TSI — TFSI 2 генерации | ||
| Наименование | OEM номер | Количество |
| Цепь ГРМ | 06K 109 158 BP | 1 |
| Планка успокоителя (верхняя) | 06K 109 469 N | 1 |
| Планка успокоителя (левая) | 06H 109 509 Q | 1 |
| Успокоитель цепи ГРМ (правый) | 06K 109 469 M | 1 |
| Натяжитель цепи | 06K 109 467 K | 1 |
| Передний сальник коленвала | 06L 103 085 B | 1 |
| Винт крышки корпуса ГРМ, 15 штук | N 910 967 02 | 15 |
| Болт шкива коленвала | WHT 009 475 | 1 |
| Прокладка верхней крышки ГРМ | 06H 103 483 C | 1 |
| Кольцо уплотнительное | 06H 103 483 D | 1 |
| Прокладка эл.магн. клапана | WHT 007 212 B | 1 |
| Болт выпускного вала | N 910 967 01 | 1 |
| Герметик | D 174 003 M2 | 1 |
| Итого стоимость 2021 год | 17 900 руб. | |
| Что нужно знать про комплект ГРМ смотреть тут |
| Двигатель 3 генерации 1.8/2.0 TSI — TFSI | ||
| Наименование | Номер | Кол-во |
| Цепь ГРМ | 06K 109 158 BP | 1 шт. |
| Планка успокоителя (верх) | 06K 109 469 N | 1 шт. |
| Планка успокоителя (лев) | 06H 109 509 Q | 1 шт. |
| Успокоитель цепи (прав) | 06K 109 469 M | 1 шт. |
| Натяжитель цепи ГРМ | 06K 109 467 P | 1 шт. |
| Сальник коленвала | 06L 103 085 B | 1 шт. |
| Винт крышки | N 910 967 02 | 15 шт. |
| Болт шкива коленвала | WHT 009 475 | 1 шт. |
| Прокладка крышки ГРМ | 06K 103 483 | 1 шт. |
| Кольцо уплотнительное | 06K 103 583 | 2 шт. |
| Прокладка эл.клапана | WHT 007 212 B | 2 шт. |
| Болт опоры РВ | N 104 707 03 | 6 шт. |
| Болт натяжителя | N 105 540 05 | 2 шт. |
| Герметик | D 174 003 M2 | 1 шт. |
| Итого текущая стоимость 2021 год | 17 900 руб. |
| Двигатель 1.4 TSI Комплект для замены без снятия поддона (соотношение зубьев 18/18) | ||
| Наименование | OEM номер | Количество |
| Шайба | WHT 005 162 | 1 |
| Шайба | WHT 001 877 | 1 |
| Натяжное устройство цепи | 03C 109 507 BD | 1 |
| Прокладка | 03C 109 293 | 2 |
| Болт фазорегулятора | N 911 970 01 | 1 |
| Болт шестерни | N 902 562 02 | 1 |
| Болт коленвала | N 910 486 01 | 1 |
| Втулка двигателя | 03C 105 159 H | 1 |
| Уплотнительное кольцо вала | 038 103 085 E | 1 |
| Прокладка | 03C 109 287 G | 1 |
| Кольцо уплотнительное | N 909 032 01 | 1 |
| Направляющая цепи | 03C 109 509 P | 1 |
| Планка успокоителя цепи | 03C 109 469 K | 1 |
| Цепь привода ГРМ | 03C 109 158 A | 1 |
| Герметик | D 176 600 M1 | 1 |
| При замене со снятием поддона используются комплекты. Ссоотношение зубьев 19/18 комплект 03C 198 229 C. Соотношение зубьев 19/23 комплект 03C 198 229 B. Примерная стоимость данных комплектов у дилера 44 500 руб. что еще потребуется и нужно учесть при выборе читаем тут |
| Мотор 1.6 MPI | |||
| Наименование | OEM номер | Количество | Цена |
| Цепь ГРМ | 03C 109 158 A | 1 | 4 300 руб. |
| Направляющая цепи | 03C 109 509 P | 1 | 700 руб. |
| Планка успокоителя | 03C 109 469 K | 1 | 500 руб. |
| Натяжитель цепи | 03C 109 507 BA | 1 | 1 450 руб. |
| Втулка двигателя | 03C 105 159 H | 1 | 1 150 руб. |
| Прокладка крышки ГРМ | 03C 109 287 G | 1 | 1 100 руб. |
| Манжетное уплотнение | 038 103 085 E | 1 | 1 200 руб. |
| Болт коленвала | N 910 486 01 | 1 | 280 руб. |
| Герметик | D 176 501 A1 | 1 | 900 руб. |
| Уплотнители крышки ГРМ | 03C 109 293 | 2 | 45 руб. |
| Болт крышки ГРМ | N 905 006 05 | 10 | 26 руб. |
| Болт крышки ГРМ | N 103 008 04 | 8 | 35 руб. |
Зачем требуется замена
Вполне закономерный вопрос, который задают многие. Ведь если цепь такая надежная и долговечная, а при условии правильной эксплуатации работает так же долго, как и двигатель, почему так часто интересуются заменой цепи.
Легковой прицеп с тормозами: принцип работы системы, отзывы владельцев
Работа ГРМ напрямую зависит от состояния, степени износа и качества цепи. При работе мотора механизм также активно работает, причем под большими нагрузками. А в таком режиме ни один элемент вечно служить не сможет. Начинается процесс постепенного износа. Если на цепи сломается хотя бы один зубец, будет происходить проскальзывание. Даже оно одно может повлечь за собой череду неисправностей и полный выход из строя узла. Как показывает практика, при обрывах цепи появляются проблемы с клапанами двигателя, которые подлежат в итоге замене. Если это дизельный мотор, тогда есть риск поломки распредвала. В этой ситуации нужно менять не только цепь, но также распределительный вал, клапана и прокладку головки блока.
Если несвоевременно поменять цепь, последствия могут оказаться крайне серьезными, а на их устранение придется потратить внушительную сумму денег.
В связи с этим рекомендуется своевременно проводить диагностику. Заметив признаки износа, цепь обязательно меняют. Кстати, если покупаете подержанную машину, обязательно изучайте состояние цепного привода. Элемент не самый дешевый, а потому затраты на приведение авто в порядок существенно увеличатся.
Зачем менять цепь ГРМ
Цепь ГРМ функционирует при условии работы двигателя автомобиля. Со временем она подвергается износу и выходит из строя. Как вариант — отлетает один из зубцов цепи, из-за чего она начнёт проскальзывать. Так как механизм располагается таким образом, что в жёсткой сцепке объединяет другие движущиеся детали, то одного проскальзывания будет достаточно для поломки всей системы. Разрыв цепи газораспределительного механизма во многих машинах становится причиной дефектов клапанов двигателя, которые придётся поменять. На дизельных моторах может сломаться распределительный вал, и в итоге нужно заменять не только саму цепь ГРМ, но и распредвал, клапана и прокладку блока цилиндров.
Исправная цепь механизма
Процесс смены цепи ГРМ на некоторых моделях машин длится аж до 5 часов. Обычно меняют не только саму цепь, но и натяжные механизмы. Экономить на деталях не стоит: низкокачественная цепь может порваться очень быстро. В обязательном порядке меняется цепь ГРМ на купленном с рук автомобиле, даже если предыдущий владелец уверяет, что она новая.
Признаки, причины и последствия выхода из строя цепи ГРМ
Цепная передача спрятана внутри двигателя в отличие от ременного привода ГРМ, находящегося снаружи силового агрегата. Это можно расценивать и как достоинство, и как недостаток. С одной стороны изолированный механизм создает меньше шума и обильно обрабатывается маслом, в результате чего увеличивается срок службы узла. С другой стороны возникает сложность с обслуживанием и заменой привода ГРМ, поскольку даже для визуальной проверки механизма необходимо снимать клапанную крышку.
Неисправность цепи ГРМ в первую очередь выражается в появлении характерного рокота под крышкой во время работы двигателя Киа. Доносится этот звук со стороны газораспределительного механизма, спутать его с каким-то другим шумом крайне сложно.
Как только рокот в ГРМ появился, необходимо сразу проверить состояние цепной передачи во избежание возникновения более серьезных неисправностей двигателя и последующего дорогого ремонта. Существует 2 варианта действий: незамедлительно обратиться в ближайшее СТО для проведения диагностики и возможной замены либо самостоятельно выявить возможное ослабление привода в районе шестерни распредвала, сняв предварительно крышку клапанов. Нормальное натяжение может нарушиться вследствие:
- неисправного натяжителя;
- износа или обрыва успокоительной пластины;
- общего износа всего привода ГРМ по причине большого пробега автомобиля;
- растяжения значительного участка цепной передачи, исправить которое натяжитель уже не способен.
Если мотор автомобиля снабжен механическим натяжителем старого образца, можно обойтись без замены и подтянуть цепь ГРМ с помощью данного устройства. Для этого ослабляется наружная гайка, которая удерживает пружину плунжера, после чего вручную поворачивается коленвал на 1-2 оборота. Затем гайку затягивают.
Современные гидравлические натяжные устройства в Киа работают автоматически и для ручной регулировки не предназначены. В случае неисправности эти натяжители подлежат замене. Выход из строя данного элемента обнаруживается только путем его демонтажа или полной разборки ГРМ. Таким же образом можно убедиться в неисправности успокоителя в большинстве случаев.
Если игнорировать появление рокота, в итоге дело закончится поломкой всего двигателя. Здесь можно рассчитывать лишь на везение.
Основные проблемы, к которым приводят неисправности цепной передачи ГРМ:
- Вследствие растянутой и ослабленной цепи происходит ее перескакивание на несколько зубьев в момент запуска мотора.
- Увеличенный свободный ход часто приводит к обрыву успокоителя, а иногда и к образованию канавки в алюминиевой головке блока цилиндров.
- В случае использования в некоторых двигателях однорядного привода возможен его обрыв, который потребует срочной замены.
Помимо однорядной цепной передачи существуют также двухрядные, обладающие гораздо большей долговечностью и лучшей надежностью даже при отсутствии должного ухода. Рвутся в автомобилях Киа они крайне редко. Однорядная же цепь ГРМ зачастую выходит из строя уже после 50-80 тысяч км пробега.
Если не предпринимать никаких мер, могут возникнуть следующие проблемы:
- В лучшем случае из-за перескакивания передачи на 1-2 зуба смещаются фазы газораспределения. В результате нарушается нормальный запуск двигателя, возникает сильная вибрация в процессе его работы. Во время движения наблюдается потеря мощности мотора. Резкое нажатие на педаль газа сопровождается выстрелами, исходящими из выхлопной трубы или из впускного коллектора.
- Если цепь ГРМ сместилась на 3 зуба и более, завести двигатель Киа уже не получится. Возможно, потребуется замена силового агрегата. Но такая ситуация случается довольно редко. Слишком ослабленная передача проскакивает гораздо сильнее, в результате чего поршень ударяет по не вовремя открывшемуся клапану.
- Обрыв однорядной цепи может нанести ущерб двигателю. Степень повреждений будет различной в зависимости от типа мотора и от момента, когда произошла поломка. Если это случилось при закрытых клапанах, поршни продолжат двигаться, но не достанут до тарелок этих клапанов.
В двигателях Киа V8 встреча клапана с поршнем происходит достаточно редко, поскольку конструкцией предусмотрены технологические зазоры. Исключение составляют лишь отдельные модели данных агрегатов. Моторы Киа на 16 клапанов такой конструктивной особенности не имеют, поэтому в случае обрыва или перескока цепной передачи клапан в момент открытия практически всегда ударяется о поршень. Если при езде на Киа это сопровождается характерным металлическим звуком удара, а также наблюдается внезапная потеря мощности двигателя вплоть до его отказа, дело идет к капитальному ремонту силового агрегата или его замене.
Зачем менять цепь ГРМ
На данную деталь в процессе эксплуатации двигателя возлагаются огромные нагрузки, которые через определённый пробег могут вовсе привести к разрыву цепи. При этом повреждение может быть частичным, например, когда от неё отрывается одно из звеньев. Механизм в данном случае продолжает работать, но наблюдается проскальзывание, двигатель начинает работать с перебоями. Поскольку деталь расположена внутри мотора, то, даже при малейших погрешностях, последствия могут быть самыми непредсказуемыми. Из этого следует вывод, что цепь ГРМ необходимо менять своевременно. Если вы любитель дальних поездок, то совсем не лишним будет возить запасную деталь, тем более что много места она не займёт.
Каждый автовладелец должен знать и учитывать, что у цепи ГРМ есть определенный ресурс, после которого деталь нуждается в замене
Последствия обрыва цепи ГРМ
Обрыв цепи ГРМ превратился в настоящую страшилку для водителей. Особенно часто этим пугают новичков. Не секрет, что ГРМ, как и большинство деталей автомобиля, имеет конечный ресурс использования. После исчерпания ресурса ГРМ подлежит замене.
Что касается последствий обрыва цепи ГРМ, то тут всё зависит от конструкции силового агрегата. Когда двигатель работает, в нём поршни непрерывно движутся вниз или вверх от одной мёртвой точки в другую. Во время такта впуска топлива и воздуха поршень перемещается к нижней мёртвой точке и открывает впускной клапан. Когда происходит выпуск — поршень уже движется к верхней мёртвой точке. И когда он достигает её, все клапаны должны быть полностью закрыты.
Когда цепь ГРМ обрывается, распределительный вал перестаёт вращаться, и клапаны останавливаются в том положении, в котором их настигла поломка цепи. Коленчатый вал в двигателе продолжает вращаться, а поршни направляются к открытым клапанам. В некоторых двигателях предусмотрена возможность избежать контакта поршней с клапанами посредством специальных выточек. В этом случае последствия ограничатся обездвиживанием автомобиля. Но бывают ситуации гораздо хуже.
Это интересно: Стойки стабилизатора в подвеске автомобиля: конструкция, замена и 5 советов, как увеличить срок эксплуатации
Современные двигатели зачастую имеют несколько клапанов. Они конструировались с целью развития максимальных мощностей, поэтому выточки поршней не предусмотрены. При встрече поршней с клапанами последние гнутся и выходят из строя. Можно избежать поломки сразу всех клапанов, если цепь ГРМ порвалась на холостых оборотах. При движении на большой скорости весь комплект после обрыва будет подлежать замене. При больших скоростях могут также лопнуть направляющие втулки клапана, что может привести даже к замене блока цилиндров. Двухвальные двигатели, как правило, более неустойчивы к таким серьёзным повреждениям.
Итак, в результате обрыва цепи ГРМ, мы имеем эффект домино. Сначала сгибаются клапаны, затем разрушается распределительный вал вместе с подшипниками, далее идёт выход из строя головки блока, а в конце — сгибание шатунов и толкателей.
Замена цепи ГРМ. Что менять?
Чтобы выполнить все необходимые работы, желательно находиться при этом в яме либо под подъемником с эстакадой. Для замены цепи пригодится следующий перечень инструментов:
- ключ на 6 (шестигранный);
- головки торцевые (12, 13 и 14);
- молоток и зубило;
- обрывок ткани, чтобы вытирать;
- ёмкости для слива технической жидкости;
- динамометрический и разводной ключ;
- деревянный брус;
- герметик;
- новая цепь.
- ключ шестигранный
- головки торцевые
- молоток и зубило
- динамометрический ключ
- разводной ключ
- новая цепь ГРМ
Теперь можно перейти непосредственно к процессу смены. Дальнейшие действия выполнять в таком порядке:
- Произвести съём успокоителя.
- Убрать натяжитель.
- Надеть на нижнюю планку шпильку.
- Снять цепь.
- Посредством плоской отвёртки избавляемся от шестерни, что внизу.
- Поместить новую цепь на место старой и обработать маслом машинным.
- Очистить и привести в порядок снятые компоненты механизма, при необходимости сменить на новые.
- Обновлённые компоненты располагать с совпадением меток на них и на шкивах.
- Вернуть всё в исходное положение.
Автовладелец периодически сталкивается с поломками. Некоторые можно устранить быстро, с другими придётся повозиться. Проблема, о которой пойдёт речь сегодня, относится ко второй категории. Для того чтобы поменять цепь ГРМ, потребуются серьёзные технические навыки. Но это вовсе не означает, что самостоятельная замена невозмжна.

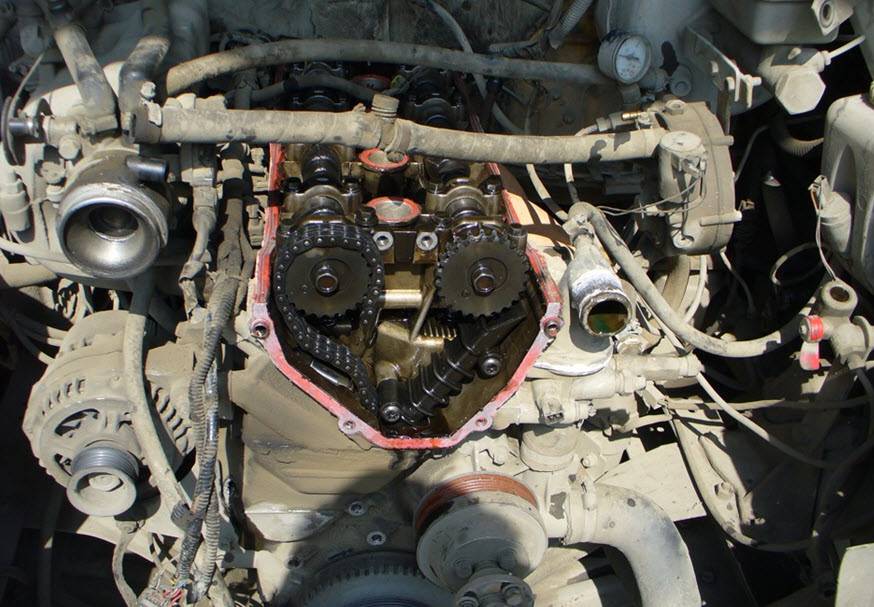

Установка новой цепи механизма газораспределения
- В процессе обратной сборки новую цепь пропускают через звездочку коленвала, внутрь цепи вставляется шкив, после чего происходит наживление крепежного болта. Также устанавливается звезда распредвала, натяжитель и ограничитель. Завершением считается затяжка болта крепления шкива, отгиб края фиксирующей шайбы на болте звездочки. Затем новая цепь ГРМ натягивается. Отметим, что все описанные выше действия проводятся с учетом того, что двигатель не прокручивался, то есть метки выставлены.
- Теперь можно ставить на посадочное место шкив коленвала, установить переднюю крышку, после чего производится затяжка храповика. Шкив коленчатого вала точно ставится при помощи ориентации на шпонку. Чтобы затянуть храповик можно ударять по ключу. Еще одним способом является снятие защитного кожуха маховика, затем производится фиксация маховика при помощи отвертки или металлического стержня. Затем храповик можно затянуть.
Что касается болта крепления шкива распредвала, перед его окончательной затяжкой сначала проверяется совпадение всех меток. Для проверки коленвал прокручивается на пару оборотов. В том случае, если метки не совпали, тогда звезду распредвала снимают, после чего цепь ГРМ переставляется вперед или назад на одно или два звена, что зависит от степени расхождения при попытке совместить метки.
Далее шкив снова устанавливается на распредвал для повторного контроля меток. Когда метки совпали, болт крепления звезды распредвала затягивается окончательно, после чего фиксируется при помощи того, что стопорная шайба отгибается. По окончании всех работ следует еще раз проверить все метки, после чего клапанная крышка устанавливается на свое место.
Как определить износ
Как уже было отмечено, цепь в процессе эксплуатации подвергается серьёзным нагрузкам. В результате чего деталь со временем растягивается, соединения звеньев изнашиваются. Рано или поздно такая деталь может перескочить на один или несколько зубьев. В зависимости от двигателя такая ситуация может оказаться достаточно плачевной. Чтобы избежать неприятных последствий, нужно производить замену цепи в соответствии с рекомендациями завода-изготовителя вашего автомобиля. Мнения специалистов насчёт того, что можно определить износ детали по звуку, расходятся. Некоторые считают — это невозможно, другие придерживаются мнения, что состояние можно определить по следующим признакам:
- В районе привода ГРМ появляется характерный звенящий шум. Он также может сопровождаться небольшими ударами. Постепенно звон может усиливаться, что приведёт к возникновению ударов.
- При растяжении цепи смещаются фазы газораспределения. В результате впрыск топлива будет ранним либо поздним. Это приводит к воспламенению несгоревшего топлива в глушителе. При наличии выстрелов в системе выхлопа можно судить о неисправности системы ГРМ и в частности цепи.
Рассматриваемая деталь имеет определённый ресурс. В зависимости от мотора и условий эксплуатации он может находиться в пределах 30–160 тыс. км. Даже с учётом рекомендаций завода-изготовителя и соблюдении сроков замены, цифры в реальности могут отличаться. Автомобиль может эксплуатироваться в самых различных условиях и порой достаточно сложных. Производитель проводит тесты своих авто на полигоне, а ежедневная эксплуатация по городским пробкам сказывается куда больше на износе мотора. На сроки замены детали влияют и погодные условия. Несмотря на то, что ремень и цепь ГРМ выполняют одну и ту же функцию и цепь служит гораздо дольше, о её своевременной замене забывать не стоит.
К чему может привести повреждение цепи ГРМ
Сегодня существует немало силовых агрегатов, как современных, так и старых марок, в которых расположение клапанов и поршней выполнено в одном блоке. В процессе работы поршней в цилиндре происходит перемещение топлива и воздуха. Если сказать простыми словами, то, в тот момент, когда поршень находится в верхнем положении, клапаны закрыты. В этот момент происходит воспламенение топливо-воздушной смеси. Когда поршень оказывается в нижнем положении, то клапаны открываются для выпуска отработанных газов и впуска топлива. Таким образом, происходит правильная работа всего механизма, а главное, синхронная.
Если же происходит разрыв, то эта синхронность нарушается. В результате чего происходит удар поршня по клапану, клапан сгибается, возможно повреждение поршня. Двигатель не сможет работать в прежнем режиме, потребуется серьёзный и порой дорогостоящий ремонт. Бывают случаи, когда можно обойтись и малыми затратами. Но важна не только поломка цепи, но и её растяжение, о чём выше уже было отмечено.
