Как проверить помпу на автомобиле без снятия водяного насоса

Признаки неисправностей

Хочу сразу заметить, что с целью определения неисправностей в составе водяного насоса потребуется снимать узел и разбирать его. Только этот метод дает реальную возможность увидеть образовавшиеся следы коррозии, признаки кавитации и загрязнения.

Практика наглядно показывает, что подобное происходит на самых разнообразных машинах:

ВАЗ 2107;
Фольксваген Пассат;
ФФ2, то есть Форд Фокус 2 поколения;
Лада Гранта;
Киа Спектра;
Шевроле Авео;
Ауди А5;
Ниссан Кашкай;
Митсубиси Аутлендер;
Тойота Камри;
Шкода Октавия и пр.

Причем везде ситуация примерно одинаковая. То есть невозможно определить наличие проблем, не разобрав и не заглянув внутрь водяного насоса системы охлаждения.

Потому основной упор делается на косвенные признаки. С их помощью водитель получает возможность заблаговременно диагностировать неполадку, и предотвратить серьезные последствия.

Различают следующие косвенные признаки:

Появляется тонкий свист без прерываний в процессе работы двигателя. Причем исходит он из зоны шкива распредвала ДВС. Свист сообщает о том, что выше из строя подшипник;
Подтеки жидкости охлаждения. Следы антифриза можно заметить непосредственно на силовом агрегате, либо же под днищем машины, то есть на асфальте;
Люфт насоса. Чтобы проверить его наличие, просто ухватитесь рукой за шкив помпы, и попробуйте раскачать устройство вниз и вверх.

Не стоит забывать о возможном завоздушивании системы, из-за чего антифриз не выполняет полноценно свои функции, мотор перегревается и происходят ряд вытекающих из этого поломок. Тут будет правильно напомнить об удалении воздушной пробки из системы охлаждения. Еще обязательно почитайте материал про проверку крышки расширительного бачка, имеющего непосредственное отношение к системе охлаждения ДВС.

Я не буду рассказывать о том, как меняется насос. Обычно замена выполняется согласно руководству по эксплуатации от автопроизводителя. Смысл сводится к тому, чтобы слить жидкость охлаждения, отключить патрубки, предварительно обесточить авто, и демонтировать проблемный узел.

Конструкции и расположение у всех насосов разные, потому универсальной инструкции не существует. Можете найти в сети видео, либо просто отдать машину в автосервис.

Рекомендуем: Как самостоятельно заменить тормозные диски на Ладе Приора?

Какую помпу выбрать? Известные производители

Лучший выбор – оригинальная продукция. Это залог того, что деталь точно подойдёт к машине и выдержит заявленный ресурс. Высокая стоимость таких запчастей обычно вполне оправдана.

Если выбирать из заменителей, то покупатели часто отдают предпочтение водяным насосам европейских брендов:

SKF;
Hepu;
Saleri Sil;
Valeo.

Рекомендуем: Правильное положение ног на педалях автомобиля автомат. Особенности управления автомобилем с акпп. как ездить с «автоматом»

Эти детали изготовлены из качественных металлов, они оснащены крыльчатками и подшипниками с большим сроком эксплуатации. Стоимость высокая, но зато о качестве переживать не надо.

Также можно присмотреться к немецкому производителю Ruville и итальянским компаниям Graf и Dolz. Нормальными считают и водяные насосы производителей Profit, JP Group и Thermotec, но эти варианты лучше выбирать при ограниченном бюджете.

Если водяная помпа вышла из строя раньше заявленного производителем срока, причина в заводском браке или покупке подделки. Мы рекомендуем выбирать продукцию Ruville, Valeo и SKF.

Разновидности и причины поломок

Ремонт гидравлического домкрата проводится своими руками. Для этого изучаются все возможные неисправности и правила их устранения. Заранее подготавливаются детали — для замены вышедших из строя. Основные причины поломок и правила их устранения известны. Для этого под руками нужно иметь подходящий инструмент.

Неисправность гидроцилиндра

При неисправности гидроцилиндра необходимо снять масляный резервуар. Сначала отсоединяется поршень. Для этого с помощью гаечных ключей откручиваются винты, расположенные в верхней части. Снимаются защитные кольца, вытаскивается резервуар. Если цилиндр поврежден, то проводится его замена. В процессе установки потребуется наличие струбцины. Выкрученные из домкрата болты заменяются на новые. Они подбираются такого же размера. Если вынутые втулки изношены, ставятся другие. В некоторых моделях разрешается использование круглого типа.

Вылет верхнего и нижнего кольца

В случае вылета верхнего кольца, отсоединяется верхняя пластина. Предварительно она осматривается на наличие дефектов. Винты откручиваются с применением ключей

Важно осмотреть поршень, убедиться, что поломанное кольцо его не повредило. После этого заниматься установкой на шток нового

В целях улучшения фиксации следует воспользоваться уплотнителем.

Если произошел вылет нижнего кольца, то снимается нижняя рама. В этом случае осматривается гидравлический цилиндр. Проверяется его целостность

Важно, чтобы поршень плавно передвигался, без заеданий

Для снятия рамы, домкрат переворачивается и надежно закрепляется. Крышка снимается только после того, как осматривается уплотнительное кольцо. Используя отвертку, демонтируется выдвижной удлинитель. Он тоже требует осмотра, поскольку есть риск его повреждения кольцом.

В случае его замены уточняется маркировка, которая выбита на корпусе или записана в документации.

В процессе установки шток смазывается машинным маслом. Также ведется монтаж нового кольца.

Поломка тягового рычага

Сложность такого ремонта заключается в том, что потребуется снятие — как устройства тяги, так и цилиндра. Сначала убирается верхняя крышка и ведется осмотр цилиндра. На нем возможно присутствие царапин. Иногда замены требует и подвижная плита.

Снятие цилиндра идет с применением струбцины, а верхняя плита держится на штоках. Если конструкция содержит несколько поршней, то требуется еще снятие катушки.

Тяговое устройство с подсоединенным рычагом находится на нижней плите. Для снятия рычага, с помощью молотка высвобождается шток. На последнем этапе рычаг фиксируется на тягловом механизме.

Поломка клинового захвата

В случае такой поломки отсоединяется верхняя плита. Для этого откручивается 4 винта. С помощью отвертки поддевается и вынимается стяжка. Расположена она возле масляной системы.

Затем снимается захват, который расположен на штоке. Перед установкой нового осматривается плита. Сборка ведется в обратном порядке.

Снятие плиты домкрата

При ремонте такой поломки, в первую очередь проверяется поршневая система. Возможно ее повреждение. В зависимости от вида домкрата, крепеж плиты идет разными болтами. Как правило, они имеют резьбу М6. По количеству их 4, и расположены они по краям. Во время замены плиты следует проверить и масляную систему, поскольку она может тоже иметь повреждение.

Замена петли

Такой вид ремонта легко проводится своими руками. Для этого откручиваются болты и снимается верхняя плита. После этого ведется отсоединение штока, петля легко вынимается. Часто она бывает погнутая. С использованием станка ее поверхность выравнивается. В случае большой деформации, лучше такое изделие заменить на новое.

Плохо работает штуцер

Эта поломка напрямую связана с плохой работой трубопровода. Необходимо осмотреть поршневую систему. По причине ее неисправности штуцер испытывает повышенное давление. Для этого поршневой узел демонтируется и ищется в нем поломка. По возможности она устраняется. В противном случае эта часть домкрата подлежит замене.

Устранение неисправности трубопровода

Такими видами ремонта занимаются сервисные центры. В домашних условиях можно осмотреть узел и сделать только несложный ремонт.

Для этого откручиваются болты и демонтируется верхняя плита. С использованием отвертки подрывается, а затем убирается стяжка. Если внешний осмотр показал срыв верхней гайки, то в домашних условиях такую поломку устранить невозможно.

Как проверить помпу, не снимая ее с двигателя?

05 октября 2016 Категория: Обслуживание и ремонт

Двигатели современных авто обладают большой мощностью, выделяя при работе огромное количество тепла. Чтобы система охлаждения работала эффективно, нужен исправно работающий водяной насос. Насос должен хорошо прокачивать жидкость в охлаждающей системе.

Механизм водяного насоса (помпы) очень прост, и поэтому есть несколько способов, по которым без труда можно проверить помпу, не снимая с двигателя. Многое конечно зависит от качества деталей механизма и применяемых охлаждающих жидкостей. Однако все отклонения от нормального режима работы ‒ это неисправности водяного насоса. Выявить эти дефекты можно по некоторым признакам в его работе.

Самый простой способ проверить работоспособность насоса на работающем двигателе — это почувствовать пульсации охлаждающей жидкости на шланге, идущем от радиатора

Соблюдайте при этом осторожность, чтобы не задеть руками лопасти воздушного вентилятора

Снимите крышку ремня ГРМ и осмотрите контрольно-вентиляционное отверстие помпы. Если есть следы протечки охлаждающей жидкости или коричневые отложения, то надо заменить сальник. Если при работающем двигателе слышны завывающе-свистящие звуки, то причина кроется в поломке подшипников.

Повышенный шум при его работе также может возникать при разрушении подшипника, расположенного у шкива. Такой дефект связан с быстрым износом внутреннего кольца подшипника, что приводит к увеличению радиального и осевого биения вала насоса. Первый признак разрушения подшипника ‒ это заклинивание всего насоса. Причина такого дефекта ‒ чрезмерно сильное натяжение приводного ремня ГРМ, в результате чего увеличивается радиальная нагрузка на подшипник. Также увеличивается износ приводного ремня.

Ослабив натяжение ремня, снимите его со шкива, далее следует определить люфт вала. Если осевой и радиальный люфт ощущается рукой, а пределы его составляют от двух десятых миллиметра и выше, то надо менять подшипник. Разрушение подшипника и заклинивание крыльчатки, может возникнуть из-за несоосности заводской расточки посадочных мест под подшипники.

Основной причиной возникновения протечек корпуса насоса и соединений, является вибрация двигателя. Однако заливка холодного антифриза или тосола, при работающем и горячем двигателе, также может привести к растрескиванию уплотнительных прокладок. Внутренний износ уплотнительных сальников вызывает просачивание охлаждающей жидкости в полость к подшипникам, вымывая их смазку. Что приводит к коррозии и быстрому их разрушению.

Если на месте стоянки автомобиля появляются пятна антифриза или тосола, это тоже говорит о скорой поломке насоса. Устранив течь и долив жидкость в систему охлаждения, можно больше не беспокоиться. Если протечка слабая, а внимания на нее так и не обращать, то со временем уровень тосола или антифриза уменьшится до такого уровня, что оголятся лопасти крыльчатки. При работе насоса это приведет к возникновению кавитации (образованию газовых пузырьков), которые разрушат внутреннюю поверхность насоса.

Увеличение зазора между крыльчаткой и корпусом приводит к понижению создаваемого напора на выходе насоса. Заметно понижается эффективность системы охлаждения двигателя, в итоге он перегревается и закипает. Некачественные охлаждающие жидкости и сильное загрязнение системы охлаждения частицами пластичной смазки, могут вызвать течь насоса и подтеки из дренажного отверстия.

Если своевременно промывать систему охлаждения, удалять твердый осадок, который образуется внутри корпуса, то это уменьшит износ внутренних стенок и вращающихся деталей.

«Рукастые» и «головастые» могут сами разобрать насос-помпу. Для них не составит труда провести технический осмотр, заменить сальники, уплотнительные кольца, поставить новые подшипники. Такая замена изношенных деталей продлит работу насоса. Это все что мы хотели рассказать по данному вопросу. Теперь вы знаете, как проверить помпу, не снимая с двигателя

Также не стоит забывать, что по техническому регламенту замена насоса-помпы должна проводиться каждые 90 тысяч км. пробега автомобилем.

Как определить неисправность помпы

Проверить водяную помпу двигателя автомобиля на наличие неисправности достаточно просто. Самый простой метод — попробовать на ощупь, если на валу насоса люфт или его нет. Для этого достаточно взяться пальцами за вал помпы и подергать его из стороны в сторону в направлении, перпендикулярном самому валу (то есть, поперек). Если подшипник в порядке, то люфта быть не должно. Если же даже небольшой люфт имеет место, значит, помпу нужно менять.

Однако более тщательная проверка без снятия помпы выполняется по следующему алгоритму:

Прогреть двигатель до рабочей температуры. То есть, чтобы температура охлаждающей жидкости была в районе +90°С.

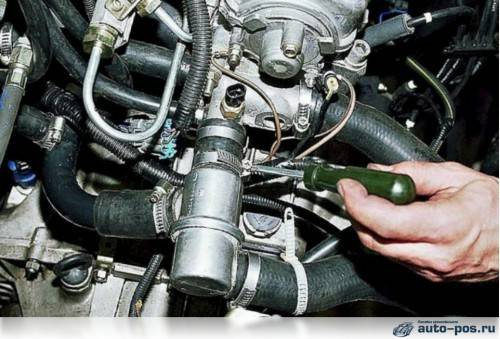

При работающем двигателе рукой пережать толстый патрубок с охлаждающей жидкостью, который идет от радиатора.
Если помпа исправна, то в нем должно ощущаться давление. Если же давления нет или оно пульсирующее, то это означает, что помпа частично или полностью вышла из строя. Скорее всего провернулась крыльчатка помпы.

Обратите внимание, что температура охлаждающей жидкости, а значит, и патрубка достаточно высока, поэтому работать нужно осторожно, можно воспользоваться перчатками или ветошью. Также чтобы проверить помпу, необходимо визуально осмотреть ее посадочное место. Для этого нужно демонтировать защитный кожух газораспределительного механизма для того, чтобы получить доступ непосредственно к насосу (у различных автомобилей конструкция отличается, поэтому, возможно, кожуха не будет или его не нужно демонтировать)

Далее внимательно осмотреть корпус помпы, ее уплотнение и посадочное место

Для этого нужно демонтировать защитный кожух газораспределительного механизма для того, чтобы получить доступ непосредственно к насосу (у различных автомобилей конструкция отличается, поэтому, возможно, кожуха не будет или его не нужно демонтировать). Далее внимательно осмотреть корпус помпы, ее уплотнение и посадочное место

Также чтобы проверить помпу, необходимо визуально осмотреть ее посадочное место. Для этого нужно демонтировать защитный кожух газораспределительного механизма для того, чтобы получить доступ непосредственно к насосу (у различных автомобилей конструкция отличается, поэтому, возможно, кожуха не будет или его не нужно демонтировать). Далее внимательно осмотреть корпус помпы, ее уплотнение и посадочное место.

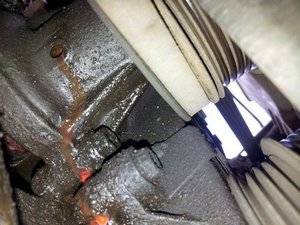

Обязательно нужно обратить внимание на наличие подтеков антифриза из-под уплотнительной прокладки. Причем, не обязательно, она должна быть влажной в момент проверки

Если посадочное место и уплотнение сухое, но в районе крепления имеются засохшие (причем свежие) следы подтеков, то это означает, что при высоком давлении уплотнение все же пропускает охлаждающую жидкость. Следы подтеков имеют рыжеватый или коричнево-бурый цвет, в некоторых случаях серый (это зависит от того, какого цвета был залит антифриз в систему охлаждения).

Перед тем как демонтировать помпу для дальнейшей диагностики (проверки крыльчатки и подшипника) необходимо убедиться в том, что термостат системы охлаждения работает должным образом, а в самой системе отсутствует воздушная пробка. В противном случае необходимо устранить соответствующие неполадки.

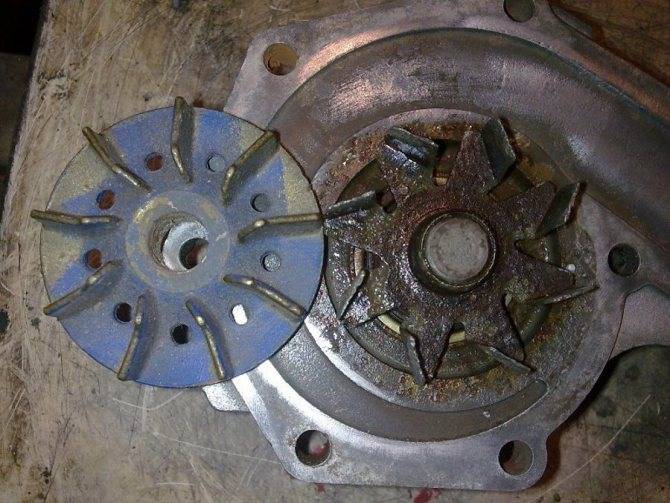

Если же помпа демонтирована, то обязательно нужно осмотреть состояние крыльчатки. В частности, целостность лопастей, а также их форму.

Еще нужно осмотреть место прилегания помпы к блоку двигателя. В идеале там не должно быть подтеков охлаждающей жидкости из дренажного отверстия. Однако если есть незначительные (именно незначительные !!!) подтеки, то помпу можно не менять, а временно попробовать избавиться от них при помощи замены уплотнителя и использования герметика.

Чтобы проверить, именно подшипник помпы ли издает соответствующий шум и свист, достаточно снять ремень со шкива насоса и раскрутить его от руки, желательно как можно быстрее.

Если подшипник неисправен — он будет издавать гул, а перекатываться с ощутимым грохотом и неравномерно. Однако такой метод подойдет для тех помп, чей шкив вращается приводным ремнем. Если же он вращается ремнем ГРМ, то для диагностики нужно будет ослаблять его усилие и проверять его работу в таких условиях.

Как шумит неисправная помпа

Многих автолюбителей интересует вопрос о том, ремонтировать ли старую помпу, либо же менять покупать и устанавливать новый насос. Конкретного ответа в данном случае быть не может, и он зависит от состояния помпы, ее износа, качества, торговой марки, цены. Однако, как показывает практика, ремонт возможен лишь при замене резиновой прокладки. В остальных случаях помпу лучше заменить на новую, особенно, если она используется уже давно. При замене помпы также меняется и антифриз.
