Описание и нюансы замены датчиков (скорости и других) на ВАЗ 21214
Такие элементы, как датчик скорости ВАЗ 21214, можно заменить без особого труда. Этот и другие определители параметров систем и регуляторы представляется возможным быстро поменять своими руками. О том, как это сделать, вы узнаете из нашей статьи.
Характеристика и особенности замены регуляторов
На такой продукции отечественной автомобильной промышленности, как УАЗ и Нива, разнообразные датчики нужны для передачи информации на приборную панель. Также некоторые из них выполняют дополнительные функции. И каждый имеет свои особенности демонтажа и установки.
Детонации
Явление детонации представляет собой взрывное сгорание топлива в двигателе из-за калильного зажигания. Внедорожники вроде Нивы страдают от такой проблемы достаточно часто.
В области блока цилиндров установлен пьезокерамический элемент – это и есть детонационный датчик. Его функция – передать сигнал контроллеру, который автоматически сделает поправку угла опережения зажигания. Благодаря этому явление будет устранено. Также контроллер благодаря датчику дает световое обозначение нештатной ситуации на панели приборов.
Датчик детонации Нива позволяет снять, используя только отвертку и ключ на «13». Снимите колодку, отжав фиксатор, потом ключом открутите болт.
Распредвала
Эта деталь требуется для определения углового положения механизма газораспределения в соответствии с коленвалом. Информация с него поступает в систему управления двигателем. Она используется для регулирования впрыска топлива и зажигания.
Специалисты рекомендуют менять эту деталь каждые 100 т. км или 5 лет. Все из-за того, что она находится в постоянных температурных перепадах, что негативно сказывается на работе датчика. К сожалению, самостоятельно определить его неисправность достаточно сложно, для этого требуется осциллограф и другое оборудование.
Скорости
В Ниве 21214 установлен электронный, он же безтросовый датчик скорости. Его основная функция – передача информации о скорости движения автомобиля на спидометр. Вы найдете этот определитель параметров на коробке переключения скоростей, на задней крышке раздаточной коробки.
Для его замены вам потребуется подобраться к автомобилю снизу, при помощи ямы или другого способа.
- Отжав пластиковый фиксатор, снимите клемму с проводами.
- Потом гаечным ключом отвинтите устройство. Если оно не отходит, дергать не нужно. Проблема в коррозии, справиться с ней поможет растворитель WD-40, который нужно нанести на соединение и подождать.
- Установка новой детали в обратном порядке.
Холостого хода
Датчик холостого хода, он же регулятор (РХХ), находится на дроссельной заслонке.
- К нему подведена колодка с проводами, которая снимается с отжимом фиксатора. Затем нужно открутить два болта при помощи крестовой отвертки.
- Потом можно просто вытянуть датчик.
- При установке совершайте те же действия в обратном порядке.
Уровня топлива
Этот датчик требуется для отображения информации о том, сколько у вас осталось бензина. В некоторых случаях, он приходит в негодность и нужна замена.
Вначале, вам потребуется снять коврики и заднее сиденье, чтобы получить доступ к люку, под которым спрятан бензобак. Люк представляет собой лист, закрепленный 12 саморезами. Открутите их и снимите люк полностью, приподняв и выдвинув вперед.
Теперь вы видите бензобак и бензонасос. Снимите с последнего разъем, подложив тряпку, ветошь под стекающий бензин. Осуществлять демонтаж лучше, слив с бака 5-7 литров, если он полный.
Датчик установлен в углублении в верхней части бензобака. Отсоедините колодку проводов, отжав штекер, а потом снимите сам датчик. Установка в обратном порядке.
ДТОЖ
Этот датчик служит для определения температуры охлаждающей жидкости. Также именно его показания используются автоматикой для включения вентилятора. Таким образом, ДТОЖ и датчик включения вентилятора представляют собой одно и то же на автомобилях Нива. Но на других машинах это могут быть две разные детали.
Вы найдете его на блоке цилиндров. Чтобы демонтировать, сначала слейте охлаждающую жидкость. Затем, отсоедините провод. Сам датчик откручивается накидным ключом на «21». При установке нового регулятора, смажьте его резьбу герметиком и выполните все действия в обратном порядке.
Порядок проверки модуля зажигания
Прежде всего придется обзавестись мультиметром. Не нужно искать какие-то высокоточные и дорогие приборы. Вполне хватит обычного, китайского. Главное, чтобы он имел цифровую индикацию, это существенно упростит измерение. Оптимальным с точки зрения цены и функционала является мультиметр DT 830 и его многочисленные модификации. Это один из самых распространенных и простых в обращении приборов. Процесс проверки будет рассмотрен на его примере.
Прежде всего необходимо убедиться в целостности первичной обмотки модуля зажигания «Нивы-Шевроле». Для этого:
- переключатель на передней панели прибора устанавливается в положение 200 Ом;
- отключить от модуля разъем, снять провода высокого напряжения;
- последовательно измерить сопротивление между средним и крайними контактами клеммной колодки;
- показания прибора должны находится в пределах 0,5 Ом.
Точности мультиметра, конечно, недостаточно для измерения таких маленьких величин, но для проверки первичной обмотки на обрыв, этого вполне хватает.
Следующим этапом измеряем сопротивление «вторички». Последовательность действий:
- переключатель диапазонов DT-830 переводим в положение 20 К;
- щупами прибора необходимо стать сначала между высоковольтными выводами 1 и 4 цилиндров, затем — 2 и 3;
- дисплей прибора должен высветить 5.4 кОм.
Следует сказать, что диагностировать неисправность модуля зажигания «Нивы-Шевроле» можно только в случае существенного отличия показаний от нормы, или что чаще, если на индикаторе прибора горит «1». Это обозначает бесконечно большое сопротивление, проще говоря — обрыв обмотки.
Модуль зажигания существует для инжекторных нив в двух модификациях. Старого образца и нового образца. В старом варианте: разъем на 4 контакта и большая существенная масса, устанавливались на нивах первого образца. Нового образца: разъем имеет 3 контакта и малую массу.
С качеством данной стандартной запчасти столкнулся совершенно случайно. Приезжает клиент на диагностику и говорит что по утрам крутит стартером по 5-10 секунд, пока двигатель не «схватит» первый раз. А форсунки в это время льют, все это вылетает в трубу …..и взрывается в глушителе, разворотив большую банку. Проверив искру как обычно на массу, я увидел ее наличие и успокоился. Чего только я не проверил: производительность форсов, сделал замену свечей и проводов, поменяли заправку. А утром после зимней ночи все так же стартером масло гоняем. Во всем оказался виноват модуль зажигания. Искру на воздухе он на свечи давал, но ее энергия была настолько мала, что под давлением в цилиндре, смесь она поджечь не могла. На форумах как обычно углубились в рассуждение какие модули покупать: московские, старооскольские или еще какие то. Я сразу заказал Бошевский модуль. Не буду долго тянуть с рассказом….на следующее утро после установки, двигатель завелся с пол-оборота.
Покаюсь в том, что к своему стыду я не знаю в чем измеряется мощность искры и если для этого какие нибудь приборы. Для измерения мощности модуля зажигания (и совсем не для нивы) я купил в финском магазине Билтема безумно дорогой «прибор» за 5 евро, который представляет собой прозрачный цилиндр. Это чудо ставится на один из свечных проводов в разрыв цепи и в нем вживую прекрасно можно наблюдать мощность искры. В стандартном варианте разрыв между полюсами составляет 1 см, но даже этого расстояния модулю бывает «не пробить». Впоследствии я сделал себе свою приспособу, где расстояние между полюсами можно менять до 2 см и тем самым смотреть предел и хотя бы относительные характеристики работы.
Перенос модуля зажигания Шнивы
Нередко на БУ машинах можно столкнуться с тем, что прежний владелец перенес катушки в другое место. Перенос модуля актуален ввиду причин.
- Снижение нагрева корпуса – начинка коробки боится повышенной температуры.
- Исключение попадания пыли и влаги.
- Удобство обслуживания.
Замена места расположения блока выглядит так.
- гаечным ключом откручивается корпус детали от посадочного места;
- далее можно снять сам модуль;
- выбрать место, куда можно перенести коробок – следует учитывать длину проводов;
- закрепить винтами катушку на корпусную панель автомобиля.
Аналогично деталь переносится на Нексии и других моделях ВАЗ.
Модуль зажигания Нивы
Для образование искры в автомобилях Нива используется модуль зажигания. Более старые Нивы оснащались трамблером, данная деталь не внушала надежности и требовала особого внимания и частой ревизии. С переходом Нивы на инжекторные двигателя, необходимость в трамблере отпала, а его заменил более надежный модуль зажигания.
В данной статье речь пойдет о модуле зажигания автомобиля Нива, а именно о способах его проверки, признаках неисправности и многом другом. Изучив данную статью, Вы с легкостью сможете найти поломку в автомобиле связанную с МЗ.
Нива Шевроле и Нива ВАЗ
Несмотря на разные происхождения автомобилей в них все же имеются общие взаимозаменяемые детали. Например, модуль зажигания между данными авто одинаковый и способы его проверки тоже одинаковые.
Назначение и конструкция детали
Назначение данного датчика одно – подача надежной искры в камеру сгорания автомобиля через высоковольтные провода и свечу. Если быть точнее модуль зажигания подает не искру, а лишь напряжение необходимое для образования искры на свече.
Конструкция детали выполняется из термостойкого пластика, в который помещены две катушки. Каждая из катушек отвечает за работу двух цилиндров. Катушки имеют первичную и вторичную обмотки, в которых генерируется высокое напряжение.
Отличия модулей
Существует два типа модулей зажигания для Нивы. Первый тип устанавливался на Нивы до 2006 г.в., а перекочевал он на Ладу 4х4 с ВАЗ 2112.
Модуль ВАЗ 2112
Новый тип модуля достался Ниве от ВАЗ 2111.
Модуль ВАЗ 2111
Визуально две этих детали спутать довольно сложно. Они отличаются между собой, массой и габаритами, вес МЗ от ВАЗ 2112 намного больше, чем от ВАЗ 2111.
Где находится МЗ
Модуль зажигания у Нивы расположен на блоке цилиндров и крепиться к нему на специальном кронштейне. Данное расположение является неудачным, так как по своему назначению Нивы используется в суровых условиях, особенно при езде по воде довольно часто МЗ выходит из строя.
Многие владельцы переносят МЗ повыше на поперечную рамку подкапотного пространства.
Признаки неисправности
К признакам неисправности модуля зажигания Нивы можно отнести следующие поломки:
- Пропадает мощность двигателя;
- Троение при запуске на холодную;
- Отказ сразу двух цилиндров 1-4, 2-3;
Если на вашем автомобиле появились такие признаки неисправности необходимо провести проверку модуля на целостность.
Проверка
Проверку модуля можно осуществить с помощью специального диагностического прибора ЕЛМ327 или с помощью мультиметра. Так как не каждый автолюбитель обладает диагностическим прибором, правильнее всего будет рассказать о проверке МЗ с помощью простого мультиметра.
Для проверки МЗ понадобиться обычный бытовой мультиметр, он же тестер. Проверка заключается в измерении сопротивления обмоток.
Пошаговый процесс проверки
Проверяем сопротивление вторичной обмотки
Для этого выставляем на мультиметре предел измерения сопротивления 20 кОм.
Подключаем щупы к выводам модуля и смотрим на показания прибора.
Сопротивление обмотки должно быть в районе 5 кОм.
Проверка первичной обмотки
Необходимо выставить на мультиметре переключатель на измерения сопротивления пределом 200 Ом.
Подключаем щупы мультиметра, как показано на картинке и проводим замер сопротивления.
Сопротивление должно быть в районе 5 Ом.
Почему МЗ ломается?
Модуль зажигания выходит из строя из-за использования некачественных свечей, а так же из-за использования старых высоковольтных проводов изоляция которых утратила свои свойства.
Если МЗ намочить, например, проехав на Ниве по броду, то вероятность его поломки довольно велика.
Чтобы модуль зажигания проработал намного дольше необходимо вовремя менять свечи зажигания и высоковольтные провода.
Стоимость модуля
Цена модуля зависит от региона, в котором будет совершена покупка. Средняя стоимость МЗ Нивы начинается от 1000 рублей. Более подробные цены можно увидеть на яндекс.маркете.

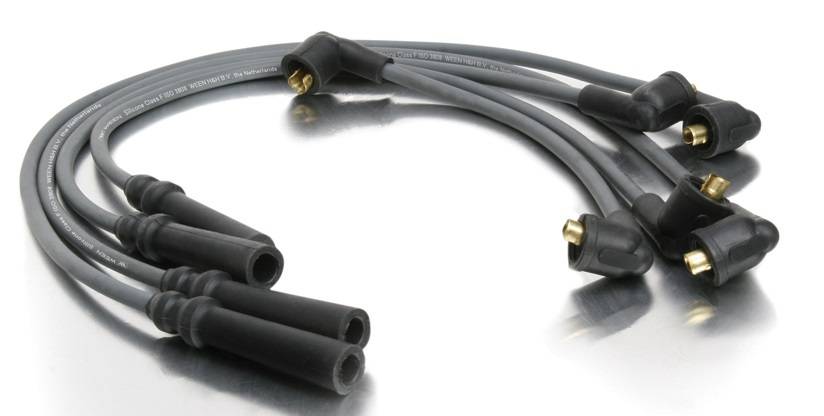

Подключение высоковольтных проводов
Последовательность подключения высоковольтных проводов играет огромную роль, так как искра в цилиндре подается по определенному порядку, который указывает датчик положения коленчатого вала. Как только поршень достигает ВМТ в него подается искра, чтобы воспламенить топливовоздушную смесь.
Ниже представлена схема как подключать ВВ провода на Ниве.
Для замены модуля зажигания на Ниве понадобиться минимальный набор инструментов и навыков в ремонте автомобиля. Данная работа является довольно простой и не требующей больших усилий.
Перенос модуля зажигания
Чтобы модуль зажигания работал лучше, его переносят в подкапотное пространство выше, чем он расположен изначально.
Перед переносом и монтажом дополнительных деталей важно убедиться в том, что рядом отсутствуют посторонние предметы. Провода отсоединяются от системы только при выключенном зажигании. Главное – не дотрагиваться до них руками без какой-либо дополнительной защиты
То же самое касается полного отсоединения аккумуляторных батарей, когда возникает необходимость. Перенос относят к простым операциям
Главное – не дотрагиваться до них руками без какой-либо дополнительной защиты. То же самое касается полного отсоединения аккумуляторных батарей, когда возникает необходимость. Перенос относят к простым операциям.
Монтаж проводится в обратном порядке в сравнении с демонтажем. Выгибание штатного кронштейна – основное решение, которое применяют при подобных ситуациях. Каждый мастер сам решает, каким способом лучше переварить кронштейн – можно легко добиться эффекта, когда все его части остаются ровными.
Как проверить модуль зажигания Шевроле Нива: неисправности
В современных инжекторных автомобилях неизменным компонентов двигателя является модуль зажигания. Это устройство отвечает за генерацию электрического импульса высокого напряжения. Впоследствии импульс передается на свечи зажигания, чтобы вызвать искру в цилиндре и зажечь топливную смесь.
Но зачастую могут возникнуть проблемы в работы данного устройства и может потребоваться его замена. Так же многих покорителей бездорожья не устраивает штатное расположение устройства в нижней части двигателя, где на него может попадать вода и возникает необходимость его переноса в другое место.
Принцип действия модуля зажигания на Шевроле Нива
Штатное расположение модуля зажигания под капотом вызывает вопросы.
Модуль зажигания – это конструкция с первичной и вторичной парой обмоток с коммутатором, в которой ток поочерёдно переключается с одной катушки на другую. Её работа реализовывается из ЭБУ (блока управления — прим.), и от неё же происходит анализирование и сбор информации от её работы.
Конструкция модуля
Четыре клеммы, расположенные на модуле имеют и буквенные обозначения, так на соединения под маркировкой A и B подходят импульсы с датчика Холла, которые и переводят контакты с одной на другую, а контакты C и D – ответственны за питание массу соответственно.
Буквенные обозначения ясно видны на корпусе устройства.
Самые частые причины неисправностей
Одной из самых частых причин возникновения поломок становится вторичная обмотка. Потому как именно в ней генерируется импульс с высоким напряжением, и там в большинстве случаев может случиться обрыв или разрыв витков. Случается, это из-за следующего:
Подробнее о поломках
Бронепровода отмечены стрелочкамиТот самый высоковольтный импульс который возникает на вторичной обмотке обязательно должен быть полностью использован, то есть если этого не случается (при нарушении целостности провода – прим.), то импульс ищет ближайший «выход» и находит он его, как правило, в той самой вторичной обмотке, которая намного тоньше чем сечение самих проводов.
Первые признаки неисправности
Как правило, сразу две катушки не выходят из строя, поэтому, запустить двигатель даже с частично неисправным модулем всё же получится. Но, опытный автовладелец должен сразу заподозрить неполадки, и сопровождаются они следующим образом:
- Двигатель не способен легко набрать «рабочие» обороты.
- Холостой ход будет «плавать».
- Возможно «троение» двигателя.
- Во время движения могут наблюдаться рывки.
Порядок проверки модуля зажигания на Шевроле Нива
Перед тем как приступить к демонтажу модуля, необходимо убедиться в том, что причиной нестабильной работы не стало банальное отсутствие контакта питания. Для этого «пошевелим», либо несколько раз включим и выключим подсоединённый блок проводов. Если подобная процедура не принесла никаких результатов, то проверять работоспособность следует на демонтированном устройстве.
Значения на мультиметре в норме.
- Когда элемент снят, готовим к работе мультиметр, и проверяем целостность и чистоту гнёзд на клеммах (A, B, C, D – прим.).
- Первым делом подключаем красный щуп на контакт – D, второй на «массу». Включаем мультиметр в режим вольтметра – 20 вольт, и если гнездо рабочее, то показания на тестере должны равняться 12 вольт.
- Далее, переходим к контакту – C, второй снова на «массу». Мультиметр переключаем режим омметра и смотрим на показания прибора, и если оно составляет меньше 1 Ом, то гнездо в норме.
- Контакты A и B проверяем по очереди, но в одинаковом порядке. Подключаем мультиметр в режиме вольтметра и если показания не превышают 0,3 вольта, то устройство можно считать полностью рабочим.
Если какой-либо замер показал результаты, не соответствующие нормам, то следует искать неполадки сразу в цепи катушки.
Перенос модуля зажигания
Модуль зажигания перенесён вышеКак уже писалось выше, для лучшей работы модуля зажигания его рекомендуют перенести выше в подкапотном пространстве.
Заключение
Обратите внимание, что если будет установлен факт обрыва обмотки, ремонту он не подлежит и ему потребуется только замена. Однако, если обе обмотки окажутся целы и будет обнаружен только обрыв пайки, его можно исправить своими руками, и для этого потребуется только паяльник
Во время проведения таких работ, можно не только восстановить нарушения в дорожках, но и укрепить другие
Однако, если обе обмотки окажутся целы и будет обнаружен только обрыв пайки, его можно исправить своими руками, и для этого потребуется только паяльник. Во время проведения таких работ, можно не только восстановить нарушения в дорожках, но и укрепить другие.
Характеристики и установка зажигания Божья искра вместо модуля 2112 в Шевроле Нива (ВАЗ 2123)
1. Зажигание «Божья искра»
Что такое зажигание «Искра»? Это аналог модуля зажигания 2112-3705010.
Основная причина его выхода из строя — вибрация и плохое охлаждение. Частично эти недостатки компенсируются переносом МЗ с мотора на кузов, но это лишь полумера. Полноценным решением проблемы является применение коммутаторного зажигания «Искра».
Функциональное описание «Искры»:
заменяет ненадежный 2112-3705010 на сборку из 2 коммутаторов и катушку зажигания 2111-3705010. работает только под управлением Января 5.1 и других ЭБУ, не содержащих в себе силовые ключи управления катушками зажигания. С Январем 7.2 и его аналогами не работает! не боится жары и вибраций, т.к
коммутаторы располагаются вдали от мотора (на моторном щите или в другом месте на кузове), а в самих коммуаторах нет ненадежной пайки по алюминию
Позволяет получить мощную и стабильную систему зажигания, что особенно важно в турбированных моторах, где при наддуве выше 1.5Атм не редко возникают перебои на штатной системе зажигания
С не меньшей пользой применяется и на атмосферных моторах.
В случае выхода из строя ремонт сводится к покупке недорогого коммутатора (примерная цена 350р) и его несложной доработке.
В случае же применения 2112-3705010 каждый его выход из строя приводит к трате денег порядка 1700-2500р.

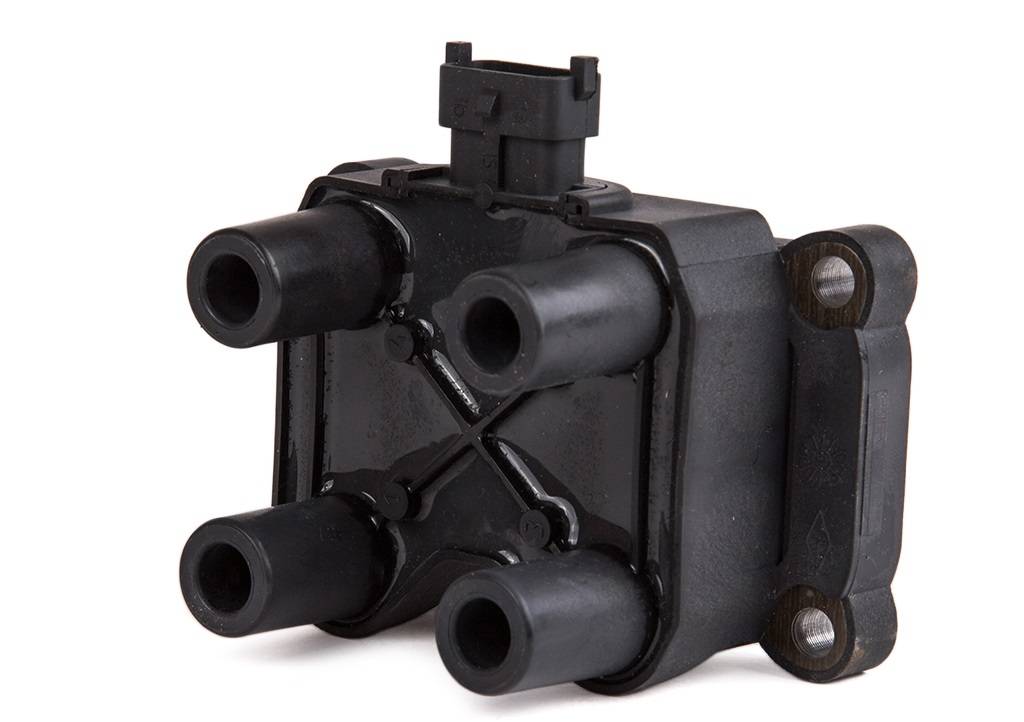

Внешний вид применяемой с Искрой катушки зажигания 2111-3705010:
Отдельное слово о пресловутых «волгокатушках».
Если говорить кратко — применение их в наше время есть невежество и «деньги на ветер». Если говорить подробнее — качество деталей ГАЗ самое низкое, что есть из отходов производства на рынке. Все тесты катушек ГАЗ, проводимые в разные годы и разными людьми, однозначно показывают нижайшие параметры у этих катушек.
Более того, зачем монтировать 2 раздельные катушки, вместо одной компактной катушки?
2. Что такое bolt-on комплект Искры?
Шнур искры имеет такой же разьем, как и в 2112-3705010! Это по истине уникальное предложение, т.к. таких разьемов нет в отдельном виде и для Искры они изготавливаются специально.
Не требуется никакого вмешательства в проводку машины, чтобы установить Искру. Она подключается как штатный 2112-3705010!
3. Какие особенности установки комплекта Искры? Коммутаторы в обязательном порядке должны быть «заземлены», т.е. иметь соединение между своим алюминиевым корпусом и массой машины проводом сечением не менее 0.75 кв.мм.. Соединение надо выполнить до первого включения зажигания. Без соединения коммутаторы могут выйти из строя сразу.
Внешний вид «Искры»:
2. Установка зажигания Божья искра вместо модуля 2112 в Шевроле Нива Старый 2112
Модуль один раз подвел, новый тоже что-то капризничал 1 раз. Не стал дожидаться пока он погибнет и стал искать решение. Оказалось, это одна из болячек машин до 2006 года, выходит из строя модуль зажигания. Решил заказать с дополнительным переделанным комутатором, хотя если я правильно понял доработать самому его несложно.
Распроводовка, 3 комутатора 2250р. Катушка зажигания 1350 р.

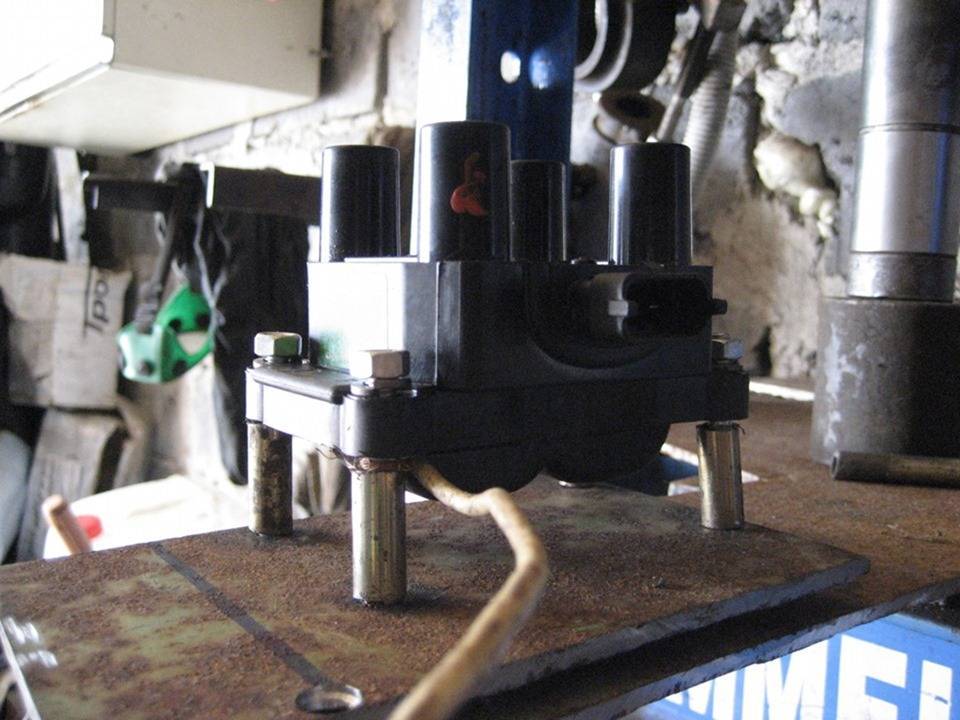

Площадка под катушку с дополнительной массой (так на всякий случай). Новая катушка крепится на 4 болта, против штатных 3х.
Коммутаторы крепим к болту тормозного бачка.
Катушку убираем подальше от двигателя. У меня она стала под заднее крепление воздушного фильтра. Вид со стороны левого крыла.
Вид со стороны двигателя.
Соединяем провода и заводим. Работает ровно. Из субъективных наблюдений стала лучше заводится. Обычно с первого оборота заводилась и тут же глохла. Со второго заводилась и работала ровно. С новым зажиганием заводится с первого оборота. По расходу примерно тоже осталось. По надежности посмотрим, но штатный модуль лежит в багажнике. Перекинуть провода на него если что пара минут.
Замена помпы охлаждения двигателя для Шевроле Нивы (ВАЗ 2123)

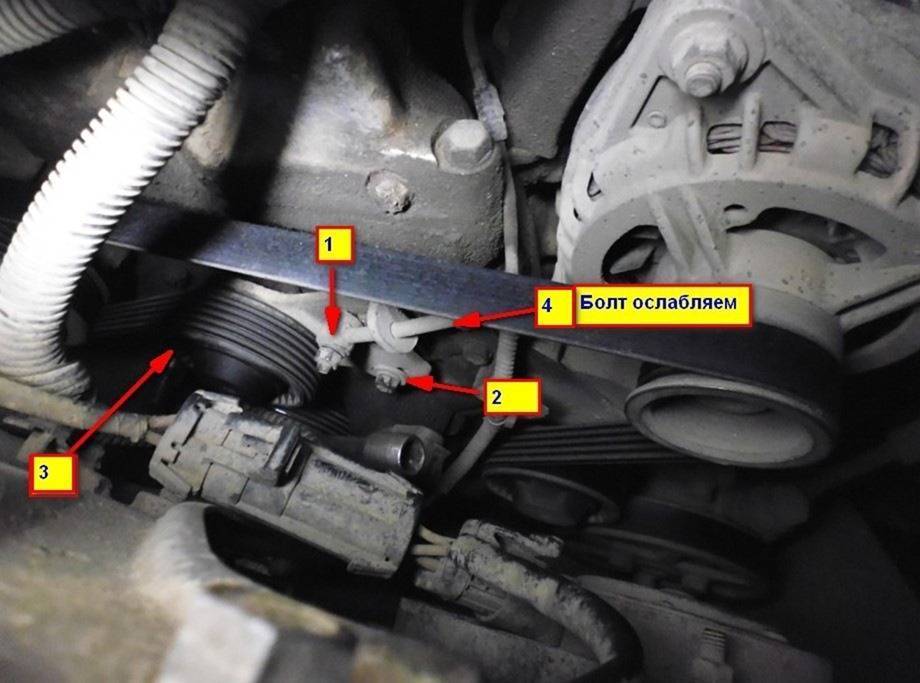

Что-то зашумело, точнее начинало шуметь уже где-то месяц назад. Но звук проявлялся и исчезал, а тут зашумело постоянно.
Жгуты дверей
В салоне проходят жилы, соединяющиеся с проводкой дверей – они обеспечивают работу стеклоподъемников, динамиков, сигнализации, обогрева заднего стекла и т.д. У каждой магистрали есть розетка, благодаря которой дверь можно легко снять и поставить на место.
Отметим некоторые особенности:
- в каждом жгуте есть жилы, идущие к модератору центрального замка, в более совершенных моделях у задних дверей есть провода плафона освещения салона и редуктора стеклоподъемника;
- жгут двери водителя идет к кнопкам двух стеклоподъемников своей и пассажирской;
- в передних дверях идут жилы к динамикам, которые в них находятся;
- жгут задней двери один из самых сложных – он включает провода обогрева стекла, редуктора стеклоочистителя и омывателя, заднего стоп-сигнала, провода центрального замка и «массы».
Схемы жгутов дверей вы можете посмотреть на картинке. Все они берут начало от заднего жгута, который идет к задним фонарям.
